MANUALE UTENTE RR55D4AW1 HISENSE

Compartmento del frigorifico 2)

Informazioni e avventenze sulla sicurezza--42

Descrizione dell'apparechio 44

Pannello di controllo 45

Primo utilizzato e installmente 45

Operazioni quotidiane 46

Suggerimenti e consigili utili 47

Pulizia e manutenzione 48

Risoluzione dei problemi... 48

Inversione della porta- 50

Smaltimento dell'apparecchio 51

Questo appearecchio è conforme alle seguenti Direttive Comunitarie:

2006/95/CE e 2004/108/CE e 2009/125/CE e EC.643/2009

Informazioni e avventenze sulla sicurezza

Per la vostra sicurezza e l'uso corretto prima dell'infallazione e del primo utilizzato, leggere attendamente il presente manuale, inclusi suggestimenti e avventenze. Per evitare errors e incidenti, è importante garantire che tutte le personne che utilizzato l'appareccchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare le seguenti istruzioni ed assicurarsi che rimangano con l'appareccchio in caso di trasporto o di vendita, in modo che chiunque lo utilizzi perolta la sua vita sa adeguatamente informato sull'uso corretto e sulla sicurezza dell'appareccchio.

Ai fini della sicurezza delle persone e delle proprieta, osservare le precauzioni indicate nelle istruzioni: il costruttore non può essere considerato responsable per eventuali danni causati da omissioni.

Sicurezza per i bambini e per le persone vulnabili

• Questo appearecchio non è concepito per l'utilizzo da parte di bambini o persone con attività fisiche, sensoriali o mentali ridotte, alla necessaria esperienza e competenza e alla supervisione o leindicazioni di una persona responsable per la loro sicurezza. è necessario accertarsi che i bambini non giochino con l'apparecchio.
• Tenere tutti gli elementi dell'imballo fuori alla portata dei bambini per evitare il rischio di soffocamento.
• In caso di smaltimento dell'apparecchio, staccare la spina alla presa di corrente,

tagliare il cavo di connessione (il più vicino possibile all'apparecchio) e rimuovere la porta per evitare che i bambini possano ricevere una scossa elettrica o rimangano bloccati all'interno. Se questo apparecchio con chiusure magnetiche della porta sostituisce un apparecchio precedente con chiusura a molla sulla porta o sul coperchio, accertarsi di renderere inutilizzabile tale chiusura a molla prima di smaltire il vecchio apparecchio per evitare che i bambini possano rimonere bloccati al suo interno.

Indicazioni di sicurezza generali

Attenzione! Mantenere le presi di aerazione libero da ostacoli.

L'apparecchio è concepito per la conservazione di cibi e/o bevande in un normale ambiente domestico secondo leindicazioni presenti nel presente manuale di istruzioni.
- Non utilizzare dispositivi meccanici o altri strumenti per velocizzare il processo di scongelamento.
- Non usare altri dispositivi elettrici (come macchine per il gelato) all'interno dei frigoriferi, a meno che il loro utilizzato non sia approvato dal costruttore.
- Non danneggiare il circuito refrigerante. Il refrigerante isobutano (R600a) è contento all'interno del circuito refrigerante dell'apprecchio. E' un gas naturale con elevata compatibilità ambientale, ma inflammabile.

Attenzione: Rischio di incendio!

Durante il trasporto e l'installazione dell'apparecchio, accertarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

-evitare fiamme libere o scintille.

-aerare la stanza in cui si trovla l'apparecchio.

• É pericoloso alterare le caratteristiche o modificare il prodotto in altri modo. Se il cavo di alimentazione è danneggiato, si potrebbe verificare un cortocircuito, un incendio o una scossa elettrica

Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un addetto all'assistenza o da personale qualificato.

1. Il cavo di alimentazione non deve essere allungato.
2. Accertarsi che la parte posteriore dell'apparecchio non schiacci o danneggi in altri modo la spina di alimentazione. Una spina schiacciata o danneggiata potrebbe surriscaldarsi e provocare un incendio.
3. Accertarsi di poter accedere alla spina dell'apparecchio.
4. Non tirare il cavo di alimentazione.
5. Se la presa di corrente è allentata, non insere la spina di alimentazione. Si potrebbe verificare una scossa elettrica o un incendio.
6. Non utilizzato l'apparecchio除去 la protezione della lampadina per l'illuminazione interna.

Operazioni quotidiane

Non rimuovere né toccare gli oggetti del vano congelatore con le mani bagnate/ umide, in quanto ciò potrebbe provocare abrasioni della pelle o bruciature da gelo prodotte dal congelatore.
Non collocare l'apparecchio alla luce solare diretta.
Non conservare gas o liquidi inflammabili all'interno dell'apparecchio per evitare il rischio di esplosioni.
Non accendere nessun dispositivo elettrico (macchine per il gelato elettriche, frullatori ecc.) all'interno dell'apparecchio.

• Quando si scollega l'apparecchio alla presa di corrente, afferrare sempre la spina e non tirare il cavo.
• Non collocare oggetti caldi vicino alle parti plastiche dell'apparecchio.
  Non collocare prodotti alimentari direttamente contro l'uscita dell'aria sulla parete posteriore 1).
• Dopo lo scongelamento, i cibi non devono essere nuovamente congelati 2).
• Conservare i cibi congelati preconfezionati secondo le istruzioni del produttore 2).
• É necessario rispetto leindicazioni di conservazione fornite dal costruttore dell'apparecchio. Fare riferimento alle relative istruzioni.
  Non collocare bevande gassate dello scomparto congelatore: la pressione che si crea nel contentitore di tali prodotti potrebbe causarne l'esplosione, con seguenti danni all'apparecchio 2).
• I ghiaccioli possono causare bruciature da freddo se consumati subito dopo essere stati estratti dall'apparecchio 2).

Avverenza!

Manutenzione e pulizia

• Prima di eseguire le operazioni di manutenzione, spegnere l'apparecchio e scollegare la spina di alimentazione alla presa di corrente.
  Non pulire l'apparecchio con oggetti metallici, macchine per il lavaggio a vapore, oli essenziali, solventi organici o detergenti abrasivi.
  Nonutilizzare oggetti appuntiti per rimuovere il ghiaccio dall'apparecchio. Utilizzare un raschietto in plastica.

Important!

Installazione

Per il collegamento elettrico, seguire con attenzione le istruzioni fornite nel presente manuale.

• Disimballare l'apparecchio e controllingo. Qualora sia danneggiato, non collegare l'apparecchio, contattare immediamente il negozio dove è stato effettuato l'acquisto. In quello caso, conservare tutti i materiali di imballaggio.

• É consigliabile attendere almeno quattro ore prima di collegare l'apparecchio per consentire al liquido di fluire nel compressore.

• Consentire un'adeguata circolazione dell'aria intorno all'apparecchio, per evitarne il surriscaldamento. Per ottenera una ventilazione sufficiente, seguire le istruzioni sull'installazione.
• Se possibile, la parte posteriore del prodotto deve essere rivolta verso una parete, per evitare di toccare inavvertamente le parti calde (compressore, condensatore). Per evitare il rischio di incendio, seguire le istruzioni sull'installazione.
• L'apparecchio non deve essere collocato

vicino a fonti di calorie come termosifoni o fornelli da cucina.
- Accertarsi di poter accedere alla spina di alimentazione dopo l'installazione dell'apparecchio.

Riparazioni

• Tutte le operazioni di riparazione sui componenti elettrici dell'apparecchio devono essere eseguite da un elettricista qualificato o da una persona competente.
• Le riparazioni di quello prodotto deveseisserese eseguite da un centro assistenza autorizzato e devono essere usate solo parti di ricambio originali.

1) Se l'apparecchio è di tipo "Frost Free"
2) Se l'apparecchio dispone di un scomparto congelatore

Descrizione dell'apparecchio

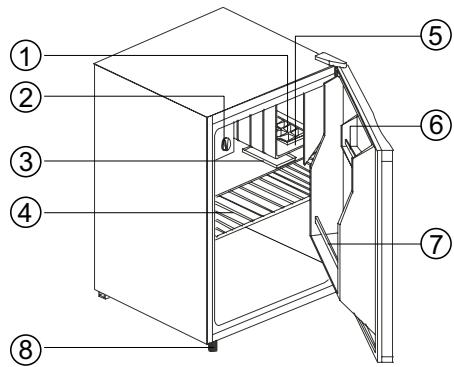

Schema dell'apparecchio

1. Vassoio cubetti di ghiaccio
2. Manopola di regolazione temperatura
3. Vassoio salvagocce
4. Ripiano estraibile
5. Vano congelatore
6. Vassoio vivande
7. Portabottiglie
8. Piedini regolabili

Attenzione: a causa di continuare modifiche apportate ai nostri prodotti, i nostri frigoriferi potrebbe essere leggermente diversi da come appaiano del presente manuale di istruzioni, ma le loro funzioni e le loro modalità d'uso rimangono immutate.

Pannello di controlledo

Avvio e regolazione della temperatura
Inserire la spina del cavo di collegamento nella presa dotata di contatto di messa a terra di protezione. La manopola di selezione della temperatura si trova nella parte superiore dello scomparto congelatore.

Impostazione "0"

Ruotando la manopola del termostato sulla posizione "0" si interrompe il ciclo di raffreddamento, ma non l'alimentazione del frigoriferro. Ruotare la manopola in senso orario per accendere l'apparecchio. Se l'unità è scollegata, priva di alimentazione o spenta, è necessario attendere da 3 a 5 minuti prima di riavviarla. Se si tenta il riavvio prima di quello intervallo di tempo, il frigoriferro non si accenderà.

Impostazione "1"

Temperatura impostata sul valore massimo (meno fredda)

Impostazione "7"

Temperatura impostata sul valore minimo (più fredda)

Important!

Si consiglia di impostare l'apparecchio su

una potenza di 2, 3, 4. Se si desidera una temperatura maggiore o minore, regolare l'apparecchio su un'impostazione inferiore o superiore. Regolando l'apparecchio a un'impostazione inferiore è possible ottenere un maggiore risparmio energetico. Al contrario, regolando l'apparecchio a una impostazione superiore, il consumo energetico sarea superiore

Important!

Le elevate temperature ambientali (ad esempio nelle calde giornate estive) e l'impostazione del regolatore su una temperatura (position 6 to 7) più fredda può essere la causa dell'ecessivo o ininterrotto funzionamento del compressore!

Motivo: quando la temperatura ambiente é elevata, il compressore deve rinanere sempre in funzione per mantenere una temperatura Bassa all'interno dell'apparecchio.

THERMOSTAT CONTROL DIAL

Primo utilizzato e installmente

Pulizia prima dell'utilizzo

• Prima di utilizzato l'apparecchio per la prima volta, lavare la parte interna e tutti gli accessori esterni con acqua tiepida e sapone neutro per rimuovere il tipico odore dei prodotti nuovi, quindi asciugare con cura.

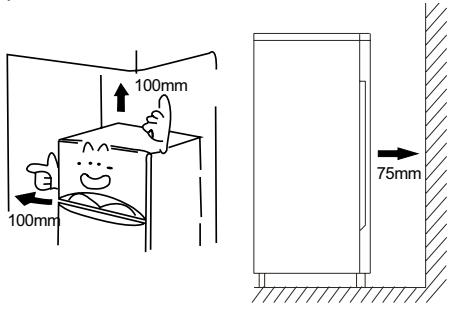

Posizionamento per l'installazione

Avvertenza! Prima di installare l'apparecchio, leggere attendamente le istruzioni per motivi di sicurezza e

per il corretto funzionamento del prodotto.

• Posizionare l'apparecchio lontano da fonti di calore come fornelli da cucina, termosifoni, luce solare diretta ecc.

• Per ottenere prestazioni ottimali e garantire la sicurezza, si consiglia di rispetto la temperature interna corretta per la classe climatica di riferimento, come indicate sulla targhetta dei dati di funzionamento.

• Questo apparecchio garantisce le migliorie prestazioni in ambienti con temperature comprese tra N e ST. Potrebbe non funzionare correttamente se viene esposto per un lungo periodo a temperature inferiori o superiori all'intervallo indicate.

Important! è necessario ave una Buona ventilazione attorno al frigorifero per consentire la dissipazione del calore, alla efficienza e basso consumo energetico. Per questo motivo, è bene che sia disponibile

uno spazio sufficientemente sgombro intorno al frigorifero. É opportuno che ci siano 75 mm di distance che separa la parte posteriore del frigorifero dal muro e almeno 100 mm di spazio sui due lati, un'altezza di altre 100 mm dal lato superiore e uno spazio libero anteriore per consentire l'apertura delle portea 160^

L'apparecchio non deve essere esesto alla pioggia. Deve essere permessa la circolazione di una quantità di aria

suffiente nella parte Bassa posteriore dell'apparecchio, poiché una scarsa circolazione d'aria potrebbe influenzare le prestazioni. Gli apparecchi da incasso devono essere posizionati lontano da fonti di calore come fornelli da cucina e luce solare diretta.

Stabilità dell'apparecchio

• L'apparecchio deve essere reso stabile per eliminare le vibrazioni. A tale scopo, assicurarsi che il frigoriferio sia dritto e che i piedini regolabili siano a lavoro con il pavimento. Per stabilizzare l'apparecchio, èanche possibile agire sulla leva di regolazione appropriata nella parte frontale (usando le dita o una chiave per dadi adatta).

Collegamento elettrico

Attenzione! Tutte le operazioni relative ai componenti elettrici necessarie per installare l'apparecchio devono essere eseguite da un tecnico qualificato o da una persona competente.

Avvertenza! Questo appearecchio deveseissere collegato a terra. Il costruttore declinaogni responsabilità dovuta al mancato rispetto di queste misure di sicurezza

Operazioni quotidiane

Accessor1)

Ripiani/scomparti rimovibili

• L'apparecchio è dotato di vari ripiani in vetro o plastica e di scomparti. Le combinazioni e la qualità di questi accessori variano in base ai modelli.
• Sulle pareti del frigorifero è presente una serie di guide che consentono di posizionare i ripiani secondo le esigenze.

Posizionamento dei ripiani della porta

• Per consentire la conservazione di confezioni alimentari di varie dimensioni, i ripiani della porta possono essere collocati ad altezze diverse.
• A tale scopo, tirare gradualmente il ripiano nella direzione delle frece sino a

sbloccarlo, quindi riposizionarlo in base alle esigenze.

Vano frigorifero 2)

• Per la conservazione degli alimenti che non hanno bisogno di essere congelati e un'altra parte adatta per altri tipi di alimenti

Scongelamento degli alimenti 2)

• Nel vano frigorifero.
• A temperatura ambiente.
  In un forn o a microonde.
  In un forn o convenzionale o ventilato.
• Una volta che gli alimenti sono stati scongelati possono essere ricongelati solo in casi eccezionali.
  1) Se l'apparecchio è dotato degli accessori e delle funzioni corrente.
  2) Se l'apparecchio è dotato dello scomparto congelatore.

Suggerimenti e consigli utili

Rumori durante il funzionamento

Clic Quando il compressore si accende o spegne, si sente un clic.

Ronzio Quando il compressore è in funzione, si sente un ronzio.

Gorgoglio Quando il liquido refrigerante scorre in tubi sottili, si sente un gorgoglio.

Sciacquio Questo rumore più essere percepito per quale istanteanche后期 spegnimento del compressore.

Consigli per il risparmio energetico

Non installare l'apparecchio vicino a fornelli da cucina, termosifoni o altre fonti di calore.
- Tenere aperto l'apparecchio il minor tempo possibile.
- Non impostare una temperatura più bassa del necessario.
- Accertarsi che i lati e la parte posteriore dell'apparecchio siano a una certa distance delle pareti (seguire le relative istruzioni sull'installazione).
- Se il diagramma在哪的正方形中，用直方体的大小来表示。
- Se il diagramma在哪的正方形中，用长方形的大小来表示。
- Se il diagramma在哪的正方形中，用宽方形的大小来表示。

Consigli sulla conservazione in frigorifero dei cibi freschi

Non conservare nell'apparecchio cibi caldi o liquidi in evaporazione.
Non coprige o avvolgere i cibi, in particolare quelli con un sapore deciso.
- Posizione i cibi in modo da permettere una libera circolazione dell'aria.

Consigli sulla conservazione in frigorifero

• Carne (tutti i tipi): avvolgere gli alimenti in sacchetti di polietilene e posizionarli sul ripiano in vetro sopra il cassetto per la verdura. Per maggior sicurezza, conservare in quello modo solo per uno o due giorni al massimo.
• Cibi cotti, piatti freddi ecc.: quosti alimenti devono essere coperti e possono essere posizionati su qualunque ripiano. Frutta e verdura: quosti alimenti devono essere puliti a fondo e collocati nel cassetto o nei cassetti predisistosti per tale utilizzato.
• Frutta e verdura: QUESTe dovrebbero essere accuratamente pulite e collocate nel cassetto apposto in dotazione.
• Burro e formaggi: questi alimenti devono essere avvolti in fogli di alluminio o sacchetti di polietilene per eliminare al massimo la presenza di aria.
• Bottiglie di latte: devono essere dotate di tappo e conservate nel portabottiglie presente sulla porta.

Pulizia e manutenzione

Pulizia e manutenzione

Per motivi igienici, l'interno dell'apparecchio, compresi gli accessori, deve essere pulito regolarmente.

L'apparecchio deve essere pulito e devellesserne curata la manutenzione almeno agli due mesi.

Avverenza! Pericolo di scossa elettrica!

• L'apparecchio non deve essere collegato all'impianto elettrico durante la pulizia. Prima di eseguire tale operatione, spagnere l'apparecchio e rimuovere la spina dalla presa di alimentazione oppure staccare la currente o il fusibile.

Attenzione!

• Rimuovere i cibi dall'apparecchio prima di pulirlo. Conservarli in un luogo fresco coprendoli in modo adeguato.
  Non pulire mai l'apparecchio con una macchina per il lavaggio a vapore. L'umidità potrebbe accumularsi nei componenti elettrici.
• I vapori caldi possono danneggiare le parti in plastica.
  Gli oli essenziali e i solventi organici (ad esempio il succo di limone, quello della buccia di arancia, l'acido butirico, i detergenti che contengono acido acetico) possono danneggiare le parti in plastica. Evitare che tali sostaze vengano in contatto con i componenti dell'apparecchio.
  Nonutilizzaredetergenti abrasivi.
• Pulire l'apparecchio e gli accessori

interni con un panno e acqua tiepida.
Possonoancheessereusati detersivi per lavastoviglie disponibili in commercio

• Dopo la pulizia utilizzare un panno pulito inumidito in acqua fresca.
• L'accumulo di polvere nel condensatore aumenta il consumo di energia; pulire il condensatore nella parte posteriore dell'apparecchio una volta all'anno con un spazzola morbida o un aspirapolvere.
• Controllare il foro di scarico dell'acqua nella parte posteriore dello scomparto frigorifero.
• Se il foro è ostruito, utilizzato un oggettoto morbido per eliminare il blocco; prestare attenzione a non danneggiare l'apparecchio con oggetti appuntiti.
• Dopo averlo asciugato a fondo, rimettere il funzione l'apparecchio.

Sbrinamento

Sbrinamento dello scomparto per la conservazione dei cibi freschi

• Ilprocesso vienicontrollato automaticamente accendendo o spegnendo il regolatore di temperatura, quindi non è necessario eseguire lo sbrinamento. L'acqua derivante dall'operazione verrà raccolta automaticamente,attraverso un tubo si scarico,in un'apposita vaschetta posta nella parte posteriore del l'apparecchio.

Mettere fuori servizio l'apparecchio

• Svuotare l'apparecchio.
• Estrarre la spina di alimentazione.
• Pulire accuramente (vedi sezione: Pulizia e cura).
• Lasciare aperta la porta per evitare cattivi odori.

Risoluzione dei problemi...

Avverenza! Prima di eseguire qualiasi operatione, scollegare l'alimentazione. Le operazioni di

risoluzione dei problemi non illustrate nel manuale devono essere eseguite solo da un elettristica qualificato o da una persona competente.

Important!

Le riparazioni sull'apparecchio più essere effettuata solo da tecnici competenti del servizio assistenza. Riparazioni improprie possono essere fonte di gravi pericoli per l'utente. Nel caso in cui l'apparecchio necessiti da una riparazione, si prega di contattare il proprio rivenditore di fiducia o il vostro Centro Servizi Assistenza locale.

Problema	Possibile causa	Soluzione
L'apparecchio non funziona.	L'apparecchio non è accesso.	Accendere l'apparecchio.
	La spina di alimentazione non è collegata o è allentata	Inserire la spina di alimentazione.
	Il fusabile è bruciato o difettoso	Controllare il fusabile e sostiturlo se necessario.
	La presa di corrente è difettosa.	I malfunzionamenti dell'impianto elettrico devono essere risolti da un elettricista.
L'apparecchio raffredda troppo.	La temperature impostata è troppo Bassa	Ruotare temporaneamente il regolatore impostando una temperature meno fredda.
I cibi sono troppo caldi.	La temperature non è impostata correttamente.	Consultare la sezione "Primo utilizzato".
	La porta è rimasta aperta per un periodo di tempo prolongato.	Tenere aperta la porta solo per il tempo necessario.
	Nelle ultime 24 ore è stata collocate nell'apparecchio una grande quantità di cibi caldi.	Ruotare temporaneamente il regolatore impostando una temperature più fredda.
	L'apparecchio è vicino a una fonte di calore.	Consultare la sezione "Posizionamento per l'installazione".
La luce interna non funziona.	La lampadina è difettosa.	Consultare la sezione "Sostituzione della lampadina"
Eccessivo accumulo di ghiaccio,anche sulla guarnizione di tenuta della porta.	La guarnizione di tenuta della porta non è ermetica (forsin seguito all'inversione della port	Riscaldare lesezioni della guarnizione della porta che presentano perdite con un asciugacapelli (con aria fredda); contemporaneamente modellare con le mani la guarnizione riscaldata in modo che aderisca correttamente
Rumori insoliti.	L'apparecchio non è stabile o in piano.	Regolare i piedini.
	L'apparecchio tocca la parete o altri oggetti.	Spostare leggermente l'apparecchio.
	Un componente, ad es. un tubo, sul retro dell'apparecchio tocca un'alto componente o la parete.	Se necessario, spostare conattenzione il componente.
Il compressore non si avvia immediamente dopo aver modificato l'impostazione della temperatura.	È normale, non c'è nessuna anomalia	Il compressore si avvia moltoqualities secondo.
Acqua sul pavimento o su ripiani/scomparti.	Il foro di scarico dell'acqua è ostruito	Consultare la sezione "Pulizia e manutenzione"

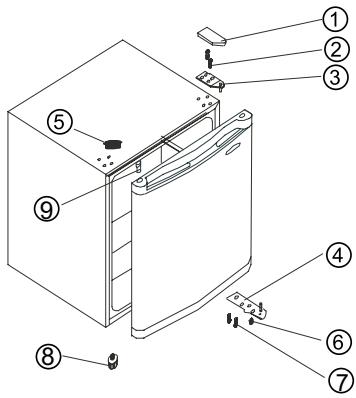

Inversione della porta

Se il luogo di installatione lo rendeneecessario, è possibile cancellare il lato diapertura della porta (dal lato destro, come in origine, al lato sinistro).

Strumenti necessari:

1. Chiave a tubo da 8 mm

1. Cacciavite a croce

1. Coltello da stucco o cacciavite piatto

1. Rimuovere il tappo cerniera superiore (1).
2. Utilizzato un oggetto appuntito, estrarre i pulsanti a incastro (5)
3. Rimuovere i due bulloni a vite (2) che collegano la cerniera superiore (3) sul lato destro della parte superiore dell'armadio frigo.
4. Sollevare con cautela la porta e collocarla su una superficie imbottita per evitare di graffiarla.
5. Rimuovere la spina (9) e trasferirlo nel buco scoperto sul lato destro dell'unità. Accertarsi di premere il pulsante saldamente nel foro. Rimuovere le due viti (7) che fissano la cerniera inferiore (4) sul lato destro dell'unità.

6. Rimuovere la vite di livellamento della gamba anteriore (8) e trasferirlo verso il lato destro, come migliorato nella figura a lato.

7. Impostare la porta nel suo nuovoippo assicurandosi che la spina entri nella boccola nella sezione inferiore del telaio (foro).

8. Fissare la cerniera superiore (3) precedentamente rimossa nella fase 3 sul lato sinistro dell'unità. Assicurarsi che il perno entri nella bussola presente sulla parte superiore del telaio (foro).
9. Serrare senza stringere la cerniera sinistra inferiore (4) e non stringere i bulloni sino a quando la porta è in posizione chiusa e pianà.
10. Inserire la spina (5) sui fori scoperti (lato destro).
11. Rimettere il tappo cerniera superiore (1).

Avverenza!

Quando si modifica il lato di aperture della porta, l'apparecchio non deve essere collegato all'impianto elettrico. Prima di eseguire l'operazione staccare la spina di alimentazione.

Smaltimento dell'apparecchio

É proibito smaltire quello prodotto con i rifiuti domestici.

Materiali di imballaggio

I materiali di imballaggio con il symbolo Materiale riciclabile sono riciclabili. Smaltire l'imballaggio in un contentatore adatto.

Prima dello smaltimento dell'elettrodomestico.

1. Scollegare il cavo di alimentazione alla presa.
2. Tagliare il cavo di alimentazione e smaltirlo separatamente.

Corretto smaltimento del prodotto

Questo significolo sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito con i rifiuti domestici. Deve essere trasportato in un punto di raccolta idoneo per il ricolco dei componenti elettronici. Avendo cura che il prodotto sia smaltito correttamente, si eviteranno potenziali consequencesne negative per l'ambiente e la salute umana che potrebbero verificarsi in caso di errato smaltimento. Per maggiori informazioni sul ricolcio del prodotto, contattare il centro di raccolta e ricolcio, il proprio comune, il servizio di nettezza urbana o il rivenditore dove è stato acquistato il prodotto.

Inhoud
