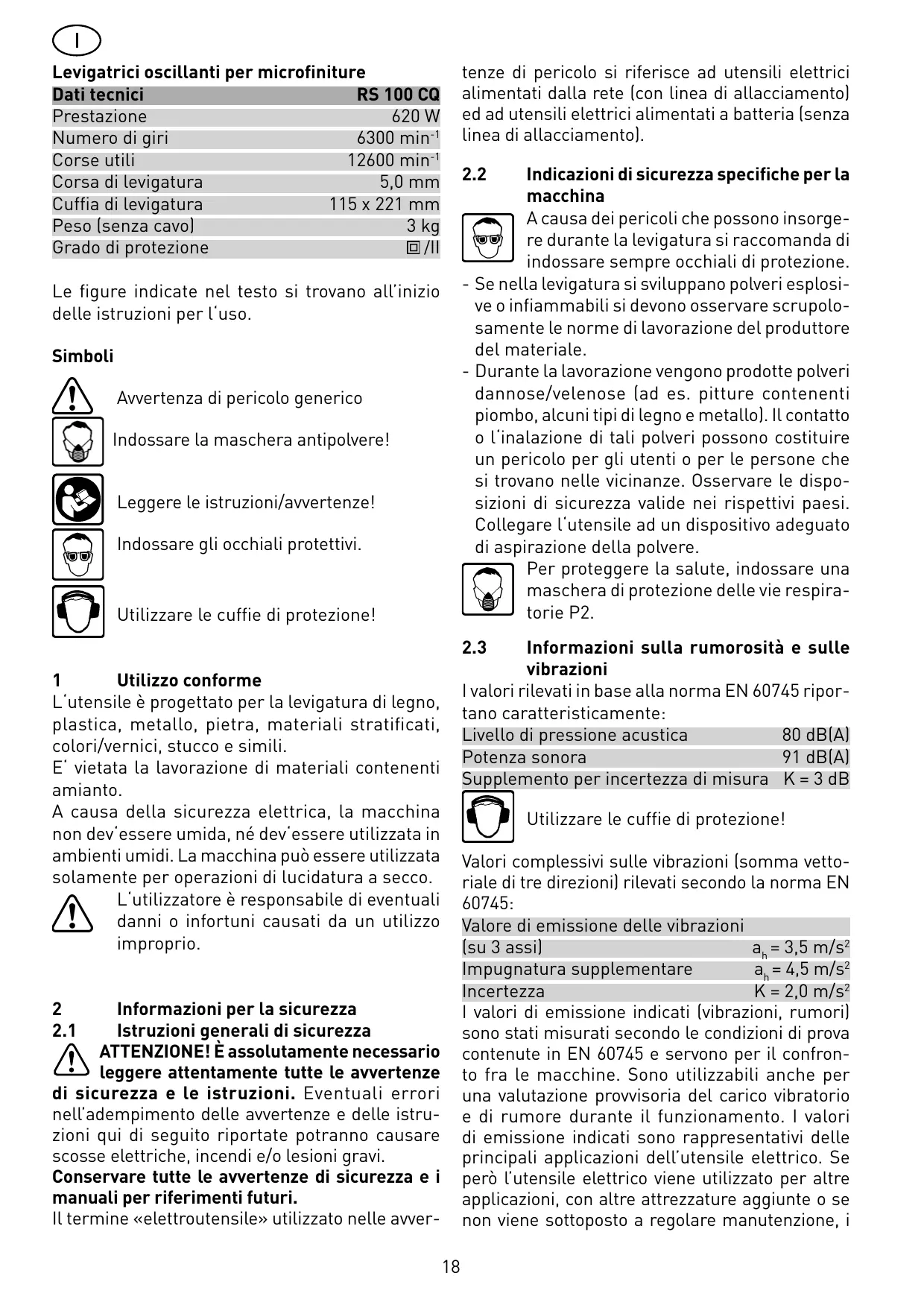

MANUALE UTENTE RTS 400 REQ FESTOOL
| Dati tecnici | RS 100 CQ |
| Prestazione | 620 W |
| Numero di giri | 6300 min-1 |
| Corse utili | 12600 min-1 |
| Corsa di levigatura | 5,0 mm |
| Cuffia di levigatura | 115 x 221 mm |
| Peso (senza cavo) | 3 kg |
| Grado di protezione | ☐/II |
Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.
Simboli
Avvertenza di pericololo generico
Indossare la maschera antipolvere!
Leggere le istruzioni/avvertenze!
Indossare gli occhiali protettivi.
Utilizzato le cuffie di protezione!
L'utensile è progettato per la levigatura di legno, plastica, metallo, pietra, materiali stratificati, colori/vernici, stucco e simili.
E' vietata la lavorazione di materiali contenti amianto.
A causa della sicurezza elettrica, la macchina non dev'essere umida, né dev'essere utilizzata in ambienti umidi. La macchina può essere utilizzata solamente per operazioni di lucidatura a secco.
L'utilizzatore è responsable di eventuali danni o infortuni causati da un utilizzo improprio.
2.1 Istruzioni generali di sicurezza
ATTENZIONE! É assolutamente necessario leggere attendamente toutes le avverenze
di sicurezza e le istruzioni. Eventuali errori nell'adempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesions gravi.
Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.
Il terme «elettroutensile» utilizzato nelle avver-
tenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
2.2 Indicazioni di sicurezza specifiche per la macchina
A causa dei pericoli che possono insorgere durante la levigatura si raccomanda di indossare sempre occhiali di protezione.
- Se nella levigatura si sviluppano polveri esplòsive o infiammabili si devono osservare scrupolosamente le norme di lavorazione del produttore del materiale.
- Durante la lavorazione vengono prodotte polveri dannose/velenose (ad es. pitta contenti piombo, alcuni tipi di legno e metallo). Il contatto o l'inalazione di tali polveri possono costituire un pericolo per gli utenti o per le persone che si trovano nelle vicinanze. Osservare le disposzizioni di sicurezza valide nei rispetti vi paesi. Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere.
Per proteggere la salute, indossare una maschera di protezione delle vie respiratoriie P2.
I valori rilevati in base alla norma EN 60745 riportano caratteristicamente:
$$
\text {L i v e l l o d i p r e s s i o n e a c u s t i c a} \quad 8 0 \mathrm {d B (A)}
$$
$$
\text {P o t e n z a s o n o r a} \quad 9 1 \mathrm {d B (A)}
$$
$$
\text {S u p p l e m e n t o p e r i n c e t e z z a d i m i s u r a} \quad K = 3 \mathrm {d B}
$$
Utilizzato le cuffie di protezione!
Valori complessivi sulle vibrazioni (somma vettoriale di tre direzioni) rilevati secondo la norma EN 60745:
$$
\text {V a l o r e d i e m e s s i o n e d e l t a v i b r a zioni}
$$
$$
\begin{array}{l l} \text {(s u 3 a s s i)} & a _ {h} = 3, 5 m / s ^ {2} \ \text {I m p u g natura s u p p l e m e n t a r e} & a _ {h} = 4, 5 m / s ^ {2} \ \text {I n c e t e z z a} & K = 2, 0 m / s ^ {2} \end{array}
$$
I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contente in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento. I valori di emissione indicati sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se perché l'utensile elettrico viene utilizzato per altre applicazioni, con altre attrezzature aggiunte o se noniene sottomosto a regolare manutenzione, i
carichi vibratori e di rumore possono aumento decidamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilitito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.
3 Allacciamento elettrico e messa in fun-zione
La tensione di rete deve corrispondere a quella indicata sulla targhetto riportante i dati della macchina.
L'interrottore (1.1) funzione come interrottore On/ Off (1 = 0n / 0 = 0f) . In caso di utilizzo prolongato cui è essere bloccato in posizione mediante il pulsante di bloccaggio laterale (3.1). Il blocco verrà nuovamente disinserito mediante un'ulteriore pressione dell'interrottore.
Disinserire sempre la macchina prima di collegare o scollegare il cavo di alimentazione!
Per collegare e sccollegare il cavo di alimentazione elettrica vedi la fig. 4.
4 Impostazioni della macchina
Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!
4.1 Aspirazione della solvere
Allacciate sempre la macchina ad un dispositivo di aspirazione. Il sistema di aspirazione della polvere impedisce la formazione di alte concentrazioni di polvere nell'aria di lavoro e granì accumuli di sporco sulippo di lavoro.
È possibile inseire nel bocchettone di aspirazione (1.2) un aspiratore Festool con diametro del tubo di aspirazione da 27 mm.
La polvere genera durante la levigatura viene aspirata, mediante i canali di aspirazione presenti nel platorello, direttamente nel punto in cui avviene l'asportazione del materiale.
Per evitare che durante la lavorazione di superfici piatte l'utensile si attacchi alla superficie a causa della depressione, viene aspirata ariatramite le aperture del bypass (2.1/2.2). Quanto più è aperto il bypass, tanto magiore è la quantità di aria aspirata.
4.2 Fissaggio dell'elemento levigante
Utilizzare solo elementi di levigatura originali Festool!
Abrasivo Stickfix
Sul pattino Stickfix si possono fissare carte abrasive Stickfix ed elementi di levigatura Stickfix di grandezza adatta in maniera semplice e rapida.
L'elemento levigante autoadesivo viene semiclassicalmente premuto sul pattino e viene quindi fissato in maniera sicura dal rivestimento adesivo del pattino Stickfix.
Dopo l'uso, la carta abrasiva Stickfix pourrait essere fácilmente rimossa.
Abrasivo da fissare
Festool offre carte abrasive da fissare. La carta abrasiva non forata cui siere forata con il „Lochfix" (accessorio).
-
Prima di applicare la carta abrasiva, fissare anzitutto la carta abrasiva Stickfix al pattino di levigatura, per non danneggiare il rivestimento adesivo del pattino di levigatura Stickfix.
-
Fissare la carta abrasiva con i due dispositivi di fissaggio (1.3/1.4). I dispositivi di fissaggio si possono aprir premendo la relativa leva.
La carta abrasiva deve essere ben tesa\
dopo il fissaggio e deve aderire perfettamente al pattino di levigatura.
4.3 Impugnatura supplementare
Per levigare vicino ai bordi con lo spigolo anteriore del pattino di levigatura si può svitare l'impugnatura supplementare (1.5).
5 Istruzioni di lavoro
Non sovraccaricare la macchina premendola in modo eccessivo al materiale da levigare! Il miglior risultato di levigatura si ottiene quando si lavora con una pressione sulla macchina moderata. La potenza e la qualità di levigatura dipendono essentialmente alla scelta del giusto elemento levigante.
Nella lavorazione del metallo si devono prendere, per motivi di sicurezza, i seguenti provvedimenti:
- Attivare preventivamente un interrottore di sicurezza per correnti di guasto (FI, PRCD).
- Collegare la macchina ad un aspiratore adeguato.
- Pulire regolarmente la macchina dai depositi di polvere nella cassa del motore.
Indossare gli occhiali protettivi.
6 Accessori
Utilizzare esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questo utensile, perché questi componenti diSYSTEMA sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori pregiudica la qualità dei risultati di lavoro e comporta verosimilmente una limitazione della garanzia. A seconda dell'applicazione, cui pourrente l'usura dell'utensile o possono essere augmentare le sollecitationi per l'utilizzatore. Pertanto raccomandiamo di salvaguardare sempre se stessi, l'utensile e la garanzia utilizzando esclusivamente accessori originali Festool e materiale di consumo Festool!
Les I numeroi d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com".
7 Manutenzione e cura
Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!
Per garantire la circolazione dell'aria, le aperture per l'aria di raffreddamento nella scatola del motore devono essere tenute sempre sgombre e pulite. Tutti i lavori di manutenzione e riparazione per i quali sia necessario aprire la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.
L'apparecchio è munito di spazzole autoestinguenti. Quando questi risultano consumati, viene interrotta automaticamente la corrente e l'apparecchio si arresta.
8 Smaltimento
Non gettare gli elettroutensili nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli elettroutensili, degli accessori e degli imballaggi! Osservare leindicazioni nazionali in vigore.
Solo UE: la Direttiva europea 2002/96/CE prevede che gli elettroutensili usati vengano raccolti separatamente e smaltiti in conformità con le disposizioni ambientali.
9 Garanzia
Per i nostri eletttroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi paesi e comunique con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è para a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi alla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure danni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti noti al momento dell'acquisto. Vengono parimenti escludianche i dati derivanti dall'impiego di accessori e materiale di consumo (ad es. platorelli) non originali. Eventuali reclami potranno essere riconosciuti solamente se l'elettrotensile verrà rispedito, integro, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservare concura il manuale d'uso, le awertenze di sicurezza, l'élenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.
Nota
In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche conte-nute nella presente documentazione.
REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze apparomenti alla lista di candidati eftenute nei nostri prodotti, abbiamo organizzato il seguente site web per voi: www.festool.com/reach
