BEDIENUNGSANLEITUNG RTS 400 REQ FESTOOL
| Schwingschleifer | Serien-Nr. |
| Orbital sander | Serial no. |
| Ponceuse vibrante | N° de série |
| RS 100 Q | 490036 |
| Jahr der CE-Kennzeichnung: | 2000 |
| Year of CE mark: | |
| Année du marquage CE : | |
D EG-Konformitätserklarung. Wir erklären in alleiniger Verantwortung, dass these Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2004/108/EG, 2011/65/EU.
EC-Declaration of Conformity: We declare at our sole responsibility that this product is in conformity with the following standards or standardised documents: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 in accordance with the regulations 2006/42/EC, 2004/108/EC, 2011/65/EU.
CE-Déclaration de conformité communautaire. Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conformément aux prescriptions des directives 2006/42/CE, 2004/108/CE, 2011/65/UE.
CE-Declaracion de conformidad. Declaramos bajo nuestra exclusiva responsabilidad que este producto corresponda a las siguientes normas o documents normalizados: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conforme a las prescricciones estipuladas en las directrices 2006/42/CE, 2004/108/CE, 2011/65/UE.
CE-Dichiarazione di conformità. Dichiariamo molto la nostra escludiva responsabilità che il presente prodotto è conforme alle norme e ai documenti normativi seguenti: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conformmente alle normative delle direttive 2006/42/CE, 2004/108/CE, 2011/65/UE.
NL EG-conformiteitsverklaring. Wij verklaren op eigenverantwoordelijkheid dat dit produit voldoet aan de volgende normen of normatieve documenten: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conform de richtlijnen 2006/42/EG, 2004/108/EG, 2011/65/EU.
S EG-konformitetsforsklaring. Vi fökclarar i eget ansvar, attenna produit stämmer übernens med foljande normer och normativadokument: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 enlgit bestammelserna i direktiven 2006/42/EG, 2004/108/EG, 2011/65/EU.
FIN EY-standardinmukaisuusvakuutus. Vakuutamme yksinvastuullisina, etta tuote on seuraavien standardien ja normatiivisten ohjeiden mukainen: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 direktivien 2006/42/ EY, 2004/108/EY, 2011/65/EU märäysten mukaan.
EF-konformitetserklæring: Vi erklærer at have alene ansvaret for, at dette produit er i overensstemmelse med de følgende normer eller normative dokumenter: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 i henhold til bestemmelsene af direktiverne 2006/42/EG, 2004/108/EG, 2011/65/EU.
N CE-Konformitetserklæring. Vi erklærer på eget ansvar at dette produit er i overensstemmelse med følgende normer eller normative dokumenter: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 iht. Bestemmelsene i rådsdirektivene 2006/42/EF, 2004/108/EF, 2011/65/EU.
CE-Declaração de conformidade: Declaramos, sob a minha exclusiva responsabilité, que este produit corresponde às normas ou aos documents normativos citados a seguir: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 quando as dispositions das direcitas 2006/42/CE, 2004/108/CE, 2011/65/UE.
RUS DeKnapauncooTBcTbue EC.MbI3aBJIeM C NCKJIIOUHTeJIbHOJ OTBeTCTBeHHOCTbIO, YTO DaHbI IpoDyKT COoTBcTcByET CLeDyUoIIM HopMaM IIN HopMaTnBbIM DOKyMeHTaM: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 B COoTBcTcBnC POnIoKeHnA Mn DInpeKtNb 2006/42/EG, 2004/108/EG, 2011/65/EU.
CZ ES prohlasei o shode. Prohlasujeme s veškerou odpovednosti, ze tento výrobek je ve shode s následujícimi normami nebo normativnémi dokumenty: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 podle ustanovení směrnic, 2006/42/ES, 2004/108/ES, 2011/65/EU.
PL Oświadczenie o zgodnosci z normami UE. Niniejszym oświadczamy na wąsna odpowiedzialnosć, ze produkt ten spełnia nastepujuce normy lub dokumenty normatywne: EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 zgodnie z postanowieniami wytycznych 2006/42/EG, 2004/108/EG, 2011/65/EU.
Dr. Martin Zimmer 18.12.2012
Leiter Forschung, Entwicklung, technische Dokumentation Head of Research, Development and Technical Documentation Directorate recherche, développement, documentation technique

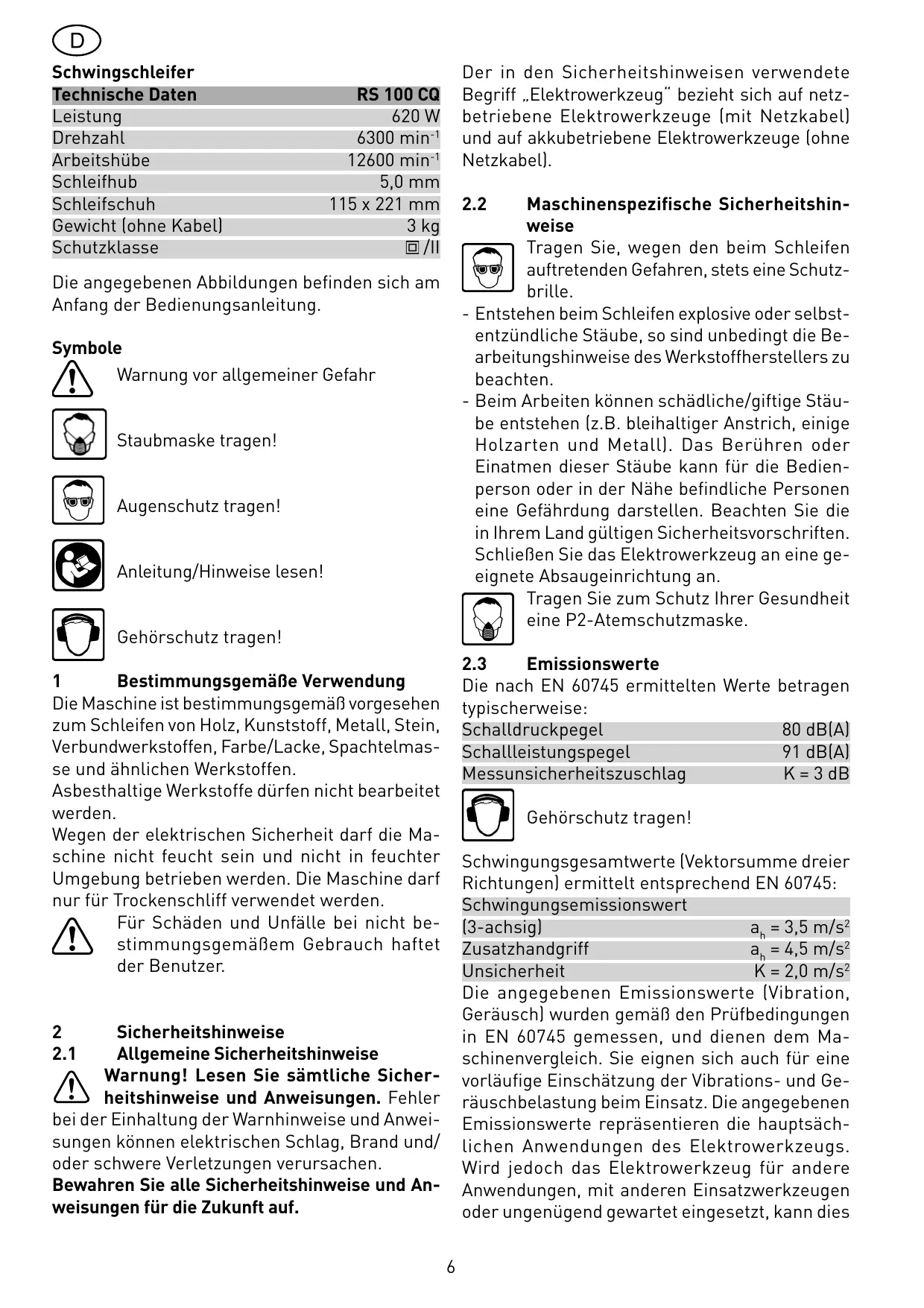

Schwingschleifer
| Technische Daten | RS 100 CQ |
| Leistung | 620 W |
| Drehzahl | 6300 min-1 |
| Arbeitshübe | 12600 min-1 |
| Schleifhub | 5,0 mm |
| Schleifschuh | 115 x 221 mm |
| Gewicht (ohne Kabel) | 3 kg |
| Schutzklasse | ☐/II |
Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.
Symbole
Warning vor allgemeiner Gefahr
Staubmaskeragen!
Augenschutz tragen!
Anleitung/Hinweise lessen!
Gehörschutzragen!
1 Bestimmungsgemäß Verwendung
Die Maschine ist bestimmungsgemäß vorgesehen zum Schleifen von Holz, Kunststoff, Metall, Stein, Verbundwerkstoffen, Farbe/Lacke, Spachtelmasse und ähnlichen Werkstoffen.
Asbesthaltige Werkstoffe dürfen nicht bearerbeitet werden.
Wegen der elektrischen Sicherheit darf die Maschine nicht feucht sein und nicht in feuchter Umgebung betrieben werden. Die Maschine damit nur für Trockenschliff verwendet werden.
Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheitshinweise
Warning! Lesen Sie s'amtliche Sicherheitshinweise und Anweisungen. Fehler
bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
2.2 Maschinenspezifische Sicherheitshinweise
Tragen Sie, wegen den beim Schleifen auftretenden Gefahren, stets eine Schutzbrille.
- Entstehen beim Schleifen explosive oder selbstentzündliche Stäube, so sind unbedingt die Bearbeitungshinweise des Werkstoffherstellers zu beachten.
- Beim Arbeitsen können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, eine Holzarten und Metall). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Höhe befindliche Personen eine Gefährung darstellen. Beachten Sie die in Ihrlem Land gültigen Sicherheitsvorschriften. Schreiben Sie das Elektrowerkzeug an eine geeignete Absaugeinrichtung an.
Tragen Sie zum Schutz ihrer Gesundheit eine P2-Atemschutzmaske.
2.3 Emissionswerte
Die nach EN 60745 ermittelten Werte betragentypischerweise:
$$
\text {S c h a l l d r u c k p e g e l} \quad 8 0 \mathrm {d B (A)}
$$
$$
\text {S c h a l l l e i s t u n g s p e g e l} \quad 9 1 \mathrm {d B (A)}
$$
$$
\text {M e s s u n s i c h e r h e i t s z u c h l a g} \quad K = 3 \mathrm {d B}
$$
Gehorschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
$$
\text {S c h w i n g u n g s e m i s s i o n s w e t}
$$
$$
\text {(3 - a c h s i g)} \quad a _ {h} = 3, 5 m / s ^ {2}
$$
$$
Z u s a t z h a n d g r i f f \quad a _ {h} = 4. 5 m / s ^ {2}
$$
$$
\text {U n s i c h e r h e i t} \quad K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2}
$$
Die angegebenen Emissionswerte (Vibration, Gerausch) wurden gemäß den Prüfbedingungen in EN 60745 gemessen, und dienen dem Maschinenvergleich. Sie eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz. Die angegebenen Emissionswerte repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wird jedoch das Elektrowerkzeug für andere Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet eingesetzt, kann dies
die Vibrations- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung während einem vorgegebenen Arbeitszeitraum sind auch die darin enthaltenen Leerlauf- und Stillstandszeiten der Maschine zu beachten. Dieses kann die Belastung über den gesamten Arbeitszeitraum erheblich verringern.
3 Elektrischer Anschluss und Inbetriebnahme
Die Netzspannung muss mit der Angabe auf dem Leistungsschild übereinstimmen.

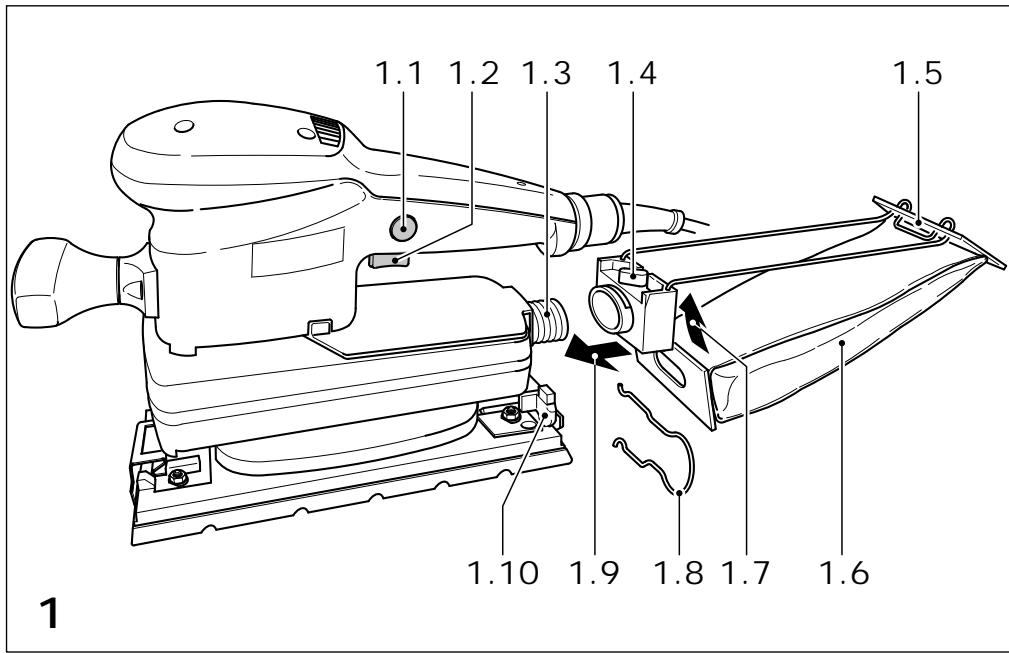

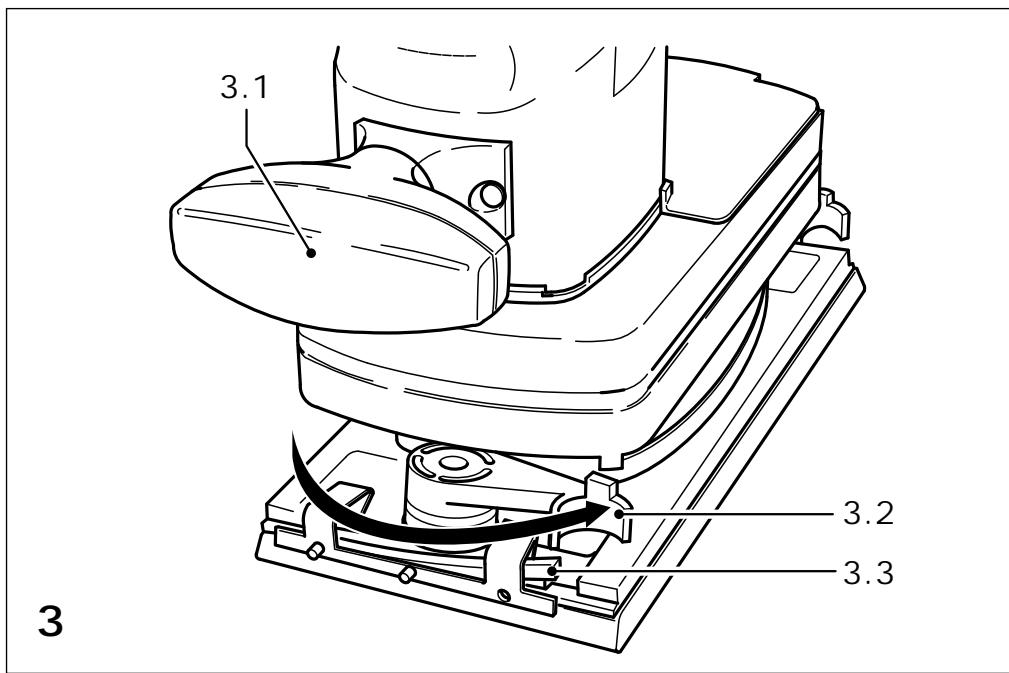

Der Schalter (1.1) dient als Ein-/Aus-Schalter (I = Ein/0 = Aus). Für Dauerbetrieb kann er mit dem seitlichen Arretierknopf (3.1) eingerastet werden. Durch nochmaliges Drücken des Schalters wird die Arretierung wieder gelöst.
Schalten Sie die Maschine vor dem Anschlieben oder Lösener Netzanschlussleitung stets aus!

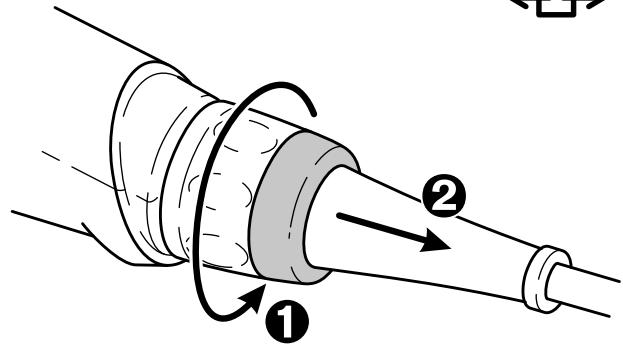

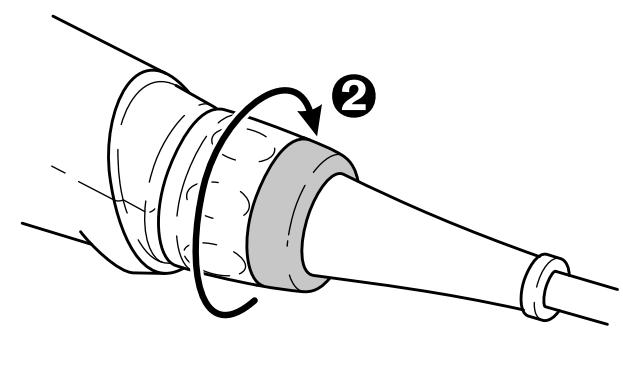

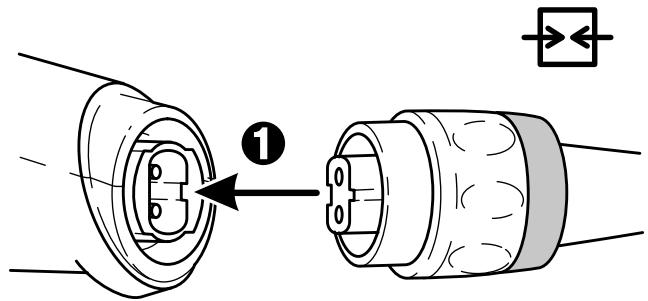

Anschreiben und Lösener Netzanschlussleitung siehe Bild 4.
4 Einstellungen an der Maschine
Ziehen Sie vor allen Arbeiten an der Maschine den Netzsteckeraus der Steckdose.
4.1 Staubabsaugung
Schlieben Sie die Maschine stets an eine Absaugung an. Die Staubabsaugung verhindert hohe Staubbelastungen in der Arbeitsluft und größere Verschmutzungen am Arbeitsplatz.
An den Absaugstutzen (1.2) kann an ein Festool-Absauggerät mit einem Absaugschlauch-Durchmesser von 27 mm angeschlossen werden.
Der Schleifstaub wird durch die Absaugkanäe im Schleifschuh direkt an der Abriebstelle abgesaugt.

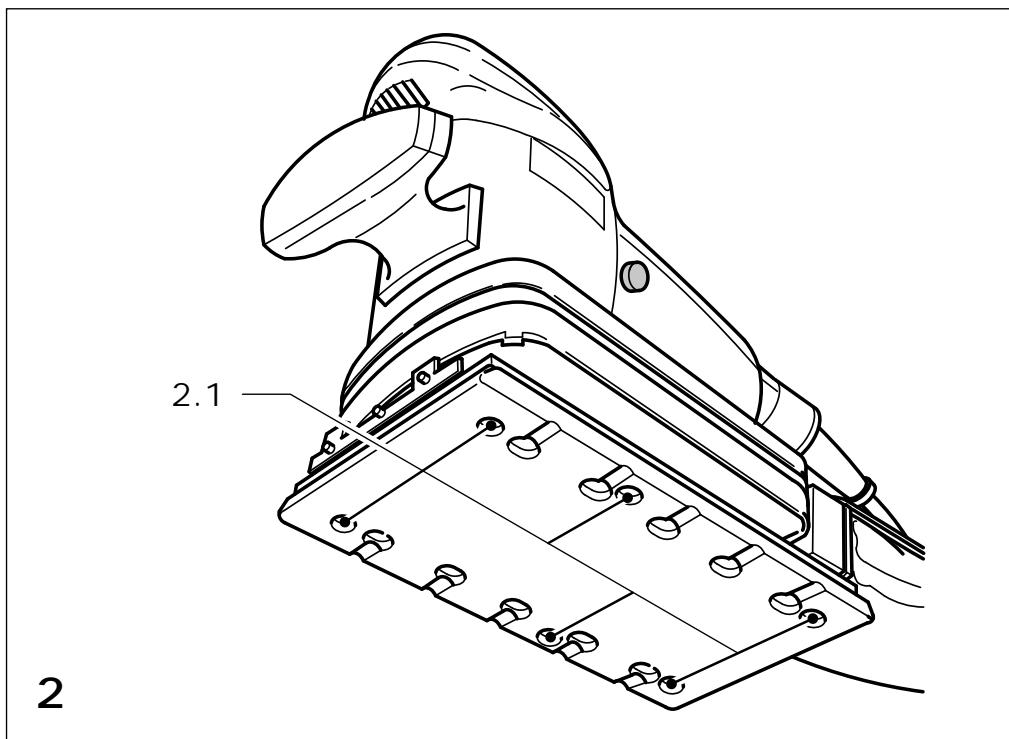

Um zu verhindern, dass sich die Maschine beim Bearbeiten ebener Flächen auf dem Werkstück festsaugt,{lssst sich durch Öffnen des Bypasses (2.1/2.2) Fehlflu t ansaugen. Je weiter der Bypass geöffnet ist,desto mehr Fehlflu t wird angesaugt.
4.2 Schleifmittel befestigen
Verwenden Sie nur originale Festool-Schleifmittel!
Stickfix-Schleifmittel
Auf dem Stickfix-Schleifschuh setzen sich die dazu passenden Stickfix-Schleifpapiere und Stickfix-Schleifvliesechnell und einfach befestigen.
Die selbstaffenden Schleifmittel werden ein fach auf den Schleifschuh aufgedrückt und vom Haftbelag des Stickfix-Schleiftellers safer gehalten.
Nach Gebrauch werden die Stickfix-Schleifpapiere einfach wieder abgezogen.
Schleifmittel zum Spannen
Festool bietet gelochte Schleifpapiere zum Spannen an.
Ungelochondes Schleifpapier kann mit dem Lochfix (Zubehör) gelocht werden.
-
Befestigen Sie vor dem Aufspannen eines Schleifpapiers zuerst ein Stickfix-Schleifpapier auf dem Schleifschuh, damit der Haftbelag der Stickfix-Schleifschuhs nicht beschädigt wird.
-
Klemmen Sie ein Schleifpapier mit den beiden Klemmvorrichtungen (1.3/1.4) fest. Die Klemmvorrichtungen halten sich durch Drücken ihrer Hebel öffnen.
Das Schleifpapier muss nach dem Festklemmen straff gespannt sein und flächig auf dem Scheifschuh aufliegen.
4.3 Zusatzhandgriff
Für randnahes Schleifen mit der Vorderkante des Schleifschuhs kann der Zusammenhanggriff (1.5) abgeschraubt werden.
5 Arbeitschinweise
Überlasten Sie die Maschine nicht, indem Sie diese zu stark andrücken! Sie erreichen das Beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hangen im wesentlichen von der Wahl des richtigen Schleifmittels ab.
① „Weitere interessante Informationen zum Arbeitsmen mit Ihrhem Feststool Werkzeug finden Sie auf der Internetseite www.festool.de/fuer-zu-hause, z. B.:
- Anwendungsbeispiele - Tipps und Tricks,
- Maschinenkunde,
- Kostenlose Baupläne zum Download,
- Wissenswertes rund ums Holz - Holzlexikon.
Bei der Bearbeitung von Metall sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:
-Vorschalten eines Fehlerstrom- (FI-, PRCD-) Schutzschalters.
- Maschine an ein geeignetes Absauggerät anschreiben.
- Maschine regelmäßig von Staubablagerungen im Motorbehause reinigen.
Schutzbrille tragen.
6 Zubehör
Verwenden Sie nur das für diese Maschine vorgesehene originale Festool-Zubehör und Festool-Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimmt sind. Bei der Verwendung von Zubehör und Verbrauchsmaterial anderer Anbieter ist eine qualitative Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleiß der Maschine oder ihre persönliche Belastung erhöhen. Schützen Sie dazu sich selbst, ihre Maschine und ihre Garantieansprüche durch die ausschließlich Nutzung von original Festool-Zubehör und Festool-Verbrauchsmaterial!
Die Bestellnummern für Zubehör und Werkzeuge führen Sie in Ihr Frem Festool-Katalog oder im Internet unter „www.festool.com".
7 Wartung und Pflege
Ziehen Sie vor allen Arbeiten an der Maschine ist stets den Netzstecker aus der Steckdose!
Zur Sicherung der Luftzirkulation mussen die Kühlluftöffnungen im Motorbehause stets frei und sauber gehalten werden.
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern,)dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.
Das Gerät ist mit selbstabschaltbaren Spezialkohlen ausgerüstet. Sind diese abgenutzt, erfolgt eine automatische Stromunterbrechung und das Gerät kommt zum Stillstand.
8 Entsorgung
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Führren Sie die Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zu. Beachten Sie damit die geltenden nationalen Vorschriften.
Nur EU: Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
9 Gewährleistung
Für unsere Geräte leisten wir auf Material- oder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staatend der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Liefererschein). Schäden, die insbesondere auf natürliche Abnutzung/Verschleiß, Überlastung, unsachgemäß Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zusückzuführren sind oder beim Kaufbekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nichtoriginalem Zubehör und Verbrauchsmaterial (z. B. Schleifteller) zusückzuführren sind. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Festool Kundendienstwerkstätte zusückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Entsatzteilliste und Kaufbeleg gut auf. Im Übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.
Anmerkung
Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachteten technischen Angaben vorbehalten.
REACH für Festool Produkte, deren Zubehör und Verbrauchsmaterial: REACH ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unserer Kunden gegenüber bewusst. Um Sie immer auf dem neuesten Stand halten zu konnen und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet: www.festool.com/reach
Orbital sander
