Tipo di prodotto	Lavastoviglie
Marca	Ariston
Modello	LSP720
Capacità	10 coperti standard
Dimensioni (L x A x P)	44,5 x 82 x 57 cm
Pressione di alimentazione dell'acqua	0,05 - 1 MPa (0,5 - 10 bar)
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza totale assorbita	1900 W
Fusibile raccomandato	10 A
Programmi di lavaggio	Intensivo, Normale, Quotidiano 60', Ammollo, Eco, Rapido, Cristallo
Opzioni di lavaggio	Mezzo carico, Partenza ritardata (secondo modello)
Sicurezza antiallagamento	Sì (Acqua Stop su alcuni modelli)
Addolcitore d'acqua	Sì, regolabile (secondo la durezza dell'acqua)
Tipo di cestello	Cestello superiore regolabile in altezza, cestello per posate rimovibile
Materiale della vasca	Acciaio inossidabile
Manutenzione ordinaria	Pulizia dei filtri, dei bracci di lavaggio e delle guarnizioni

Domande frequenti - LSP720 ARISTON

Cosa fare se la lavastoviglie non si avvia?

Verificare che la spina sia ben inserita e che non ci sia un'interruzione di corrente. Assicurarsi che la porta sia chiusa correttamente. Se è stato programmato un avvio ritardato, annullarlo o attendere l'ora programmata.

Perché la lavastoviglie non scarica?

Verificare che il programma non sia ancora terminato. Assicurarsi che il tubo di scarico non sia piegato e che lo scarico del lavello non sia ostruito. Pulire i filtri se sono ostruiti da residui di cibo.

Come pulire i filtri della lavastoviglie?

Ruotare il filtro cilindrico in senso antiorario per rimuoverlo. Rimuovere il bicchiere e il filtro inox. Pulirli sotto acqua corrente con una spazzola non metallica. Rimettere il tutto assicurandosi che sia ben fissato. Non rimuovere mai la protezione della pompa di lavaggio.

Come regolare il dosaggio del brillantante?

Aprire il serbatoio del brillantante e utilizzare un cacciavite per regolare l'impostazione (posizione da 1 a 6). Se le stoviglie presentano aloni, ridurre il dosaggio (1-3). Se ci sono gocce d'acqua o macchie di calcare, aumentarlo (4-6). L'impostazione di fabbrica è su 4.

Cosa significano le spie di allarme?

L'allarme 'rubinetto chiuso' (spie Asciugatura e Fine accese) indica un problema di arrivo dell'acqua. Verificare il rubinetto e il tubo di alimentazione. L'allarme 'elettrovalvola guasta' (spia Asciugatura) richiede di spegnere e riaccendere l'apparecchio; se persiste, chiudere l'acqua e contattare il servizio di assistenza. L'allarme 'filtro ingresso acqua ostruito' (spie Lavaggio, Asciugatura e Fine) indica un filtro ostruito.

Cosa fare se le stoviglie non sono pulite dopo un lavaggio?

Verificare che i cestelli non siano troppo carichi e che i bracci di lavaggio girino liberamente. Scegliere un programma più potente se necessario. Assicurarsi che il detersivo sia ben dosato e adatto. Pulire i filtri e riempire il serbatoio del sale rigenerante se l'acqua è dura.

Perché ci sono tracce di calcare o uno strato biancastro sulle stoviglie?

Ciò indica una mancanza di sale rigenerante o un'impostazione di durezza non adatta. Verificare il livello del sale e regolare l'impostazione dell'addolcitore in base alla durezza dell'acqua. Assicurarsi che il coperchio del serbatoio del sale sia ben chiuso. Utilizzare brillantante in quantità sufficiente.

Come caricare correttamente i cestelli per un lavaggio ottimale?

Posizionare le stoviglie sporche con la parte interna rivolta verso il basso. Sistemare pentole e piatti grandi nel cestello inferiore, bicchieri e tazze nel cestello superiore. I coltelli e gli utensili appuntiti devono essere posizionati con la punta verso il basso nel cestello per posate. Non bloccare la rotazione dei bracci di lavaggio.

Come installare correttamente la lavastoviglie?

Posizionare l'apparecchio su un pavimento piano e rigido. Regolare i piedi anteriori per l'orizzontalità. Collegare il tubo di alimentazione dell'acqua fredda (o calda fino a 60°C) a un rubinetto filettato 3/4 gas. Il tubo di scarico deve essere collegato a uno scarico di almeno 4 cm di diametro, a un'altezza di 40-100 cm dal pavimento. Rispettare le norme elettriche (presa con messa a terra). Utilizzare tubi nuovi.

Cosa fare in caso di assenza prolungata?

Scollegare l'apparecchio e chiudere il rubinetto dell'acqua. Lasciare la porta socchiusa per evitare cattivi odori. Al tuo ritorno, esegui un lavaggio a vuoto prima di utilizzare l'apparecchio.

MANUALE UTENTE LSP720 ARISTON

Posizionamento e livellamento
Collegamenti idraulici ed elettrici
Avvertenze per il primo lavaggio
Dati tecnici

Descrizione dell'apparecchio, 4

Vista d'insieme Pannello comandi

Caricare cestelli, 5

Cestello inferiore
Cestello delle posate
Cestello superiore

Avvio eutilizzo,6

Avviare la lavastoviglio Caricare il detersivo. Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica
Pulire la lavastoviglie
Evitare i cattivi odori
Pulire gli irroratori
Pulizia filtrlo entrata acqua
Pulire i filtri
Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispetto l'ambiente

Anomalie erimedi, 11

Assistenza, 12

Prima di contattare l'Assistenza

Assistenza Attiva 7 giorni su 7

A è importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
A Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
A In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriorie.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendoaderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio piùanche assere incassatoippo a un piano di lavoro continu (vedi foglio di Montaggio).
3. Posizionale la lavastoviglia su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
   4^ . Per regolare l'altezza del piedino posteriori, agre sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglio, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraclici ed elettrici

A L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
A La lavastoviglia non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
A L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

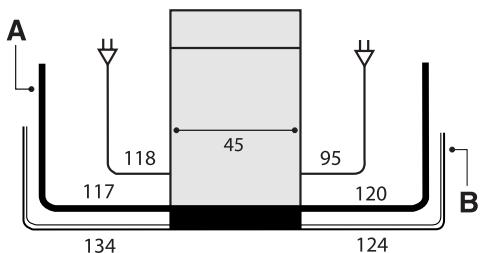

I tubi di carico (A) e di scarico (B) dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorare installmente (vedi figura).

Collegamento del tubo di carico dell'acqua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bosca fillettata da 3/4 gas; prima di avvitare, far sorrere l'acqua finché non sia limpida affinché le eventuale impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui sono essere alimentata con acqua calda di rete parché non superi la temperatura di 60^ . Avvitare il tubo al rubinetto come descripto per la presa d'acqua fredda.
  LAI Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato (vedi Assistenza).
  La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).
  A Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

• è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositoro supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamentoanche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non delve in nessun caso,
essere tagliato in quanto contiene parti sotto tensione.

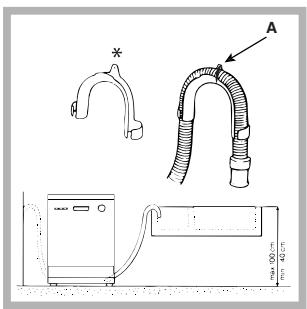

Collegamento del tubo di scarico dell'accqua

Collegare il tubo di scarico, alla piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l'estremità libera del tubo di scarico non dever imranere immersa nell'acqua.

Lo speciale gomito* in
plastica agevola una
sistemazione ottimale:
fissare saldamente il gomito
al muro per evitare che il
tubo si muova e versi
l'acqua fuori dallo scarico.
La parte del tubo
contrassegnata con la
lettera A delve essere a

un'altezza compresa tra 40 e 100 cm da terra (vedi figura).

A E sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inseire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tarchetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, devese sottituito dal costruttore o dal suo Servizio diAssistenza Tecnica, in modo da prevenire agli rischio. (Vedi Assistenza)
A L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie apriere la porta e incollare la striscia adesiva trasparente fatto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installazione, immediatamente prima del primo lavaggio, riempire completamente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi. Selezionare il grado di durezza dell'acqua (vedi capitolo Brillantante e sale rigenerante). Dopio il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 44,5 Altezza cm. 82 Profondità cm. 57
Capacità	10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 - 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EEC del 16/01/2007 (Bassa Tensione) e successive modifiche -89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni -97/17/EC (Etichettatura) -2002/96/CE

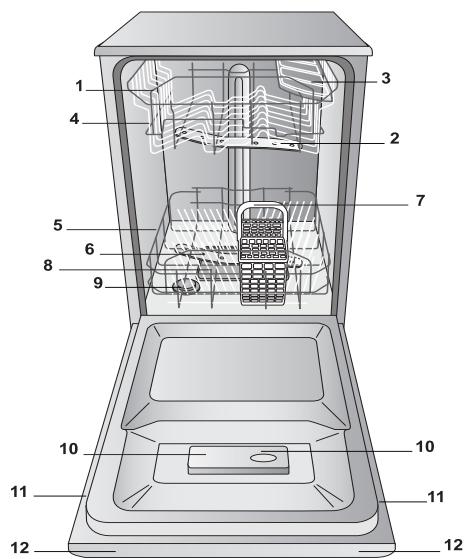

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtrolavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatuo brillante
11. Targhetto caratteristiche
12. Pannello comandi**

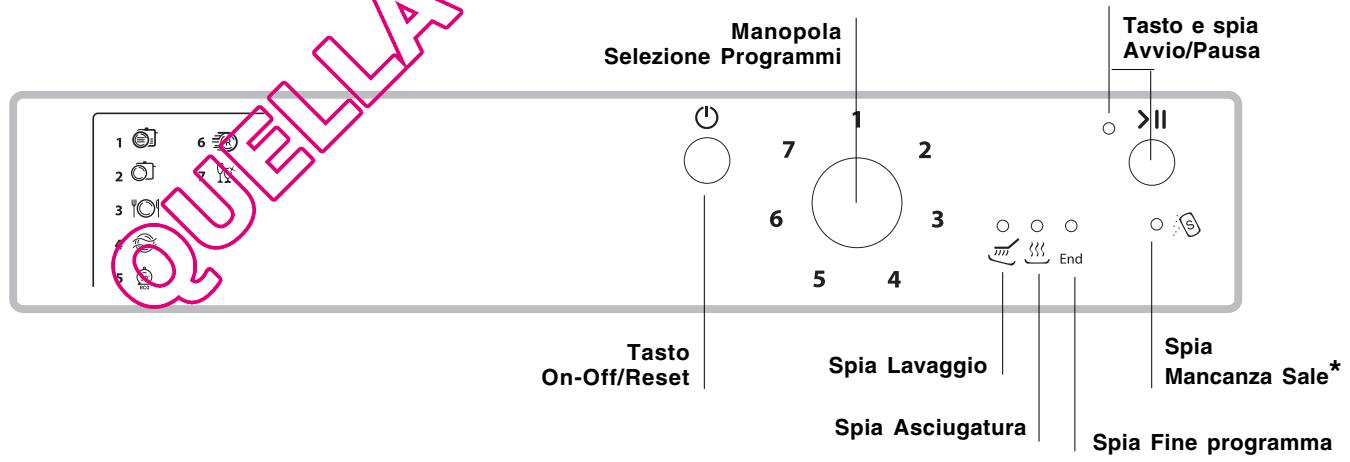

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Prima di caricare i cesti, eliminare delle stoviglia i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistematii di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell'irroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistematicione dei piatti oppure in posizione orizzontale

per sistemare pentole e insalatiere.

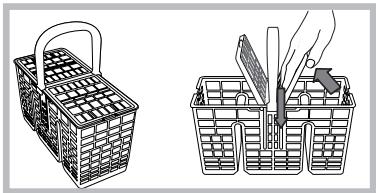

Cestino delle posate

Il cestino delle posate più essere di tipo diverso a seconda dei modelli di lavastoviglie.

Il cestino delle posate deve essere posizionato frontalmente sul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sul cesto superiore, soluzione individata quando si esgue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione).

-E'munitodi ribaltine scorrevoli che consento no una sistenza ottimale delle posate.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

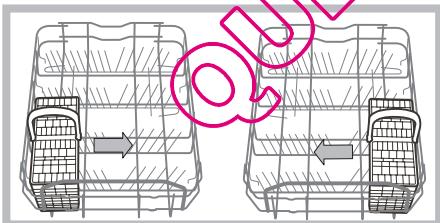

Esempi di posizionamento dei cestini posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.

• Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

Ribaltine ad inclinazione variabile*

• L'inclinazione consente di acquistare maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

Inclinazione A

Inclinazione B

Inclinazione C

• Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell'inclinazione desiderata.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MALUCesto su un solo lato.

Aprice i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guid fine a far entrare ancile the rotelle anteriorie e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

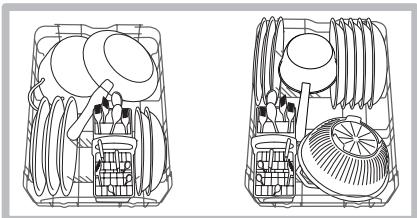

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica può,invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

Si consiglia l'utilizzo di stoviglia idonee al lavaggio in lavastoviglia.

• Presente solo in alcuni modelli.
  **Variabili per numero e posizione.

Avviare la lavastoviglie

1. Apriere il rubinetto dell'accqua.
2. Premere il tasting ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.
3. Aprire la porta e dosare il detersivo (vedi除去).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.
5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincide r la tacco sulla manopola con il numero o il symbolo del programma. La spia relativa al tasting AVVIO/ PAUSA pulsa.
6. Selezionare le opzioni di lavaggio* (vedi a lato).
7. Avviare premendo il tasto AVVIO, la spia smette di pulsare e diventa a luce fissa. L'accensione della spia relativa al lavaggio avvisa dell'inizio del programma.
8. Alla fine del programma si illumina la spia FINE (luce fissa). Spagnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina alla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

A - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolongata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programma e opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa (la luce del tasto pulsa)
Aprirre la porta facendo attenzione alla fuoriuscita di vapore e insertire in stoviglie. Premere il tasto Avvio/ Pausa (luce fissa), il cioio riprende.

A Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sua il programma sua l'Avvio Ritardato se impostato.

Inquesta fase non si cui ociambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

Utilizzare solo detersivo per lavastoviglie.
A NON UTILIZZARE detersivi per lavaggio a mano.
A Un utilizzo eccessivo di detersivo più lasciare residui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le miglior i prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detershoy per prelimavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi.

3. in polvere: vaschette A e B.

4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2,

mettere la seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

A Se le stoviglie sono peu sporche o sono state sciacquate precedentemente quello l'acqua, ridurre sensibilmente la dose del detersivo.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata del programma (toleranza ±10%) Hrs. Min.
		polvere	liquido	pastiglie
Stovigliè e pentole molto sporche (da non usare per pezzi delicati).	Intensivo	25 g (A)	25 ml (A)	1 (A)	Si	No	2:25'
Stovigliè e pentole normalmente sporche. Programma standard giornaliero.	Normale	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Si	No	1:50'
Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella).	Daily A 60	25 g (A)	25 ml (A)	1 (A)	No	No	1:00'
Lavaggio preliminare in attesa di completare il carico al pasto successivo.	Ammollo	No	No	No	No	No	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto a stovigliè e pentole.	Eco*	25 g (A)	25 ml (A)	1 (A)	Si	No	2:35'
Ciclo economico e veloce da utilizzato per stovigliè molto sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino)	Rapidò	21 g (A)	21 ml (A)	1 (A)	No	No	0:35'
Ciclo economico e veloce per stovigliè delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto sueperiore + piatti delicati, nel cesto inferiore).	Cristalli	25 g (A)	25 ml (A)	1 (A)	Si	No	1:35'

Note:

le migliorie prestazioni dei programmi "Daily A 60 e Rapido/Speed", si ottengono preferibilmente rispetto il numero di coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consummo di energia ed in più è rispettoso con l'ambiente.

Not a per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo:

[e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaio da cucina = 5 g.di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire leindicazioni riportate sulla confezione.
A Se si usa un prodotto multifunzione, non è necessario aggiungere brillante, si consiglia invece di aggiungere sale, specie se l'acqua è dura o molto dura.Seguire leindicazioni riportate sulla confezione.
Nonaggiungendo nésale nébrillante ènormale che le spie MANCANZA SALE eMANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillantante facilità l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie.

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE*

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavvitare il tappo. Non versare MAI il brillantante direttamente all'interno della vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numero bassi (1-3).
• se ci sono gocce d'acqua o macchio di calcare girare versusi numeri alto (4-6).

Impostazione durezza dell'acqua

Ogni lavastoviglio è corredata di un dolcificatore dell'acqua che, utilizzando del sale rigenerante specifico per lavastoviglio, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Ente erogatore dell'acqua potabile.

• Specnere la macchina con il tasting ON/OFF e après la porta.
  -Posizione la manopola SELECTIONE PROGRAMMA prima sul 5^ programma ed in successe sul 1^ programmæ e nuovamente sul 5^ .
  -Premere il tasting ON/OFF, le spie delle fasi ciclo lampeggiano; ora è possible selezionare il livello di durezza. Ad ogni programma corrisponde un livello di durezza:

Es: 1^ programmed, livello durezza 1

2^ programmà, livello durezza 2 ecc..ecc... fino ad un massimo di cinque* livelli.

(II decalcificatore è impostato alla fabbrica sul livello 3).

• Per uscire alla funzione attendere alcuni secondi o premere un tasting delle opzioni* o specnere la macchina con il tasting ON/OFF.

Se siutilizzano le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua
°dH		°fH		mmol/l		livello
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	31	6	4
34	50	61	90	6,1	9	5*
Da 0°f a 10°f si consiglia di non utilizzato sale. * con questa impostazione la durata dei cicli può lievamente prolongarsi.

(^ = durezza in gradi tedeschi - ^ = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per averere buoni risultati di lavaggio è indispensable verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale èosto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non è visible osservando il tazzo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione r'imbuto* (vedi figura) e

riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po' d'accua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l'acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolificatore).

A Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.
* Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina alla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare icattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può sucedere che residui di cibo si attacchinoagli
irroratori e ostruiscano i fori da cui esce l'acqua: di tanto
in tanto è bene controllari e pulirli con uno spazzolino
non metallico.
I due irroratori, sono entrambi smontabili

Per smontare l'irroratore superiore, Occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smontatirandolo verso l'alto.

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sua priva di impurit. Senza esta precauzione, c il rischio che il punto doveenta lacqua si intasi, danneggiando la lavastoviglie.

A Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'accqua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente fatto un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.
A La lavastoviglie non deve essere usata alla suaenza filtri o con Filtrto sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguito le istruzioni sulla ripornate:

• ruotare in senseo antiorario il filtro cilindrico C ed estrarlo (fig. 1)
  2 Estrare il bicchiere filtrlo B facendo una leggera pressione sùile a vette laterali (Fig. 2);

• Silare il piatto filtering inox A. (fig. 3).
• Spezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

1

2

3

4

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

IT

A L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo elettrodomestico non può essere usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsablee della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochno con l'elettrodomestico.
• L'apparecchio è stato concepito per un uso di tipo non professione all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da personne adulte e secondo le instruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina alla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchi potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolo di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusse dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongo e impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino Barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi).
• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi. - per stoviglie normalmente sporche utilizzato il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l'opzione Mezzo carico (vedi Avvio e utilizzato).
• Se il proprioio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Avvio ritardato (vedi Avvio e utilizzato) più aiutare a organizzare i lavaggi in tal senso.

Detersivi sanza iosfati, sanza cloro

e contenti enzini

• Si consiglià vivamente di usare i detersivi sono fosfati e essere cloro che sono i più indicati per la tutela dell'ambiente.
  Glienzimi sviluppano un'azione particolarmente efficace con temperature prossime ai 50^ , per cui con i detersivi con entzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65^ .

Dosare bene il detersivo in base alleindicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte.	• La spina non è ben inserita nella presa di corrente oppure in casa non c'è corrente. • La porta della lavastoviglie non è ben chiusa. • Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione) • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenente o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente. • Le stoviglie sono in materia antiaderente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillante è eccessivo.
Le stoviglie sono molto asciutte.	• è stato selezioneato un programmaenza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adeguata.
Le stoviglie non sono pulite.	• I'estesti sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Glia irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenente (vedi Brilliantante e sale).
La lavastoviglie non carica acqua/Allarme rubinetto chiuso. (lampeggiano velocimento le spie Asciugatura e Fine).	• Manca l'acqua nella rete idrica. • Il tubo di carico dell'acqua è piegato (vedi Installazione). • Aprire il rubinetto e l'apprecchio si avvi了很多 pochi minuti. • L'apprecchio si è bloccato perché non si è intervenuti al lampegiare delle spie. Spagnere la macchina con il tasto ON/OFF, aprire il rubinetto e也有很多 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.
Allarme guasto elettrovalvola di carico dell'acqua (lampeggia velocimento la spia Asciugatura).	• Spagnere con il tasto ON/OFF e riaccendere molto un minuto. Se l'allarme permane chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente e chiamare l'Assistenza.
Allarme al tubo di carico dell'acqua/Filtrino entrata acqua intasato. (lampeggiano velocimento le spie Lavaggio, Asciugatura e Fine).	• Spagnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtrò entrata acqua non sia intasato da impurity. (vedere capitolo "Manutenzione e Cura")

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riavviare il programma per controllare se l'inconveniente è stato oviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio (vedi Descrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESSIONI 199.199.199

NUMERO UNICO

Se nasce il bisogno di intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appunamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opereatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

EN

English,13

Contents

Installation, 14-15
