MANUALE UTENTE ARTIK M12 VORTICE
Prima di installare ed utilizzare il prodotto, leggere attentamente le istruzioni contenute nel presente libretto. Vortice non potrà essere ritenuta responsabile per eventuali danni a persone o cose causati dal mancato rispetto delle indicazioni di seguito elencate, la cui osservanza assicurerà invece la durata e l'affidabilità, elettrica e meccanica, dell'apparecchio. Conservare perciò sempre questo libretto d'istruzioni.
Indice IT
Descrizione ed impiego....4
Sicurezza....4
Accorgimenti per ottenere la
massima efficienza energetica. 5
Componenti....5
Installazione....6
Funzionamento 8
Smaltimento condensa 10
Manutenzione/pulizia....10
Ricerca cause di malfunzionamento ..... 11
Informazione importante per lo
smaltimento ambientalmente compatibile....11
Descrizione ed Impiego
VORT-KRYO POLAR 10, 12 sono condizionatori trasferibili del tipo “all in one”, che racchiudono in un'unica unità, destinata ad essere alloggiata nell'ambiente da climatizzare, tutti i dispositivi necessari al loro funzionamento.
Sicurezza
Attenzione: questo simbolo indica che è necessario prendere precauzioni per evitare danni all'utente
- Non usare questo prodotto per una funzione differente da quella esposta nel libretto.
- Dopo aver tolto il prodotto dal suo imballo, assicurarsi della sua integrità: nel dubbio rivolgersi subito all'Assistenza Tecnica Vortice. Non lasciare parti dell'imballo o i sacchetti ivi contenuti alla portata di bambini o di persone diversamente abili.
- Non sedersi né appoggiare oggetti sull'apparecchio.
- L'uso di qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali, tra le quali:
non toccarlo con mani bagnate o umide;
non toccarlo a piedi nudi;
non permetterne l'utilizzo da parte di bambini o di persone diversamente abili non sorvegliati.
- Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano sorvegliate o preventivamente istruite riguardo al suo uso da persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
- Non utilizzare l'apparecchio in presenza di sostanze o vapori infiammabili come alcool, insetticidi, benzina ecc.
- Se si decide di dismettere definitivamente l'apparecchio, spegnerne l'interruttore e scollegarlo dalla rete elettrica. Riporlo quindi lontano da bambini e da persone diversamente abili.
Avvertenza: questo simbolo indica che è necessario prendere precauzioni per evitare danni al prodotto
- Non apportare modifiche di alcun genere all'apparecchio.
- Non utilizzare l'apparecchio in esterni.
- Per proteggere il compressore dal rischio di guasti, dopo lo spegnimento dell'apparecchio attendere almeno 3 minuti prima di procedere alla sua riaccensione.
• Non lasciare esposto il prodotto ad agenti atmosferici
(pioggia, sole, ecc).
- Usare e trasportare l'apparecchio sempre in posizione verticale.
- Non avviare il condizionatore ad una distanza inferiore a 50 cm da pareti, mobili e tendaggi.
- Non coprire e non ostruire le griglie di aspirazione e mandata dell'apparecchio.
- Non appoggiare oggetti sull'apparecchio
- Non utilizzare l'apparecchio in ambienti umidi o bagnati
- Non spostare l'apparecchio trascinandolo per il cavo di alimentazione
- In caso di danneggiamento del cavo di alimentazione provvedere tempestivamente alla sostituzione, che dovrà essere eseguita presso un Centro Assistenza Vortice
- Quando l'apparecchio non è utilizzato, spegnerne l'interruttore e disinserirne la spina dalla presa di alimentazione
- Usare e trasportare l'apparecchio sempre in posizione verticale.
- Ispezionare periodicamente e visivamente l'integrità dell'apparecchio. In caso d'imperfezioni spegnerlo e contattare subito l'Assistenza Tecnica Vortice.
- L'impianto elettrico a cui è collegato il prodotto deve essere conforme alle norme vigenti.
- L'apparecchio deve essere correttamente collegato ad un impianto di messa a terra, perfettamente funzionante, come previsto dalle vigenti norme di sicurezza elettrica.
- In caso di dubbio, richiedere un controllo accurato da parte di personale professionalmente qualificato.
- Collegare il prodotto alla rete solo se la portata dell'impianto è adeguata rispetto alla potenza massima assorbita.
- Se la presa elettrica è di tipo diverso rispetto alla spina di cui l'apparecchio è munito, farla sostituire da personale qualificato con altra di tipologia corretta. Evitare l'uso di adattatori, prese multiple e/o prolunghe.
- Non tirare il cavo di alimentazione, non porlo in prossimità di fonti di calore e svolgerlo sempre completamente per evitare pericolosi surriscaldamenti.
- Se il prodotto cade o riceve forti colpi farlo verificare subito presso l'Assistenza Tecnica Vortice.
- In caso di cattivo funzionamento e/o guasto, spegnere l'apparecchio e rivolgersi subito all'Assistenza Tecnica Vortice. Per l'eventuale riparazione esigere l'uso di ricambi originali Vortice.
- Spegnere l'apparecchio quando non è utilizzato.
- Non utilizzare mai la spina per accendere e spegnere l'apparecchio, ma ricorrere invece sempre all'apposito interruttore posto sul pannello comandi.
- Non utilizzare mai il prodotto privo dei filtri.

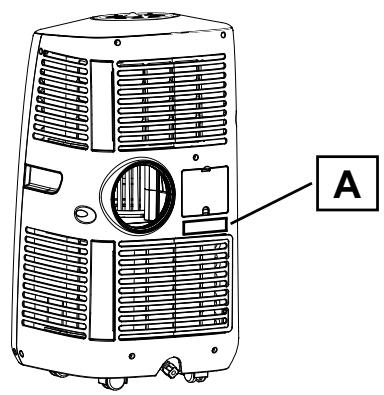

- I dati elettrici della rete devono corrispondere a quelli riportati in targa A (fig.1)
ITALIANO
1
Accorgimenti per ottenere la massima efficienza energetica
- Non utilizzare l'apparecchio in ambienti di volumetria superiore a quella consigliata (mod 10 m 3 60, mod 12 m 3 72).
• Chiudere porte e finestre.
- Tenere tende e persiane chiuse durante le ore più assolate.
- Mantenere sempre puliti i filtri (Vedi Manutenzione/Pulizia).
- Quando la stanza ha raggiunto la temperatura desiderata ridurre la temperatura e la potenza di ventilazione in precedenza impostata.
Componenti

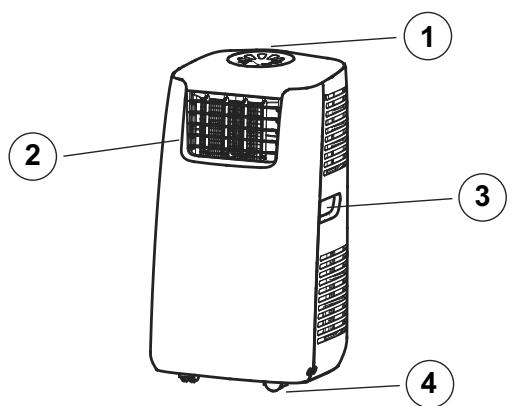

Lato anteriore: (fig.2)
2
2 griglia uscita aria fredda;
3 maniglia trasporto;
4 ruota piroettante;

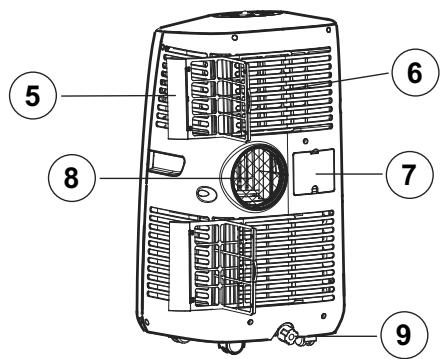

Lato posteriore (fig 3)
3
5 filtro aria;
6 griglia aspirazione aria;
7 alloggiamento cavo;
8 griglia uscita aria calda;
9 foro scarico condensa con tappo di chiusura;

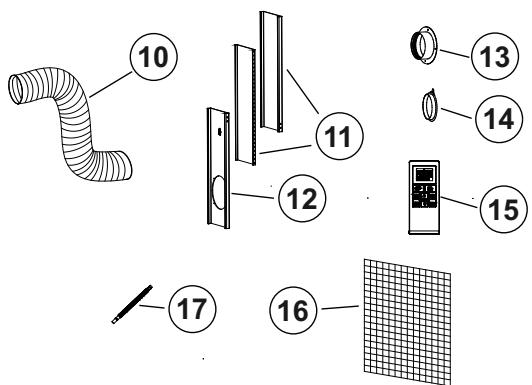

Accessori in dotazione (fig.4)
4
10 tubo flessibile per scarico aria calda;
11 pannello per finestre (da inserire nello spazio lasciato per il passaggio del tubo di scarico dell'aria calda);
12 pannello per finestra (da inserire nello spazio lasciato aperto per il passaggio del tubo di scarico dell'aria calda) con foro per l'inserimento del tubo flessibile;
13 connettore tondo, da inserire nel foro praticato nel vetro o nella parete da cui si intende evacuare l'aria calda, e destinato ad accogliere il tubo flessibile;
14 tappo di chiusura dell'adattatore descritto al punto 13;
15 telecomando;
16 filtro ai carboni attivi;
17 tubo per scarico continuo condensa;
ITALIANO
Installazione

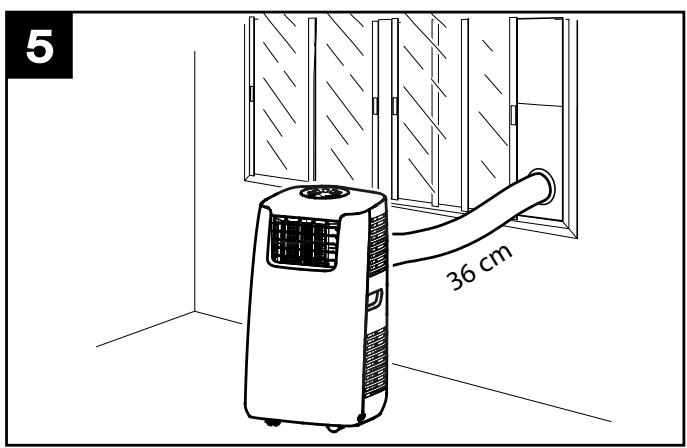

Installazione del tubo di scarico dell'aria calda Utilizzo dei pannelli finestra (fig.5)
- Montare il connettore tondo (13) sull'estremità del tubo flessibile (10).
- Inserire l'estremità del tubo flessibile nella cavità presente nel pannello forato (12).

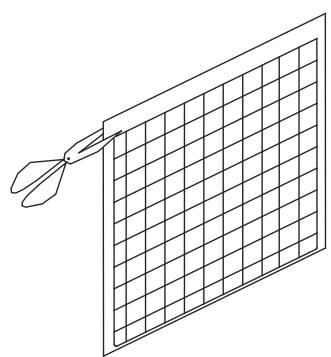

- Qualora i pannelli risultassero troppo larghi, ritagliare a misura le porzioni in eccesso per assicurarne il corretto accoppiamento con la finestra.

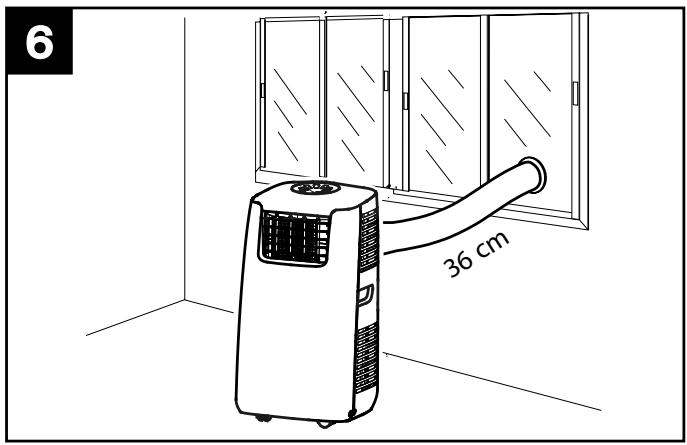

- Scarico diretto attraverso una parete o un vetro (fig.6)
- Montare il connettore tondo (13) sull'estremità della tubazione di scarico.
- Realizzare un foro (di diametro maggiore di 152 mm) nel vetro o nella parete di destinazione, per inserirvi il connettore tondo.
Quando l'apparecchio è staccato dalla finestra o parete, chiudere il foro ivi praticato mediante il tappo (14) fornito in dotazione.

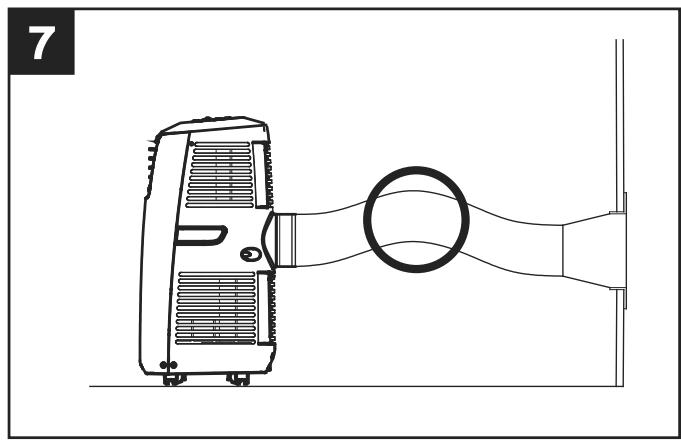

La tubazione di scarico dell'aria calda di cui l'apparecchio è munito può essere estesa da 300 a 1500 mm (fig 7,8); se ne raccomanda l'impiego nell'estensione minima possibile (fig. 9).

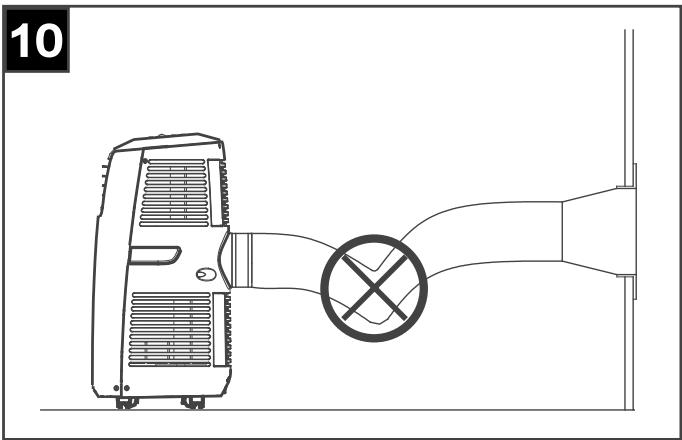

Prestare attenzione ad evitare brusche pieghe nel tubo flessibile (fig. 10), nelle quali l'aria calda potrebbe rimanere intrappolata per poi diffondersi nell'ambiente e causare, al contempo, l'attivazione del dispositivo automatico di protezione termica.
La lunghezza della tubazione flessibile è stata appositamente calcolata in funzione delle specifiche dell'apparecchio. Si raccomanda pertanto di evitarne la sostituzione o il prolungamento, possibili cause di malfunzionamenti.
Installazione dei filtri ai carboni attivi
Estrarre il telaio del filtro dall'apparecchio (fig. 11)
11
Separare il dispositivo di fissaggio del filtro dal telaio (fig.12)
12
Estrarre il filtro dal sacchetto (fig.13)
13

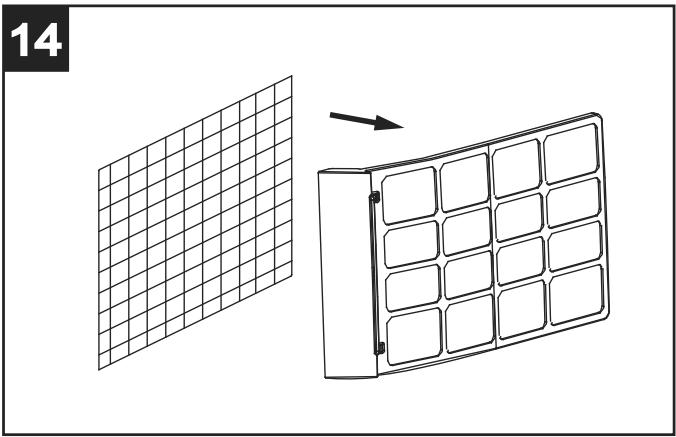

Inserire il filtro nel telaio (fig.14)

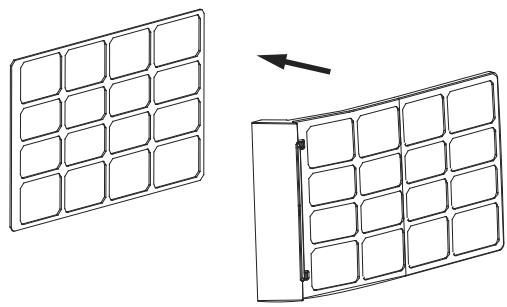

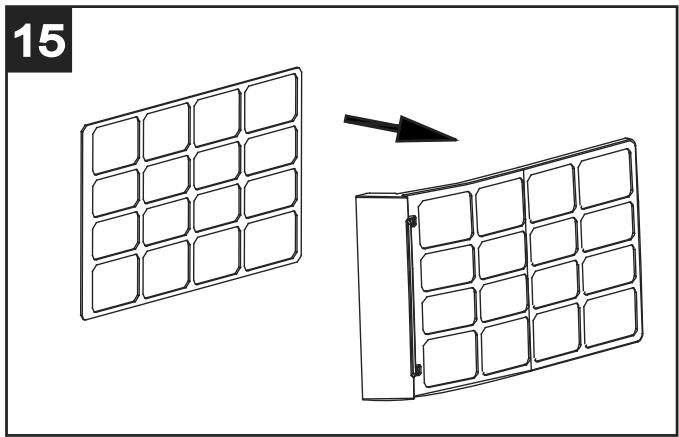

Fissare il filtro riassemblando il dispositivo di fissaggio sul telaio (fig.15)
Reinserire il telaio nell'apparecchio
Funzionamento

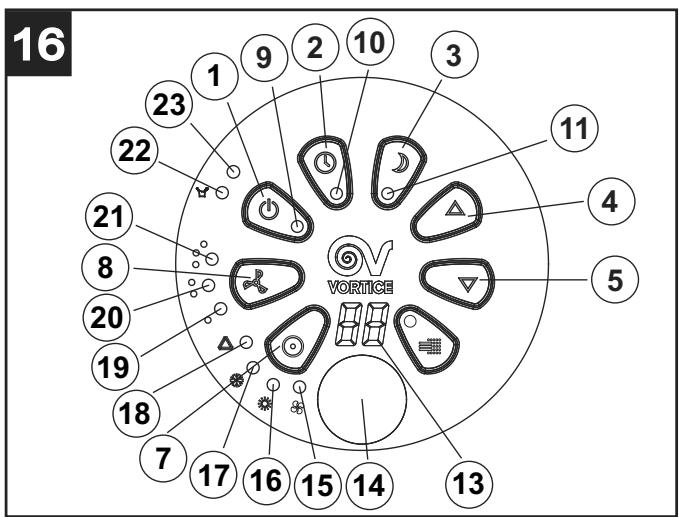

Pannello di controllo (fig 16)
Pulsanti
1 On/off
2 Timer
3 Funzione "Night time" (Notte)
4 Temperatura "UP" (SU)
5 Temperatura "DOWN" (GIU)
7 Operation mode (Modalità di funzionamento)
8 Fan speeds (Velocità di ventilazione)
Indicatori
9 Power Supply (Alimentazione)
10 Timer
11 Funzione "Night" (Notte)
13 Display
14 Slot for receiving signal from remote control unit (Finestra per ricezione segnale da telecomando)
15 Fan mode (Modalità Ventilazione)
16 Dry mode (Modalità Deumidificazione)
17 Cooling mode (Modalità Raffreddamento)
18 Automatic mode (Modalità Auto)
19 Minimum speed (Velocità Minima)
20 Medium speed (Velocità Media)
21 High speed (Velocità Alta)
22 Condensation tank full (Serbatoio condensa pieno)
23 Compressor on (Compressore in funzione)
Funzioni
Accensione/spegnimento
Premere il pulsante ON/OFF: l'apparecchio si attiva in Modalità Cooling alla Velocità Minima; la temperatura preimpostata è 24°C
Tutti gli indicatori si accendono contemporaneamente; il display indica la temperatura ambiente, da 0°C a 50°C
Per spegnere l'apparecchio premere nuovamente il pulsante ON/OFF.
Impostazione modalità di funzionamento
Premere il pulsante MODE per selezionare la modalità di funzionamento desiderata: Fan, Dry, Cooling, Auto: si accenderà l'indicatore relativo alla modalità selezionata. Se la temperatura ambiente scende al di sotto di quella impostata la modalità Cooling viene disattivata e l'apparecchio continua a funzionare in modalità Ventilazione alla velocità precedentemente impostata. Allorchè la temperatura ambiente ritorna a superare il valore pre-impostato, l'apparecchio riprende automaticamente a funzionare in modalità Cooling.
Impostazione Temperatura
Premere i pulsanti “UP” (Temperatura SU) e “DOWN” (Temperatura GIU) per impostare la temperatura desiderata.
Durante la fase di impostazione il display indica la temperatura via via selezionata con i pulsanti. Una volta ultimata questa fase, il display indica invece la temperatura ambiente.
La temperatura preimpostata dell'apparecchio è 24°C.
ITALIANO
Impostazione Velocità di Ventilazione
Premere il pulsante SPEED per selezionare la Velocità di Ventilazione desiderata: Minima, Media, Massima. Contemporaneamente si accenderà l'indicatore relativo alla velocità selezionata.
Impostazione Timer
Premere il pulsante TIMER per impostare le ore di funzionamento desiderate (da 1 a 24 ore): si accenderà l'indicatore del Timer e il display indicherà le ore di funzionamento impostate. Allo scadere del periodo impostato l'apparecchio si spegnerà automaticamente. Premendo il pulsante ad apparecchio spento è altresì possibile preimpostare l'accensione ritardata dell'apparecchio. (p.es: impostando 2 l'apparecchio prenderà a funzionare dopo 2 h).
Impostazione funzione Notte
In modalità raffreddamento, premendo il pulsante SLEEP la temperatura impostata si incrementerà automaticamente di 1°C dopo la prima ora di funzionamento e di 1°C ulteriore dopo la seconda ora. Durante il funzionamento “Notte” la velocità di ventilazione viene automaticamente impostata sul valore minimo. Ripremendo il pulsante SLEEP la temperatura e la velocità ritornano ai valori precedentemente impostati.
NB
L'apparecchio si spegne automaticamente dopo 12 ore di funzionamento continuo in funzione Notte.
NB
la funzione Notte è attivabile unicamente se l'apparecchio è in modalità Cooling (non è invece disponibile Fan o Dry).
Auto-diagnosi
L'apparecchio è dotato di funzione auto-diagnosi. In caso di funzionamento anomalo il display del pannello comandi visualizzerà "E1" o "E2". In questo caso contattare un Centro Assistenza Autorizzata Vortice.
NB

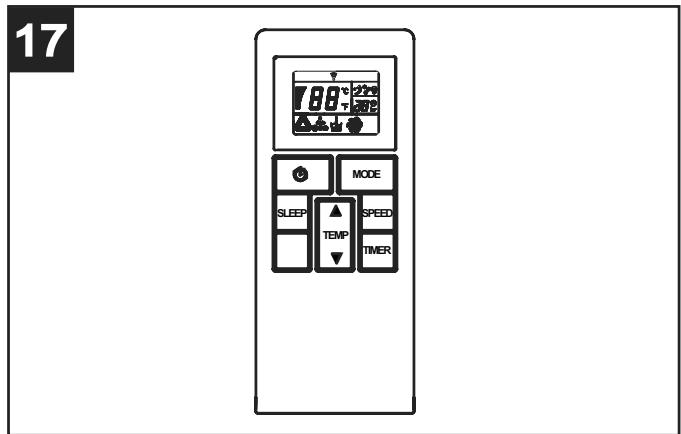

Tutte le funzioni sopra descritte sono attivabile anche tramite il telecomando in dotazione (fig.17).
Modalità "Super Cool"
Per garantire il funzionamento in modalità “Super Cool” assicurarsi del riempimento dell’apposita tanica. A tal fine:

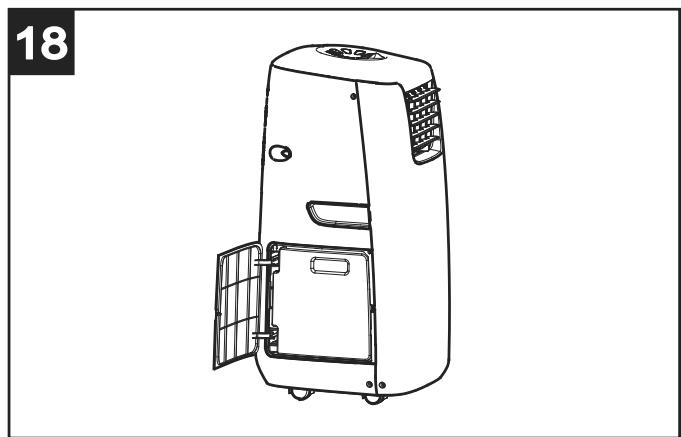

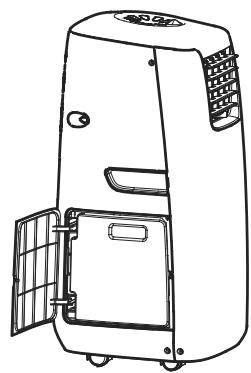

- aprire lo sportello (fig.18);
- reinserire la tanica in posizione.

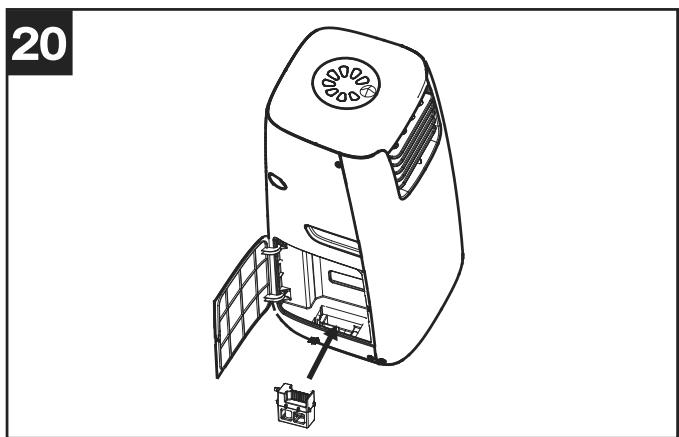

Il filtro può essere estratto e pulito (fig.20)
Quando l'apparecchio funziona in modalità Cooling o Dry l'umidità estratta dall'aria confluisce nel serbatoio interno. Se il serbatoio si riempie il compressore e il motore dell'apparecchio si arrestano: contemporaneamente si accende l'indicatore "Serbatoio condensa pieno". L'apparecchio emette inoltre un segnale acustico. Quando ciò si verifica, per ripristinare il regolare funzionamento dell'apparecchio è necessario procedere nel modo seguente: (fig.21)
1 spegnere l'apparecchio ed evitare di spostarlo, per evitare tracimazioni d'acqua dal serbatoio di raccolta.

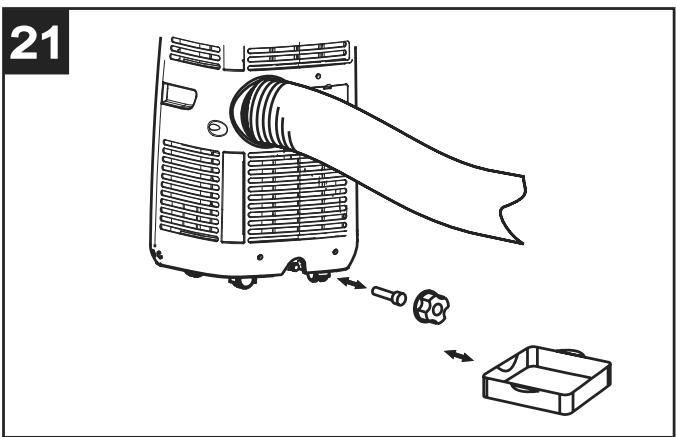

2 posizionare una bacinella sotto l'apparecchio, in corrispondenza del foro di scarico.
3 rimuovere la manopola di scarico e il tappo in gomma dal foro di scarico e permettere all'acqua di defluire.
4 quando la bacinella è quasi piena reinserire il tappo in gomma e svuotare la bacinella
5 ripetere quanto sopra fino a che non si sarà svuotato il serbatoio interno dell'apparecchio
6 riposizionare saldamente il tappo in gomma e la manopola
7 riaccendere l'apparecchio: l'indicatore "Condensation tank full" risulta ora spento.

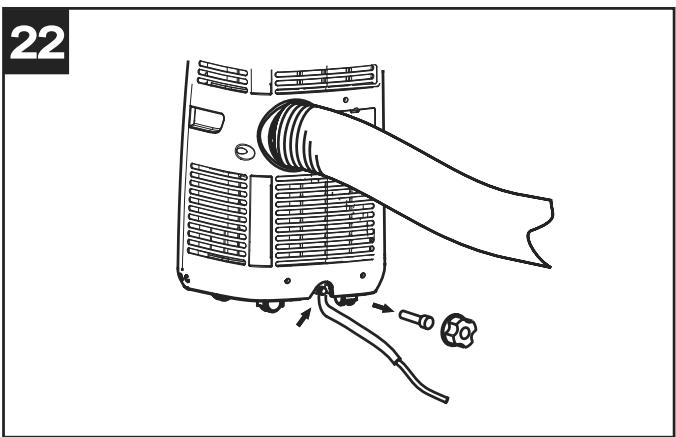

Se si desidera utilizzare l'apparecchio senza la necessità di svuotare periodicamente il serbatoio di raccolta della condensa procedere nel modo seguente: (fig.22)
1 rimuovere la manopola di scarico e il tappo in gomma dal foro di scarico e conservarli per un utilizzo futuro;
2 connettere un'estremità del tubo per il drenaggio continuo della condensa (in dotazione) al foro di scarico, posizionandone l'altro estremo in corrispondenza di uno scarico.
3 il tubo può essere prolungato, connettendolo, mediante opportuna giunzione, ad una prolunga di diametro esterno pari a 18 mm.
NB
Lo scarico deve essere posto ad un'altezza inferiore al livello del foro di scarico dell'apparecchio. Nel caso si opti per il drenaggio continuo della condensa l'indicatore "Serbatoio condensa pieno" non è attivo.
Manutenzione/pulizia
Pulizia del corpo dell'apparecchio
NB
Prima di qualsiasi operazione di pulizia staccare la spina dalla rete elettrica.
Pulire l'apparecchio usando un panno inumidito con acqua tiepida (non più di 40°C) e sapone neutro. Non usare solventi o detergenti aggressivi.

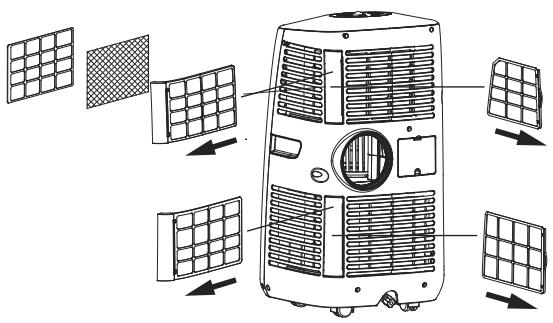

Pulizia dei filtri
Utilizzare un aspirapolvere oppure scuotere delicatamente i filtri per rimuovere la polvere in essi raccolta; sciacquare poi i filtri sotto acqua corrente (di temperatura non superiore a 40°C), lasciandoli asciugare prima di rimontarli.
NB
Non accendere mai l'apparecchio senza i filtri montati.
Manutenzione di fine stagione

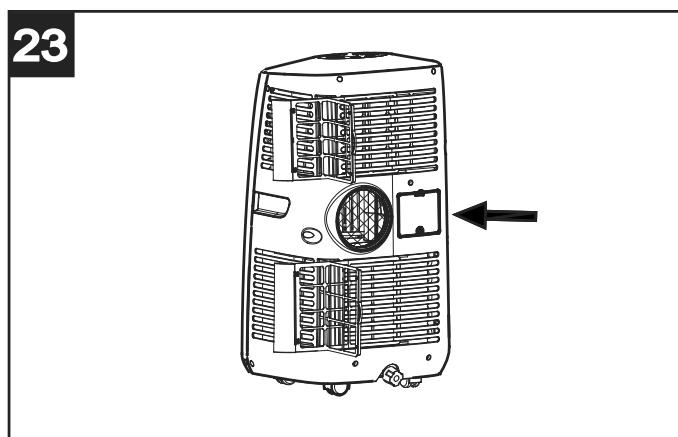

Staccare la spina e riavvolgere il cavo nell'apposito alloggiamento (fig 23).
Svuotare completamente il serbatoio di raccolta della condensa.
Pulire i filtri.
In una giornata di sole far funzionare il condizionatore per alcune ore in modalità Ventilazione, in modo che
ITALIANO
l'interno possa asciugarsi completamente.
Si raccomanda di riporre l'apparecchio nell'imballo originale evitando il posizionamento di oggetti pesanti sulla sua sommità.
Ricerca cause di malfunzionamento
Nel caso di malfunzionamento macroscopico dell'apparecchio, prima di procedere alla chiamata ad un Centro Assistenza Autorizzata Vortice si consiglia di eseguire i controlli qui di seguito riportati:
Il climatizzatore non funziona
La spina è correttamente inserita nella presa?
C'è un'interruzione dell'erogazione di corrente?
Gli indicatori del compressore o del “serbatoio condensa pieno” lampeggiano?
La temperatura dell'ambiente è inferiore al valore impostato?
La resa del climatizzatore sembra scarsa
La radiazione solare entra direttamente nell'ambiente?
(In caso affermativo tirare le tende, se presenti)
Ci sono porte o finestre aperte?
L'ambiente è sovraffollato?
C'è una sorgente di calore nell'ambiente?
Il climatizzatore funziona ma sembra senza risultati concreti
Il filtro è sporco o intasato?
Le griglie di aspirazione e/o mandata sono ostruite?
La temperatura ambiente è inferiore al valore pre-impostato?
Il climatizzatore è eccessivamente rumoroso
L'apparecchio è posto su una superficie inclinata o comunque irregolare, tale cioè da dare origine a vibrazioni?
Il pavimento su cui poggia l'apparecchio è irregolare?
Il compressore non funziona
Il limitatore termico a protezione del compressore potrebbe essersi attivato, a causa dell'eccessiva temperatura dell'ambiente. Attendere alcuni minuti prima di provare il riavvio
NB
Non tentare mai di riparare o smontare l'apparecchio, ma rivolgersi sempre ad un Centro Assistenza Autorizzato Vortice.
IN ALCUNI PAESI DELL'UNIONE EUROPEA QUESTO PRODOTTO NON RICADE NEL CAMPO DI APPLICAZIONE DELLA LEGGE NAZIONALE DI RECEPIMENTO DELLA DIRETTIVA RAEE E QUINDI NON È IN ESSI VIGENTE ALCUN OBBLIGO DI RACCOLTA DIFFERENZIATA A FINE VITA.
Questo prodotto è conforme alla Direttiva EU2002/96/EC.
Il simbolo del bidone barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.
L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.
Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto.
I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.
