MODE D'EMPLOI ARTIK M12 VORTICE

électrique et mécanique de cet appareil. Conserver toujours cette notice.

Ne pas utiliser cet appareil pour un usage autre que celui décrit dans cette notice.

Contrôler l’intégrité de l’appareil après l’avoir sorti de son emballage : dans le doute, s’adresser immédiatement à un Service après-vente agréé Vortice. Placer les éléments de l’emballage ou les sachets hors de portée des enfants ou des personnes handicapées. Ne rien poser sur l’appareil et ne pas s’y asseoir (fig. 1). L’utilisation de tout appareil électrique implique le respect de quelques règles fondamentales dont, entre autres : ne pas toucher l’appareil avec les mains mouillées ou humides ; ne pas toucher l’appareil pieds nus ; interdire son utilisation aux enfants et aux personnes handicapées sans surveillance. Cet appareil n’est pas approprié à l’emploi de la part de personnes (y compris les enfants) avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissance, à moins qu’elles ne soient surveillées ou qu’elles n‘aient été instruites au sujet de l’emploi de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. Ne pas utiliser l’appareil en présence de substances ou de vapeurs inflammables telles que l’alcool, les insecticides, l’essence, etc. Si l’on décide d’éliminer définitivement l’appareil, éteindre l’interrupteur et couper l’alimentation électrique. Ne pas le laisser à la portée des enfants ou des personnes handicapées.

• Ne pas utiliser l’appareil à l’extérieur. • Pour protéger le compresseur contre les pannes, après l’extinction de l’appareil attendre au moins 3 minutes avant de le rallumer.

• Ne pas mettre le climatiseur en marche à une distance inférieure à 50 cm de murs, meubles et tentures.

• Ne pas couvrir ni obstruer les bouches d’aspiration et de refoulement de l’appareil. • Ne rien poser sur l’appareil. • Ne pas utiliser l’appareil dans des milieux humides ou mouillés. • Ne pas déplacer l’appareil en le tirant par le cordon d’alimentation. • En cas d’endommagement du câble d’alimentation, le remplacer immédiatement ; cette opération devra être réalisée par un Service après-vente Vortice. • Lorsque l’appareil n’est pas utilisé, l’éteindre au moyen de l’interrupteur et débrancher la fiche de la prise de courant. • Utiliser et transporter l’appareil toujours en position verticale. • Vérifier périodiquement et de visu si l’appareil est en bon état. En cas de défectuosité, l’éteindre et contacter immédiatement un Service après-vente agréé Vortice. • L’installation électrique à laquelle l’appareil est branché doit être conforme aux normes en vigueur. • L’appareil doit être correctement relié à une installation efficace de mise à la terre, comme prévu par les normes de sécurité électrique en vigueur. • En cas de doute, demander un contrôle soigné de la part de personnel professionnellement qualifié. • Brancher l’appareil au réseau uniquement si la puissance de l’installation est adaptée à la puissance maximale absorbée. • Si la prise électrique est de type différent par rapport à la fiche dont l’appareil est équipé, la faire remplacer par du personnel qualifié avec une autre de typologie correcte. Éviter l’emploi d’adaptateurs, de prises multiples et/ou de rallonges. • Ne pas tirer sur le cordon d’alimentation, ne pas le placer à proximité de sources de chaleur et le dérouler entièrement pour exclure les surchauffes dangereuses. • Si l’appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement auprès d’un Service aprèsvente agréé Vortice. • En cas de dysfonctionnement et/ou de panne, éteindre l’appareil et s’adresser immédiatement à un Service après-vente agréé Vortice. Exiger, en cas de réparation, l’emploi de pièces détachées originales Vortice. • Éteindre l’appareil lorsqu’il n’est pas utilisé. • Ne jamais allumer ou éteindre l’appareil à l’aide de la fiche ; utiliser au contraire l’interrupteur situé sur le bandeau de commande. • Ne jamais utiliser l’appareil sans filtres. • Les données électriques du réseau doivent correspondre à celles inscrites sur la plaque A (Fig.1).

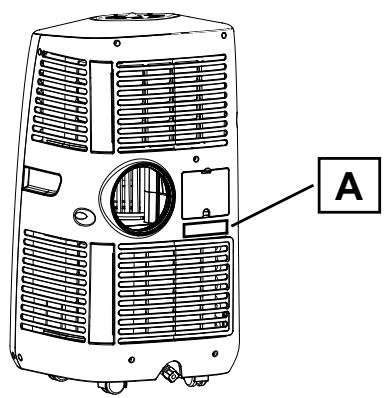

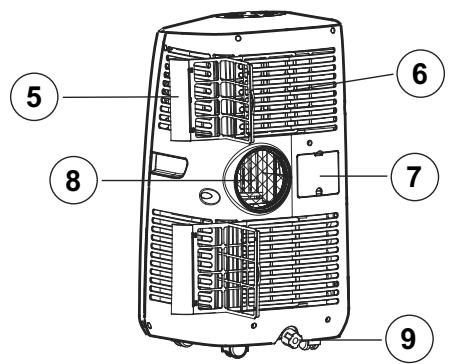

FRANÇAIS Arrière (fig.3)

• Fermer les rideaux et les volets durant les heures les plus chaudes.

• Nettoyer toujours les filtres (voir Entretien/Nettoyage). • Lorsque la pièce atteint la température désirée, diminuer la température et la puissance de ventilation précédemment programmées.

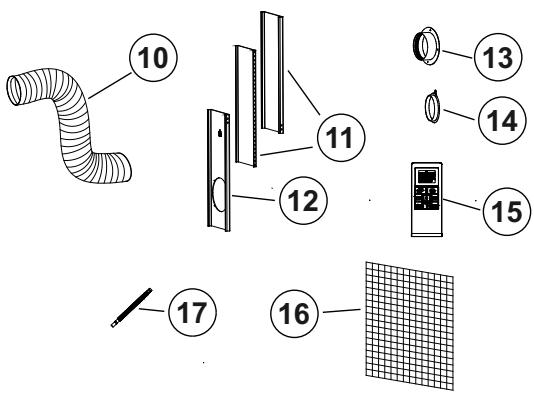

13 connecteur rond, à insérer dans le trou pratiqué dans la vitre ou à l’endroit où on veut évacuer l’air chaud, destiné à accueillir le tuyau souple ; 14 bouchon de l’adaptateur décrit au point 13 ; 15 télécommande ; 16 filtre aux charbons actifs ; 17 tuyau pour évacuation continue de la condensation ;

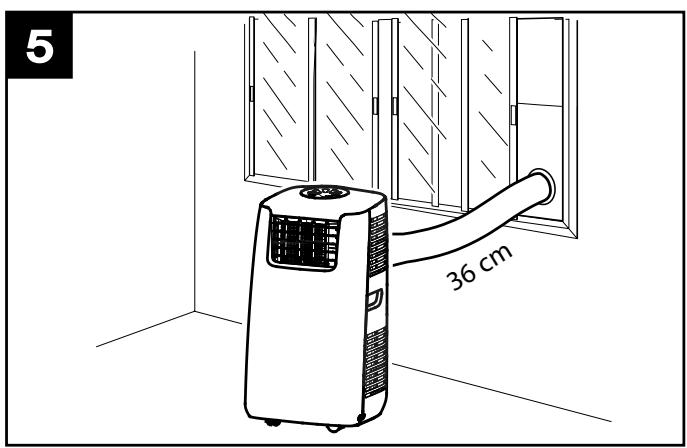

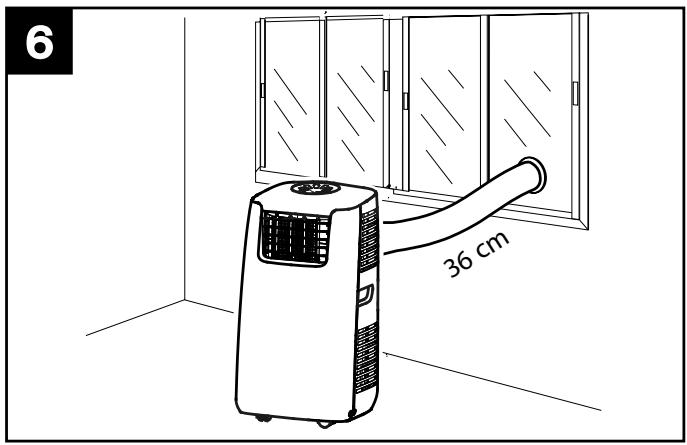

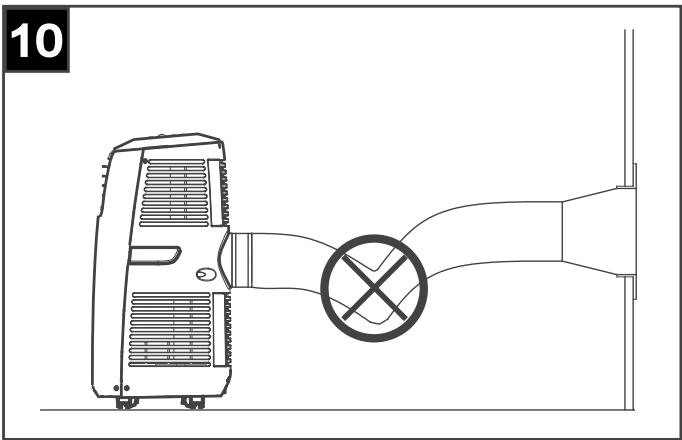

- Évacuation directe à travers un mur ou une vitre (fig.5)

Lorsque l’appareil est détaché de la fenêtre ou de la cloison, fermer le trou y ayant été pratiqué au moyen du bouchon (14) fourni.

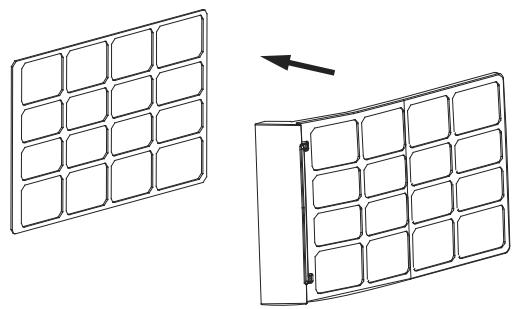

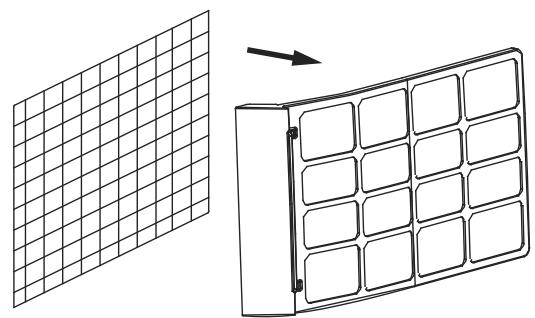

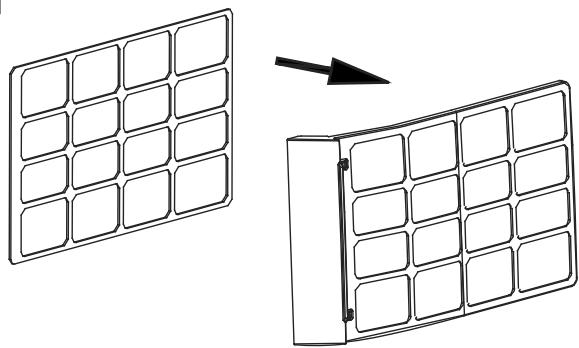

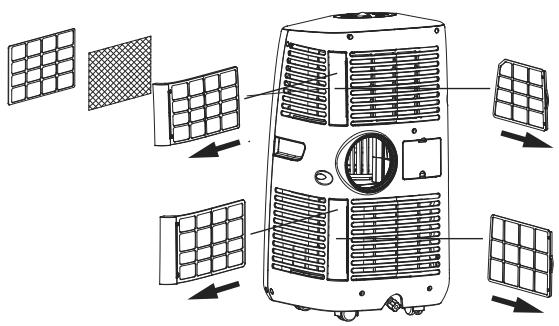

Extraire le cadre du filtre de l’appareil (fig.11)

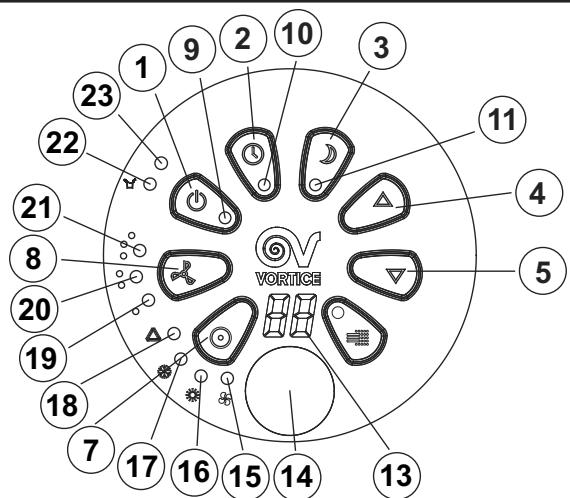

Appuyer sur les boutons “UP” (Température +) et

“DOWN ” (Température -) pour régler la température désirée. Durant la phase de programmation, l’écran indique la température sélectionnée au fur et à mesure avec les boutons. Une fois cette phase terminée, l’écran indique la température ambiante. La température programmée sur l’appareil est 24°C.

FRANÇAIS Programmation vitesse de Ventilation

Appuyer sur le bouton SPEED pour sélectionner la vitesse de Ventilation désirée : Minimum, Moyenne, Maximum. L’indicateur correspondant à la vitesse sélectionnée s’allumera. Programmation Minuterie Appuyer sur le bouton TIMER pour programmer les heures de fonctionnement désirées (de 1 à 24 heures) : l’indicateur de la Minuterie s’allumera et l’écran affichera les heures de fonctionnement programmées. À la fin de la période programmée, l’appareil s’éteindra automatiquement. En appuyant sur le bouton lorsque l’appareil est éteint, il est également possible de préprogrammer l’allumage retardé de l’appareil. (par ex. : en programmant 2, l’appareil commencera à fonctionner après 2 h) Programmation fonction Nuit En mode refroidissement, en appuyant sur le bouton SLEEP, la température programmée augmentera automatiquement de 1°C après la première heure de fonctionnement et de 1°C encore après la seconde heure. Durant le fonctionnement “Nuit”, la vitesse de ventilation est automatiquement programmée sur la valeur minimum. En appuyant à nouveau sur le bouton SLEEP, la température et la vitesse retourneront aux valeurs précédemment programmées. N.B L’appareil s’éteint automatiquement après 12 heures de fonctionnement continu en fonction Nuit. N.B La fonction Nuit ne peut être activée que si l’appareil est en mode Cooling (Fan et Dry ne sont pas disponibles) Autodiagnostic L’appareil est équipé d’une fonction d’autodiagnostic. En cas de fonctionnement anormal, l’écran du bandeau de commande visualise “E1” ou “E2”. Dans ce cas, contacter un Service après-vente agréé Vortice.

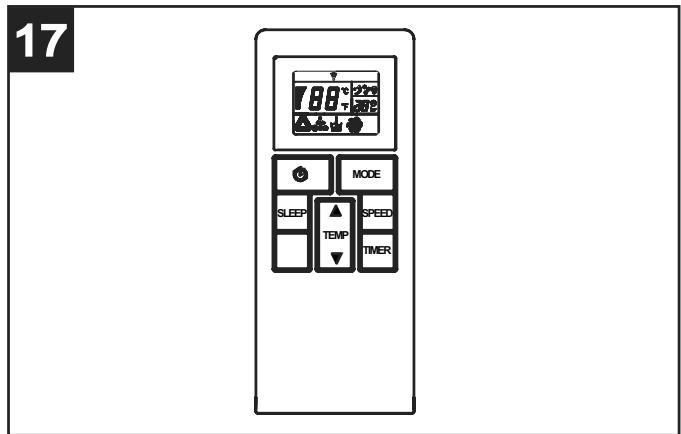

Alimenter la télécommande avec des batteries au lithium 3V type CR2025.

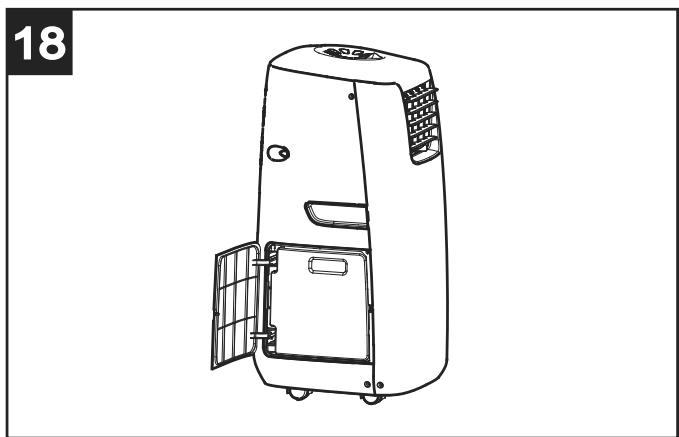

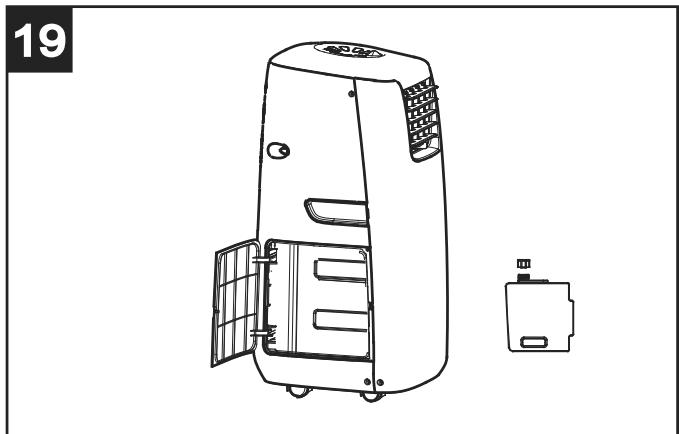

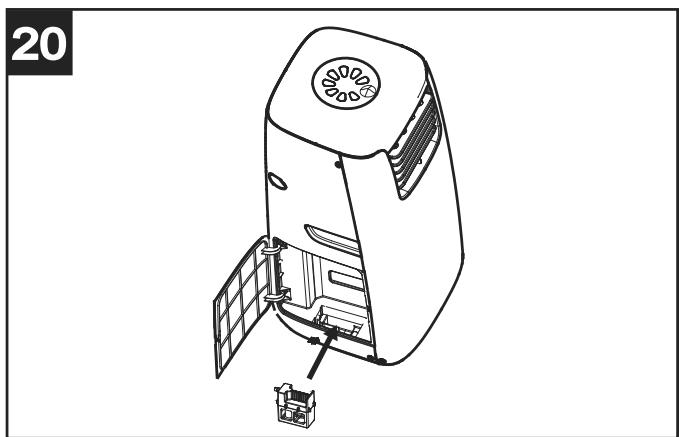

Mode “Super Cool” Pour garantir le fonctionnement en mode “Super Cool” vérifier que le bidon spécial soit plein. À cet effet : • ouvrir la porte (fig.18) ;

3 le tuyau peut être rallongé en le connectant, avec une jonction opportune, à une rallonge de diamètre extérieur

égal à 18 mm. N.B L’évacuation doit se situer à une hauteur inférieure au niveau de l’orifice d’évacuation de l’appareil. Si l’on opte pour le drainage continu de la condensation, l’indicateur “Réservoir condensation plein” n’est pas actif.

Entretien / Nettoyage

Nettoyage du corps de l’appareil

1 éteindre l’appareil et éviter de le déplacer pour éviter les débordements d’eau du réservoir de récupération.

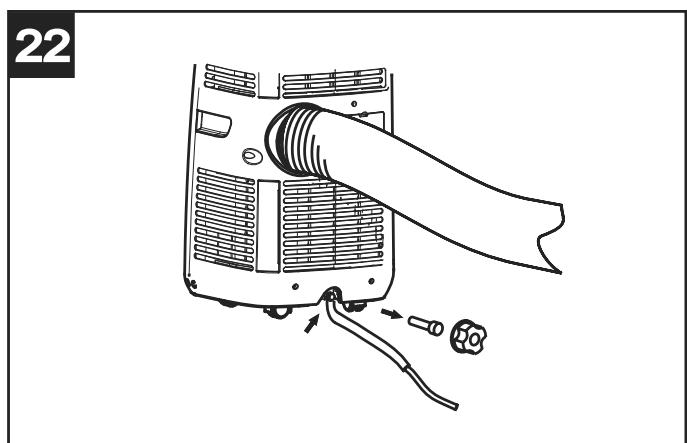

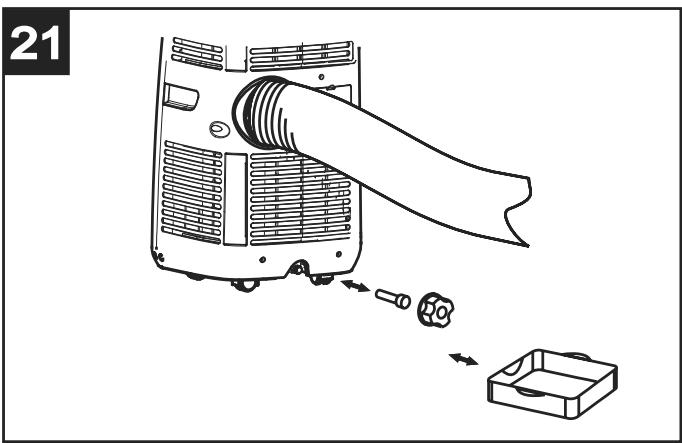

2 positionner un bac sous l’appareil, à la hauteur de l’orifice d’évacuation. 3 enlever la manette d’évacuation et le bouchon en caoutchouc de l’orifice d’évacuation pour permettre à l’eau de s’écouler. 4 lorsque le bac est presque plein, réintroduire le bouchon en caoutchouc et vider le bac 5 répéter les opérations ci-dessus jusqu’à ce que le réservoir intérieur de l’appareil soit vide 6 repositionner fermement le bouchon en caoutchouc et la manette 7 rallumer l’appareil : l’indicateur “Condensation tank full” doit être éteint. Si l’on désire utiliser l’appareil sans avoir besoin de vider périodiquement le réservoir de récupération de la condensation, procéder de la manière suivante : (fig.22)

N.B Avant d’effectuer toute opération de nettoyage, retirer la

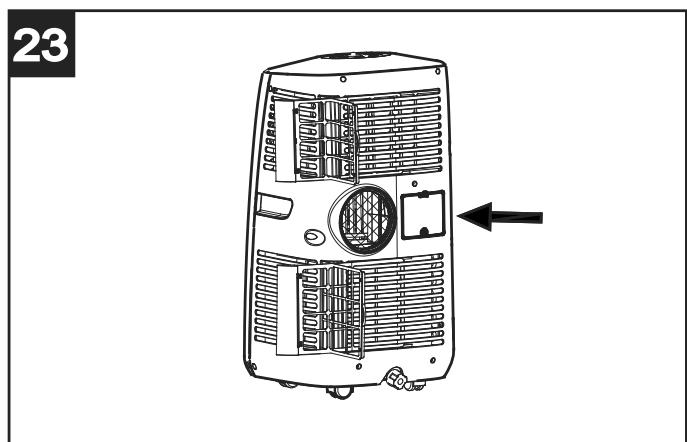

fiche du réseau électrique. Nettoyer l’appareil avec un chiffon imbibé d’eau tiède (inférieure à 40°C) et du savon neutre. Ne pas utiliser de solvants ou détergents agressifs. Nettoyage des filtres Utiliser un aspirateur ou secouer délicatement les filtres pour éliminer la poussière ; rincer ensuite les filtres sous l’eau (température non supérieure à 40°C), et les laisser sécher avant de les remonter. N.B Ne jamais allumer l’appareil sans les filtres. Entretien de fin de saison Détacher la fiche et enrouler le cordon dans son logement (fig.23).

Nettoyer les filtres.

Par une journée ensoleillée, faire fonctionner le

FRANÇAIS climatiseur en ventilation pendant quelques heures de telle sorte que toutes les parties internes puissent sécher complètement.

Il est recommandé de ranger l’appareil dans son emballage d’origine et d’éviter de mettre des objets lourds dessus.

Recherche causes de dysfonctionnement

En cas de dysfonctionnement important de l’appareil, avant de contacter un Service après-vente agréé Vortice, nous conseillons d’effectuer les contrôles suivants : Le climatiseur ne fonctionne pas La fiche est-elle correctement insérée dans la prise ? Y a-t-il une coupure de courant ? Les indicateurs du compresseur ou du “réservoir de condensation plein” clignotent-ils ? La température de la pièce est-elle inférieure à la valeur programmée ? Le rendement du climatiseur semble médiocre Les rayons du soleil entrent directement dans la pièce ? (si oui, fermer les rideaux si présents) Y a-t-il des portes ou des fenêtres ouvertes ? La pièce est-elle bondée ? Y a-t-il une source de chaleur dans la pièce ? Le climatiseur fonctionne mais ne semble pas donner des résultats concrets Le filtre est-il sale ou obstrué ? Les grilles d’aspiration et/ou de refoulement sont-elles obstruées ? La température ambiante est-elle inférieure à la valeur préalablement définie ? Le climatiseur est excessivement bruyant L’appareil se trouve-t-il sur une surface inclinée ou irrégulière pouvant créer des vibrations ? Le sol sur lequel repose l’appareil est-il irrégulier ? Le compresseur ne fonctionne pas Le limiteur thermique de protection du compresseur pourrait s’être activé à cause de la température excessive de la pièce. Attendre quelques minutes avant d’essayer de le rallumer

Information importante pour l’élimination compatible avec l’environnement

DANS CERTAINS PAYS DE L’UNION EUROPÉENNE, CE PRODUIT NE FAIT PAS PARTIE DU DOMAINE D’APPLICATION DE LA LOI NATIONALE D’ASSIMILATION DE LA DIRECTIVE DEEE ET PAR CONSÉQUENT, IL N’Y EXISTE AUCUNE OBLIGATION DE COLLECTE DIFFÉRENCIÉE À LA FIN DE SA DURÉE DE VIE. Cet appareil est conforme à la Directive EU2002/96/EC. Le symbole du bidon barré présent sur l’appareil indique que l’appareil, à la fin de sa durée de vie utile, doit être traité séparément des déchets domestiques et par conséquent doit être remis à un centre de collecte différenciée pour équipements électriques et électroniques ou bien remis au revendeur au moment de l’achat d’un nouvel appareil équivalent. L’utilisateur est responsable de la remise de l’appareil à la fin de sa durée de vie aux structures appropriées de collecte, sous peine de sanctions prévues par la législation en vigueur en matière de déchets. La collecte différenciée pour l’envoi successif de l’appareil non utilisé au recyclage, au traitement et à l’élimination compatible avec l’environnement contribue à éviter les effets néfastes possibles sur le milieu et sur la santé et favorise le recyclage des matériaux qui composent l’appareil. Pour plus d’informations sur les systèmes de collecte disponibles, s’adresser au service local d’élimination des déchets ou au magasin dans lequel l’achat a été effectué. Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l’élimination compatible avec l’environnement tant directement qu’en participant à un système collectif.

N.B Ne jamais essayer de réparer ou de démonter l’appareil ; s’adresser toujours à un Service après-vente agréé

• Si la toma de corriente no es compatible con el enchufe que posee el aparato, deberá ser sustituida por profesionales cualificados.

No utilizar adaptadores, enchufes múltiples ni alargadores. • No tirar del cable de alimentación ni colocarlo cerca de las fuentes de calor. Desenrollar todo el cable para evitar que se recaliente. • Si el aparato se cae o recibe un golpe fuerte, contactar inmediatamente con un proveedor autorizado de Vortice. • Si el aparato no funciona correctamente o se avería, apagarlo y ponerse en contacto inmediatamente con un proveedor autorizado de Vortice. Solicitar recambios originales Vortice para la reparación. • Apagar el aparato cuando no se utiliza. • No apagar y encender el aparato desde el enchufe, utilizar el interruptor del panel de mandos. Selección de la temperatura Presionar las teclas “UP” (AUMENTAR temperatura) y “DOWN” (REDUCIR temperatura) para seleccionar la temperatura deseada. Durante la fase de ajuste el display muestra la temperatura seleccionada con las teclas. Al completar esta fase, el display indica la temperatura ambiente. la temperatura predefinida es 24 °C.

ESPAÑOL Selección de la Velocidad de Ventilación

Pulsar la tecla SPEED para seleccionar la Velocidad de Ventilación deseada: Mínima, Media, Máxima. Al mismo tiempo, se encenderá el indicador relativo a la velocidad seleccionada. Selección del Temporizador Pulsar la tecla TIMER para seleccionar las horas de funcionamiento (de 1 a 24 horas): se encenderá el indicador del temporizador y el display indicará las horas de funcionamiento programadas. Al cumplirse el tiempo programado el aparato se apagará en automático. También es posible programar el encendido diferido pulsando la tecla cuando el aparato está apagado. (por ejemplo: seleccionando 2, el aparato empezará a funcionar a las 2 h) Selección de la función Noche Pulsando la tecla SLEEP en modalidad de refrigeración, la temperatura programada aumentará automáticamente 1 °C a partir de la primera hora de funcionamiento y 1 °C más en la segunda hora. Durante el funcionamiento “Noche” la velocidad de ventilación desciende automáticamente al valor mínimo. Pulsando nuevamente la tecla SLEEP, la temperatura y la velocidad regresan a los valores programados. Nota El aparato se apaga automáticamente a las 12 horas de funcionamiento continuo en función Noche. Nota la función Noche sólo se activa si el aparato está funcionando en modalidad de Cooling (no está disponible en modalidad de Fan ni de Dry)

Alimentar el mando a distancia con baterías de litio 3V tipo CR2025.

Modalidad “Super Cool” Para garantizar el funcionamiento en modalidad “Super
