MANUALE UTENTE EFV716K ELECTROLUX

IT LIBRETTO DI USO ITALIANO

PENSATI PER VOI Grazie per aver acquistato un’apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull’assistenza: www.electrolux.com registrare il vostro prodotto e ricevere un servizio migliore: www.electrolux.com/productregistration acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

CONSIDERAZIONI AMBIENTALI Riciclare i materiali con il simbolo . Buttare l’imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

SERVIZIO CLIENTI E MANUTENZIONE Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l’Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell’apparecchio (PNC), numero di serie. Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e suggerimenti generali Informazioni sull’ambiente. Con riserva di modifiche

ISTRUZIONI DI SICUREZZA Avvertenza! Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati alla cappa derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione, manutenzione e manutenzione lampade utilizzare guanti da lavoro. L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Avvertenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto

previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

2.USO La cappa serve per aspirare i fumi e vapori derivanti dalla cottura. Nel libretto di installazione allegato è indicata quale versione è possibile utilizzare per il modello in Vs. possesso tra la versione aspirante ad evacuazione esterna filtrante a ricircolo interno

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

ITALIANO La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

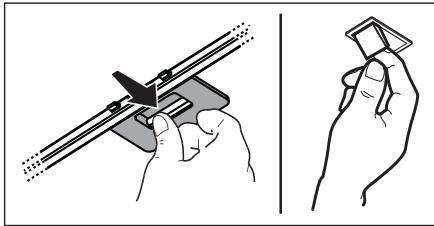

4.1 Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

EFB90981OX - EFL10965OX La cappa è provvista di una funzione di collegamento “senzafili” (wireless) con il piano di cottura per la regolazione automatica della velocità più idonea. Consultate il libretto istruzioni del piano di cottura per verificare la presenza e compatibilità di questa funzione. Nel caso di primo collegamento alla rete elettrica o di interruzione improvvisa della corrente elettrica (blackout) attendere 1 minuto per permettere alla cappa di ripristinare il collegamento con il piano di cottura.

4. MANUTENZIONE Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione! L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.

4.2 Filtro ai carboni attivi NON lavabile La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato

5. COMANDI La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l’illuminazione del piano di cottura. Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l’aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. I comandi si trovano nel pannello frontale dell’apparecchio: 1

1 Tasto ON/OFF motore Premere questo tasto per accendere la cappa, viene selezionata la velocità (potenza) di aspirazione A cappa accesa (qualsiasi velocità) premere questo tasto per spegnere la cappa. 2 Tasto di selezione delle velocità A cappa spenta, premere questo per selezionare la velocità (potenza) di aspirazione 1. Premendo ancora è possibile selezionare le velocità (potenze) di aspirazione disponibili: Velocità (potenza) di aspirazione 1: nel diplay appare il numero “1” Velocità (potenza) di aspirazione 2: nel diplay appare il numero “2” Velocità (potenza) di aspirazione 3: nel diplay appare il numero “3” Velocità (potenza) di aspirazione intensiva: nel diplay appare il numero “4” (lampeggiante) La velocità (potenza) di aspirazione intensiva si attiva per un tempo limitato (5 minuti circa) dopodichè la cappa automaticamente si posiziona alla velocità (potenza) di aspirazione 2. Per disattivare la velocità (potenza) di aspirazione intensiva prima del tempo: premere il tasto 2 - la cappa si posiziona alla velocità (potenza) di aspirazione 2 o il tasto 1 : la cappa si spegne. 3 Tasto ON/OFF illuminazione 4 Tasto per il funzionamento a tempo limitato 5 Display

Funzionamento a tempo limitato Questa funzione permette di temporizzare la velocità (potenza) di aspirazione selezionata e si attiva premendo il tasto 4 , dopo che il tempo è trascorso la cappa si spegne. Il funzionamento a tempo limitato è disponibile con le seguenti impostazioni: • Velocità (potenza) di aspirazione 1: - 20 Minuti (sul display appare il numero “1” e lampeggia un piccolo LED) • Velocità (potenza) di aspirazione 2: - 15 Minuti (sul display appare il numero “2” e lampeggia un piccolo LED) • Velocità (potenza) di aspirazione 3: - 10 Minuti (sul display appare il numero “3” e lampeggia un piccolo LED) • Velocità (potenza) di aspirazione intensiva: - 5 Minuti (sul display appare il numero “4” e lampeggia un piccolo LED) Premere il tasto 1 o il tasto 4 per spegnere la cappa prima del tempo; premendo il tasto 2 la cappa ritorna alla velocità ed impostazioni precedenti. Indicatore di saturazione del filtro grassi Dopo 80 ore di funzionamento, nel display inizia a lampeggiare il numero “1”. Per resettare l’indicatore di saturazione, premere e mantenere premuto il tasto 1 per 3 secondi circa. Eseguire la manutenzione del filtro grassi come indicato in questo manuale. Indicatore di saturazione del filtro grassi Dopo 80 ore di funzionamento, nel display appaiono alternati la velocità impostata e la lettera “F”. Indicatore di saturazione del filtro al carbone Dopo 320 ore di funzionamento, nel display appaiono alternati la velocità impostata e la lettera “C”. Reset indicatore di saturazione Per resettare l’indicatore di saturazione, accendere la cappa e premere e mantenere premuto il tasto 1 per 3 secondi circa. Eseguire la manutenzione dei filtri come indicato in questo manuale. Nel caso che entrambi gli indicatori di saturazione filtri “F” e “C” inizino a lampeggiare, procedere con l’operazione di reset per due volte. L’indicatore di saturazione del filtro al carbone non è normalmente attivo e se la cappa viene utilizzata in versione filtrante deve essere attivato la prima volta manualmente.

ITALIANO Attivazione dell‘indicatore di saturazione del filtro al carbone: Spegnere le cappa e premere contemporaneamente i tasti 2 e 3 per 3 secondi. Sul display lampeggiano per 2 secondi le lettere “F” e “C” ad indicare l‘avvenuta attivazione dell‘indicatore di saturazione del filtro al carbone. Disattivazione dell‘indicatore di saturazione del filtro al carbone: Spegnere le cappa e premere contemporaneamente i tasti 2 e 3 per 3 secondi. Sul display lampeggia per 2 secondi solo la lettera “F” ad indicare l‘avvenuta disattivazione dell‘indicatore di saturazione del filtro al carbone. Allarme Temperatura La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona display sia troppo elevata. La condizione di allarme viene indicata dal display con la lettera “t” lampeggiante. Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme. Si può uscire da questa modalità premendo il tasto “2”. Ogni 30” il sensore verifica la temperatura ambiente della zona display. 5.1 Hob2Hood EFB90981OX - EFL10965OX La cappa è provvista di una funzione di collegamento “senzafili” (wireless) con il piano di cottura per la regolazione automatica della velocità più idonea. Consultate il libretto istruzioni del piano di cottura per verificare la presenza e compatibilità di questa funzione. Nel caso di primo collegamento alla rete elettrica o di interruzione improvvisa della corrente elettrica (blackout) attendere 1 minuto per permettere alla cappa di ripristinare il collegamento con il piano di cottura.

6. ILLUMINAZIONE La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Attenzione! Non guardare direttamente la luce dei led. Per la sostituzione rivolgersi al servizio assistenza tecnica.
