MANUALE UTENTE 1000I Q-ACOUSTICS

EN FR IT ES DE Serie 1000i

EL Istruzioni d’uso per l’utente e caratteristiche del prodotto

ZH RU Si prega di leggere attentamente quanto segue – contiene informazioni importanti ATTENZIONE!

Questo simbolo indica che l’incartamento corredato a quest’apparecchio contiene istruzioni importanti sul funzionamento e la manutenzione.

RISCHIO DI SCOSSA ELETTRICA NON APRIRE PER RIDURRE IL RISCHIO DI UNA SCOSSA ELETTRICA NON RIMUOVERE LA COPERTURA (O LA PARTE POSTERIORE)

L’INTERNO NON CONTIENE PARTI RIMUOVIBILI DA PARTE DELL’UTENTE PER LA MANUTENZIONE, RIVOLGERSI A PERSONALE QUALIFICATO Leggere le istruzioni. Conservare le istruzioni per un uso futuro. Rispettare tutte le avvertenze inerenti ai rischi. Seguire tutte le istruzioni. Non utilizzare quest’apparecchio in prossimità di acqua. Pulire esclusivamente con un panno asciutto. Non ostruire nessuna apertura per la ventilazione. Installare conformemente alle istruzioni del fabbricante. Non installare in prossimità di fonti di calore come radiatori, valvole di regolazione termica, fornelli o altre apparecchiature (inclusi gli amplificatori)che producono calore. Non inficiare l’efficacia antinfortunistica della spina di tipo polarizzato o con presa di terra. Una spina polarizzata dispone di una coppia di lame, una più larga dell’altra. Una spina con presa di terra dispone di una coppia di lame e di un terzo polo di messa a terra. La lama più ampia o il terzo polo sono in dotazione per l’incolumità dell’utente. Qualora la spina in dotazione non si adatti alla propria presa di corrente, consultare un elettricista che provveda alla sostituzione della presa obsoleta. Proteggere il cavo elettrico da calpestamenti vari o sollecitazioni moleste, in particolare in spine, prese, innesti femmina e prese per apparecchi di uso domestico, nonché nel rispettivo punto d’uscita dall’apparecchio. Utilizzare unicamente gli accessori in dotazione specificamente indicati dal fabbricante. Utilizzare soltanto con un carrello, uno scaffale, un cavalletto, una staffa o un tavolo specificamente indicati dal fabbricante o venduti insieme all’apparecchio.

In caso di utilizzo di carrello, prestare attenzione allo spostamento del combinato dell’apparecchio, onde evitare danni provocati da un ribaltamento. In caso di fulmini o di mancato utilizzo dell’apparecchio per lunghi periodi, staccare la spina. Per qualunque operazione di manutenzione rivolgersi a personale specializzato. La manutenzione è richiesta nel caso in cui l’apparecchio sia stato danneggiato in qualunque modo, come a causa di un danno riportato dal cavo di alimentazione o dalla spina; in caso di spargimento di liquido o di caduta di oggetti all’interno dell’apparecchio; in caso di esposizione dell’apparecchio a pioggia o ad umidità, in caso di malfunzionamento o di caduta dell’apparecchio stesso. Attenzione: onde ridurre il rischio d’incendio o di scossa elettrica, non esporre il prodotto a pioggia o umidità. Il prodotto non deve essere esposto a gocce e spruzzi e sopra il prodotto non deve essere collocato nessun oggetto contenente liquidi, come vasi di fiori. Non collocare sopra il prodotto nessuna fonte di fiamma non protetta, come candele. Avvertenza: L’interruttore d’accensione della rete per il subwoofer è il dispositivo impiegato per scollegare l’unità dall’alimentazione principale. Questo interruttore si trova nel pannello posteriore. Per consentire la facile accessibilità all’interruttore, l’apparecchio deve essere collocato in uno spazio aperto che non presenti ostruzioni, e l’interruttore deve essere in grado di funzionare liberamente. Attenzione: cambiamenti o modifiche non espressamente approvate dal fabbricante potrebbero invalidare l’autorizzazione dell’utente ad azionare questo dispositivo. Manutenzione: l’apparecchiatura per la manutenzione deve essere resa al rivenditore presso cui è stato acquistato l’apparecchio o al rappresentante

Questo simbolo indica che all’interno della presente unità il voltaggio è pericoloso e vi è quindi pericolo di una scossa elettrica.

di zona responsabile della manutenzione. Gli indirizzi dei principali rappresentanti addetti alla manutenzione per tutta l’area britannica sono elencati in questo manuale. Terzi: nell’improbabile eventualità che questo prodotto venga ceduto a terzi, accludere al prodotto le presenti istruzioni sul relativo funzionamento.

Avviso importante agli utenti britannici All’estremità del filo accessorio è collocata una spina approvata nel Regno Unito, dotata di un fusibile 5A. Qualora sia necessaria la sostituzione del fusibile, deve essere usato un fusibile conforme alle norme ASTA o BSI approvato BS1362 con una corrente di 5A. Qualora fosse necessario sostituire la spina, rimuovere il fusibile e smaltire la stessa, in modo sicuro, subito dopo averla recisa dal filo.

Collegare una spina I fili del conduttore isolato di rete presentano un colore che si accorda con il relativo codice: Blu: NEUTRO; Marrone: ATTIVO: poiché questi colori possono non corrispondere alle marcature colorate che identificano i terminali della spina, procedere come segue: il filo BLU deve essere collegato al terminale contrassegnato dalla BS 1362 lettera N o di colore BLU o NERO. Il filo MARRONE deve essere collegato al terminale contrassegnato dalla lettera L o di colore MARRONE o ROSSO.

Serie Q Acoustics 1000i

NON collegare i morsetti dell’altoparlante alla presa di rete.

La serie Q Acoustics 1000i è una gamma d’altoparlanti concepita per soddisfare le più alte aspettative degli appassionati di elettroacustica ad alta fedeltà, fedeli ai 2 canali, e dei cinefili esigenti. La gamma include:

NON esporre gli altoparlanti a freddo, caldo, umidità o luce solare eccessivi.

1010i: Altoparlante compatto provvisto di ripiano libri con bass driver da 100 mm.

Qualora si azionino gli altoparlanti sprovvisti di schermature, prestare attenzione a preservare dai danni le unità del drive.

1030i: supporto compatto da pavimento con un bass driver di 165 mm

NON UTILIZZARE scaffali di ripiego. Sistemare lo scaffale approvato dalla Q-Acoustics seguendo le istruzioni e utilizzando qualunque fissaggio in dotazione. Il vostro rivenditore sarà in grado di consigliarvi.

1050i: supporto da pavimento con due bass driver da 165 mm

NON smontare l’altoparlante per non invalidare la garanzia.

1000Ci: canale centrale con due bass driver da 100 mm, montato a muro se necessario.

Disimballaggio degli altoparlanti

1020i: Altoparlante con ripiano libri con bass driver da 125 mm.

1000Si: Il subwoofer attivo da 100 Watt con un eccitatore di 200 mm e rilevamento di segnale per accensione e spegnimento automatici. Tutti gli altoparlanti passivi sono in bi-wiring salvo quelli 1010i e 1000Ci. Tutti gli altoparlanti si possono mettere in funzione vicino ai monitor televisivi senza effetti indesiderati tranne nel caso del 1000Si, che non deve essere azionato entro il raggio di 500mm da schermi televisivi, monitor o altre attrezzature magnetosensibili. Nessun effetto sugli schermi al plasma e a cristalli liquidi.

Disimballare tutte le componenti degli altoparlanti. Sollevare gli altoparlanti dalle scatole reggendo gli armadietti. Non utilizzare i sacchi di politene per sollevarli. Il 1030i, 1050i, e 1000Si sono pesanti, se necessario, chiedere aiuto per sollevarli. Nel maneggiare gli altoparlanti non trascinarli sul pavimento per non procurare danni – sollevarli prima di spostarli. La confezione contiene: L’altoparlante/i e il manuale del presente prodotto. In aggiunta, la confezione per i seguenti modelli contiene: 1030i e 1050i: Un piedestallo per ogni altoparlante, delle viti, una chiave a brugola per fissare lo scaffale e un set di chiodi per pavimento e coprichiodi.

Prima di procedere con qualunque collegamento agli altoparlanti assicurasi che tutti gli apparecchi sotto tensione del sistema siano spenti alla rete.

1010i, 1020i, 1000Ci: Un set di quattro basi adesive.

In fase di accensione del sistema acustico o di modifica delle fonti di ingresso, impostare il regolatore di volume principale su un livello basso. Alzare poi il livello gradualmente.

Controllare attentamente il prodotto. In caso di parti danneggiate o mancanti, rivolgersi il prima possibile al proprio rivenditore.

NON AZIONARE MAI il sistema acustico a tutto volume. La posizione del regolatore di volume inganna e non segnala il livello effettivo di potenza del sistema. Impostare il volume su toni molto alti può arrecare danni all’udito.

1000Si: Un cavo elettrico CEI adatto alla presa di rete di zona.

Conservare la confezione per il trasporto del prodotto in futuro. In caso di smaltimento dell’imballaggio si prega di attenersi alle norme sul riciclaggio in vigore nella propria area di residenza.

I chiodi sono appuntiti. Fare attenzione! Non collocare mai un altoparlante con i chiodi laddove questo possa arrecare danni! Spostare sempre gli altoparlanti sollevandoli – mai trascinarli!

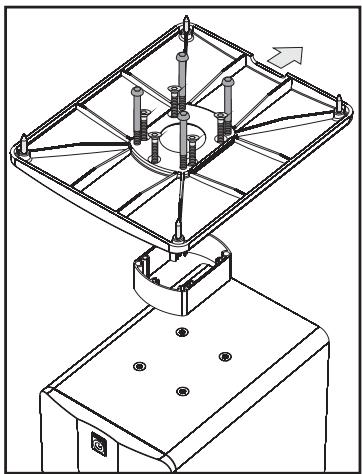

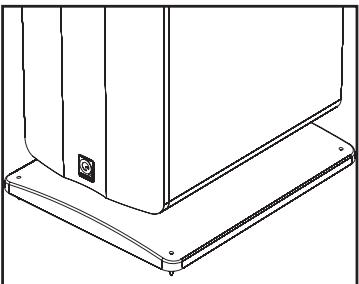

Preparare lo scaffale sul pavimento e i chiodi – 1030i e 1050i

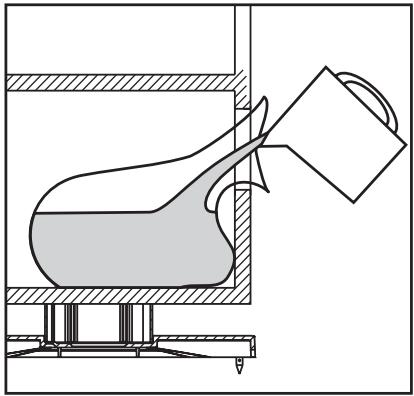

Riempire di terra il 1030i

Disporre un panno soffice o un asciugamano sul pavimento. Capovolgere l’altoparlante e collocarlo sul panno.

Si può riempire l’alloggiamento inferiore del 1030i con un po’ di terra per aiutare la stabilità e smorzare la vibrazione acustica. Questa operazione è del tutto opzionale e, se omessa, non reca alcun tipo di danno.

Lo scaffale è costituito da una base e da una colonna. Fissare la base alla colonna utilizzando le cinque viti corte. In dotazione c’è una chiave di brugola per serrare opportunamente le viti.

• 5kg di terra a secco – l’ideale è la terra da gioco. Non utilizzare la terra in uso nell’edilizia.

Capovolgere lo scaffale e inserire i quattro bulloni lunghi attraverso la base e la colonna; allineare i bulloni con i fori di montaggio posti sul fondo del diffusore e serrare bene per fissarli.

• un recipiente asciutto per versare la sabbia.

Controllare che la parte incavata dello scaffale sia rivolta verso la parte posteriore dell’altoparlante. Inserire i chiodi per metà nella base e riportare l’altoparlante in posizione verticale. (Se il proprio pavimento è in legno o pietra inserire un dispositivo di protezione su ciascun chiodo prima di girare il diffusore per riportarlo in posizione verticale). Quando il diffusore si trova in perfetta posizione verticale, inserire la chiave a brugola in ogni chiodo, dalla parte superiore, e regolare tutti i chiodi interni ed esterni finché l’altoparlante non sia in orizzontale e ben saldo.

• un sacco ampio e robusto di politene.

Rimuovere il tappo posto nel pannello posteriore. Spingere il sacco dentro l’alloggiamento lasciando che il beccuccio sporga di almeno 100 mm. Versare attentamente (o inserire a dosi) la terra nel sacco. Quanto questo sarà colmo, legare il beccuccio in maniera sicura e spingere il sacco nell’alloggiamento. Rimettere il tappo.

1010i, 1020i, 1000Ci Ogni altoparlante è provvisto di quattro basi adesive. Se non si sta già procedendo con il montaggio degli altoparlanti a muro, staccare lo strato dietro ogni base e sistemare ogni base, esercitando pressione con la mano, in ogni angolo del pannello inferiore a 15mm da ciascun bordo.

Posizionamento degli altoparlanti passivi Il simbolo Dolby e il simbolo con la doppia D sono i marchi di fabbrica dei laboratori Dolby.

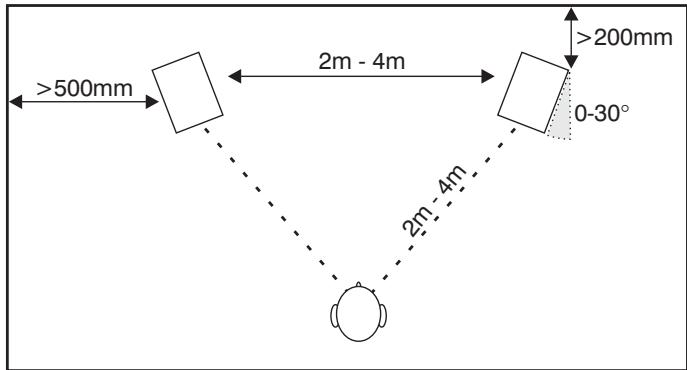

1030i e 1050i Gli altoparlanti 1030i e 1050i vanno collocati almeno a 200mm di distanza dalla parete posteriore e a 500mm di distanza dalle pareti laterali. Una collocazione dei diffusori più ravvicinata alla parete aumenterà pure i toni bassi ma potrebbe comportare un suono roboante e l’assenza della precisione e del dettaglio. I diffusori devono trovarsi a 2m - 4m di distanza l’uno dall’altro e l’ascoltatore, da seduto, deve trovarsi in posizione centrale rispetto ad essi. La leggera rotazione dei diffusori verso il centro affinerà pure l’immagine stereofonica ma può limitare la sorgente acustica.

diffusore può essere collocato ad una distanza più ravvicinata rispetto alla parete posteriore. E’ possibile anche il montaggio dello scaffale. Presso il proprio rivenditore di fiducia è disponibile come optional una staffa studiata specificamente per montare a muro il Q Acoustics 1010i, 1020i e 1000Ci. Sono inoltre disponibili i supporti da pavimento per i modelli 1010i e 1020i. Prepararsi a fare più di una prova per trovare la miglior soluzione possibile che si adatti ai propri gusti ed alla particolare sala d’ascolto privata.

Altoparlanti con effetti 1000Ci Il 1000Ci è stato concepito per esser messo in funzione in prossimità di uno schermo televisivo e in posizione centrale rispetto allo stesso. Si deve collocare subito sopra o sotto lo schermo. Qualora si utilizzasse un normale set televisivo, assicurarsi che la tv abbia la capacità di supportare convenientemente l’altoparlante e che la superficie sommitale dell’apparecchio televisivo sia piana. In caso contrario, si consideri in alternativa la collocazione della Tv su un armadietto con il 1000Ci posizionato su un ripiano fisso e posto subito sotto di essa. Se si dispone di un monitor al plasma o a cristalli liquidi, montare il 1000Ci a muro o su un’altra superficie, purché idonea allo scopo, posta subito sopra o sotto lo schermo.

Alcune raccomandazioni dai laboratori Dolby sui diffusori per effetti 5.1 si impongono alla vostra attenzione.

Il montaggio ideale del 1010i e del 1020i è sugli scaffali Q-Acoustics da terra o a muro. Se ci si trova in fase di montaggio dello scaffale, una semplice regola da seguire è questa: l’unità dei toni acuti deve trovarsi all’altezza delle orecchie di un ascoltatore seduto. I diffusori montati a muro possono essere montati di poco più in alto con la cassa rivolta verso l’esterno e posizionata in modo da creare un angolo retto (verso il basso) in direzione delle orecchie dell’ascoltatore. I diffusori montati sullo scaffale vanno trattati alla stregua di quelli che si montano sul pavimento con la variante che il

I diffusori surround non devono essere montati ad uno dei due lati dell’ascoltatore ma leggermente indietro rispetto alla posizione dello stesso. I diffusori devono essere collocati verso l’interno o montati sulle pareti laterali della stanza o, nel caso di una stanza ampia, su scaffali alti il cui centro sia al di sopra del livello delle orecchie di un ascoltatore seduto.

Collegare gli altoparlanti passivi

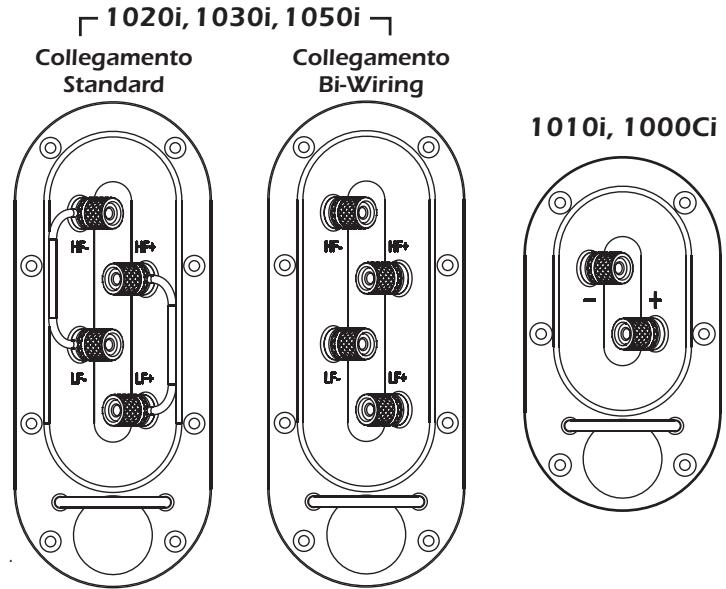

Morsetti e serrafili

I 1020i, 1030i e 1050i sono in bi-wiring. Il crossover in bi-wiring ha quattro morsetti. La coppia superiore di morsetti si collega al diffusore sui toni acuti (HF) e la coppia inferiore al diffusore/i dei toni bassi (LF). Poiché in dotazione, i crossover sono sistemati con barre rimuovibili per connettere le coppie di morsetti, il che consente di collegare l’altoparlante in maniera tradizionale utilizzando un paio di cavi o in modalità bi-wiring con due paia.

I cavi specialistici dell’altoparlante offriranno uno standard più elevato di riproduzione rispetto al generalmente valido filo ‘da campanello’ o ‘zip’. Impiegare cavi ad elevato contenuto di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici. Il cavo dell’altoparlante è dotato di una striscia o di un tracciante a fianco di un nucleo. Per convenzione questo è collegato ai morsetti positivi. I cavi che collegano l’amplificatore agli altoparlanti anteriori devono avere idealmente la stessa lunghezza. Non congiungere mai i cavi – utilizzare tutte le lunghezze per intero. 7mm

Il 1010i e il 1000Ci hanno crossover standard a due morsetti.

1020i,1030i,1050i Collegamento Standard

Dividere il cavo fino a una profondità di 40mm circa. Togliere il rivestimento isolante del filo fino a una profondità di 10mm e torcere le estremità per raggruppare qualunque filo vagante. Tagliare le estremità del cavo lasciando esposti 7mm di filo senza rivestimento isolante.

Collegare un morsetto

Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto. Inserire l’estremità del cavo priva di rivestimento isolante all’interno del foro. Serrare nuovamente e completamente il morsetto a mano. Assicurarsi che non vi siano fili vaganti che potrebbero essere in contatto con i morsetti contigui. Nella UE l’uso di spine da 4mm per altoparlante è contrario alle norme di sicurezza.

Collegare gli altoparlanti passivi

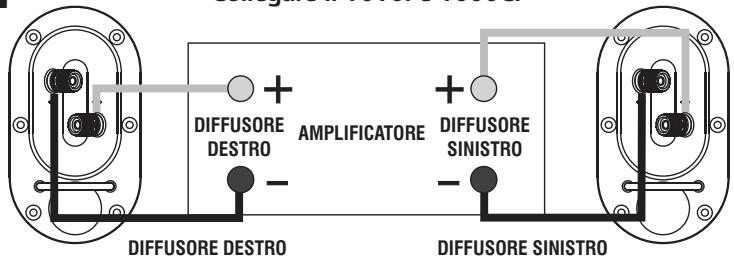

Collegare il 1010i e 1000Ci

DIFFUSORE AMPLIFICATORE DIFFUSORE DESTRO SINISTRO Collegamenti stereo Collegamenti standard Ogni altoparlante è provvisto di un dispositivo guidacavo così da consentire una sistemazione ordinata dei cavi. Nel 1010i, 1020i, 1030i e nel 1050i e 1000Ci la guida è collocata in fondo al pannello del morsetto del crossover. Infilare il cavo dal basso verso l’alto attraverso la guida prima di collegare l’altoparlante. Collegare il morsetto (+) ROSSO dell’altoparlante DESTRO al morsetto (+) Positivo ROSSO sul canale DESTRO dell’amplificatore. Collegare il morsetto (–) NERO dell’altoparlante al corrispondente morsetto (–) Negativo NERO dell’amplificatore. Ripetere la procedura per il canale SINISTRO.

DIFFUSORE DESTRO DIFFUSORE SINISTRO Bi-Wiring L’attacco diretto dei toni acuti e delle reti dei bassi di un altoparlante ad un amplificatore migliora sia l’esecuzione dei bassi che la gamma dinamica. Per il bi-wiring: predisporre una coppia di cavi gemelli per ogni altoparlante. Svitare tutti i morsetti dell’altoparlante e rimuovere entrambe le barre. Collegare ora i morsetti degli acuti e i morsetti dei bassi all’amplificatore seguendo la procedura descritta nel Cablaggio Standard. Si veda l’illustrazione in basso.

Nel caso del 1020i, 1030i e 1050i è possibile utilizzare qualunque morsetto Positivo (+) o Negativo adeguato. Si veda l’illustrazione in basso.

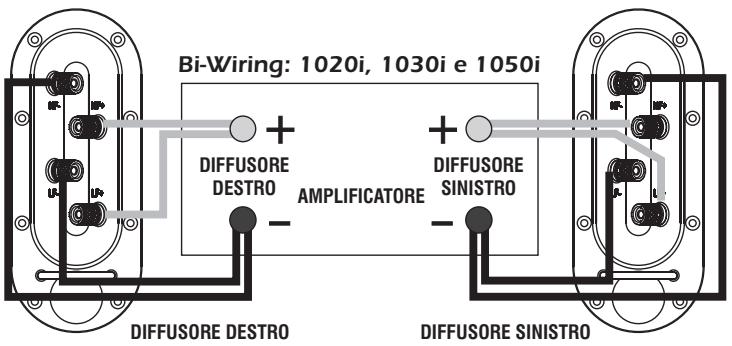

Bi-Wiring: 1020i, 1030i e 1050i ii

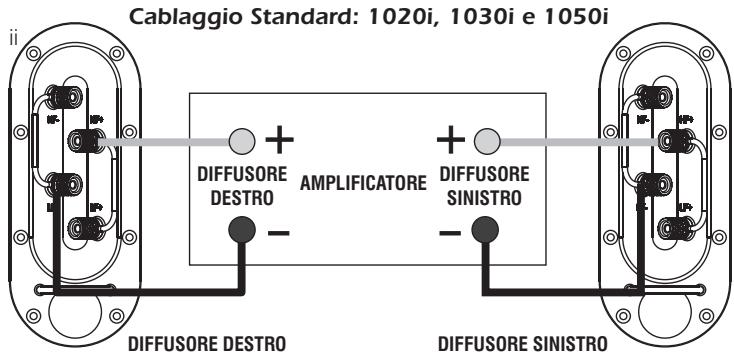

Cablaggio Standard: 1020i, 1030i e 1050i

DIFFUSORE DIFFUSORE DESTRO AMPLIFICATORE SINISTRO DIFFUSORE AMPLIFICATORE DIFFUSORE DESTRO SINISTRO DIFFUSORE DESTRO DIFFUSORE DESTRO DIFFUSORE SINISTRO DIFFUSORE SINISTRO Quando gli altoparlanti sono collegati: attivare il sistema ed iniziare la riproduzione di musica ad un volume moderato. Sintonizzare il diffusore nel miglior modo possibile.

Controllo del livello

Disimballare il subwoofer seguendo le linee guida precedentemente fornite.

Interruttore di fase

Il subwoofer è impostato secondo la tensione dell’area di appartenenza. Se ci si sposta in un’area con diverso voltaggio, si consiglia di far modificare il voltaggio dell’apparecchio da un tecnico qualificato Non eseguire l’operazione autonomamente.

Indicatore elettrico

Prima di collegare il subwoofer si prega di assicurarsi che tutte le unità sotto tensione del sistema vengano spente dalla rete generale.

Come collocare il subwoofer

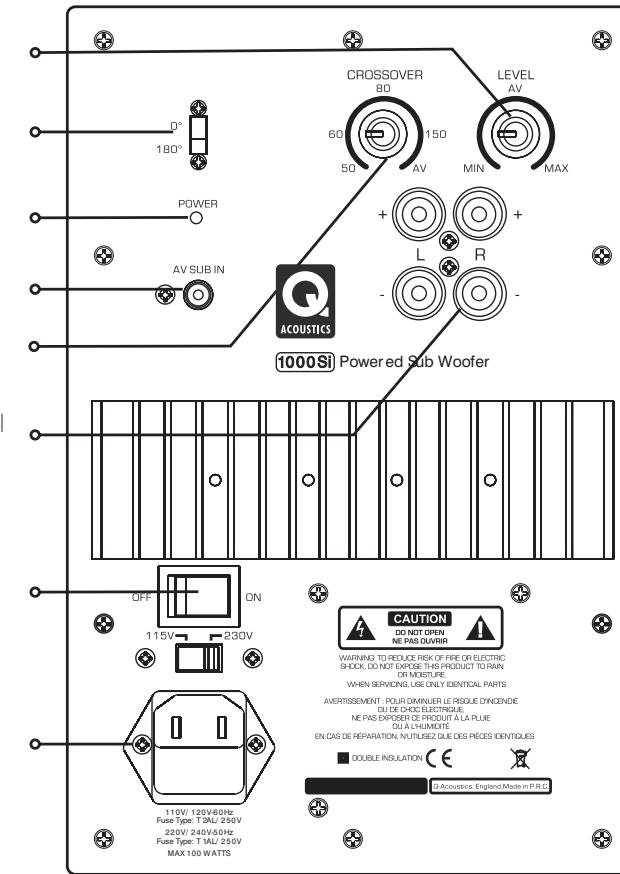

10 0 0 Si Power ed Sub Woofer

Entrate del diffusore

Le frequenze dei bassi sono essenzialmente onnidirezionali. Sebbene ciò implichi che il subwoofer possa essere collocato quasi ovunque, l’immagine stereofonica trarrà ancora vantaggio dal posizionamento orizzontale del subwoofer con gli altoparlanti anteriori e il più centrale possibile rispetto alla posizione d’ascolto, sebbene ciò possa essere difficilmente realizzabile in un sistema multicanali. Qualora il subwoofer venga collocato in prossimità di una parete, i toni bassi acquisiranno potenza anche se in alcune postazioni essi possano risultare cupi e impercettibili. Non posizionare il subwoofer in un angolo. Il subwoofer deve essere collocato in prossimità di una sorgente elettrica di rete. Non utilizzare cavi prolunghe. Se necessario, acquistare un cavo elettrico più lungo.

ON/OFF L’interruttore DI RETE ON/OFF è il mezzo con cui il presente apparecchio viene scollegato dalla rete e montato sul pannello posteriore. Provvedere a lasciare lo spazio necessario tra il retro dell’armadietto e qualunque parete o altro oggetto, per consentire il libero accesso all’interruttore. Input della rete 1 1 0 V/ 1 2 0 V-6 0 Hz Fuse Type: T 2AL/ 2 5 0 V 2 2 0 V/ 2 4 0 V-5 0 Hz

Fuse Type: T 1AL/ 2 5 0 V MAX 10 0 W ATTS Nel posizionare il subwoofer assicurarsi che il pavimento sia stabile e che non abbia pannelli mobili allentati ecc. Il flusso d’aria prodotto dal subwoofer a volumi elevati è notevole – non collocarlo in prossimità di tappeti e tendaggi o di oggetti che possano vibrare. Non collocare nessun tipo di oggetto sull’apparecchio.

Collegare il 1000i Sub

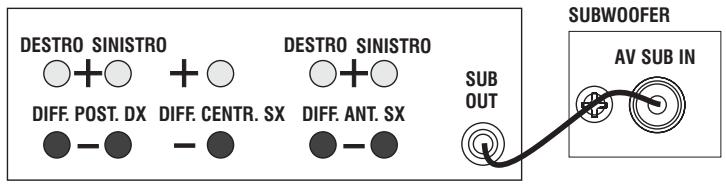

Attacchi del subwoofer Collegamento standard ad entrata AV SUB Servirà una presa RCA. Dato che questo cavo è verosimilmente piuttosto lungo, assicurarsi di avere un cavo completamente schermato di buona qualità. Il vostro rivenditore di prodotti Q Acoustics sarà lieto di fornire una presa adatta.

DIFFUSORE DESTRO DIFFUSORE SINISTRO AMPLIFICATORE AV SUBWOOFER DESTRO SINISTRO DESTRO SINISTRO DIFF. POST. DX DIFF. CENTR. SX DIFF. ANT. SX SUB OUT AV SUB IN DESTRO SINISTRO Collegare IL TERMINALE D’USCITA DEL SUBWOOFER posto sull’amplificatore al TERMINALE D’ENTRATA DEL SUB AV posto sul subwoofer, utilizzando una presa RCA adatta. Spingere saldamente le spine al loro posto onde assicurare un corretto contatto. Se si desidera collegare il 1000i Sub ad un preamplificatore o ad un terminale d’uscita di una linea di riserva su un amplificatore normale, NON utilizzare un adattatore ‘Y’ da Stereo a Mono o il sistema acustico sarà impostato su Mono! Il rivenditore di fiducia consiglierà l’adattatore idoneo. In alternativa, utilizzare il collegamento Livello Alto.

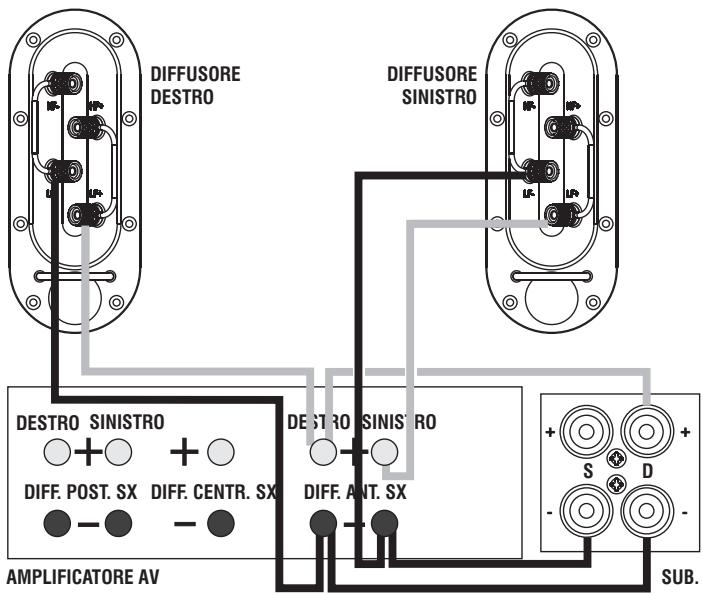

Collegamenti livello alto In questa modalità il subwoofer è collegato all’amplificatore insieme agli altoparlanti anteriori. Ricorrere a questo collegamento solo qualora non sia disponibile un terminale d’uscita di linea specifico per il subwoofer. Mai collegare ad entrambe le entrate del livello di linea e del livello alto!

DIFF. POST. SX DIFF. CENTR. SX AMPLIFICATORE AV DESTRO SINISTRO DIFF. ANT. SX S D SUB.

Predisporre due lunghezze del cavo dell’altoparlante dal doppio nucleo. Svitare i morsetti del livello alto posti posteriormente sul subwoofer. Collegare il morsetto (+) ROSSO sul terminale d’ingresso del subwoofer DESTRO al morsetto (+) Positivo ROSSO sul canale DESTRO dell’amplificatore. Collegare il morsetto (–) NERO su questo terminale d’ingresso al morsetto (–) Negativo NERO corrispondente posto sull’amplificatore. Ripetere questa procedura per il canale SINISTRO. Lasciare collegati gli altoparlanti anteriori. Lo schema elettrico interno del subwoofer combinerà i canali anteriori per produrre un unico canale di bassi comune.

1000i Subwoofer – Funzionamento

Accensione Verificare la perfetta messa a punto e la sicurezza di tutti i collegamenti del sistema. Accertarsi che il subwoofer sia spento. Impostare il controllo del livello del subwoofer all’incirca a metà. Impostare il controllo del crossover sui 70Hz. Collegare il cavo elettrico in dotazione nel subwoofer e successivamente nel punto di rete. Attivare la corrente nel punto di rete e poi premere l’interruttore ON/OFF posto sul subwoofer in posizione ON. La spia LUMINOSA sul pannello posteriore del subwoofer si illuminerà: il subwoofer è in funzione.

Messa a punto e utilizzo Visto il rapporto stretto tra il volume del subwoofer, la sua posizione fisica e la frequenza del crossover, può rendersi necessario regolare reciprocamente tutti e tre i fattori prima di mettere interamente a punto il sistema. Livello: il controllo del livello imposta il volume del subwoofer corrispondente agli altri diffusori del sistema. Impostare un livello che migliori i toni bassi del sistema. L’emissione del suono dei diffusori anteriori e quella del subwoofer deve essere bilanciata. Se è possibile distinguere il subwoofer signigfica che è troppo alto! Frequenza del crossover: impostare il controllo del crossover secondo le dimensioni e l’estensione della bassa frequenza dei diffusori anteriori. Il subwoofer ha il compito di estendere la risposta dei bassi del sistema e non quello di aumentare il livello generale dei bassi. Se gli altoparlanti sono di grandi dimensioni, il valore appropriato sarà circa dai 50 ai 60 Hertz. Con diffusori ridotti come nel caso del 1010i, l’aumento può raggiungere i 90Hz. Con impostazioni superiori, il subwoofer può divenire eccessivo e quindi inaccettabile, con potenziali effetti negativi sulla definizione e sul dettaglio del livello dei toni bassi.

Come sempre, le impostazioni finali devono essere stabilite tramite l’ascolto. Durante la messa a punto è infatti necessario ascoltare un’ampia gamma di musica con diverse impostazioni di volume. Nel mettere a punto il subwoofer, ricordare sempre che la sensibilità dell’udito umano ai toni bassi varia enormemente con il livello del volume. Per questo si rende necessario considerare un’ampia gamma di materiale sul programma e sui livelli acustici. Fase: l’interruttore di fase deve essere impostato inizialmente su 0°. Dal momento che l’acustica della stanza e la posizione sono importanti a frequenze molto basse, la fase può richiedere un impostazione a 180°. Una sola impostazione offrirà bassi più completi e più estesi di altri. Dal momento che l’effetto può essere piuttosto impercettibile, soprattutto con altoparlanti di piccole dimensioni in cui il subwoofer fornisce relativamente più toni bassi, un ascolto prolungato e un procedimento che si basi su più tentativi possono rendersi necessari prima di giungere alla decisione finale. Autoaccensione: questa caratteristica permette di accendere e spegnere il sistema principale senza dover accendere e spegnere anche il subwoofer. Il 1000Si presenta una particolare struttura del sensore di livello. In caso di assenza di input, poco dopo il subwoofer raggiunge automaticamente la modalità Standby: lo segnala la spia LUMINOSA, posta sul pannello posteriore, diventando rossa. Non appena il subwoofer percepisce un input, passa automaticamente alla modalità di funzionamento e la spia luminosa torna verde. Sebbene il subwoofer possa essere tranquillamente lasciato in modalità standby a tempo indeterminato, nel caso di assenze per lunghi periodi, si consiglia di spegnere l’apparecchio dall’interruttore ON/OFF.

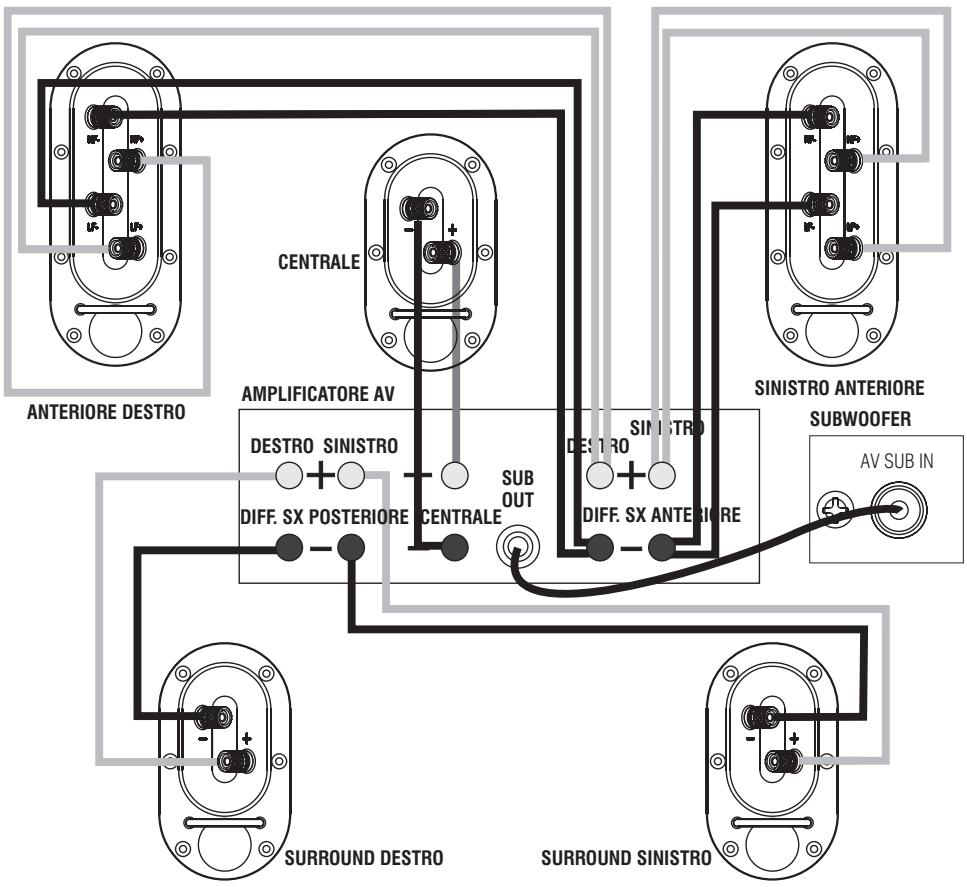

5.1 Collegamenti home theatre

Collegamenti home theatre I Diffusori Anteriori sono in modalità bi-wiring, la modalità di collegamento preferita posto che la rete crossover supporti il bi-wiring. I diffusori Centrale e Surround hanno il cablaggio tradizionale. I collegamenti 6.1 e 7.1 sono gli stessi dei collegamenti 5.1 con l’aggiunta del/i canale/i con effetti extra.

CENTRALE ANTERIORE DESTRO SINISTRO ANTERIORE AMPLIFICATORE AV DESTRO SINISTRO SUB OUT DIFF. SX POSTERIORE CENTRALE SINISTRO DESTRO DIFF. SX ANTERIORE SUBWOOFER AV SUB IN Nel far circolare i cavi dell’altoparlante è necessario prestare particolare attenzione a non farli scorrere su aree pavimentate all’aperto dove potrebbero costituire un pericolo. Far correre i cavi dell’altoparlante intorno ai confini della stanza ove possibile. I cavi di segnale del livello di linea devono trovarsi distanti dai cavi di rete. Mai far scorrere i cavi di segnale del livello di linea parallelamente ai cavi elettrici soprattutto in percorsi lunghi. Qualora il subwoofer scatti per via di accensioni e spegnimenti delle apparecchiature, re-indirizzare il cavo del segnale in entrata prima di prendere ulteriori misure.

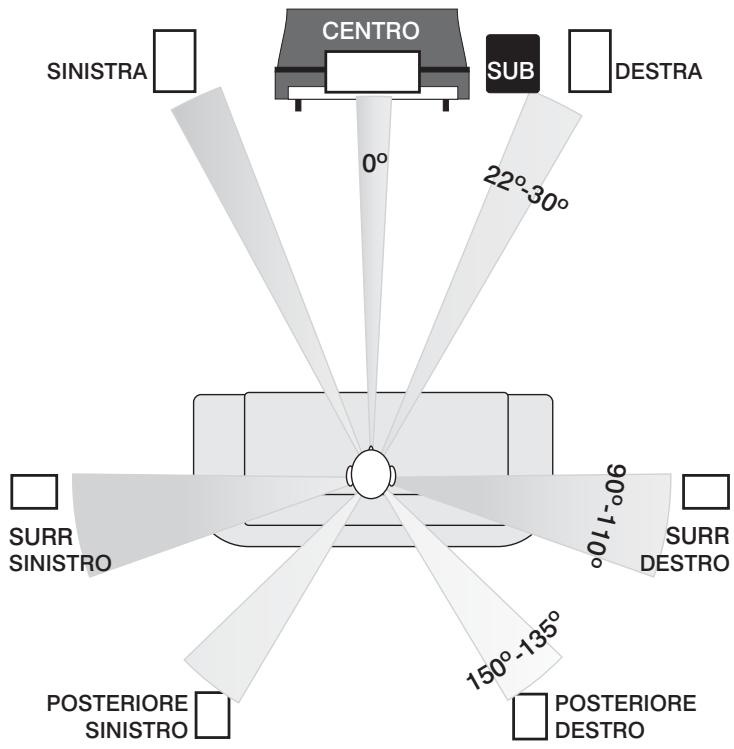

SURROUND DESTRO SURROUND SINISTRO Argomenti correlati all’home theatre Collocazione: i diffusori anteriore e centrale devono essere in linea. Laddove ciò non fosse possibile, consultare il manuale del processore per le linee guida sulla regolazione dei relativi tempi di ritardo centrale e anteriore. Se il proprio sistema è un 5.1, la sede dell’ascoltatore può trovarsi in una posizione più ravvicinata alla parete posteriore. Prepararsi come sempre a procedere per tentativi.

Gestione dei toni bassi: i processori per audiovisivi offrono la scelta tra diffusori ‘Ampi’ o ‘Piccoli’. Qualora la scelta ricada su ‘Ampi’ il diffusore riceve la frequenza completa. Scegliendo ‘Piccoli’ i bassi vengono inviati al Subwoofer. Raccomandiamo di optare per quelli ’Piccoli’ per quanto riguarda i modelli 1000Ci, 1010i e 1020i ovunque siano impiegati all’interno del sistema. Il 1050i va impostato su ‘Ampi’. Il 1030i dovrebbe normalmente essere impostato su ‘Ampi’ ma è impostabile su ‘Piccoli’. L’opzione subwoofer deve essere abilitata (impostare su ‘ON’ o ‘YES’).

SURR SINISTRO Livelli: una volta delineati i parametri del sistema base, impostare il processore sulla procedura ‘messa a punto’. Mettere a punto ogni singolo diffusore in modo tale che il livello di ognuno sia equiparabile a quello degli altri rispetto alla posizione di ascolto. Se il processore consente di regolare i tempi di ritardo, seguire attentamente le istruzioni poiché ciò determinerà il risultato finale. Nel riprodurre un film si può pensare che i canali posteriori siano troppo soft – ma non è così! E’ tuttavia possibile che si debba regolare il livello del subwoofer sia nel processore che nel subwoofer. Una volta impostati, non regolare nuovamente questi livelli.

POSTERIORE DESTRO In alto, lo schema raccomandato dai laboratori Dolby per i sistemi 7.1. Lo schema 6.1 è lo stesso, eccezion fatta per un diffusore singolo centrale che sostituisce i due apparecchi posteriori. Lo schema 5.1 non prevede diffusori posteriori.

LFE: il canale LFE invia tutti gli effetti sonori dei toni bassi al subwoofer. Qualora i diffusori siano impostati su ‘Piccoli’, anche i toni bassi del sistema provenienti da quei canali vengono inviati al subwoofer. Qualora il sistema sia messo a punto a livelli estremi e/o qualora il livello del subwoofer sia stato impostato come troppo alto, è probabile si debba sovraccaricare il subwoofer con sgradevoli risultati acustici. Se succede, ridurre subito il livello. Fase: se il cablaggio dei diffusori non è accurato i toni bassi sono poco chiari e radi, nel qual caso, controllare attentamente il cablaggio. Se il cablaggio del diffusore ha un puntalino lungo un nucleo, utilizzare il nucleo a strisce per collegare tutti i morsetti positivi (ROSSI). Il sistema sarà così costantemente in fase. Attenersi sempre alle istruzioni riportate sul manuale del processore per audiovisivi!

Cura dell’armadietto Pulire gli armadietti con un panno leggermente umido. Il rivestimento è trattato con un materiale di alta qualità, percui (così) per un uso normale non c’è bisogno di impiegare materiali detergenti a base di solventi. Qualora gli armadietti si macchiassero, rimuovere la macchia con un panno leggermente inumidito con acqua, acqua ragia minerale o alcol isopropyl secondo l’entità della macchia. Poi lucidare leggermente con un panno per rimuovere ogni traccia di detergente. Mai utilizzare abrasivi.

Schermature Spazzolare leggermente le schermature con una spazzola dai peli morbidi. Non rimuovere le schermature del diffusore se non è indispensabile.

Unità del drive È preferibile non toccare le unità del drive perché facilmente danneggiabili se esposte.

Gli altoparlanti Q Acoustics sono coperti da garanzia in quanto privi di difetti dei materiali e per la qualità di esecuzione nei seguenti termini: Altoparlanti passivi: per 5 anni dalla data di acquisto. Altoparlanti attivi & Subwoofer: per 2 anni dalla data di acquisto. Durante il periodo di garanzia la Q Acoustics, a sua discrezione, riparerà o sostituirà qualunque prodotto in cui siano stati riscontrati dei difetti, in seguito ad un’ispezione della ditta o del distributore dell’agente incaricati. L’uso improprio e l’usura e la rottura non sono coperti da garanzia. La merce da riparare deve essere resa in primo luogo al rivenditore presso cui è stato effettuato l’acquisto. Qualora non fosse possibile il/i pezzo/i devono essere spediti porto franco, preferibilmente nel loro imballaggio, alla Q Acoustics o al distributore di zona incaricato dalla ditta stessa, il tutto corredato dalla prova d’acquisto. Eventuali danni alla merce arrecati durante il viaggio verso il centro di riparazione non sono inclusi nella garanzia. Il trasporto per il ritorno sarà a carico della Q Acoustics o del relativo distributore come opportuno. La presente garanzia non incide in modo alcuno sui diritti legali dell’acquirente.

Distributore incaricato per il Regno Unito: Armour Home Electronics Ltd Units 7 & 8, Stortford Hall Industrial Park Bishops Stortford, Hertfordshire

Regno Unito, CM23 5GZ Per informazioni relative all’assistenza in altri paesi contattare info@qacoustics.co.uk

Specifiche tecniche della serie Q Acoustics 1000i

Altoparlanti passivi

Sistema di chiusura:

Unità toni bassi: (mm)

Unità toni alti: (mm)

Risposta di frequenza: (±3dB)

Sensibilità: (2.83v@1m)

89dB Energia elettrica raccomandata per l’amplificatore:

Peso: (ad armadietto)

Subwoofer attivo 1000Si Sistema di chiusura:

Unità toni bassi: (mm)

Potenza amplificatore:
