ZH RU Información importante – Leer atentamente

¡PRECAUCIÓN! PELIGRO DE DESCARGA ELÉCTRICA NO ABRIR PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA NO QUITE LA TAPA (O PARTE TRASERA)

EN EL INTERIOR NO HAY PIEZAS DESMONTABLES POR EL USUARIO PARA REPARACIONES CONSULTE CON PERSONAL CUALIFICADO Lea estas instrucciones.

Guarde estas instrucciones. Preste atención a todas las advertencias. Siga todas las instrucciones. No utilice este aparato cerca del agua. Límpielo solamente con un paño seco. No obstruya las aberturas de ventilación. Realice la instalación de acuerdo con las instrucciones del fabricante. No lo instale próximo a fuentes de calor tales como radiadores, registros de calor, estufas y demás aparatos (incluyendo amplificadores) que producen calor. No anule la función de seguridad del enchufe tipo conexión a tierra o polarizado. Un enchufe polarizado tiene dos clavijas con una más ancha que la otra. Un enchufe de tipo conexión a tierra tiene dos clavijas y una tercera espiga de conexión a tierra. Se suministra la clavija más ancha o la tercera espiga para su seguridad. Si el enchufe que se suministra no encaja en su toma de corriente, póngase en contacto con un electricista para sustituir la toma de corriente obsoleta. Proteja el cable de alimentación de ser pisado o pellizcado, en particular en enchufes, tomas de corriente y el punto donde salen del aparato. Utilice solamente conexiones/accesorios especificados por el fabricante. Utilice solamente un carro, soporte, trípode, escuadra o mesa según especificaciones del fabricante o vendidos junto con el aparato.

Este símbolo indica que hay importantes instrucciones de funcionamiento y mantenimiento en el material impreso que acompaña a este aparato.

Este símbolo indica que existe en este aparato un voltaje peligroso que constituye riesgo de descarga eléctrica.

Cuando se utiliza un carro, tenga precaución cuando mueva el conjunto de carro /aparato para evitar daños producto de un vuelco.

zona. La dirección de los representantes del servicio técnico del Reino

Unido se detallan en este manual.

Desenchufe este aparato durante las tormentas eléctricas o cuando no lo utilice durante largos períodos de tiempo.

Terceros: En el poco probable caso de que pase usted este producto a un tercero, acompañe al producto con estas instrucciones de funcionamiento.

Consulte todas las reparaciones con personal técnico cualificado. Es necesaria la reparación cuando el aparato se ha estropeado de algún modo, como haberse dañado el cable eléctrico o el enchufe, se ha derramado líquido o han caído objetos dentro del aparato, el aparato se ha visto expuesto a la lluvia o a la humedad, no funciona normalmente o se ha caído.

Advertencia: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este producto a la lluvia o a la humedad. El producto no debe ser expuesto a goteos ni salpicaduras y tampoco se debe colocar encima del producto ningún objeto lleno de líquido tal como un jarrón de flores. Tampoco se deben poner sobre el producto llamas abiertas como velas. Advertencia: El botón de encendido de la red eléctrica del altavoz de graves es el mecanismo utilizado para desconectar el aparato del suministro eléctrico de red. El interruptor está situado en el panel trasero. Para dejar acceso libre a este interruptor, el aparto debe estar situado en una zona abierta sin obstrucciones y el interruptor debe poderse hacer funcionar libremente. Precaución: Los cambios o modificaciones no aprobadas expresamente por el fabricante podrían anular la autoridad del usuario para hacer funcionar este aparato. Servicio: Para mantenimiento el equipo se debería devolver al distribuidor de suministros o al representante del servicio técnico para su

Aviso importante a los usuarios del

Reino Unido El cable del aparato termina con un enchufe de red homologado en el Reino Unido equipado con un fusible de 5A. Si es necesario cambiar el fusible, se debe utilizar un fusible BS1362 homologado ASTA o BSI de 5A. Si necesita cambiar el enchufe de red, quite el fusible y deshágase de este fusible de forma segura inmediatamente después de cortarlo del cable.

Conectar un enchufe de red

Los hilos en el cable de conexión a la red eléctrica son de colores según el código: Azul: NEUTRO; Marrón: CON CORRIENTE: Puesto que estos colores pueden no corresponderse con las marcas de color que identifican los terminales en su enchufe, proceda como sigue: El hilo AZUL debe estar conectado al terminal marcado con la letra N o de color AZUL o NEGRO. El hilo MARRÓN debe estar conectado al terminal marcado con la letra L o de color MARRÓN o ROJO.

MARRÓN N (Con corriennte)

NO conecte los terminales de su altavoz al suministro de la red.

Q Acoustics 1000i series es una gama de altavoces diseñados para satisfacer las más altas expectativas de los aficionados a la música de 2 canales y de los apasionados a las películas exigentes. La gama se compone de:

NO exponga sus altavoces a frío, calor, humedad o luz solar excesivos.

Si hace funcionar sus altavoces sin sus rejillas, tenga la precaución de proteger de daños los controladores.

1020i: Altavoz estantería compacto con un controlador de graves de 125 mm

NO utilice soportes provisionales. Coloque el soporte aprobado por

Q-Acoustics de acuerdo con las instrucciones y utilice los accesorios suministrados. Su distribuidor le aconsejará.

1030i: Caja de suelo compacto con un controlador de graves de 165 mm

NO desmonte el altavoz. Invalidará la garantía.

1050i: Soporte de suelo con dos controladores de graves de 165 mm

Desembalar sus altavoces

1000Ci: Canal central con dos controladores de graves de 100 mm, que se pueden montar en la pared en caso necesario.

1000Si: Altavoz de graves activo de 100 vatios con un controlador de 200 mm y detección de señal para encendido/apagado automático.

Desembale totalmente las cajas. Levante los altavoces del embalaje sujetando las cajas. No utilice las bolsas de plástico para levantarlos. Los

1030i, 1050i, y 1000Si son pesados: busque ayuda para levantarlos, si fuese necesario.

Todos los altavoces pasivos son bicableables a excepción del 1010i y del

Cuando manipule los altavoces, no los arrastre por el suelo puesto que esto podría causar daños: levántelos antes de desplazarlos.

Todos los altavoces pueden funcionar junto a monitores TV sin efectos negativos a excepción de 1000Si, que no debe funcionar a menos de

500 mm de monitores de pantallas de TV u otros equipos magnéticamente sensibles. No afecta a las pantallas de plasma o LCD.

Dentro de la caja encontrará: El/los altavoz/altavoces y este manual del producto.

1010i: Altavoz estantería compacto con un controlador de graves de 100 mm

Antes de realizar ninguna conexión a sus altavoces, asegúrese de que todas las unidades activas en su sistema se encuentran desconectadas de la red.

Cuando ponga en marcha su sistema de sonido o fuentes de entrada cambiantes, coloque el control principal del volumen a un nivel bajo. Suba el nivel gradualmente. NUNCA haga funcionar su sistema de sonido a todo volumen. La posición del control de volumen es engañosa y no indica el nivel de potencia del sistema. Utilizar configuraciones de volumen alto puede dañar su oído.

El embalaje para los siguientes modelos contiene además:

1030i y 1050i: Una peana para cada altavoz, tornillos, una llave Allen para fijar al soporte y un juego de apoyos cónicos y cubiertas de apoyos cónicos. 1010i, 1020i, 1000Ci: Un juego de cuatro pies adhesivos. 1000Si: Un cable eléctrico adecuado para el suministro de la red eléctrica en su zona. Compruebe el producto detenidamente. Si algún artículo está dañado o falta, informe de ello a su distribuidor lo antes posible. Conserve el embalaje para un transporte futuro. Si se deshace del embalaje, hágalo siguiendo toda la normativa sobre reciclado en su zona.

Colocar los soportes del suelo y los apoyos cónicos –

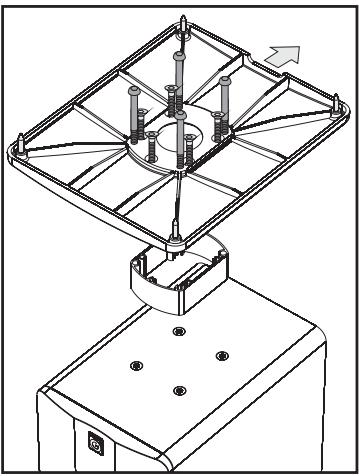

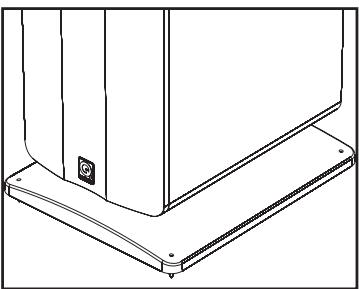

1030i y 1050i Coloque una tela suave o una toalla en el suelo. Ponga invertido el altavoz y colóquelo sobre la tela. El soporte está formado por una base y una columna. Fije la base al pilar con cinco tornillos cortos. Se suministra una llave Allen de modo que pueda apretar los tornillos adecuadamente. Ponga invertido el soporte y atornille los cuatro pernos largos a través de la base y del pilar; alinee los pernos con los agujeros de montaje en la base del altavoz y apriete firmemente. Asegúrese de que el hueco del soporte está encarado con la parte trasera del altavoz. Rosque los apoyos cónicos a medias en la base y coloque nuevamente el altavoz en posición vertical. (Si tiene el suelo de madera o de piedra coloque un protector de apoyo cónico sobre cada uno de los apoyos antes de poner el altavoz en posición vertical). Cuando el altavoz está en posición vertical correcta, introduzca la llave Allen en cada apoyo cónico desde la parte de arriba ajuste todos los apoyos cónicos apretando y aflojando hasta que el altavoz esté nivelado y estable.

Los apoyos cónicos son agudos. ¡Tenga cuidado!

No coloque nunca un altavoz con los apoyos cónicos donde pueda causar daños. Traslade siempre sus altavoces levantándolos, no los arrastre.

Llenar con arena el 1030i

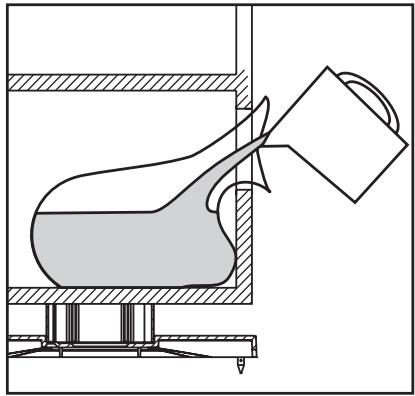

La cámara baja del 1030i se puede llenar con arena para añadir estabilidad y amortiguar la vibración acústica. Es totalmente a su elección. Saltarse este proceso no causa ningún daño. Necesitará: • 5kg de arena seca – arena fina es perfecta. No utilice arena de construcción. • Una bolsa de plástico fuerte y grande. • Una jarra seca para verterla. Saque el tapón del panel trasero. Empuje la bolsa dentro de la cámara con la boca de la bolsa saliendo al menos 100 mm. Con cuidado vierta (o cucharee) la arena dentro de la bolsa. Cuando toda la arena se encuentre en la bolsa ate fuertemente la boca y empuje la bolsa dentro de la cámara. Vuelva a colocar el tapón.

1010i, 1020i, 1000Ci

Cada altavoz va equipado con cuatro pies adhesivos. Si no va a colocar los altavoces en la pared, desprenda el protectivo de cada pie y presione un pie en su sitio en cada esquina del panel inferior 15 mm desde cada canto.

Colocar los altavoces pasivos

Dolby y el símbolo de la doble-D son marcas registradas de Dolby Laboratories.

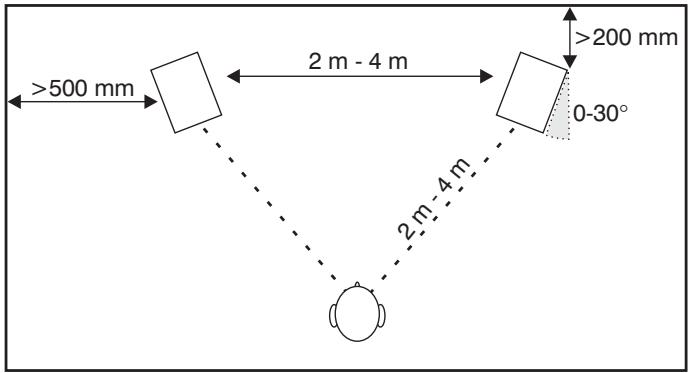

Los altavoces 1030i y 1050i se deben colocar al menos a 200 mm de la pared trasera y a 500 mm de las paredes laterales. Colocar los altavoces más próximos a la pared podría incrementar los graves pero podría hacer que el sonido retumbase y perdiese precisión y detalle. Los altavoces deberían estar de 2 a 4 m de distancia y centrados en relación con el oyente sentado. Al girar los altavoces ligeramente hacia el interior, se agudizará la imagen estereofónica pero puede provocar un estrechamiento de la procedencia del sonido.

más próximo a la pared trasera. También es posible el montaje sobre un estante.

Su distribuidor tiene a la venta un soporte opcional específico para montar en la pared Q Acoustics 1010i, 1020i y 1000Ci. También hay a la venta soportes de suelo para 1010i y 1020i. Prepárese a probar para encontrar la mejor configuración según su gusto en su sala de audición particular.

1000Ci 1000Ci ha sido diseñado para que funcione próximo a una pantalla de TV y centrado con respecto a la misma. Se debe colocar justo encima o debajo de la pantalla. Si utiliza un aparato de TV normal, asegúrese de que la TV tiene la capacidad de poder utilizar el altavoz y que tiene una parte superior nivelada. Si no, contemple la posibilidad de colocar la TV en un mueble con el 1000Ci en un estante seguro justo debajo de la TV. Si tiene una pantalla de Plasma o LCD, monte el 1000Ci en la pared o en cualquier otra superficie adecuada justo encima o debajo de la pantalla.

Los 1010i y 1020i se montan perfectamente en los soportes de suelo Q-Acoustics o en la pared. Si los monta sobre un soporte, una guía simple es que la unidad de agudos debería quedar a la altura del oído de un oyente sentado. Los altavoces montados en la pared se pueden montar un poco más altos con el altavoz orientado hacia abajo. Los altavoces montados en la pared deberían ser tratados como los altavoces sobre soportes de suelo excepto que el altavoz se puede colocar un poco

Existen recomendaciones de los laboratorios Dolby para los altavoces de efectos 5.1

Los altavoces de sonido envolvente se deben montar a cada lado del oyente, ligeramente detrás de la posición de escucha. Los altavoces se deberían situar cara hacia adentro o bien montados en las paredes laterales de la habitación o si la habitación es grande, en soportes altos con sus centros por encima del nivel de un oyente sentado.

Conectar los altavoces pasivos

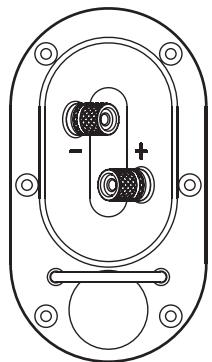

Terminales y conectores

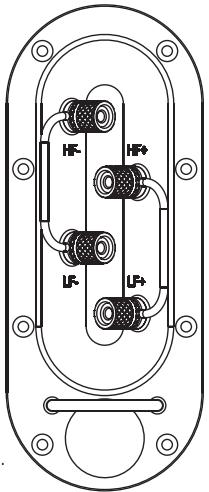

Los 1020i, 1030i y 1050i son bicableables. Un cruce bicableable tiene cuatro terminales. El par superior de terminales conecta al altavoz agudo (HF) y el par inferior al/a los altavoz/altavoces graves (LF). Los cruces vienen equipados con conexiones extraíbles para conectar los pares terminales.

Esto le permite conectar el altavoz de forma convencional utilizando un par de cables o en modo bicableado con dos pares.

Los cables especiales para altavoz ofrecen un estándar de reproducción mucho mayor que el cable de uso general “timbre” o “zip”. Utilice cables con cantidades generosas de cobre para los canales frontal y central. Los cables finos reducen los graves y restringen el margen dinámico. Los canales (traseros) envolventes son menos exigentes.

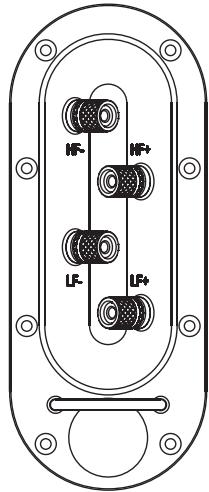

1010i y 1000Ci disponen de dos cruces de terminales.

El cable de altavoz tiene una raya o indicador a lo largo del núcleo. Por norma éste se conecta a los terminales positivos. Los mejor sería que los cables que conectan el amplificador a los altavoces frontales tuviesen la misma longitud. No empalme nunca cables, utilice largos completos.

Divida el cable a una profundidad de unos

40 mm. Pele el cable a una profundidad de 10 mm y retuerza los extremos para unir los hilos sueltos. Recorte el cable dejando expuestos 7 mm de cable pelado.

Conectar un terminal

Desatornille el terminal en el sentido inverso a las agujas del reloj para dejar al descubierto el agujero de montaje en la base de la columna del terminal. Introduzca el extremo pelado del cable en el agujero. Vuelva a apretar el terminal totalmente con la mano. Asegúrese de que no hay hilos sueltos que pudiesen tocar terminales contiguos.

En la UE es contrario a la normativa de seguridad utilizar enchufes de altavoz de 4 mm.

Conectar los altavoces pasivos

Cada altavoz va equipado con una guía de cables de modo que pueda colocar los cables de manera satisfactoria. 1010i, 1020i, 1030i y 1050i y 1000Ci tienen la guía acoplada a la parte inferior del panel del cruce de terminales. Pase el cable por la guía antes de conectar el altavoz. Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO, Positivo (+) en el canal DERECHO del amplificador. Conecte el terminal NEGRO (–) del altavoz al terminal correspondiente NEGRO, Negativo (–) del amplificador. Repita este proceso para el canal IZQUIERDO. En el caso de 1020i, 1030i y 1050i puede utilizar cualquier Terminal adecuado Positivo (+) o Negativo (–). Consulte la siguiente ilustración.

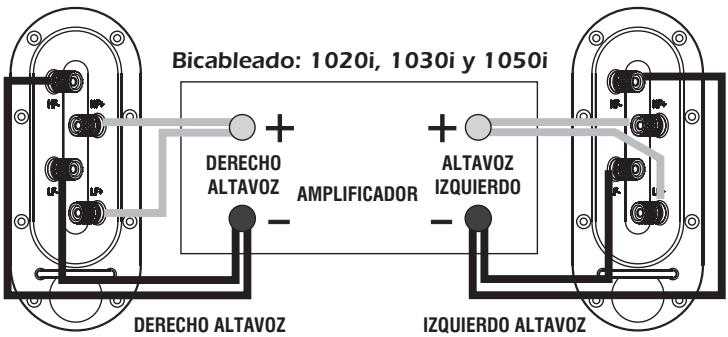

ALTAVOZ DERECHO ALTAVOZ IZQUIERDO Bicableado

Conectar directamente las redes de altos y graves de un altavoz a un amplificador mejora tanto el rendimiento de los graves como el margen dinámico. Para bicablear: Prepare dos cables iguales para cada altavoz. Desatornille todos los terminales del altavoz y extraiga ambos correctores. Ahora conecte los terminales del agudo y los terminales del grave al amplificador siguiendo el proceso descrito en la sección “Cableado estándar”. Consulte la siguiente ilustración.

Bicableado: 1020i, 1030i y 1050i ii

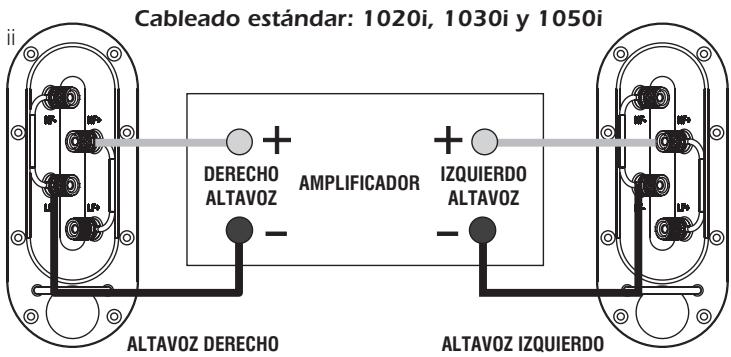

Cableado estándar: 1020i, 1030i y 1050i

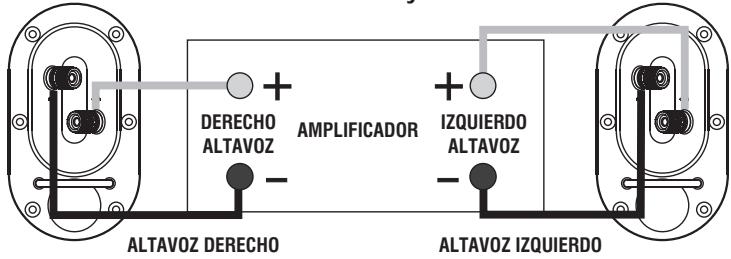

DERECHO ALTAVOZ ALTAVOZ AMPLIFICADOR IZQUIERDO DERECHO ALTAVOZ AMPLIFICADOR IZQUIERDO ALTAVOZ DERECHO ALTAVOZ ALTAVOZ DERECHO ALTAVOZ IZQUIERDO IZQUIERDO ALTAVOZ Cuando sus altavoces están conectados: Encienda el sistema y que suene la música a nivel moderado. Ajuste la ubicación del altavoz según sea conveniente.

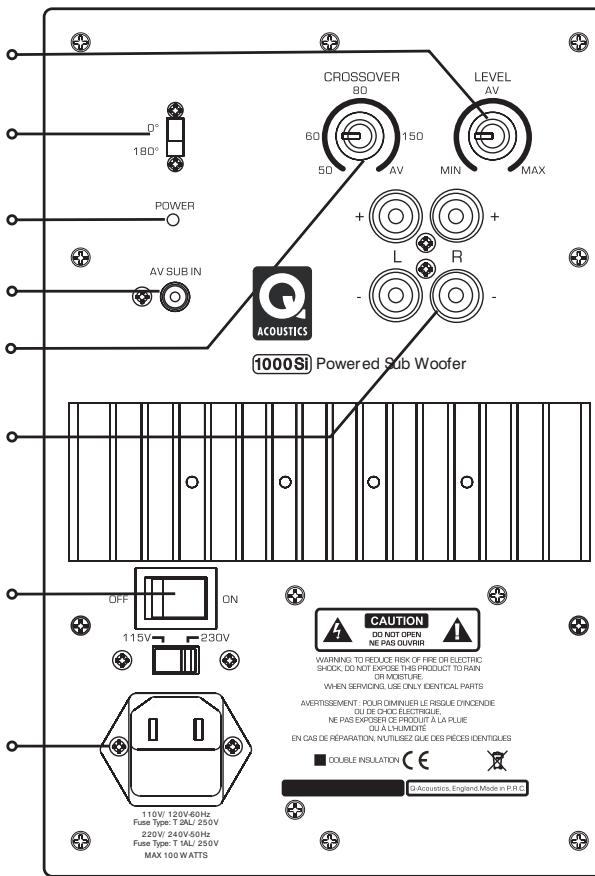

1000i Subwoofer (Altavoz de graves)

El altavoz de graves se fija en el voltaje de su zona. Si se traslada a una zona con un voltaje diferente, lleve este aparato a un técnico cualificado para que realice el cambio del voltaje. Esto es algo que no debería hacer usted mismo.

Desembale el altavoz de graves siguiendo las directrices facilitadas anteriormente.

Indicador de potencia

Antes de conectar el altavoz de graves asegúrese de que todas las unidades activas en su sistema están desconectadas de la red eléctrica.

Situar el altavoz de graves

Entradas a los altavoces

Las frecuencias de graves son sustancialmente omnidireccionales.

Aunque esto significa que puede situar el altavoz de graves casi en cualquier sitio, la imagen estereofónica saldrá beneficiada al colocar el nivel del altavoz de graves con los altavoces frontales y tan céntrico a la posición de audición como sea posible. Esto puede no ser factible en un sistema multicanal. Si coloca el altavoz de graves cercano a una pared el bajo será reforzado aunque en algunos lugares el bajo puede retumbar y no distinguirse. No coloque el altavoz de graves en una esquina.

Interruptor encendido/ apagado

El altavoz de graves se debería colocar junto a una fuente de alimentación de la red eléctrica. No utilice prolongadores. Compre un cable de alimentación más largo, si fuese necesario.

El interruptor de la red eléctrica ON/OFF es el medio para desconectar este aparato de la red eléctrica y se encuentra situado en el panel trasero.

Debería haber un amplio espacio libre entre la parte trasera de la caja y cualquier pared u otro objeto para permitir un acceso libre a este interruptor.

Cuando asiente el altavoz de graves asegúrese de que el suelo es firme y no hay tablas sueltas, etc. El movimiento de aire del altavoz de graves a gran volumen es considerable, no lo coloque cerca de complementos textiles u objetos que puedan vibrar. No sitúe objetos de ningún tipo en la unidad.

Conexiones del altavoz de graves

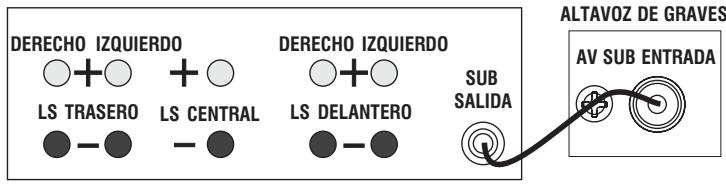

ALTAVOZ DERECHO Conexión estándar vía la entrada AV SUB Necesitará un interconector de audio RCA simple. Puesto que es probable que este cable sea bastante largo, asegúrese de que tiene un cable totalmente protegido de buena calidad. Su distribuidor Q Acoustics puede suministrarle un interconector adecuado.

ALTAVOZ IZQUIERDO AMPLIFICADOR AV ALTAVOZ DE GRAVES DERECHO IZQUIERDO LS TRASERO LS CENTRAL Conecte SALIDA DEL ALTAVOZ DE GRAVES en el amplificador a la

ENTRADA AV SUB INPUT en el altavoz de graves utilizando un interconector RCA adecuado. Empuje los enchufes firmemente para asegurar un buen contacto. Si desea conectar el 1000i Sub a un preamplificador o a una salida de línea sobrante en un amplificador normal, NO utilice un adaptador “Y” estéreo a mono o su sistema de sonido se ajustará a mono. Su distribuidor le aconsejará el adaptador adecuado. Otra posibilidad es que utilice la conexión de alto nivel.

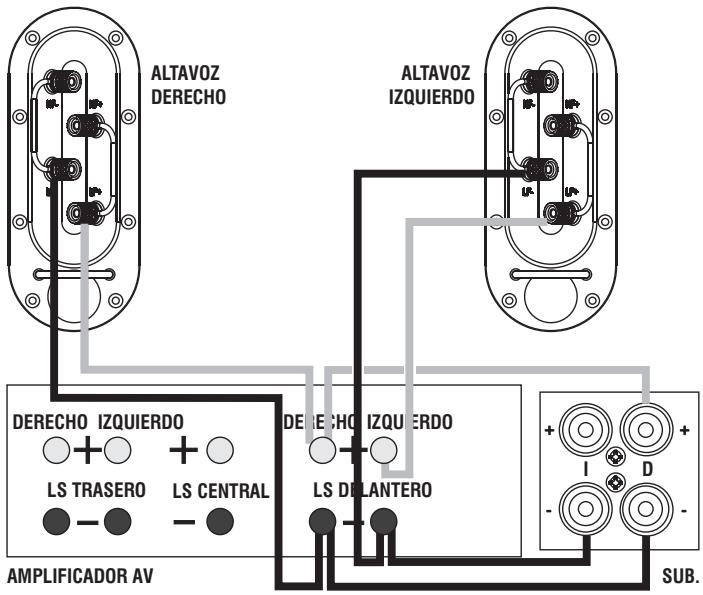

Conexiones de alto nivel

En este modo el altavoz de graves se conecta al amplificador junto con los altavoces frontales. Se debería utilizar esta conexión solamente si no hay disponible una salida de línea de altavoz de graves dedicada. No conecte nunca a ambas entradas de alto y bajo nivel.

DERECHO IZQUIERDO DERECHO IZQUIERDO LS TRASERO LS DELANTERO AMPLIFICADOR AV LS CENTRAL I D SUB.

Prepare dos largos de cable de altavoz de núcleo doble. Desatornille los terminales de alto nivel en la parte trasera del altavoz de graves. Conecte el terminal ROJO (+) en la entrada del terminal del altavoz de graves

DERECHO al ROJO, Positivo (+) en el canal DERECHO del amplificador. Conecte el terminal NEGRO (–) en esta entrada al terminal correspondiente NEGRO, Negativo (–) del amplificador. Repita este proceso para el canal IZQUIERDO. Deje los altavoces frontales conectados. El sistema de circuitos eléctricos internos del altavoz de graves combinará los canales frontales para producir un canal de graves común único.

1000i Subwoofer (Altavoz de graves) – Funcionamiento

Compruebe que todas las conexiones del sistema están realizadas de forma adecuada y segura. Asegúrese de que el altavoz de graves está apagado. Coloque el control de nivel del altavoz de graves casi a la mitad. Coloque el control de cruces a 70 Hz. Enchufe el cable de alimentación suministrado en el altavoz de graves y después en el punto de red eléctrica. Encienda en el punto de la red eléctrica y después encienda (ON) el interruptor ON/OFF en el altavoz de graves. La luz de ENCENDIDO en el panel trasero del altavoz de graves se encenderá y el altavoz de graves funcionará.

Puesto que existe una estrecha relación entre el volumen del altavoz de graves, su posición física y la frecuencia de cruce, puede que sean necesarios los ajustes comunes de los tres antes de que el sistema esté totalmente configurado. Nivel: El Control de nivel fija el volumen del altavoz de graves relativo a los otros altavoces en el sistema. Fije un nivel que mejore los graves del sistema. Debería existir una unión sin fisuras entre los altavoces frontales y el altavoz de graves. Si puede escuchar el altavoz de graves, entonces está demasiado alto. Frecuencia de cruce: Fije el control de cruce de acuerdo con el tamaño y la extensión de frecuencia baja de los altavoces frontales. La función del altavoz de graves es ampliar la respuesta de graves del sistema y no incrementar el nivel de graves general. Si los altavoces son grandes, un valor entre 50 y 60 Hz es probablemente casi perfecto. Con altavoces más pequeños como 1010i, se puede incrementar hasta 90 Hz. Con ajustes más altos el altavoz de graves puede convertirse en un intruso y puede afectar la definición y el detalle de nivel bajo.

Como siempre, los ajustes finales deberían quedar determinados al escuchar. Debería escuchar una amplia gama de música a diferentes ajustes de volumen mientras realiza la configuración.

Cuando configure el altavoz de graves, tenga siempre presente que la sensibilidad del oído humano hacia los graves varía enormemente con el nivel de volumen, de ahí la necesidad de una amplia gama de material de programa y niveles de sonido. Fase: El interruptor de fase debería ajustarse inicialmente a 0°. Puesto que son muy importantes tanto la acústica de la sala como la ubicación a frecuencias muy bajas puede ser necesario ajustar la fase a 180°. Un ajuste ofrecerá un grave más lleno y extenso que el otro. Puesto que el efecto puede ser bastante sutil, en particular con altavoces pequeños donde relativamente más graves proceden del altavoz de graves, puede ser necesaria una amplia audición y experimentación antes de tomar la decisión final. Autoencendido: Esta característica le permite encender y apagar el sistema principal sin tener que recordar también conectar y desconectar el altavoz de graves. 1000Si dispone de un sensor de nivel integrado. Si no hay entrada, después de un breve período de tiempo el altavoz de graves pasará automáticamente al modo de espera (Standby). Se indica mediante la luz de ENCEDIDO en el panel trasero que cambia a color rojo. En cuanto el altavoz de graves advierte una entrada se conectará automáticamente al modo operativo y la luz de encendido de nuevo será de color verde. Aunque el altavoz de graves se puede dejar sin peligro en modo de espera indefinidamente, si va a ausentarse de casa durante un largo período de tiempo, le aconsejamos que apague el aparato del interruptor ON/OFF.

5.1 Conexiones cine en casa

Conexiones cine en casa

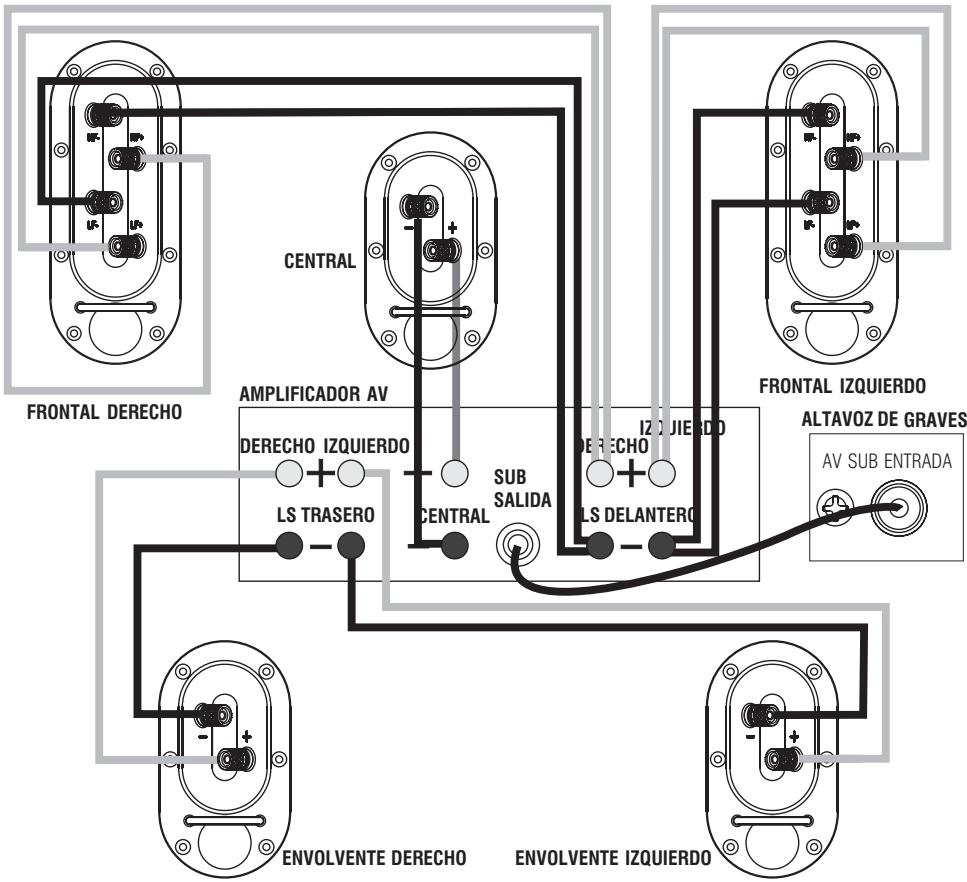

Los altavoces frontales son bicableados. Éste es el modo de conexión preferido siempre que la red de cruce soporte el bicableado. Los altavoces de canal envolvente y central están cableados del modo convencional. Las conexiones 6.1 y 7.1 son las mismas que las conexiones 5.1 con la inclusión del/de los canal/es de efectos extra.

CENTRAL FRONTAL DERECHO FRONTAL IZQUIERDO AMPLIFICADOR AV IZQUIERDO DERECHO ALTAVOZ DE GRAVES AV SUB ENTRADA Cuando lleve los cables del altavoz tenga cuidado en particular de no llevarlos por zonas abiertas de suelo donde se podrían convertir una fuente de peligros. Lleve los cables del altavoz alrededor de los límites de la sala siempre que sea posible.

Los cables de señal de nivel de línea se deberán llevar aparte de los cables de la red de distribución eléctrica. No lleve nunca los cables de señal de nivel de línea paralelos a los cables eléctricos en particular en los recorridos largos. Si el altavoz de graves es activado por aparatos que conectan y desconectan, cambie el recorrido del cable de señal de entrada antes de tomar más medidas.

ENVOLVENTE DERECHO ENVOLVENTE IZQUIERDO Temas cine en casa

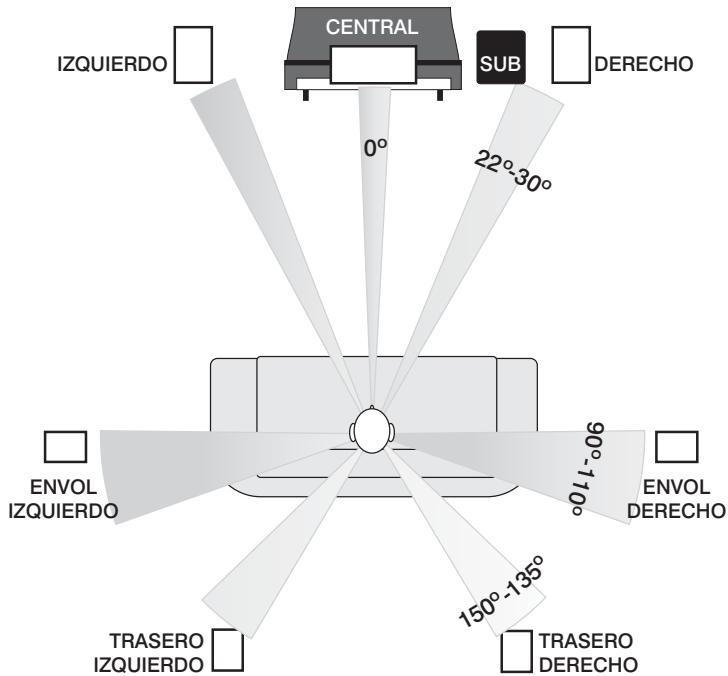

Ubicación: Los altavoces frontal y central deberían estar en línea. Si no es posible, consulte su manual del procesador como guía para ajustar los tiempos relativos de demora central/frontal. Si tiene un sistema 5.1, el asiento de audición se puede colocar más próximo a la pared trasera.

Como siempre, esté preparado para probar.

CENTRAL SUB IZQUIERDO

ENVOL IZQUIERDO Niveles: Cuando hayan sido establecidos los parámetros del sistema básico, ponga su procesador en la tarea “configuración”. Configure cada altavoz individual de modo que el nivel sea el mismo en la posición de audición como en todas las demás. Si su procesador le permite ajustar los tiempos de demora, siga fielmente las instrucciones puesto que esto afectará profundamente al resultado final. Cuando ponga una película puede pensar que los canales traseros están demasiado suaves, pero no lo están. Sin embargo puede que tenga que ajustar el nivel del altavoz de graves tanto en el procesador como en el altavoz de graves. Una vez fijados, no reajuste estos niveles.

Gestión de los graves: Los procesadores AV ofrecen la opción de “Grande” o “Pequeño” para los altavoces. Si elige “Grande” el altavoz recibe la frecuencia completa. Elija “Pequeño” y el grave será enviado al altavoz de graves.

Recomendamos que elija “Pequeño” para 1000Ci y 1010i y 1020i siempre que sean utilizados en el sistema. 1050i se debería ajustar a “Grande” Normalmente 1030i se debería ajustar a “Grande” pero lo puede ajustar a “Pequeño”. Se permitirá la opción de altavoz de graves (ajustar en “ON” o “SÍ”).

TRASERO DERECHO Arrıba se encuentra el esquema recomendado por Dolby Labs para sistemas 7.1. El esquema 6.1 es el mismo excepto que un altavoz central

único sustituye a las dos unidades posteriores. El esquema 5.1 no tiene altavoces traseros.

LFE (Efectos de baja frecuencia): El canal LFE envía todos los efectos de sonidos graves al altavoz de graves. Si los altavoces están ajustados a

“Pequeño”, los graves del sistema procedentes de estos canales también son enviados al altavoz de graves. Si pone el sistema a niveles extremos y/o tiene el nivel de altavoz de graves ajustado demasiado alto puede sobrecargar el altavoz de graves con resultados acústicos desagradables. Si sucediese esto, reduzca el nivel inmediatamente. Fase: Si sus altavoces están cableados incorrectamente los graves serán poco definidos y escasos. En este caso, compruebe el cableado detenidamente. Si el hilo de su altavoz tiene un indicador junto a un núcleo, sistemáticamente utilice el núcleo con raya para conectar todos los terminales positivos (ROJOS). De este modo el sistema siempre estará en fase. Siga siempre las instrucciones detalladas en el manual de su procesador AV.

Limpie las cajas con un paño ligeramente húmedo. El acabado está sellado con un impermeabilizador de modo que con el uso normal no hay necesidad de utilizar materiales de limpieza de base solvente. Si se manchan las cajas, elimine la mancha con un paño ligeramente humedecido en agua, aguarrás o alcohol isopropílico, dependiendo de la mancha. Después frote ligeramente con un paño para eliminar los residuos del agente limpiador. No utilice nunca abrasivos de ningún tipo.

Los altavoces Q Acoustics están garantizados sin defectos en los materiales ni en la mano de obra como sigue:

Altavoces pasivos: 5 años desde la fecha de la compra. Altavoces activos y altavoces de graves: 2 años desde la fecha de la compra. Durante el período de garantía Q Acoustics, a su libre elección, reparará o sustituirá cualquier producto que se encuentre defectuoso tras la inspección por parte de la Compañía o de su distribuidor designado o agente.

No quedan cubiertos por la garantía el uso indebido o al desgaste natural.

Cepille ligeramente las rejillas con un pincel suave. No desmonte las rejillas del altavoz a menos que sea absolutamente necesario.

La mercancía para reparación en primera instancia debe ser devuelta al distribuidor de suministro. Si esto no fuese posible, el/los artículo(s) sería(n) enviados a portes pagados preferiblemente en el embalaje original, a Q Acoustics o su distribuidor designado para su zona y acompañado de la prueba de compra. Los daños sufridos por la mercancía en tránsito al centro de reparaciones no están cubiertos por la garantía. El transporte de devolución será pagado por Q Acoustics o su distribuidor según sea pertinente.

Es mejor no tocar los controladores puesto que cuando se ponen al descubierto se pueden dañar con facilidad.

Esta garantía de ninguna manera afecta sus derechos legales.

Distribuidor designado en el Reino Unido:

Armour Home Electronics Ltd Units 7 & 8, Stortford Hall Industrial Park Bishops Stortford, Hertfordshire,

Reino Unido CM23 5GZ Para información sobre reparaciones en otros países póngase en contacto con info@qacoustics.co.uk

Especificaciones Q Acoustics 1000i Series

Respuesta de frecuencia: (±3 dB)

Sensibilidad: (2,83v@1m)

89 dB Potencia del amplificador recomendada:

25 - 100 W Frecuencia de cruce:

Medidas del mueble: (HxPxA mm)

1000Si Active Subwoofer (altavoz de graves)

200 mm recorrido largo

Potencia del amplificador:

Frecuencia de cruce:

45 Hz -175 Hz (var.)

Medidas del mueble: (HxPxA mm)
