Produkttyp	Passiver Lautsprecher, 2-Wege-Bücherregal
Abmessungen (H x T x B)	215 x 195 x 150 mm
Gewicht (pro Lautsprecher)	2,8 kg
Stromversorgung	Passiv, keine Stromversorgung erforderlich
Nennimpedanz	6 Ω
Minimale Impedanz	4 Ω
Empfindlichkeit (2,83 V @ 1 m)	86 dB
Frequenzgang (±3 dB)	68 Hz - 20 kHz
Empfohlene Verstärkerleistung	15 bis 75 W
Trennfrequenz	2,5 kHz
Hauptfunktionen	Stereo-Wiedergabe, Bi-Wiring-kompatibel (außer 1010i und 1000Ci), kompatibel mit TV-Bildschirmen (außer 1000Si innerhalb von 50 cm)
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen; für Flecken White Spirit oder Isopropylalkohol verwenden; keine Scheuermittel verwenden
Sicherheit	Nicht Wasser, Regen oder Feuchtigkeit aussetzen; Lüftungsgitter nicht blockieren; nicht in der Nähe von Wärmequellen verwenden; bei Gewitter abstecken
Ersatzteile und Reparierbarkeit	Reparaturen müssen von einem autorisierten Fachmann durchgeführt werden; eigenständiges Öffnen führt zum Verlust der Garantie
Garantie	5 Jahre für passive Lautsprecher, 2 Jahre für aktive Lautsprecher und Subwoofer

Häufig gestellte Fragen - 1000I Q-ACOUSTICS

Wie installiere ich die Spikes bei den Modellen 1030i und 1050i?

Legen Sie ein Tuch unter den Lautsprecher, befestigen Sie den Sockel an der Säule mit den kurzen Schrauben, schrauben Sie dann die langen Bolzen in den Sockel und die Säule. Richten Sie die Bolzen in den Löchern unter dem Lautsprecher aus und ziehen Sie fest. Schrauben Sie die Befestigungen halb auf den Sockel, dann justieren Sie die Höhe, sobald der Lautsprecher aufrecht steht.

Kann ich das Modell 1030i mit Sand füllen?

Ja, Sie können den unteren Teil des 1030i mit 5 kg trockenem Sand (Spielsand) in einem Polyethylenbeutel füllen, um den Lautsprecher zu stabilisieren und Vibrationen zu reduzieren. Entfernen Sie den Stopfen, führen Sie den Beutel ein, füllen Sie den Sand ein, verschließen Sie ihn und setzen Sie den Stopfen wieder ein.

Wie schließe ich die Lautsprecher im Bi-Wiring an?

Entfernen Sie bei den Modellen 1020i, 1030i und 1050i die abnehmbaren Verbindungen zwischen den Anschlüssen. Verwenden Sie zwei Doppelkabel pro Lautsprecher: Verbinden Sie die Hochton-(HF) und Tiefton-(LF) Anschlüsse getrennt mit dem Verstärker, unter Beachtung der Polarität (rot +, schwarz -).

Welche Verstärkerleistung wird für die Lautsprecher 1010i empfohlen?

Die empfohlene Leistung beträgt 15 bis 75 W. Drehen Sie die Lautstärke niemals auf Maximum, um Gehör- oder Lautsprecherschäden zu vermeiden.

Wie positioniere ich den Subwoofer 1000Si?

Stellen Sie den Subwoofer nahe einer Wand, um die Bässe zu verstärken, aber nicht in einer Ecke. Richten Sie ihn nach Möglichkeit mit den vorderen Lautsprechern aus. Lassen Sie hinten Platz, um an den Schalter zu gelangen. Vermeiden Sie instabile Böden und Möbel, die vibrieren könnten.

Wie reinige ich die Lautsprecher, ohne sie zu beschädigen?

Verwenden Sie ein leicht feuchtes Tuch für die Oberseite. Bei Flecken verwenden Sie White Spirit oder Isopropylalkohol und polieren Sie dann mit einem trockenen Tuch. Verwenden Sie niemals Scheuermittel und berühren Sie nicht die Lautsprecherchassis.

Sind die Lautsprecher 1000i mit Plasma-Bildschirmen kompatibel?

Ja, alle passiven Lautsprecher der Serie können problemlos in der Nähe eines Plasma-Bildschirms platziert werden. Nur der Subwoofer 1000Si muss mehr als 500 mm von Bildschirmen entfernt sein, die empfindlich auf Magnetfelder reagieren.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und Einstellungen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder einen autorisierten Reparaturdienst. Öffnen Sie den Lautsprecher nicht selbst, da dies die Garantie ungültig macht.

Wie stelle ich die Phase des Subwoofers ein?

Beginnen Sie mit dem Potentiometer auf 0°. Hören Sie an Ihrer Hörposition und justieren Sie, um die maximale Basswiedergabe zu erhalten. Der Effekt ist subtil, nehmen Sie sich Zeit zum Experimentieren.

Wie lange beträgt die Garantiezeit für Q Acoustics 1000i Lautsprecher?

Passive Lautsprecher haben 5 Jahre Garantie, aktive Lautsprecher und Subwoofer 2 Jahre gegen Herstellungsfehler. Die Garantie deckt keine unsachgemäße Verwendung oder normalen Verschleiß ab.

BEDIENUNGSANLEITUNG 1000I Q-ACOUSTICS

Benutzeranleitung und technische Daten

Wichtige Informationen -itte sorgfältig lesen

Dieses Symbol weist daraufhin, dass die dem Gerät beigefugte Dokumentation wichtige Bedienungs- und Wartungsanleitungen enthalt.

Dieses Symbol weist daraufhin, dass in thisem Gerät gefährliche Spannungen auftreten, die zu Stromschlagen führen können.

Lesen Sie diese Anweisungen sorgfähig durch.

Bewahren Sie diese Anweisungen auf.

Beachten Sie alle Warnhinweise.

Befolgen Sie alle Anweisungen.

Benutzen Sie das Gerät nicht in Wassernahe.

Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Verstellen Sie keine Belüftungsöffnungen.

Nach Anweisungen des Herstellers installieren.

Nicht in der Höhe von Wärmequellen wie Radiotoren, Heizkörpmen, Öfen oder anderen Geräten, die Hitze ausstrahlen (Verträker usw.), Installieren.

Beachten Sie stets den Sicherheitszweck von gepolten Steckern oder Schutzkontaktstreckern. Ein gopelter Stecker verfügbar über zwei flache Steckerstiffe (Blütter), von denen einer breiter ist als der andere. Ein Schukostecker hat zwei Steckerstifte und einen dritten Erdungsstift. Das breitere Steckerblatt oder der dritte Erdungsstift dienen ihrer Sicherheit. Falls der mitgelieferte Stecker nicht in ihre Steckdose passst, loses Die sie veraltete Steckdoseitte von einem Elektriker austauschen.

Achten Sie darauf, dass nicht auf die Elektrokabel getreten wird und dass sie nicht geklemmt werden, insbesondere an Steckern, Steckdosen und Austrittspunkten aus dem Gerät.

Verwenden Sie nur Zusatzkomponenten/Zubehörteile, die vom Hersteller genehmigt sind.

Benutzen Sie die Anlage nur mit einem vom Hersteller spezifizierten oder mit der Anlage geleiferten Wagen, Ständer, Stativ, Halterung oder Tisch.

Wenn ein Wagen benutzt wird, ist die Kombination Wagen/Gerät vorsichtig zu bewogen, um Verletzungen durch das Umkippen des Wagens zu vermeiden. Bei Gewitter oder wenn Sie die Anlage für längerere Zeit nicht benutzen, den Gerätesteckeritte herausziehen.

Alle Reparatur- und Kundendienstbarheiten sind von qualifiziertem Fachpersonal auszuführen. Diese Arbeitsen sind dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. am Netzkabel oder Stecker, wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen oder Feuchigkeit ausgesetzt war, nicht normal betriebenen werden kann oder heruntergefallen ist.

Warning: Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, * dürn Sie das Gerät weder Regen noch Feuchigkeit aussetzen. Das Gerät ist von spitzenden oder tropfenden Flüssigkeiten fernzuhalten, und mit Flüssigkeit gefüllte Gegenstände wie Blumenvasen * dürn nicht darauf abgestellt werden.

Brennende Kerzen und offene Feuerquellen * dürfen nicht auf dem Gerüt abgestellt werden.

Warning: Der Netzschalter für den Subwoofer wird verwendet, um das Gerät vom Netz zu trennen. Er befindet sich an der Geräuterückseite. Damit er frei zugänglich ist, ist das Gerät in einem offenen Bereich ohne Hindernisse aufzustellen, so dass der Schalter problemlos betitigt werden kann.

Vorsicht: Änderungen oder Modifizierungen am Gerät, die nicht ausdricklich vom Hersteller genehmigt werden, können dazu führen, dass die Berechtigung des Nutzers zum Betrieb des Gerätes verfüllt.

Kundendienst/Reparatur: Für Servicearbeiten sind die Geräte dem Händler zu übergeben, der sie geliefert hat, oder der zuständigen Kundendienst

vertretung in ihrem Land. Die Anschriften der wichtigsten Kundendienstvertruetungen im Vereinigten Königreich sind in dieser Anleitung aufgelistet.

Dritte: Für den unwahrscheinlichen Fall, dass Sie these Produkte an einen Dritten veräußern, fügen Sie dem Produkt diese Benutzieranleitung bei.

Wichtiger Hinweis für Nutzer im Vereinigten Königreich

Das Gerätekabel ist mit einem für das Vereinigte Königreich zugelassenen Netzstecker mit einer 5A-Sicherung versehen. Falls diese ausgetaucht werden muss, ist eine 5A-Sicherung nach BS1362 (ASTA- oder BSI-zugelassen) zu verwenden. Falls der Netzstecker ausgetaucht werden muss, entfern Sie die Sicherung und entsorgen Sie diesen Stecker sofort, nach dem Sieihn vom Kabel abgetrennet haben.

Anschlieben eines Netzsteckers

Die Drahte im Netzkabel sind nach folgendem Code ausgeführ: blau: Nulleiter; braun: STROMFUHREND

Da diese Farben eventuell nicht mit den farblichen Markierungen der Klemmen in ihrer Steckdose übereinstimmen, gehen Sieitte wie folgt vor:

Der BLAUE Draht ist an die Klemme anzuschlieBen, die mit dem Buchstoben N gekennzeichnet bzw. in BLAU oder SCHWARZ ausgeführt ist. Der BRAUNE Draht ist an die mit L gekennzeichnete

bzw. in BRAUN oder ROT ausgeführte Klemme anzuschlieben.

Einleitung

Die Lautspeicher-Serien 1000i von Q Acoustics ist so konzipiert, dass sie den hochsten Anforderungen anspruchsvoller Zweikanal-Audiogenieber und Kinoenthusiasten gerecht wird. Die Angebotspalette umfasst:

1010i: Kompakter Regalloutsprecher mit einem 100 mm-Basstreiber
1020i: Regalloutsprecher mit einem 125 mm-Basstreiber
1030i: Kompakter Standloutsprecher mit einem 165 mm-Basstreiber
1050i: Standloutsprecher mit zwei 165 mm-Basstreibern
1000Ci: Center-Lautsprecher mit zwei 100 mm-Basstreibern, die bei Bedarf wandmontiert werden konnen.
1000Si: Aktiver 100 Watt-Subwoofer mit einem 200 mm-Treiber und Signalsensor für automatisches Ein- und Ausschalten.

Alle passiven Lautspeicher sind für Bi-Wiring ausgelegt (Hoch- und Tieftoner werden getrennt an den Verständiger angeschlossen); ausgenommen hiervon sind die Modelle 1010i und 1000Ci.

Alle Laufsprecher können problemlos in der Nähe von TV-Bildschirmen eingesetzt werden, mit Ausnahme des 1000Si, der in mindestens 500 mm Abstand von TV-Bildschirmen oder anderen Geräten, die Magnetfeldern gegenüber empfindlich reagieren, aufgestellt werden sollen. Plasma- und LCD-Bildschirme bleiben unbeinträchtigt.

Vergewissern Sie sich, dass alle stromfuhrenden Geräte in Ihr System vom Netz getrennt sind, bevor Sie Anschlüsse an die Laufsprecher vornehmen.

Wenn Sie Ihr Soundsystem einschalten oder die Eingangsquellen verändern, stellen Sie den Hauptlaufstärkeregler auf "leise" und dann allmählich lauter.

Gehen Sie NIEMALS auf volle Lautstärke! Die Position der Lautstärkeregelung ist trügerisch und gibt die Lautstärkeleistung des Audiosystems nicht wieder. Die Verwendung sehr hoher Lautstärken kann zu Hörschäden führen.

SchlieBen Sie Ihr Laufsprecherklemmen NICTH an die Netzstromversorgung an.

Setzen Sie die Lautspeicher KEINER übermögen Kälte, Hitze, Feuchtigkeit oder Sonnenlichtbestrahlung aus.

Falls Sie die Lautspecher ohne ihre Front-Schutzbespannung benutzen, achten Sieitte darauf, dass die Treibereinheiten nicht beschadigt werden.

Benutzen Sie KEINE behelfsmäßigen Ständer. Montieren Sie die von Q-Acoustics empfohlenen Ständer nach der entsprechenden Anleitung und unter Verwendung der vorgesehenen Halterungen. Ihr Fachhändler wird Sie keinere beraten.

Die Laufsprecher NICT AUSEINANDERNEHMEN, da dadurch die Garantie verfällt.

Auspacken der Laufsprecher

Packen Sie die Laufsprecher ganz aus. Hebien Sie die Laufsprecher aus den Kartons, indem Sie sie am Gehäuse festhalten. Zum Hebien der Laufsprecher keinesfalls die PET-Säcke verwenden! Die Modelle 1030i, 1050i und 1000Si sind schwer - packen Sie beim Herausheben nötigenfalls zu zweit an.

Wenn Sie die Lautsprecher im Raum bewegen, schleifen Sie sie nicht über den Fußboden, da dies zu Schäden führen können – haben Sie die Lautsprecher an und stellen sie dann am gewünschten Ort ab.

Im Verpackungskarton befinden sich: Der/die Laufsprecher und diese Benutzeranleitung.

Für die folgenden Modellen enthalt der Verpackungskarton außerdem:

1030i und 1050i: Einen Sockel für jeder Lautsprecher, Schrauben, einen Inbusschluss zum Befestigen des Ständers sowie eine Reihe von Spikes und die dazugehörigen Abdeckungen.

1010i, 1020i, 1000Ci: Einen Satz vier selbstklebender Fuße.

1000Si: Ein IEC-Stromkabel für den Netzanschluss in Ihrm Land.

Überprüfen Sie das gefelte Produkt sorgfältig. Sollen Teile fehlen oder beschädigt sein, teilen Sie dies Ihr Frem Fachhändler so bald wie möglich mit.

Bewahren Sie die Verpackung für spätere Transporte auf. Beim Entsorgen der Verpackung beachten Sieitte alle in Ihr dem Land geltenden Bestimmungen und Vorschriften im Recycling-Bereich.

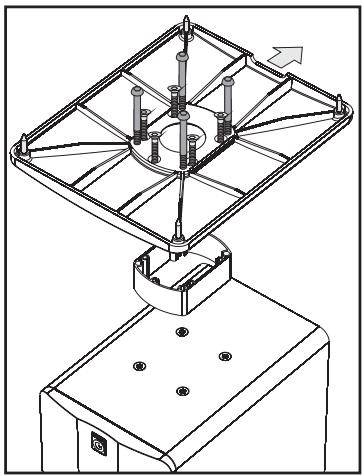

Montieren des Bodenstanders und der Spikes - 1030i und 1050i

Legen Sie ein weiches Tuch oder Handtuch auf den Boden. Drehen Sie nun den Laufsprecher um und stellenihn auf das Tuch/Handtuch.

Der Ständer besteht aus dem Sockel und einer Saule. Befestigen Sie den Sockel mit Hilfe der fülf Kurzen Schrauben an der Saule. Zum Festziehen der Schrauben dient der mitgelieferte Inbusschluss.

Drehen Sie den Ständer wieder um und führen Sie die vier langen Bolzen durch den Sockel und die Saule; richten Sie die Bolzen auf die Öffnungen an der Lautsprecherunterseite aus und ziehen sie ordentlich fest.

Vergewissern Sie sich, dass die Ver-tiefung im Ständer der Laufsprecher-rückseite gegenüberliegt.

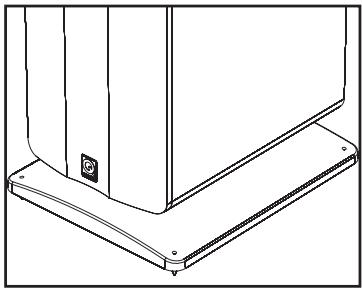

Schrauben Sie die Spikes halb in den Sockel und drehen den Lautsprecher wieder um, so dass er aufrecht staat (wen Sie einen Holz- oder Steinfußboden haben, versehen Sie die Spikes mit ihrer Schutzabdeckung, ehe Sie den Lautsprecher in seine aufrechte Position umdrehen).

Wenn der Laufsprecher aufrecht steht, führten Sie den Inbusschlüssel von oben in jeder Spike und zieren alle Spikes solange fest, bis der Laufsprecher waagerecht zum Boden und vollig stabil steht.

Spikes sind sehr spitz. Lassen Sie äußerte Vorsicht walten!
Stellen Sie einen Laufsprecher mit Spikes nie Dort auf, wo Schäden entstehen können!

Wenn Sie die Lautsprecher bewegen, haben Sie diese immer an - niemals über den Fußboden schleifen!

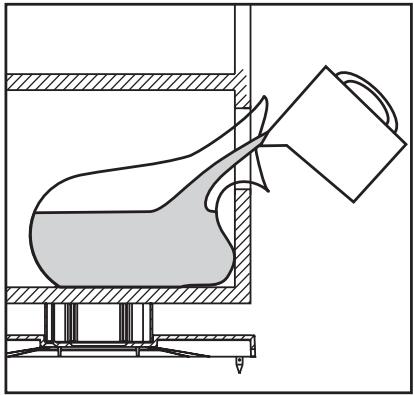

Füllen des Modells 1030i mit Sand

Dieunte Kammer des 1030i kann mit Sand gefuellt werden, um die Stabilität zu erhöhen und akustische Schwingungen zu dampfen. Es bleibt ihren überlassen, ob Sie dies tun. Wenn Sie keinem Sand einfllen wollen, schadet das dem Gerät nicht.

Siebenotigenhierzu:

• 5 kg trockenen Sand - Gamesland ist ideal geeignet. Verwendungen Sie keine Bausand.
• einen große, soliden PET-Sack,
  ein trockenes Einfüllgebung.

Entfernen Sie den Spundzapfen auf der Rückwand. Schieben Sie den Sack in die Kammer, wobei die Öffnung des Sackes mindestens 100 mm hersausragt. Schütten (oder löffeln) Sie den Sand vorsichtig in den Sack. Wenn der ganze Sand im Sack ist, binden Sie die Öffnung oben richtig zu und schieben den Sack in die Kammer. Setzen Sie dann den Spundzapfen wieder ein.

1010i, 1020i, 1000Ci

Jeder Lautsprecher wird mit vier selbstklebenden Füßen

geliefert. Wenn Sie die Lautspecher nicht an der Wand montieren, ziehen Sie den Schutzfalz von jedem Fuß ab und drücken einen Fuß an jeder Ecke der Bodenverkleidung 15 mm vom Rand entfernt in seine richtige Position.

1030i und 1050i

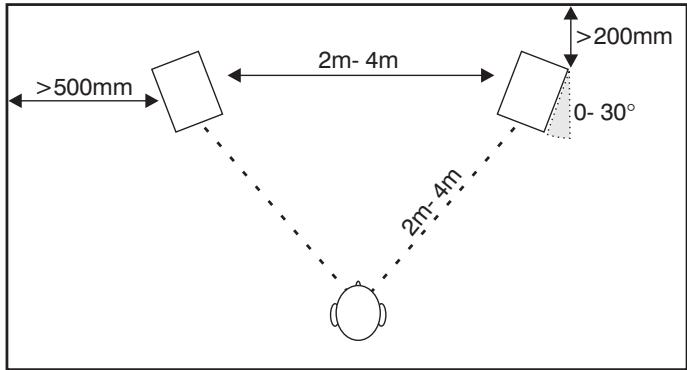

Die Lautspricher der Modelle 1030i und 1050i sollen in mindestens 200mm Entfernung zur Rückwand und 500~mm Entfernung zur Seitenwand aufgestellt werden. Werden sie naher zur Wand platziert, so werden dadurch die Basse verstarkt, noch es konnten Resonanzen auftreten, und die Klangprazision und Detailtreue wurde beeinträchtigt. Die Lautspricher sollen zwei bis vier Meter voineinander halten und zentral zum Hörersitz aufgestellt werden. Drecht man sie leicht nachinnen, so wird dadurch die Stereoqualität verbessert, noch konnte es zu einer Verengung der Klangquelle kommt.

1010i und 1020i

Die Modelle 1010i und 1020i werden am besten auf Bodenständern von Q-Acoustics aufgestellt oder an der Wand montiert. Beim Aufstellen auf dem Boden gilt die einfache Regel, dass die Hochtoneinheit sich auf Ohrenhöhe des sitzenden Zuhörers befinden sollente. Wandmontierte Lautspricher konnen etwasHigher angebracht und nach unter geneigt werden. Auf Füben bzw. Ständern montierte Lautspricher sollenen wie Standlautspricher behandelt werden, konnen aber etwas naher zur Rückwand platziert werden. Sie konnen auch auf einem Regal montiert werden.

Eine optionale Halterung, speziell für die Wandmontage der Modelle 1010i, 1020i und 1000Ci von Q Acoustics konzipiert, ist bei ihrem Fachhändler erhältlich. Laatsprecherfüße für die Modelle 1010i und 1020i stehen ebenfalls zur Verfügung.

Sie sollen den viel experimentieren, um die fur ihren Geschmack besteht Anordnung des Systems zu finden.

Effektlautsprecher

1000Ci

Der 1000Ci ist so ausgelegt, dass er in der Höhe eines TV-Bildschirms und central dazu betrieben werden kann. Er sollte unmittelbar über oder unter dem Bildschirm platziert werden. Wenn Sie ein normales Fernsehgerät haben, vergewissern Sie sich, dass das Gerät den Lautspeicher trabgen kann und oben mit einer ebenen Fläche abschiedt. Andernfalls sollen den Sie das Fernsehgerät auf einen Fernsehtisch stellen und den 1000Ci auf einem sicheren Regal unmittelbar unter dem TV unterbringen.

Wenn Sie einen Plasma- oder LCD-Bildschirm besitzen, montieren Sie den 1000Ci an der Wand oder auf einer anderen geeigneten Flache unmittelbar über oder unter dem Bildschirm.

Surround-Laatsprecher

Dolby Laboratories hat Empfehlungen für Effekt-lautsprecher 5.1 gegeben.

Surround-Lautsprecher sollen auf beiden Seiten des Zuhörers aufgestellt werden,leich hinter seiner Sitzposition. Die Lautsprecher sollen nach innenGENigt sein, entwender an den Seitenwänden des Raums montiert oder – wenn der Raum groß ist – auf hohen Lautsprecherfüßen, wobei die Mitte der

Lautsprecher sich über der Ohrhöhe des sitzenden Zuhörers befindet.

Anschlüsse und Verbindungen

Die Modellen 1020i, 1030i und 1050i konnen mit Bi-Wiring installiert werden. Eine Bi-Wiring-Weiche verfügbar über vier Anschlüsse. Das obere Anschlusspaar wird an den Hochtonlautsprecher(HF) angeschlossen, dasunte Paar an den/die Basslautsprecher (LF). Die Weichen werden mit abnehmberen Kupplungen gefelert, um die Anschlusspaare miteinander zu verbinden. Dadurch konnen Sie den Lautsprecher auf herkommliche Weise unter Verwendung eines Kabelpaars oder im Bi-Wiring-Modus mit zwei Paaren installmenten.

Die Modellen 1010i und 1000Ci verfügen über Standardweichen mit zwei Anschlüssen.

Lautsprecherkabel

Spezielle Laufsprecherkabel bieten einen besseren Wiedergabestandard als herkommliche Mehrzweckkabel wie etwa Klingeldraht. Verwenden Sie für die vorderen undzentralen Laufsprecher Kabel mit einem hohen Kupfergehalt. Düne Kabel reduzieren den Bass und grenzen den Dynamikbereich ein. Bei Surround-Kanälen (hintere Boxen) spiel ist die keine so große Rolle.

Lautsprecherkabel sind mit einem Streifen oder Kennfaden entlang einer Kabelseele versehen. Sie werden üblicherweise an die positiven Klemmen angeschlossen. Die Kabel zwischen Verträker und vorderen Lautsprechem sollen idealerweise gleich lang sein. Auf keinen Fall sollenn Kabelenden zusammengeführten werden - benutzen Sie stetsGPCabellängen.

Vorbereiten der Kabel

Splitten Sie das Kabel bis zu einer Tiefe von ca. 40 mm. Enternen Sie 10 mm der Isolierung und verdrehen Sie die Enden mit allen einzelnen Drahten. Trimmen Sie das Kabel, wobei 7 mm blanker Draht freiliegen bleibt.

Anschlieben

Lösen Sie den Anschluss durch Schrauben gegen den Uhrzeigersinn, bis das Loch am unteren Ende der Anschlussäule freiiegt.

Fuhren Sie das blanke Kabelende in das Loch. Verschrauben Sie den Anschluss wieder fest mit der Hand. Achten Sie darauf darauf, dass keine blanken Dränte freiliegen, die benachbarte Anschlüsse berühren können.

Die Verwendung von 4 mm-Lautsprechersteckern verstört gegen EU-Sicherheitsvorschriften.
