MANUALE UTENTE CI66VW SCHOLTES

English Operating Instructions OVEN Contents Operating Instructions,1 Warnings,2 Assistance,5 Description of the appliance,7 Description of the appliance,8 Installation,27 Oven structure,29 Start-up and use,30 Precautions and tips,41 Maintenance and care,41 Français Mode d’emploi FOUR Sommaire Mode d’emploi,1 Avertissements,3 Assistance,5 Description de l’appareil,7 Description de l’appareil,9 Installation,44 Structure du four,46 Mise en marche et utilisation,47 Précautions et conseils,59 Nettoyage et entretien,59 Español Italiano Istruzioni per l’uso FORNO Sommario Istruzioni per l’uso,1 Avvertenze,2 Assistenza,5 Descrizione dell’apparecchio,7 Descrizione dell’apparecchio,8 Installazione,10 Struttura del forno,12 Avvio e utilizzo,13 Precauzioni e consigli,24 Manutenzione e cura,24 Manual de instrucciones HORNO Sumario Manual de instrucciones,1 Advertencias,3 Asistencia,6 Descripción del aparato,7 Descripción del aparato,9 Instalación,62 Estructura del horno,64 Puesta en funcionamiento y uso,65 Precauciones y consejos,77 Mantenimiento y cuidados,77 Avvertenze ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro. “Prima di attivare la funzione di pulizia automatica:

• pulire la porta del forno
• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;

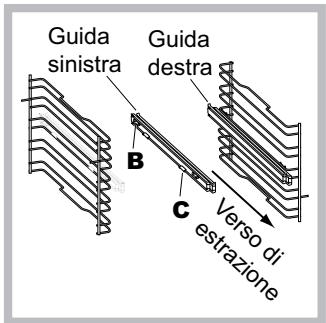

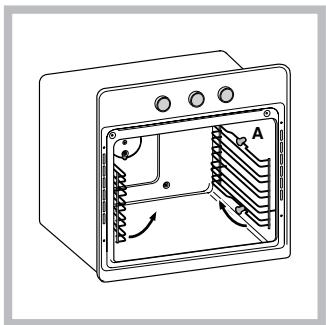

• estrarre tutti gli accessori e il kit guide scorrevoli (se presente);
• non lasciare strofinacci o presine sulla maniglia.” Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

AT T E N Z I O N E : A s s i c u r a r s i c h e l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. ! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavità. Warnings

Assistenza Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F--” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Prima di contattare l’Assistenza:

• Ve r i f i c a r e s e l ’ a n o m a l i a p u ò e s s e r e r i s o l t a autonomamente;
• Riavviare il programma per controllare se l’inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:
• Il tipo di anomalia;
• il messaggio visibile sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistance

• The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a: Assistance

Descrizione dell’apparecchio Description de l’appareil Vista d’insieme Vue d’ensemble 1 POSIZIONE 1 2 POSIZIONE 2 3 POSIZIONE 3 4 POSIZIONE 4 5 POSIZIONE 5

6 POSIZIONE DIVIDER “D”

7 POSIZIONE 6 8 POSIZIONE 7 9 GUIDE di scorrimento dei ripiani 10 Ripiano LECCARDA 11 Ripiano GRIGLIA 12 Ripiano DIVIDER 13 Pannello di controllo 1 NIVEAU 1 2 NIVEAU 2 3 NIVEAU 3 4 NIVEAU 4 5 NIVEAU 5

6 POSIZIONE SÉPARATEUR “D”

12 DISPLAY 13 Temperature adjustment 14 ON/OFF Display Display 15 Indicazione Menù selezionato 16 Indicazione Porta bloccata 17 Indicazione Temperatura 18 Suggerisce cosa fare o cosa sta facendo il forno. Indica anche: ORA; DURATA COTTURA; FINE COTTURA. 19 Indicatori di Preriscaldamento 20 Icona della cottura selezionata/icona del ripiano di cottura consigliato 15 Selected Menu indicator 16 Door locked indicator 17 Temperature indicator 18 Suggests a course of action or displays the activity currently being performed by the oven. It also displays: TIME; COOKING DURATION; COOKING END TIME. 19 Preheating indicators 20 Selected cooking mode symbol/recommended rack position

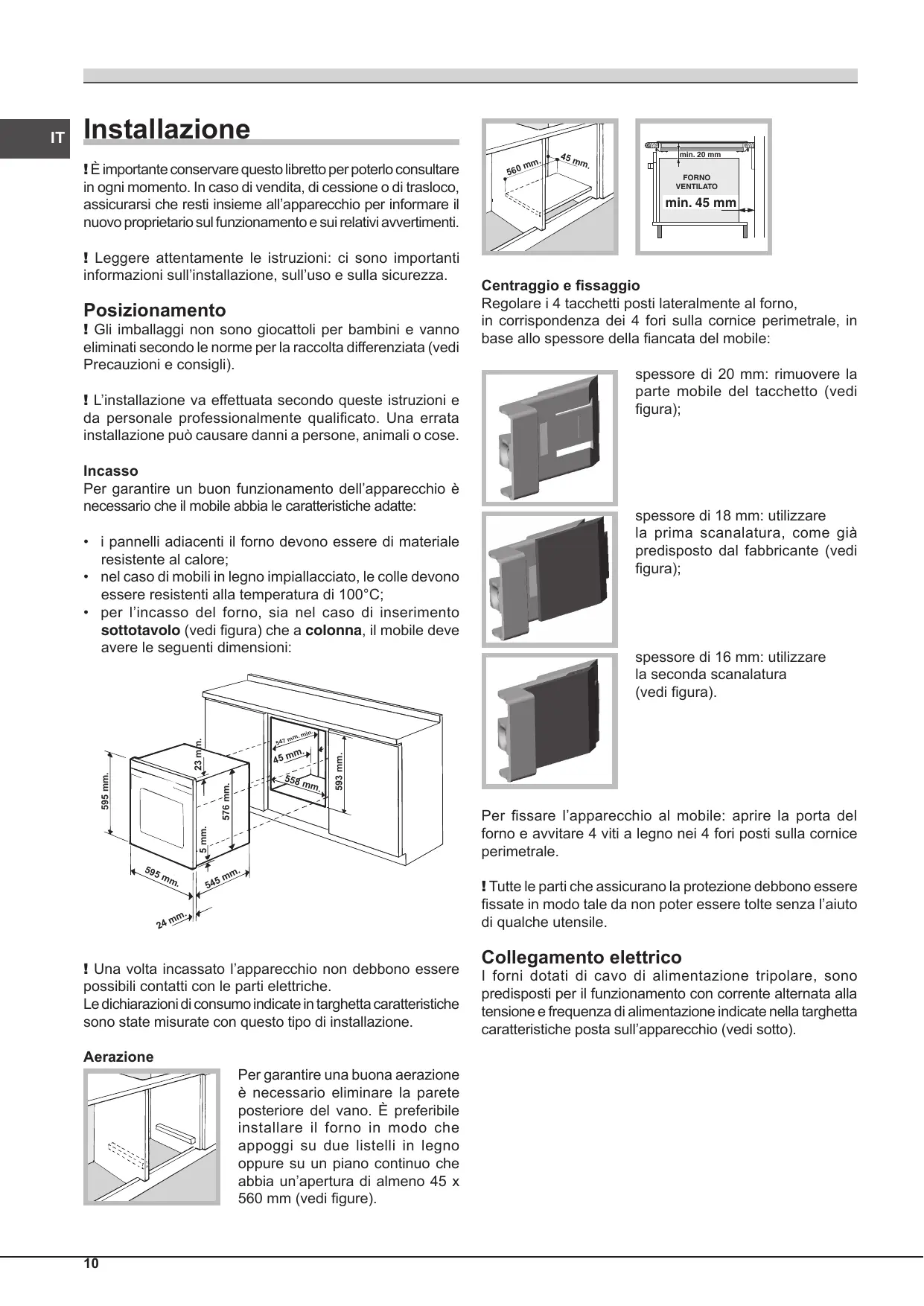

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

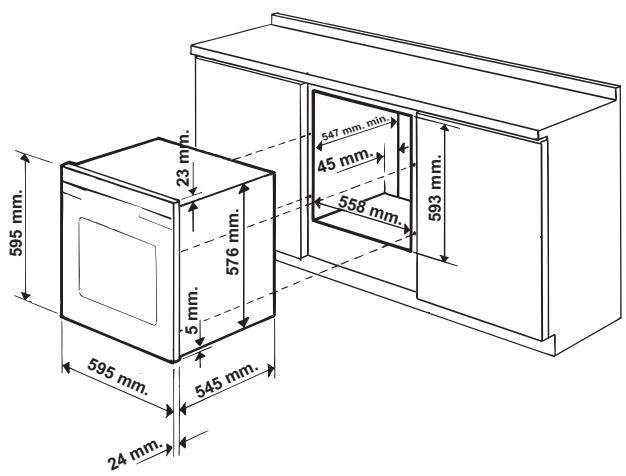

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

min. 20 mm FORNO VENTILATO min. 45 mm Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

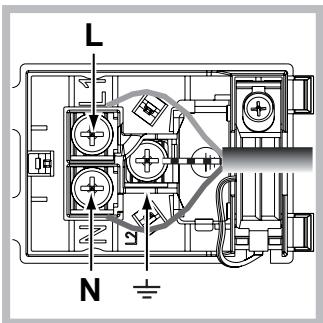

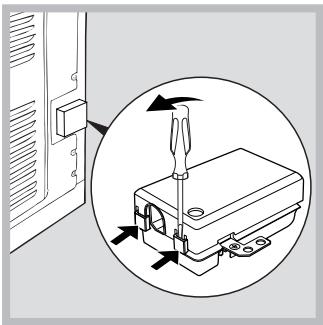

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).

nell’apposito fermacavo.

4. Chiudere il coperchio

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 41 profondità cm 41 Volume* lt. 74 Dimensioni** larghezza cm 45,6 altezza cm 41 profondità cm 41 Volume** lt. 77 Collegamenti elettrici tensione a 220-240V~ 50Hz potenza massima assorbita 3400W (vedi targhetta caratteristiche) ENERGY LABEL

Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Gratin. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2012/19/CE e successive modificazioni. 1275/2008 Stand-by/off mode

• Solo per modelli con guide imbutite. ** Solo per modelli con guide in filo. Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

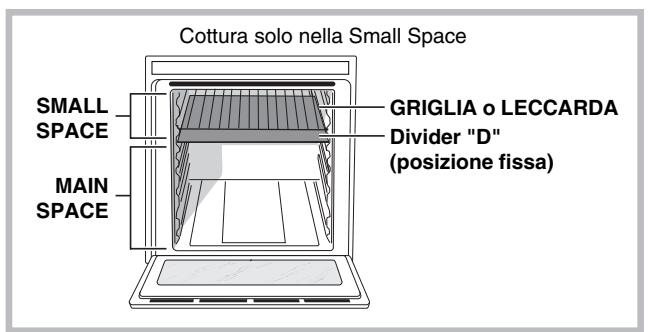

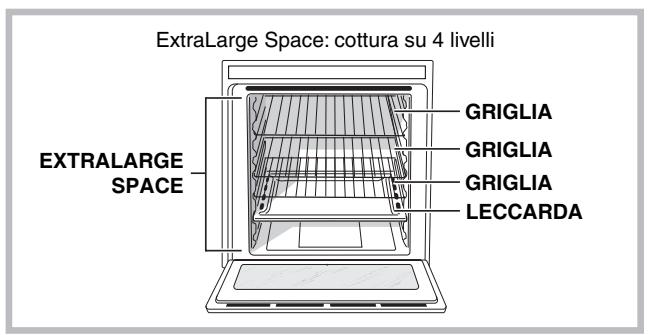

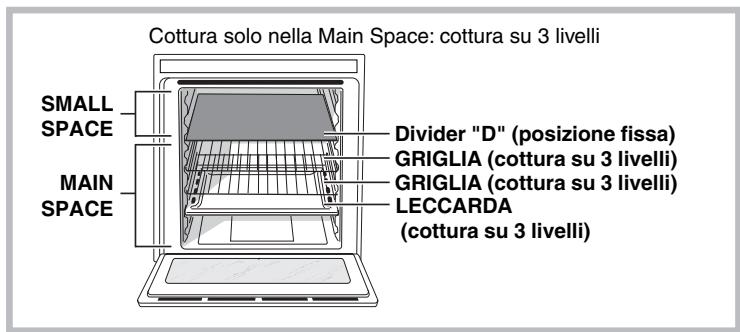

Struttura del forno Il forno BIG CAVITY offre 70lt di capacità e la possibilità di cucinare pietanze su 4 livelli contemporaneamente o cucinare porzioni abbondanti, che non starebbero in un forno tradizionale. Ben 56 programmi di cottura universali e automatici assicurano risultati perfetti per qualsiasi ricetta. BIG CAVITY offre inoltre il massimo del comfort per qualsiasi esigenza e lo fa con 4 diverse possibilità d’uso: il forno è unico ma è divisibile in spazi di dimensioni differenti, ciascuna con regolazioni indipendenti di temperatura e tempi. Questo è possibile grazie al DIVIDER termoisolante, che permette di dividere l’intera ExtraLarge Space in due spazi di grandezze diverse: Main Space e Small Space. Le due Main e Small Space si possono usare contemporaneamente, per cucinare diverse preparazioni in meno tempo, oppure separatamente, per utilizzare solo lo spazio che serve. Quando le due cavità sono utilizzate insieme è possibile regolare le temperature di cottura tra 50° e 250°, ed avere una differenza di temperatura fino a 100° tra le due zone, per realizzare ricette anche molto diverse tra loro senza che sapori ed odori si mescolino. Main e Small Space: cottura contemporanea ExtraLarge Space: cottura su 4 livelli GRIGLIA GRIGLIA EXTRALARGE SPACE GRIGLIA LECCARDA SMALL SPACE MAIN SPACE Cottura solo nella Small Space SMALL SPACE Cottura solo nella Main Space: cottura su 3 livelli GRIGLIA o LECCARDA Divider "D" (posizione fissa) MAIN SPACE La tabella riportata di seguito descrive i possibili valori di temperatura impostabili. Il display intelligente ti guiderà nella Temperatura nella prima cavità (Main o Small Space) Da 40°C a 150°C GRIGLIA o LECCARDA Divider "D" (posizione fissa) GRIGLIA (cottura su 3 livelli) GRIGLIA (cottura su 3 livelli) LECCARDA (cottura su 3 livelli) SMALL SPACE MAIN SPACE Divider "D" (posizione fissa) GRIGLIA (cottura su 3 livelli) GRIGLIA (cottura su 3 livelli) LECCARDA (cottura su 3 livelli) corretta regolazione delle temperature delle due cavità. Temperatura nella seconda cavità (Small o Main Space) La differenza di temperatura rispetto alla prima cavità selezionata è massimo 50°C Esempio: imposti 90°C su una cavità; nell'altra puoi impostare un valore tra 40°C (90°C-50°C) e 140°C (90°C+50°C). Da 155°C a 200°C La differenza di temperatura rispetto alla prima cavità selezionata è massimo 70°C Esempio: imposti 180°C su una cavità; nell'altra puoi impostare un valore tra 110°C (180°C-70°C) e 250°C (180°C+70°C). Da 205°C a 300°C La differenza di temperatura rispetto alla prima cavità selezionata è massimo 100°C Esempio: imposti 210°C su una cavità; nell'altra puoi impostare un valore tra 110°C (210°C-100°C) e 300°C max temperatura impostabile.

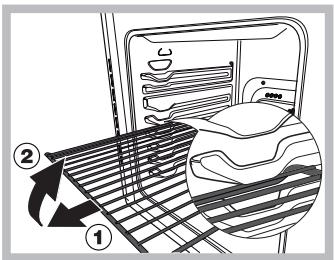

Avvio e utilizzo parte anteriore e tirarle. (2) ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulle griglie in dotazione. ! Durante l’uso si consiglia di rimuovere eventuali stoviglie o cibi delicati dalla cavità spente. ! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometterne il risultato. ! A cottura avviata, prima di rimuovere il DIVIDER è necessario spegnere il forno con il tasto . ! La pressione prolungata dei tasti , , e consente lo scorrimento veloce delle liste o dei valori impostati. ! Ad ogni accensione il forno è impostato sul Menù UNIVERSALI ! All’accensione del display, se l’utente non tocca alcun tasto, il display si spegnerà automaticamente dopo 2 minuti ! Per ottimizzare le performance di cottura, al momento dell’attivazione della funzione selezionata viene effettuato un settaggio dei parametri del prodotto, che potrebbe comportare il ritardo dell’accensione della ventola e degli elementi riscaldanti. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola si attiva e disattiva automaticamente finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno. Prima accensione Dopo l’allacciamento alla rete elettrica, alla prima alimentazione, accendere il pannello di controllo premendo il tasto . Compare la lista delle lingue nel menù. Per scegliere la lingua desiderata selezionarla con i tasti e . Per confermare premere il tasto “OK”. Una volta effettuata la scelta, il display visualizzerà i seguenti parametri: LINGUA Selezione della lingua ORA Impostazione dell’ora TONO Tono della tastiera CONTAMINUTI Impostazione contaminuti PIROLISI Scelta PIROLISI ESCI Uscita dal menù

! Dopo aver impostato la lingua nel menù, trascorso un tempo di 60 secondi di non utilizzo il display passa al menù UNIVERSALI. Impostare l’orologio Per impostare l’orologio, accendere il forno premendo il tasto ; premere il tasto “MENU” e seguire la procedura indicata.

1. selezionare la voce ORA e premere il tasto “OK” per

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti

4. premere il tasto “OK” per confermare.

Impostare il contaminuti Il contaminuti è impostabile sia a forno spento che acceso. Quando il forno è spento:

1. premere il tasto “MENU”

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti e ;

4. premere il tasto “OK” per confermare.

Se il forno è acceso:

1. premere il tasto “MENU”

2. selezionare la voce CONTAMINUTI e premere il tasto

“OK” per modificare;

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti e ;

5. premere il tasto “OK” per confermare.

6. una volta impostato è possibile spegnere il forno.

Il display visualizzerà il contaminuti: a tempo scaduto il forno emette un segnale acustico, che si arresta dopo un minuto o premendo una qualsiasi icona. ! Il contaminuti non controlla l’accensione e lo spegnimento del forno. Sicurezza Bambini La funzione Sicurezza Bambini permette di bloccare i tasti del forno. Per l’attivazione premere il tasto , selezionare la voce ATTIVARE e poi il tasto “OK” per confermare. Per disattivare ripetere la procedura indicata selezionando la voce NON ATTIVARE. La sicurezza bambini è attivabile quando il forno è in cottura, oppure è spento. La sicurezza bambini è disattivabile in tutti i casi precedenti e anche quando il forno ha terminato la cottura. ExtraLarge Space ! Non utilizzare la posizione “D” per i ripiani di cottura. Avviare il forno ! Ad ogni accensione il forno è impostato sul Menù UNIVERSALI ! Per ritornare alla schermata principale del menù di selezione programmi premere il tasto “P”

1. Accendere il pannello di controllo premendo il tasto

2. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta nera su sfondo bianco)

selezionare la voce desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

4. Tramite i tasti o selezionare il programma di cottura

desiderato e confermare premendo “OK”.

5. Premere il tasto “START/STOP” per avviare la cottura.

6. Il forno entra nella fase di preriscaldamento.

7. Un segnale acustico e l’accensione di tutti gli indicatori

preriscaldamento segnalano che il preriscaldamento è completo.

8. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti o e confermare premendo “OK” (solo per cotture UNIVERSALI); - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/STOP”; - impostare il contaminuti premendo il tasto “MENU”; - spegnere il forno premendo il tasto .

9. In caso di black-out, se la temperatura del forno non si

è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. ! Nella configurazione ExtraLarge non è possibile utilizzare le Main e Small Space: il tasto è disabilitato. Programmi di cottura UNIVERSALI ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C (ove possibile). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura, fonte di calore, tasso d’umidità e circolazione forzata dell’aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali

acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di quattro ripiani contemporaneamente. Programma BARBECUE Si attiva l’elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRILL-GIRARROSTO Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto. La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ideale per cibi gratinati, lasagne, ecc... Effettuare le cotture con la porta del forno chiusa. Programma TRADIZIONE Con questa cottura tradizionale è meglio utilizzare un solo ripiano. Cottura raccomandata per cotture lente o bagnomaria. Per la cottura a bagnomaria è consigliabile mettere l’acqua direttamente nella leccarda. Programma ROSTICCERIA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma LIEVITAZIONE Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura del forno è ideale per l’attivazione del processo di lievitazione. Durante la lievitazione tenere la porta del forno chiusa. Programma BRIOCHE I parametri usati rendono questo programma di cottura ideale per dolci a base di lievito naturale. Programma CROSTATE I parametri usati rendono questo programma di cottura ideale per tutte le ricette di crostate. Programma DOLCI Questo programma di cottura è indicato per tutti i dolci di pasticceria non inclusi in BRIOCHE e CROSTATE (ad es. piccoli bignè, pan di spagna, ecc...). Programma MERINGA BIANCA/AMBRATA Le temperature sono preimpostate e non modificabili. Il programma MERINGA BIANCA è ideale per l’asciugatura delle meringhe. Il programma MERINGA AMBRATA è ideale per la cottura delle meringhe. Programma SCONGELAMENTO La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Programmi BASSA TEMPERATURA Questo tipo di cottura, utilizzato da anni dai professionisti del settore, consente di cucinare gli alimenti (carni, pesci, frutta, verdura) a temperature molto basse (85,95 e 120 °C), garantendo una cottura perfetta ed esaltando al massimo le qualità gustative. I vantaggi non sono da sottovalutare:

• essendo le temperature di cottura molto basse (in genere, inferiori alla temperatura d’evaporazione), la dispersione dei sughi di cottura dovuta all’evaporazione viene notevolmente ridotta e l’alimento acquista morbidezza;
• nella cottura di carni, le fibre muscolari si ritirano meno rispetto a una cottura classica. Il risultato è una carne più tenera che non necessita di una fase di riposo dopo la cottura. La doratura della carne dovrà essere effettuata prima di infornare. La cottura a bassa temperatura sottovuoto, utilizzata da 30 anni dai più grandi chef, presenta numerose qualità:
• gastronomiche: consente di concentrare gli aromi rispettando la caratteristiche gustative dell’alimento e mantenendone la morbidezza e la tenerezza.
• igieniche: poiché vengono rispettate le norme d’igiene, questo tipo di cottura protegge gli alimenti contro gli effetti nocivi dell’ossigeno e garantisce una conservazione più prolungata delle pietanze nel frigorifero.
• organizzative: grazie al prolungamento della durata di conservazione, è possibile preparare i piatti con largo anticipo.
• dietetiche: questa cottura limita l’utilizzo delle sostanze grasse e permette quindi di realizzare una cottura leggera e digeribile.
• economiche: riduce notevolmente il calo di peso dei prodotti. Per utilizzare questa tecnica, è necessario possedere una macchina sottovuoto dotata di appositi sacchetti. Seguire attentamente le istruzioni indicate per il confezionamento sottovuoto degli alimenti. La tecnica del sottovuoto permette anche la conservazione dei prodotti crudi (frutta, verdura, ecc.) e dei prodotti già cotti (cottura tradizionale). Programma PASTORIZZAZIONE Questo tipo di cottura è indicata per la frutta, verdure, ecc.... I contenitori di piccole dimensioni possono essere posizionati su 3 livelli. Lasciare raffreddare i contenitori all’interno del forno. Infornare a forno freddo. Girarrosto Per azionare il girarrosto (vedi figura) procedere come segue:

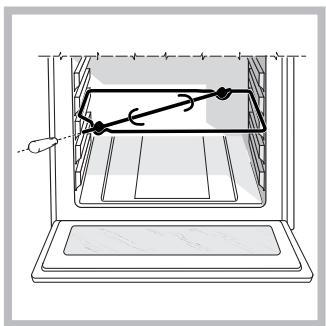

1. mettere la leccarda in

2. mettere il sostegno del

girarrosto in posizione 3 e i n se ri re l o spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando le icone

Funzioni di cottura automatiche ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Programma ARROSTO... Utilizzare questa funzione per cuocere carni di manzo, vitello, maiale, pollo e agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Su alcuni programmi ARROSTO è possibile selezionare il livello di cottura desiderato: BEN COTTO, MEDIO e AL SANGUE. Programma CROSTATE... Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma BRIOCHE Questa funzione é ideale per dolci di pasticceria a base di lievito naturale. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma PLUM-CAKE Questa funzione é ideale per tutte le ricette a base di lievito chimico. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo.

Programma DOLCI Questa funzione è ideale per tutte le altre ricette (senza lievito e che non sono crostate). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma PANE Utilizzare questa funzione per realizzare del pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• non dimenticare di mettere 150gr (1,5 dl) di acqua fredda sulla leccarda alla posizione 7; Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “FORNO TROPPO CALDO” fino a quando la temperatura del forno raggiungerà 40°. A questo punto sarà possibile infornare il pane. Ricetta per il PANE (impasto massimo): Ingredienti:
• 50 gr di lievito fresco per panificazione o 4 bustine di lievito in polvere. Preparazione:
• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).
• Aprire la farina a fontana.
• Versare il composto di acqua e lievito.
• Lavorare l’impasto fino ad ottenere un impasto omogeneo e poco colloso, stirandolo con il palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla, mettere l’impasto in una ciotola e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere la ciotola nel forno alla funzione manuale LIEVITAZIONE a 40°C e lasciar lievitare per circa 30/45 minuti o a temperatura ambiente per circa 1 ora (il volume dell’impasto deve raddoppiare).
• Rompere l’impasto lavorandolo delicatamente e dividerlo per ottenere i diversi pani.
• Disporli sulla griglia (o su 2 o 3 griglie se desideri cuocere i pani su più livelli) con la carta forno (tagliata della stessa misura interna della leccarda) e cospargerli di farina.
• Praticare alcune incisioni con una lama affilata.
• Infornare la griglia al ripiano 2 per la cottura su un solo livello, o le due griglie ai ripiani 1 e 4 per la cottura su due livelli e 1-3-5 per la cottura su tre livelli.
• Posizionare la leccarda al ripiano 7 e versarvi 150 gr (1,5 dl) di acqua fredda.
• Infornare a forno freddo.
• Avviare la funzione automatica PANE.
• A fine cottura, lasciar riposare i pani sulla griglia fino a completo raffreddamento. Programma PIZZA Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell’impasto deve essere da 350g a 500g.
• ungere leggermente la leccarda e le teglie. Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “FORNO TROPPO CALDO” fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : Ricetta per 3 o 4 pizze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)
• Lievitazione nell’ ambiente: 1 ora o funzione manuale LIEVITAZIONE a 40°C e lasciar lievitare per circa 30/45 minuti.
• Infornare a forno freddo.
• Lanciare la cottura PIZZA. Small Space Avviare il forno

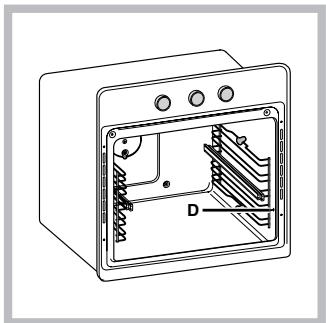

1. Inserire il DIVIDER sul ripiano DIVIDER “D” con il perno

e le frecce rivolte verso la parte posteriore del forno. Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette l’utilizzo delle due Main e Small Space separatamente o contemporaneamente. ! Viene abilitato il tasto

2. Accendere il pannello di controllo premendo il tasto .

3. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta bianca su sfondo nero)

selezionare la voce desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

5. Tramite i tasti o selezionare il programma di cottura

desiderato e confermare premendo “OK”.

6. Premere il tasto “START/STOP” per avviare la cottura.

7. Il forno entra nella fase di preriscaldamento.

8. Un segnale acustico e l’accensione di tutti gli indicatori

preriscaldamento segnalano che il preriscaldamento è completo.

9. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti (solo per cotture UNIVERSALI)

confermare premendo “OK”; - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/STOP”; - impostare il contaminuti premendo il tasto “MENU”; - spegnere il forno premendo il tasto .

10. In caso di black-out, se la temperatura del forno non si

è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Programmi di cottura UNIVERSALI Programma GRILL Si attiva l’elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili. Effettuare le cotture con la porta del forno chiusa. Programma FAST COOKING La funzione necessita di preriscaldamento. Questo funzione è particolarmente indicata per cotture veloci di cibi preconfezionati (surgelati o precotti). Programma RISCALDAMENTO Questa funzione è indicata per il riscaldamento di pietanze cotte e conservate sia nel frigorifero che nel congelatore. Programmi di cottura AUTOMATICI Programma PIZZERIA Utilizzare questa funzione per realizzare della pizza (impasto sottile).

• Preriscaldare la pietra refrattaria per pizza sulla griglia posizionata sul 6° ripiano;
• al termine del preriscaldamento (segnale acustico) il forno visualizza il messaggio “INFORNA E PREMI START”;
• infornare la pizza utilizzando la paletta in dotazione e confermare l’infornatura premendo il tasto “START/STOP”;
• al termine della cottura, che è molto rapida (3-4 minuti), un segnale acustico indica l’inizio della fase di doratura;
• Quando si ritiene che la pizza sia sufficientemente cotta, estrarla dal forno con la paletta in dotazione. Per cuocere un’altra pizza, attendere che il forno indichi che la pietra ha raggiunto nuovamente la temperatura ottimale. È anche possibile eseguire in sequenza cotture multiple di pizze con una durata molto breve (ad esempio, per avere una pizza pronta da consumare ogni 7-8 minuti). Main Space Avviare il forno

1. Inserire il DIVIDER sul ripiano DIVIDER “D” con il perno

e le frecce rivolte verso la parte posteriore del forno. Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette l’utilizzo delle due Main e Small Space separatamente o contemporaneamente. ! Viene abilitato il tasto

! Per ritornare alla schermata principale del menù di selezione programmi premere il tasto “P”

2. Accendere il pannello di controllo premendo il tasto

3. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta bianca su sfondo nero)

selezionare la voce desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

5. Tramite i tasti o selezionare il programma di cottura

desiderato e confermare premendo “OK”.

6. Premere il tasto “START/STOP” per avviare la cottura.

7. Il forno entra nella fase di preriscaldamento.

8. Un segnale acustico e l’accensione di tutti gli indicatori

preriscaldamento segnalano che il preriscaldamento è completo.

9. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti (solo per cotture UNIVERSALI)

confermare premendo “OK”; - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/STOP”; - impostare il contaminuti premendo il tasto “MENU”; - spegnere il forno premendo il tasto .

10. In caso di black-out, se la temperatura del forno non si

è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Programmi di cottura UNIVERSALI ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C (ove possibile). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura, fonte di calore, tasso d’umidità e circolazione forzata dell’aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato.

Programma MULTILIVELLO Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di tre ripiani contemporaneamente. Programma ROSTICCERIA Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma LIEVITAZIONE Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura del forno è ideale per l’attivazione del processo di lievitazione. Durante la lievitazione tenere la porta del forno chiusa. Programma BRIOCHE I parametri usati rendono questo programma di cottura ideale per dolci a base di lievito naturale. Programma CROSTATE I parametri usati rendono questo programma di cottura ideale per tutte le ricette di crostate. Programma DOLCI Questo programma di cottura è indicato per tutti i dolci di pasticceria non inclusi in BRIOCHE e CROSTATE (ad es. piccoli bignè, pan di spagna, ecc...). Programma MERINGA BIANCA/AMBRATA Le temperature sono preimpostate e non modificabili. Il programma MERINGA BIANCA è ideale per l’asciugatura delle meringhe. Il programma MERINGA AMBRATA è ideale per la cottura delle meringhe. Programma SCONGELAMENTO La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Programmi BASSA TEMPERATURA Questo tipo di cottura, utilizzato da anni dai professionisti del settore, consente di cucinare gli alimenti (carni, pesci, frutta, verdura) a temperature molto basse (85, 95 e 120 °C), garantendo una cottura perfetta ed esaltando al massimo le qualità gustative. I vantaggi non sono da sottovalutare:

• essendo le temperature di cottura molto basse (in genere, inferiori alla temperatura d’evaporazione), la dispersione dei sughi di cottura dovuta all’evaporazione viene notevolmente ridotta e l’alimento acquista morbidezza;

• nella cottura di carni, le fibre muscolari si ritirano meno rispetto a una cottura classica. Il risultato è una carne più tenera che non necessita di una fase di riposo dopo la cottura. La doratura della carne dovrà essere effettuata prima di infornare. La cottura a bassa temperatura sottovuoto, utilizzata da 30 anni dai più grandi chef, presenta numerose qualità:
• gastronomiche: consente di concentrare gli aromi rispettando la caratteristiche gustative dell’alimento e mantenendone la morbidezza e la tenerezza.
• igieniche: poiché vengono rispettate le norme d’igiene, questo tipo di cottura protegge gli alimenti contro gli effetti nocivi dell’ossigeno e garantisce una conservazione più prolungata delle pietanze nel frigorifero.
• organizzative: grazie al prolungamento della durata di conservazione, è possibile preparare i piatti con largo anticipo.
• dietetiche: questa cottura limita l’utilizzo delle sostanze grasse e permette quindi di realizzare una cottura leggera e digeribile.
• economiche: riduce notevolmente il calo di peso dei prodotti. Per utilizzare questa tecnica, è necessario possedere una macchina sottovuoto dotata di appositi sacchetti. Seguire attentamente le istruzioni indicate per il confezionamento sottovuoto degli alimenti. La tecnica del sottovuoto permette anche la conservazione dei prodotti crudi (frutta, verdura, ecc.) e dei prodotti già cotti (cottura tradizionale). Programma PASTORIZZAZIONE Questo tipo di cottura è indicata per la frutta, verdure, ecc.... I contenitori di piccole dimensioni possono essere posizionati su 3 livelli. Lasciare raffreddare i contenitori all’interno del forno. Infornare a forno freddo. Programmi di cottura AUTOMATICI ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Programma ARROSTO... Utilizzare questa funzione per cuocere carni di manzo, vitello, maiale, pollo e agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Su alcuni programmi ARROSTO è possibile selezionare il livello di cottura desiderato: BEN COTTO, MEDIO e AL SANGUE. Programma TORTA BRISÈ Questa funzione è ideale per tutte le ricette che usano pastafrolla (di solito preparata senza uova). Infornare a forno freddo. Si può infornare anche a forno preriscaldato. Programma CROSTATA Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma BRIOCHE Questa funzione é ideale per dolci di pasticceria a base di lievito naturale. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma PLUM-CAKE Questa funzione é ideale per tutte le ricette a base di lievito chimico. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma DOLCI Questa funzione è ideale per tutte le altre ricette (senza lievito e che non sono crostate). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma PIZZA SOFFICE/CROCCANTE Utilizzare questa funzione per realizzare della pizza (impasto di un certo spessore). Fare riferimento al capitolo seguente per la ricetta e dettagli. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:
• rispettare la ricetta;
• il peso dell’impasto deve essere da 350g a 500g.
• ungere leggermente la leccarda e le teglie. Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “FORNO TROPPO CALDO” fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : Ricetta per 3 o 4 pizze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)
• Lievitazione nell’ ambiente : 1 ora o funzione manuale LIEVITAZIONE a 40° e lasciar lievitare per circa 30/45 minuti.
• Infornare a forno freddo.

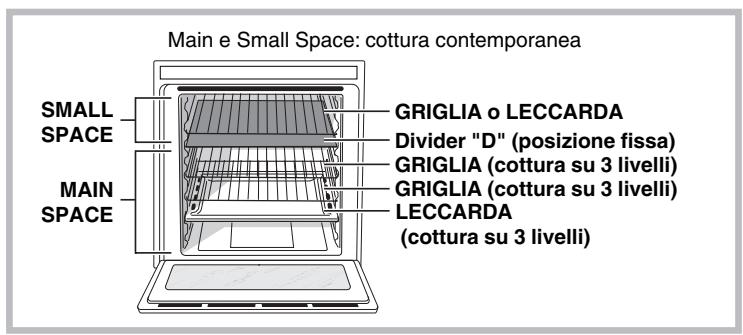

• Lanciare la cottura PIZZA. Utilizzo contemporaneo Small Space e Main Space ! Il funzionamento simultaneo è possibile solo utilizzando le funzioni UNIVERSALI. Avviare il forno

1. Inserire il DIVIDER sul ripiano DIVIDER “D” con il perno

e le frecce rivolte verso la parte posteriore del forno.Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette l’utilizzo delle due Main e Small Space separatamente o contemporaneamente. ! Viene abilitato il tasto

! Per ritornare alla schermata principale del menù di selezione programmi premere il tasto “P” ! Grazie all’ alta efficienza energetica, il tempo di preriscaldamento della cavita’ SMALL SPACE e’ di circa 15minuti. ! Se la MAIN SPACE è impostata ad una temperatura inferiore a 150°C il grill, per salvaguardare il risultato di cottura, non entrerà in funzione: sul display comparirà quindi la scritta OFF.

2. Accendere il pannello di controllo premendo il tasto

per selezionare la cavità su cui si desidera scegliere il programma di cottura. L’icona indica che è selezionata la Small Space ed è quindi possibile agire sulle impostazioni della Small Space, l’icona accesa sul display indica che è selezionata la Main Space ed è quindi possibile agire sulle impostazioni della Main Space.

3. Premere il tasto “P”. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta bianca su sfondo nero)

selezionare la voce desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

5. Tramite i tasti o selezionare il programma di cottura

desiderato e confermare premendo “OK”.

6. Premere il tasto “START/STOP” per avviare la cottura.

7. Il forno entra nella fase di preriscaldamento.

8. Un segnale acustico segnala che il preriscaldamento è

9. Le scritte nero su sfondo bianco indicano la cavità su cui

si sta agendo. Per modificare le impostazioni dell’altra cavità premere il tasto . Durante la cottura è sempre possibile: - modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti (solo per cotture UNIVERSALI)

confermare premendo “OK”; - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/STOP”; - impostare il contaminuti premendo il tasto “MENU”; - spegnere il forno premendo il tasto .

10. In caso di black-out, se la temperatura del forno non si

è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

Le mie ricette La funzione LE MIE RICETTE è attiva solo per cotture UNIVERSALI e dove sia stata impostata la durata. La memorizzazione della ricetta avviene soltanto al termine della cottura. Può essere memorizzato un numero finito di operazioni (totale 10) tra variazione temperatura e della durata, se intercorre almeno un minuto tra l’una e l’altra. Si possono memorizzare al massimo 10 cotture nella EXTRALARGE SPACE, 3 nella SMALL SPACE e 3 nella MAIN SPACE. E’ possibile selezionare la posizione della memoria da occupare. Con divider inserito e nel caso di due cotture UNIVERSALI contemporaneamente nelle due cavità, non è possibile la memorizzazione. Per poter differenziare tra di loro le ricette salvate in modo da facilitare la ricerca all’interno della lista, il nome con cui verrà salvata ciascuna cottura sarà composto da: - MIA RICETTA + numero progressivo (1, 2, 3, ecc...)

- TEMPERATURA INIZIALE + EVENTUALE SIMBOLO*

(es. 170°C) - DURATA (es. 00:30)

• Significato dei simboli: - nessun simbolo: è stata impostata la temperatura iniziale e non è stata più variata; - : è stata variata la temperatura iniziale, solo diminuendola; - : è stata variata la temperatura iniziale, solo aumentandola; - : è stata variata la temperatura iniziale, sia aumentandola che diminuendola. Programmare la cottura La programmazione è attivabile in tutte le configurazioni possibili: EXTRALARGE, MAIN e SMALL SPACE anche in funzionamento contemporaneo. Programmare la durata ! La durata è impostabile solo per cotture UNIVERSALI. ! La programmazione è possibile anche prima dell’avvio di un programma di cottura con il tasto “START/STOP”.

1. Premere il tasto di selezione , il display visualizzerà

2. regolare tramite i tasti e ;

3. premere il tasto “OK” per confermare.

4. premere il tasto “START/STOP” per attivare la

5. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare una cottura ritardata ! Impostando la durata è possibile programmare una cottura ritardata. ! La programmazione è possibile solo dopo aver selezionato, senza avviarlo, un programma di cottura.

1. Seguire la procedura da 1 a 2 descritta per la durata;

2. Selezionare la voce FINE COTTURA con il tasto ;

3. regolare tramite i tasti e ;

4. premere il tasto “OK” per confermare;

5. Premere il tasto “START/STOP” per attivare la

6. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Il messaggio sul display ATTESA segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora di fine cottura e la durata. Si può modificare la durata e l’ora di fine cottura finchè il forno è nella modalità di attesa seguendo la procedura sopra indicata. Per annullare una programmazione spegnere il forno . Consigli pratici di cottura MULTILIVELLO
• Utilizzare le posizioni 1-3-5-6.
• Disporre la leccarda in basso e le griglie in alto.
• Nel caso di pizze o focacce utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm, appoggiandola sulla griglia in dotazione. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Durante la cottura è preferibile modificare l’ordine dei ripiani. GRILL

Preriscaldare il forno per 5 minuti. Inserire il DIVIDER sul ripiano DIVIDER “D”. Effettuare la cottura a porta chiusa. Inserire la griglia in posizione 7, disporre gli alimenti al centro della griglia. Disporre la leccarda alla posizione

• Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FAST COOKING
• Preriscaldare il forno con la leccarda al ripiano 6.
• Per le cotture di cibi surgelati fare riferimento alle indicazioni sulla confezione. Tabella cottura cavità ExtraLarge Space Funzioni Alimenti Peso (Kg) Universali Crostate Crostate*

Pizza Brioche* Dolci* Panettone Bignè Cookies Pasticci Plumcake Pan di spagna Multilivello* Rosticceria* Gratin* Grill-Barbecue* Lievitazione* Meringhe bianche* Meringhe ambrata* Bassa temperatura 85°C* Pastorizzazione Pane Cottura su n. ripiani

Crème Caramel (bagno maria) Grosso pezzo di carne Arrosto di maiale, vitello… Grosso volatile arrosto Gratin Costata di manzo

Posizione dei ripiani Leccarda

Griglia 1 Griglia 2 Griglia 3 Temperatura consigliata (°C) Durata cottura (minuti)

Salsicce Costata di maiale Bacon Lievitazione/ Scongelamento

1,5-2 ore Carne/Pesce

Pizza Preriscaldamento Pizza (vedi ricetta)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Come da ricetta, aggiungere 150 gr (1,5 dl) di acqua nella leccarda.

Tabella cottura Main Space Funzioni Crostate* Alimenti Universali Crostate Pizza Dolci* Bignè Biscotti Pasticci Plumcake Pan di spagna Multilivello* Crème Caramel (bagno maria) Piccoli arrosti Lievitazione Meringhe b ianche Rosticceria* Lievitazione* Meringhe bianche* Meringhe ambrata Meringhe ambrata* Carne/Pesce Bassa temperatura 85°C* Pastorizzazione Frutta, verdura, ecc… Automatici Arrosti Arrosto Dolci Dolci Crostate Brioche Plumcake Pizza Crostate Brioche Plumcake Pizza (vedi ricetta) Peso (Kg) Cottura su n. ripiani

Posizione dei ripiani Leccarda

Preriscaldamento Divider Temperatura consigliata (°C) Durata cottura (minuti)

• I tempi di cottura sono indicativi e possono essere modif icati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.

Tabella cottura Small Space Funzioni Alimenti Peso (Kg) Unviersali Filetti di pesce Fast cooking*

Filetti di carne Pizza surgelata Preparazione surgelati Toast Bacon Bistecca di maiale Piatti precotti Grill*

Cottura su n. ripiani

Riscaldamento* Automatici Pizze molto sottili Pizzeria** Posizione dei ripiani Leccarda

Griglia 1 Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

Temperatura consigliata (°C) Durata cottura (minuti) Divider

Pizza Dolci* Biscotti Pasticci Plumcake Pan di spagna Multilivello* Rosticceria* Crème Caramel (bagno maria) Pietanze in crosta Gratin di patate Arrosto Small Space Funzioni Fast cooking* Alimenti Filetti di pesce Filetti di carne Pizza surgelata Preparazione surgelati Riso “pilaf” Cottura su n. ripiani

Peso (Kg) Posizione dei ripiani Leccarda

Cottura su n. ripiani

180-200 30-45 Posizione dei ripiani

• I tempi di co ttura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Usare la pietra refrattaria per pizza in dotazione posizionandola sulla grigli a sul ripiano 6. Attendere la visualizzazione del messaggio INFORNA E PREMI START per infornare la pizza.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti sulla porta del forno aperta.
• Evitare che i bambini giochino con l’apparecchio.
• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Montaggio del Kit Guide Scorrevoli ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le levette F

poste sulle due cerniere (vedi figura); Guida sinistra Guida destra

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina cavità lampadina coperchio Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in

vetro del portalampada.

2. Estrarre la lampadina e

sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio

(vedi figura). ! Non toccare direttamente con le mani la lampadina. ! Non utilizzare la lampada forno per e come illuminazione di ambienti.

Per montare le guide scorrevoli:

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

2. Scegliere il ripiano in cui

inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai con le

guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui

distanzieri A. Pulizia automatica PIROLISI Il programma PIROLISI porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo. ! Il forno è in grado di avvisare l’utente quando è necessario effettuare un ciclo di pulizia; sul display appare “PIROLISI Consigliata - VUOI AVVIARE?”; selezionare “si” per scegliere il livello del ciclo di pulizia desiderato. Prima di attivare PIROLISI: ! Si consiglia di impostare il primo ciclo di auto pulizia a 120 minuti. ! E’ necessario che il forno sia freddo. Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;
• estrarre tutti gli accessori, le guide telescopiche e i telai di supporto. ! Se il divider e’ presente nel forno, la pirolisi non si avvia.
• non lasciare strofinacci o presine sulla maniglia. ! L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno. ! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi o potrebbe comparire la scritta END sul display. Aspettare che forno si raffreddi. Per attivare PIROLISI premere il tasto poi il tasto “MENU”.

1. selezionare la voce PIROLISI e premere il tasto “OK”;

2. Con i tasti o scegliere il livello di PIROLISI desiderato

con durata preimpostata e non modificabile:

1. Economico (ECO): durata 1 ora;

2. Normale (NOR): durata 1 ora e 30 minuti;

3. Intensivo (INT): durata 2 ore.

Premere il tasto “OK” per confermare. Premere il tasto “START/STOP” per iniziare la PIROLISI. Dispositivi di sicurezza

• la porta si blocca automaticamente dopo alcuni minuti; Programmare la pulizia automatica ritardata

1. Premere il tasto di selezione , il display visualizzerà la

2. regolare tramite i tasti e ;

3. premere il tasto “OK” per confermare.

4. premere il tasto “START/STOP” per attivare la

5. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le ore 9:00, viene scelta una PIROLISI con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30. Il messaggio sul display ATTESA segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora di fine pirolisi e la durata. Per annullare una programmazione spegnere il forno . Al termine della pulizia automatica Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

• in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;
• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine. ! La programmazione è possibile solo dopo aver selezionato il programma PIROLISI. ATTENZIONE

90-120 4 ou 5 Non Non

270-300 40-60 20-30 Non Non Non Non 270-300 270-300 270-300

Non Non Non Non Non Non Non Non Non Non Non Non Non

Non Non Non Non Non Non Non Non Non Grille 1
