MANUALE UTENTE X2000 LINKSYS

gol gol gol agol gol gol gol

. Linksys.com/support

jie 1g jn no nnnnnae aee e ae aagai o

IEEE 802.11 Les algo no a lio g

aJwag.aiaaJI aLswuJ aLJJ JyJgLa yLoJI 1

Panorama del prodotto

Parte superiore. 121
Retro 122
Pannello inferiore 122
Installazione a parete 122

Installazione

Installazione del modem router 123

Collegare il modem router 123

Configurazione del modem router per la sola funzione di router 123

Configurazione avanzata

Accesso all'utilità basata sul browser 124

Utilizzo dell'utilità basata sul browser 125

Setup (Configurazione) > Basic Setup (Configurazione di base)125

Modalità Auto/ADSL 125

Language (Lingua) 126

Internet Setup (Configurazione Internet) 126

Network Setup (Configurazione rete) 126

Modalità Ethernet 127

Language (Lingua) 127

Internet Setup (Configurazione Internet) 127

Network Setup (Configurazione rete) 128

Wireless > Basic Wireless Settings (Impostazioni wireless di base) 128

Configurazione wireless (manuale) 128

Wi-Fi Protected Setup 130

Wireless > Wireless Security (Protezione wireless) 131

Opzioni Personal 131

Opzione Office 131

Protezione wireless 131

Wireless > Guest Access (Accesso ospite) 135

Guest Access (Accesso ospite) 135

Istruzioni per gliospiti 136

Risoluzione dei problemi

X2000. 137

Specifiche ambientali

X2000. 139

Appendice: Impostazioni avanzate di Linksys X2000

X2000. 140

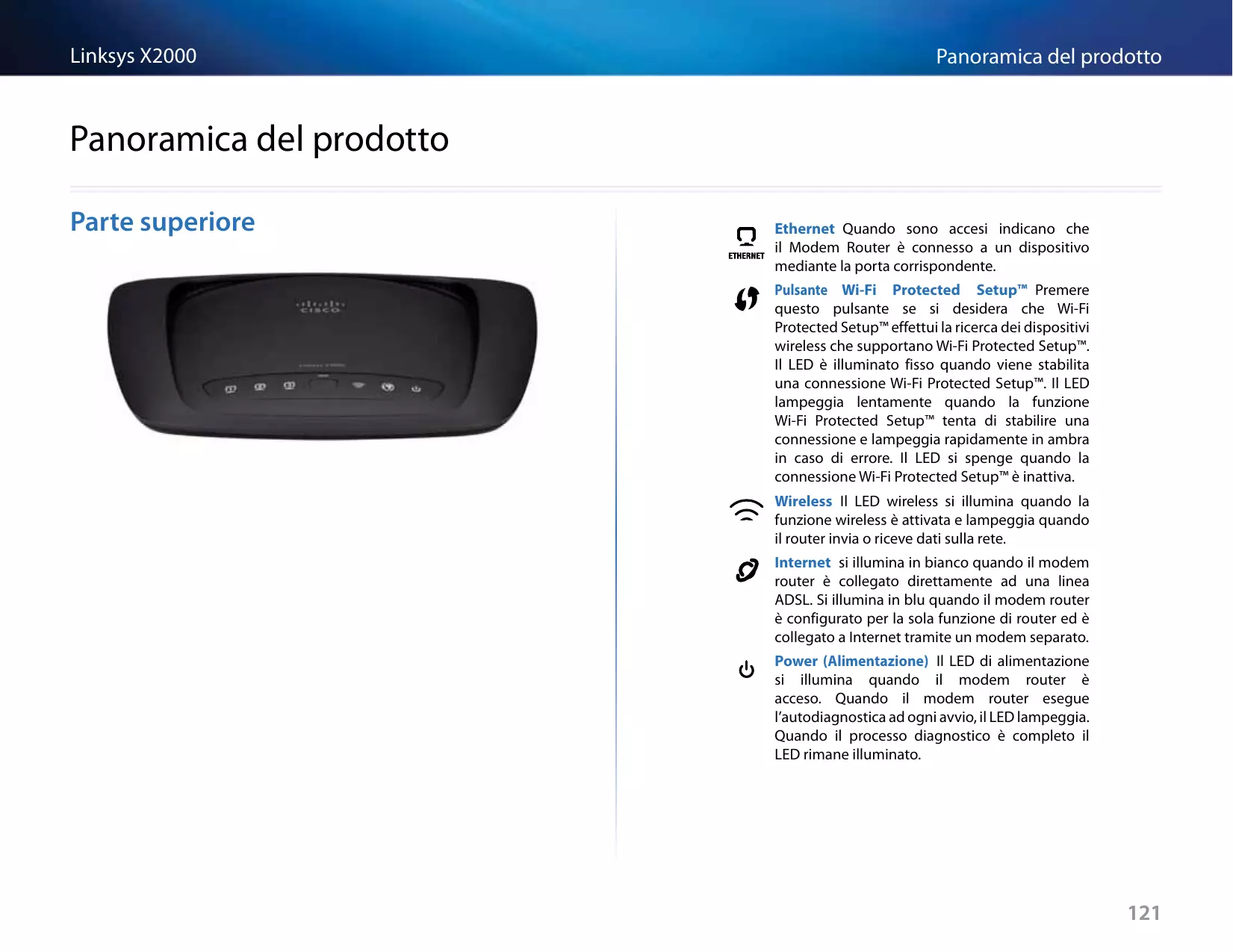

Panorama del prodotto

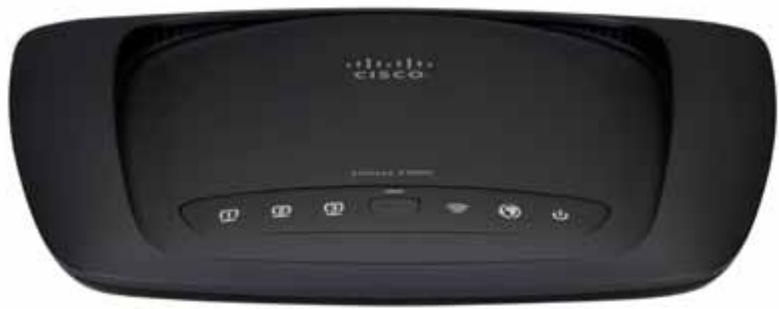

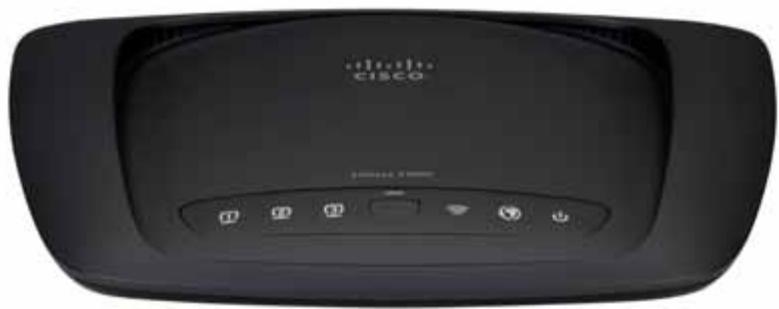

Parte superiore

Ethernet Quando sono accesi indicano che il Modem Router è connesso a un dispositivo mediante la porta correspondente.

Pulsante Wi-Fi Protected Setup™ Premere\ eso pulsante se si desidera che Wi-Fi\ Protected Setup™ effettui la ricerca dei dispositivi\ wireless che supportano Wi-Fi Protected Setup™. Il LED è illuminato fisso quando viene stabilita\ una connessione Wi-Fi Protected Setup™. Il LED\ lampeggia lentamente quando la funzione\ Wi-Fi Protected Setup™ tenta di stabilire una\ connessione e lampeggia rapidamente in ambra\ in caso di erre. Il LED si spenge quando la\ connessione Wi-Fi Protected Setup™ è inattiva.

Wireless Il LED wireless si illumina quando la funzione wireless è attivata e lampeggia quando il router invia o riceve dati sulla rete.

Internet si illumina in bianco quando il modem router è collegato direttamente ad una linea ADSL. Si illumina in blu quando il modem router è configurato per la sola funzione di router ed è collegato a Internettramite un modem separato.

Power (Alimentazione) Il LED di alimentazione si illumina quando il modem router è acceso. Quando il modem router esegue l'autodiagnostica ad agli avvio, il LED lampeggia. Quando il processo diagnostico è completo il LED rimane illuminato.

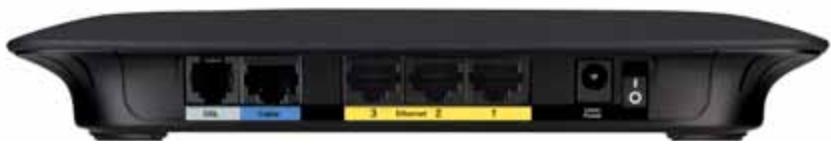

Retro

DSL—La porta DSL si collega alla linea ADSL.

Cavo—perutilizzare il modem router con la sola funzione di router,usare un cavo di rete per collegare esta porta alla porta LAN/Ethernet di un modem separato.

Ethernet—utilizzando i cavi Ethernet (denominati ancche cavi di rete), queste porte Ethernet collegano il modem router ai computer eagli altri dispositivi di rete Ethernet nella rete cablata in uso.

Alimentazione La porta di alimentazione viene utilizzata per il collegamento dell'adattatore in dotazione.

Interruttore di alimentazione Premere l'estremita I per accendere il router. Premere l'estremita O per spagnere il router.

Pannello inferiore

• Reset (Ripristino)—questo pulsante consente di ripristinare le impostazioni predefinite del router. Tenerlo premuto per circa 5 secondi.

Installazione a parete

Sul pannello inferiore del router, sono presenti due slot per il montaggio a parete. La distanza tra gli slot è di 175,56 mm.

Per l'installazione, sono necessarie due viti.

Attrezzatura consigliata per l'installazione

4-5 mm

1-1,5 mm
2,5-3,0mm

NOTA

Cisco non è responsabile di eventuali danni causati da un'errata installatione a parete.

Attenersi alle istruzioni riportate di seguito:

1. Individuare il punto in cui installare il router. Accertarsi che la parete scelta sia uniforme, liscia, solida e priva di umidità. Controllare, inoltre, che la presa elettrica sia vicina.
2. Praticare due fori nella parete. Accertarsi che la distanza tra i fori sia di 175mm .
3. Inserire una vite in agli foro, lasciando fuoruscire la testa della vite di 3 mm.
4. Allineare gli slot del router per il montaggio a parete con le due viti.
5. Posizione are gli slot sopra le viti e far scorrere il router verso il basso affinché le viti si insertiscano saldamente negli slot.

Schema dell'installazione a parete

Stampare esta pagina impostando le dimensioni al 100% . Ritagliare lungo la linea tratteggiata e appoggiarla sulla parete per individuare l'esatta distanza da lasciare tra i due fori.

175 mm

Installazione

Installazione del modem router

NOTA

per installare il Modem Router, eseguire il CD-ROM per l'installazione guidata. Se non si riesce ad eseguire il CD-ROM per l'installazione, attenerisi alle istruzioni di seguito.

Collegare il modem router

Per collegare il modem router:

1. Spagnere tutti i dispositivi di rete, inclusi i computer e il Modem Router. Se si utilizes un modem, scollegarlo poiché verrà sostituito dal Modem Router.
2. Collegare un'estremità dal cavo Ethernet in dotazione all'adattatore Ethernet del computer e l'altra estremità a una porta Ethernet sul retro del Modem Router. Ripetere il punto 2 per agli computer o dispositivo aggiuntivo da collegare al Modem Router.

NOTA

chiedere al provider di servizi internet se è necessario utilizzato un microfiltro o un splitter.

1. Collegare un'estremità del cavo Telefonico alla porta DSL sul retro.

1. Collegare l'altra estremità del cavo Telefonico alla presa a muro sulla quale è attivato il servizio ADSL o il microfiltro.
2. Collegare un'estremità del cavo dell'adattatore di corrente alla porta di alimentazione e l'altra estremità alla presa elettrica.

1. Accendere il computer che si desidera utilizzato per configurare il Modem Router.
2. I LED per Alimentazione, Wireless ed Ethernet (uno per ciascun computer collegato) si accendono. Se ciò non avviene, controllare che il Modem Router sua acceso e che i cavi siano collegati correttamente.

Configurazione del modem router per la sola funzione di router

NOTA

per installare il Modem Router, eseguire il CD-ROM per l'installazione guidata. Se non si riesce ad eseguire il CD-ROM per l'installazione, atteneri alle istruzioni di seguito.

Per configurare il modem router come router:

1. Specnere tutti i dispositivi di rete, inclusi i computer e il Modem Router. Se si utilizes un modem, scollegarlo poiché verrà sostituito dal Modem Router.

1. Collegare un'estremità di un cavo Ethernet all'apposita porta per il cavo sul retro del Modem Router, quindi collegare l'altra estremità ad una porta Ethernet/LAN disponibile sul proprio modem.

1. Collegare un'estremità del cavo dell'adattatore di corrente alla porta di alimentazione e l'altra estremità alla presa elettrica.

1. Accendere il computer che si desidera utilizzato per configurare il Modem Router.
2. I LED per Alimentazione, Wireless ed Ethernet (uno per ciascun computer collegato) si accendono. Se ciò non avviene, controllare che il Modem Router sa acces e che i cavi siano collegati correttamente.

Configurazione avanzata

Dopo l'impostazione mediante il software di installatione (disponibile sul CD-ROM), il router è pronto per l'uso. Se si desidera modificarne le impostazioni avanzate o se il software noniene eseguito, servirsi dell'utilità basata sul browser del router. É possibile accederere all'utilitàattraverso un browser Web su un computer collegato al router. Per maggiore assistenza sull'utilità,fare cli c su Help (Guida) sul dato destro della schermata o visitarre il nostro site Web.

Accesso all'utility basata sul browser

1. Per accedere all'utilità basata sul browser, avviare il browser Web sul computer e immettre l'indirizzo IP predefinito del router, 192.168.1.1, nel Campo relativo all'indirizzo. Quindi, premere Invio.

NOTA

sui computer con sistema operativo Windows, è possibileanche accedere all'utilità basata sul browser-immettendo il nome del dispositivo nel Campo relative all'indirizzo.

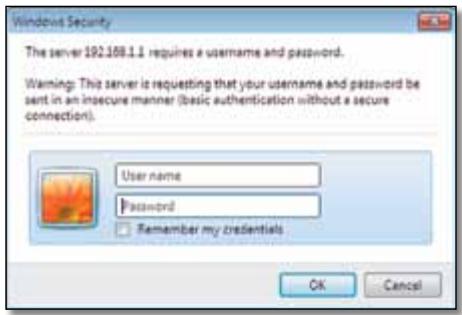

Viene visualizzata una schermata di accesso (per gli utenti che non utilizzato Windows 7, verrà visualizzata una finestra simile).

1. Nel campo User name (Nome utente), immettere admin.

2. Quindi, immettere la password creata con il software di installatione (se il software di installatione non è stato eseguito, utilizzato la password predefinita admin).

NOTA

è possibileanche accedere all'utilitybasata sul browser-tramite Cisco Connect.

1. Fare cli su OK per continuare.

Utilizzo dell'utilità basata sul browser

Utilizzare le schede visualizzate nella parte superiore di ciascuna schermata per spostarsi nell'utilità. Le schede sono organizzato su due livelli; le schede del livello superiore riguardano funzioni generiche, nelle cui delle livello inferiore riguardano le funzioni specifiche correspondenti.

Le schede di livello superiore sono: Setup (Configurazione), Wireless, Security (Protezione), Storage (Archivazione), Access Restrictions (Restrizioni di accesso), Applications & Gaming (Applicazioni e giochi), Administration (Amministrazione) e Status (Stato). Ciacuna di queste schede dispone di schede di livello inferiore correspondenti.

NOTA

nella presente Guida per l'utente agli schermata è identificata dai nomi delle relative schede di livello superiore e inferiore. Ad esempio, "Setup (Configurazione) > Basic Setup (Configurazione di base)" è la schermata alla quale si accedetramite la scheda di livello superiore Setup (Configurazione) e la relativa scheda di livello inferiore Basic Setup (Configurazione di base).

Se vengono modificate delle impostazioni in una schermata, è necessario fare clic su Save Settings (Salva impostazioni) per renderle effettive oppure fare clic su Cancel Changes (Annulla modifiche) per ignorare. Questi controllingi si trovano nella parte inferiore di ciascauna schermata.

NOTA

Per ulteriori informazioni su qualsiasti Campo,fare clic su Help (Guida)sul lato destro della schermata.

Setup (Configurazione) > Basic Setup (Configurazione di base)

La prima schermata a essere visualizzata è Basic Setup (Configurazione di base), che consente di modificare le impostazioni generali del router.

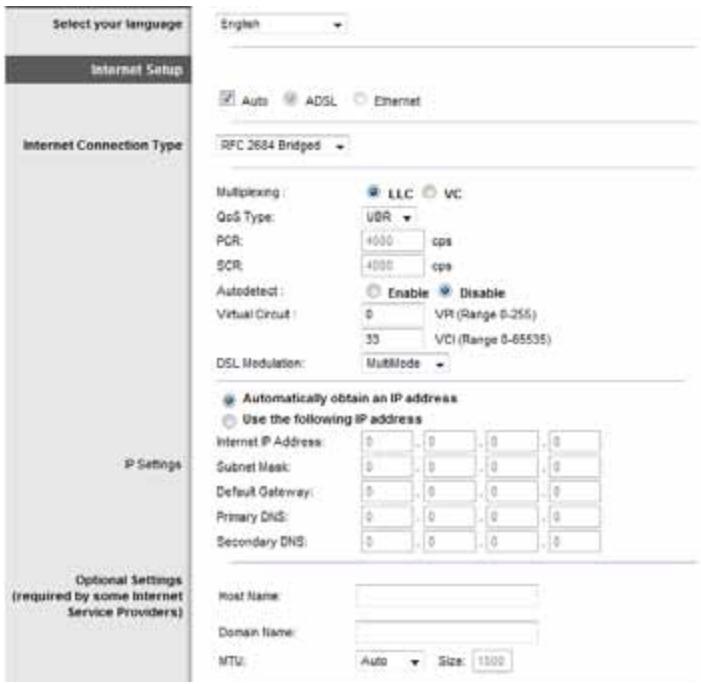

Modalità Auto/ADSL

La modalità ADSL (predefinita) presente i seguenti campi da riempire:

Language (Lingua)

Select your language (Selezionare la lingua desiderata) Perutilizzare un'altra lingua, selezionarme una dal menu a discesa. La lingua dell'utilita basata sul browser cambia cinque secondi dopo la selezione.

Internet Setup (Configurazione Internet)

La sezione Internet Setup (Configurazione Internet) consente di configurare il router per la connessione Internet. La maggior parte delle informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Nel menu a discesa, scegliere il tipo di connessione fornito dal proprio ISP. I tipi disponibili sono:

In esta modalità, è disponibile solo la funzione modem DSL e tutte le funzioni gateway sono disattivate. Se selezionata, è necessario immettere solo i dati relativi a Impostazioni VC.

RFC 2684 Bridged

Se selezionata, insere i dati corretti per Impostazioni IP. Selezionare Ottenti automaticamente un indirizzo IP se il provider di servizi Internet assegna un indirizzo IP per la connessione.

RFC 2684 Routed

Con quello mefo, viene richiesto l'uso di un indirizzo IP permanente per la connessiona a Internet.

IPoA

IPoA (IP over ATM) utilizes un indirizzo IP fisso.

RFC 2516 PPPoE

Alcuni ISP basati su DSL utilizzato il protocollo PPPoE (Point-to-Point Protocol over Ethernet) per la connessione Internet. Se si utilizes PPPoE, l'indirizzo IP viene fornito automaticamente.

RFC 2364 PPPoA

Alcuni ISP basati su DSL utilizzato il protocollo PPPoA (Point-to-Point Protocol over ATM) per la connessione Internet. Se si utilizza PPPoA, l'indirizzo IP viene fornito automaticamente.

Network Setup (Configurazione rete)

La sezione Network Setup (Configurazione rete) consente di configurare le impostazioni IP per la rete locale.

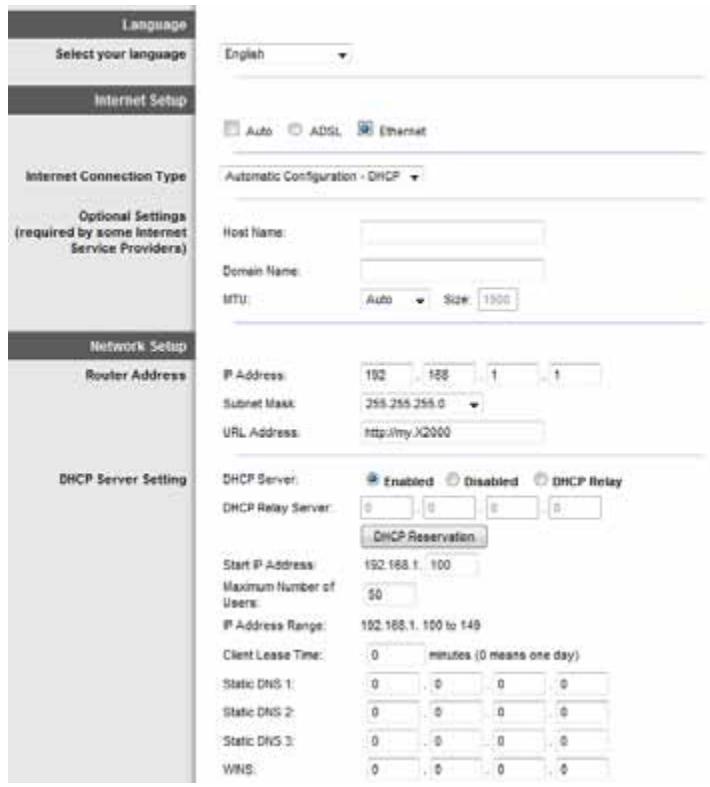

Modalità Ethernet

Se si selezione la modalità Ethernet (solo router), sono disponibili i seguenti campi:

Language (Lingua)

Select your language (SeLECTIONARE la lingua desiderata) Perutilizzare un'altra lingua, selezionarme una dal menu a discesa. La lingua dell'utilita basata sul browser cambia cinque secondi après la selezione.

Internet Setup (Configurazione Internet)

La sezione Internet Setup (Configurazione Internet) consente di configurare il router per la connessione Internet. La maggior parte delle informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Nel menu a discesa, scegliere il tipo di connessione fornito dal proprio ISP. I tipi disponibili sono:

Automatic Configuration - DHCP (Configurazione automatica - DHCP)
Static IP (IP statico)
- PPPoE
PPTP
L2TP
- Telstra Cable (Cavo Telstra)

Automatic Configuration - DHCP (Configurazione automatica - DHCP)

Il tipo di connessione a Internet predefinito è impostato su Automatic Configuration - DHCP (Configurazione automatica - DHCP). Mantenere l'impostazione predefinita solo se il proprio ISP supporta DHCP (Dynamic Host Configuration Protocol) o se ci si connette mediante un indirizzo IP dinamico. Questa opzione si applica generalmente alle connessioni via cavo.

Se la connessioneiene effettuata tramite un indirizzo IP permanente, selezionare Static IP (IP statico).

PPPoE

Alcuni ISP basati su DSL utilizzato il protocollo PPPoE (Point-to-Point Protocol over Ethernet) per la connessione Internet. Se ci si connette a Internettramite una linea DSL, verificare se il proprio ISP utilizes PPPoE. In caso affirmativo, è necessario abilitare PPPoE.

Connect on Demand (Connessione su richiesta) o Keep Alive (Connessione sempre attiva)

Le opzioni Connect on Demand (Connessione su richiesta) e Keep Alive (Connessione sempre attiva) consentono di scegliere se le connessioni del router a Internet devono avvenire solo quando serve (utile se il provider di servizi Internet effettua un addebito in base al tempo di connessione) oppure se il router deve essere sempre connesso. Selezionale l'opzione appropriata.

PPTP

PPTP (Point-to-Point Tunneling Protocol) è un servizio che si applica solo alle connessioni in Europa.

Se il proprio ISP supporta DHCP o fornisce una connessione tramite un indirizzo IP dinamico, selezionare Obtain an IP Address Automatically (Ottieni automaticamente un indirizzo IP). Se la connessione viene effettuata tramite indirizzo IP permanente, selezionare Specify an IP Address (Specifica un indirizzo IP), quando configurare le impostazioni riportate di seguito.

L2TP

Layer 2 Tunneling Protocol (L2TP) è un servizio disponibile solo per le connessioni in Israèle.

Telstra Cable (Cavo Telstra) è un servizio che riguarda unicamente le connessioni in Australia.

Network Setup (Configurazione rete)

La sezione Network Setup (Configurazione rete) consente di configurare le impostazioni IP per la rete locale.

Wireless > Basic Wireless Settings (Impostazioni wireless di base)

NOTA

Per ulteriori informazioni su qualsiasi Campo, fare clic su Help (Guida) sul lato destro della schermata.

Questa schermata consente di impostare le configurazioni di base per le reti wireless.

Esistono due procedure per la configurazione delle reti wireless del router: manuale e mediante la funzione Wi-Fi Protected Setup.

La funzione Wi-Fi Protected Setup consente di configurare in maniera semplice la rete wireless. In caso di dispositivi cliente come adattatori wireless che supportano la funzione Wi-Fi Protected Setup, è possible utilizzato cette funzione.

Configuration View (Vista configurazione) Per configurare manualmente le reti wireless, selezionare Manual (Manuale). Passare alla sezione Configurazione wireless (manuale). Per utilizzato la funzione Wi-Fi Protected Setup, selezionare Wi-Fi Protected Setup.

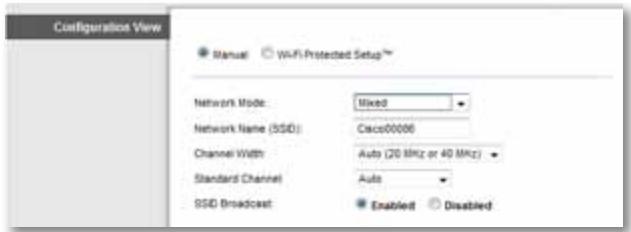

Configurazione wireless (manuale)

Configurare la rete wireless in esta schermata.

Modalità di rete Nella maggior parte delle configurazioni di rete, delve essere lasciata l'impostazione su Mixed (Mista, predefinita).

Impostazioni wireless

Network Mode (Modalità di rete) Consente di selezionare gli standard wireless in esecuzione sulla rete da 2,4 GHz.

• Mixed (Mista) Se la rete comprende dispositiivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), Maintainere l'impostazione predefinita Mixed (Mista).
• Wireless-B/G Only (Solo Wireless-B/G) Se la rete comprende dispositivi Wireless-B e Wireless-G (2,4 GHz), selezionare Wireless-B/G Only (Solo Wireless-B/G).
• Wireless-B Only (Solo Wireless-B) Se sono presenti esclusivamente dispositivi Wireless-B, selezionare Wireless-B Only (Solo Wireless-B).
• Wireless-G Only (Solo Wireless-G) Se sono presenti esclusivamente dispositivi Wireless-G, selezionare Wireless-G Only (Solo Wireless-G).
• Wireless-N Only (Solo Wireless-N) Se sono presenti esclusivamente dispositivi Wireless-N (2,4 GHz) selezionare Wireless-N Only (Solo Wireless-N).
• Disabled (Disattivato) Se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz) selezionare Disabled (Disattivato).

NOTA

in caso di dubbi sulla modalità da utilizzare, mantenere l'impostazione predefinita Mixed (Mista).

Network Name (SSID) (Nome di rete - SSID) Per SSID (Service Set Identifier), si intende il nome di rete condiviso da tutti i dispositivi in una rete wireless. Il nome è sensibile alla distinzione tra maiuscole e minuscole e non può contentere più di 32 caratteri. Il nome predefinito è Ciscoxxxxx (dove xxxx rappresentano le ultime cinque cifre del numero di serie del router, che si trova sull'etichetta del prodotto situata a sinistra del pannello inferiore del router). Il software di installatione utilizzato per installare il router e per configurare la rete wireless modifica il nome di rete predefinito in un nombre semplice da ricordare.

NOTA

se vengono ripristinate le impostazioni predefinite del router, premendo il pulsante di ripristino o accedendo alla schermata Administration (Amministrazione) >Factory Defaults (Impostazioni predefinite), il nome della rete verrà ripristinato al valore predefinito e tutti i dispositivi della rete wireless verranno ricollegati

Channel Width (Ampiezza canale) Per prestazioni ottimali in una rete che utilizza dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), selezionare Auto (20MHz or 40MHz) (Auto - 20 MHz o 40 MHz). Per un'ampiezza canale di 20 Mhz, Maintainere l'impostazione predefinita 20MHz only (Solo 20 MHz).

Channel (Canale) Consente di selezionare il canale dall'elenco a discesa per le reti Wireless-B, Wireless-G e Wireless-N (2,4 GHz). Se non si è sicuri del canale da selezionare, Maintainere l'impostazione predefinita Automatico.

SSID Broadcast (Trasmissione SSID) Quando ricercano le reti wireless a cui associarii nell'area locale, i cliente wireless rilevano l'identificativo SSID trasmesso dal router. Per trasmettere il valore SSID del router, Maintainere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere il valore SSID del router, selezionale Disabled (Disattivato).

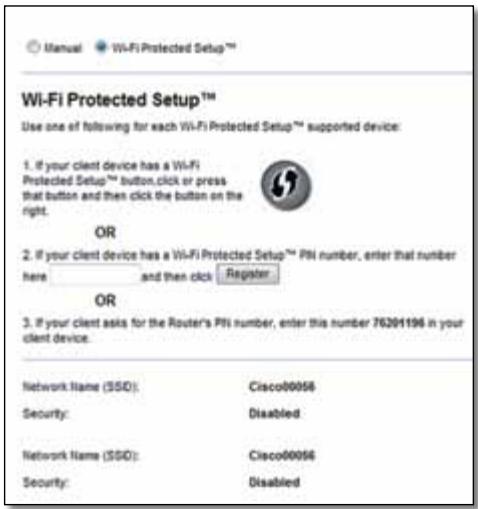

Sono disponibili tre metodi. Utilizzare il dato idoneo per il dispositivo cliente che si sta configurando.

NOTA

la configurazione Wi-Fi Protected Setup consente di configurare un dispositivo client alla volta. Ripetere la procedura per agli dispositivo client che supporta la configurazione Wi-Fi Protected Setup.

Attività della spia di Wi-Fi Protected Setup

• Il logo Cisco nel riquadro superiore del router funziona come spia di Wi-Fi Protected Setup.
• Mention Wi-Fi Protected Setup è attivo, la spia lampeggia lentamente. Al terme della procedura Wi-Fi Protected Setup, la spia rimane accesa in modo fisso.
• In caso di erre, la spia lampeggia rapidamente per due minuti; in quello caso, attendere e riprovare.

• Attendere che la spia si illumini con una luce fissa prima di iniziare la sessione successiva di Wi-Fi Protected Setup.

• Pulsante Wi-Fi Protected Setup: utiliser queesto metodo se il dispositivo client dispone di un pulsante Wi-Fi Protected Setup.

NOTA

assicurarsi di configurare un dispositivo client alla volta

a. Fare cli c o premere il pulsante Wi-Fi Protected Setup sul dispositivo client.
b. Fare cli c sul pulsante Wi-Fi Protected Setup nella schermata Wi-Fi Protected Setup del router oppure premere e tenere premuto il pulsante Wi-Fi Protected Setup sul pannello posteriori del router per un secondo.
c. Dop aver configurato il dispositivo client,fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti.

• Enter Client Device PIN on Router (Immetti PIN del dispositivo client sul router): utiliser queesto(method se il dispositivo client è dotato di un codice PIN (Personal Identification Number) per Wi-Fi Protected Setup.

a. Immettere il PIN del dispositivo client nell'apposto Campo della schermata Wi-Fi Protected Setup del router.
b. Fare cli c sul pulsante Register (Registra) nella schermata Wi-Fi Protected Setup del router.
c. Dopo aver configurato il disposativo client,fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti.

• Enter Router PIN on Client Device (Immetti PIN del router sul dispositivo client):utilizzare quello tipo se il dispositivo client richiede il PIN del router.

• If your client asks for the Router's PIN number, enter this number 76201196 in your client device.

a. Sul disposativo client, insere il PIN riportato nella schermata Wi-Fi Protected Setup del router (questo codice è riportatoanche sull'etichetta nella parte inferiore del router).
b. Dopo aver configurato il dispositivo client,fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti.

Per anni rete wireless, il nome di rete (SSID), la protezione e la passphrase sono visualizzati nella parte inferiore della schermata.

NOTA

se si dispone di dispositivi cliente che non supportano la funzione Wi-Fi Protected Setup, annotare le impostazioni wireless e configurare manualmente i dispositivi client.

Le impostazioni di protezione wireless consento di configurare la protezione della rete wireless. Il router supporte le seguenti opzioni di protezione wireless: WPA/WPA2 Mixed Mode (Modalità mista WPA/WPA2) (predefinita), WPA2 Personal, WPA Personal, WEP e RADIUS (WPA2 è l'acronimo di Wi-Fi Protected Access. WEP è l'acronimo di Wired Equivalent Privacy. RADIUS è l'acronimo di Remote Authentication Dial-In User Service).

NOTA

Per ulteriori informazioni su qualsiasi Campo, fare clic su Help (Guida) sul lato destro della schermata.

Opzioni Personal

Opzione di protezione	Strength (Efficacia)
WPA2-Personal	Strongest (Massima)
WPA2/WPA Mixed Mode Modalità mista WPA2/WPA)	WPA2: Strongest (Massima) WPA: Strong (Navebole)
WPA-Personal	Strong (Navebole)

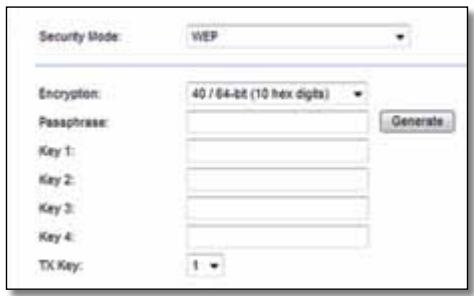

WEP	Basic (Standard)

Opzione Office

Le opzioni Office sono disponibili per le reti che utilizzano un server RADIUS per l'autenticazione. Le opzioni Office sono più efficaci delle opzioni Personal perché WPA2 e WPA forniscono la cifratura quando RADIUS fornisce l'autenticazione.

Opzione di protezione	Strength (Efficacia)
WPA2-Enterprise	Strongest (Massima)
WPA2/WPA-Enterprise Mixed Mode	WPA2: Strongest (Massima)WPA: Strong (Notevole)
WPA-Enterprise	Strong (Notevole)
RADIUS	Basic (Standard)

Protezione wireless

L'uso della protezione wireless è formente consigliato; il metodo più efficace disponibile è WPA2. Utilizzato WPA2 solo se è supportato da tutti i dispositivi wireless in uso.

Security Mode (Modalità di protezione)

Selezionare l'opzione di protezione per la rete wireless in uso.Seguire quando le istruzioni relative alla selezione.

WPA/WPA2 Mixed Mode (Modalità mista WPA/WPA2)

NOTA

se viene selezionata l'opzione WPA/WPA2 Mixed Mode (Modalità mista WPA/WPA2) come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la stessa passphrase.

Passphrase Immettere una passphrasee composta da un numero di caratteri compreso tra 8 e 63. L'impostazione predefinita è password. Il software di installatione utilizzato per installare il router e per configurare la rete wireless modifica la passphrasee predefinita.

WPA2-Personal

NOTA

se viene selezionata l'opzione WPA2 Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità WPA2 Personal e la stessa passphrase.

Passphrase Immettere una passphrasee composta da un numero di caratteri compreso tra 8 e 63. L'impostazione predefinita è password. Il software di installatione utilizzato per installare il router e per configurare la rete wireless modifica la passphrasee predefinita.

WPA-Personal

NOTA

se viene selezionata l'opzione WPA-Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità WPA-Personal e la stessa passphrase.

Passphrase Immettere una passphrase composta da un numero di caratteri compreso tra 8 e 63. L'impostazione predefinita è password. Il software di installatione utilizzato per installare il router e per configurare la rete wireless modifica la passphrase predefinita.

WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise)

Questa opzione fornisce il tipo WPA/WPA2 utilizzato con un server RADIUS. Utilizzarla solo quando un server RADIUS è collegato al router.

NOTA

se viene selezionata l'opzione WPA/WPA2 Enterprise Mixed Mode (ModalitàMZistaWPA/WPA2Enterprise)come modalità di protezione, ciascun dispositivo della rete wireless DEVEutilizzare WPA/WPA2Enterprise e la stessa chiave condivisa.

RADIUS Server (Server RADIUS): immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS): immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Key (Chiave condivisa): immettere la chiave condivisa tra il router e il server.

WPA2 Enterprise

Questa opzione fornisce il tipo WPA2 utilizzato con un server RADIUS. Utilizzarla solo quando un server RADIUS è collegato al router.

NOTA

se viene selezionata l'opzione WPA2 Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità WPA2 Enterprise e la stessa chiave condivisa.

RADIUS Server (Server RADIUS): immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS): immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Key (Chiave condivisa): immettere la chiave condivisa tra il router e il server.

WPA Enterprise

Questa opzione fornisce il tipo WPA utilizzato con un server RADIUS. Utilizzarla solo quando un server RADIUS è collegato al router.

NOTA

se viene selezionata l'opzione WPA Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità WPA Enterprise e la stessa chiave condivisa.

RADIUS Server (Server RADIUS): immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS): immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Key (Chiave condivisa): immettere la chiave condivisa tra il router e il server.

WEP

WEP è un tipo di cifratura di base meno sicuro di WPA.

NOTA

se viene selezionata l'opzione WEP come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità WEP e la stessa cifratura/chiave condivisa.

Encryption (Cifratura): selezionare un livello di cifratura WEP, 40/64 bits (10 hex digits) (40/64bit-10cifreesadecimal) o 104/128bits(26hexdigits)(104/128bit- 26 cfre esadecimal). L'impostazione predefinita è 40/64 bits (10 hex digits) (40/64 bit - 10 cfre esadecimal).

Passphrase: immettere una passphrase per generare automaticamente le chiavi WEP. Quindi fareblick su Generate (Genera).

Key 1-4 (Chiave 1-4): se non è stata specificata una passphrase, immettere le chiavi WEP manually.

TX Key (Chiave TX): selezionare una chiave TX da utilizzato. L'impostazione predefinita è 1.

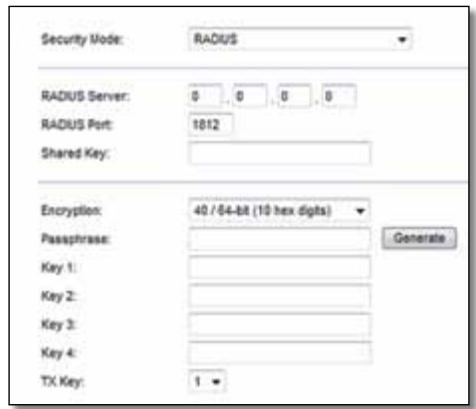

RADIUS

Questa opzione utilizes il tipo WEP insieme a un server RADIUS Utilizzarla solo quando un server RADIUS è collegato al router.

NOTA

se viene selezionata l'opzione RADIUS come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzato la modalità RADIUS e la stessa cifratura/chiave condivisa.

RADIUS Server (Server RADIUS): immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS): immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Secret (Segreto condiviso): immettere la chiave condivisa tra il router e il server.

Encryption (Cifratura): selezionare un livello di cifratura WEP, 40/64 bits (10 hex digits)(40/64bit-10cifreesadecimal) o 104/128bits(26hexdigits)(104/128bit- 26 cîfre esadecimal). L'impostazione predefinita è 40/64 bits (10 hex digits) (40/64 bit - 10 cîfre esadecimal).

Passphrase: immettere una passphrase per generare automaticamente le chiavi WEP. Quindi fareblick su Generate (Genera).

Key 1-4 (Chiave 1-4): se non è stata specificata una passphrase, immettere le chiavi WEP manually.

TX Key (Chiave TX): selezionare una chiave TX da'utilizzare. L'impostazione predefinita è 1.

Disabled (Disattivato)

Se si scegli di disattivare la protezione wireless, l'utente verrà informato che la protezione wireless è disattivata quando tenta di accedere a Internet. A questo punto è possibile attivare la protezione wireless o confermare di comprendere i rischi e di voler continuare alla protezione wireless.

NOTA

quando la protezione wireless è disattivata, chiunque può acceder alla rete wireless in qualsiasi momento.

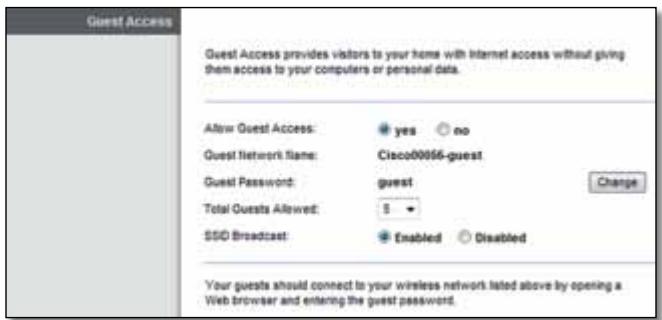

Wireless > Guest Access (Accesso ospite)

Questa funzione consente di fornireagliospitiinvisitaacasaaccessoaInternet tramite connessione wireless.Lareteospite èuna rete wirelessdiversa da larete locale.La funzione Guest Access (Accesso ospite) non da accesso alla rete locale e alle sue risorse, pertanto gliospiti non avranno accesso si computer o ai dati personali dell'abitazione.Ad esempio, il computer ospite non poustampare con una stampante o copiare file in un computer della rete locale. Questa funzione consente di ridurre l'esposizione della rete locale a possibili rischi.

NOTA

Per ulteriori informazioni su qualsiasi Campo, fare cli csc Help (Guida) sul lato destro della schermata.

Guest Access (Accesso ospite)

Allow Guest Access (Consenti accesso ospite): per consentire l'accesso a Internettramiteuna reteospite,mantenere l'impostazione predefinita yes (Si). In caso contrario, selezionare no.

Guest Network Name (Nome rete ospite): il valore predefinito è il nome della rete wireless seguito da -guest.

Guest Password (Password visitatore): l'impostazione predefinita è guest. Se per l'installazione è stato utilizzato il software di INSTALLazione, il valore predefinito viene modificato in una password univoca.

Change (Cambia):fare clic su questa opzione per modificare la password guest. Viene visualizzata la schermata Change Guest Password (Cambia password visitatore).

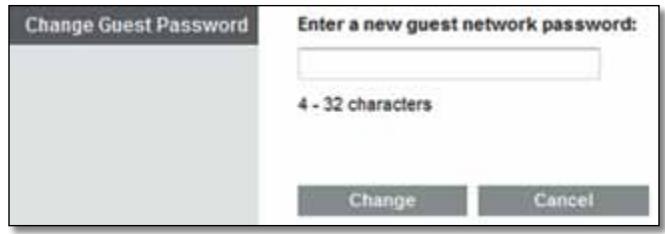

Change Guest Password (Cambia password visitatore)

• Enter a new guest password (Immettere una nuova password visitatore): immettere una password composta da 4-32 caratteri.

Quindi fare cli Cambia per salvare la nuova password e tornare alla schermata Guest Access (Accesso ospite).

Total guests allowed (Numero totale ospiti consentito): per impostazione predefinita, l'accesso a Internettramite la reteospite è consentito a 5ospiti. Selezionare il numero di ospiti che si desidera autorizzare sulla reteospite.

SSID Broadcast (Transmission SSID): quando i dispositivi wireless ricercano le reti wireless a cui associari si nell'area locale, rilevano la trasmissione SSID (nome di rete wireless)tramite il router. Per trasmettere il SSID della rete ospite, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere il valore SSID della rete ospite, selezionare Disabled (Disattivato).

Istruzioni per gliospiti

Se unospite desidera usfuquire di accesso a Internet in casa, fornirgli le seguente istruzioni:

1. Connettere il computer ospite alla rete ospite wireless denominata nella schermata Guest Access (Accesso ospite).
2. Aprire un browser Web.
3. Nella schermata di accesso, immettere la password visualizzata nella schermata Guest Access (Accesso ospite).
4. Fare cli su Login (Accesso).

Risoluzione dei problemi

X2000

Il computer non riesce a connettersi a Internet.

Attenersi alle istruzioni finché il computer non si connette a Internet:

• Verificare che il Modem Router sia accesso. Il LED di alimentazione devesse di colore verde e non lampeggiante.

• Se il LED di alimentazione lampeggia, spegnere tutti i dispositivi di rete, compreso il Modem Router e i computer. Quindi, accendere ciascun dispositivo nell'ordine riportato di seguito:

• Modem Router

• Computer
• Verificare gli indicatori sul pannello anteriore del Modem Router. Verificare che l'indicatore di accensione, quello DSL e almeno uno dei LED numerati siano accesi. In caso contrario, verificare i collegamenti del cavo. Il computer deve essere collegato a una delle porte Ethernet 1-3 del Modem Router, nella porta DSL del ModemRouter deve essere collegata alla linea ADSL.

Quando si fa doppio clic sul browser Web, vengono richiesti il nome utente e la password. Per eliminare la richiesta, atteneri alle seguenti istruzioni.

Avviare il browser Web ed eseguire i passaggi riportati di seguito (questi passaggi sono specifici di Internet Explorer ma sono simili per gli altri browser):

1. Selezionare Strumenti > Opzioni Internet.
2. Fare clic sulla scheda Concessioni.
3. Selezionare Non utilizzare mai connessioni remote.
4. Fare cli sc su OK.

Impossibile connettersi poiché si stautilizzando un indirizzo IP statico.

Fare riferimento alla Guida in linea di Windows per accederare alle proprietà del protocollo TCP/IP e selezionare l'opzione Ottieni automaticamente un indirizzo IP.

Il computer non riesce a connettersi alla rete in modalità wireless.

Verificare che il nome di rete wireless o SSID sia identico sul computer e sul router. Se è stata attivata la protezione wireless, assicurarsi di utilizzare lo stesso metodo di protezione e la stessa chiave sul computer e sul router.

necessario modificare le impostazioni sul router.

É possibile modificare le impostazioni di rete wireless tramite Cisco Connect.

necessario modificare le impostazioni di base sul Modem Router.

Aprière il browser Web (ad esempio, Internet Explorer o Firefox) e immettre l'indirizzo IP del Modem Router nel Campo dell'indirizzo (l'indirizzo IP predefinito è 192.168.1.1). Quando richiesto, completing i campi Nome utente e Password (il valore predefinito per nome utente e password è admin). Per modificare le impostazioni, fareblick sulla scheda appropriata.

Non è possibile utilizzato il servizio DSL per connettersi manualemente a Internet.

Dopo aver installato il router, viene effettuata la connessione automatica all'ISP (Internet Service Provider), pertanto non è più necessario effettuare la connessione manuale.

All'apertura del browser Web, viene visualizzata la schermata di accesso although se non è necessario effettuire l'accesso.

I passaggi che seguono sono specifici per Internet Explorer, ma simili a quelli necessari per gli altri browser.

1. Aprire il browser Web.
2. Scegliere Strumenti > Opzioni Internet.
3. Fare clic sulla scheda Connessioni.
4. Selezionare Nonutilizzare mai connessioni remote.
5. Fare cli sc u OK.

La linea Telefonica DSL non è compatibile con la porta Internet del router.

Il router non sostituisce il modem. Per poter utilizzato il router, è necessario comunque disporre di un modem DSL. Collegare la linea Telefonica al modem DSL, quando insere il CD per l'installazione nel computer. Fare cli su Set up your Linksys Router (Installazione del router Linksys) e seguire le istruzioni visualizzate sullo-schermo.

Si desidera acceder all'utility basata sul browsertramite Cisco Connect.

Per accederere all'utilità basata sul browsertramite Cisco Connect, atteneri alla seguente procedura:

1. Aprire Cisco Connect.
2. Dal menu principale, fare cli c su Router settings (Impostazioni router).
3. Fare cli su Advanced Settings (Impostazioni avanzate).
4. Annotare il nome utente e la password che vengono visualizzati. Per proteggere la password, copiarla negli Appunti facendo clic su Copy Password (Copia password).
5. Fare clic su OK.

La password non funzione quando si tenta di acceder all'utilità basata sul browser.

La password di protezione wireless consenteanche di accedere all'utility basata sul browser. Per visualizzare这一点a password:

1. Aprire Cisco Connect.
2. Dal menu principale,fareclcursRouter Settings (Impostazioni del router).
3. La password viene visualizzata a sinistra dello schermo.

In Windows XP, il router non è presente nella schermata Risorse di rete.

Nella sezione Operazioni di rete, fareciesu Mostra le icone per i dispositivi UPnP collegati. Se il router non viene visualizzato, attenersi alle seguenti istruzioni:

1. Selezionare Start > Pannello di controllo > Firewall.
2. Selezionare la scheda Eccezioni.
3. Selezionare Framework UPnP.
4. Fare cli sc su OK.

WEB

se la presente appendice non fornisce risposta a tutte le besoine, visitare il site Web di Linksys all'indirizzo Linksys.com/support

Specifiche ambientali

X2000

Standard	WLAN: 802.11n, 802.11g, 802.11b
	Ethernet: 802.3, 802.3u
	ADSL: T1.413i2, G.992.1 (G.DMT), G.992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) per Annex A, B, M, L, U-R2 per Annex B
Porte	DSL, Cable, Ethernet (1-3), Power (Alimentazione)
Pulsanti	On/Off (Alimentazione), Reset (Ripristino), Wi-Fi Protected Setup™
LEDs	Power (Alimentazione), Ethernet (1-3), Wi-Fi Protected Setup, Wireless, Internet
Tipo di cablaggio	CAT5, RJ-11 (per Annex A), RJ-45 (per Annex B)
Antenne	2 interne
Modulazioni	802.11b: CCK/QPSK, BPSK
	802.11g: OFDM/BPSK, QPSK, 16-QAM, 64-QAM
	802.11n: OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Potenza di trasmissione	802.11b: 16 ± 1,5 dBm
	802.11g: 16 ± 1,5 dBm
	802.11n: 18 ± 1,5 dBm
Capacità di ricezione	802.11b: -87 dBm (tipica) a 11 Mbps
	802.11g: -72 dBm (tipica) a 54 Mbps
	802.11n HT20: -71 dBm (tipica) a 130 Mbps
	802.11n HT40: -68 dBm (tipica) a 270 Mbps
Funzioni di protezione	WPA2TM/WPA™ Personal ed Enterprise; WEP a 128, 64 bit; Filtraggio indirizzi MAC; SPI Firewall

Requisitichestra operativo (per eseguire il CD di installmente) Windows 7, Windows Vista, Windows Vista 64-bit edition, Windows XP Mac OS X 10.5 o successivo

Specifiche ambientali

Dimensioni	202 x 34 x 160 mm
Peso	287 g
Alimentazione	12VDC, 1A
Certificazione	FCC, CE, Telepermit, K.21, UL, CB, Wi-Fi (802.11b/g/n), WPA™, WPA2™, WMM, Wi-Fi Protected Setup™
Temperatura di funzionamento	Da 0 a 40 °C
Temperatura di conservazione	Da 20 a 70 °C
Umidità d'esercizio	Dal 10% all'85%, alla condensa
Umidità di conservazione	Dal 5% al 90%, alla condensa

NOTA

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il modem router oppure visitare il site Linksys.com/support.

Le specifiche sono soggette a modifiche alla preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variate, ad esempio la capacité della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distance dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, ilsystema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Appendice: Impostazioni avanzate di Linksys X2000

X2000

NOTA

Le informazioni contenate in questa appendice si applicanoagli utenti che collegano la linea DSL direttamente al Linksys x2000.

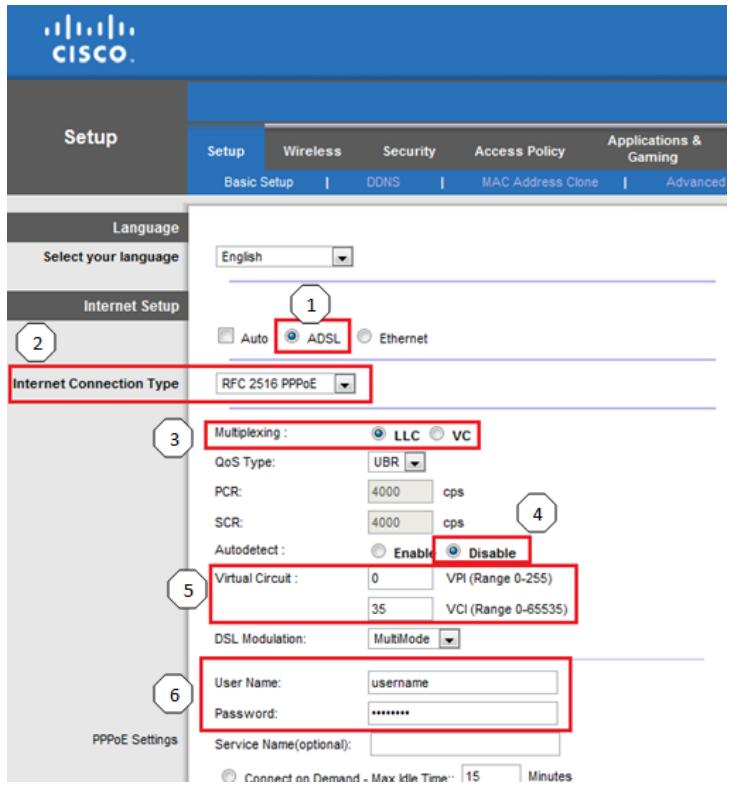

Nelle impostazioni avanzate del router, utilizzare la scheda Setup (Configurazione) per insereire le informazioni sulla connessione Internet. Se non si possiedono tali informazioni, contattare il provider di servizi Internet (ISP) o consulquire la tabella alla pagina segunte che riporta le impostazioni comuni.

1. SeLECTIONARE ADSL
2. Internet Connection Type (Tipodi connessione Internet) (PPPoE, PPPoA, ecc.)
3. Multiplexing (LLC/VC)
4. AutoDetect (rilevamento automatico)
5. Virtual Circuit (circuito virtuale) (VPI/VCI)
6. User name (nome utente) e password

Country	Service Provider Name	Encapsulation	Multiplexing (LLC or VC)	VPI	VCI
APAC
Australia	iiNet	PPPoE RFC2516 Embedded	LLC	8	35
	Internode	PPPoE RFC2516 Embedded	LLC	8	35
	Optus	PPPoE RFC2516 Embedded	LLC	8	35
	Primus	PPPoE RFC2516 Embedded	LLC	8	35
	Soul	PPPoA - RFC2364	VCMUX	8	35
	Telstra	PPPoE RFC2516 Embedded	LLC	8	35
	TPG	PPPoE RFC2516 Embedded	LLC	8	35
	Default-Other	PPPoE RFC2516 Embedded	LLC	8	35
New Zealand	Default-Other	PPPoA - RFC2364	VCMUX	0	100
EMEA
Belgium	Academic Broadband	PPPoE	LLC	8	35
	Begacom	PPPoE	LLC	8	35
	Scarlet	PPPoA	VC	8	35
	Skynet	PPPoE	LLC	8	35
	Tele2	PPPoE	LLC	8	35
	Default-Other	PPPoE	LLC	8	35
Germany	1 & 1	PPPoE	LLC	1	32
	AOL	PPPoE	LLC	1	32
	Arcor	PPPoE	LLC	1	32
	Compuserve	PPPoE	LLC	1	32
	Congster	PPPoE	LLC	1	32
	Freenet	PPPoE	LLC	1	32
	GMX	PPPoE	LLC	1	32
	Hanse Net - Alice	PPPoE	LLC	1	32
	HTP	PPPoE	LLC	1	32
	Lycos	PPPoE	LLC	1	32
	NetCologne	PPPoE	LLC	8	35
	Tiscali	PPPoE	LLC	1	32
	T-Online	PPPoE	LLC	1	32

215
前的 216
HJ 216
muaauiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui

T

217
217
217

#

218

219

Setup (n>Basic Setup (n.. 219

Guest Access (mGg Guest) 228

229

nun

X2000 230

W

X2000 232

nwnn: nnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn gn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn

X2000 233

W

91616

Total Guests Allowed (Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest Guest

SSID Broadcast (nsswwss SSID) wwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnennn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nennn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn nannn nn

Guest

1

1. GuestAccess
3. lnnnnoonnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
4. 登入 Login (登录)

nraan yuyn

X2000

2017 2017 2017 2017 2017 2017 2017 2017 2017

nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

• 陳國國王國林
  WLEDN W

a. n.
b. U. 9007160

WLEDs Wwwnnnnwnnnn nn nnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nnnnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nennnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn nannnnn nn narnnr

1

111111111111111111111111111111111111111111111111111

1. 1
3. 4.

P 1

Windows uasuunnnnnae Internet Protocol (TCP/IP) wnuu IP uauanrnrnne

aannnnnnae nnnnnnne aennnnnne

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

201677777777777777777

Cisco Connect

2016 7777777777777777777777777777777

Internet Explorer ( Firefox) http://www.linux.org/
( 192.168.1.1 ) www.linux.org admin)

nnaannnnnnsDSL nnnnnaaennnnae
