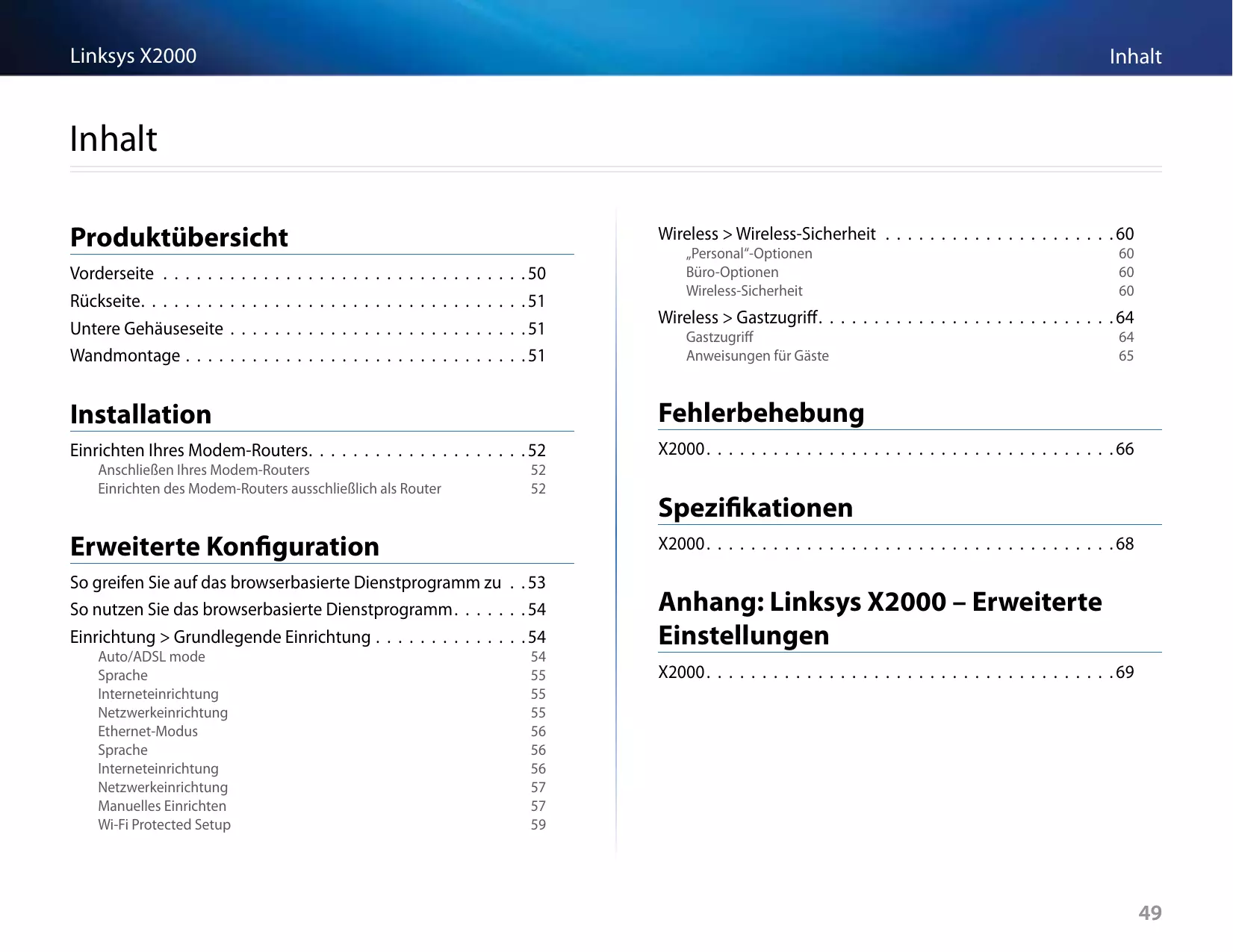

BEDIENUNGSANLEITUNG X2000 LINKSYS

Vorderseite 50
Rückseite. 51
UntereGehauseseite 51
Wandmontage 51

Installation

Einrichten Ihres Modem-Routers. 52

Anschließlich Ihres Modem-Routers 52

Einrichten des Modem-Routers ausschließlich als Router 52

Erweiterte Konfiguration

So greifen Sie auf das browserbasierte Dienstprogramm zu . .53
So nutzen Sie das browserbasierte Dienstprogramm. 54
Einrichtung > Grundlegende Einrichtung 54
Auto/ADSL mode 54
Sprache 55
Interneteinrichtung 55
Netzwerkeinrichtung 55
Ethernet-Modus 56
Sprache 56
Interneteinrichtung 56
Netzwerkeinrichtung 57
Manuelles Einrichten 57
Wi-Fi Protected Setup 59

Wireless > Wireless-Sicherheit 60

"Personal"-Optionen 60
Büro-Optionen 60
Wireless-Sicherheit 60

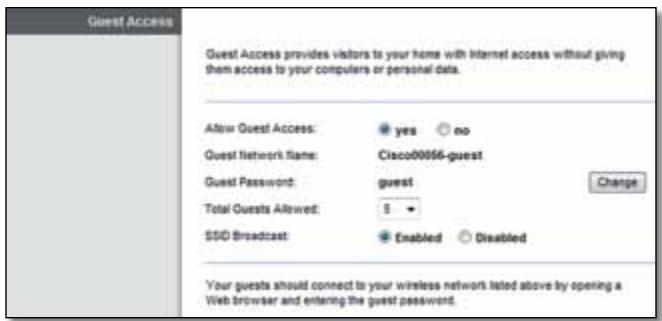

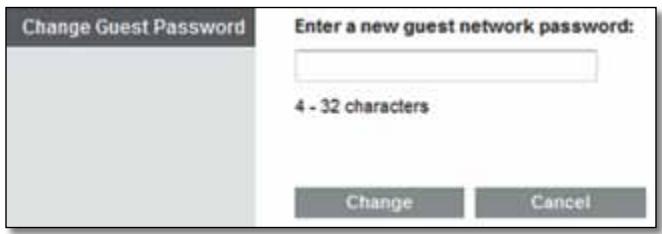

Wireless > Gastzugriff. 64

Gastzugriff 64

Anweisungen fur Gaste 65

Fehlerbehebung

X2000. 66

Spezifikationen

X2000. 68

Anhang: Linksys X2000 – Erweiterte Einstellungen

X2000. 69

Produktübersicht

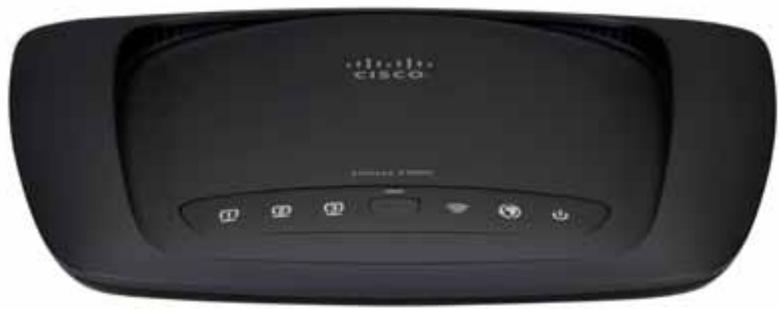

Vorderseite

Ethernet Die betreffende LED leuchtet durchgangig, wenn der Router über diesen Port mit einem Gerät verbunden ist.

Wi-Fi Protected Setup-Taste Drücken Sie diese Taste, um nach Geräten zuuchen, die von Wi-Fi Protected Setup™ unterstützen werden. Die LED leuchtet konstant, wenn eine Wi-Fi Protected Setup™-Verbindung erfolgreich hergestellt wurde. Die LED blinkt langsam, wenn Wi-Fi Protected Setup™ eine Verbindung herstellt. Sie blinkt schnell (orange), wenn ein Fehler aufgetreten ist. Die LED leuchtet nicht, wenn Wi-Fi Protected Setup™ inaktiv ist.

Wireless Die Wireless-LED leuchtet, wenn die Wireless-Funktion aktiviert ist. Wenn der Router Daten über das Netzwerk setzen oder empfangt, blinkt sie.

Internet leuchtet weiß, wenn der Modem-Router direkt an eine ADSL-Verbindung angeschlossen ist. Leuchtet blau, wenn der Modem-Router nur als Router eingerichtet und mithilfe eineseparaten Modems mit dem Internet verbunden ist.

Power Die LED Power (Ein/Aus) leuchtet, wenn der Modem-Router eingeschaltet ist. Wenn der Modem-Router beim Hochfahren eine Selftestdiagnose durchgeführt, blinkt die LED. Nach Abschluss der Diagnose leuchtet die LED konstant.

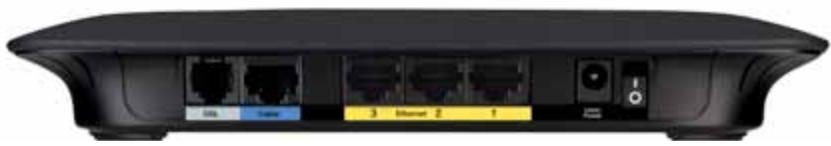

Rückseite

DSL—Der DSL-Port wird mit der ADSL-Leitung verbunden.

Kabel – Wenn Sie den Modem-Router nur als Router nutzen möchten, verbinden Sie den Port mithilfe eines Netzwerkkabels mit dem LAN-/Ethernet-Port eines separaten Modems.

Ethernet – Wenn Sie Ethernet-Kabel (auch „Netzwerkkabel" genannt) verwenden, können Sie den Modem-Router über die Ethernet-Ports an Computer und andere Geräte in Ihrem Wired-Netzwerk anschließen.

Power—(Netzstrom): Hier wird das im Lieferumfang enthaltene Netzteil angeschlossen.

Ein/Aus-Schalter: Drücken Sie I, um den Router einzuschalten. Drucken Sie O, um denRouter auszuschalten.

Untere Gehäusesteite

Reset (Zurücksetzen): Der Router kann auf zweierlei Weise auf die Werkseinstellungen zusückgesetzt werden. Halten Sie entweder die Reset-Taste etwa f芮 Sekunden lang gedrückt, oder stellen Sie die Standardeinstellungen im browserbasierten Dienstprogramm des Routers unter Administration (Verwaltung) > Factory Defaults (Werkseinstellungen) wieder her.

Wandmontage

An der Unterseite des Routers befinden sich zwei Aussparungen für die Wandmontage. Der Abstand zwischen den Aussparungen beträgt 175,56 mm. Zur Befestigung des Routers sind zwei Schrauben erforderlich.

Empfohlenes Montagezubehör

4-5 mm

2,5-3,0 mm
1-1,5 mm

HINWEIS

Cicso übernimmt keine Verantwortung für Schäden, die auf für die Wandmontage ungeeignetes Zubehör zurückzuführn sind.

Befolgen Sie die nachfolgenden Anweisungen.

1. Legen Sie eine Stelle fest, an der Sie den Router anbringen möchten. Die Wand, an der Sie den Router befestigen, muss glatt, flach, trocken und fest sein. Außer dem muss die Montageposition so gewählt werden, dass sie sich in der Höhe einer Steckdose befindet.
2. Bohren Sie zwei LÖcher in die Wand. Der Abstand zwischen den LÖchern muss 175 mm betragen.
3. Drehen Sie in jedem Loch eine Schraube, wobei die Köpfe der Schrauben jeweils 3 mm Herausstehen sollenn.
4. Positionieren Sie den Router so, dass sich die beiden Aussparungen für die Wandmontage über den zwei Schrauben befinden.
5. Platzieren Sie die Aussparungen für die Wandmontage auf den Schrauben, und schiben Sie den Router nach unten, bis die Schrauben fest in den Aussparungen für die Wandmontage sitzen.

Schablone für Wandmontage

Drucken Sie diese Seite in Originalgroße (100 %) aus. Schneiden Sie die Schablone entlang der gestrichelten Linie aus, und positionieren Sie sie auf der Wand, damit Sie die Bohrlocher im richtigen Abstand voneinander setzen konnen.

175 mm

Installation

Einrichten Ihres Modem-Routers

HINWEIS

Verwenden Sie zur Installation des Modem-Routers die Installations-CD-ROM. Wenn die Installations-CD-ROM nicht ausgeführrt werden kann,lesen Sie in dieser Kurzanleitung nach.

Anschließlich Ihres Modem-Routers

So schlieben Sie ihren Modem-Router an:

1. Schalten Sie alle Netzwerkgeräte einschließlich Computer und Modem-Router aus. Wenn Sie ein Modem verwenden, entfernen Sie es jetzt, da
   Router aus: Wenn Sie ein Modem-Router es ersetzt.
2. Schließen Sie ein Ende des mitgelieferten Ethernet-Kabels an den Ethernet-Adapter des Computers und das andere Ende an einen Ethernet-Port auf der Rückseite des Modem-Routers an. Wiederholen Sie diesen Schritt für jeder weiteren Computer oder jedem weitere Gerät, das Sie mit dem Modem-Router verbinden möchten.

HINWEIS

Erkundigen Sie sich bei Ihr dem ISP, ob ein Mikrofilter oder Splitter erforderlich ist.

1. Schließen Sie ein Ende des Telefonkabels an den DSL-Port auf der Rückseite an.

1. Schließen Sie das andere Ende des Telefonkabels an die ADSL-Wandbuchse oder den Mikrofilter an.
2. Schlieben Sie ein Ende des Netzkabels an den Netzanschluss des Netzeils und das andere Ende an eine Steckdose an.

1. Schalten Sie den Computer ein, den Sie zur Konfiguration des Modem-Routers verwenden möhen.
2. Die Ein/Aus-, Wireless- und Ethernet-LEDs (je eine für jeder angeschlossenen Computer) sollenen aufleuchten. Ist dies nicht der Fall, vergewissern Sie sich, dass der Modem-Router eingeschaltet ist und alle Kabel fest angeschlossen sind.

Einrichten des Modem-Routers ausschließlich als Router

HINWEIS

Verwenden Sie zur Installation des Modem-Routers die Installations-CD-ROM. Wenn die Installations-CD-ROM nicht ausgeführrt werden kann, führen Sie die unter stehenden Schritte aus.

So richten Sie den Modem-Router als Router ein

1. Schalten Sie alle Netzwerkgeräte einschließlich Computer und Modem-Router aus. Wenn Sie ein Modem verwenden, entfernen Sie es jetzt, da der Modem-Router es ersetzt.

1. Schließen Sie ein Ende des Ethernet-Kabels an den Kabel-Port an der Rückseite des Modem-Routers an. Schließen Sie dann das andere Ende an einen Ethernet-/LAN-Port an Ihr Modem an.

1. Schlieben Sie ein Ende des Netzkabels an den Netzanschluss des Netzeils und das andere Ende an eine Steckdose an.

1. Schalten Sie den Computer ein, den Sie zur Konfiguration des Modem-Routers verwenden möchten.
2. Die Ein/Aus-, Wireless- und Ethernet-LEDs (je eine für jeder angeschlossenen Computer) sollenen aufleuchten. Ist dies nicht der Fall, vergewissern Sie sich, dass der Modem-Router eingeschaltet ist und alle Kabel fest angeschlossen sind.

Erweiterte Konfiguration

Der Router steht direkt nach der Installation mit der Installations-Software (auf der CD-ROM) zur Verfügung. Nutzen Sie das browserbasierte Dienstprogramm des Routers, wenn Sie die erweiterten Einstellungen ändern wollen oder die Software nicht ausgeführten werden kann. Sie können das Dienstprogramm über einen Webbrowser auf einem Computer aufrufen, der an den Router angeschlossenen ist. Um weitere Informationen zur Nutzung des Dienstprogramms zu erhalten, klichen Sie auf Help (Hilfe) rechts auf dem Bildschirm, oder besuchen Sie unsere Website.

So greifen Sie auf das browserbasierte Dienstprogramm zu

1. Um das browserbasierte Dienstprogramm aufzurufen, starten Sie ihren Webbrowser und geben in das Adressfeld die Standard-IP-Adresse des Routers, 192.168.1.1, ein. Drücken Sie anschließend die Eingabetaste.

HINWEIS

Auf Windows-Computern können Sie auch auf das browserbasierte Dienstprogramm zugreifen, indem Sie in das Adressfeld den Gerätenamen eingeben.

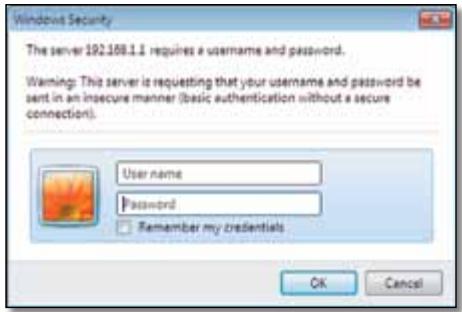

Es wird ein Anmeldefenster angezeigt. (Unter anderen Betriebssysteme als Windows 7 wird ein ähnliches Fenster angezeigt.)

1. Geben Sie im Feld User name (Benutzername) admin ein.
2. Geben Sie dann das Password ein, das beim Einrichten der Software erstellt wurde. (Wenn Sie die Installations-Software nicht ausgeführten haben, verwenden Sie das Standardpassword admin. Sie können im Fenster Administration (Verwaltung) > Management (Verwaltungsfunktionen) ein neuen Password festlegen.

HINWEIS

Sie können auch über Cisco Connect auf das browserbasierte Dienstprogramm zugreifen.

1. Klichen Sie auf OK, um fortzufahren.

So nutzen Sie das browserbasierte Dienstprogramm

Verwenden Sie die Registerkarten oben in jedem Fenster, um durch das Dienstprogramm zu navigieren. Die Registerkarten sind in zwei Ebenen angeordnet: Die übergeordneten Registerkarten sind für allgemeine Funktionen bestimmt, die untergeordneten für die jeweiligen spezifischen Funktionen.

Übergeordnete Registerkarten: Setup (Einrichtung), Wireless, Security (Sicherheit), Storage (Speicher), Access Restrictions (Zugriffsbeschränkungen), Applications & Gaming (Anwendungen und Siele), Administration (Verwaltung) und Status. Zu jeder dieser Registerkarten gibt es bestimmte untergeordnete Registerkarten.

HINWEIS

In diesen Benutzerhandbuch wird jedem Fenster durch die Name der über- und untergeordneten Registerkarten identifiziert. „Setup > Basic Setup" (Einrichtung > Grundlegende Einrichtung) ist beispelseweise das Fenster, auf das über die übergeordneten Einrichtungs-Registerkarte und die untergeordnete Registerkarte für die grundlegende Einrichtung zugegriffen wird.

Wenn Sie Einstellungen in einem Fenster ändern, klichen Sie auf Save Settings (Einstellungen speichern), um die Änderungen zu übernehmen, oder klichen Sie auf Cancel Changes (Änderungen verwerfen), um Änderungen nicht zu übernehmen. Diese Steuerungen befinden sich im unteren Bereich jeder Fensters.

HINWEIS

Um mehr über die verschiedene Felder zu erfahren, klichen Sie auf Help (Hilfe) rechts auf dem Bildschirm.

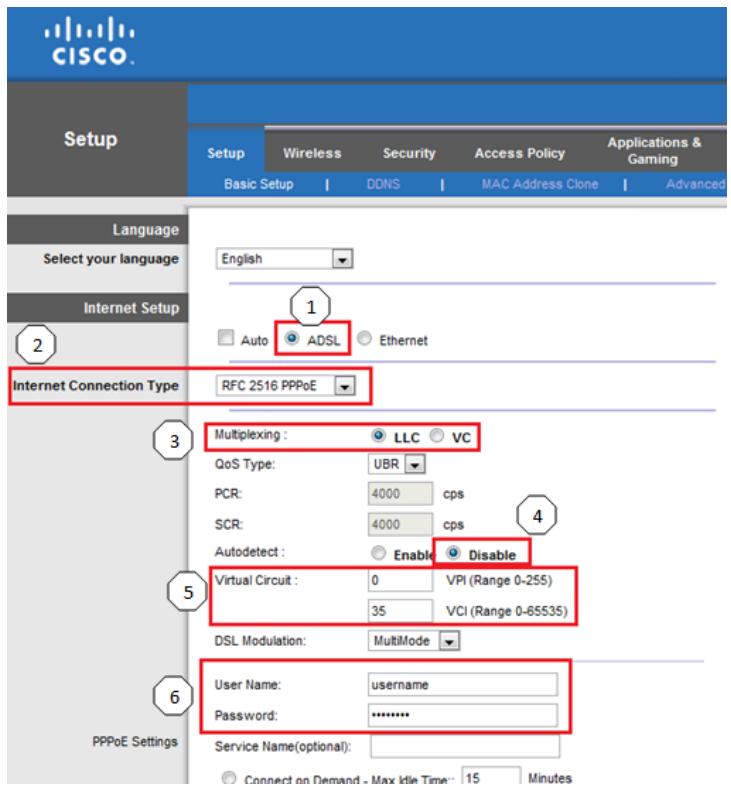

Einrichtung > Grundlegende Einrichtung

Im ersten geöffneten Fenster wird die Registerkarte Basic Setup (Grundlegende Einrichtung) angezeigt. Hier können Sie die allgemeinen Einstellungen des Routers ändern.

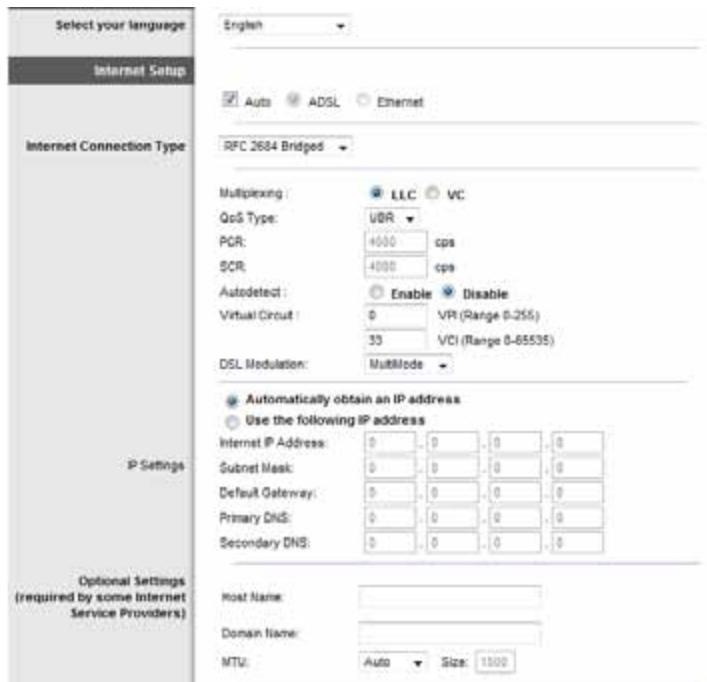

Auto/ADSL mode

Im ADSL-Modus (Standard) mussen die folgenden Felder ausgefüllt werden:

Sprache

Select your language (Sprache ausgehalten): Wenn Sie eine andere Sprache verwenden möchten, wahren Sie diese aus dem ↓Downtown-Menü aus. Fünf Sekunden nach Auswahlder gewündschen Sprache wird die Benutzeroberfläche des browserbasierten Dienstprogramms auf die neue Sprache umgestellt.

Internetinrichtung

Im Bereich Internet Setup (Internet-Einrichtung) wird der Router für ihre Internetverbindung konfiguriert. Genauere Informationen hierzu erhalten Sie von ihrem Internetdienstanbieter (Internet Service Provider, ISP).

Internetverbindungstyp

Wahlen Sie aus dem ↓Downtown-Menu den von Ihrem ISP bereitgestelltten Internetverbindungstyp aus. Folgende Typen sind verfügbar:

Nur Überbrückungsmodus

RFC 2684-Überbrückung
RFC 2684-Weiterleitung
- IPOA
RFC2516PPPoE
RFC2364 PPPoA

Bridged Mode Only

In this modus steht nur die DSL-Modemfunktion zur Verflugung. Alle Gateway-Funktionen sind deaktiviert. Wenn Sie diese Option auswahlen, müssen Sie nur unter VC Einstellungen Eugaben vornehmen.

RFC 2684 Bridged

Bei Wahl dieser Option geben Sie die korrekten Daten für die IP Einstellungen ein. Wahlen Sie IP-Adresse automatisch beziehen, sofern Ihr ISP beim Verbinden eine IP-Adresse zuweist. Wahlen Sie andernfalls Folgende IP-Adresse verwenden, und geben Sie die folgenden Werte ein.

RFC2684 Routed

Bei dieser Methode müssen Sie für die Verbindung mit dem Internet eine permanente IP-Adresse verwenden.

IPoA

IPoA (IP over ATM) verwendet eine staatische IP-Adresse.

RFC 2516 PPPoE

Einge ISPs mit DSL-Option verwenden PPPoE (Point-to-Point Protocol over Ethernet) zur Herstellung von Internetverbindungen. Bei Verwendung von PPPoE wird ihre IP-Adresse automatisch bereitgestellt.

RFC2364 PPPoA

Einge ISPs mit DSL-Option verwenden PPPoA (Point-to-Point Protocol over ATM) zur Herstellung von Internetverbindungen. Bei Verwendung von PPPoA wird ihre IP-Adresse automatisch bereitgestellt.

Netzwerkeinrichtung

Im Bereich Network Setup (Netzwerkeinrichtung) werden die IP-Einstellungen für Ihr lokales Netzwerk konfiguriert.

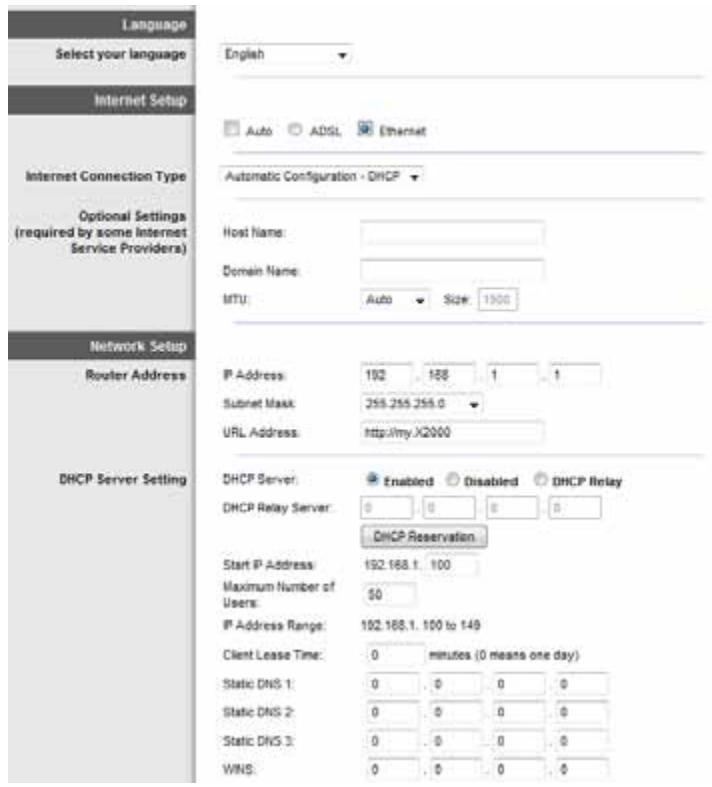

Ethernet-Modus

Wenn Sie den Ethernet-Modus (nur Router) auswahlen, stehen folgende Felder zur Verfugung:

Sprache

Select your language (Sprache auswahlen): Wenn Sie eine andere Sprache verwenden möchten, wahren Sie diese aus dem ↓Downtown-Menü aus. Fünf Sekunden nach Auswahlder gewündschen Sprache wird die Benutzeroberfläche des browserbasierten Dienstprogramms auf die neue Sprache umgestellt.

Interneteinrichtung

Im Bereich Internet Setup (Internet-Einrichtung) wird der Router für ihre Internetverbindung konfiguriert. Genauere Informationen hierzu erhalten Sie von ihrem Internetdienstanbieter (Internet Service Provider, ISP).

Internetverbindungstyp

Wahlen Sie aus dem ↓Dropdown-Menu den von Ihrem ISP bereitgestelltten Internetverbindungstyp aus. Folgende Typen sind verfügbar:

Automatic Configuration - DHCP (Automatische Konfiguration - DHCP)
Static IP (Statische IP-Adresse)
- PPPoE
PPTP
L2TP
- Telstra Cable (Telstra-Kabel)

Automatische Konfiguration - DHCP

Standardmäßig ist der Internetverbindungstyp des Routers Automatic Configuration - DHCP (Automatische Konfiguration - DHCP). Behalten Sie diese Einstellung nur bei, wenn DHCP (Dynamic Host Configuration Protocol) von Ihr dem ISP unterstützt wird oder wenn Sie über eine dynamische IP-Adresse mit dem Internet verbunden sind. (These Options would gewöhnlich für Kabelverbindungen verwendet.)

Statische IP-Adresse

Wenn Sie für die Internetverbindung eine permanente IP-Adresse verwenden müssen, wahren Sie die Option Static IP (Statische IP-Adresse) aus.

PPPoE

Wenn die Verbindung mit dem Internet über eine DSL-Leitung hergestellt wird, klären Sie mit dem ISP, ob PPPoE verwendet wird. Falls ja, wahlen Sie die Option PPPoE aus.

Bei Bedarf verbinden oder Verbindung aufrecht halten

Mit den Optionen Connect on Demand (Bei Bedarf verbinden) oder Keep Alive (Verbindung aufrecht halten) konnen Sie wahlen, ob sich Ihr Router nur bei Bedarf mit dem Internet verbindet (nützlich, wenn Ihr ISP die Verbindungsdauer berechnet) oder ob Ihr Router immer verbunden bleibt. Wahlen Sie die entsprechende Option.

PPTP

PPTP (Point-to-Point Tunneling Protocol) ist ein Dienst, der nur für Verbindungen in Europa gültig ist.

Wenn DHCP von ihrem ISP unterstützt wird oder wenn Sie über eine dynamische IP-Adresse mit dem Internet verbunden sind, wahren Sie Obtain an IP Address Automatically (IP-Adresse automatisch beziehen). Wenn Sie für die Internetverbindung eine permanente IP-Adresse verwenden, wahren Sie Specify an IP Address (IP-Adresse festlegen). Nehmen Sie anschließend folgende Einstellungen vor:

L2TP

Layer 2 Tunneling Protocol (L2TP) ist ein Dienst, der nur für Verbindungen in Israel gültig ist.

Telstra-Kabel

Telstra-Kabel ist ein Dienst, der nur für Verbindungen in Australien gültig ist.

Netzwerkeinrichtung

Im Bereich Network Setup (Netzwerkeinrichtung) werden die IP-Einstellungen für Ihr lokales Netzwerk konfiguriert.

Wireless > Grundlegende Wireless-Einstellungen

HINWEIS

Um mehr über die verschiedene Felder zu erfahren, klichen Sie auf Help (Hilfe) rechts auf dem Bildschirm.

In thisem Fenster werden die grundlegenden Einstellungen für den Wireless-Netzwerkbetrieb festgelegt.

Es gibt zwei möglichkeiten zur Konfiguration der Wireless-Netzwerke eines Routers, manuell und mit WPS (Wi-Fi Protected Setup).

Bei Wi-Fi Protected Setup handelt es sich um eine Funktion, mit der Sie auf einfache Weise das Wireless-Netzwerk einrichten können. Wenn Sie über Clientgeräte verfügen, beispielsweise Wireless-Adapter, die Wi-Fi Protected Setup unterstützen, können Sie Wi-Fi Protected Setup verwenden.

Configuration View (Konfigurationsansicht): Wahlen Sie zur manuellen Konfiguration des Wireless-Netzwerks die Option Manual (Manuell). Fahren Sie im Bereich Wireless Configuration (Manual) (Wireless-Konfiguration (Manuell)) fort. Wenn Sie Wi-Fi Protected Setup verwenden möchten, wahlen Sie Wi-Fi Protected Setup.

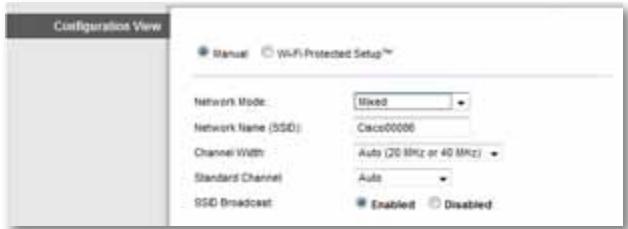

Manuelles Einrichten

Richten Sie in thisem Bildschirm das Wireless-Netzwerk ein.

Netzwerkmodus Für die meisten Netzwerk-Konfigurationen müssen Sie die Einstellung bei Mixed (Gemisch) belassen.

Wireless-Einstellungen

Network Mode (Netzwerkmodus): Wahlen Sie die Wireless-Standards aus, die in Ihr dem 2,4-GHz-Netzwerk ausgeführten werden.

• Mixed (Gemisch): Wenn Sie in Ihr dem Netzwerk sowohl Wireless-B-, Wireless-G- als auch Wireless-N-Geräte (2,4 GHz) verwenden, behalten Sie die Standardeinstellung Mixed (Gemisch) bei.
• Wireless-B/G Only (Nur Wireless-B/G): Wenn Ihr Netzwerk Wireless-G- und Wireless-B-Geräte (2,4-GHz) enthalt, wahren Sie die Option Wireless-B/G Only (Nur Wireless-B/G).
• Wireless-B Only (Nur Wireless-B): Wenn Ihr Netzwerk ausschließlich Wireless-B-Geräte enthalt, wahren Sie die Option Wireless-B Only (Nur Wireless-B) aus.
• Wireless-G Only (Nur Wireless-G): Wenn Ihr Netzwerk ausschließlich Wireless-G-Geräte enthalt, wahren Sie die Option Wireless-G Only (Nur Wireless-G) aus.
• Wireless-N Only (Nur Wireless-N): Wenn Ihr Netzwerk ausschließlich Wireless-N-Geräte (2,4-GHz) enthalt, wahren Sie die Option Wireless-N Only (Nur Wireless-N) aus.
• Disabled (Deaktiviert): Wenn Sie in Ihr dem Netzwerk keine Wireless-B, Wireless-G oder Wireless-N-Geräte (2,4 GHz) verwenden, wahlen Sie Disabled (Deaktiviert).

HINWEIS

Wenn Sie sich nicht sicher sind, welchen Modus Sie verwenden sollen, behalten Sie den Standardwert Mixed (Gemisch) bei.

Network Name (SSID) (Netzwerkname (SSID)): Bei derSSID (Service Set Identifier) handelt es sich um den Netzwerknamen, der von allen Geräten im Wireless-Network verwendet wird. Sie besteht aus maximal 32 alphanumeric Zeichen. Es wird zwischen Groß- und Kleinschreibungnsuchsieden. Der Standardwert lautet Ciscoxxxxx (xxxxx sind die letzten f芮 Ziffern der Seriennummer des Routers, die sich auf der Produktbeschriftung links auf der unteren Gehäusesite des Routers befindet). Die Installations-Software, mit der Sie ihren Router installieren und Ihr Wireless-Network einrichten, ändert den Standard-Netzwerknamen in einen Namen, der sich leicht merken{lssst.

HINWEIS

Wenn Sie die Werkseinstellungen des Routers wieder herstellen (über das Fenster Administration (Verwaltung) > Factory Defaults (Werkseinstellungen) oder durch Drücken der Reset-Taste), wird der Netzwerkname auf seinen Standardwert zurückgesetzt, und alle Geräte in Ihrlem Wireless-Netzwerk müssen erneut verbunden werden.

Channel Width (Kanalbandbreite): Die Beste Leistung in einem Netzwerk mit Wireless-B-, Wireless-G- und Wireless-N-Geräten (2,4 GHz) erzielen Sie, wenn Sie die Einstellung Auto (20MHz or 40MHz) (Automatisch (20 MHz oder 40 MHz)) beibehalten. Für eine Kanalbandbreite von 20 MHz gehalten Sie die Standardeinstellung 20MHz only (Nur 20 MHz) bei.

Channel (Kanal): Wahlen Sie den Kanal aus der ↓Dropped-Liste für Wireless-B-, Wireless-G- und Wireless-N-Netzwerke (2,4-GHz). Wenn Sie sich nicht sich sind, welchen Kanal Sie wahlen sollen, behalten Sie die Standardeinstellung Auto (Automatisch) bei.

SSID Broadcast (SSID-Übertragung): Wenn Wireless-Clients im lokalen Netzwerk nach einer Verbindung zu Wireless-Netzwerken suchen, erkennen sie die Übertragung der SSID über den Router. Zur Übertragung der SSID des Routers gehalten Sie die Standardeinstellung Enabled (Aktiviert) bei. Wenn Sie die SSID des Routers nicht übertragen möchten, wahlen Sie Disabled (Deaktiviert) aus.

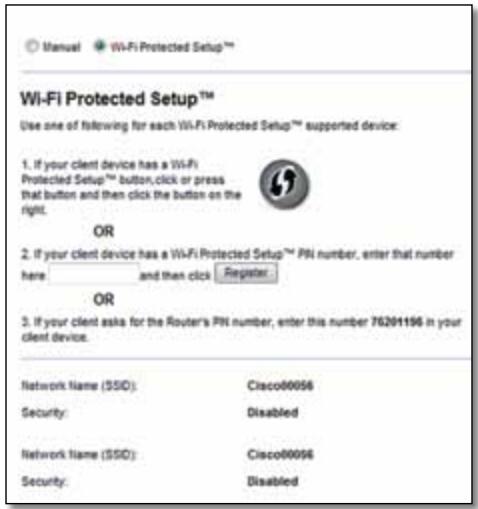

Sie können aus drei Methoden auswahlen. Verwenden Sie die Methode, die auf das Clientgerät zutrifft, das Sie konfigurieren möchten.

HINWEIS

Wi-Fi Protected Setup kann jeweils nur ein Clientgerät konfigurieren.

Wiederholen Sie die Anweisungen für jeder Clientgerät, das Wi-Fi

Protected Setup Unterstützung

Aktivität des Wi-Fi Protected Setup-Lichts

• Das Cisco-Logo an der oberen Gehäusekante des Routers dient als Indikator für Wi-Fi Protected Setup.
• Ist der Wi-Fi Protected Setup-Prozess aktiv, blinkt das Licht langsam. Wenn der Wi-Fi Protected Setup erfolgreich durchgeführt wurde, leuchtet die Lampe konstant.
• Tritt ein Fehler auf, blinkt die Lampe zwei Minuten lang schnell; warten Sie, und versuchen Sie es erneut.

• Warten Sie, bis das Licht dauerhaft leuchtet, bevor Sie den{nachsten Wi-Fi Protected Setup-Prozess beginnen.

• Wi-Fi Protected Setup-Taste Verwenden Sie diese Methode, wenn Ihr Clientgerät über eine Wi-Fi Protected Setup-Taste verfügbar.

HINWEIS

Konfigurieren Sie jeweils nur ein Clientgerät.

a. Drücken Sie auf dem Clientgerät die Taste Wi-Fi Protected Setup.
b. Klichen Sie auf die Wi-Fi Protected Setup-Taste in dem Fenster Wi-Fi Protected Setup des Routers ODER drücken Sie die Wi-Fi Protected Setup-Taste auf der Rückseite des Routers, und halten Sie diese eine Sekunde lang gedrückt.
c. Klichen Sie nach der Konfiguration des Clientgeräts im Fenster Wi-Fi Protected Setup des Routers innerhalb von zwei Minuten auf OK.

• Enter Client Device PIN on Router (Clientgeräte-PIN auf dem Router eingeben) Verwenden Sie diese Methode, wenn Ihr Clientgerät über eine Wi-Fi Protected Setup-PIN (Personal Identification Number) verfügbar.

a. Geben Sie die PIN des Clientgeräts in das Feld im Fenster Wi-Fi Protected Setup des Routers ein.
b. Klichen Sie im Fenster Wi-Fi Protected Setup des Routers auf die Schaltfläche Register (Registrieren).
c. Klichen Sie nach der Konfiguration des Clientgeräts im Fenster Wi-Fi Protected Setup des Routers auf OK. Weitere Anweisungen erhalten Sie vom Clientgerät oder in der zugehörigen Dokumentation.

• Enter Router PIN on Client Device (Router-PIN auf dem Clientgeräte eingeben) Verwenden Sie diese Methode, wenn Ihr Clientgerät Sie zur Eingabe der PIN des Router auffordert.

• If your client asks for the Router's PIN number, enter this number 76201196 in your client device.

a. Geben Sie auf dem Clientgerät die PIN aus dem Fenster Wi-Fi Protected Setup des Routers ein. (Sie finden die Nummer auch auf dem Etikett auf der Unterseite des Routers.)
b. Klichen Sie nach der Konfiguration des Clientgeräts im Fenster Wi-Fi Protected Setup des Routers auf OK. Weitere Anweisungen erhalten Sie vom Clientgerät oder in der zugehörigen Dokumentation.

Der Netzwerkname (SSID), die Sicherheit und die Passphrase werden unter im Fenster angezeigt.

HINWEIS

Wenn Sie über Clientgeräte verfügen, die Wi-Fi Protected Setup nicht Unterstützung, konfigurieren Sie diese unter Beachtung der Wireless-Einstellungen manuell.

Wireless > Wireless-Sicherheit

Die Wireless-Sicherheitseinstellungen bestimmen die Sicherheit der Wireless-Netzwerke. Der Router unterstützt die folgenden Optionen für die Wireless-Sicherheit: WPA/WPA2 Mixed Mode (WPA/WPA2-Gemischt) (Standard), WPA2 Personal (WPA2-Personal), WPA Personal (WPA-Personal), WEP und RADIUS. (WPA steht für Wi-Fi Protected Access. WEP ist die Abkürzung für Wireless Equivalent Privacy. RADIUS steht für Remote Authentication Dial-In User Service.)

HINWEIS

Um mehr über die verschiedene Felder zu erfahren, klichen Sie auf Help (Hilfe) rechts auf dem Bildschirm.

"Personal"-Optionen

Sicherheitsoption	Schutzniveau
WPA2 Personal (WPA2-Personal)	Am höchsten
WPA2/WPA Mixed Mode (WPA2-Gemischt)	WPA2: Am höchsten WPA: Hoch
WPA Personal (WPA-Personal)	Hoch

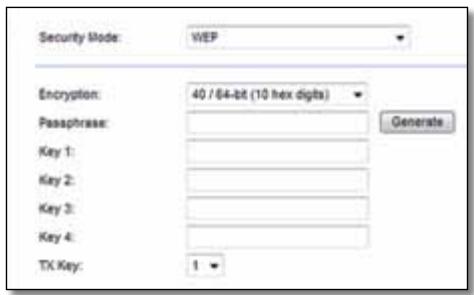

WEP	Einfach

Büro-Optionen

Die Buro-Optionen sind für Netzwerke verfügbar, die einen RADIUS-Server zur Authentifizierung nutzen. Die Buro-Optionen sind better als die Personal-Optionen, da WPA2 bzw. WPA eine Verschlussung erhögt, während RADIUS eine Authentifizierungsmäßigkeit bietet.

Sicherheitsoption	Schutzniveau
WPA2-Enterprise	Am höchsten
WPA2/WPA-Enterprise-Gemisch	WPA2: Am höchsten WPA: Stark
WPA-Enterprise	Stark

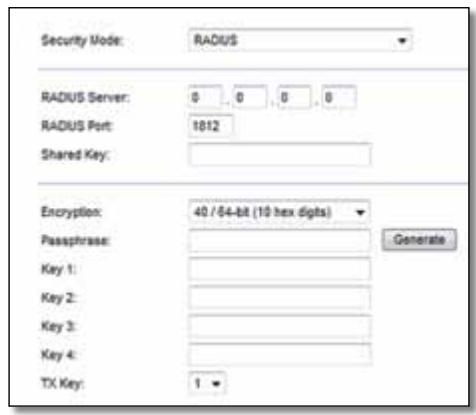

RADIUS	Allgemein

Wireless-Sicherheit

Wireless-Sicherheit wird dringend empfohlen. WPA2 ist die Verschlussung mit dem hochsten verfügbaren Sicherheitsstandard. Verwenden Sie WPA2, wenn es von allen Wireless-Geräten untersucht wird.

Sicherheitsmodus

Wahlen Sie die Sicherheitsmethode für die einzelnen Wireless-Netzwerke aus. Wenn Sie die Wireless-Sicherheit nicht verwenden möchten, wahren Sie Disabled (Deaktiviert) aus.

WPA2/WPA-Gemischt

HINWEIS

Wenn Sie WPA2/WPA Mixed Mode (WPA/WPA2-Gemischt) als Sicherheitsmodus auswahlen, MUSS jeder Gerät in Ihrlem Wireless-Netzwerk dieselbe Passphrase verwenden

Passphrase: Geben Sie eine Passphrase mit 8 bis 63 Zeichen ein. Der Standardwert lautet password. Die Installations-Software, mit der Sie ihren Router installieren und Ihr Wireless-Network einrichten, ändert die StandardPassphrase.

WPA2 Personal

HINWEIS

Wenn Sie WPA2 Personal (WPA-Personal) als Sicherheitsmodus ausgewählt haben, MUSS jeder Gerät in Ihrlem Wireless-Netzwerk WPA2 Personal (WPA-Personal) und dieselbe Passphrase verwenden.

Passphrase: Geben Sie eine Passphrase mit 8 bis 63 Zeichen ein. Der Standardwert lautet password. Die Installations-Software, mit der Sie ihren Router installieren und Ihr Wireless-Network einrichten, ändert die StandardPassphrase.

WPA Personal

HINWEIS

Wenn Sie WPA Personal (WPA-Personal) als Sicherheitsmodus ausgewählt haben, MUSS jeder Gerät in Ihrlem Wireless-Netzwerk WPA Personal (WPA-Personal) und dieselbe Passphrase verwenden.

Passphrase: Geben Sie eine Passphrase mit 8 bis 63 Zeichen ein. Der Standardwert lautet password. Die Installations-Software, mit der Sie ihren Router installieren und Ihr Wireless-Netzwerk einrichten, ändert die StandardPassphrase.

WPA2/WPA-Enterprise-Gemischt

Bei dieser Option wird WPA2/WPA in Kombination mit einem RADIUS-Server verwendet. (These Vorgehensweise sollen nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEIS

Wenn Sie WPA2/WPA Enterprise Mixed Mode (WPA2/WPA-Enterprise-Gemisch) als Sicherheitsmodus auswahlen, MUSJ每日经济 in Ihr demasch Netzwerk WPA2/WPA Enterprise und denselben gemeinsamen Schlüssel verwenden.

RADIUS Server (RADIUS-Server) Geben Sie die IP-Adresse des RADIUS-Servers ein.

RADIUS Port (RADIUS-Port) Geben Sie die Port-Nummer des RADIUS-Servers ein. Die Standardeinstellung lautet 1812.

Shared Key (Gemeinsamer Schlüssel) Geben Sie den Schlüssel ein, der vom Router und von dem zugehörigen Server gemeinsam verwendet wird.

WPA2-Enterprise

Bei dieser Option wird WPA2 in Kombination mit einem RADIUS-Server verwendet. (These Vorgehensweise sollen nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEIS

Wenn Sie WPA2 Enterprise (WPA2-Enterprise) als Sicherheitsmodus ausgewählten haben, MUSS jeder Gerät in Ihrm Wireless-Netzwerk WPA2 Enterprise (WPA2-Enterprise) und denselben gemeinsamen Schlüssel verwenden.

RADIUS Server (RADIUS-Server) Geben Sie die IP-Adresse des RADIUS-Servers ein.

RADIUS Port (RADIUS-Port) Geben Sie die Port-Nummer des RADIUS-Servers ein. Die Standardeinstellung lautet 1812.

Shared Key (Gemeinsamer Schlüssel) Geben Sie den Schlüssel ein, der vom Router und von dem zugehörigen Server gemeinsam verwendet wird.

WPA-Enterprise

Bei dieser Option wird WPA in Kombination mit einem RADIUS-Server verwendet. (These Vorgehensweise sollen nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEIS

Wenn Sie WPA Enterprise (WPA-Enterprise) als Sicherheitsmodus ausgewählten haben, MUSS jeder Gerät in Ihr dem Wireless-Netzwerk WPA Enterprise (WPA-Enterprise) und denselben gemeinsamen Schlüssel verwenden.

RADIUS Server (RADIUS-Server) Geben Sie die IP-Adresse des RADIUS-Servers ein.

RADIUS Port (RADIUS-Port) Geben Sie die Port-Nummer des RADIUS-Servers ein. Die Standardeinstellung lautet 1812.

Shared Key (Gemeinsamer Schlüssel) Geben Sie den Schlüssel ein, der vom Router und von dem zugehörigen Server gemeinsam verwendet wird.

WEP

WEP ist eine einfache Verschlussungsmethode, die nicht so sicher wie WPA ist.

HINWEIS

Wenn Sie WEP als Sicherheitsmodus auswahlen, MUSs jeder Gerät in Ihr Wireless-Netzwerk WEP und dieselbe Verschlussung und denselben gemeinsamen Schlussel verwenden.

Encryption (Verschlusselung): Wahlen Sie eine WEP-Verschlusselungsstufe aus: 64 bits 10 hex digits (64 Bit (10 Hexadzimalziffern)) oder 128-bits 26 hex digits (128 Bit (26 Hexadzimalziffern)). Der Standardwert ist 64 bits 10 hex digits (64 Bit (10 Hexadzimalziffern)).

Passphrase: Geben Sie eine Passphrase zur automatischen Erstellung von WEP-Schlüssen ein. Klichen Sie anschließend auf Generate (Generieren).

Key 1-4 (Schlüssel 1-4): Wenn Sie keine Passphrase eingegeben haben, geben Sie den bzw. die WEP-Schlüssel manuell ein.

TX Key (TX-Schlüssel): Wahlen Sie einen Standard-Übertragungsschlüssel aus. Der Standardwert ist 1.

RADIUS

Bei dieser Option wird WEP in Kombination mit einem RADIUS-Server verwendet. (These Vorgehensweise sollen nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEIS

Wenn Sie RADIUS als Sicherheitsmodus auswahlen, MUSs jeder Gerat in Ihrem Wireless-Netzwerk RADIUS und dieser Ver Schlusselung sowie den gemeinsamen Schlüssel verwenden.

RADIUS Server (RADIUS-Server): Geben Sie die IP-Adresse des RADIUS-Servers ein.

RADIUS Port (RADIUS-Port): Geben Sie die Port-Nummer des RADIUS-Servers ein. Der Standardwert ist 1812.

Shared Key (Gemeinsamer Schlüssel): Geben Sie den Schlüssel ein, der vom Router und von dem zugehörigen Server gemeinsam verwendet wird.

Encryption (Verschlusselung): Wahlen Sie eine WEP-Verschlusselungsstufe aus: 64 bits 10 hex digits (64 Bit (10 Hexadzimalziffern)) oder 128-bits 26 hex digits (128 Bit (26 Hexadzimalziffern)). Der Standardwert ist 64 bits 10 hex digits (64 Bit (10 Hexadzimalziffern)).

Passphrase: Geben Sie eine Passphrase zur automatischen Erstellung von WEP-Schlüssen ein. Klichen Sie anschließend auf Generate (Generieren).

Key 1-4 (Schlüssel 1-4): Wenn Sie keine Passphrase eingegeben haben, geben Sie den bzw. die WEP-Schlüssel manuell ein.

TX Key (TX-Schlüssel): Wahlen Sie einen Standard-Übertragungsschlüssel aus. Der Standardwert ist 1.

Deaktiviert

Wenn Sie die Wireless-Sicherheit deaktivieren, werden Sie beim ersten Versuch, eine Verbindung mit dem Internet herzustellen, darüber informiert, dass die Wireless-Sicherheit deaktiviert ist. Sie haben dann die Möglichkeit, die Wireless-Sicherheit zu reaktivieren oder zu bestätigen, dass Sie sich der Risiken bewusst sind, aber davon ohne die Wireless-Sicherheit fortfahren möchten.

HINWEIS

Wenn die Wireless-Sicherheit deaktiviert ist, haben andere Personen Zugriff auf Ihr Wireless-Netzwerk.

Wireless > Gastzugriff

Über die Funktion Gastzugriff konnen Sie Gästen, die Sie zu Hause besuchenkommen, Wireless-Internetzugriff gewährren. Das Gastnetzwerk ist ein Wireless-Netzwerk, das von Ihrlem lokalen Netzwerk getrennt ist. Die Funktion Gastzugriff bietet keinen Zugriff auf das lokale Netzwerk und seine Ressourcen. Daher haben ihre Fälle keinen Zugriff auf ihre Computer oder persönlichen Daten. Der Gastcomputer kann beispelsweise nicht auf einem Drucker im lokalen Netzwerk drucken oder Dateien auf einen Computer im lokalen Netzwerk kopieren. Dies hilft, die Beanspruchung Ihres lokalen Netzwerks zu minimieren.

HINWEIS

Um mehr über die verschiedene Felder zu erfahren, klichen Sie auf Help (Hilfe) rechts auf dem Bildschirm.

Gastzugriff

Allow Guest Access (Gastzugriff zulassen) Um über ein Gastnetzwerk Internetzugriff zuzulassen, behalten Sie die Standardeinstellung yes (Ja) bei. Wahlen Sie andernfalls no (Nein).

Guest Network Name (Name des Gastnetzwerks) Der Standardname ist der Name Ihres Wireless-Netzwerks, gefolggt von der Ergänzung -guest.

Guest Password (Gastpassword) Das Standardpassword lautet guest. Wenn Sie zur Installation die Setup-Software verwenden, wird das Standardpassword in ein eindeutiges Password geändert.

Change (Ändern) Klichen Sie auf diese Option, um das Gastpassword zu ändern. Es erscheint das Fenster Change Guest Password (Gastpassword ändern).

Gastpasswordändern

• Enter a new guest password (Geben Sie ein neuen Gastpassword ein) Geben Sie ein Password von 4 bis 32 Zeichen ein.

Klichen Sie dann auf Change (Ändern), um das neue Passwort zu speichern und wieder zum Fenster Guest Access (Gastzugriff) zu gelangen.

Total guests allowed (Zulässige Gesamtanzahl der Gänge) Standardmäßig wird 5 Gästen der Internetzugriff über das Gastnetzwerk gewährt. Wahlen Sie die Anzahl an Gästen, die Sie in Ihrrem Gastnetzwerk zulassen möchten.

SSID Broadcast (SSID-Übertragung) Wenn Wireless-Geräte im lokalen Netzwerk nach einer Verbindung zu Wireless-Netzwerkenuchen, erkennen sie die über den Router übertragene SSID (Wireless-Netzwerkenname). Um die SSID des Gastnetzwerks zu übertragen, behalten Sie die Standardeinstellung Enabled (Aktiviert) bei. Wenn Sie die SSID des Gastnetzwerks nicht übertragen möchten, wahren Sie Disabled (Deaktiviert) aus.

Anweisungen für Gäste

Wenn ein Gast Internetzugang bei Ihnen zu Hause wünscht, weisen Sieihn wie folgt ein:

1. Stellen Sie auf dem Gastcomputer eine Verbindung zu dem im Fenster Guest Access (Gastzugriff) angezeigten Wireless-Gastnetzwerk her.
2. Öffnen Sie einen Webbrowser.
3. Geben Sie im Anmeldefenster das Password ein, das im Fenster Guest Access (Gastzugriff) angezeigt wird.
4. Klichen Sie auf Login (Anmelden).

Fehlerbehebung

X2000

Der Computer kann keine Internetverbindung herstellen.

Befolgen Sie diese Anweisungen, bis der Computer eine Verbindung mit dem Internet herstellen kann:

• Stellen Sie sicher, dass der Modem-Router eingeschaltet ist. Die Ein/Aus-LED sollen grün leuchten und nicht blinken.

• Falls die Ein/Aus-LED blinkt, schalten Sie sãmtliche Netzwerkgeräte aus, einschließlich Modem-Router und Computer. Schalten Sie die einzelnen Geräte dann in der folgenden Reihenfolge wieder ein:

• Modem-Router

• Computer

• Prüfen Sie die LEDs an der Vorderseite des Modem-Routers. Die Ein/Ausund DSL-LEDs sowie mindestens eine der nummerierten Ethernet-LEDsmüssen leuchten. Ist dies nicht der Fall, prufen Sie die Kabelverbindungen. Der Computer muss mit einem der mit 1 bis 3 nummerierten EthernetPorts des Modem-Routers und der DSL-Port des Modem-Routers mit der ADSL-Leitung verbunden sein.

Wenn Sie auf den Browser doppelklichen, werden Sie zur Eingabe von Benutzernamen und Password aufgefordert. Gehen Sie wie folgt vor, wenn diese Eingabeaufforderung nicht mehr angezeigt werden soll:

Starten Sie den Web-Browser, und führen Sie die folgenden Schritte aus (Die hier aufgeführten Schritte gelten für Internet Explorer, sind jedoch für andere Browser ähnlich).:

1. Wahlen Sie Extras > Internetoptionen.
2. Klichen Sie auf die Registerkarte Verbindungen.
3. Aktivieren Sie Keine Verbindung wahlen.
4. Klicken Sie auf OK.

Sie verwenden eine staticische IP-Adresse und können keine Verbindung herstellen.

Lesen Sie in der Windows-Hilfe nach, und ändern Sie die Eigenschaften des Internetprotokolls (TCP/IP) auf IP-Adresse automatisch beziehen.

Der Computer kann keine Wireless-Verbindung mit dem Netzwerk herstellen.

Stellen Sie sicher, dass der Wireless-Netzwerkname bzw. die SSID sowohl auf dem Computer als auch dem Router gleich lautet. Wenn Sie Wireless-Sicherheit aktiviert haben, vergewissern Sie sich, dass auf dem Computer und dem Router dieselbe Sicherheitsmethode und derselbe Schlüssel verwendet werden.

Sie müssen die Einstellungen auf dem Router ändern.

Wireless-Netzwerkeinstellungen können mit Cisco Connect geändert werden.

Sie müssen die erweiterten Einstellungen des Modem-Routers ändern.

Öffnen Sie den Web-Browser (z. B. Internet Explorer oder Firefox), und geben Sie die IP-Adresse des Modem-Routers in das Adressfeld ein. (Die Standard-IP-Adresse lautet 192.168.1.1). Wenn Sie dazu aufgefordert werden, füssen Sie die Felder Benutzername und Password aus. (Der Standardbenutzername und das Standardpassword halten admin.) Klichen Sie auf die entsprechende Registerkarte, um die Einstellungen zu ändern.

Sie können mit dem DSL-Dienst keine manuelle Internetverbindung herstellen.

Nachdem Sie den Router installiert haben, wählt dieser sich automatisch bei. Ihrem Internet-Dienstanbieter (Internet Service Provider, ISP) ein. Aus thisem Grund mussen Sie sich nicht mehr manuell einwahlen.

Wenn Sie den Webbrowser öffnen, erscheint das Anmeldefenster, obwohl Sie sich nicht anmelden müssen.

These Schritte treffen speziell auf Internet Explorer zu, sind aber für andere Browserähnlich.

1. Öffnen Sie den Webbrowser.
2. Wahlen Sie Extras > Internetoptionen.
3. Klichen Sie auf die Registerkarte Verbindungen.
4. Aktivieren Sie Keine Verbindung wahlen.
5. Klichen Sie auf OK.

Der Router besitz keinei Koaial-Port fur die Kabelverbindung.

Ein Koaxial-Kabel kann nur mit einem Kabel-Modem verbunden werden. Ihr Modem-Router fungiert in Verbindung mit einem ADSL-Internetanschluss als Modem. Falls Sie eine verkabelte Internetverbindung nutzen, muss der Modem-Router mit einem separaten Kabel-Modem verbunden werden. Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk des Computers ein, und befolgen Sie die Anweisungen auf dem Bildschirm zum Anschreiben Ohres Modem-Routers an das Kabel-Modem.

Sie möchten in Cisco Connect auf das browserbasierte Dienstprogramm zugreifen.

Befolgen Sie diese Schritte, um von Cisco Connect auf das browserbasierte Dienstprogramm zuzugreifen:

1. Öffnen Sie Cisco Connect.
2. Klichen Sie im Hauptmenu auf Router settings (Routereinstellungen).
3. Klichen Sie auf Advanced settings (Erweiterte Einstellungen).
4. Schreiben Sie den angezeigten Benutzernamen und das Password auf. (Zum Schutz Ihrss Passworts konnen Sie these in die Zwischenablage kopieren, indem Sie auf Copy Password (Password kopieren) klichen.)
5. Klichen Sie auf OK.

Wenn Sie versuchen, sich bei dem browserbasierten Dienstprogramm anzumelden, ist ihr Password ungültig.

Ihr Password für die Wireless-Sicherheit dient auch als Anmeldepassword für das browserbasierte Dienstprogramm. So zeigen Sie diese Password an:

1. Öffnen Sie Cisco Connect.
2. Klichen Sie im Hauptmenu auf Router settings (Routerinstallungen).
3. Das Password (Password) wird links im Fenster angezeigt.

Unter Windows XP wird der Router nicht im Bildschirm Netzwerkumgebung angezeigt.

Klichen Sie im Bereich Netzwerkaufgaben auf Symbole für Netzwerk-UPnP-Geräte einblenden. Wird der Router immer noch nicht angezeigt, führen Sie folgende Schritte aus:

1. Rufen Sie Start > Systemsteuerung > Windows-Firewall auf.
2. Klichen Sie auf die Registerkarte Ausnahmen.
3. Wahlen Sie UPnP-Framework.
4. Klichen Sie auf OK.

WEB

Falls Sie hier keine Antwerten auf ihre Fragen erhalten haben,\ finden Sie im Internet, Linksys.com/support

Spezifikationen

X2000

Standards	WLAN: 802.11n, 802.11g, 802.11b Ethernet: 802.3, 802.3u ADSL: T1.413i2, G.992.1 (G.DMT), G.992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) für Annex A, B, M, L, U-R2 für Annex B
Ports	DSL, Cable, Ethernet (1-3), Power (Stromanschluss)
Tasten	On/Off (Ein/Aus), Reset, Wi-Fi Protected Setup™
LEDs	Power (Netzstrom), Ethernet (1-3), Wi-Fi Protected Setup, Wireless, Internet
Kabeltyp	CAT5, RJ-11 (für Annex A), RJ-45 (für Annex B)
Antennen	2 (intern)
Modulationen	802.11b: CCK/QPSK, BPSK 802.11g: OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11n: OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Übertragungs leistung	802.11b: 16 ± 1,5 dBm 802.11g: 16 ± 1,5 dBm 802.11n: 18 ± 1,5 dBm
Empfangs-empfindlichkeit	802.11b: -87 dBm (typisch) @ 11 Mbps 802.11g: -72 dBm (typisch) @ 54 Mbps 802.11n HT20: -71 dBm (typisch) @ 130 Mbps 802.11n HT40: -68 dBm (typisch) @ 270 Mbps
Sicherheits merkmale	WPA2TM/WPA™ Personal and Enterprise; 128, 64 bits WEP; MAC Adressenfilterung; SPI Firewall
Anforderungen an das Betriebssystem (zum Ausführren der Installations-CD):
	Windows 7, Windows Vista, Windows Vista 64-Bit Edition, Windows XP Mac OS X ab Version 10.5

Betriebsbedingungen

Abmessungen	202 x 34 x 160 mm
Gewicht	287 g
Netzstrom	12VDC, 1A
Zertifizierung	FCC, CE, Telepermit, K.21, UL, CB, Wi-Fi (802.11b/g/n), WPA™, WPA2™, WMM, Wi-Fi Protected Setup™
Betriebstemperatur	0 bis 40°C
Lagertemperatur	-20 bis 70°C
Luftfeuchtigkeit bei Betrieb	10 bis 85 % (nicht kondensierend)
Luftfeuchtigkeit bei Lagerung	5 bis 90 % (nicht kondensierend)

HINWEIS

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Modem-Routers erhaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und gingere Kapazitäten des Wireless-Netzwerks, eine gingere Datendurchsatzrate und Reichweite sowie einen gingeren Empfangsbereich einschließlich. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgroßen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Anhang: Linksys X2000 – Erweiterte Einstellungen

X2000

HINWEIS

Die Informationen in thisem Anhang richten sich nur an Benutzer, die den Linksys X2000 direkt an eine DSL-Leitung anschließen.

Geben Sie im Abschnitt Advanced Settings (erweiterte Einstellungen) Ihres Routers auf der Registerkarte Setup (Einrichtung) die Daten ihrer Internetverbindung ein. Wenn Sie nicht über diese Informationen verfügen, wenden Sie sich an ihren Internet-Dienstanbieter, oder konsultieren Sie die Tabelle auf der{nachsten Seite, in der die Einstellungen für gängige Anbieter aufgeführrt sind.

1. Wahlen Sie ADSL aus
2. Internetverbindungstyp (PPPoE, PPPoA, usw.)
3. Multiplexing (LLC/VC)
4. Automatisch erkennen
5. Virtuelle Verbindung (VPI/VCI)
6. Benutzername und Password

Country	Service Provider Name	Encapsulation	Multiplexing (LLC or VC)	VPI	VCI
APAC
Australia	iiNet	PPPoE RFC2516 Embedded	LLC	8	35
	Internode	PPPoE RFC2516 Embedded	LLC	8	35
	Optus	PPPoE RFC2516 Embedded	LLC	8	35
	Primus	PPPoE RFC2516 Embedded	LLC	8	35
	Soul	PPPoA - RFC2364	VCMUX	8	35
	Telstra	PPPoE RFC2516 Embedded	LLC	8	35
	TPG	PPPoE RFC2516 Embedded	LLC	8	35
	Default-Other	PPPoE RFC2516 Embedded	LLC	8	35
New Zealand	Default-Other	PPPoA - RFC2364	VCMUX	0	100
EMEA
Belgium	Academic Broadband	PPPoE	LLC	8	35
	Begacom	PPPoE	LLC	8	35
	Scarlet	PPPoA	VC	8	35
	Skynet	PPPoE	LLC	8	35
	Tele2	PPPoE	LLC	8	35
	Default-Other	PPPoE	LLC	8	35
Germany	1 & 1	PPPoE	LLC	1	32
	AOL	PPPoE	LLC	1	32
	Arcor	PPPoE	LLC	1	32
	Compuserve	PPPoE	LLC	1	32
	Congster	PPPoE	LLC	1	32
	Freenet	PPPoE	LLC	1	32
	GMX	PPPoE	LLC	1	32
	Hanse Net - Alice	PPPoE	LLC	1	32
	HTP	PPPoE	LLC	1	32
	Lycos	PPPoE	LLC	1	32
	NetCologne	PPPoE	LLC	8	35
	Tiscali	PPPoE	LLC	1	32
	T-Online	PPPoE	LLC	1	32

Automatisch lage/ADSL-lage 196

Ethernet-lage 198

Wireless > Basic Wireless Settings (trådlöst > grundläggande

Alternative für hemmabruk

Säkerhetsalternativ	Styrka
WPA2 Personal (WPA2 privat)	Starkast
WPA2/WPA Mixed Mode (WPA2/WPA blandatärege)	WPA2: Starkast WPA: Starkt
WPA Personal (WPA privat)	Starkt
WEP	Grundläggande

Kontorsalternativ

Kontorsalternativen ar tillgangliga for natverk som tillampar en RADIUS-server for autentisering. Kontorsalternativen ar starkare an de privata alternativen aftersom WPA2 eller WPA innehaller kryptering medan RADIUS innehaller autentisering.
