MANUALE UTENTE AD1049B BRANDT

Avete appena acquistato una cappa BRANDT e vi ringraziamo per la vostra scelta.

In quello eletrodomestico abbiamo什么意思 alla notre passione e la notre esperienza affinché risponda al meglio ai vosri bisogni. Innovativo ed efficente, l'abbiamo concepito perché sia sempre ancche di facile utilizzo.

Nella gamma dei prodotti BRANDT, trovereteanche una vasta scelta di forn, di forn a microonde, di piani cottura, di cucine a gas, di lavastoviglie, di lavatrici, di asciugatrici, di frigoriferie e freezer che potrete coordinare alla vostra nuova cappa BRANDT.

Visitando il loro Located at www. brandt.com troverete tutte le informazioni utili e complementari relative ai nostri prodotti.

BRANDT

Al fine di migliorare costamente i nostri prodotti, ci riserviamo il diritto di apportare le modifiche tecniche, funzionali o estetiche necessarie alla loro evoluzione.

Importante: prima di usare il vosto eletrodomestico per la prima volta, raccomandiamo di leggere con attenzione la guida d'installazione e d'utilizzo per prendere dimestichezza più rapidamente col suo funzionamento.

www.brandt.com

Summario

IT - Istruzioni di montaggio e d'uso 32

Utilizzazione 32

Descrizione della cappa 32

Avvertenze 32

Installazione 32

Collegamento Elettrico 33

Montaggio 33

Funzionamento 33

Manutenzione 34

Pulizia 34

Filtro antigrasso 34

Filtro al carbone (solo per versione filtrante) 34

Sostituzione Lampade 34

Anomalie di funzionamento 35

Servizio Post Vendita 35

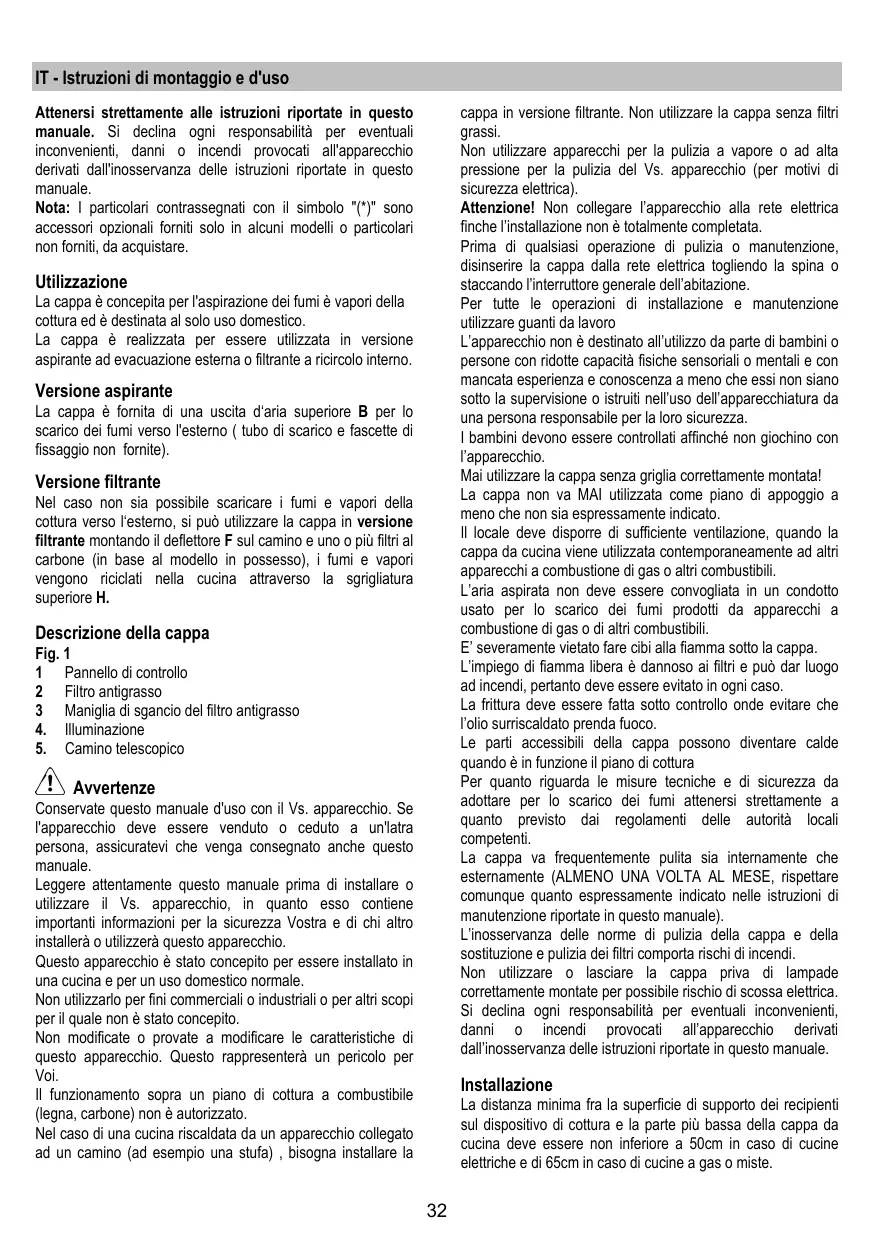

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi è vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è formita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Versione filtrante

Nel caso non sia possible scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzare la cappa in versione filtrante montando il deflettore F sul camino e uno o piùfiltri al carbone (in base al modello in possesso), i fumi e vapori vengono riciclati nella cucinaattraverso la sgrigliatura superiore H.

Descrizione della cappa

Fig. 1

1 Pannello di controllo
2 Filtrato antigrasso
3 Maniglia di sgancio del filtro antigrasso
4. Illuminazione
5. Camino telescopico

Avverenze

Conservate quello manuale d'uso con il Vs. apparecchio. Se l'apparecchio deve essere venduto o ceduto a un'eltra persona, assicuratevi che venga consecnatoanche quello manuale.

Leggere attentamente quello manuale prima di installare outilizzare il Vs. apparecchio, in quanto esso contiene importanti informazioni per la sicurezza Vostra e di chi altri installer o utilizzato quello apparecchio.

Questo appearecchio è stato concepito per essere installato in una cucina e per un uso domestico normale.

Non utilizzato per fini commerciali o industriali o per altri scopi per il quale non è stato concepito.

Non modificare o provate a modificare le caratteristiche di questo appearecchio. Questo rappresente un pericolo per Voi.

Il funzionamento sopra un piano di cottura a combustibile (legna, carbone) non è autorizzato.

Nel caso di una cucina riscaldata da un apparecchio collegato ad un camino (ad esempio una stufa), bisogna installare la

cappa in versione filtrante. Non utilizzato la cappa alla grassi.

Non utilizzato apparente per la pulizia a vapore o ad alta pressione per la pulizia del Vs. apparentecchio (per motivi di sicurezza elettrica).

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno chearsi non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzarelacappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fissate fatto sulla controlo one evitare che l'olio surriscaldato prenda fuoco.

Le parti accessibili della cappa posso ndiventare calde quando è in funzione il piano di cottura

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettarecomingsque quanto espressamenteindicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Installazione

La distance minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenereconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolarare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1I, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Per agevolare l'installazione, si consiglia di rimuovere temporaneamente i filtri grassi e le altre parti di cui è permesso, ed in quanto tale qui descritto, lo smontaggio e il montaggio.

Questo/i va/nno rimontato/i ad installmente ultimata.

Per lo smontaggio vedi paragrafi relativi.

• Togliere il/i filtrato/ì al carbone attivo se forniti (vedianche paragrafo relative). Questo/ì va/nno rimontato/ì solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventually togetlierle e conservarle.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione della cappa in modo da ave una migliorie accessibilità al/alla soffitto/parete dove la cappa verrà installata. Altrimenti proteggere per quando possibile i mobili e tutte le parti interessate all'in installatione. Scegliere una superficie piatta e coprirla con una protezione dove poi appoggiare la cappa e i particolari a corredo.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installatione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecssere sufficientemente robusto da sostenere il peso della cappa.

Fig. 3-4

Rimuovere i filtri grassi.
1 Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, faciliterà le operazioni di installment.
2 Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro. Il bordo inferiore dello schema di foratura corrisponde inoltre al bordo inferiore della cappa.
3 Eseguire i fori indicati sulla dima, inseire i tasselli a muro provvisti di ganci e viti di regolazione.
4 Appicare la staffa camini alla parete adiacente al soffitto, usare la staffa come dima (la piccola tacca sul lato superiore deve corrispondere alla linea di mezzeria precedentamente segnata sul muro), segnare 2 fori con una matita. Esequire i fori ed他们在二tasselli.
5 Fissare la staffa di supporto camini alla parete mediante 2 viti.
6 Appendere la cappa ai ganci e livellarla utilizzato le viti di regolazione poste sui ganci stessi.
7 Segnare con una matita la posizione per le 4 viti di fissaggio definitivo Te R.
8 Rimuovere la cappa e forare dove marcato (4× 08mm)
9 Inserire i tasselli a muro e 2 viti nei fori superiori, avvitare parzialmente, le viti serviranno come punti di aggancio addizzionali.
10 Riagganciare la cappa al muro.
11 Serrare definitivement le 2 viti superiori ed avvitare le 2 viti inferiori.
12 Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante. L'altra estremità del tubo dovrè essere collegata a un dispositivo di espulSIONe fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante.
13 Nel caso si voglia utilizzare la cappa in versione filtrante, fissare il deflettore alla staffa di supporto camini e collegare l'altra estremita del tubo all'anello di connessioneippo sul deflettore.
14 Eseguire la connessione elettrica.
15 Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino a inserirlo nell'apposto alloggamento sopra la cappa.
16 Sollevare il camino superiore e fissarlo mediante 2 viti alla staffa di supporto camini.

Rimontare il filtro grassi.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accenzione della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apprecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando atteneri alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avventenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Fig. 1

Filtro al carbone (solo per versione filtrante)

Fig. 2

Trattiene gli odori sgradevoli derivanti alla cottura.

NON più essere lavato o rigenerato

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al Bloccaggio.

Per lo smontaggio procedere in senso inverno.

Rimettere i filtri antigrasso.

PULIZIA E MANUTENZIONE DEL VOSTRO APPARECCHIO

Per preservare il vostro apparecchio vi raccomandiamo di utilizzare i prodotti di manutenzione Clearit.

L'esperienza di professionisti al servizio dei privati

Clearit propone prodotti professionali e soluzioni adatte alla manutenzione quotidiana di elettrodomestici e cucine.

Presso il vostro rivenditore di fiducia potete trovare quosti prodotti e tutte la linea di prodotti accessori e di consumo.

Sostituzione Lampade

Fig. 1

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Per accedere al vano lampade rimuovere la copertura A.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiarature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Anomalie di funzionamento

SINTOMI	SOLUZIONI
La cappa non funziona...	Verificare che:non c'è interruzione di corrente.è stata selezionata una velocità.
La cappa ha un rendimento scarso...	Verificare che:la velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.à la cucina è sufficientemente areata per permettere una presa d'aria.IIsystema dei tubi di scarico causa una perdita di efficenza della cappa.Contattare un technique qualificato.IIfilter a carbone non è consumato (cappa in versione ricircolo).
La cappa si è spenta nel corso del normale funzionamento.	Verificare che:non c'è interruzione di corrente.il disposito di interruzione onnipolare non è scattato.

Servizio Post Vendita

INTERVENTI

Gli eventuali interventi di assistenza tecnica sul Vs. apparecchio devono essere eseguita da un technician qualificato dal proprietario del marchio di vendita. Nel richiedere assistenza indicate sempre il riferimento completo del Vs. apparecchio (modello, tipo, numero di seri).

Questi riferimenti sono indicati sulla etichetta caratteristica (vedi figura除去).
