DISR16M19AEU - Lavastoviglie INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie da incasso
Marca	INDESIT
Modello	DISR16M19AEU
Capacità	10 coperti
Dimensioni (L x A x P)	44,5 x 82 x 55 cm
Classe energetica	A+
Consumo annuo di energia	237 kWh
Consumo annuo di acqua	2800 litri
Efficienza di asciugatura	Classe A
Livello sonoro	49 dB(A)
Programmi di lavaggio	Eco, Intensivo, Normale, Delicati, Rapido, Prelavaggio
Durata del programma Eco	180 minuti
Consumo d'acqua (ciclo Eco)	10 litri
Consumo di energia (ciclo Eco)	0,83 kWh
Addolcitore d'acqua regolabile	Sì, 5 livelli
Spia sale rigenerante	Sì
Spia brillantante	Sì
Distribuzione automatica di detersivo	Sì, distributore integrato

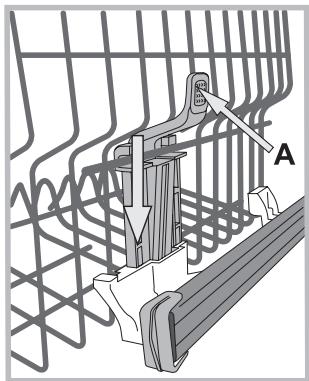

Cestello superiore regolabile in altezza	Sì

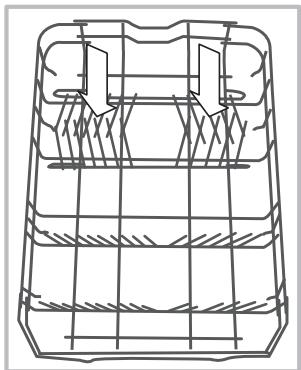

Ripiani ribaltabili	Sì

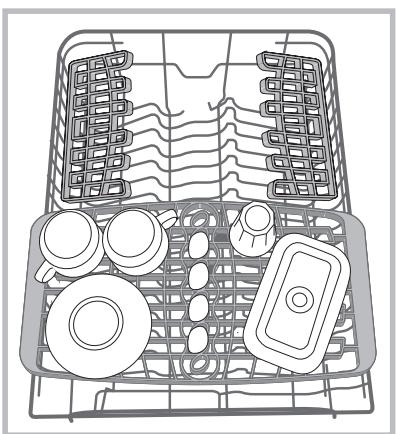

Vassoio per posate rimovibile	Sì (secondo modello)
Sicurezza antifuga	Sì
Opzione partenza ritardata	Sì
Segnale acustico di fine ciclo	Sì
Tipo di installazione	Da incasso

Domande frequenti - DISR16M19AEU INDESIT

Come regolare la durezza dell'acqua sulla lavastoviglie Indesit DISR16M19AEU ?

Per regolare l'addolcitore d'acqua, accendere l'apparecchio e poi spegnerlo. Tenere premuto il tasto P per 5 secondi fino al bip. Riavviare l'apparecchio: la spia Sale lampeggia e viene visualizzato il livello attuale. Premere P per selezionare il livello corrispondente alla durezza dell'acqua (vedere tabella nel manuale). Spegnere l'apparecchio per confermare.

Quanta sale rigenerante bisogna mettere nel serbatoio?

Al primo utilizzo, riempire il serbatoio d'acqua fino all'orlo, quindi aggiungere circa 1 kg di sale speciale per lavastoviglie usando l'imbuto fornito. È normale che l'acqua trabocchi. Quindi, riavvitare il coperchio dopo averlo risciacquato. Per i successivi rabbocchi, riempire fino al bordo quando la spia Sale si accende.

Perché la spia del sale rimane accesa anche dopo aver aggiunto sale?

La spia Sale può rimanere accesa se si utilizza un prodotto multifunzione senza aggiungere sale. Anche con pastiglie tutto-in-uno, si consiglia di aggiungere sale in caso di acqua dura. Controllare anche che il coperchio del serbatoio del sale sia ben chiuso. Se il problema persiste, la regolazione della durezza potrebbe essere inadeguata.

Come pulire i filtri della lavastoviglie Indesit DISR16M19AEU?

Ruotare il filtro cilindrico C in senso antiorario per rimuoverlo. Premere sulle alette del cestello filtrante B per estrarlo, quindi rimuovere il filtro inox A. Pulirli con acqua corrente usando una spazzola non metallica. Non rimuovere mai la protezione nera della pompa. Rimontare con cura il gruppo filtrante.

Cosa fare se le stoviglie non sono asciutte alla fine del ciclo?

Verificare di aver selezionato un programma con asciugatura (tutti tranne Rapido e Prelavaggio). Assicurarsi che il serbatoio del brillantante sia pieno e che il dosaggio sia corretto (regolabile da 1 a 4). Se le stoviglie sono in plastica o antiaderenti, gocce residue sono normali.

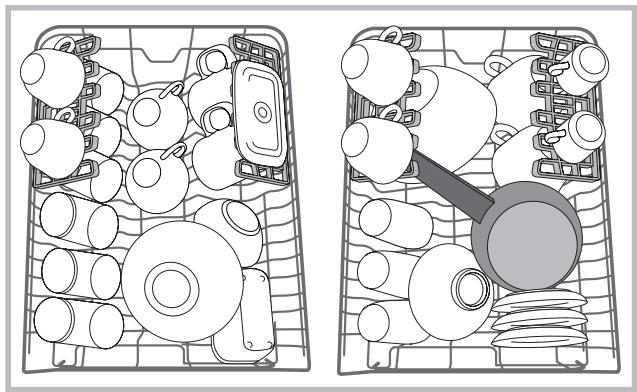

Come caricare correttamente il cestello superiore?

Posizionare le stoviglie fragili: bicchieri, tazze, piattini. Utilizzare i ripiani ribaltabili per i bicchieri con piede. Gli oggetti leggeri (plastica) devono essere ben fissati. Regolare l'altezza del cestello se necessario: in posizione bassa per guadagnare spazio in altezza, in posizione alta per ospitare grandi piatti nel cestello inferiore.

Quale programma scegliere per stoviglie molto sporche?

Utilizzare il programma Intensivo (durata 2h30, consumo 14L, 1,3 kWh). È progettato per stoviglie e pentole molto sporche. Per stoviglie normalmente sporche, il programma Eco (180 min, 10L, 0,83 kWh) è il più economico e rispettoso dell'ambiente.

Come installare il tubo di scarico della lavastoviglie?

Collegare il tubo a una condotta di scarico di almeno 2 cm di diametro. Posizionare il raccordo tra 40 e 80 cm sopra il pavimento. Se lo si collega al sifone del lavello, rimuovere il tappo di plastica. Evitare pieghe che potrebbero bloccare il flusso.

Cosa fare se la lavastoviglie non si avvia?

Verificare che il rubinetto dell'acqua sia aperto e che la porta sia ben chiusa (spingere fino allo scatto). Assicurarsi che la spina sia ben inserita. Spegnere l'apparecchio con il tasto ON/OFF, attendere un minuto, quindi riaccendere e riselezionare il programma.

Come manutenere i bracci di lavaggio?

Controllare regolarmente i bracci di lavaggio per verificare che i fori non siano ostruiti da residui. Per il braccio superiore, svitare l'anello di plastica in senso antiorario. Per il braccio inferiore, premere sulle linguette e tirare verso l'alto. Pulirli con una piccola spazzola non metallica sotto acqua corrente.

MANUALE UTENTE DISR16M19AEU INDESIT

Istruzioni per l'uso

LAVASTOVIGLIE - Sommario

Istruzioni per l'uso, 1

Precauzioni e Consigli, 2-3

Assistenza, 9

Scheda prodotto, 11

Installazione, 14-15

Descrizione dell'apparecchio,16

Sale Rigenerante e Brillantante, 17

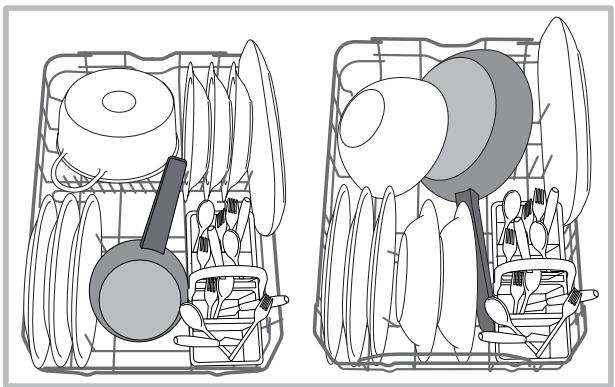

Caricare i cesti, 18-19

Detersivoeuso della lavastoviglie,20

Programmi, 21

Manutenzione e cura, 22

Anomalie erimedi, 23

EN

English

IT Precauzioni e consigli

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

È importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:

-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

Sicurezza generale

• Questo elettrodomestico più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché sotto stretta sorveglianza di una persona responsable oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione dell'apparecchio deve essere effettuata dall'utilizzatore. Non deve essere effettuata da bambinienza sorveglianza.
• L'apparecchio è statoconcepto per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.

• E necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente alla fine di agli ciclo e prima di effettuare operazioni di pulizia e manutenzione.
• Il numero massimo di coperti èindicato nella scheda prodotto.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo è il brillantante fuori alla portata dei bambini.
• Gli imballaggi non sono gliocattoli per bambini.
• I coltelli e gli utensili con bordi affiliati devono essere sistemati con le punte/lame rivolte versuso il basso nel cestino posate o posti in posizione orizzontale sulle ribaltine o nel vassoio/terzo cesto nei modelli in cui è presente.
• L'apparecchio deve essere connesso alla rete idrica collegando il nuovo tubo di carico e il vecchio tubo di carico non deve essere riutilizzato.
• Se la lavastoviglia è a libera installatione, il lato posteriore della stessa deve essere quello contro un muro.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (dove disponibile - vedi Programmi).
• Selezionale are un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi:

-per stovigliene normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.
-se il carico è ridotto attivare l'opzione Mezzo carico (dove disponibile vedi Programmi Speciali ed Opzioni).

• Se il proprio contratto di erogazione dell'energia elettrica preveDE fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Partenza Ritardata cui aiutare a organizzato i lavaggi in tal senso (dove disponibile vedi Programmi Speciali ed Opzioni).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riavviare il programma per controllare se l'inconveniente è stato oviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

#

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

(vedi Desrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESSORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opereatore Telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

EN Assistance

Scheda prodotto
Marchio	INDESIT
Modello	DISR 16M19
Capacità nominale in numero di coperti standard (1)	10
Classe di efficienza energetica su una Scala da A+++ (bassi consumi) a D (alti consumi)	A+
Consumo energetico annuo in kWh (2)	237
Consumo energetico del ciclo di lavaggio standard in kWh	0.83
Consumo di potenza nel modo spento in W	0.5
Consumo di potenza nel modo lasciato acceso in W	5.0
Consumo di acqua annuo in litri (3)	2800
Classe di efficacia di ascugatura su una Scala da G (efficacia minima) ad A (efficacia massima)	A
Durata del programma per il ciclo di lavaggio standard in minuti	180
Durata del modo lasciato acceso in minuti	12
Rumore in dB(A) re 1 pW	49
Prodotto da incasso	Si
NOTE
1) L'informazione sull'etichetta e sulla schedafanno riferimento al programma standard di lavaggio, quello programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO.
2) Consumo di energia basato su 280 cicii anni standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso durante la fine ciclo. Il consumo effettivo dipende da come viene usato l'elettrodomestico.
3) Basato su 280 cicii di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio.

EN Product Data (product fiche)

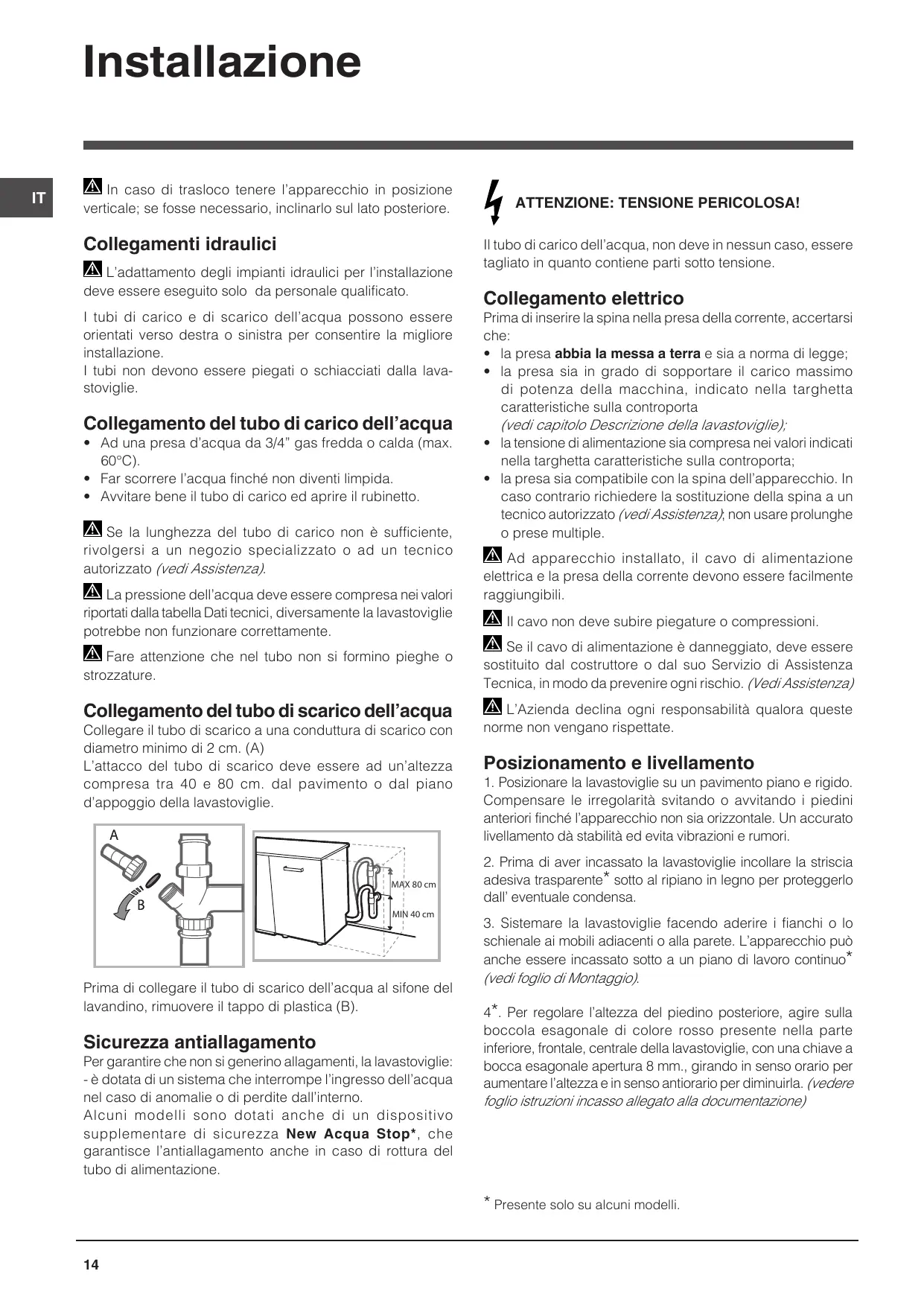

In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Collegamenti idraulici

A L'adattamento degli impianti idraulici per l'infallazione deve essere eseguito solo da personale qualificato.

I tubi di carico e di scarico dell'acqua possono essere orientati verso destra o sinistra per consentire la migliorie installmentazione.

I tubi non devono essere piegati o schiacciati alla lavastoviglie.

Collegamento del tubo di carico dell'acqua

• Ad una presa d'acqua da 3/4" gas fredda o calda (max. 60^ ).
• Far scorrere l'acqua finché non diventi limpida.
• Avvitare bene il tubo di carico ed aprire il rubinetto.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negotio specializzato o ad un technician autorizzato (vedi Assistenza).
A La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.
A Fare attenuation che nel tubo non si formino pieghe o strozzatura.

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)

L'attacco del tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d'appoggio della lavastoviglie.

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati ancche di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamento ancche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSION PERICOLOSA!

Il tubo di carico dell'accqua, non delve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglia);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technique autorizzato (vediAssistenza), non usare prolunghere o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
L'Azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Posizionamento e livellamento

1. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni e rumori.
2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente* molto al ripiano in legno per proteggerlo dall'eventuale condensa.
3. Sistemare la lavastoviglie facendoaderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio cui anche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio).
   4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Avvertenze per il primo lavaggio

Dopo l'installatione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattimento sul cesto superiore (dove presenti).

Impostazioni addolcitore acqua

Prima di avviare il primo lavaggio, impostare il livello di durezza dell'acqua di rete. (vedi capitolo Brillantante e sale rigenerante)

Il primo caricamento del serbatoio dell'addolcitore delve avvenire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l'acqua fuoriesca.

Far partire un ciclo di lavaggio subito dopo.

Usare solo sale specifico per lavastoviglie.

Dopo il caricamento la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 44,5 Altezza cm. 82 Profondità cm. 55
Capacità	10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etichettatura) -2012/19/EC (Smaltimento RAEE)

La macchina, è dotata di segnali acustici/toni (secondo il modello d'lavastoviglie) che avvisano dell'avvenuto lavoro: accensione, fine ciclo ecc..

I symboli/spie/led luminosi presenti sul pannello comandi/ display, possono variate di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie).

Il display*, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio, al tempo residuo, alla temperatura ecc... ecc...

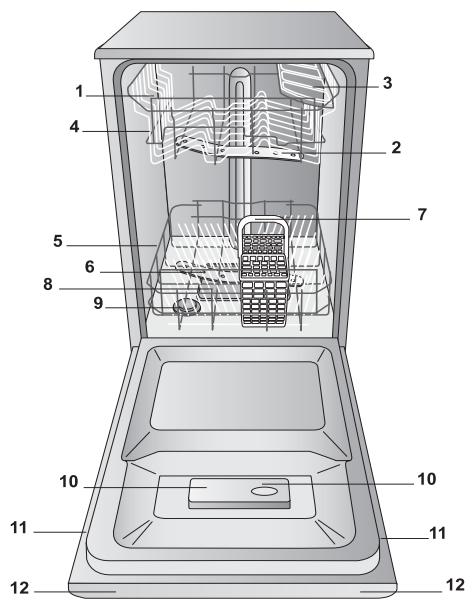

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetto caratteristiche
12. Pannello comandi***

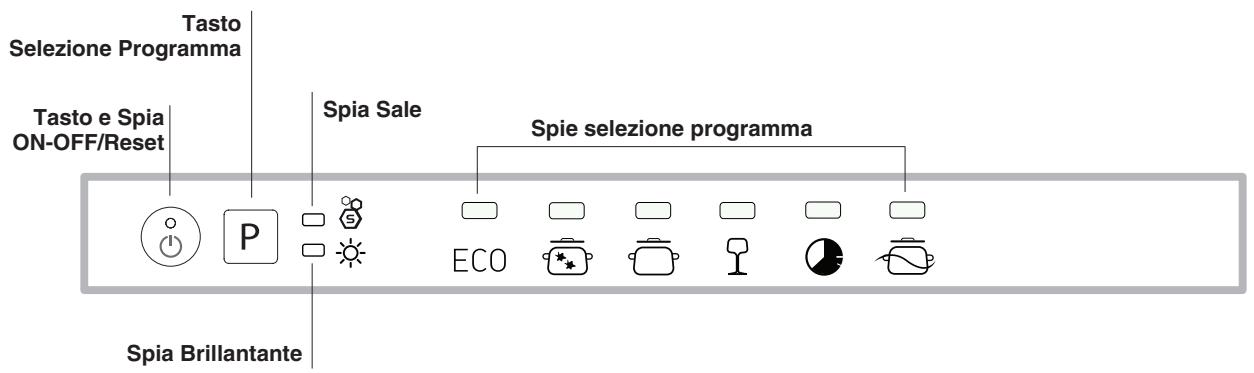

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.

Seguire leindicazioni riportate sulla confezione.

A Se si usa un prodotto multifunzione, si consiglia comunique di aggiungere il sale, specie se l'acqua è dura o molto dura. (Seguire leindicazioni riportate sulla confezione).
Nonaggiungendo né sale né brillante ènormale che le spiè MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese.

Caricare il sale rigenerante

L'utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie.

• E' importante che il serbatoio del sale non sia mai vuoto.
• E' importante effettuire l'impostazione della durezza dell'acqua. Il serbatoio del sale èizzato nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:
• quando sul pannello si accende la spia MANCANZA SALE*
• quando il galleggiante verde* presente sul tappo sale, non è piùvisible.
• vedi autonomia in tabella durezza acqua.

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizionale l'imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è

normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo tutto l'acqua corrente prima di avvitarlo.
   E' consigliabile effettuare questa operazione ad agli caricamento del sale.
   Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).
   A Quando è necessario caricare il sale, si consiglia di effettuare l'operazione prima dell'avvio del lavaggio.

Impostazione durezza dell'acqua

Per ottenere un perfetto funzionamento dell'addolcitore anticalcare, è indispensable es effettuare una regolazione in funzione della durezza dell'accua dell'appartamento. il dato è reperibile presso l'Ente erogatore acqua potabile. Il valore impostato èEDI ad una durezza media.

• Accendere la lavastoviglie da tasto ON/OFF
• Spagnere da tasto ON/OFF
• Tenere premuto il tasting P 5 secondi, fino a quando si&tirà un beep.
• Accendere da tasto ON/OFF
• Lampeggia il numero del livello di selezione corrente e la spia sale (solo spia lampeggiante).
• Premere il tasting per selezione are il livello di durezza desiderato (vedi tabella durezza).
• Spagnere da tasto ON/OFF
• Impostazione completeness!

Tabella Durezze Acqua				Autonomia media contentatore sale con 1 lavaggio al giorno
livello	°dH	°fH	mmol/l	mesi
1	0 - 6	0 - 10	0 - 1	7 mesi
2	6 - 11	11 - 20	1,1 - 2	5 mesi
3	12 - 17	21 - 30	2,1 - 3	3 mesi
4	17 - 34	31 - 60	3,1 - 6	2 mesi
5*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. Con imposta-zione 5 la durata più prolongarsi.

(^ dH)= durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il brillante

Il brillantante facilità l'ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito:

• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*
• quando l'indicatore ottico presente sullo sportellino del contentitore "E", passa da scuro a trasparente.

1. Aprirle serbatoio ruotando il tappo "G" in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavitare il tappo.

Non versare MAI il brillantante direttamente all'interno della

vasca.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Girare il regolatore "F". Si posso impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato èEDI ad un livello medio.

• se sulle stoviglie ci sono striature bluastre, impostare verso i numeroi bassi (1-2).

• se sulle stoviglie ci sono gobce d'acqua o macchie di calcare impostare verso i numero alto (3-4).

• Presente solo su alcuni modelli.

Suggerimenti

Prima di caricare i cesti, eliminare delle stoviglie i residui di cibo e vuotare bicchieri e i contentitori dei liquidi rimasti. Non è necessario un risciacquo Preventivo sotto acqua corrente.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contentitori siano disposti con l'apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all'acqua di raggiungere tutte le superfici e di defluire. Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.

Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiornente le gocce d'acqua e quando il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramicà o acciaio.

Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.

Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi granì vanno sistematì di preferenza ai latì del cesto.

E' consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in quello settore i getti d'acqua sono più energici e permettono di ottenerile miglioruri prestazioni di lavaggio.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la系統azione dei piatti oppure in posizione orizzontale (abbassati) per poter caricare più agevolmente pentole e insalatiere.

Alcuni modelli, dispongono di Vertical Zone, speciali supporti estraibili ^ posizionati nella zona posteriore del cesto e che possono

essere usati per sostenere padelle o teglie in posizione più verticale, in modo da occupare meno spazio.

Perutilizzarli, èsufficienteafferrare la presa colorata tirandola verso l'alto e facendola ruotare in avanti. Tali supporti possono scorrere a destra o sinistra per adattarsi alla grandezza delle stoviglie.

Cestino delle posate

Il cestino delle posate è munito di griglie superiuri per una migliorie disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore.

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse.

• Presente solo in alcuni modelli.
  **Variabili per numero e posizione.

Ribaltine a posizione variabile*

Le ribaltine laterali sono posizionabili su tre altezza differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.

I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole.

Per ottimizzare l'asciugatura, posizionare le ribaltine con l'inclinazione maggiore. Per variare l'inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.

Vassoio*

Alcuni modelli di lavastoviglie sono dotati di un vassoio scorrevole che può essere utilizzato per contenere posate o stoviglie di piccole dimensioni.

Per miglior i prestazioni di lavaggio, evitare di caricare molto al vassoio stoviglia ingombranti. Il vassoio portaposate è rimovibile. (vedi figura)

Regolare l'altezza del cesto superiore

Il cesto superiore è regolabile in altezza: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione Bassa, in modo da sfruttare gli spazi delle ribaltine creando più spazio verso l'alto.

E'preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Se il cesto è dotato di Lift-Up* (vedi figura), sollevare il cesto afferrandolo ai lati e muovero verso l'alto. Per tornare nella posizione Bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso.

Stoviglie non idonee

• Posate e stoviglie di legno.
• Bicchieri decorati delicati, stovigliae di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.
• Parti in materiale sintetico non resistenti alla temperatura.
• Stoviglie di rame e stagno.
• Stoviglie sporche di genere, cera, grasso lubricante o inchiestro.

Le decorazioni su vetro, i peszi di alluminio e argento durante il lavaggio possono tendere aambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

Cause:
- Tipo di vetro e procedimento di produzione del vetro.
- Composizione chimica del detersivo.
- Temperatura dell'acqua del programma di risciacquo. Consiglio:
- Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.
- Usare detersivo delicato per stoviglie.
- Estrarre bicchieri e posate alla lavastoviglie al più presto possibile après la fine del programma.

Detersivo e uso della lavastoviglie

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A seconda del grado di sporco, il dosaggio più essere adattato al singolo caso con un detersivo in polvere o liquido.

Solitamente per uno sporco normale, utilizzato circa 25 gr. (detersivo in polvere), o 25ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.

Se le stoviglie sono peu sporche o sono state sciacquate precedentamente在整个 aqua, ridurre sensibilmente la dose del detersivo.

Per un buon risultato di lavaggio osservareanche le istruzioni riportate sulle confezioni del detersivo.

In caso di ulteri o domande consiglio di rivolgersi agli uffici di consulenza dei produttori di detersivi.

Aprière il contentitore del detersivo azionando il pulsante D; dosare il detersivo consultando la tabella dei programmi:

• in polvere o liquido: vaschette A (detersivo per lavaggio) e B (detersivo per prelimavaggio)
• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio C; quando ne richiede 2, mettere la seconda sul fondo

della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio C sino allo scatto.

Il contentitore detersivo si après automaticamente in funzione del programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato utilizzato l'opzione TABS, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliorere risultato di lavaggio e di asciugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Unutilizzoecessivo di detersivo poledisciare residui di schiuma a fine ciclo.

Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo combinato di detersivo, brillantante liquido e sale rigenerante.

Si consiglia di usare detersivi nella fosfati e nella cloro che sono i più indicati per la tutela dell'ambiente.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Aprière la porta e premere il tasto ON-OFF:
3. Dosare il detersivo. (vedi a lato).
4. Caricare i cesti (vedi Caricare i cesti).
5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.
6. Selezionare le opzioni di lavaggio*. (vedi Progr. speciali ed Opzioni).
7. Avviare chiudendo la porta.
8. La fine del programma è segnalata da segnali acustici e dal lampeggiare della spia del programma selezionato. Aprire la porta, spegnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina alla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cesti iniziando da quello inferiore.

A - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato prolongato, la macchina si spegne automaticamente.
A PROGRAMMI AUTO*:alcuni modelli di lavastoviglie sono dotati di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficente ed economico. La durata dei programmi Auto potrà variare per l'intervento del sensore.
A Se le stoviglia sono peu sporche o sono state sciacquate precedentamente molto l'acqua, ridurre sensibilmente la dose del detersivo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vape, con una pressione prolongata premere il tasting ON/OFF, la macchina si spegne. Riaccendere la macchina con il tasting ON/OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta.

Aggiungere altre stoviglie

Senza spegnere la macchina, après la porta facendo
attenzione alla fuoriuscita di vapore e inserire le stoviglie.
Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

I dati dei programmi sono misurati in condizioni di lavoratorioo secondo Norma europea EN 50242.

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi sono variare.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Programma	Asciugatura	Opzioni	Durata dei programmi	Consumo acqua (I/ciclo)	Consumo energia (KWh/ciclo)
Eco	Si	No	03:00'	10	0,83
Intensivo	Si	No	02:30'	14	1,3
Normale	Si	No	02:00'	13,5	1,1
Delicati	Si	No	01:40'	10	0,95
Rapidò	No	No	00:40'	9	0,8
Ammolò	No	No	00:10'	4,0	0,01

Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell'etichetta energetica; quello ciclo è adatto a lavare stoviglia normalmente sporche ed è il programma più efficente in termini di consumo energetico e di acqua per quello tipo di stoviglia. 4 gr/ml* + 21 gr/ml - 1 Tab (Qualità di detersivo del prelavaggio)
2. Stoviglie e pentole molto sporche (non usare per pezzi delicati). 25 gr/ml - 1 Tab
3. Stoviglie e pentole normalmente sporche. 4 gr/ml** + 21 gr/ml -1 Tab
4. Ciclo per stoviglie delicate, più sensibili alle alto temperature. 25 gr/ml - 1 Tab
5. Ciclo veloc deutilizzare per stoviglie poco sporche.(ideale per 2 coperti)21 gr/ml-1Tab
6. Lavaggio preliminare in attesa di completare il carico al pasto successivo. No detersivo Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W

Note:

le miglior prestazioni del programma "Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

Per consumare di meno usa la lavastoviglie a piano carico.

Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna pourrait essere pulita da eventuali macchie con un panno imbevuto di acqua e molto aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può sucedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta tirandolo versus l'alto.

Se i tubi dell'accqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'accqua fino a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto dove entra l'accua si intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'accua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrlo e pulirlo delicatamente sotto un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.
La lavastoviglia non deve essere usataswana filtri o con，默认s sganciato.
- Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandi con uno spazzolino non metallico, seguendo le istruzioni/DDs oto riportate:
1. ruotare in senso antiorario il filtrro cilindrico C ed estrarlo (fig. 1).
2. Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);
3. Sfilare il piatto filtering inox A. (fig. 3).
4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasting ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• Verifica che i cesti siano inserti fino in fondo. • La serratura è scattata; spingere energeticamente la porta fino a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma di lavaggio non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie correttamente • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). Non prelavare a mano le stoviglie.
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante. • La regolazione della durezza dell'acqua non è adeguata; augmentare i valori. (vedi Brillantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono molto asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito. (vedi Brillantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materia antiaderente o in plastica; è normale la presenza di gocce d'acqua.
Le stoviglie non sono pulite.	• Le stoviglie non sono sistmate correttamente. • Gli irroratori non sono liberi di ruotare, bloccati da stoviglie. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brillantante e sale).
La lavastoviglie non carica acqua è bloccata con spie lampeggianti	• Manca l'acqua nella rete idrica o il rubinetto è chiuso. • Il tubo di carico dell'acqua è piegato (vedi Installazione). Riprogrammare la macchina e riavviare. • I filtrri sono intasati; è necessario pulirli. • Lo scarico è intasato; è necessario pulirlo. • Dopo aver effettuito le operazioni di verifica e pulizia, spegnere ed accendere la lavastoviglie e far ripartire un nuovo ciclo di lavaggio. • Se il problema persiste, chiudere il rubinetto dell'acqua, staccare la spina e contattare il centro assistenza.
