Tipo di prodotto	Lavastoviglie da incasso
Marca	INDESIT
Modello	DSG573
Dimensioni (L x A x P)	45 x 85 x 60 cm
Capacità	10 coperti standard
Pressione di alimentazione acqua	0,05 a 1 MPa (0,5 a 10 bar)
Tensione di alimentazione	Vedi etichetta delle caratteristiche
Potenza totale assorbita	Vedi etichetta delle caratteristiche
Fusibile	Vedi etichetta delle caratteristiche
Programmi di lavaggio	Intensivo, Normale, Quotidiano 60', Ammollo, Eco, Rapido, Bicchieri
Opzioni	Partenza ritardata (1-24h), Mezzo carico, Pastiglie multifunzione
Tipo di lavastoviglie	Larghezza 45 cm (stretta)
Collegamento acqua	Acqua fredda o calda (max 60°C), tubo 3/4 gas
Collegamento scarico	Diametro min. 4 cm, altezza uscita 40-100 cm
Dispositivo antiallagamento	Sì, con sicurezza New Acqua Stop su alcuni modelli
Addolcitore d'acqua	Sì, regolabile su 5 livelli di durezza
Livello sonoro	Non specificato
Consumo energetico	Programma Eco conforme EN-50242
Peso	Non specificato
Materiale vasca	Acciaio inox (probabile)
Manutenzione	Pulizia regolare dei filtri, bracci di lavaggio e guarnizioni
Sicurezza	Blocco bambini non menzionato, sicurezza antiallagamento, messa a terra obbligatoria
Ricambi	Disponibili tramite servizio assistenza autorizzato

Domande frequenti - DSG573 INDESIT

Quali sono le dimensioni della lavastoviglie Indesit DSG573?

La lavastoviglie misura 45 cm di larghezza, 85 cm di altezza e 60 cm di profondità. È un modello stretto, ideale per le cucine piccole.

Come installare il tubo di scarico?

Collegare il tubo di scarico a una condotta di almeno 4 cm di diametro o appenderlo al bordo del lavello. L'altezza di uscita (A) deve essere tra 40 e 100 cm dal pavimento. Non immergere l'estremità nell'acqua.

Quali programmi di lavaggio sono disponibili?

I programmi sono: Intensivo (stoviglie molto sporche), Normale (uso quotidiano), Quotidiano 60', Ammollo (prelavaggio), Eco (economico), Rapido (25 min) e Bicchieri (fragili). Ogni programma ha una durata e un consumo specifici.

Come regolare la durezza dell'acqua?

Premere ON/OFF, quindi tenere premuto il tasto P fino a sentire due bip. Il display mostra 'H20' e il livello attuale (1-5). Premere più volte P per selezionare il livello corrispondente alla durezza dell'acqua (vedere tabella nel manuale). L'apparecchio esce automaticamente dall'impostazione dopo 30 secondi.

Cosa fare se la lavastoviglie non si avvia?

Verificare che la spina sia ben inserita e che non ci sia un'interruzione di corrente. Assicurarsi che la porta sia ben chiusa. Se è programmata una partenza ritardata, il ciclo si avvierà solo all'ora impostata.

Come pulire i filtri?

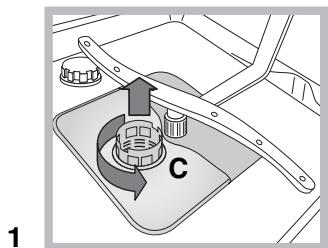

Ruotare il filtro cilindrico (C) in senso antiorario per rimuoverlo. Rimuovere il cestello filtrante (B) esercitando pressione sulle alette laterali. Rimuovere il filtro inox (A). Pulire i tre elementi con acqua corrente e una spazzola non metallica. Non rimuovere mai la protezione della pompa (pezzo nero).

Posso usare le pastiglie multifunzione?

Sì, l'opzione Pastiglie Multifunzione è disponibile sui programmi compatibili (vedere tabella). Attivarla tramite il tasto dedicato. Questa opzione prolunga la durata del programma. Per i modelli senza questa opzione, è sconsigliato usare le pastiglie.

Come regolare la dose del brillantante?

Aprire il serbatoio del brillantante (ruotare il coperchio G). Usare un cacciavite per ruotare il selettore (F) da 1 a 6. Se le stoviglie presentano aloni, abbassare l'impostazione (1-3). Se ci sono gocce d'acqua o macchie di calcare, alzare (4-6). L'impostazione di fabbrica è 4.

Cosa significa il codice di errore A:6?

Il codice A:6 indica una mancanza di arrivo d'acqua o un rubinetto chiuso. Verificare che il rubinetto dell'acqua sia aperto e che il tubo di alimentazione non sia piegato. Spegnere l'apparecchio, aprire il rubinetto, attendere 20 secondi, quindi riaccendere e riprogrammare il ciclo.

Come risparmiare acqua ed elettricità?

Riempire completamente la lavastoviglie prima di avviare un ciclo. Usare il programma Eco per un consumo ridotto. Per un carico piccolo, attivare l'opzione Mezzo carico. Approfittare delle ore di bassa tariffa con l'opzione Partenza ritardata.

MANUALE UTENTE DSG573 INDESIT

Posizionamento e livellamento
Collegamenti idraulici ed elettrici
Avverenze per il primo lavaggio
Dati tecnici

Descrizione dell'apparecchio, 4

Vista d'insieme Pannello comandi

Caricare cestelli, 5

Cestello inferiore
Cestello delle posate
Cestello superiore

Avvio eutilizzato,6-7

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 8

Tabella dei programmi

Brillantante e sale rigenerante, 9

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acqua e corrente elettrica
Pulire la lavastoviglie
Evitare i cattivi odori
Pulire gli irroratori
Pulizia filtrlo entrata acqua
Pulire i filtri
Se ci si assenta per lunghi periodi

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispetto l'ambiente

Anomalie erimedi, 12

A è importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
A Leggere attendamente le istruzioni: ci sono importanti informazioni sull'instrumentazione, sull'uso e sulla sicurezza.
In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriori.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo aderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio più auch èsere incassato molto a un piano di lavoro continu (vedi foglio di Montaggio).
3. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
4. * Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

A L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
La lavastoviglia non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
A L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

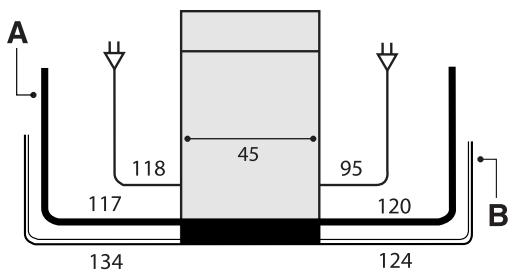

I tubi di carico (A) e di scarico (B) dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorare installmente (vedi figura).

Collegamento del tubo di carico dell'accua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'accua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui sono essere alimentata con acqua calda di rete pratiche non superi la temperatura di 60^ . Avvitare il tubo al rubinetto come descripto per la presa d'accua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).
A Fare attenuation che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

• è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositoro supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamentoanche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non delve in nessun caso,
essere tagliato in quanto contiene parti sotto tensione.

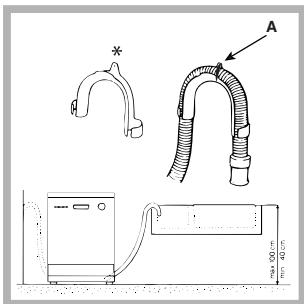

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico, alla piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l'estremità libera del tubo di scarico non dever imranere immersa nell'acqua.

Lo speciale gomito* in plastica agevola una系統azione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l'acqua fuori dallo scarico. La parte del tubo contrassegnata con la lettera A delve essere a un'altezza compresa tra 40

e 100cm da terra (vedi figura).

A E sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inseire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technique autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
Il cavo non delve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, devese sottituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
A L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Striscia anticonduensa*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installazione, immediatamente prima del primo lavaggio, riempire completeness d'acqua il serbatoio del sale e solo dopo aggiuungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi. Selezionare il grado di durezza dell'acqua (vedi capitolo Brillantante e sale rigenerante). Dop o il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, perché provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 45 Altezza cm. 85 Profondità cm. 60
Capacità	10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EEC del 16/01/2007 (Bassa Tensione) e successive modifiche -89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni -97/17/EC (Etichettatura) -2002/96/CE

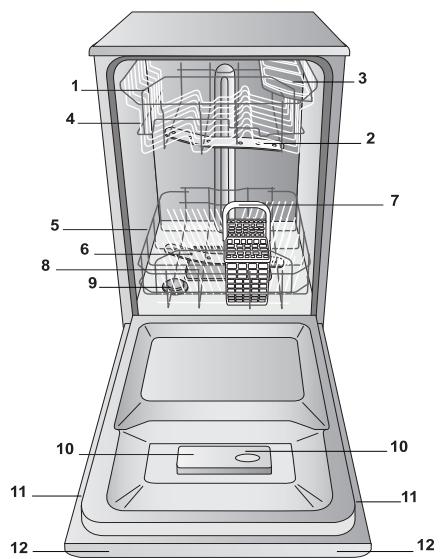

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtrolavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillante
11. Targhetto caratteristiche
12. Pannello comandi***

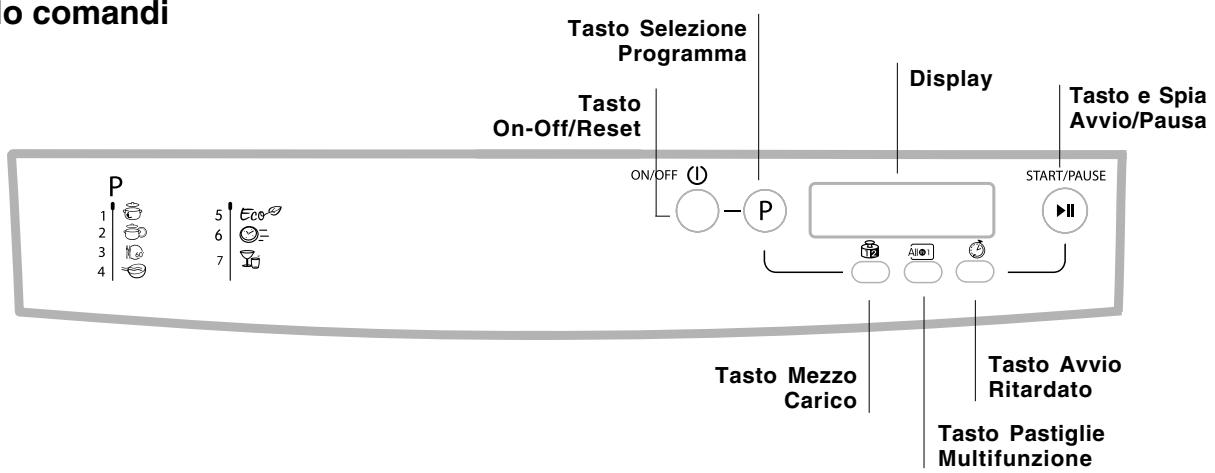

Pannello comandi

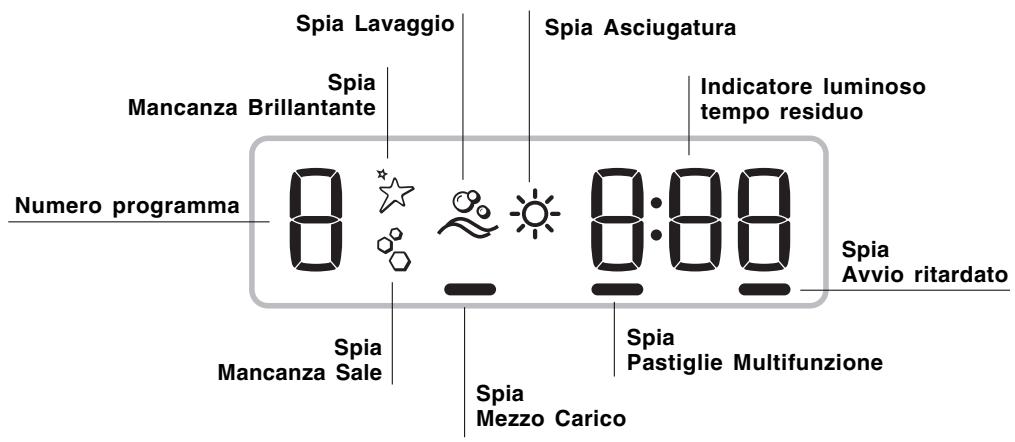

Display

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Prima di caricare i cesti, eliminare delle stoviglia i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistematii di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell'irroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di setttori reclinabili*, gli stessi si possono usare in posizione verticale per la sistematicione dei piatti oppure in posizione orizzontale

per sistemare pentole e insalatiere.

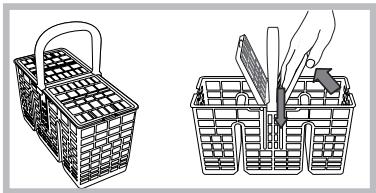

Cestino delle posate

Il cestino delle posate più essere di tipo diverso a seconda dei modelli di lavastoviglie.

Il cestino delle posate deve essere posizionato frontalmente sul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sul cesto superiore, soluzione individata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione).

-E'munitodi ribaltine scorrevoli che consentono una sistematicione ottimale delle posate.

A I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

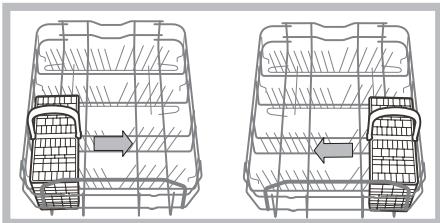

Esempi di posizionamento dei cestini posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.

• Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

Ribaltine ad inclinazione variabile

• L'inclinazione consente di-acquire maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

Inclinazione A

Inclinazione B

Inclinazione C

• Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell'inclinazione desiderata.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

E'preferibile regolare l'altezza del cesto superiore a STO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Apriere i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemasarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriors e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica può,invece essere lavata con un programma delicato e accertandosi che non sua a contatto con altri metalli.

Si consiglia l'utilizzo di stoviglia idonee al lavaggio in pastoviglia.

Avviare la lavastoviglie

1. Apriere il rubinetto dell'accqua.
2. Premere il tasting ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.
3. Aprire la porta e dosare il detersivo (vedi除去).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.
5. Selezionare il programma, in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.
6. Selezionare le opzioni di lavaggio* (vedi a lato).
7. Avviare premendo il tasting Avvio/Pausa (luce fissa): un lungo bip avvisa dell'inizio del programma, si illumina la spia del lavaggio e viene visualizzato sul display il numero del programma e il tempo residuo alla fine del ciclo.
8. Alla fine due bip brevi e uno lungo segnalano la fine del programma, il tasto Avvio/Pausa si spegne e sul display compare la parola END. Spagnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina alla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolongata del tasting ON/OFF/Reset, riaccenderla con lo stesso tasting e selezionare nuovamente programma e opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa)
Aprirre la porta facendo attenzione alla fuoriuscita di vapore e insertire le stoviglie. Premere il tasto Avvio/ Pausa (luce fissa): il ciclo riprende.

Premendo il tasto Avvio/Pausa per mettere in pausa macchina, si interrompe sua il programma sua l'Avvio ardato se impostato.

Inquesta fase non si cui ociarileprogramma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detergenti per lavaggio a chuo.

1. Un utilizzo eccessivo di detersivo più che ciare residui di schiuma a fine ciclo.

L'utilizzo delle pastiglie è consigliato solo modelli dove è presente l'opzione PASTIGLIE LTIFUNZIONE.

Le migliorari prestazioni di lavaggio ed piugatura, si ottengono solo con l'utilizzo di persivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelimavaggio

1. Apriric l coperchio C premendo il pulsante D.
2. Dosare il detersivo consultando la Tabella dei programmi:
3. in polvere: vaschette A e B.
4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la

seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere i coperchio fino allo scatto.

Opzioni di lavaggio

Le OPZIONI possono essere impostate, modificare o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un'opzione non è compatible con il programma selezionato, (vedi tabella programmì) il led relativivo lampeggia velocemente 3 volte.

Se viene selezionata un'opzione incompatibile con un'opzione o un programma di lavaggio precedentamente impostati, l'opzione non compatibile lampeggia 3 volte e si spagne, nelle rimane accesa l'ultima impostazione scelta.

A Per deselezionare un'opzione erroneamente impostata, premere di nuovo sul tasto corrispondente.

Partenza ritardata

É possibile posticipare da 1 a 24 ore l'avvio del programma:

1. Dop aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore).
2. Confermare la scelta con il tasto Avvio/Pausa ed avrào inizio il conto alla rovescia, il ritardo selezionato viene visualizzato ed il tasto Avvio/Pausa smette di pulsare (luce fissa).
3. A tempo scaduto si除去 un bip lungo, la spia della PARTENZA RITARDATA si spegne, e il programma si avvia.

Per deselezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA fino alla visualizzazione di OFF.

A Non è possibile impostare l'Avvio Ritardato a ciclo avviato.

Mezzo carico

Se le stoviglie sono poche, si più effettuare il mezzo carico risparmiando acqua, energia e detersivo.
Selezionare il programma, premere il tasto MEZZO
CARICO: la spia si illumina.

Un'ulteriore pressione del tasto MEZZO CARICO deselezionale l'opzione.

A Ricordarsi di dimezzare la quantità di detersivo.
A E'preferibileutilizzaredetersivoinpolvere.
A Questa opzione non è disponibile con il programma: Rapido.

Pastiglie Multifunzione (Tabs)

Con esta opzione viene ottimizzato il risultato di lavaggio ed asciugatura.

Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina. L'opzione "Pastiglie Multifunzione", compara l'allungamento del programma.

A L'opzione PASTIGLIE MULTIFUNZIONE rimane impostata alle successive accensioni della macchina se non deselezionata.
A L'utilizzo delle pastiglie è consigliato solo dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Questa opzione è sconsigliata con i programmi che non prevedono l'uso delle pastiglie multifunzione (vedi tabella delle opzioni).

Tabella Opzioni	A	B	C
	Partenza Ritardata	Mezzo Carico	Pastiglie multifunzione
1. Intensivo	Si	Si	Si
2. Normale	Si	Si	Si
3. Quotidiano	Si	Si	Si
4. Ammollo	Si	Si	No
5. Eco	Si	Si	Si
6. Rapido	Si	No	Si
7. Delicati	Si	Si	Si

• Presente solo su alcuni modelli.

Se le stoviglie sono peu sporche o sono state sciacquate precedentemente在整个 aqua, ridurre sensibilmente la dose del detersivo.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata delprogramma(toleranza ±10%)Hrs. Min.
		polvere	liquido	pastiglie
Stoviglie e pentole molto sporche (da non usare per pezzi delicati).	1. intensivo	25 g (A)	25 ml (A)	1 (A)	Si	A-B-C	2:25'
Stoviglie e pentolenormallye sporche.Programma standardgiornaiero.	2. Normale	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Si	A-B-C	1:50'
Sporco quotidiano in quantitàlimitata. (4 coperti + 1 pentola+ 1 padella).	3. Quotidiano 60'	25 g (A)	25 ml (A)	1 (A)	No	A-B-C	1:00'
Lavaggio preliminare in attesa di completarel carico al pasto successivo.	4. Ammollo	No	No	No	No	A-B	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto atstoviglie e pentole.	5. Eco	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Si	A-B-C	2:35'
Ciclo economico e veloce dautilizzare per stoviglie poosporche, subito dopo l'uso. (2 piatti +2 bicchieri + 4 posate+ 1 pentola + 1 padellino)	6. Rapido	21 g (A)	21 ml (A)	1 (A)	No	A-C	0:25'
Ciclo economico e veloce perstoviglie delicate, più sensibilialle alte temperature, subitodopo l'uso. (calici cesto superiore + piatti delicaticesto inferiore).	7. Delicati	25 g (A)	25 ml (A)	1 (A)	Si	A-B-C	1:35'

Note:

le migliorie prestazioni dei programmi "Quotidiano e Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Nota per i lavoratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaio da cucina = 5 gr. di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire leindicazioni riportate sulla confezione.
A Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l'acqua è dura o molto dura.Seguire leindicazioni riportate sulla confezione.
Nonaggiungendo né sale né brillantante ènormale che le spie MANCANZA SALE eMANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie. Il serbatoio del brillante va riempito:

• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all'interno dellaVASCA.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavitte girare il regolatore (F) scegliendo tra 6 positizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglia ci sono striature, girare verso i numero bassi (1-3).
• se ci sono gocce d'acqua o macchie di calcare girare versusi numeri alto (4-6).

Impostazione durezza dell'accua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzato del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Ente erogatore dell'acqua potabile.

• Accendere la macchina premendo il tasting ON/OFF.

• Premere il tasting P per alcuni secondi; si sentono due bip brevi, il display visualizza H2O e il numero di regolazione di durezza impostato lampeggia (Il decalcificatore è impostato di fabbrica sul n° 3). Premere il tasting P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5* Vedi tabella durezza acqua), fino ad un massimo di 5 livelli.

• Per uscire alla funzione attendere 30 secondi circa o specnere la macchina con il tasting ON/OFF.

Se siutilizzano le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua
°dH		°fH		mmol/l		livello
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	3,1	6	4
34	50	61	90	6,1	9	5*
Da 0°f a 10°f si consiglia di non utilizzato sale. * con但这a impostazione la durata dei cicli può lievamente prolungarsi.

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per averere buoni risultati di lavaggio è indispensable verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è quello nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non è visible osservando il tazzo del sale;
• quando sul pannello/display si accende la spia MANCANZA SALE*

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione r'imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo

(circa 1 kg); è normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare l tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l'acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolificatore).

A. Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo anni lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succeedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta tirandolo verso l'alto.

Pulizia del filtro entrata acqua*

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'acqua fino a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiando la lavastoviglie.

A Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'accqua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente fatto un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.
A La lavastoviglie non deve essere usata alla suaFilteri o con!.
falto sganciato.
- Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni/DD so tto riportate:

1. ruotare in senso antiorario il filtrro cilindrico C ed estrarlo (fig. 1).
2. Estrarre il bicchierehetto B facendo una leggera pressione sulle alette laterali (Fig. 2);
3. Sfilare il piattochio inox A. (fig. 3).
4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e riccollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglia.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

A L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo elettrodomestico non può venire usato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsablee della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochno con l'elettrodomestico.
• L'apparecchio è statoconcepto per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebberibaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolo di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono glacattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenerisi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispetto l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programm).

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi.

• per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

• se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).

• Se il proprio contratto di erogazione dell'energia elettrica preveDE fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Avvio ridatto* (vedi Avvio e utilizzo) cui autare a organizzare i lavaggi in tal senso.

Detersivienza fosfati,enza cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi nella fosfati e alla cloro che sono i più significati per la tutela dell'ambiente.
• Gli enzimi sviluppano un'azione particolaremente efficace con temperature prossime ai 50^ , per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alleindicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglia per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Qualora il problema persistsia chiamare il Servizio Assistenza Tecnico Autorizzato:Numero Unico Nazionale

199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte.	• La spina non è ben inserita nella presa di corrente oppure in casa non c'è corrente. • La porta della lavastoviglie non è ben chiusa. • Si è impostato un Avvio ritardato (vedi Avvio e utilizzato).
La lavastoviglie non scarica acqua.	• Il programma non è Ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla direzza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente. • Le stoviglie sono in materiale antiaderente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adeguata.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Gli irroratori non sono libero di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip) (il display visualità il codice A:6).	• Manca l'acqua nella rete idrica. • Il tubo di carico dell'acqua è piegato (vedi Installazione). • Aprire il rubinetto e l'apparecchio si avvia dopo pochi minuti. • L'apparecchio si è bloccato perché non è intervenuti al suono dei bip. Spagnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasting. Riprogrammare la macchina e riavviare.
Allarme guasto elettrovalvola di carico dell'acqua (il display visualità il codice A:2).	• Spagnere la macchina con il tasto ON/OFF e riaccendere dopo un minuto. Se l'allarme permane chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente e chiamare l'Assistenza.
Allarme al tubo di carico dell'acqua/Filtrino entrata acqua intasato. (il display visualità il codice A:7)	• Spagnere la macchina premendo il tasto ON/OFF. Chiodere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtrà entrata acqua non sia intasato da impurity. (vedere capitolo "Manutenzione e Cura")

English,13

Contents

Installation, 14-15
