MANUALE UTENTE P500-4 AUDIO DESIGN

Installazione e funzionamento

Dear Customer,

Compartmento del motor

Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior produzione musica e siamo compiacciuti che abbiate scletto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivendatore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici atraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare via la ricevuta che l'imballaggio originale per qualsià evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installatione della Rockford Fosgate, autentici al 100% . La Rockford Fosgate ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento tutto, il vostro nuovo systema audio si merita solo il meglio.

Per aggungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che compendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottener un opuscolo Gratis ilustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro site: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi, Telefonare al numero +001 480-967-3565 oppure INViare una fax al numero +001 480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra del 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suono除去 pericoli"

Se dato aver letto il vostro manuale, aveste alla rercora delle domande al riguardo del vostro prodotto, vi preghiamo di consultrare il vostro rivenditore Rockford Fosgate. Se necessitate di qualsiastia assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899. Vi chiederemo di fornire il vostro numero di series, numero di modello, e la data d'acquisto.

Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nelle spazio fornito di fatto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza 3

Caratteristica del design 4

Installazione 5-9

Considerazioni sull'installazione 5

Posizionamento 5

Batteria e caricamento 6

Cablaggio del sistema 6

NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.

Funzionamento 10-11

Equalizzatore Punch a distance (opzionale) 10

Equalizzatore Punch 10

Regolazione della frequenza di incrcio .. 10

Interruttore 2/4 canali. 10

Regolazione del guadagno 11

Individuazione/riparazione guasti . . . 11-12

Specifiche 12

Informazioni inerenti alla garanzia

limitata. 13

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consulare la sezione Installazione di questo manuale. Altri ragguagli sono disponibiliattraverso l'indice. Alla Rockford Fosgate, abbreviamo fatto di tutto per assicurarci che tutte le informazioni cont∉ne in questo manuale fosso r corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche sulla preavviso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo simbolo con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesions personali o persino la morte.

ATTENZIONE

Questo simbolo con la dicitura "ATTENZIONE" intende awertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo systema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un techniciano qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali leSIONi personali.

CONTENUTO DELL'IMBALLAGGIO

Modello P400-4 o P500-4 Amplificatore di potenza a 4 canali

Manuale di installmente e funzionamento Kit per gli attrezzi da montaggio

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

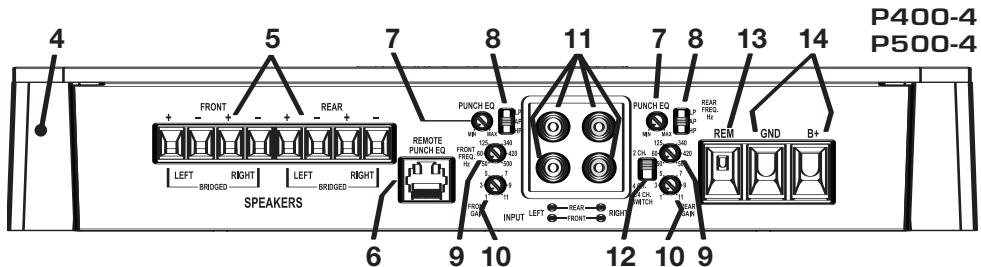

1. LED alimentazione (parte superiore dell'unità - non indicato) – Questo LED blu si accende quando l'unità viene accesa.
2. LED termico (sulla parte superiore dell'unità, non migliorato) - quello LED grosso si accende per indicare che è scattata la protezione da surriscaldamento perché gli elementi interni dell'amplificatore si sono surriscaldati. Quando ci si verifica l'amplificatore si spegne e rimane spento finché non si è raffreddato.
3. LED di protezione (pare superiore dell'unità - non indicato) - Questo LED giallo si accende se viene rilevato un corto circuito o un'impedenza troppo Bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.
4. Dissipatore di calore in alluminio fuso - Il dissipatore di calore in alluminio fuso dell'amplificatore Punch dissipa il calore generato alla circuiteria dell'amplificatore.
5. Terminali degli altoparlanti - I connettori tipo morsetto placcati in nichel (+ e-) sono in grado di accettare conduttori di diametro compreso tra 8 e 18 AWG.
6. Remote Punch EQ (comando equalizzatore Punch a distance opzionale) - il collegamento del Remote Punch Bass si effettua tramite cavo RJ-45 e più essere eseguito in modi diversi per facilitare l'accesso al commando. Il commando serve a elevare le informazioni di bassa e/o alta frequenza per sopraffare il rumore della strada. Quando è collegato, il commando a distance sostituisce quello del canale posteriore dell'equalizzatore Punch sull'amplificatore.

NOTA: i vecchi comandi a distanza Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno con quosti amplificatori.

1. Equalizzatore Punch - un equalizzatore Punch basato su gyrator che elimina lo spostamento di frequenza con l'ajunto. Questo funziona asseste all'interruttore di crossover sul amplificatore. Quando è impostato su operazione Low-Pass (LP), quello rappresenta un valore varibile di aggiunto dei bassi. Quando è impostato su operazione High-Pass (HP), quello rappresenta un valore variabile di aggiunto dei bassi intermedi e dei toni acuti. Quando è impostato su operazione All Pass (AP), sia le frequenze dei bassi che tutte dei toni acuti sono aumento.
2. Interruttore di crossover - interruptore selezionale per funzionamento High-Pass (HP), passa-alto, All Pass (AP), passa-tutto, o Low-Pass (LP), passa-basso.
3. Freqenza di incrocio variabile - Gli amplificatori hanno un filtero Butterworth incorpore da 12dB/ottava con un punto di incrocio variabile dai 50Hz ai 500Hz .
4. Comando del guadagno - Il dato del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della maggiore parte delle unità di fonte. Puo essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.
5. Spinotti d'ingresso RCA - Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in niche per prevenire le alterazioni del segnale causate alla corrosione.
6. Interruttore 2/4 canali - impostando quello interrutore sulla posizione 2CH (2 canali), si commutano gli ingressi alla modalità a 2 canali, permettendo il collegamento soloagli ingressi anteriors con un'uscita a 4 canali.
7. Terminale REM - Questo connettore robusto a morsetto placcato in nickel è in grado di accettare conduttori di diametro compreso tra 12 AWG e 24 AWG. Questo terminale viene utilizzato per accendere o spegnere l'amplificatore a quando viene alimentato con +12V c.c.
8. Terminali di potenza - I connettori a morsetto di alimentazione e di massa sono placcati in nickel e sono in grado di accettare conduttori di diametro fino a 4 AWG.

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Portafusibile e fusibile.

(Per informazioni sulla portata dei fusibili, consultare le specifiche.)

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafilli

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile aventu un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata—Filo di massa nero

NOTA: Per il collegamento di alimentazione (^+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro nuovo amplificatore. Programmando a priori la configurazione del vostrosystema audio nonché i migliori cablaggi, risparmietere tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo systema audio, assicuratevi di poter accedere lavoramente a ciascuna componente per effettare le regolazioni necessarie.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericol di incendio e/o potenziali lesions personali.

Prima di iniziare qualiasi operazione d'installazione, vi consigliamo di seguire queste semplici regole:

1. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avio all'infallazione.
3. Per facilitare l'installazione, vi consiglio di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'altro ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualità per garantire un'installazione che da affidavitamento e per ridurre al minimo la perdita di segnali o di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei fremi, delsystema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiavi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliorie facendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o attraverso delle estremita affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
9. Proteggete SEMPRE via la batteria che il systeme elettrico usando fusibili adatti. Installate via un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7~cm .dal terminale della batteria.
10. Quando eseguite la messa a terra del telaoi del veicolo, raschiate tutta la vernice dal metallo per assicurvi un collegamento a terra pulito e saldo. I collegamenti a terra dovrebrero essere più corti possibile e sempre a dato di metallo che sia saldato all'autotelaoi del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità nello scompartimento del motore. Cio annullerà la vostra garanzia.

Montaggio nel bagagliao

Il montaggio dell'amplificatore in posizione verticale o invertita sare sufficiente a fornire adeguato raffreddamento all'unità.

Se l'amplificatoreiene montato sul fondo del bagagliaio, si ottiene il migliorere raffreddamento dell'unità.

Montaggio dello scampimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantità sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intenzione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò compensetterà notevolmente la prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systeme elettrico sa in grado di far fronte al carico aggintivo dovuto al systeme stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della series Punchenza alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vosto amplificatore, vi consigliamo di utilizzato una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE:

ATTENZIONE:

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericol di incendio e/o potenziali leSIONi personali.

Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.

1. Programmate il cablaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualiasi accessorio auto ad alta tensione, soprattutto i motori ellettrici. Cio è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiari con il segnale audio. Quando fate scorrere i fili atraverso il parafiamma o attavvero qualiasi Barriera metallica, protegeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a quello punto; più tardi potrete regolare la loro lunghezza in modo più precioso.
   NOTA:Per il collegamento di alimentazione (B + ) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

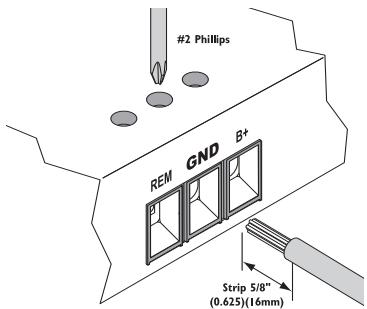

2. Prepare il filo ROSSO (cavo di alimentazione) per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione.
   NOTA: Il cavo B+ DEVE ave un fusibile a non più di 45,7 cm alla batteria del veicolo. Installare il portafusibili除去 il cofano e verificare che i collegamenti siano a tenuta stagna.
3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insere un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a quello punto.
4. Spelate via 1,27 cm dall'estremita batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON installate ancora il fusibile.
5. Preparate il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via 13 mm di isolante dall'estremita del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del teliau raschiando via la vernice nella superficie metallica e pulitela accuratamente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremita del filo e attaccategli un serrafili ad anello. Fissate il cavo al teliau usinga una vite non anodizzata e una rondella a stella.

NOTA: Far in modo che il cavo NERO (Massa) sa il più corto possible. Sempre meno di 76 cm.

1. Prepare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altre estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.
2. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ci potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.
3. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d'ingresso ubicati sull'amplificatore stesso.

NOTA: Tutti gli ingressi "ATTIVI" devono avere jack RCA collegati. Interruttore in posizione 2CH, "ATTIVO": solo ingressi canali anteriors. Interruttore in posizione 4CH, "ATTIVO": tutti gli ingressi canali anteriors e posteriori. Quando ci si collegaagli ingressi 4-canali, accertarsi di tenere assieme strettamente i cavi RCA anteriors e posteriori.

ATTENZIONE:

Verificare sempre che l'alimentazione sia spenta o scollegata presso l'amplificatore prima di collegare cavi RCA. In caso contrario si potrebbero causare lesioni, danni all'amplificatore o ai componenti collegati.

1. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inserteli nel terminale degli altoparlanti, stringendo la vite di arresto per fissarli. Assicuratevi di Maintainere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell'amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile.
   10 Eseguite un controlo finale dell'intero cablaggio del system per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.

NOTA:Seguite i diagrammi per ottenere la corretta polarita di segnale.

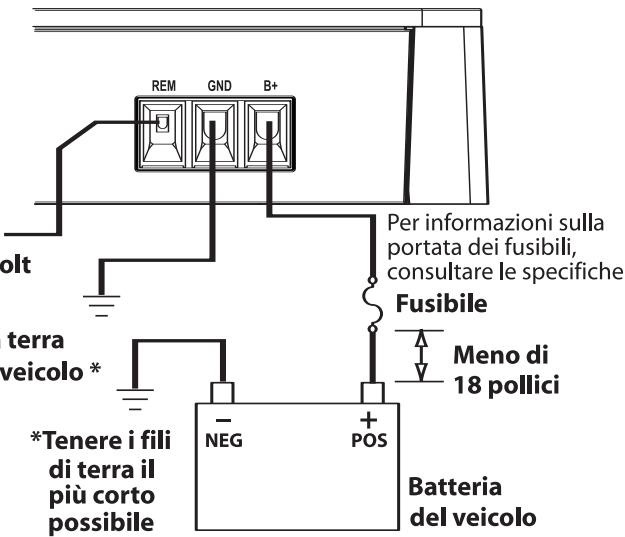

Collegamento alla tensione

Collegare al cavo di tensioneaccessorio dell'unità di fonte —o alla fonte commutata a 12 volt

Collegare alla terra del telaio del veicolo *

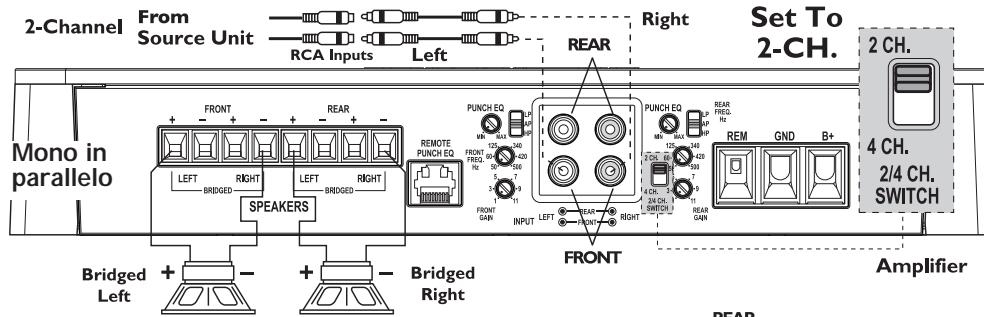

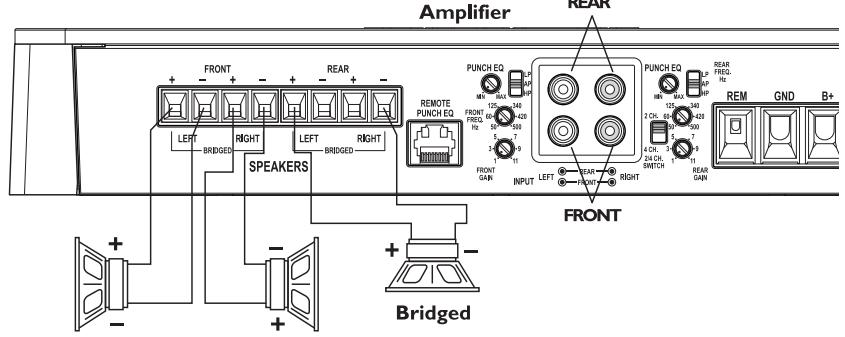

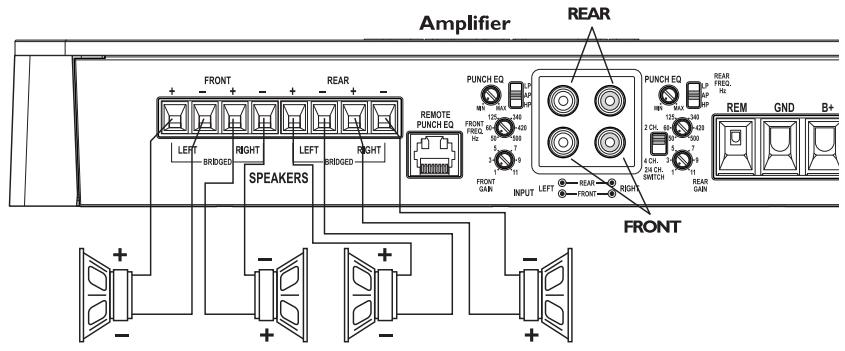

Cablaggio a 2 canali

Gli ingressi RCA si collegano soloagli ingressi ANTERIORI.
- INTERRUTTORE 2/4 CANALI in posizione in alto per l'impostazione 2CH (2 canali).
- Guadagno (anteriore e posteriore) - impostato in maniera indipendente a seconda dell'applicazione.
- Crossover (anteriore e posteriore) - impostata in maniera indipendente a seconda dell'applicazione.

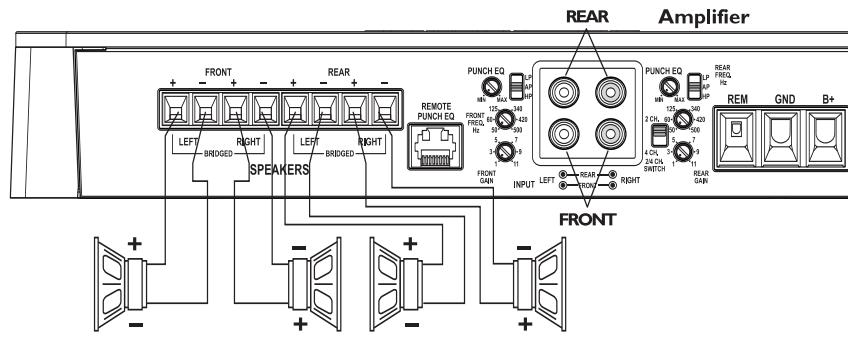

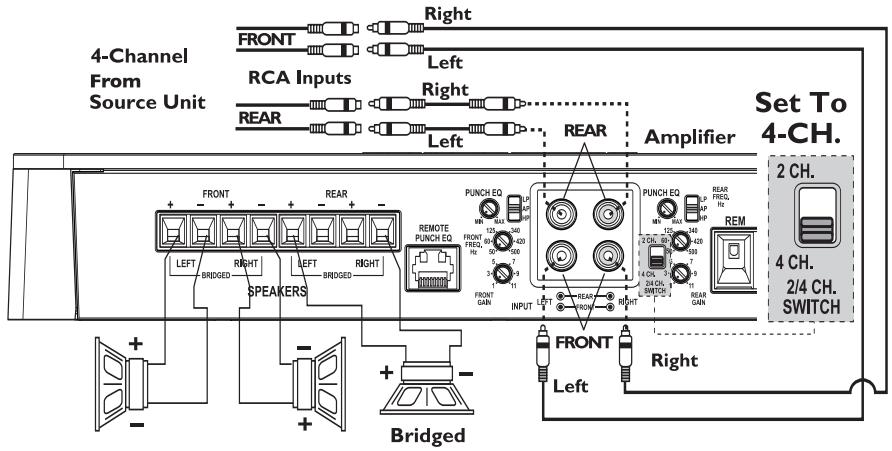

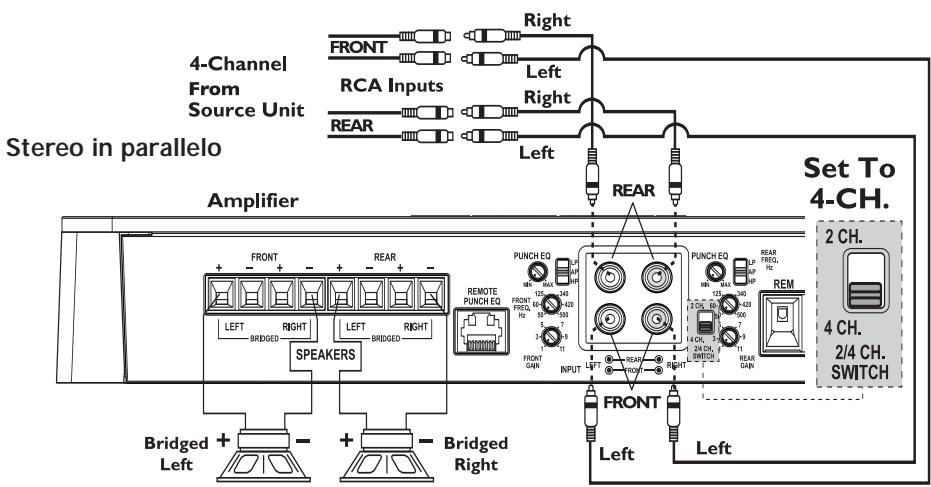

Cablaggio a 4 canali

• INTERRUPTORE 2/4 CANALI in posizione in basso per l'impostazione 4CH (4 canali).
  Guadagno (anteriori e posteriore) - impostato in maniera independente a seconda dell'applicazione.
  Crossover (anteriore e posteriore) - impostata in maniera indipendente a seconda dell'applicazione.

EQUALIZZATORE PUNCH A DISTANZA (opzionale)

NOTA: i vecchi comandi a distance Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno con quosti amplificatori.

NOTA: Utilizzare le estruzioni fornite con il dato a distance per determinare lo schema di installmente preferito tra quelli possibili.

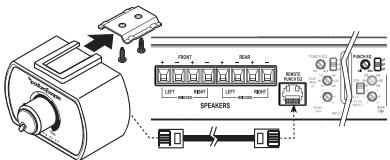

Rapidamente Installi

1. Usando le viti fornite, installare la graffa di montaggio.
2. Fare slittare il dato a distance sulla graffiti di montaggio fino a farlo scattare.
3. Posizione il cavo, collegano alla lavoro a distanza ed all'amplificatore.

Funzionamento

1. Il funzionamento è lo stesso dell'equalizzatore Punch illustrato molto.

NOTA: Il collegamento del dato a distance opzionale sostituisce il dato del canale posteriore dell'equalizzatore. Punch sull'amplificatore.

ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corsa, causando danni all'unità.

EQUALIZZATORE PUNCH

Questo funziona assieme all'interruttore di crossover sull'amplificatore.

Quando e impostato su operazione Low-Pass (LP), Anything a un valor variabile di aumento dei bassi.

Quando e impostato su operazione High-Pass (HP), quello rappresenta un valore variazibile di aumento dei bassi intermedi e dei toni acuti.

Quando è impostato su operazione All Pass (AP), sia le frequenze dei bassi che nelle toni acuti sono aumento. Impostare il lavoro sul valore preferito nelle ascolta.

NOTA: Il collegamento del dato a distance opzionale sostituisce il dato del canale posteriore dell'equalizzatore Punch sull'amplificatore.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

Eseguire les seguents operazioni separamente per ciascun canale.

Spostando l'interruttore alla posizione HP si potrà regolare l'amplificatore sul modo di frequenza passa-alto, permettendo alle frequenze al di sopra della frequenza di taglio di passare. Regolabile tra i 50 e i 500Hz.

Spostando l'interruttore alla posizione AP si potra regolare l'amplificatore sul modo di frequenza passa-tutto, impedendo qualiasi regolazione della frequenza di incrocio e permettendo a tutte le frequenze di passare.

Spostando l'interruttore alla posizione LP si potra regolare l'amplificatore sul modo di frequenza passa-basso, permettendo alle frequenze al di fatto della frequenza di taglio di passare. Regolabile tra i 50 e i 500Hz.

Interruttore di crossover

Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre il systema audio è in funzione, ruotare la manopola lentamente in senso contrario, finché non si raggiunga il punto d'incrocio desiderato.

INTERRUPTORE 2/4 CANALI

Impostando questo interruptatore sulla posizione 2CH (2 canali), si commutano gli ingressi alla modalità a 2 canali, permettendo il collegamento soloagli ingressi anteriors con un'uscita a 4 canali..

I comandi di uscita funzionano allo stesso modo di quando l'amplificatore era impostato su modalità a 4 canali.

Tutti gli ingressi "ATTIVI" devono avere jack RCA collegati.

Interruttore in posizione 2CH., "ATTIVO": solo ingressi canali anteriors.

Interruttore in posizione 4CH., "ATTIVO": tutti gli ingressi canali anteriors e posteriori.

NOTA: Quando ci si collegaagli ingressi 4-canali, accertarsi di tenere assieme strettamente i cavi RCA anteriori e posteriori.

REGOLAZIONE DEL GUADAGNO

Eseguire les seguenti operazioni separamente per ciascun canale.

Per regolare l'impostazione per il guadagno, abbassare complemente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non si più udibile. Nella maggior parte delle unità,cision viiene quasi al volume massimo. Quindi augmentare il guadagno dell'amplificatore sono a quando il volume è al livello desiderato.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il gadagno al minimo. Per la maggior parte degli utenti, il gadagno e il volume ottimali sono circa a meta dell'intervallo di valori.

ATTENZIONE:

Si consiglia di non selezionare un gadagno troppo alto per non averre troppo rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford Fosgate.

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei gusti elencate di quello.

Procedura 1: Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la messa a terra sia collegata al metallo non verniciato del telao del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del commando a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l amplificatore, l'impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedura 2: gli indicatori luminosi per la protezione o la temperatura sono accesi.

1. Se l'indicatore di protezione è accesso, ciò più indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamenti agli altoparlanti si sono corretti e utilizzare un misuratore di resistenza per controllare che non ci sono corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si più accendereanche in caso di impedenza dell'altoparlante troppo bassa.
2. Se la spia termica si accende, controllare che l'impenenza dei diffusori si corretta e modificare il cabaggio se necessario. Cio cui anche indicare che si stanno fornendo all'amplificatore livelli di potenza molto alti perché adeguate ventilazione dell'unità Spagnere il systema e lasciare che l'amplificatore si raffreddi. Controllare che l'impianto di carica del veicolo mantenga la tensione corretta. Se quosti puniti non correggono il problema potrebbe esseri un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenza clienti.

Procedura 3: Controllare le uscite audio dell'amplificatore.

1. Controllere che sia il systema stereofonico che l' amplificatore siano collegati correttamente all'entrata RCA. Controllere che lungo l'intera lunghezza dei cavin non si ciano attorciigiamenti, giunture, ecc. Verificare che alle entrate RCA non si abbia corrente afternata con il systema stereofonico accesso. Se necessario, effettute riparazioni o sostituation.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dalsystema stereofonico di provadirettamente all'ingresso dell'amplificatore.

Procedura 4: Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensione.

1. Scollegate il segnale d'entrata verso l'amplificatore; spegnete e riaccendete l'amplificatore.
2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ridardata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensionE REMOTE dell'amplificatore (in altri termini, direttamente alla batteria).
2. Se il rumore venisse eliminato, usate un relé per isolare l'amplificatore da entrata ed uscite rumorose al momento dell'accensione.

Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del motore.

1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano alla tensione e dai fili della messa a terra.

OPPURE

1. Bipassate tutte le componenti elettriche tra ilsystema stereofonico e l' amplificatore.(). Collegate il systema stereofonico direttamente all'entrata dell' amplificatore. Se il rumore sparisse, vuol dire che l'unita bipassata è la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita, perché vermiaturate, ruggine, ecc.

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sua lalternatore che la carica della batteria dal vostro meccanico. Controllate che il systeme elettrico del veicolo sa funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.

SPECIFICHE

MODELLO - Punch		P400-4	P500-4
Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria
Carico da 4Ω per canale		50 Watts x 4	60 Watts x 4
Carico da 2Ω per canale		100 Watts x 4	125 Watts x 4
Carico da 4Ω in parallelo		200 Watts x 2	250 Watts x 2
Dimensioni:	Altezza	5.71cm	5.71cm
	Larghezza	19.37 cm	19.37 cm
	Lunghezza	33.07 cm	33.07 cm
Portata fusibili batteria (Amp) Esterno (Non fornito)		80A	100A
Rapporto segnale pesato “A” a disturbi
Riferito a 1 W in 4 ohm		85 dB
Rapporto segnale pesato “A” a disturbi
Riferito a uscita nominale in 4 ohm		105 dB
Pendenza crossover		12dB/ottava Butterworth
Frequenza crossover		variabile da 50Hz a 500Hz
Risposta di frequenza		20Hz a 20kHz ± 1dB
Intervallo di variazione della tensione per il segnale		Variabile da 150mV a 4V (input RCA)
Protezione		NOMAD - La circuiteria di protezione in uscita a computer analogico interno limita la potenza in caso di sovraccarico o di corto circuito. L'interrottore termico spegne l'amplificatore in caso di surriscaldamento.
Equalizzazione PEQ (equalizzazione Punch)		Variabile da 0 dB a +18 dB a 45 Hz e/o Da 0 dB a +12 dB a 12 kHz
Impedenza d'ingresso		20K ohm
Tensione operativa		Da 9 a 16 V c.c.
Ingressi equilibrati		Si
CMRR (rapporto di reazione del modo comune)		>55dB @ 1kHz
Fattore di smorzamento		>200
THD+N (distorsione armonica totale + disturbo)		< 0,1 a 2 ohm e < 0,05 a 4 ohm

Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno

Amplificatori POWER — 2 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non nella Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sa stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negi USA. Per richiedere l'assistenza, l'acquirente delve fornire alla Rockford una copia della sua ricevuta,indicante i nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3. L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
5. Danni sussequenti ad altre componenti
6. Qualiasi prodotto acquistato fuori dagli USA
7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limitesullegaraniectacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsiasi altre responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttra in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Installation assistance available at:

RFTECH

www.rockfordfogate.com/rttech

Rockford Fosgate
