MANUALE UTENTE XF61000EL NEW POL

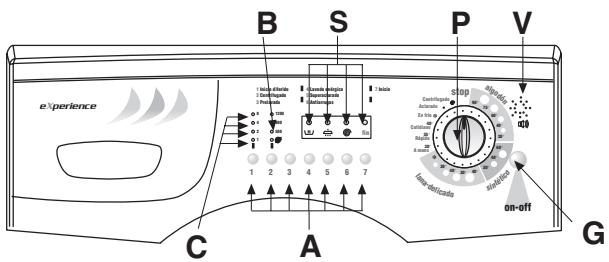

FUNZIONI PRINCIPALI DELLA LAVATRICE

A Pulsanti funzioni opzionali
B Led indicatori velocità di centrifuga
G Pulsante accensione
P Manopola programmi e temperature
S Led stato avanzamento programmi
C Led indicatore ritardo
V Altoparlante

UTILIZZO DALLA LAVATRICE

Ciclo di lavaggio:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblo
2. Caricare la biancheria nel cestello e richiudere accuratamente l'oblò

Attenzione: E' vietato sovraccaricare la lavatrice. E'sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere molto schiumogeno e l'ammorbidente per lavatrici automatiche (vedic capitolo "USO DEL DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga molto durante il funzionamento della

lavatrice, perché l'acqua potrebbe fuoriuscire.

1. Premere il pulsante di accensione (G)
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "LABELLE PROGRAMMI"), quando premere il pulsante partenza (7) e il ciclo avrà inizio.
3. Scegliere la velocità di centrifuga desiderata premendo il pulsante (2) (vedi "CENTRIFUGA VARIABILE").
4. Selezionare i pulsanti (A) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
5. Premere se desiderato il pulsante (1) (vedi

1. Premere il pulsante (7) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA").
2. Al terme del lavaggio, premere il pulsante di accensione (G) per spagnere la lavatrice.
3. Aprire l'oblò e togliere la biancheria.
4. Con le mani asciutte staccare la presa della lavatrice alla rete.
5. Chiudere il rubinetto di alimentazione dell'acqua.

CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 4 principali funzioni di un ciclo di lavaggio PRELAVAGGIO - LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE. Ognuna di queste funzioni, verrà evidenziara durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio. Al termine della centrifuga il led corrispondente rimarra accesso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblo si apra. A questo punto si accenderà il led corrispondente a "FINE".

"El programa ha finalizzato" + beep beep

VOCE: Sin centrifugado

• Valori diversi a seconda del modello

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variate la centrifuga alla simpliciente premere il pulsante (2) sino al raggiungimento del valore desiderato; ad agli pressione si illuminerà il led corrispondente. Se si desidera escludere la centrifuga il led accesso dovrè essere quello corrispondente al simbolo se presente, o alla scritta esclusione centrifuga.

N.B. la velocità massima di centrifuga varia a seconda del modello ed è quella segnalata sui "Led" della macchina. La velocità di centrifuga massima selezionabile per agli programma, è quella rispettiva al led che

automaticamente si accenderà al momento della selezione del programma prescelto.

Controllo antisbilanciamento del carico incentrifuga:

Questa lavatrice è dotata di uno specialeistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di agli centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregularare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

• Valori diversi a seconda del modello

^*1000

^*800

^*500

RITARDATORE DI PARTENZA:

VOCE: El programa se inicia al cabo de : 1 hora 2 horas, 3 horas, 4 , 5, 6, 7 ,8, 9, 10, 11,12,13,14, 15,16 horas

• Valori diversi a seconda del modello

La macchina è dotata di un ritardatore di partenza che permette di ritardare il lavaggio fino ad un massimo di 8 ore. Le ore possono essere selezionate

come segue: per agli pressione del pulsante (1) il lavaggio verra ridatodo 1,2,4,8 ore. Premendo il tasto START (7),il pulsante (1) si accenderà, ad

indicare che la funzione è stata abilitata; da quel momento la macchina dopo aver atteso il numero delle ore impostato, inizIERa automaticamente il ciclo di lavaggio.

PULSANTE PARTENZA:

Premendo Anything pulsante la lavabiancheria inizia il ciclo di

lavaggio. Il pulsante (7) si accenderà, ad indicate che il ciclo

di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicamente posizionare la manopola del programmatore nella posizione di "STOP" il pulsante "START" lampeggia, quando reimpostare la manopola sul nuovo programmata

desiderato e premere il pulsante "START".

Attenzione!! si consiglia di utilizzato esta funzione solo se strettamente necessario e sostanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset,bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

Se uno dei pulsanti sotto riportati viene selezionato si illuminerà. Mention se vi accorgete che lo avete selezionato per erre o aveteambiato idea, per togliere l'opzione, ripremerlo nuovamente.

PRELAVAGGIO:

VOCE: Prelavado

Premendo quello pulsante, si ottiene un prelavaggio corto con una temperatura massima di 40^ per una durata di circa 10 minuti. Tale funzione cui è essere usata soltanto sui programmi "COTONE, SINTETICI e

GIORNALIERO" il pulsante 3 si accende. NB: Premendo quello pulsante per 3" si disattiva/attiva la funzione voce

Premendo quello pulsante, la macchina effettuera un lavaggio alla temperatura impostata ma con maggior tempo.il pulsante

è attivo sui programmi "COTONE " e "SINTETIC".

RISCIACQUO SUPPLEMENTARE:

VOCE: Superclarado

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si

notassero eventuali residui di detersivo a fine ciclo, premendo quello pulsante la macchina effettuerà un risciacquo aggiuntivo.

ANTIPIEGA:

Antiarrugas

Premendo questo pulsante, al termine del ciclo di lavaggio i panni all'interno della lavabiancheria continuano a girare per altri trenta minuti riducendone la squalcitura. Con esta funzione la centrifuga di esercizio è di 800 giri. La funzione non è attiva sul programma "LANA"

N. B. L'uso delle funzioni optionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sare possibile abilitare il pulsante (vedi TABLELLA PROGRAMMI).

Prelay.
3

Lav. Energico
4

Risc. supp.
5

LABELLA PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavag-gio	Lavaggio Energico	Risciacquo Supplementare	Antipiega
Algodon 90°para blanco muy sucio	COTONE	90°	90	Tessuti bianchi in cotone molto sporchi, con macchieanche di natura organica.	211	●	●	●	●
Algodon 75°para blanco normal	COTONE	75°	75	Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi	211	●	●	●	●
Algodon 60°para colores resistentes	COTONE *	60°	60	Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale	211	●	●	●	●
Algodon 40°para colores delicados	COTONE	40°	40	Tessuti bianchi e colorati resistenti molto sporchi	211	●	●	●	●
Algodon 30°para lavado economico	COTONE	30°	30	Tessuti con colori delicati biancheria leggermente sporca	211	●	●	●	●
Sintético 60°para cargas mixtas	SINTETICI	60°	60	Tessuti sinteti concolori resistenti molto sporchi	211	●	●	●	●
Sintético 40°para blancos resistentes	SINTETICI	40°	40	Tessuti sinteti con colori delicati poco sporchi	211	●	●	●	●

LABELLE PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET- TATURE	TIPI DI TESSUTO	Comparti deterviso	PULSANTI ABLITATI
						Prelavag- gio	Lavaggio Energico	Risciacquo Supplementare	Antipiega
Sintético 30° para coloresi delicados	SINTETICI	30°	30°	Tessuti sintetici con colori delicati peu sporchi	211	●	●	●	●
Delicado 40° para cortinas	DELICATI	40°	40°	Tessuti in cotone delicato, viscosa e misti delicati	211	○	○	○	●
Delicado 30° para poliester	DELICATI	30°	30°	Tessuti in cotone delicato, viscosa e misti delicati	211	○	○	○	●
Lavado lana 40°	LANA ★★★	40°		Tessuti in lana lavabili in lavatrice	211	○	○	○	○
Lavado seda 30°	SETA	30°	30°	Tessuti in lana e seta lavabili in lavatrice	211	○	○	○	○
Lavado frio para tejiados delicados	SETA	FREDDO	—	Tessuti in lana e seta lavabili in lavatrice	211	○	○	○	○
Lavado a mano 30°	LAVAGGIO A MANO	30°		Tessuti lavabili a mano	211	○	○	○	○
Rapidò 35°	LAVAGGIO RAPIDO	35°	35°	Tessuti in cotone delicato, viscosa e misti delicati peu sporchii	211	○	○	○	○
Diario 40°	LAVAGGIO GIORNALIERO	40°	40°	Tessuti in cotone delicato, colorati delicati leggermente sporchi	211	●	○	○	●
Lavado frio	LAVAGGIO A FREDDO	FREDDO	—	Tessuti delicati	211	○	○	●	●
Aclarados	RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria	211	○	○	●	○
Vaciado y centrifugado	SCARICO CENTRIFUGA	—	—	Scarico e centrifuga finale	211	○	○	○	●

FUNZIONE ABILITATA FUNZIONE NON ABILITATA OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO
*Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456
***Programma di riferimento per la pura lana vergine

TECOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema "EASY LOGIC" che riconisce automaticamente la quantità di panni inserti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proportione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo

e di energia. Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuira nella proportione di 2 litri per agli Kg in

meno di biancheria. Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti. N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		XF61200EL	XF71007EL	XF610021XEL	XF61000EL
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0
	Profondità cm.:	55.0	55.0	55.0	55.0
Carico massimo consigliato durante il lavaggio:		6 Kg	7 Kg	6 Kg	6 Kg
		3 Kg	3,5 Kg	3 Kg	3 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Centrifuga max: (rpm)		1200	1000	1000	1000
Pressione dell'accua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche
