MANUALE UTENTE XD900IXDG NEW POL

Manuale uso e manutenzione

1 BEFORE USING THE APPLIANCE

1.1 ISTRUZIONI DI SICUREZZA

Utilizzo secondo le norme

• La lavastoviglie delve essere utilizzata solo per il lavaggio di stoviglie domestiche. Qualora l'apparecchio fosse utilizzato per altri scopi o in modo errato, la ditta costrutrice non può assumeri alcuna responsabilità per eventuali danni.
• Per motivi di sicurezza, non sono ammesses trasformazioni o modifiche alla lavastoviglie.
• Prima del collegamento dell'apparecchio alla rete elettrica assicuratevi che i dati di tensione e corrente indicate sull targa dati corrispondano con quelli erogati sul luogo di installatione.
• L'installazione deve essere compiuta da personale qualificato.

Operazioni preliminari al primo avviamo

• Controllate la lavastoviglie per eventuali danni causati dal trasporto. In nessun caso allacciare un appearcchio danneggiato. In caso di danni rivolgersi al proprio fornitore.

Per la sicurezza dei bambini

Non permettete ai bambini di giocare con l'apparecchio.
- I detersivi possono causare danni irreparabili agli occhi, alla bocca e alla gola.

Conservare quindi i detersivi fuori della portata dei bambini.

• L'acqua nella lavastoviglie non é potabile. Nel caso che ci siano ancora residui di detersivo nell'apparecchio, permane una situazione di pericolo per i bambini, che devono essere tenuti lontano alla lavastoviglie aperta.

Per il funzionamento quotidiano

Non mettete mai in funzione la lavastoviglie se il cavo della corrente, i tubi di carico e di scarico dell'acqua sono danneggiati oppure se il cruscotto dei comandi, il piano di lavoro o lo zoccolo sono molto deteriorati.
- In caso di guasto, chiudete prima il rubinetto dell'acqua, spegnete poi l'apparecchio e togliete la spina alla presa di corrente. Nel collegamento fisso disinserite l'eventuale interrottore di servizio oppure estraete il fusibile (o i fusibili).
- Per togliere la spina alla presa di corrente afferrare la spina dal corso e mai dal cavo.
- Le riparazioni della lavastoviglie devono essere eseguite solo da personale specializzato. Riparazioni non appropriate possono mettere in grave pericolò l'utente. In caso di riparazioni quando rivolgersi al nostro servizio tecico assistenza clienti o al proprio rivenditore specializzato.
- La sostituzione del cavo alimentazione deve essere eseguita solo dal personale dell'assistenza tecnica.
- In caso di deterioramento dei tubi, per l'allacciamento dell'apparecchio, questi devono essere sostituiti con tubi originali.
- Non introducete nella lavastoviglie sostanze solventi che potrebbero provocare un'esplosione.
- Non sedetevi e non appoggiatevi sullo sportello aperto: l'apparecchio potrebbe ribaltarsi.
- Prima di introdurre il sale speciale, il detersivo e il brillantante, assicuratve che il produttore di queste sostanze ne raccomandi l'utilizzo per le lavastoviglie ad uso domestico.
- Chiodete sempre il rubinetto dell'acqua se la lavastoviglie non viene utilizzata per parecchio tempo, ad esempio durante le vacanze.

2 DISIMBALLO- SMALTIMENTO

2.1 DISIMBALLO

Togliete l'imballaggio esterno in plastica gli angoli di rinsforzo e le basi in polistirolo.
Aprite la porta e togliete i blocchi di polistirolo dei cestelli.

Il recupero e il riciclaggio dei materiali d'imballaggio contribuisce al risparmio delle materie prime e alla diminuzione del volume dei rifiuti.

Consegnare l'imballaggio alle discariche per il recupero dei materiali riciclabili.

Quando un giorno l'apparecchio dovrà essere messo definitivamente fuori uso, renderlo inutilizzato prima della sua eliminazione.

AVVERTIMENTO! Alcuni materiali dell'imballaggio (ad es. sacchetti di plastica, polistirolo) possono rappresentare una fonte di pericolo per i bambini pertanto occorre tenere quosti materiali lontano.

2.2 SMALTIMENTO APPARECCHIO DA ROTTAMARE

Al termine della vita funzionale dell'apparecchio quello deve assere rottamato da ditte specializzate, nel rispetto delle normative vigenti.

In questo modo, con l'éliminazione di un vecchio apparecchio é possible effettuare il recupero differenziato dei materiali sinteti destinati al riciclaggio, nel piano rispetto dell'ambiente.

3 CENNI GENERALI

3.1 LAVARE IN MANIERA ECONOMICA ED ECOLOGICA

• Non lavate le stoviglie prima sotto l'acqua corrente.
  Utilizzate la lavastoviglie sempre a piano carico, poiché soloosi é possibile eseguire un lavaggio economico e nel rispetto per l'ambiente.
• Selezionate sempre un programma di lavaggio corrispondente al tipo di stoviglia e al loro grado di sporco.
• Evitate assolutamente sovraddosaggi di detersivo, sale speciale e brillante. Fate attenzione alle dosi raccomandate nelle istruzioni per l'uso e nelleindicazioni della casa produttrice di tali sostanze.
• Verificate che l'impianto addolcitore dell'acqua via regolato correttamente.

3.2 STOVIGLIE NON ADATTE

Non sono adatti al lavaggio in lavastoviglie:

• taglieri o piccoli vassoi in legno
• oggetti in materiale plastico non resistenti al calore
• cristallo al piombo
• oggetti in stagno o in rame
• stoviglie o posate con parti incollate
• posate piuttosto vecchie, il cui collante é sensibile al calore
• oggetti in acciaio che si ossidano lavormente
• posate con manici in legno, corno, porcellana o madreperla.

Al momento dell'acquisto di stoviglia, bicchieri e posate assicurarsi che siano adatti per il lavaggio in lavastoviglia.

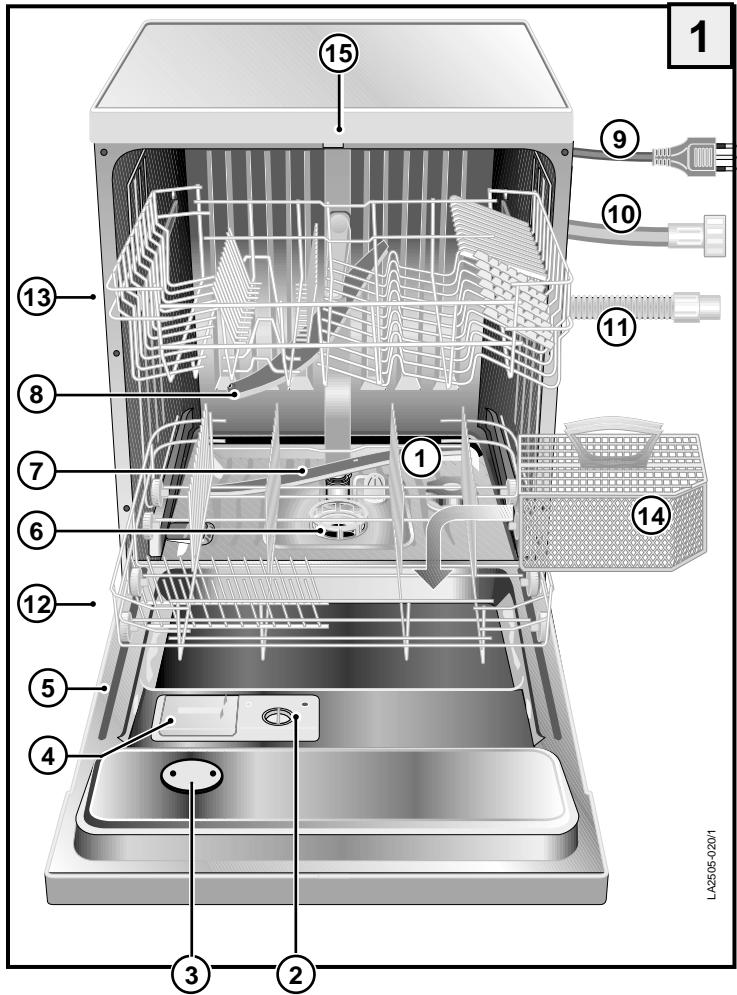

4.1 VISTA GENERALE

1) Serbatoio per il sale
2) Serbatoio per il brillantante
3) Ventilatore asciugatura (se previsto)
4) Vaschetta per il detersivo
5) Targa dati
6) Filtri
7) Girante inferiore
8) Girante superiore
9) Cavo alimentazione elettrica
10) Tubo alimentazione acqua
11)Tubo di scarico
12)Cestello inferiore
13)Cestello superiore
14) Contenitore posate
15)Gancio chiusura porta

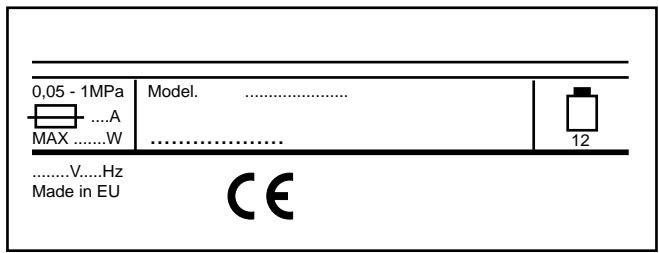

4.2 DATI TECHNICI

Capacità (secondo coperti standard) : 12

Pressione nell'impiano idraulico pressione minima: 0,05 MPa pressione massima: 1 MPa

ATTENZIONE: le caratteristiche elettriche sono indicate sulla targa dati.

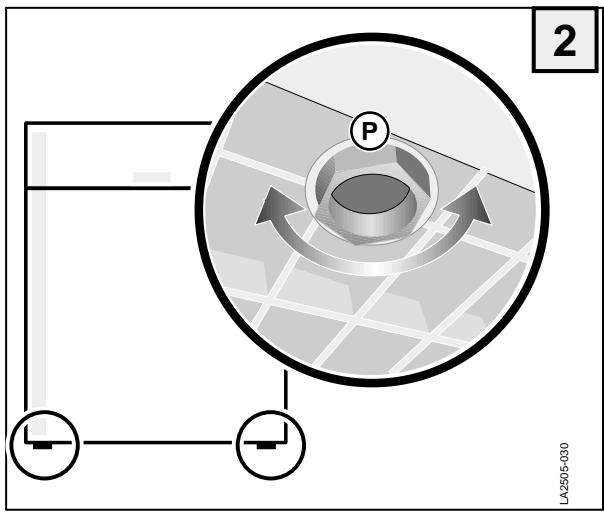

5.1 LIVELAMENTO

Una volta posizionato l'apparecchio nel luogo d'installazione, agite sui piedini P avvitandoli e svitan-doli al fine di regolare, se necessario, l'altezza della macchina e livellarla.

Un buon livellamento assicurera il correto funzionamento della lavastoviglie.

Errore max=2 grade

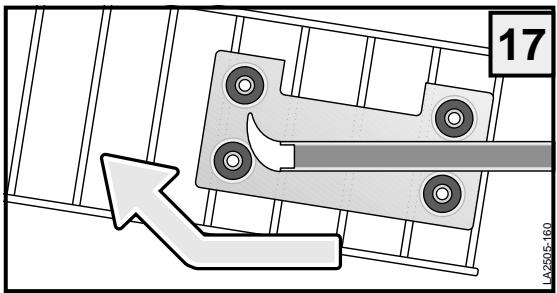

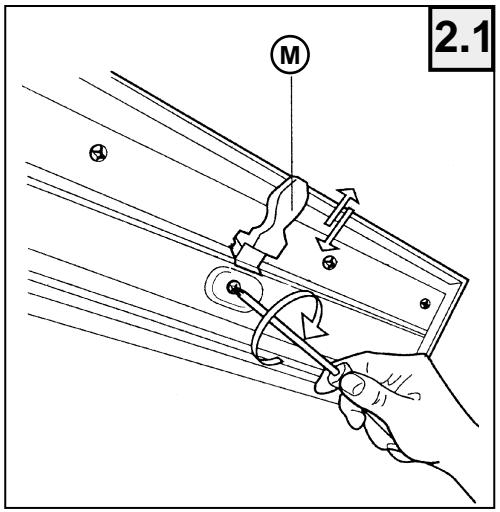

Dopo che la macchina è stata livellata, regolare inoltre il gancio chiusura porta in modo che esta si chiuda perfettamente.

Dopo che la macchina sia stata livellata regolare inoltre il nasello chiusura porta (Fig. 2.1 "M") in modo che la porta chiuda perfettamente.

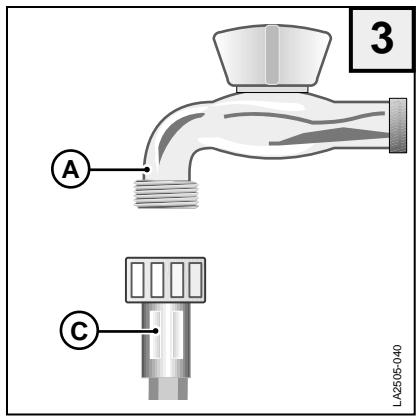

Il tubo d'entrata acqua C, in dotazione rende possibile il collegamento ad un rubinetto con attacco 3/4 ".

Durante il montaggio devono essere rispetto le seguenti istruzioni:

• avvitate il tubo C al rubinetto dell'acqua fredda A;
• se l'allcamento viene effettuato in tubature nuove o che sono state usate da molto tempo, é consigliabile far scorrere acqua prima di allacciare il tubo d'entrata acqua in modo da eliminare depositi di ruggine e di sporciazza;
• assicuratevi che la pressione nell'impianto idraulico sia entro i valori limite individati nei dati tecnici.

La lavastoviglie cui este collegata alla conduttura dell'acqua fredda ma non a quella dell'acqua calda.

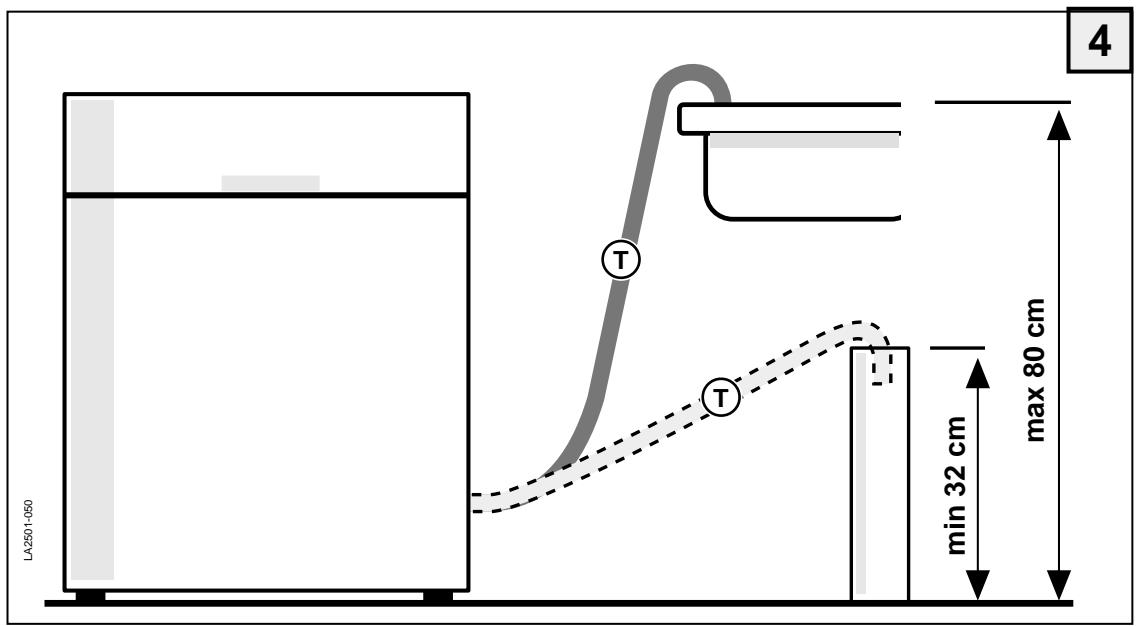

Il tubo di scarico T in dotazioneiene agganciato con la parte estrema ricurva al bordo di un lavello o una conduttura di scarico.

E'opportuno predisporre un sifone antidore.

Durante il montaggio é necessario osservare le seguenti precauzioni:

• Il tubo di scarico non deve essere piegato per non causare strozzature;
• L'estremità del tubo in relazione al piano di appoggio della lavastoviglie (fig. 4) delve essere sistema-ta ad un'altezza compresa fra 32~cm e 80~cm .
• In nessun caso l'estremità del tubo deve essere immersa nell'acqua;
• Un eventuale prolongamento del tubo di scarico non deve superare la lunghezza di 1 metro e deve averere lo stesso diametro interno ed inoltre l'altezza massima in cui cui po èssere sistema t'estremità libera deve essere ridotta da 80 cm. a 50 cm.;
• Nel caso di una conduttura di scarico, il diametro interno deve essere non inferiore a 4cm

Il collegamento elettrico della macchina deve essere effettuato solotramite una presa con dato a terra installata secondo le istruzioni. Il collegamento deve corrispondere alle norme legali in vigore e alle norme supplementari dell'azienda elettrica competente.

L'indicazione della tensione deve corrispondere alla tensione di rete del luogo d'insegliazione.

Per il dimensionamento della presa di corrente, riferitevi alla targa dati.

6.1 OPERAZIONI PRELIMINARI

Prima della messa in esercizio della macchina, assicuratevi che la spina del cavo di alimentazione sua collagata alla presa di corrente, che il tubo d'entrata acqua sua collegato al rubinetto, che il rubinetto sua aperto e che il tubo di scarico sua stato collegato seconde le istruzioni.

Aperture della porta

Tirare in avanti la maniglia: la porta si après fácilmente. Se tale operazione viene compiuta quando la macchina é in funzione, un dispositivo di sicurezza spegne la lavastoviglie.

Introduzione di sale speciale

• Aprire lo sportello, estrarre il cestello inferiore.
• Svitare il cappuccio del serbatoio del sale ruotandolo in senso antiorario.

Solo per il primo avviamo: introdurre circa 1/2 litre d'acqua nel serbatoio del sale.

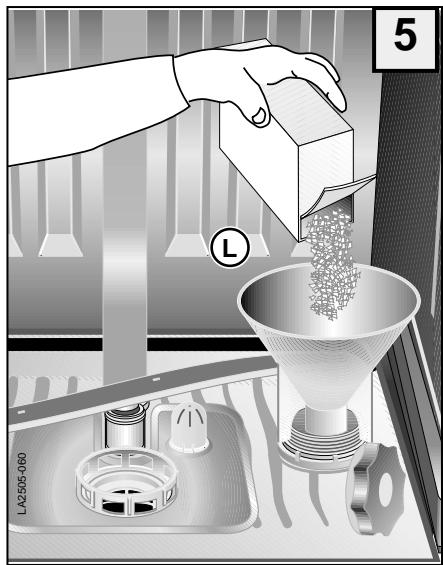

• Caricate il sale speciale attraverso l'imbuto L nel contentatore apposto (circa 1,0 - 1,5 kg).
• Pulite l'aperture del serbatoio da eventuali residui di sale.
• Riavvitate il tappo del serbatoio ruotandolo in senso orario.
• Se subito快来 l'introduzione di sale le stoviglie non vengono lavate, avviate il programma AMMOLLO, affinché l'acqua e i granuli di sale fuoriusciti dal serbatoio vengano sciacquati via.
• L'impiano di addolcimento include an indicatore elettrico per la segnalazione del contento del sale.

Una spia luminosa si accende sul pannello frontale della vostra lavastoviglie (vedi fig. 18, 6) quando e' necessario aggiungere sale rigeneratore.

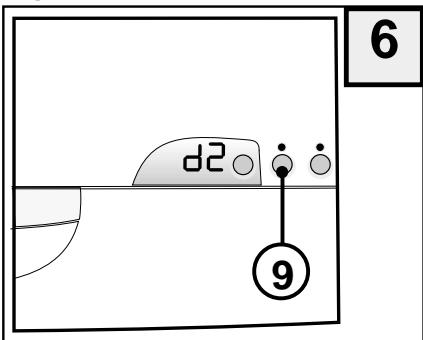

Regolazione dell'impiano addolcitore dell'acqua

Per il lavaggio é consigliabile acqua dolce (povera di calcare), per evitare che si formino depositi sulle stoviglie e sulla stessa lavastoiviglie.

Per conoscere il grado di durezza dell'acqua rivolgetevi al vosto ufficio comunale oppure utilizzate un kit commerciale di rilevamento.

Per accedere all'impostazione di rigenerazione ottimale occorre tenere premuto il tasto DELAY 9 (fig.6) all'accensione della macchina,di seguito viene visualizzata l'attuale impostazione (es.d5), per modificarla (entro 5 sec.), premere lo stesso tasto fino a selezionare il livello di rigenera voluto (vedi tabella).

Attendere circa 6 secondi,enza modificare la scelta,il suono del buzzer confermera'lalettura del nuovo livello,sul Display comparira'la richiesta selezione programmata.

Livelli di rigenerazione

Posizione del regolatore	Gradi francesi °fH	Gradi teteschi °dH
d1	<15	<8,4
d2	>15 <25	>8,4 <14
d3	>25 <40	>14 <22,4
d4	>40 <60	>22,4 <33,6
d5	>60 <80	>33,6 <44,8
d6	>80 <90	>44,8 <50,4
	>=maggiore/<=minore

Utilizzate solo sale speciale per lavastoviglie;
altri tipi di sale (ad es. sale da cucina) contengono spesso sostanze che non si sciolgono con l'acqua e possono otturare l'addolcitore rendendolo inutilizzato.

Introduzione del brillante

Il brillante che viene aggiunto automaticamente durante l'ultima fase di lavaggio, garantisce una velo asciugatura delle stoviglia e evita la formazione di macchie e di sedimenti calcarei sulle stoviglia.

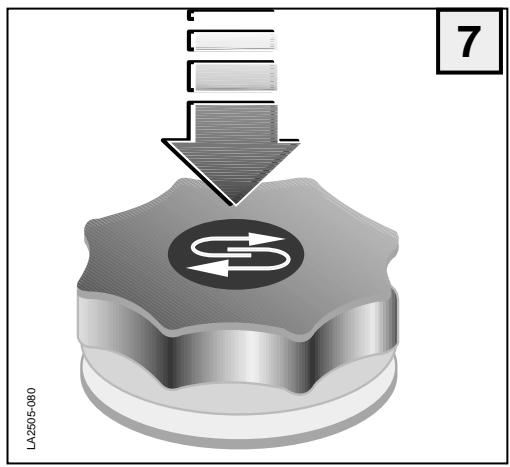

Segnalazione di controllo per l'introduzione del sale (se previsto)

La marcatura verde tutto il cappuccio, indica che c'é anymore sufficiente sale speciale nel serbatoio. Se la marcatura verde non è piùvisible, alla è necessario introdurre altri sale speciale.

Utilizzare solo brillantanti specifici per lavastoviglia, altri prodotti non producono l'effetto desiderato.

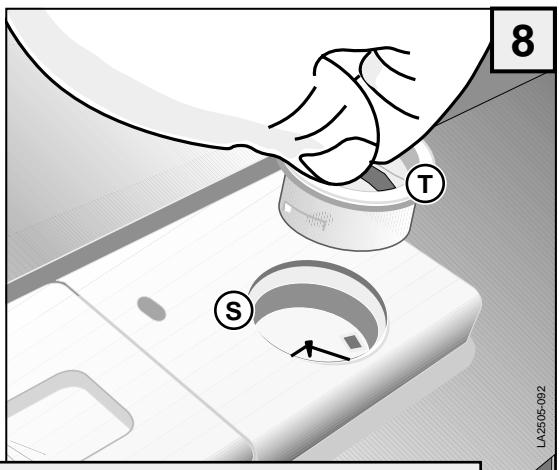

Il serbatoio del brillante S si trovava sul lato internodello sportello .

• Ruotate il tappo T del serbatoio di 1/4 di giro in senso antiorario per estrarlo.
• Introducete il brillantante fino alla linea tratteggiata. Quantità massima circa 140 ml.
  Rimettere il tappo.
• Pulite il brillantante eventualmente fuoriuscito con un panno, altrimenti durante il risciacquo si forma troppa schiuma.

Segnalazione di controllo per l'introduzione del brillantante

Elettrico (fig. 18-18.1)

L'apparecchio ha un indicator del livello del brillante. Quando si illumina e' necessario aggiungere l'additivo.

-Meccanico (fig.9)

Il brillantante deve essere inserto se l'indicatore sul serbatoio F, è di colore bianro (●).

Quando il serbatoio è piano, l'indicatore è di colore scuro.

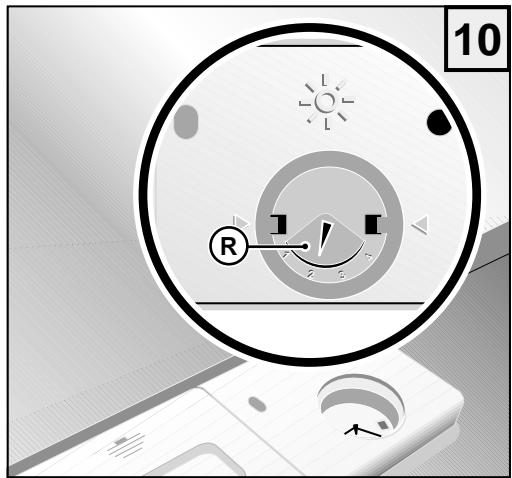

Regolazione del dosaggio di brillantante

La regolazione R del dosaggio si trova nell'apertura di carica della vaschetta del brillantante.

E' azionabile con un cacciavite e regolabile da 1 a 4, numero che corrispondono all'aggiunta di brillantante da 1 a 4 ml. In fabbrica viene impostato il numero 2(2 ml).

La vaschetta del brillante completeness piena é sufficiente per circa 50 programmi di lavaggio.

E' necessario effettuare un cambiamento nella quantità del dosaggio se l'esito del dosaggio non è quello desiderato.

• Pulire sempre il brillantante eventualmente fuoriuscito con un panno.

E'importante controllare periodicamente il livello del brillantante, possibilmente agli 31 cicli di lavaggio.

Introduzione del detersivo

IMPORTANT! Non utilizzate nella lavastoviglie detersivo per lavare i piatti a mano! Questi producono molta schiuma, ma nella lavastoviglie non puliscono le stoviglie e sono addirittura comprometterne il funzionamento.

Utilizzate dunque solamente detersivi specifici per la lavastoviglie ad uso domestico.

Conservate le confezioni dei detersivi ben chiuse e in luogo ben asciutto.

Solo con il programma ammollo il detersivo non è necessario. Durante il programma il detersivo viene prelevato alla vaschetta automaticamente.

La quantità di detersivo consigliata é 25 g.

LA2505-094

LA2505-090

L'efficacia dei diversi detersivi più essere differente. Fate quando attenzione alle dosi consigliate dalle rispettive case produttrici.

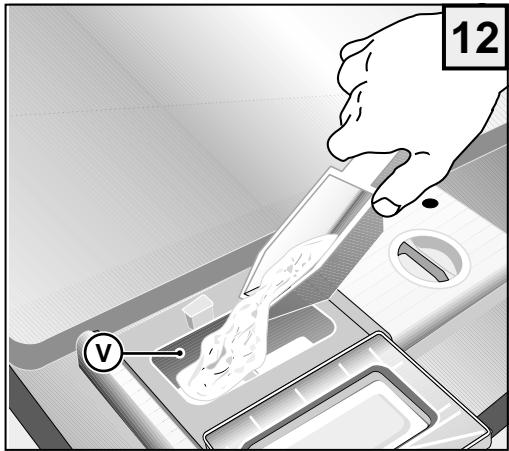

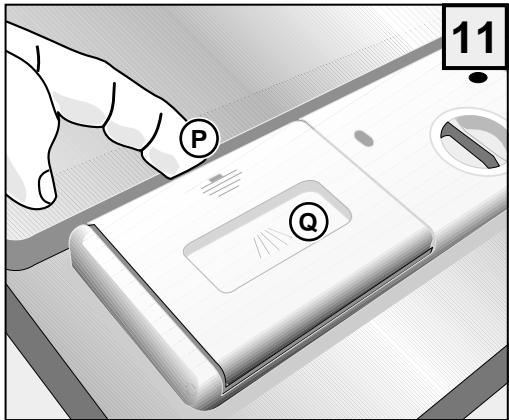

La vaschetta per il detersivo si trova sul lato interno dello sportello.

Nel caso che il coperchio sia chiuso:

• Premere in avanti la leva di chiusura P. Il coperchio si apree a scatto.
• Introducete il detersivo nella vaschetta V.
• Per chiudere il coperchio, premerlo finché non scatta la chiusura.

Quando le stoviglie sono eccezzionalmente sporche é possibile mettere detersivo in più nell'incavo Q del coperchio; riempite l'incavo fino all'orlo, quello detersivo è gli attivo nella fase di amollo.

LA2505-100

Come caricare e disporre le stoviglie

Due cestelli consentono di caricate i vari tipo di stoviglie.

• Togliete delle stoviglie i resti più grands di cibo per evitare il rischio di un'intasamento del filtrone e l'uscita di cattivi odori.
• Se le padelle e pentole sono particolaremente incrostate con resti di cibo (fritto o arrosto) immergeteli in un bagno d'acqua prima d'introduurli nella lavastoviglie.

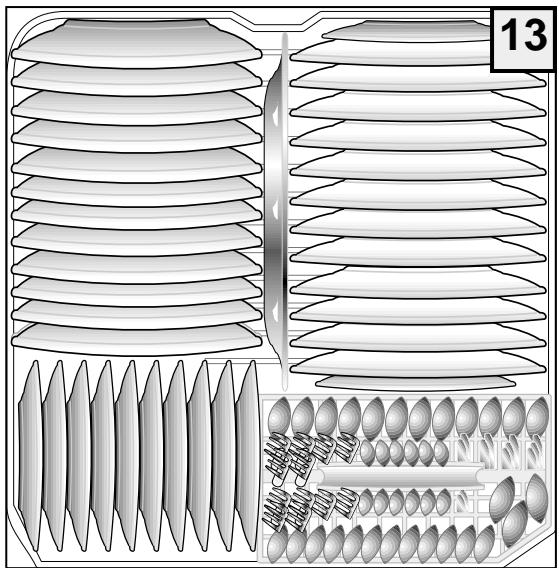

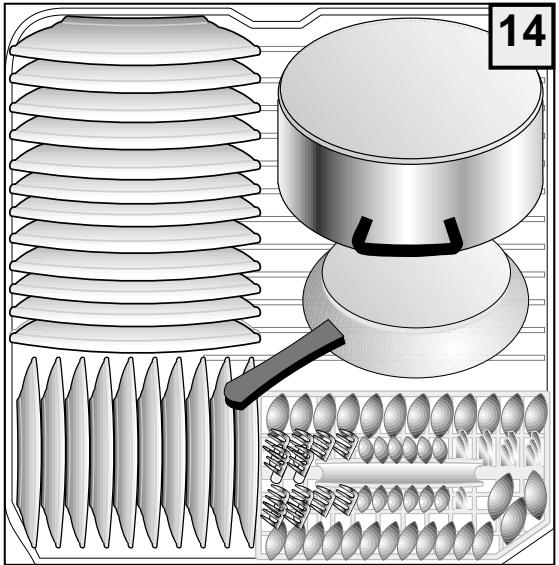

Uso del cestello inferiore

Il cestello inferiore è predisisto per ricevere le stoviglie difficoltà lavabili e il cestello per le posate.

Nel cestello inferiore vengono messi i piatti piani, fondi, padelle, zuppiere, coperchi e piatti di portata. I piatti piani e fondi devono essere disposti tenerno in considerazione che tra i singoli piatti devrimeranere uno spazio intermediio.

La loro posizione deve essere sempre verticale in modo che l'acqua possa passare liberamente. Pentole e padelle devono essere disposte sempre capovolte. Sono possibili tutte le combinazioni e possibilità di caricamento, pero bisogna tenere in considerazione che le stoviglia, le pentole e le padelle vengono disposte in modo tale che tutte le superfici sporche siano esposte allo spruzzo d'acqua e che l'acqua possa defluire liberamente.

Posate

Per ottenere i migliorari risultati di lavaggio, le posate devono essere disposte con i manici verso il basso. Cucchiai, forchette e coltelli devono essere disposti negli appositi spazi della griglia contentatore posate.

ATTENZIONE:

Posate particolarmente lunghe, e nel caso specifico "coltelli lunghi", non vanno posizionati con le punte rivolte verso l'alto; ma vanno sistemati in posizione orizzontale nel cestello superiore o lavati a mano.

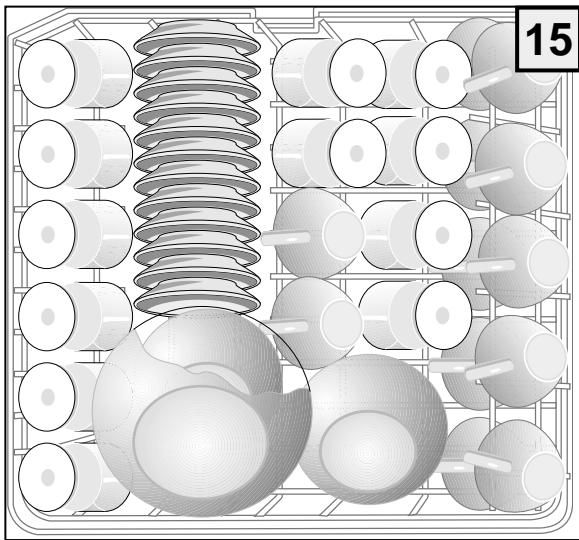

L'uso del cestello superiore

Il cestello superiore completamente estraibile riceve le stoviglie piccole e medie come bicchieri, piattini, tazzine da te e da caffe, insalatiere basse, pentole e padelle basse non molto sporche. I piattini da dolce devono essere disposti sempre verticalmente; bicchieri, tazze, pentole e padelle, capovolti. Le stoviglie leggere devono essere disposte tra i sostegni in modo da non essere colpiti dal getto di lavaggio.

Il miglior risulta tato di lavaggio viene raggiunto quando si è trovata la disposizione più adatta delle stoviglie nei cestelli. Da quello momento in poi il processo di lavaggio può sviluppare tutte la sua efficacia.

LA2505-120

A causa della temperatura elevata dell"acqua di lavaggio e della reazione chimica del detersivo impiegato, è consigliabile evitare oggetti di rame, stoviglie in alluminio anodizzato, posate con manici in legno o corno, porcellane delicate, stoviglie in vetro e plastica non termoresistente.

In presenza di stoviglie di porcellana decorata, è consigliabile effettuare una prova di lavaggio su un singolo pezzo per verificare che la decorazione non venga modificata o danneggiata.

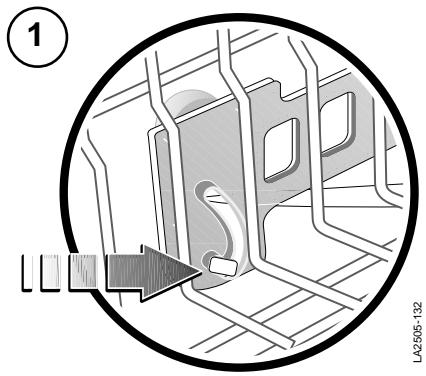

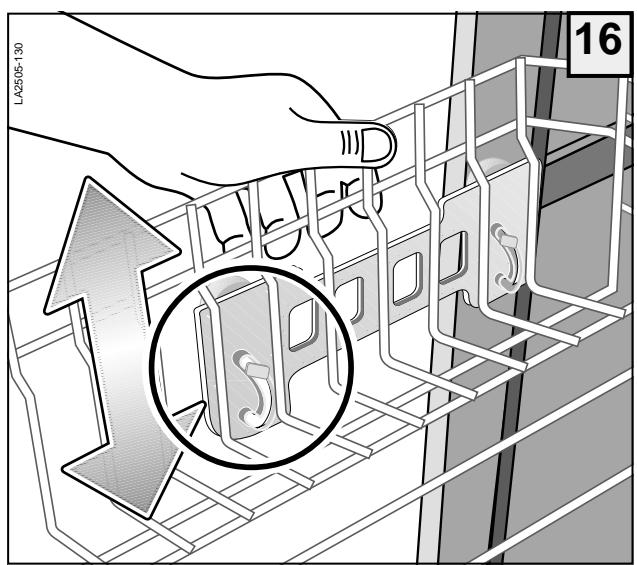

Regolazione altezza cestello superiore.

Agendo sulla maniglia laterale (solo lato sinistro), è possibile regolare il cestello in altezza e inclinazione.

1 Regolazione posizione orizzontale

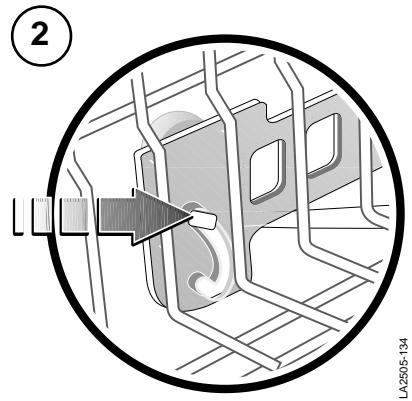

2 Regolazione posizione inclinata

Estrazione del cestello superiore

Il cestello superiore più essere estratto dalle guide come rappresentato nella figura.

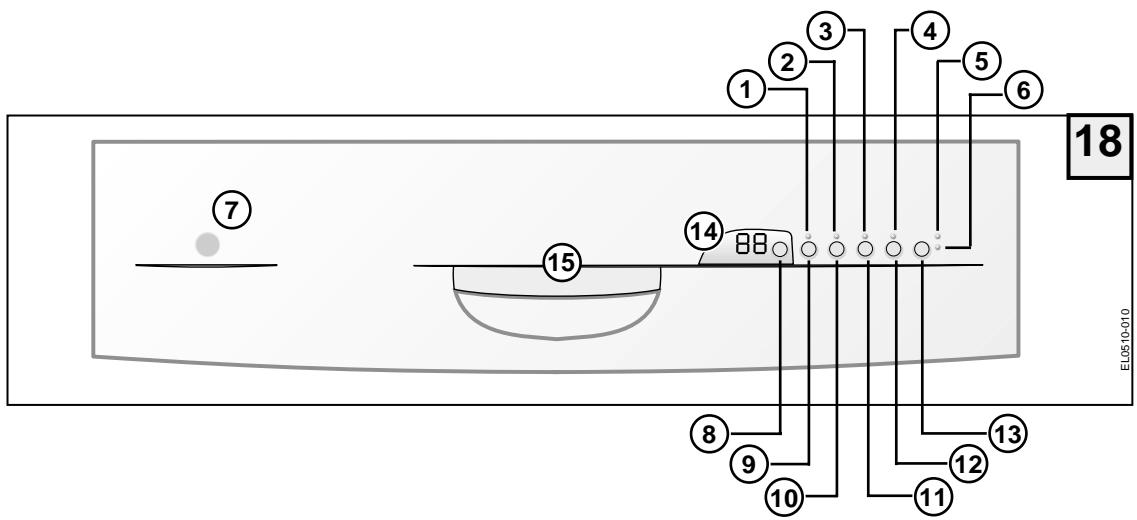

Descrizione elementi di comando e individazione

Led diindicazione

1) Indicazione ridardo partenza (Delay)
2) Indicazione mezzo carico
3) Indicazione esclusione prelimavaggio
4) Indicazione asciugatura
5) Indicazione mancanza sale
6) Indicazione mancanza Brillantante

Tasti commande

7) Acceso/spento
8) Sezione programmi
9) Sezione ritardo partenza (Delay)
10) Selezione mezzo carico
11) Selezione esclusione prelimavaggio

12) Selezione asciugatura
13) Start/stop/pausa programma
14) Display multifunzione
15) Maniglia aperture porta

Avviamento

Dopo il controlo della quantità di sale di rigenerazione e brillantante, aprite completamente il rubinetto dell'acqua, disponete le stoviglie nei cestelli, versare il detersivo nel suo contentatore e il detersivo per il prelimavaggio (se necessario) e chiudete la porta frontale.

Procedete come segue:

• Azionate il tastingo "acceso-spento" (7). Si illumina il Display (14)

Selezione programmi

• Selezionate il programma desideratotramite itastoto8(selezione programmi)
• Premete il tasting/pausa programmà 13, dopo il segnale acustico di individazione inizio programma, la macchina svolge automaticamente la fase di lavaggio.

Nota: Sul Display viene visualizzata la durata del programma impostato.

E' consigliabile non aprire la lavastoviglie durante il lavaggio.

Opzioni

(n.b. le varie opzioni vanno selezionate prima di avviare il ciclo di lavaggio)

• Ritardo di partenza (Delay) (9); le impostazioni di ritardo (da 1h a 16h) vengono visualizzate sul Display e contemporaneamente il led corrispondente inizia a lampeggiare per tutte la durata del ritardo impostato.

Per ave la conferma dell'opzione impostata, sul Display deve comparire il nr. programmà preselezionato.

• Mezzo carico (10); selezionando le modalita' di lavaggio tramite quello tasto, sul Display vengono riportate le seguenti indicazioni ((=)lavaggio cestello superiore, )_=)lavaggio cestello inferiore), il led corrispondente si illumina.

Per avere la conferma dell'opzione impostata, sul Display delve comparire il nr. programm preselezionato.

• Esclusione prelavaggio (11); esta opzione e'abilitata solo in quei programmi previsti di prelavaggio. Premendo il tasting si illuminata il led corrispondente.

Per ave la conferma dell'opzione impostata, sul Display deve comparire il nr. programm preselezionato.

• Asciuagatura (12); esta opzioneiene eseguita automaticamente nei programmi dove previsto, (vedi tabella programmi). Per variare l'impostazione dell'asciugatura si deve premere il tasto asciuagatura (12) prima dell'avvio del programma, nel Display verra'indicato come segue:

A0 = non asciuga - A1 = Asciugatura 20' - A2 = Asciugatura 35' - A3 = Asciugatura 45'

il led correpondente sul pannello comandi si illumina.

Per ave la conferma dell'opzione impostata sul Display deve comparire il nr. programm preselezionato.

• Nota: Nei modelli dove non è previsto il ventilatore di ascugatura tale opzione è da considerarsi come un tempo di attesa di fine ciclo.

• Descrizione tasto Start/stop/pausa(13)

• Esegue l'avvio dei programmi di lavaggio, (il suono del buzzer conferma l'inizio (7) programmà).

• Quando si accende la macchina con il pulsante Marcia/Arresto (ON/OFF), il display indica il numero dell'ultimo programma eseguito. In caso che il programma precedentamente eseguito non sia terminato il display lampeggiera il numero di quello programma, per farlo ripartire sare sfferiente premere il tasto "START"13), automaticamente sul display comparirà il tempo residuo per finire il ciclo.

(Tale situazione si verifica agli qualvolta si après la macchina quando sta eseguendo un programma).

• Se premuto durante il lavaggio per un tempo inferiore a 5" mette la macchina in pausa, nel Display lampeggia il nr. del programma impostato, (è possible in questo caso aggiuungere o togliere stoviglia ecc.). Per continuare il programma di lavaggio chiudere la porta e ripremere il tasto (13).

• Impostazioni errate dei programmi (cambio programma)

• Resettare tramite il tasting Start/stop/pausa (13), tenere premuto finche' il buzzer non smette di suonare (serie di beep).

Ripetere I'operazione "selectione programmi".

Note:Se il programma e'iniziato e ha superato la fase di carico acqua, sul Display compare la sigla "Di", di seguito la macchina scarica dopo il suono prolongato del buzzer, sul Display compare l'impostazione del programma pre-impostato.

A Anything's gonna be a good idea to have a macchina e' pronta per una nuova impostazione.

• Nota: Una volta aperta la porta, pigiare sempre il tasting Start 13 per fare ripartire la lavastoviglie.

• Attivazione/Esclusione dell'indicatore sonoro (buzzer)

b0 = Indicatore sonoro DISATTIVATO

b1 = Indicatore sonoro ATTIVATO

Per accedere all'impostazione dell'INDICATORE SONORO (BUZZER), tenere premuto il tasto PROGRAMMA 8 all'accensione della macchina. Viene visualizzato sul Display, l'attuale impostazione "b1".

Per modificare quest'impostazione, premere lo stesso tasto fino a selezionare lo stato dell'Indicatore Sonoro desiderato. Attendere circa 6 secondi, alla modificare la scelta, in seguito il suono del BUZZER conferma l'avvenuta memorizzazione.

• Fine ciclo

Finito il ciclo di lavaggio sul Display ⑭ il numero programma rimane acceso fisso, se lampeggia attendere la fine del lavaggio.

• Verifica funzioni

E' possibile visualizzare le varie funzioni durante le fasi di lavaggio nel seguente modo:

Premendo il tasto selezione programmi 8, sul Display viene visualizzato il nr. del programma preimpostato; Premendo il tasto mezzo carico 10, sul Display viene visualizzata la zona di lavaggio superiore o inferiore;

Premendo il tasto asciugatura 12 , sul Display viene visualizzato il livello di asciugatura.

Arresto

Dopo il ciclo di lavaggio, la lavastoviglie si ferma automaticamente, il suono prolongato del buzzer conferma la fine del ciclo di lavaggio. Per spegnerla, premere il bottone acceso/spento ⑦. Dop ogni ciclo di lavaggio, chiudere assolutamente il rubinetto dell'acqua per isolare la lavastoviglie alla rete di approvvigionamento idrico.

Tabella dei programmi di lavaggio

Programmi	Numero programma	PULSANTI	DETERSIVO		Stoviglie e tipo di sporco	Descrizione programmi	Durata* (1)
		Accesso Spento	Pre-lavaggio	Lavaggio
Ammollo	P1	•			Pentole e stoviglia fino al prossi-mo ciclo di lavaggio	Lavaggio breve a freddo in modo da non far attaccare i resti del cibo alle stoviglia	11'
Intensivo 70°C	P2	•	•	•	Stoviglia molto sporche (con eccezione di parti delicate)	1 Prelavaggio caldo - Lavaggio principale3 risciacqu (2 freddo - 1 caldo) Asciugatura	2h
Normale 60°C (EN 50242)	P3	•	•	•	Stoviglia mediamente sporche (con eccezione di parti delicate)	1 Prelavaggio freddo - Lavaggio principale2 risciacqu (1 freddo - 1 caldo) Asciugatura	2h 17'
Delicato 60°C	P4	•		•	Stoviglia delicate molto sporche	Lavaggio principale2 risciacqu (1 freddo - 1 caldo) Asciugatura	1h 40'
Normale 40°C	P5	•	•	•	Stoviglia normalmente sporche	1 Prelavaggio freddo - Lavaggio principale2 risciacqu (1 freddo - 1 caldo)	49'
Rapidò 40°C	P6	•		•	Stoviglia molto sporche	Lavaggio principale2 risciacqu (1 freddo - 1 caldo)	39'
Biologico 60°C	P7	•		•	Pentole e stoviglia	Lavaggio principale3 risciacqu (2 freddi - 1 caldo) Asciugatura	1h 38'
Energico 70°C	P8	•	•	•	Pentole e stoviglia molto sporche	1 Prelavaggio caldo - Lavaggio principale3 risciacqu (2 freddi - 1 caldo) Asciugatura	2h 11'

(1) N.B. Durata indicativa dei tempi di lavaggio inclusa la durata dell'asciugatura nei programmi dove previsto. Tempo di asciugatura "impostazione di default in A2=35".
(*) Nel programma P1 è possible abilitare l'impostazione asciugatura (vedi paragrafo opzioni); in quello modo si ottiene un programma di risciacquo caldo con asciugatura (SCALDAPIATTI) con le seguenti impostazioni:
A1 lava a 65^ asciuga 20' - A2 lava a 60^ asciuga 35' - A3 lava a 50^ asciuga 45'.

MANUTENZIONE

7.1 PULIZIA DEGLI IRRORATORI

Gli irroratori sono facilitamente asportabili per consentire la periodica pulizia degli ugelli e per prevenire possibili otturazioni.

Lavateli accuramente sotto un getto d'acqua e rimontateli nelle proprie sedi.

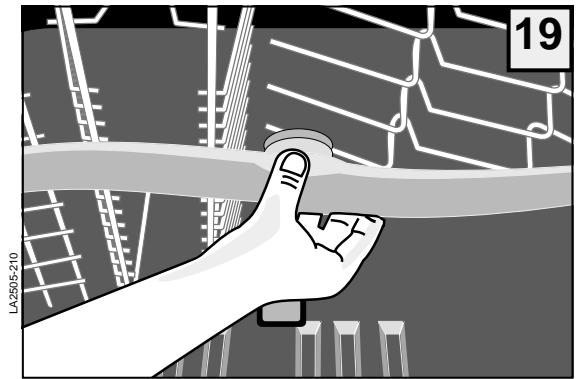

Per smontare l'irroratore superiore:

Svitate il supporto dell'irroratore in senso antiorario

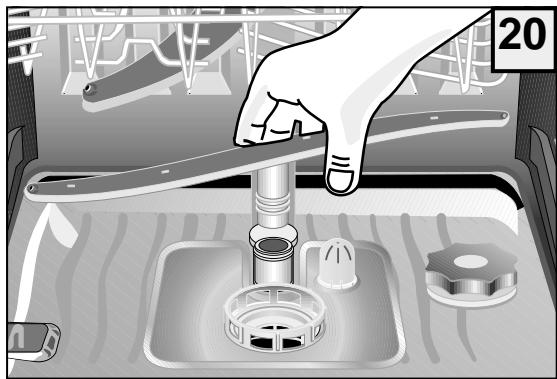

Per smontare l'irroratore inferiore:

LA2505-220

Tirate l'irroratore verso l'alto e sfilatelo

7.2 PULIZIA DEI FILTRI

Dopo agli lavaggio è opportuno ispezionare il gruppo filtrante e ripulirlo da eventuali depositi agendo nel seguente modo:

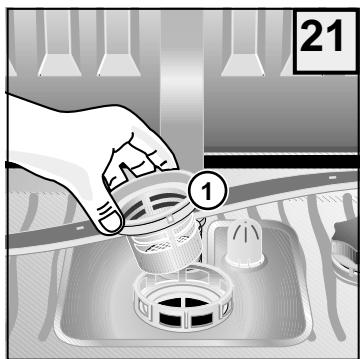

• Estraete ilhetto centrale 1.

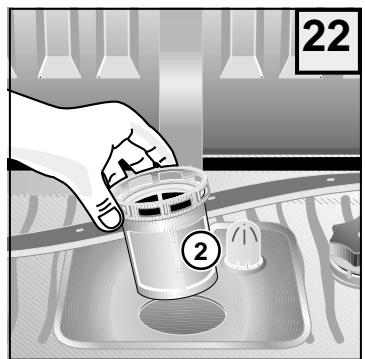

• Sfilate ilhetto esterno a pozzetto 2.

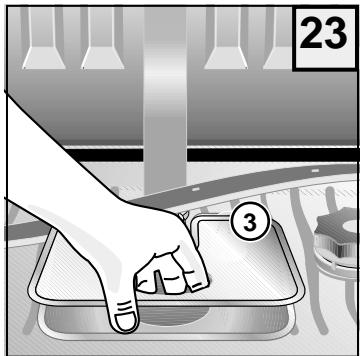

• Rimuovete la griglia mobile 3.

Tutti i componenti vanno puliti in acqua corrente. è indispensable Bale pulire con attenzione i filtri in quanto la lavastoviglie non potrà funzionare con i filtri ostruiti.

Vi raccomandiamo di rimettere a postingsuliti per evitare danni alla pompa di lavaggio.

LA2505-180

LA2505-190

LA2505-200

7.3 PULIZIA DELLE SUPERFICI ESTERNE ALLA MACCHINA

Le superfici della macchina, di metallo e di plastica del frontalino, devono essere pulite periodicamente con un panno morbido ed umido. Non usate mai acidi o detergenti abrasivi.

Messa fuori servizio prolongata.

Se la lavastoviglie non viene usata per un lungo periodo, si deve procedere come segue:

• Fate girare due programmi di ammollo.
• Staccate la spina alla rete elettrica.
• Scollegate il tubo di alimentazione dell'acqua.
• Lasciate leggermente aperta la porta frontale per evitare la formazione di cattivo odore.

7.4 TABELLA CODICI DI ERRORE

Errone	Quando si verifica	Controlli da effettuare	Azioni da fare
E1	Durante il carico dell'accqua (il programma si ferma)	- Rubinetto chiuso - Filtro tubo di carico ostruito - Tubo di scarico a terra - Tubo di scarico rotto - Tubo di alimentazione acquaiegato - Insufficiente pressione dell'accua	- Resettare la lavastoviglia - Verificare - Resettare la lavastoviglia - Chiamare il centro di assistenza autorizzato - Resettare la lavastoviglia - Verificare se c'è pressione
E2	A fine ciclo	- Ripetere il ciclo di lavaggio	- Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di erre
E4	A fine ciclo	- Insufficiente pressione dell'accua - La valvola contalitri non funziona	- Verificare se c'è pressione - Chiamare il centro di assistenza autorizzato
E5	A fine ciclo	- Tubo di scaricoiegato - Il sifone è ostruito - Pompa di scarico bloccata	- Verificare - Verificare - Chiamare il centro di assistenza autorizzato
E6	A fine ciclo	- Griglie filtrato intasate - Pentola rovesciata	- Pulire le griglie filtrato - Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio
E7	A fine ciclo	- Ripetere il ciclo di lavaggio	- Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di erre

N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di erre.

Controllare prima se è possibile eliminare personalmente eventuali piccoli difetti dell'apparecchio con l'ausilio delle seguenti istruzioni. Se queste informazioni non sono di alcun aiuto per risolverve il problema, mettersi in contatto con il servizio technique assistenza clienti.

• Il programma non si avvia.

• I fusibili dell'impiano interno sono difettosi? L'apparecchio é allacciato alla rete elettrica?

• Lo sportello é chiuso correttamente? Premere sullo sportello per chiuderlo completeness.

• Non entra acqua nell'apparecchio.

• Il rubinetto dell'accua è aperto?

• Il filtrtoippo fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente il filtrto.

• Il tubo di carico dell'acqua presente delle strozzature? Controllate il tubo.

• L'indicazione di decorso del programma rimane ferma all'inizio del lavaggio.

• Il rubinetto dell'acqua è completamente aperto?

• Ilhetto posto fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente ilhetto.

• La pressione minima dell'acqua è almeno di 0,05 MPa?

• L'acqua non viene scaricata.

• Il tubo di scarico presente delle strozzature? Controllate l'installazione del tubo.

• Il sifone è otturato? Controllate il sifone.

• Le stoviglie non diventano pulite.

• Il programma selezionato è adatto al tipo e al grado di sporco delle stoviglie?

• Le stoviglia sono sistmate in modo tale che il getto dell'acqua possa raggiungere la loro superficie interna ed esterna?
• I cestelli delle stoviglie non devono essere sovraccarichi.
• I bracci rotanti sono bloccati dalle stoviglie o da alcune posate?
• Tutti i filtri sul fondo del vano lavaggio sono puliti? I filtri sono messi al loro quello correttamente?
• La dose di detersivo introdotta è quella corretta?
• Il tubo discarico dell'accua è installato correttamente?
• C'è ancora sale speciale nel serbatoio del sale? Senza il sale speciale l'acqua non viene addolcita.

• L'impianto addolcotre dell'acqua è regolato in base alla durezza dell'acqua localmente erogata?

• Le stoviglie non si asciugano e rimangono apache.

• C'é ancora brillantante nel serbatoio?

• I bicchieri e le stoviglie presentano delle striature, striscie, macchie lattiginose oppure una patina blu lucente.
• Durante il risciacquo viene prelevata una dose eccessiva di brillantante. Diminuire il dosaggio di brillantante.
• I bicchieri e le stoviglie presentano macchie di gobce d'acqua ormai asciutte.
• Durante il risciacquo viene prelevata una dose insufficiente di brillantante? Aumentare il dosaggio di brillantante.

Avverenza!

Dato che la lavastoviglie è stata collaudata e controllata accuratamente in fabbrica, si potranno trovare per questo delle goccioline di acqua che scompariranno dopo il primo lavaggio.
