VS 460 - Televisore HAMA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videotrasmettitore - Sistema di trasmissione audio/video senza fili
Marca	HAMA
Modello	VS 460
Alimentazione	6 V CC (tramite adattatore di rete 220-240 V~50 Hz)
Frequenza di trasmissione	2,4 GHz (4 canali: A: 2,414 GHz, B: 2,432 GHz, C: 2,450 GHz, D: 2,468 GHz)
Frequenza ritorno telecomando	433,92 MHz
Potenza di emissione	10 mW
Portata massima in campo libero	30 metri
Numero di canali	4 (VS 460) / 3 (VS 460SP)
Connettività	Ingresso/uscita peritel (SCART) e RCA/Cinch (Audio L/R, Video)
Estensione infrarossa	3 celle infrarosse per comando a distanza dalla stanza secondaria
Sicurezza	Non aprire l'apparecchio; scollegare in caso di temporale o odore di bruciato; evitare umidità e schizzi
Temperatura ambiente massima	40 °C (stimato)
Umidità ambiente massima	85 % UR
Manutenzione e pulizia	Panno morbido e detergente neutro; evitare solventi, alcol e abrasivi
Uso previsto	Solo per uso domestico interno
Riparabilità	Non aprire; contattare un professionista autorizzato
Informazioni generali	Consente di trasmettere il segnale audio/video da una sorgente principale a un televisore secondario senza fili, con possibilità di controllare i dispositivi tramite telecomando infrarosso

Domande frequenti - VS 460 HAMA

Come installare il trasmettitore del HAMA VS 460?

Posizionare il trasmettitore vicino alla sorgente (videoregistratore, lettore DVD). Collegarlo utilizzando i cavi peritel o RCA rispettando i colori (giallo per video, rosso/bianco per audio). Collegare l'alimentazione di rete, estendere l'antenna e orientarla verso la stanza del televisore secondario. Accendere il trasmettitore (ON).

Come installare il ricevitore del HAMA VS 460?

Posizionare il ricevitore vicino al televisore secondario. Collegarlo al televisore tramite cavo RCA o peritel. Estendere l'antenna e orientarla verso il trasmettitore. Collegare l'alimentazione di rete e accendere il ricevitore (ON).

Perché non c'è immagine sul televisore secondario?

Verificare che trasmettitore e ricevitore siano accesi (posizione ON) e che i selettori di canale siano sulla stessa posizione. Assicurarsi che i cavi siano collegati correttamente. Selezionare il giusto ingresso AV sul televisore secondario.

Come migliorare la qualità dell'immagine o del suono?

Regolare l'orientamento delle antenne del trasmettitore e del ricevitore. Allontanare gli apparecchi che causano interferenze (microonde, telefoni DECT, altoparlanti non schermati). Provare a cambiare canale selezionando un'altra posizione identica su entrambi i dispositivi.

Posso usare il HAMA VS 460 con un decoder (Canal+, TPS)?

Sì, l'immagine del decoder deve passare attraverso un videoregistratore acceso in modalità AV2 o sul canale codificato. Consultare i manuali dei dispositivi per i collegamenti specifici.

Qual è la portata massima del HAMA VS 460?

La portata è di circa 30 metri in campo libero. In interni, è ridotta e dipende dai materiali (muri, pareti divisorie).

Come trasmettere le immagini di più dispositivi (videoregistratore, lettore DVD, satellite)?

Collegare i dispositivi in serie utilizzando le prese peritel. L'ultimo dispositivo deve avere una presa peritel libera per collegare il trasmettitore. Consultare gli schemi delle istruzioni e i manuali dei dispositivi.

Cosa fare in caso di assenza prolungata o temporale?

Spegnere l'apparecchio con l'interruttore on/off. Per un isolamento completo, scollegare la spina di rete dalla presa. In caso di temporale, scollegare l'apparecchio per evitare sovraccarichi elettrici.

Come pulire il HAMA VS 460?

Utilizzare un panno morbido e un detergente neutro. Non utilizzare solventi, prodotti abrasivi o a base di alcol.

Posso usare il HAMA VS 460 all'esterno?

No, l'apparecchio è progettato solo per uso interno. Non deve essere esposto a pioggia o umidità.

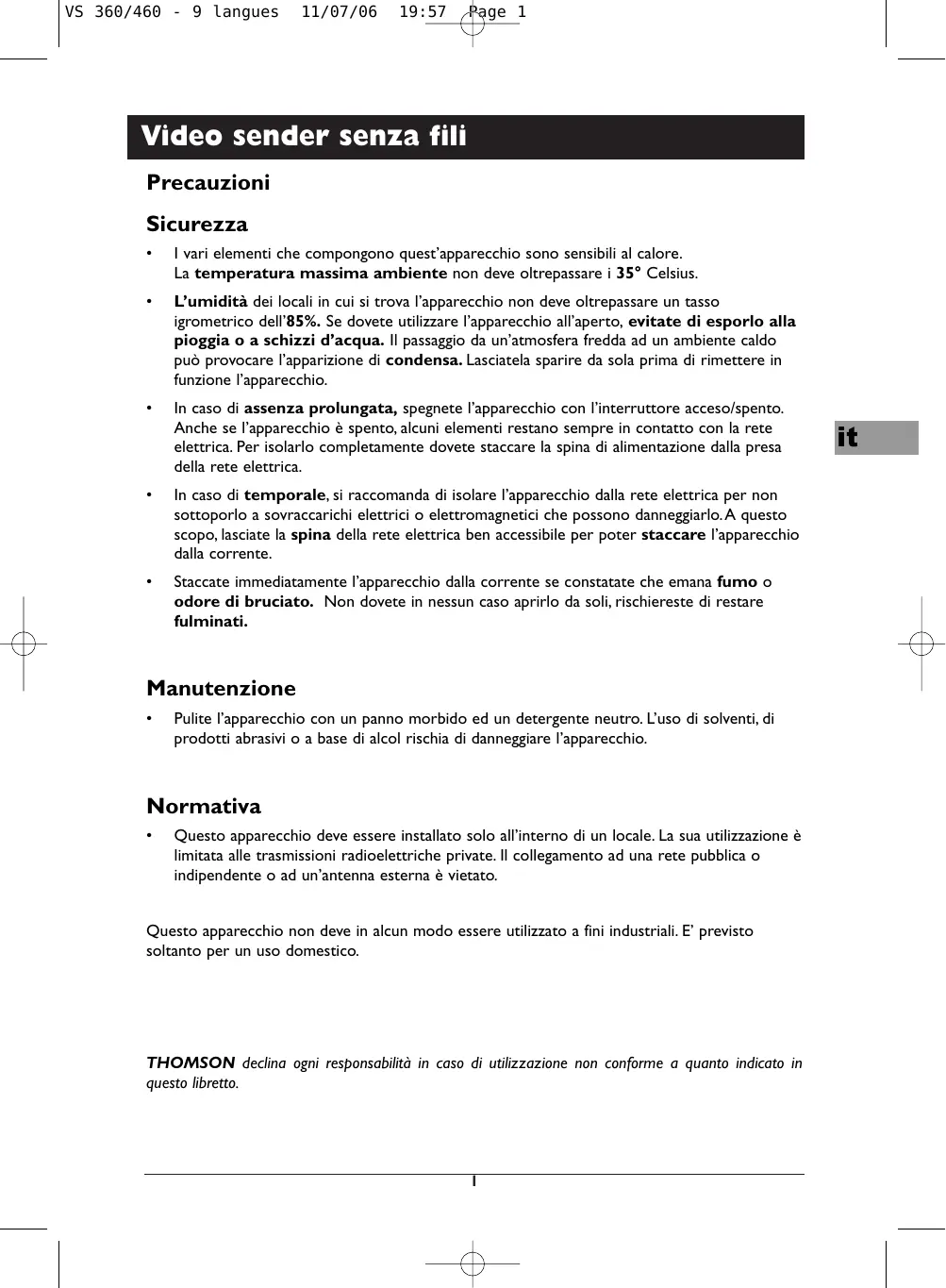

MANUALE UTENTE VS 460 HAMA

Manuale di utilizzazione

I vari elementi che compongono quest'apparecchio sono sensibili al calore. La temperatura massima ambiente non deve oltrepassare i 35^ Celsius.
L'umidità dei locali in cui si trovare l'apparecchio non deve otrepassare un tasso igrometrico dell'85%. Se dovete utilizzato l'apparecchio all'aperto, evitate di esporlo alla pioggia o a schizzi d'acqua. Il passaggio da un'atmosfera fredda ad un ambiente caldo cui po provocare l'apparizione di condensa. Lasciatela spare da sola prima di rimettere in funzione l'apparecchio.
- In caso di assenza prolungata, spegnete l'apparecchio con l'interruttore acceso/spento. Anche se l'apparecchio è spento, alcuni elementi restano sempre in contatto con la rete elettrica. Per isolarlo completamente dovete staccare la spina di alimentazione dalla presa della rete elettrica.
- In caso di temporale, si raccomanda di isolare l'apparecchio alla rete elettrica per non sottoporlo a sovraccarichi elettrici o elettromagnetic che possono dannegiarlo. A quello scopo, lasciate la spina della rete elettrica ben accessibile per poter staccare l'apparecchio alla corrente.
- Staccate immediamente l'apparecchio alla corrente se constatate che emana fumo o odore di bruciato. Non dovete in nessun caso aprirlo da soli, rischiereste di restare fulminati.

Manutenzione

• Pulite l'apparecchio con un panno morbido ed un detergente neutro. L'uso di solventi, di prodotti abrasivi o a base di alcol rischia di danneggiare l'apparecchio.

Normativa

• Questo apparecchio deve essere installato solo all'interno di un locale. La sua utilizzazione è limitata alle trasmissioni radioeletriche private. Il collegamento ad una rete pubblica o independente o ad un'antenna esterna è vietato.

Questo apparecchio non delve in alcun modo essere utilizzato a fini industriali. E' previsto sostanto per un uso domestico.

THOMSON declina agli responsabilità in caso di utilizzazione non conforme a quanto indicate in quello libretto.

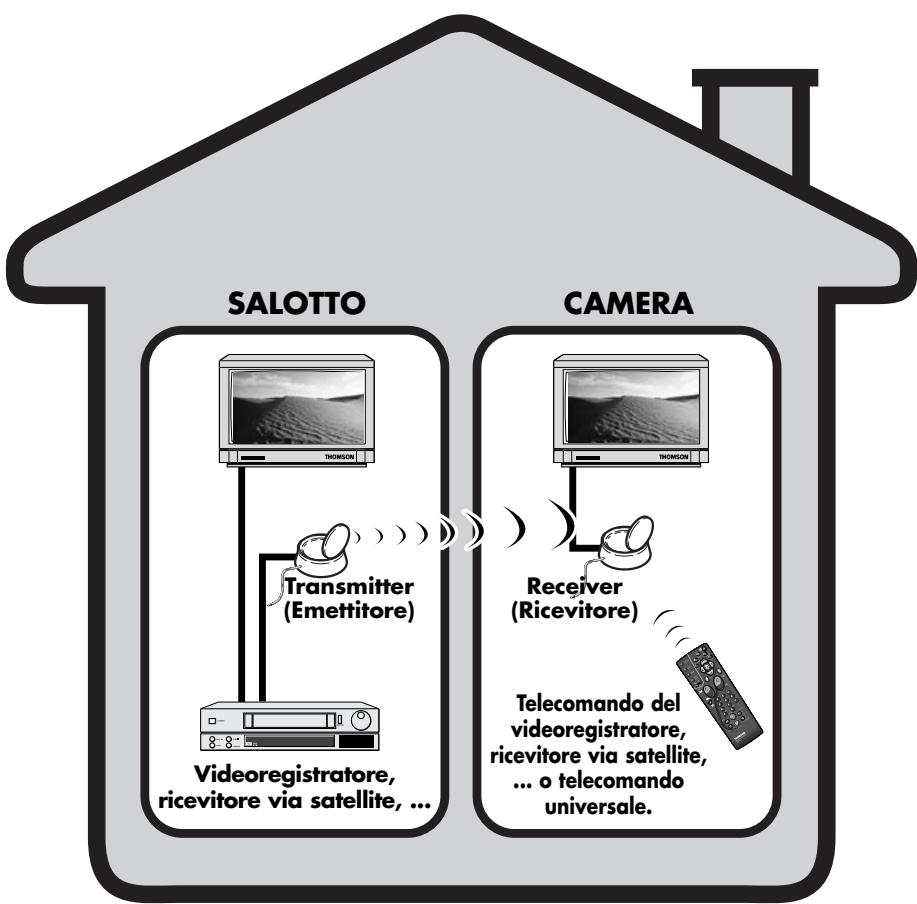

Principi di funzionamento

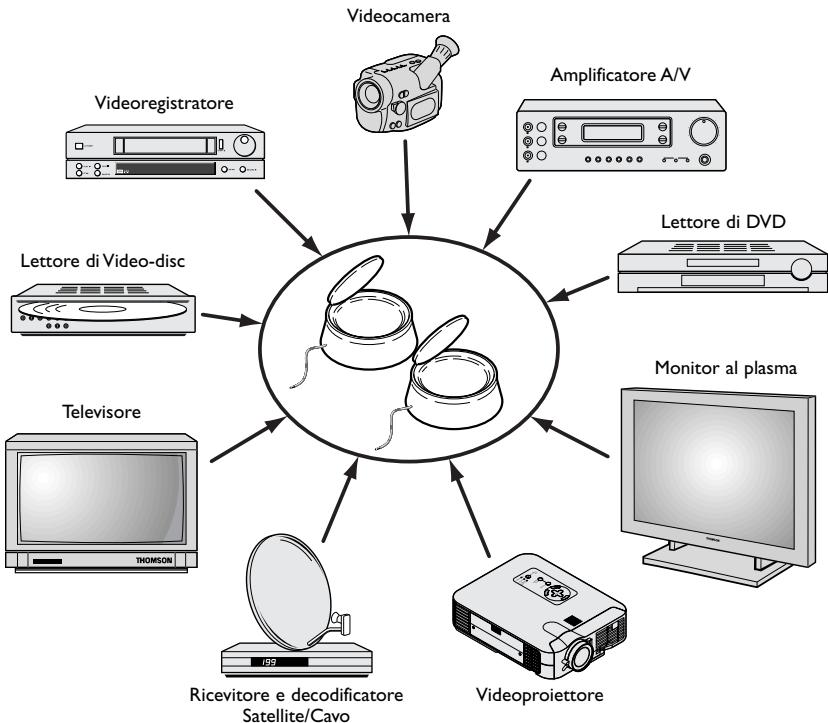

A che casa serve quello apparecchio?

La diffusione di musica è possible se si collega l'emettitore a una fonte (AUDIO OUT) e il ricevitore a un amplificatore (AUDIO IN) in un'altra stanza. In quello caso, occorre procurarsi I cavo cinch / cinch (non fornito).

Se si possie de un monitor al plasma o un videoproiettre Thomson, il Video Sender ne facilitera l'installazione nel luogo desiderato grazie all'eliminazione dei problemi legati alla lunghezza dei cavi di connessione.

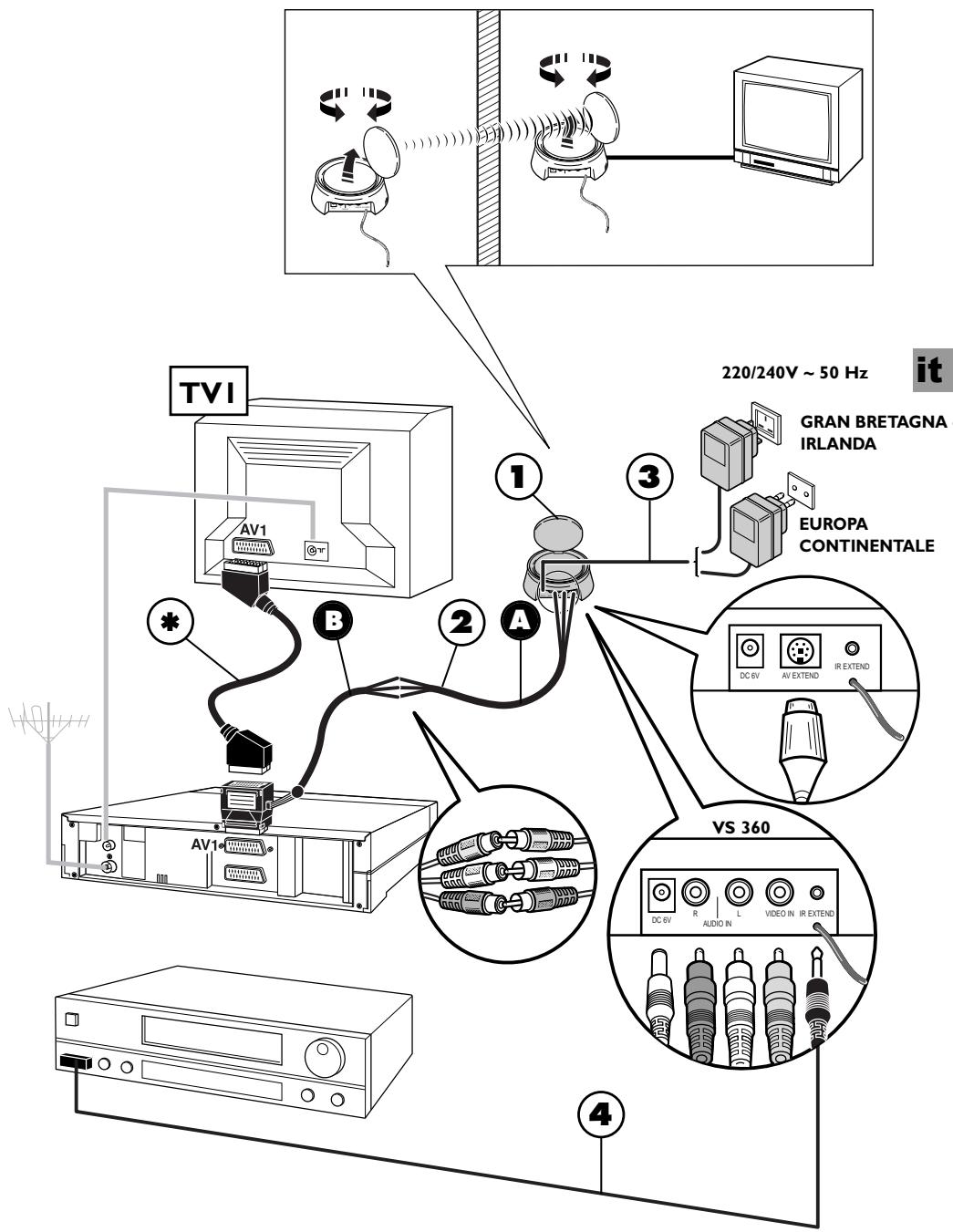

Installazione dell'emittente

I. Collocare l'emettitore (I) in prossimità dell'apparecchio (videoregistratore,lettore DVD...) di cui si desiderano diffondere le immagini e il suono e collegarlo mediate i due cordoni (2A et 2B) rispettotando i colori delle 3 spine cinch (rosso e bianco per l'audio, giallo per il video). Collegare la spine peritel a una presa del videoregistratore o del lettuce DVD (AVI). Procurarsi un cavo SCART-Peritel (non fornito) e collegare il teilevisore all'adattatore 2B più collegato al videoregistratore o lettuce DVD (cfr: il significo * della pagina 5).
2. Collegate l'alimentazione rete elettrica (3) all'emittente e ad una presa rete elettrica 220 / 240V 50Hz .
3. Spiegare l'antenna dell'emettitore (I) on precauzione e orientarla in direzione della stanza del secondo tevisore (TV2). Le antennae circolari devono essere orientate in modo che le superfici che recano le iscrizioni siano rivolte l'une verso l'altra. Accendere (posizione ON) l'emettitore e il ricevitatore mediante il pulsante ON/OFF situato al di quello e sul dato. Collocare il selettore di canale dell'emettitore e del ricevitatore sulla stessa posizione (stessa lettera).
4. Installate il cavo (4) rispettoando le seguenti tapping:

• collegate la spina jack nella presa IR EXTEND,
• svolgete il cav o mettete una cellula nelle vicinanze della finestra ad infrarossi dell'apparecchio da comandare (videoregistratore o altro),
• dopo l'installazione del ricevitatore (vedere pagine 6 e 7), chiedere a una persona di utilizzare il telecomando dell'apparecchio da comandare alla stanza in cui si trovà il secondo teilevisore (TV2),

• spostando lacelluladavanti all'apparecchio da comandare potrete determinare il punto che permette di comandarlo partendo dall'altra stanza.Dovrete incollarvi la cellula.Di solito si trattadiuna zona trasparente più o meno grande situata sulla faccia avanti.

• Rimuovere la carta protettiva dalla parte autoadesiva della cellula infrarossa del cordone (4) e incollarla sulla finestra infrarossa dell'apparecchio da telecomandare. Il cordone è munito di 3 cellule per consentire la diffusione delle immagini e del suono di 3 apparecchi collegati al teilevisore (TVI) (vedere schemaa 2 della pagina 10).

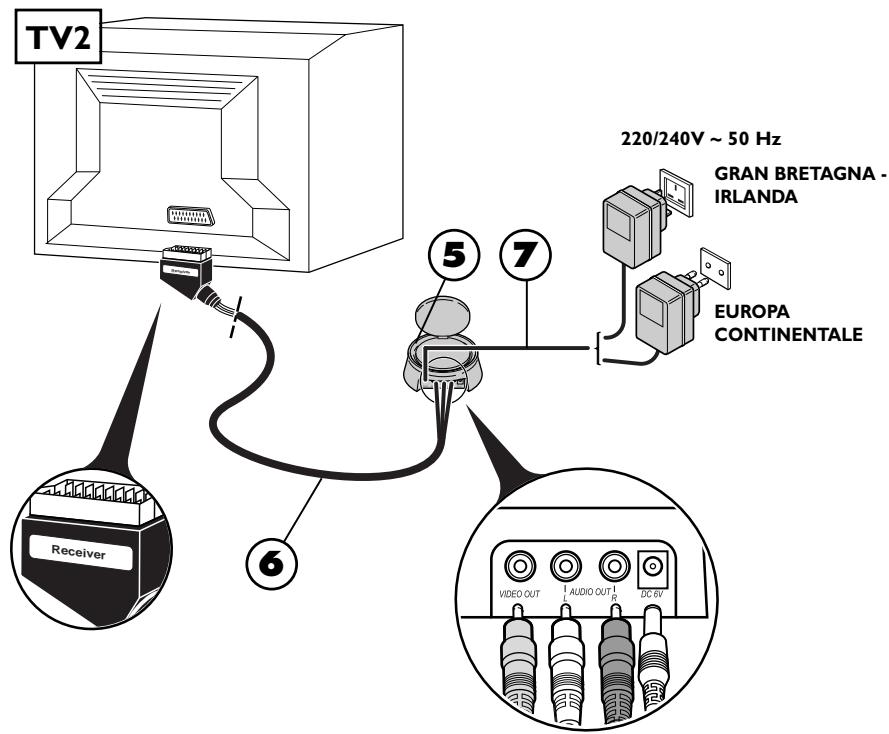

Installazione del ricevitore

I. Posizionate il ricevitore (5) su o nelle vicinanze del secondo tevisore.
2. Collegate il ricevitore (5) al secondo tevisore mediante il cavo (6) segundo le stesse raccomandazioni fatte per l'emittente.
3. Spiegare l'antenna del ricevitore (5) e orientarla in direzione del tevisore principale (TVI). Le antennae circolari devono essere orientate in modo che le superfici che recano le iscrizioni siano rivolte l'une verso l'altra.
4. Collegate l'alimentazione rete elettrica (7) al ricevitatore e ad una presa rete elettrica 220 / 240V 50Hz .

! L'ANTENNA consente la diffusione del segnale Audio-Video su una portata massima di 30 metri in Campo libero. All'interno di un'abitazione, Questa portata è inferiore e dipende dai materiali che le onde dovrannoattraversare.

! L'ANTENNA FLESSIBLE permette di comandare l'apparecchio del quale desiderate vedere le immagini a partire alla stanza in cui si trovva il secondo teilevisore (TV2).

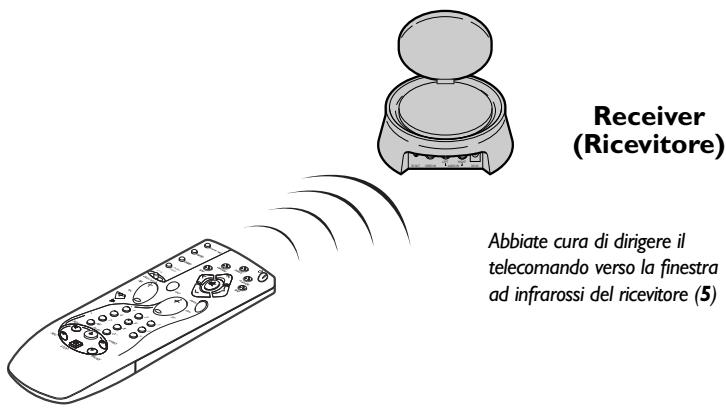

Utilizzazione

I. Mettete in funzione l'emittente (1) ed il ricevitore (5) mettendo i loro pulsanti ON/OFF in posizione ON.
2. Verificate che l'emittente ed il ricevitore sono sullo stesso canale verificando la posizione dei selettori sotto le loro scatole. Devono trovarsi sullo stesso canale (stessa lettera).
3. Mettete in funzione i vostri apparecchi (televisori, videoregistratore,...) nelle 2 stanze.
4. Mediente il telecomando dell'apparecchio di cui desiderate vedere le immagini e alla stanza dove si trovava il secondo tevisore (TV2) selezionate i canali o le funzioni digettura (o altri) secondo l'apparecchio che comanda.

Qualche particolarità di funzionamento:

Non ci sono immagini sul TV2? Se non ottenete l'imagine voluta sul secondo tevisore TV2, selezionate la presa AV alla quale è collegato il ricevitore (5) mediante il telecomando del tevisore.
- Decoder (Tele+, Canal+, TPS...) su TV2? Per essere visibile sul secondo tevisore (TV2), l'imagine di un decoder deve passare per un videoregistratore, acceso, in modalità AV2 o sul n^ di canale attribuito al canale codificato.
- Utilizzazione di uno schermo? Se il vosto secondo tevisore non possiede collegamento ad un'antenna esterna (ricezione hertziana) o se è un simplice schermo, potrete vedere i canali selezionando quelli del videoregistratore, alla stanza del secondo tevisore e mediante il telecomando del videoregistratore.
L'immagine è disturbata? Il funzionamento di alcuni apparenti (forno a micro-onde, Telefono digitale DECT, altoparlanti non schermati ecc...) più disturbare la trasmissione del segnale. Teneteli lontani dall'emittente e dal ricevitore o spegneteli.

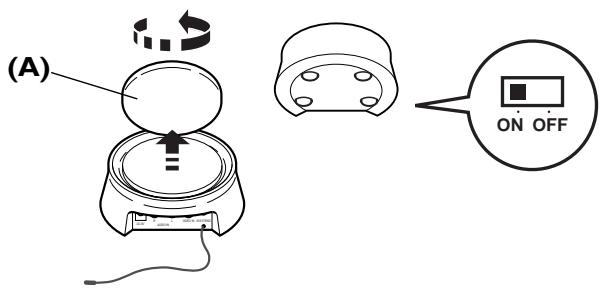

Miglioramento dell'immagine e del suono

Si otterrà un funzionamento ottimale del Video Sender orientando le antennes (A). Tuttavia, alcune riflessioni o altri effetti parasiti sono infloure sulla buona trasmissione del segnale. Basterà, alla, regolare nuovamente la posizione delle antennes, oppure spostare leggermente l'emettitore fino all'ottenimento di una riscezione perfetta.

Transmitter / Receiver (Emettitore) / (Ricevitore)

Se non ottene nessuna imagine,

verificate che l'emittente ed il ricevitore non siano stati invertiti (ogni scatola corrisponde si all'entrata sua all'uscita del segnale Audio/Video).Verificate che sono ben collegati ed in funzione (posizione ON). Verificate che il selettore dei canali è posizionato sulla stessa lettera.

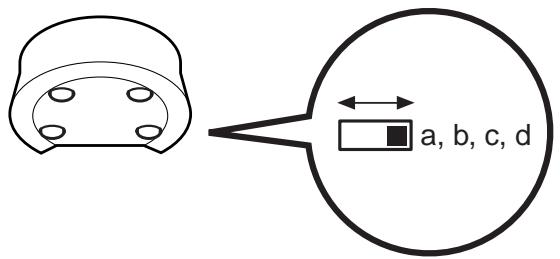

Se la trasmissione non è chiara o è disturbata,

scagliete un altro canale facendo attenzione a che siano identici sulle due scatole.

Transmitter / Receiver (Emettitore) / (Ricevitore)

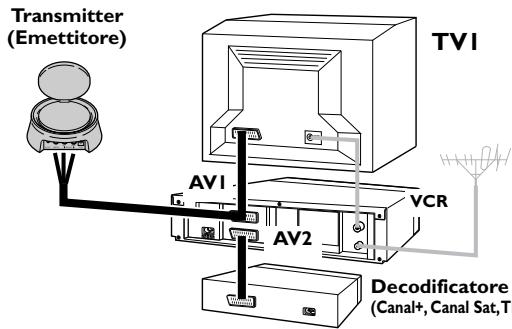

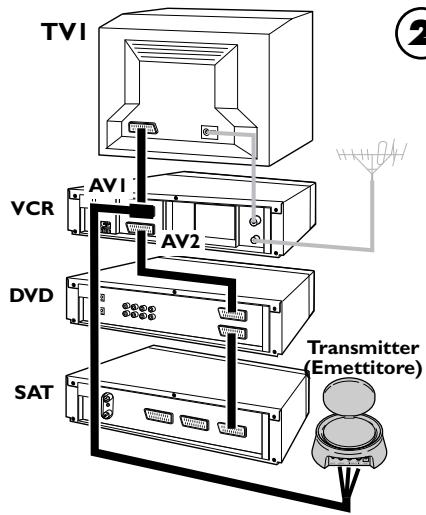

Diffusione delle immagini di diversi apparecchi

Se nell'impiano principale si possiedono più apparecchi (videoregistratore, ricevitore satellite, lecture DVD...) di cui si desidera diffondere le immagini e il suono verso un secondo tevisore, collegarli seguingle leindicazioni degli schemi proposti alla pagana segunte. In genere gli apparecchi sono collegati in series, e l'ultimo dispone di una presa scart libera che potrete utilizzare per collegare l'emittente.

! Questi schemi rappresentano alcune possibilità di collegamento il cui funzionamento dipende dai vostri apparentechi, dalles prese e dai segnali che fornisco. Esistono altri collegamenti che dovrete forse provare se gli schemi da 1 a 3 proposti non vi soddisfano. In questesi, fatevi aiutare dal vosto rivenditore.
! In linea generale, pensate a spagnere gli apparentechi non utilizzati. Consultate anche le istruzioni dei fabbricanti per sapere le particolarità eventuali di collegamento o di utilizzazione. Alcuni apparentechi possono richiedere una "programmazione" della presa scart del segnale in entrata.
! In tutti i casi l'emittente deve essere collegata su una presa scart che fornisce un segnale Audio-Video Out Fate riferimento alle istruzioni del fabbricante per verificarlo.

I collegamenti…

1
Decodificatore Satellite/Cavo
(Canal+, Canal Sat, TPS, Premiere, Telepiu, Via Digital...)

Caratteristiche tecniche

Alimentazione: 6V DC

VS 360/460 :4 canali (A:2.414 GHz - B:2.432 GHz - C:2.450 GHz - D:2.468 GHz)

VS 360U/460U :4 canali (A:2.414 GHz - B:2.432 GHz - C:2.450 GHz - D:2.468 GHz)

VS 360SP/460SP : 3 canali (A : 2.432 GHz - B : 2.450 GHz - C : 2.468 GHz)

Ritorno telecomando: 433,92 MHz

Potenza dell'emittente: 10 mW

Modello e numero di serie

Indirizzo del rivenditore
