MANUALE UTENTE KW-120-THX KLIPSCH

1. LEGGERE queste istruzioni.
2. CONSERVARLE.
3. RISPETTARE toute le awertenze.
4. SEGUIRE toutes le struczioni.
5. NON use questo appearecchio vicino all'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON ostruire nessuna aperture per l'aria. Installare segundo le istruzioni del produttore.
8. NON installare l'apparecchio presso fonti di calore come ad esempio radiatori, bucchette di uscita dell'aria di riscaldamento, forn o altri apparecchi (compresi amplificatori) che generano calore.
9. USARE SOLO gli accessori specificati dal produttore.
10. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o ravolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attenzione quando lo si sposta assiste all'apparecchio, per prevenir infortuni causati da un ribaltamento.
11. NON esporre l'apparecchio a gocciolamenti o spruzzi e accerar si che su diesso non siano collocati contentitori di liquido, per esempio vasi da fiori.

Il punto esclamativo all'interno di un triangolo equilatero segnala che il manuale allegato all'apparecchio contiene informazioni importanti sull'uso, sulla manutenzione e sulle riparazioni.

Il simbolo del fulmine all'interno di un triangolo equilatero avvisa della presenza di alte, tensioni non isolate all'interno dell'apparecchio, di livello tale da comportare il rischio di folgorazione.

AWERTENZA - per ridurre il rischio di scosse elettriche, non esporre l'apparecchio né alla pioggia né all'umidità.

AWERTENZA - non collocare sull'apparecchio sorgenti di fiamme libere, come candele.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE - non après: rischio di folgorazione. Le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

INFORMAZIONI SULL'ACQUISTO DEL PRODOTTO KLIPSCH

Grazie per aver acquistato quosti altoparlanti THX^® Ultra2TM Klipsch. Dopo lalettura di quello manuale e il collegamento del systema, gli altoparlanti saranno pronti per fornire le prestazioni garantite da altre 60 anni di progettazione rigorosa e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch, quosti altoparlanti includono la technologia di caricamento a tromba Klipsch Tractrix®, il concetto progettuale alla base della prima Klipschorn® sviluppata nel 1946 e di tutti i prodotti successivi. Il caricamento a tromba permetteagli altoparlanti di fornire alta sensibilità, bassa distorsione, risposta in frequenza piatta e ampia dispersione, il che si traduce nelle ineguagliabili caratteristiche di potenza, dettaglio e dinamica che sono il marchio del suono Klipsch.

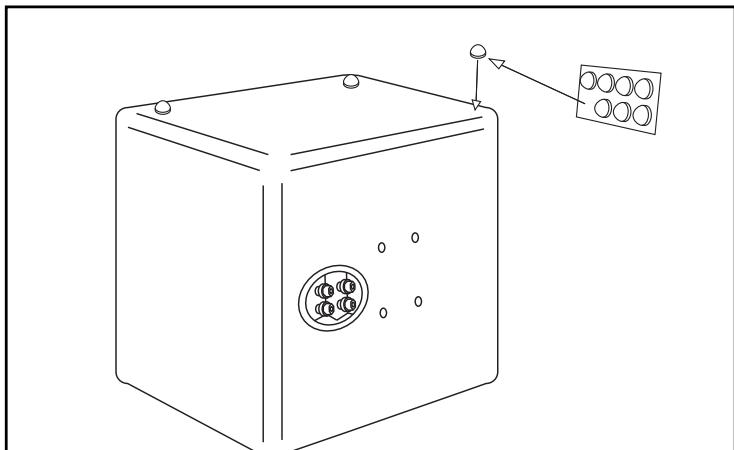

DISIMBALLAGGIO

Per estrarre gli altoparlanti dall'imballaggio, après la scatola e capovolgerla in modo che la parte aperta sia appoggiata su un ravolo o sul pavimento, e i lembi della scatola siano aperti verso l'esterno. Sollevare la scatola e allontanarla dall'unita. Rimuovere dall'altoparlante e alla griglia il materiale di imballaggio e rimetterlo nella scatola per conservarlo nel caso in cui l'apprecchio debba essere spedito in futuro. Per evitare di danneggiare l'altoparlante o la superficie su cui viene collocato, si consiglia di applicare i piedini di gomma adesivi forniti in dotazione (vedi figura 1).

Figure 1

COLLOCAZIONE

Questi altoparlanti THX Ultra2 raggiungono prestazioni ottimali quando vengono posizionati in conformità alle linee guida THX, sulle quali si basano queste istruzioni. è possible che sia necessario fare alcuni compromises o alcuni piccolo adattamento affinché l'aspetto delsystema nella stanza sa più gradevole. Gli altoparlanti sono stati progettati per produrre suono eccellenente in una gamma relativamente ampia di collocazioni nel formato base di una configurazione surround a 5.1, 6.1, o 7.1 canali. Questo èvero in particular modo per gli altoparlanti surround WDST™ (Wide Dispersion Surround Technology), che offrono molte più opzioni pratiche per il loro collocamento rispetto alle casse di concezione convenzionale. Alla fin fine,cio che conta veramente è che il suono sia di alta qualità e adatto all'home theater in uso.

Prima di trattare argomenti specifici, offriamo di seguito alcune considerazioni generali sulla collocazione degli alltoparlanti.

Regole generali

• Gli altoparlanti anteriors normalmente suonano meglio quando i tweetere sono approximativamente all'altezza degli orecchi di un ascoltatore in posizione seduta. Se ciò non è possible, come spesso accade per gli altoparlanti del canale centrale, cui essere utile inclinari leggermente in modo che puntino in direzione dell'area di ascolto. Gli altoparlanti del canale surround normalmente danno risultati migliorie se collocati a un livello leggermente superiore a quello degli orecchi di chi ascolta.
• Se si mettono gli altoparlanti su uno scaffale, cercare di sistemarli in modo che il margine anteriore delle casse sa almeno a filo con il davanti dello scaffale.
• Se possibile, posizionare ciascun alltoparlante in modo che le distance tra il woofer e il pavimento, la parete retrostante e la parete a fianco non siano tutte uguali. Puo essere utileanche sistemare gli alltoparanti anteriors destro e sinistro a distance diverse delle rispettive pareti laterali più vicine. Questa sistematicione sfalsata aiuita a rendere più lineare la gamma dei bassi.
• La risposta e l'uscita dei bassi di qualsiasi altoparlante dipendono fortemente alla sua distanza dai lati (pareti, pavimento, ecc.) del locale in cui si trovava. Spostando l'altoparlante più vicino a una parete, si augmente l'uscita dei bassi; allontanandolo, l'uscita si riduce. Pertanto, il livello dei bassi dell'altoparlante sare massimo se questo viene posto in un angolo; sare minimo al centro della stanza.

Configurazione del sistema

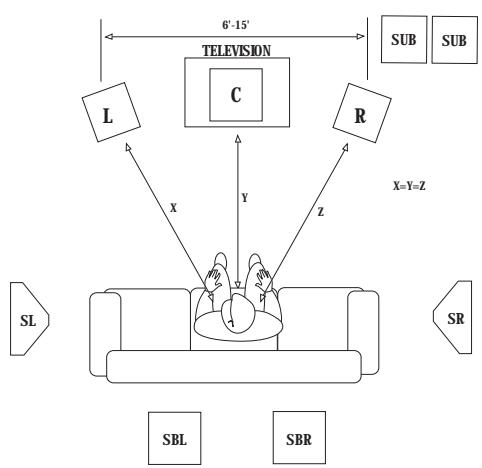

La figura 2 illustra una configurazione di altoparlanti a 7.1 canali a norma THX Ultra2 (la configurazione a 5.1 canali è identica, ma sono gli altoparlanti surround posteriori, dietro l'area di ascolto). Per i canali anteriors sinistro, centrale e destro vengono usati diffusori LCR KL-650-THX o KL-525-THX. Gli altoparlanti surround sinistro e destro sono diffusori WDST™ modello KS-525-THX. Gli altoparlanti surround posteriori sono LCR KL-650-THX o KL-525-THX, posti a distanza ravicinata l'uno dall'alto. In alcune INSTALLazioni, più essere preferibile useare il modello KS-525-THX per i canali surround posteriori, dato che sono di dimensioni minori. Inoltre,essoando di condizione WDST, sono particularmente adatti a但这a applicazione. I due subwoofer KW-120-THX sono necessari per soddisfare i requisiti di uscita massima THX Ultra2. Tuttavia,questa specifica presume l'uso di un locale molto ampio; ciò significica che in molte installazioni un solo KW-120-THX risultata essere più che sufficiente. L'amplificatore KA-1000-THX è adatto per l'amplificazione di uno o due subwoofer. Nei sistemi a due subwoofer, di solito è meglio collocarli a fianco l'uno dell'alto, piuttosto che distanziati.

Figure 2

Altoparlanti LCR anteriori

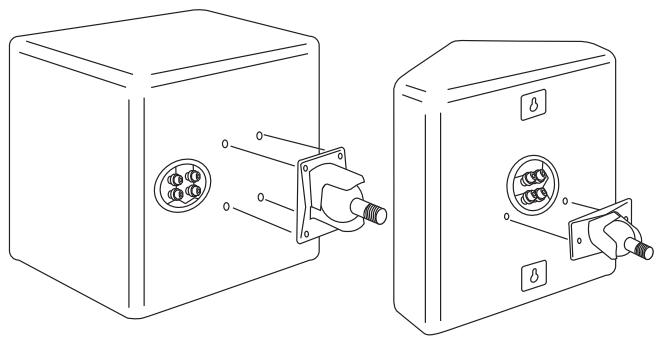

Normalmente, la configurazione predeve I'uso dello stesso modello (KL-650-THXs o KL-525-THX) per tutti gli alltoparanti, ma I'altoparlante centrale più essere diverso dagli altri. Ad esempio, si possono abbinare due KL-650-THX per i canali anteriors destro e sinistro e un KL-525-THX per il canale centrale. L'altoparlante per il canale centrale devesse essere posizionato al centro rispetto alla larghezza dello schermo teilevisivo, direttamente sopra o sosto quest'ultimo; nel caso di uno schermo di proiezione frontale acusticamente trasparente, vanno messi dietro adesso. Gli alltoparlanti deestro e sinistro devono essere equidistanti dallo schermo del teilevisore. La distanza dipende dalle dimensioni dello schermo. Indicativamente, collocarli in modo che i dedut alltoparlanti destro e sinistro e la posizione di ascolto formino un triangolo equilatero. Poiché l'altoparlante centrale aiuta ad anticorare il suono allo schermo, di solito è meglio tenere le casse laterali più distanti, anziche rawvicinarle. Gli alltoparlanti deestro e sinistro devono essere rivolti verso la posizione di ascolto, come illustrato nella figura 2. In alcune installations, cui essere preferibile montare a parete gli alltoparlanti LCR anteriors, piuttosto che appoggiarii su basi o su uno scaffale. I modelli KL-650-THX e KL-525-THX sono predisposti per I'uso di staffe OmniMount® series 60.0 per il fissaggio a parete o a soffitto (vedi figura 3). Consultare il manuale OmniMount per istruzioni dettagliae per l'installazione.

Figure 3

Altoparlanti surround destro e sinistro

Nelle installazioni a 5.1 o 7.1 canali, si consiglia il modello KS-525-THX per gli alltoparlanti surround destro e sinistro, che vanno collocati contro le pareti ai lati dell'area di ascolto, o fissati ad esse. Devono essere leggermente al di sopra degli orecchi di chi ascolta, ossia a 150 - 180~cm circa dal pavimento. Facoltativamente, specialmente nella configurazione a 5.1 canali, gli alltoparlanti possono essere spostati posteriormente lungo la parete, sono a un angolo di 20 gradi diaetro la posizione di ascolto. Il design Wide Dispersion Surround Technology, su cui si basa il modello KS-525-THX, offre una flessibilità notevolmente maggiore, dando buoni risultati in configurazioni che si discostano significativamente da quella ideale, se necessario. Il modello KS-525-THX dispon di scanalature per l'eventuale montaggio a parete. Basta inseire nel muro una vite o un chiodo delle dimensioni appropriate, lasciando la testa sporgere un poco alla parete per poter essere agganciata alla scanalatura. La vite o il chiodo devono essere anticorati saldamente, ad esempio usando dei tasselli. Gli alltoparlanti KS-525-THX sonoanche predispositi per I'uso di staffe OmniMount®serie 20.0 per il fissaggio a parete o a soffitto (vedi figura 3). Consultare il manuale OmniMount per istruzioni dettagliate per l'installazione.

Altoparlanti surround posteriori

Oltre ai diffusori surround destro e sinistro, le specifiche THX Ultra2 per unsystema a 7.1 canali prevedono l'uso di due altoparlanti surround posteriori a irradiamento frontale, posizionati a circa um metro I'uno dall'alto diaetro I'area di ascolto. Si consiglia l'uso di LCR KL-650-THX o KL-525-THX, posti su basi o, preferibilmente, montati sulla parete posteriore. Come i diffusori surround destro e sinistro, dovrebrero essere leggermente al di sopra degli orecchi di chi ascolta, ossia a 150 - 180~cm circa dal pavimento. In alcune installations, poi essere preferibile usare altoparlanti modello KS-525-THX per i canali surround posteriori, dato che sono di dimensioni minori. Inoltre,essoando concezione WDST,sono particolarmente adatti a esta applicazione. La distanza tra i diffusori surround KS-525-THX dovrebbe essere leggermente maggiore rispetto alla distanza tra gli LCR.

Subwoofer

I due subwoofer KW-120-THX e l'amplificatore KA-1000-THX sono necessari per soddisfare i requisiti di uscita massima THX Ultra2. Tuttavia, esta specifica presume I'uso di un locale molto ampio; ciò significà che in molte installazioni un solo KW-120-THX risulta essere più che sufficiente. Qosti diffusori garantisco eccellenti prestazioni in una vasta gamma di collocazioni, e si sono ottenere risultati ottimali seguito le simplici direttive indicate quello.

• Sebbene l'orientamento del subwoofer non sia affatto fondamentale, evitare di collocare la parte anteriore (driver) della cassa contro una parete.
• L'uscita del subwoofer augmente con l'avicinarsi dell'altoparlante alle pareti circostanti; la sua uscita è massima quando viene posto in un angolo. Se possible, posizionario sempre contro o vicino a una parete.
• Nella maggior parte dei locali, il subwoofer produce la risposta ai bassi più uniforme quando viene installato in un angolo, lontano da aperture come porte, ecc. Se possibile, questa è la collocazione consigliabile.
• Se si usa più di un subwoofer, normalmente si hanno i risultati migliori positionandoli affian CATI, piuttosto che distanziati l'uno dall'alto. Naturalmente, vi sono eccezioni a queste regole generali poiché agli locale e agli sistema ha caratteristiche che lo differenziano da qualsiasti alto. Collegato il subwoofer alsystema e completata la regolazione iniziale (consultare il manuale del KA-1000-THX per dettagli), è consigliabile continuare a sperimentare con i comandi fino alla messa a punto più soddisfacente.

COLLEGAMENTI

Note - Il corretto collegamento degli alltoparlianti all'amplificatore o al ricevitore è una componente essenziale della qualità del suono.Seguire queste istruzioni con attenzione. Connessioni scadenti sonocause malfunzionamenti o uomini all'amplificatore.

Gli altoparanti THX Ultra2 Klipsch sono cablate internamente con un apposto cavo, che impiega fili di rame purissimo di sezioni diverse, selezionati e avolti con cura per garantire la conduzione ottimale del segnale a tutte le frequenze. Per ottenere le migliorie prestazioni, collegare gli altoparanti all'amplificatore o al ricevitore con un cavo, o con un cavo di qualità equivalente, disponibile presso il rivenditore. (In dotazione con agli subwoofer KW-120-THX viene fornito un cavo per altoparanti da 6,10 m, certificato THX Ultra, con connettori di tipo professionale, per il facile collegamento con i jack del subwoofer e dell'amplificatore KA-1000-THX.) Si consiglia di usare un cavo in corda di rame di sezione pari o superiore a 1,30 mm2 (16 AWG). Usare un

cavo di sezione maggiore per lunghe distance, in modo da mantenere la corretta risposta in frequenza e limitare al minimo la perdita di potenza.

Sul retro di agli altoparlante KL-650-THX, KL-525-THX e KS-525-THX, sono presenti due coppie di morsetti: una per l'alimentazione del tweeter e l'altra per i woofer. Nel cabaggio convenzionale, queste coppie sono collegate assieme con ponticelli metallici placcati oro, che possono essere asportati per effettare il biwiring o la biomilificazione. Più avanti viene spiegato il normale collegamento singolo, seguito delle istruzioni per i collegamenti alternativi. Tutte le informazioni riguardanti il collegamento singolo valgonoanche per il biwiring.

TIPI DI CONNECTORI

Filo nudo. Separare i due conduttori I'uno dall'alto per circa 2-3 cm e asportare approssimativamente 5 - 6mm di isolamento dall'estremita di ciascuno di essi (I'uso di uno spellacavi facilita但这a operazione, ma si può essere un normale collettino a serramanico per tagliare l'isolamento lungo la circonferenza fino a toccare il conduttore). Avvolgere bene i fili di ciascun conduttore. Allentare i dadi di una coppi di morsetti fino a espone i fori e quindi insertirvi i fili nudi. Avvitare con le dità i dadi sui conduttori. Accertarsi che i fili di un morsetto non tocchino l'alto morsetto o i fili dell'alto conduttore. La mancata osservanza di但这a precauzione all'une o all'altra estremita del collegamento vuo causare malfunzionamenti o danni all'amplificatore.

Spinotti. Molti cavi per alltoparlanti con connettori preinstallati sono terminati con spinotti di metallo. Allentare i dadi di una coppi di morsetti fino a espore i fori e quindi insertirvi gli spinotti. Avitare con le dita i dadi sugli spinotti,enza serrarliccessivamente.

Accertarsi che non vi sia contatto metallo su metallo tra i due spinotti o tra i morsetti. La manca osservanza di esta precauzione all'une o all'altra estremita del collegamento cui causare malfunzionamenti o danni all'amplificatore.

Forcelle. Alcuni cavi per altoparlianti sono terminati con connettori a forcella. Allentare i dadi di una coppi di morsetti e insere le forcelle in modo che i morsetti di metallo si trovino tra i denti delle forcelle. Avitare con le dita i dadi sulle forcelle, verificando che queste non si spostino durante l'avitamento. Accertarsi che non vi sa contatto metallo su metallo tra le due forcelle o tra i morsetti. La mancata osservanza di esta precauzione all'une o all'altra estremita del collegamento cui causare malfunzionamenti o danni all'amplificatore.

Sono inoltre disponibili altri tipi di connettori speciali per agevolare il collegamento degli alltoparlanti. Rivolgersi al rivenditore autorizzato Klipsch per consiglio e ulteriori dettagli in merito.

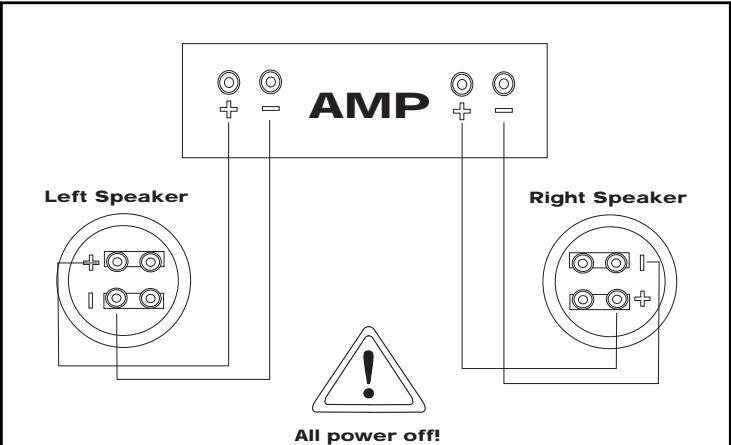

COLLEGAMENTO TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti da considerare durante il collegamento degli altoparlanti è il mantenimento della polarità, o fase, corretta. Se sono collegati fuori fase, si assiste a uno scadimento dei bassi e dell'imagine del suono.

Il modo più semplice per garantire che gli altoparlanti siano collegati in fase è connettere sempre i terminali di uscita positivo e negativo dell'amplificatore o ricevitore ai corrispondenti terminali di ingresso degli altoparlanti: positivo con positivo (terminali contrassegnati da un "+" o dal colore rosso) e negativo con negativo (terminali contrassegnati da un "-" o dal colore nero) (vedi figura 4).

La maggior parte dei cavi per alltoparanti con terminazioni preinstallate dispone di connettori codificati a colori, che rendono semplice il collegamento corretto tra entrare e uscite. Se i cavi in uso non sono di quello tipo, o se sono cavi fatti artigianalmente con una piattina bipolare, osservare eventuali contrassegni sull'isolamento dei due conduttori. Normalmente l'isolamento riporta delle scritte, una striscia o una nervatura stampata lungo i conduttori.

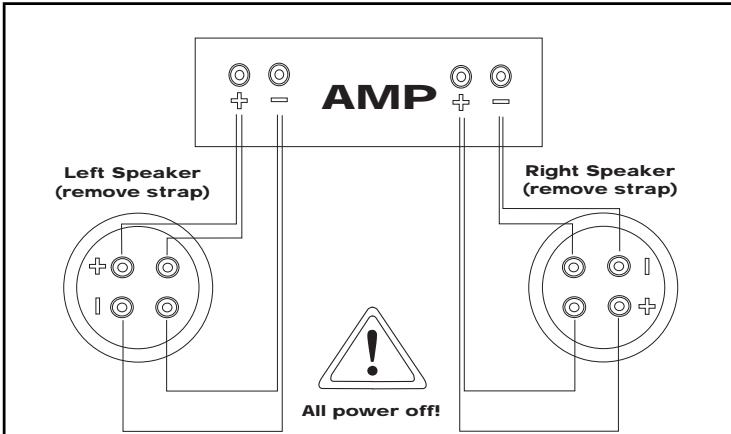

Biwiring - Nel cosiddetto biwiring, si collegano cavi separati ai terminali di uscita dell'amplificatore o ricevitore e ai terminali di ingresso del tweetere e dei woofer sugli altoparlanti (vedi figura 5). Rispetto al collegamento con un solo cavo della stessa sezione, quello tipo di connessione riduce la resistenza elettrica tra l'amplificatore e gli altoparlanti. In alcuni casi, cui quesseresse preferibile il biwiring piuttosto che il collegamento singolo con un cavo di realtà maggiore, cheesso più spesso probabilitmente èanche meno flessibile.

Per fare la connessione in biwiring degli alltoparanti THX Ultra2, allentare i dadi dei morsetti e togliere i ponticelli metallici che collegano i terminali dei woofer e del tweeter. Osservando la corretta polarità, collegare un cavo ai morsetti del tweeter e l'alto ai morsetti dei woofer.

Figure 4

Collegare quindi i caviagli stessi canali sull' amplificatore o ricevitore (evitare, ad esempio, di collegare un cavo all'uscita dell'altoparlante A e l'altro all'uscita dell'altoparlante B di un amplificatore o ricevitore con commutatore per altoparlanti A/B). Se non si rimuovono i ponticelli, gli amplificatori possono subire gravi danni.

Biamplificazione - Nella bianplificazione, il tweete e i woofer sono collegati ad amplificatori separati, alimentati alla stessa uscita sul preamplificatore. Sconsiglio la bianplificazione dei nostri altoparlanti in quanto, generalmente, non produce alcunBeneficio ulterioriore rispetto al semplice collegamento con un singolo amplificatore di potenza maggiore, eanzi cui peggiorare gravamente il suono se non viene effettuata correttamente. Se si intende procedere alla bianplificazione, usare lo stesso modello di amplificatore sa per la sezione tweeter che la sezione woofer (per evitare errorsi di risposta in frequenza causati da guadagni diversi fra i due amplificatori): inolte, accertarsi di aver rimioso i ponticelli che collegano i due gruppi di terminali di ingresso dell'altoparlante. Se non si rimuvovo i ponticelli, gli amplificatori sono subire gravi danni.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI

I processor e i ricevitori surround sound si basano sul concetto di gestione dei bassi per garantire l'invio differenziate delle basse frequence dei vari canali agli alltoparanti che sono in grado di gestirle, e non gli alltoparanti di dimensioni più piccole che non hanno this capazità. Gli alltoparanti THX Ultra2 Klipsch sono ottimizzati per l'impostazione della funzione di crossover THX. (In pratica, si tratta di unattro di crossover da 80 Hz, con una sezione passa alto da 12 dB per ottava che alimenta gli amplificatori per gli alltoparanti satellite, e una sezione passa basso da 24 dB per ottava che alimenta l'amplificatore del subwoofer.) Tutti i ricevitori e i processori con certificazione THX includono esta impostazione per il crossover nei rispettivi sistemi di gestione dei bassi. I componenti surround sound non certificati THX normalmente hanno frequence di crossover tra 80 e 100 Hz, con una pendenza tra 12 e 24 dB per ottava. Sebbene il crossover THX sia l'ideale per gli alltoparanti THX Ultra2 Klipsch, queste altre frequence di crossover generalmente producono risultati accettabili. Indipendentemente dacq, è Buona norma impostare su "Small" tutti gli alltoparanti LCR e surround THX Ultra2 Klipsch nel menu di configurazione del ricevitore o del processore.

Figure 5

CURA E PULIZIA

L'unica cura che gli altoparanti richiedono è una spolverata di tanto in tanto. Non usare mai né sostanze abrasive né detergenti forti o a base di solventi. Le griglie possono essere pulite con la spazzola accessoria di un aspirapolvere.

THX e Ultra2 sono marchi di fabbrica o depositati della THX LTD. Tutti i diritti riservativi.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso.Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
