FS41 - Orologio BREIL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio analogico al quarzo
Marca	BREIL
Modello	FS41
Movimento	Calibro FS41/5R21
Precisione	+/-20 secondi al mese
Frequenza	32.768 Hz
Display	Analogico con lancette (ore, minuti, secondi)
Funzioni principali	Ora, minuto, secondo, data, lancetta 24h, cronografo
Cronografo	Misura cumulativa da 1 secondo a 59 minuti 59 secondi
Calendario	Indicazione della data a finestra
Lancetta 24h	Separata sul quadrante inferiore
Regolazione dell'ora	Tramite corona (posizione estratta)
Regolazione della data	Tramite corona (posizione intermedia, rotazione oraria)
Comando cronografo	Pulsante (avvio/arresto e azzeramento)
Azzeramento del cronografo	Procedura specifica dopo cambio pila (vedere il manuale)
Impermeabilità	Variabile a seconda del modello (consultare l'indicazione sulla cassa)
Materiale della cassa	Acciaio inossidabile (stima)
Vetro	Minerale (stima)
Cinturino	Cuoio, metallo o gomma a seconda della versione
Alimentazione	Pila a bottone
Manutenzione	Pulizia regolare in base al tipo di cinturino; ispezione ogni 2 anni
Precauzioni	Evitare campi magnetici >60 Gauss, temperature estreme, urti
Sicurezza	Tenere le pile fuori dalla portata dei bambini
Garanzia	Presentare il certificato di garanzia al momento dell'acquisto

Domande frequenti - FS41 BREIL

Come regolare l'ora sull'orologio BREIL FS41?

Per regolare l'ora, estrarre la corona fino alla posizione 2. Ruotare la corona per regolare le lancette delle ore e dei minuti. Rimettere la corona in posizione normale dopo la regolazione.

Come regolare la data?

Per regolare la data, estrarre la corona fino alla posizione 1. Ruotare la corona in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00. Rimettere la corona in posizione normale.

Come usare il cronografo?

Per usare il cronografo, premere il pulsante 8 per avviare e arrestare la misura. Per azzerare, premere di nuovo lo stesso pulsante dopo aver arrestato il cronografo. La misura può andare da 1 secondo a 59 minuti 59 secondi.

Come azzerare il cronografo dopo un cambio pila?

Dopo il cambio pila, se la lancetta dei secondi del cronografo non è su 0, estrarre la corona in posizione 2, quindi premere il pulsante A (o 8 a seconda del modello) per regolare la lancetta su 0. Quindi, regolare l'ora e rimettere la corona in posizione normale.

Cosa fare se l'orologio è esposto all'acqua?

Consultare l'indicazione di impermeabilità sulla cassa. Non manovrare la corona o i pulsanti quando l'orologio è bagnato. Dopo il contatto con acqua salata o sudore, risciacquare con acqua dolce e asciugare. Se l'orologio non è impermeabile, evitare qualsiasi contatto con l'acqua.

Come pulire il cinturino?

La pulizia dipende dal tipo di cinturino: metallo: spazzolino con acqua tiepida e sapone; plastica/gomma: acqua chiara; cuoio: panno morbido asciutto per l'esterno, panno umido con alcol per l'interno. Evitare solventi.

L'orologio è antimagnetico?

Sì, l'orologio è antimagnetico fino a 60 Gauss. Non è influenzato dai campi magnetici degli elettrodomestici comuni. Evitare tuttavia campi molto forti che potrebbero alterarne il funzionamento.

Come cambiare la pila?

Il cambio della pila deve essere effettuato da un centro assistenza autorizzato. Non aprire l'orologio da soli. Dopo il cambio, seguire la procedura di azzeramento del cronografo se necessario.

Cosa fare se l'orologio si appanna?

Una leggera condensa momentanea è normale. Se persiste, contattare un centro assistenza autorizzato poiché potrebbe indicare un'infiltrazione di umidità.

Dove posso ottenere pezzi di ricambio (cinturino, vetro, ecc.)?

Rivolgersi al proprio rivenditore o a un centro assistenza autorizzato BREIL per ottenere pezzi originali.

MANUALE UTENTE FS41 BREIL

Gebrauchsanleitung pag. 21 • Manuale di funzionamento pag. 31

Manual de instrucciones pag. 41

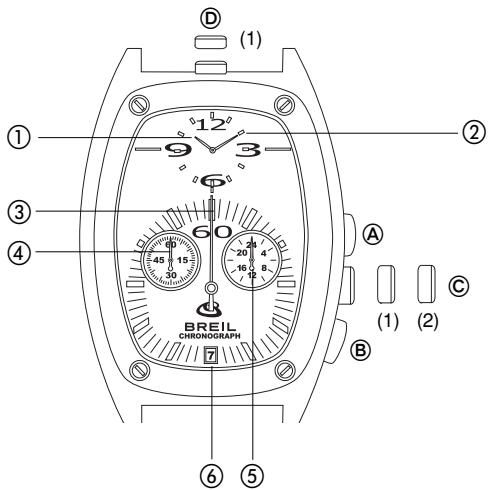

Durante lalettura diquesto manuale diistruzioni,tenere lo schema illustrativo dell'orologio a sinistra aperto e in vista.I simboli (A,B,ecc.) usati nellesezioni delleistruzioni sul funzionamento corrispondono a quelli indicati inquesto schema.

Vi ringraziamo per la preferenza accordata con l'acquisto di un orologio BREIL. Per un correcto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni contuhe in quello librettto.

Al momento dell'acquisto controllate che insieme all'orologio Vi venga fornitaanche la garanzia, da presentare per ottenere le prestazioni inessa descrirente.

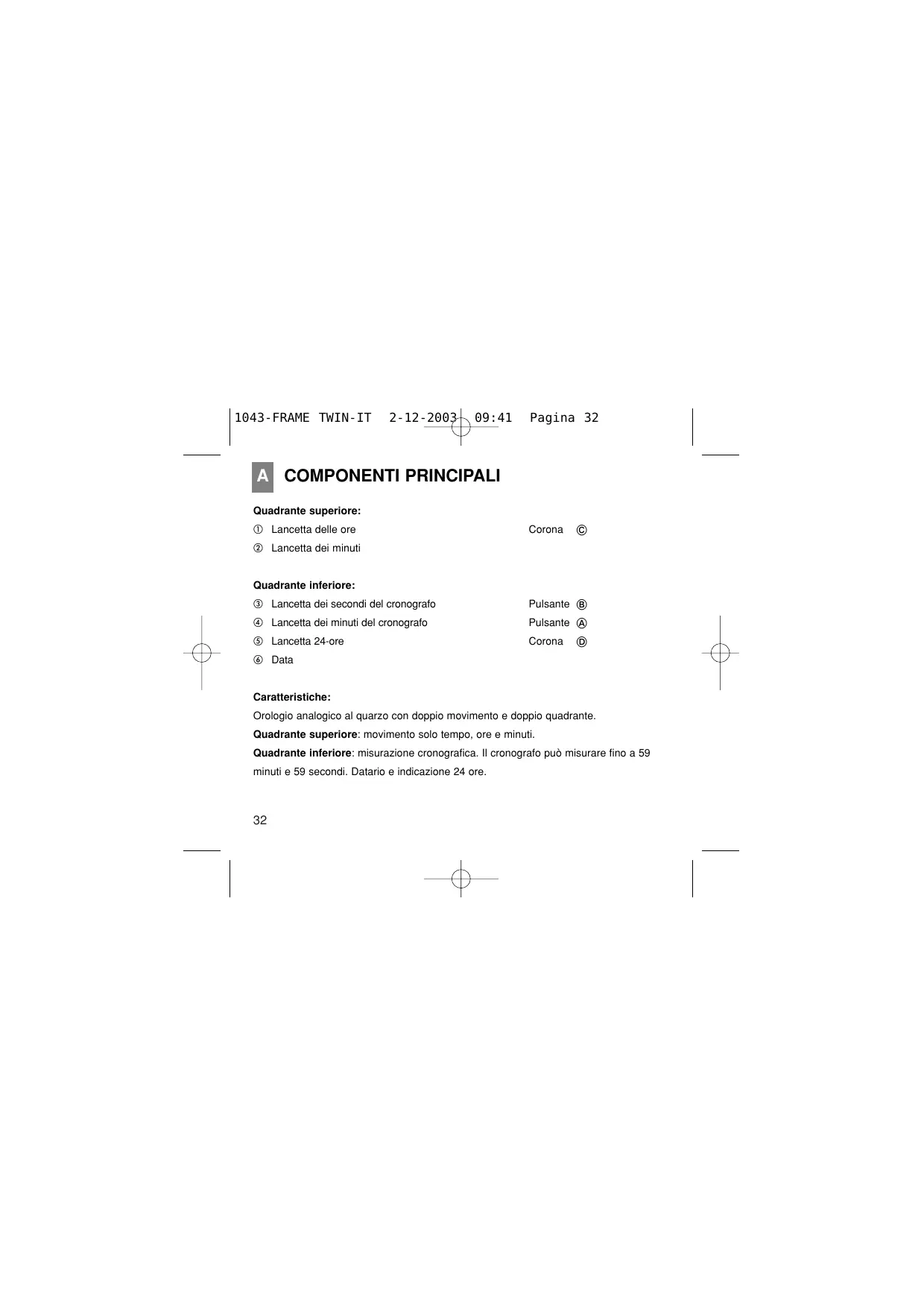

Quadrante superiore:

① Lancetta delle ore
② Lancetta dei minuti

Corona

Quadrante inferiore:

③ Lancetta dei secondi del cronografo
④ Lancetta dei minuti del cronografo
⑤ Lancetta 24-ore
⑥ Data

Pulsante 8
Pulsante A
Corona D

Caratteristica:

Orologio analogico al quarzo con doppio movimento e doppio quadrante.

Quadrante superiore: movimento solo tempo, ore e minuti.

Quadrante inferiore: misurazione cronografica. Il cronografo può misurare sono a 59 minuti e 59 secondi. Datario e individazione 24 ore.

IMPOSTAZIONE DELL'ORA E DELLA DATA

Per impostare I'ora:

1. Estrarre la corona ©.
2. Ruotare la corona © per regolare le lancette delle ore e dei minuti.
3. Dopo aver regolato l'ora, riportare la corona in posizione normale.

Per impostare la data:

1. Estrarre la corona © sino a portarla in posizione (1).

2. Ruotare la corona in senso orario per impostare la data desiderata.

3. Se viene impostata su un'ora compresa fra le 9:00PM e l'1:00 AM, la data potrebbe non cambiare il giorno successivo.

4. Una volta impostata la data, riportare la corona in posizione normale.

C USO DEL CRONOGRAFO

Il cronografo è in grado di misurare e visualizzare cumulativamente il tempo di secondo in secondo fino a un massimo di 1 ora.

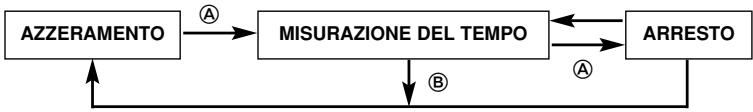

Misurazione del tempo con il cronografo

1. Per avviare o interrormere la misurazione cronografica premere il pulsante A.
2. Per azzerare il cronografo, ovvero per riportare le lancette dei minuti e dei secondi in posizione "0", premere il pulsante ⑧.

RIPRISTINO DEL CRONOGRAFO (ANCHE DOPO LA SOSTITUZIONE DELLA BATTERIA)

Attuare la procedura illustrata qui di seguito sua qualora la lancetta dei secondi non ritorni in posizione "0" dopo l'azzeramento del cronografo, sia après la sostituzione della batteria.

1. Estrarre la corona © sino alla seconda posizione (2).
2. Premere il pulsante per impostare la lancetta dei secondi del cronografo su "0".
3. Tenendo premuto il pulsante , le lancette del cronografo avanzano più rapidamente.

4. Dop aver portato le lancette in posizione "0", regolare l'ora e rimettere la corona 日 in posizione normale.

5. Non riportare la corona in posizione normale nelle lancette dei secondi del cronogra fitornano su 12:00 (posizione "0"), dato che si fermerebbbero dove si trovano e il loro punto di arresto verrebbe riconosciuto come 12:00 (posizione "0").

Indicazione			Uso
Grado di impermeabilità	Quadrante	Cassa	Spruzzi, sudore, pioggia leggera, abluzione, ecc.	Nuoto ecc.
A	-	-	NO	NO
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	SI	NO
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	SI	SI
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	SI	SI
E	WATER RESISTANT 200M (20ATM) e altri	WATER RESISTANT	SI	SI
L'indicazione "WATER RESISTANT" (impermeabile) più essere a volte abbreviata in "WATER RESIST".

• Per evitare che l'accu entri nei meccanismi interni dell'orologio, la corona non deve essere mai estratta ed i pulsanti premuti quando l'orologio è bagnato o immerso in acqua (salvo diversamente specificato).
• Se gli orologi che sono stati concepi per lo sport o per funzionare in acqua vengono esposti all'acqua salata o ad abbondante sudore, devono essere risciacquati con acqua dolce e quando completenessamente ascugati.

in acqua
Immersione	Immersione in profundità	Caratteristiche di impermeabilità
NO	NO	Non impermeabile. Va protetto da acqua e umidità
NO	NO	Impermeabilità normale. Resisthe a spruzzi, sudore, pioggia leggera, abluzioni ecc. durante l'uso quotidiano.
NO	NO	Utilizzabile durante il nuoto ma sconsigliato per immersionsi.
SI	NO	Adatto ad immersionsi peu impregnative.
SI	SI	Adatto a tutte le immersionsi.

• Portare sempre la corona nella sua posizione normale. * Stringere del tutto la vite della corona.

L'acqua cui in taluni cose provocare un deterioramento della qualita di alcuni cinturini in cuio.
- Le parti interne dell'orologio sono trattenere umilità, quando la temperatura esterna è più bassa di那一 della interna, il vetro del quadrante a volte può appannarsi. Se il fenomeno è momentane, ciò non crea alcun problema, ma se inceve perdura a lungo, occorre far presente il problema al negoziale相对较. coli l'orologio è stato acquistato o al Centro Assistenza Autorizzato più vicino.

Temperatura

Non lasciare l'orologio molto i raggi diretti del sole o in luoghi extremamente caldi o estremamente freddi per un lungo periodo di tempo.

Cio potrebbe infatti create degli inconvenienti al funzionamento dell'orologio ed accorrciare la durata della batteria, provocando anche un rallentamento o un'accelerazione dell'orologio e seguenze sulle altre funzioni.

Urti

Questo orologio può sostortare gli urti e gli scossoni che normalmente avvengono durante l'uso quotidiano ed anche quando si pratichino sport in cui non ci sa conta diretto. Se l'orologio cade per terra o riceve colpi molto forti, più subire danni o guasti al funzionamento.

Campi magnetici

Questo orologio è antimagnetico fino a 60 gauss e quindi non viene influenzato dai campi magnetici prodotti dai normali elettrodomestici. Se viene usato nelle vicinanze di campi magnetici molto forti, le sue funzioni possono venire momentaneamente alterate.

Elettricità statica

I circuiti integrati usati nell'orologio sono sensibili all'elettricità statica. Se I'orologio viene esposto a intensa elettricità, l'indicazione del tempo può perdere in precisione.

Sostanze chimiche e gas

Non indossare l'orologio quando ci si trovra in presenza di forti sostanze chimiche e di gas. Se l'orologio viene aicontato di solventi, come benzene, oppure con prodotti contenteni sostanze comme benzina, lucidi, detergenti, adesivi, le sue parti sono colorarsi, dissolversi o spaccarsi.

Fare particolare attenzione ad evitare le sostanze chimiche.

La cassa dell'orologio e il cinturino possono scolorirsi se vengono aicontatto con il mercury di un termometro rotto o di altra provenienza.

Tenere I'orologio pulito

Strofinare con un panno soffice assorbente il terriccio e l'umidità dal vetro dell'orologio. Se I'orologio viene indossato quando il retro della cassa e il cinturino sono sporchi,Questi possono provocare un'irritazione cutanea in quanto a contatto diretto con la pelle. Come pulire i cinturino:

• Cinturino in metallo: Lavare le zone sporche con uno spazzolino da denti bagnato con acqua tiepida saponata.
• Cinturino in plastica o in gomma: Lavare con acqua. Non usare solvente.
  Cinturino in cuoio: Strofinare delicatamente sul lato frontale con un panno soffice ed asciutto. Per la pulizia del lato opposto, servirsi di un panno inumidito con alcohol.

Ispezione periodica

Si raccomanda di far controllare l'orologio da un centro assistenza autorizzato agli anni per assicurare un uso prolongato e alla problema.

Tenere le batterie fuori la portata dei bambini

Qualora una batteria fosse accidentally inerita, consultare subito un medico.

F DATI TECHNICI

Calibro: FS41 e 5R21

Tip: orologio analogico a quarzo con movimento solo tempo e cronografo

Frequenza: 32.768Hz.

Precisione: + / - 20 s/mese in normali condizioni d'uso.

Funzioni movimento solo tempo

Ora: ore e minuti

Funzioni cronografo

Cronografo: Cronografo con avanzamento progressivo di 1 secondo alla volta (fino a 59 minuti e 59 secondi)

Funzioni supplementari

• I dati tecnici possono subire modifiche sanza preavviso.
