MONDIALE - Macchina da caffè ISOMAC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da caffè espresso
Marca	ISOMAC
Modello	MONDIALE
Profondità	490 mm
Larghezza	330 mm
Altezza	430 mm
Peso	26 kg
Potenza	1400 W
Tensione	230 V - 50 Hz / 115 V - 60 Hz
Pressione della pompa	12-14 atm
Materiali della struttura	Acciaio inox AISI 304
Materiale del gruppo erogatore	Ottone cromato
Materiale della caldaia	Acciaio inox
Funzioni	Caffè, acqua calda, vapore
Accessori inclusi	Portafiltro una tazza, portafiltro due tazze, pressino, dosatore
Manutenzione quotidiana	Pulizia del serbatoio, dei filtri, della lancia vapore e del cassetto raccogli gocce
Sicurezza	Arresto automatico in caso di mancanza d'acqua, valvola di sovrappressione, messa a terra obbligatoria
Garanzia	Garanzia valida nel rispetto delle istruzioni del manuale

Domande frequenti - MONDIALE ISOMAC

Come accendere la macchina da caffè MONDIALE?

Riempire il serbatoio d'acqua, collegare la spina, premere l'interruttore generale (1). La spia di accensione (2) e la spia resistenza (11) si accendono. Alzare la leva caffè (6) per far uscire l'acqua, poi abbassarla. Attendere 3-4 minuti fino a quando la spia resistenza si spegne, indicando che la macchina è in pressione.

Come preparare un caffè con la MONDIALE?

Assicurarsi che la macchina sia in pressione. Riempire il portafiltro con caffè macinato, pressare leggermente, inserirlo nel gruppo erogatore ruotando da sinistra a destra. Posizionare una tazza sotto e alzare la leva caffè (6). Abbassare la leva quando si raggiunge la quantità desiderata.

Come ottenere acqua calda?

Posizionare un contenitore sotto la lancia acqua calda (7). Girare la leva del rubinetto acqua calda (7) per erogare acqua a circa 95°C. Chiudere la leva una volta raggiunta la quantità desiderata.

Come utilizzare il vapore?

Posizionare un contenitore sotto la lancia vapore (8). Girare la leva del rubinetto vapore (8) per far uscire il vapore. Chiudere la leva dopo l'uso. Attenzione: il vapore può provocare ustioni.

Come fare un cappuccino?

Utilizzare un contenitore alto e stretto con latte freddo. Immergere la lancia vapore a 1 cm di profondità nel latte. Aprire il rubinetto vapore per creare una schiuma morbida. Chiudere non appena ottenuta la schiuma.

Cosa fare se la macchina non si riscalda o si ferma?

Verificare che il serbatoio dell'acqua sia pieno. Se la macchina si ferma automaticamente, spegnerla, scollegarla, riempire il serbatoio, ricollegarla e riaccenderla. Attendere il tempo necessario per il ripristino della pressione (3-4 minuti).

Come pulire la macchina?

Prima di qualsiasi pulizia, scollegare la macchina. Pulire quotidianamente il serbatoio dell'acqua, i filtri (immergendoli in acqua calda), il cassetto raccogli gocce, la griglia e la lancia vapore per evitare ostruzioni. Utilizzare un panno umido per l'esterno e asciugarlo.

Quali sono le importanti norme di sicurezza?

Utilizzare la macchina solo su una superficie piana e stabile. Collegarla a una presa con messa a terra efficace. Non toccare le parti calde (gruppo erogatore, lance). Non riempire il serbatoio quando la macchina è collegata. Tenere la macchina fuori dalla portata dei bambini.

Come mantenere la lancia vapore?

Dopo ogni utilizzo, pulire la lancia con un panno umido per evitare l'ostruzione dei fori. Pulire regolarmente con acqua calda.

Cosa fare se il cavo di alimentazione è danneggiato?

Per motivi di sicurezza, sostituire il cavo danneggiato con un cavo nuovo disponibile presso il produttore ISOMAC o un centro assistenza autorizzato. Non utilizzare la macchina con un cavo danneggiato.

MANUALE UTENTE MONDIALE ISOMAC

La macchina per caffe espresso MONDIALE è stata progettata e costruita con cura per garantire qualità, sicurezza ed affidabilità nel tempo.

Per essere certi di sfruttare al meglio le potenzialità e di mantenere inalterate le prestazioni della MONDIALE consigliamo di seguire attendamente quando riportato in quello semiclassical libretto di istruzioni per il funzionamento e la manutenzione quotidiana della macchina.

GB USA

1. Componenti della macchina
   1.1 Accessori

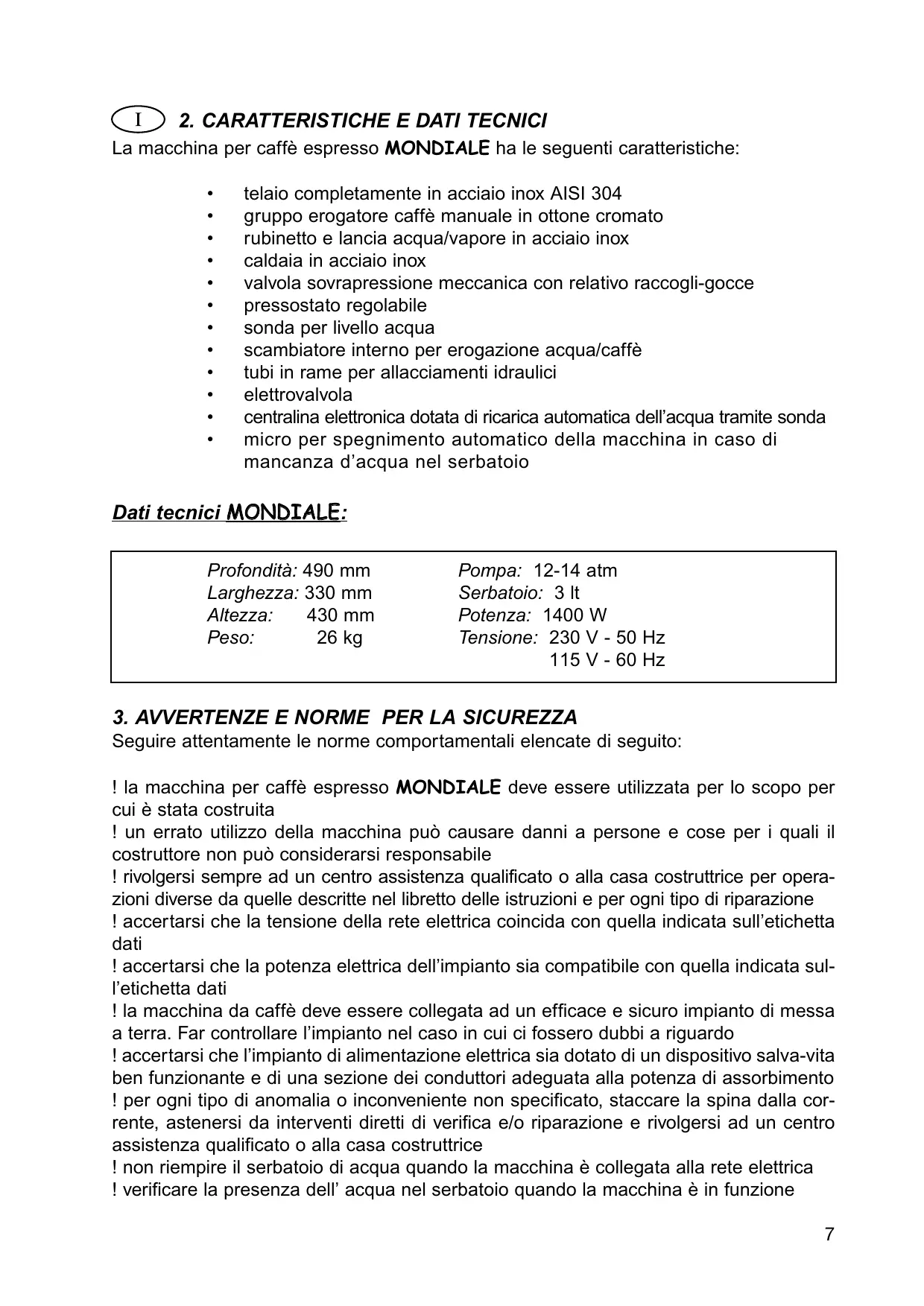

2. Caratteristicheedati tecnici
3. Avvertenze e norme per la sicurezza
4. Istruzioni per l'utente
   4.1 Messa in funzione della macchina
   4.2 Erogazione del caffe
   4.3 Erogazione dell'acqua calda
   4.4 Erogazione del vapore
5. Consigli e suggerimenti
6. Manutenzione ordinaria
7. Decadimento della garanzia

INDEX

1. Interruttore generale
2. Spia accensione generale
3. Gruppo erogatore caffe
4. Portafiltro
5. Manometro pressione/temperatura
6. Leva caffe
7. Leva e Iancia prelievo acqua calda
8. Leva e lancia prelievo vapore

9. Scalda porta-tazze

10. Cassetto raccogli-gocce con griglia appoggia-tazze

11. Spia resistenza (rossa)

1.1 Accessorl

Portafiltro a due tazze

Portafiltro ad una tazza

Pressino

Misurino

GB USA 1. PARTS OF THE MACHINE

La macchina per caffe espresso MONDIALE ha le seguenti caratteristiche:

• telaio completeness in acciaio inox AISI 304
• gruppo erogatore caffe manuale in ottone cromato
• rubinetto e lancia acqua/vapore in acciaio inox
• caldaia in acciaio inox
  valvola sovrappressione meccanica con relative raccogli-gocce
• pressostato regolabile
• sonda per livello acqua
  scambiatore interno per erogazione acqua/caffè
• tubi in rame per allacciamenti idraulici
  elettrovalvola
  centralina elettronica dotata di ricarica automatica dell'acqua tramite sonda
• micro per spegnimento automatico della macchina in caso di mancanza d'acqua nel serbatoio

Dati tecnici MONDIALE:

Profondita: 490 mm

Larghezza: 330 mm

Altezza: 430 mm

Peso: 26 kg

Pompa: 12-14 atm

Serbatojo: 3 It

Potenza: 1400 W

Tensione: 230 V - 50 Hz

115 V - 60 Hz

3. AVVERTENZE E NORME PER LA SICUREZZA

Seguire attendamente le norme comportamenti elencate di seguito:

! la macchina per caffe espresso MONDIALE deve essere utilizzata per lo scopo per cui è stata costruita

! un errato utilizzato della macchina più causare danni a persone e cose per i quali il costruttore non più considerarsi responsable

! rivolgersi sempre ad un centro assistenza qualificato o alla casa costrutrice per operazioni diverse da quale descripte nel libretto delle istruzioni e per agli tipo di riparazione

! accertarsi che la tensione della rete elettrica coincide con quella indicata sull'etichetta dati

! accertarsi che la potenza elettrica dell'impiano sia compatibile con quella indicata sull'etichetta dati

! la macchina da caffe deve essere collegata ad un efficace e sicuro impianto di messa a terra. Far controllare l'impiano nel caso in cui ci fosso dubbi a riguardo

! accertarsi che l'impiano di alimentazione elettrica sa isdotato di un dispositivo salva-vita ben funzionante e di una sezione dei conduttori adeguata alla potenza di assorbimento ! per agli tipo di anomalia o inconvenientiente non specificato, staccare la spina dalla corrente, astenersi da interventi diretti di verifica e/o riparazione e rivolgersi ad un centro assistenza qualificato o alla casa costruttrice

! non riempire il serbatoio di acqua quando la macchina è collegata alla rete elettrica

! verificare la presenza dell' acqua nel serbatoio quando la macchina è in funzione

! non porre le mani ad altre parti del corpo nella direzione della lancia acqua/vapore. L'acqua e il vapore posso sono provocare gravi uszioni
! non introdurre mani, parti del corpo ed oggetti all'interno della macchina se collegata elettricamente
! non toccare la macchina con mani o piedi bagnati o umidi
! non toccare le parti roventi della macchina: gruppo erogatore caffe e lancia acqua/vapore
! prima di effettuare qualsiasi operazione di manutenzione ordinaria accertarsi di averescollegato la spina dalla rete elettrica, facendo attenzione a non tirare il cavo di alimentazione, o di aver disattivato l'interruttore generale
! se il cavo di alimentazione dovesse essere danneggiatoesso dovrè essere sostituito da un nuovo cavo disponibile presso l'azienda costruttrice e/o il suo centro assistenza
! non immergere la macchina da caffe in nessun tipo di liquido
! non utilizzato detersivi o sostanze abrasive per la pulizia della macchina
! non lasciare la macchina espostaagli agenti atmosferici
! non lasciare la macchina a portata di bambini e di persone incapaci di utilizzarla
! tenere la macchina da caffe lontana da agli fonte di calore

4. ISTRUZIONI PER L'UTENTE

4.1 Messa in funzione della macchina

Per mettere in funzione la macchina per caffe espresso MONDIALE seguire attendamente leindicazioni riportate di seguito:

• après l'imballo esterno, estrarre la macchina da caffe ed accertarsi dell'integrità della stessa. Verificare la presenza degli accessori di cui la macchina è dotata (vedi paragrafo 1.1)
• posizionare la macchina sopra ad un piano orizzontale
• togliere il coperchio, estrarre il contentatore dell'acqua (posto all'interno della macchina) e sciacquarlo
• riempire il contentatore con acqua pulita, posizionarlo nuovamente nella sua sede ed inserirvi i tubicini di silicone. Chiudere il coperchio della macchina
• inserire la spina nella presa di corrente
• premere l'interruttore generale (1). La spia di accensione generale (2) si accenderà

A Anything pinto la macchina da caffe MONDIALE è pronta per l'uso.

Nel caso in cui finisse l'acqua nel serbatoio interverrà un micro,ippo sotto la piatra porta-serbatoio, che farà spegnere la macchina automaticamente.

Per rimettere in funzione la macchina eseguire le seguenti operazioni:

• specnere la macchina con l'interrottore generale (1)
• staccare il cavo di alimentazione
• riempire il serbatoio di acqua
• reinserire il cavo di alimentazione nella presa di corrente
• riaccendere la macchina con l'interruttore generale (1). La spia di accensione (2) si accenderà

• alzare la leva caffe (6). Uscirà acqua alla parte inferiore del gruppo erogatore caffe (3)

• abbassare la leva caffe (6). La caldaia si riempirà automaticamente di acqua

• attendere circa 3-4 minuti affinché la macchina vada in pressione. La spia resistenza (11) si accenderà

4.2 Erogazione del caffe

! Accertarsi che il serbatoio sia sempre pieno d'acqua

accertarsi che la macchina sia in pressione (vedi paragrafo 4.1)
- riempire un portafiltro (4) ad una tazza se si desidera un solo caffe o il portafiltro a due tazze se si desiderano due caffe contemporaneamente e pressare leggermente il caffe con l'apposto pressino
- insere il portafiltro (4) nel gruppo erogatore caffe (3) ruotando da sinistra a destra sino al bloccaggio dello stesso
- posizionare una o due tazze sotto il portafiltro (4)
- alzare la leva caffe (6). Uscirà caffe alla parte inferiore del portafiltro (4)
- abbassare la leva (6) a raggiungimento della quantità di caffe desiderata
- se si desidera fare altri caffe togliere il portafiltro (4) ruotando da destra a sinistra e vuotare i fondi di caffe. Ripetere poi le operazioni sopra-elencate

4.3 Erogazione dell'acqua calda

! Accertarsi che il serbatoio sia sempre pieno d'acqua ! non porre le mani ad altre parti del corpo nella direzione della lancia acqua/vapore. L'acqua e il vapore possono provocare gravi usioni

accertarsi che la macchina sia in pressione (vedi paragrafo 4.1)
- posizionare un contentatore molto la lancia prelievo acqua calda (7)
- azionare la leva del rubinetto acqua calda (7). Uscirà acqua a 95°C circa dal terminale della lancia prelievo acqua calda (7)
- chiudere la leva del rubinetto acqua calda (7) a raggiungimento della quantità desiderata

A quello punto la caldaia si ricaricherà automaticamente. Se l'operazione di ricarica dovesse superare i 90 secondi, la resistenza per sicurezza si disinse-rirà automaticamente.

Per rimettere in funzione la macchina eseguire le seguenti operazioni:

• specnere la macchina con l'interruttore generale (1)
• riaccendere la macchina con l'interruttore generale (1). La spia di accensione (2) si accenderà
• l'operazione di ricarica della caldaia riprenderà automaticamente sino al raggiungimento del livello funzionale all'uso
• attendere circa 3-4 minuti affinché la macchina vada in pressione. La spia resistenza (11) si accenderà

4.4 Erogazione del vapore

! Accertarsi che il serbatoio sia sempre pieno d'acqua

! non porre le mani ad altre parti del corpo nella direzione della lancia acqua/vapore. L'acqua e il vapore possono provocare gravi ustioni

accertarsi che la macchina sia in pressione (vedi paragrafo 4.1)
- posizionare un contentatore molto la lancia prelievo vapore (8)
- azionare la leva del rubinetto vapore (8). Uscirà vapore alla parte inferiore della lancia prelievo vapore (8)
- chiudere la leva del rubinetto vapore (8)

5. CONSIGLI E SUGGERIMENTI

Per gustare un ottimo caffe:

o-acquistare una buona miscela di caffe in grani
o conservare il caffe in granì in un luogo asciutto
o macinare il caffe in grani tutte le volte che si desidera un caffe
o dosare e pressare leggermente la macinatura per renderla più omogenea

Per ottener un caffe bollente:

o lasciare sempre inserito il portafiltro, con relativivohetto vuoto, nel gruppo erogatore caffe
o sciacquare il portafiltro ed il filtrlo con acqua bollente premendo l'interruttore caffe
o con la stessa acqua bollente pre-riscaldare le tazze

Per ottener un buon cappuccino:

outilizzare un recipiente alto e stretto riempito circa a metà di latte
o immergere la lancia del rubinetto acqua/vapore per 1 cm
o après il rubinetto acqua/vapore con la leva
o il latte sare ricoperto da una schiuma soffice e cremosa

Se si desidera solamente scaldare il latte:

o immergere la lancia del rubinetto acqua/vapore sino in fondo al recipiente
o après il rubinetto acqua/vapore con la leva
o chiudere il rubinetto acqua/vapore una volta raggiunta la temperatura desiderata

6. MANUTENZIONE ORDINARIA

! prima di effettuare qualsiasi operazione di manutenzione ordinaria accertarsi di aver scollegato la spina alla rete elettrica, facendo attenzione a non tirare il cavo di alimentazione, o di aver disattivato l'interruttore generale! non utilizzato detersivi o sostanze abrasive

Al fine di garantire il mantenimento della macchina MONDIALE è consigliabile effettua re quotidianamente semplici operazioni di pulizia:

o pulire il serbatoio dell'acqua periodicamente
o cancellare frequentlymente l'acqua nel serbatoio se la macchina dovesse essere usata saltuariamente

o togliere il caffe e tutti i residui dai filtri immergendoli in acqua calda
o pulire il cassetto raccogli-gocce e la griglia appoggia tazze dai residui di caffeutilizzando acqua calda
o pulire le lance per il prelievo di acqua e vapore per evitare l'ostruzione di fori nella parte terminale
o pulire il telaio e tutte le parti esterne della macchina da caffe con un panno umido. Asciugare con un panno asciutto e pulito per togliere gli aloni e rendere lucida la macchina
o pulire la doccetta (pare inferiore del gruppo erogatore) dai residui di caffe con un panno umido e far scorrere l'acqua attraverso premendo l'interruttore caffe

La garanzia non avrà più effetto ed il costruttore o il venditore declina agli responsabilità qualora non fosso ristettate leindicazioni descripte nel libretto delle istruzioni.

Per operazioni diverse da quale descripte rivolgersi ad un centro assistenza qualificato o alla casa costruttrice.

L'eventuale diverso utilizes non contemplato nelle istruzioni solleva la ISOMAC e tutti i venditori da qualsiassi responsabilità per anni a persone o cose.

La ISOMAC assicura la più ampia collaborazione per agli eventuale chiarimento.
