MANUALE UTENTE CPS 8WI BOSTON ACOUSTICS

Wireless-Ready Subwooofers
(predisposti per funzionamento wireless)
Manuale dell'utente / Istruzioni di sicurezza / Informazioni sulla conformità

Deutsch

Questo symbolo riportato sull'apparecchio indica pericoli derivanti da voltaggi pericolosi.

Questo symbolo riportato sull'apparecchio indica l'obbligo da parte dell'utente di leggere tutte le istruziioni di sicurezza illustrate nel manuale per l'uso.

Questo symbolo riportato sull'apparecchio indica la presenza di un doppio isolamento.

AVVERTENZA! Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio alla pioggia o all'umidità.

Questo symbolo riportato sull'apparecchio indica che l'apparecchio va smaltito in appositi puncti di raccolta per rifuti elettronici e non vagettato con i rifiuti domestici.

1. Leggere le presenti istruzioni.
2. Conservare le presenti istruzioni.
3. Rispettare tutte le avventenze.
4. Seguire tutte le istruzioni.
5. Nonutilizzare l'apparecchio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto nel rispetto delle istruzioni del produttore.
8. Non installare il prodotto nei pressi di sorgenti di calore quali radiatori, caloriferi, stufe o altri dispositivi (inclusi gli amplificatori) che generano calore.
9. Non aggirare la sicurezza offerta alla spina polarizzata o con messa a terra. Una spina polarizzata presente due lame, di cui una è più larga dell'altra. Una spina con messa a terra presente due lame ed un terzo polo deputato alla messa a terra. La lama ampia o il terzo polo sono forniti per la sicurezza dell'utilizzatore. Se la spina in dotazione non è adatta alla propria presa, rivolgersi ad un elettricista per richiedere la sostituzione della presa obsoleta.
10. Evitare che il cavo di alimentazione venga calpestato o compresso, in particolare in corrispondenza delle spine, dei connettori femmina e dei punti in cui escono dall'apparecchio.
11. Servirsi unicamente di accessori specificati dal produttore.
12. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
13. Per qualsiasi lavoro di manutenzione, rivolgersi a personale di assistenza qualificato. L'assistenza tecnica è necessaria nel caso in cui l'apparecchio si da nenneggiato, ad esempio per problemi a livello del cavo di alimentazione o della spina, in caso di rovesciamento di liquidi o di caduta di oggetti nell'apparecchio, o qualora quello si sta quo esposto alla pioggia o all'umidità, presenti anomalie di funzionamento o sua caduto.
14. Rispettare una distanza minima di 50 mm dalle parti anteriore, posteriori e laterali dell'apparecchio per garantire una ventilazione sufficiente. La ventilazione non deve essere ostruita coprendero le apposite aperture oppure collocando sull'apparecchio o attorno adesso giornali, tovaglie, tende, ecc.

15. Non collocare sull'apparecchio sorgenti a fiamma libera quali candele accese.

16. L'apparecchio non deve essere esesto a gocce o spruzzi. Non collocare sull'apparecchio oggetti, ad esempio vasi, riempiti con liquidi.

17. Garantire l'accesso al connettore di ingressoippo sul retro dell'apparecchio o alla presa a parete, in modo da consentire lo scollegamento dell'alimentazione dall'apparecchio stesso.
18. Per scollegare Completely que lo apparetcchio alla rete di alimentazione CA, staccare la spina del cavo di alimentazione dal connettore femmina CA.
19. La spina di rete del cavo di alimentazione deve essere sempre facilemente accessibile.

Utilizzatori americani:

Notabene: in base alle prove su diesso eseguite, si dedeterminata la conformità di quello apparecchio ai limiti relativi ai dispositiivi digitali di Classe B, secondo la Parte 15 delle norme FCC. Tali limiti sono stati concepiti per garantire un'adeguata protezione contro le interferenze pericolose in un impianto residenziale. Questo apparecchio genera,utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzi- oni,può causare interferenze dannose per le comunicazioni radio. Tuttavia,non esiste alcuna garanzia che,in una specifica instal- lazione,non si verificcheranno interferenze. Se questo apparec- chio causasse interferenze dannose per la ricezione dei segnali radio o televisivi,determinabili spegnendolo e riaccendendo, s consiglia di tentare di rimediare all'interrerenza con uno o più dei seguenti metodi:

• Modificare l'orientamento dell'antenna ricevente o spostarla
• Aumentare la distanza tra l'apparecchio ed il ricevitore.
• Collegare l'apparecchio ad una presa insertita in un circuito diverso da quello a cui è collegato il ricevitore.
• Per qualsiasti problema, rivolgersi al rivenditore o ad un techniciano radio/TV qualificato.

Utilizzatori canadesi

Questo apparecchio digitale di Classe B è conforme alle norme canadesi ICES-003.

Grazie per aver scelto Boston Acoustics. I subwoofer Wireless Ready Classic Series incorporano componenti di alta qualità che producono il leggendario suono Boston. I subwoofer sono l'ideale per l'uso in una soluzione canale 5.1 in un impianto home theater o stereo musicale di alta qualità. Sono in grado di riproduire bassi alla profondità impressionante e di ottenerere elevate prestazioni da un corso notevolmente compatto. Inoltre, sono caratterizzati dal BassTrac®, un circuito proprietario concepito da Boston che traccia il segnale di ingresso al subwoofer e impedisce che l'amplificatore sia coinvolto da una distorsione udibile. I benefici: i bassi rimangono puliti e forti ad ogni volume di ascolto.

Caratteristiche

• Suonaenza fili grazie al trasmettitore wireless WT 50 opzionale
• Woofer da 12", 10" e 8"
  Da 200 a 400 watt RMS
• Design dall'elevato livello di uscita frontale, con porte anteriors
  -woofer Deep Channel Design (DCD) in grado di ottenere più bassi da una minore potenza di amplificatore
• Circuiteria BassTrac per bassi privi di distorsione a tutti i livelli di uscita
• Freqenza di crossover regolabile e controllo del volume
• Polarità commutabile
• Circuito a captazione di segnale automatico di audio on
• Ingressi altoparlante e a livello di linea
• Cassa ultra rigida rinsforzatas

Disimballaggio del sistema

Effettuare con cautela il disimballaggio del subwoofer. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri. Conservare la ricevuta d'acquisto in un luogo sicuro in quanto può essere richiesta ai fini della garanzia..

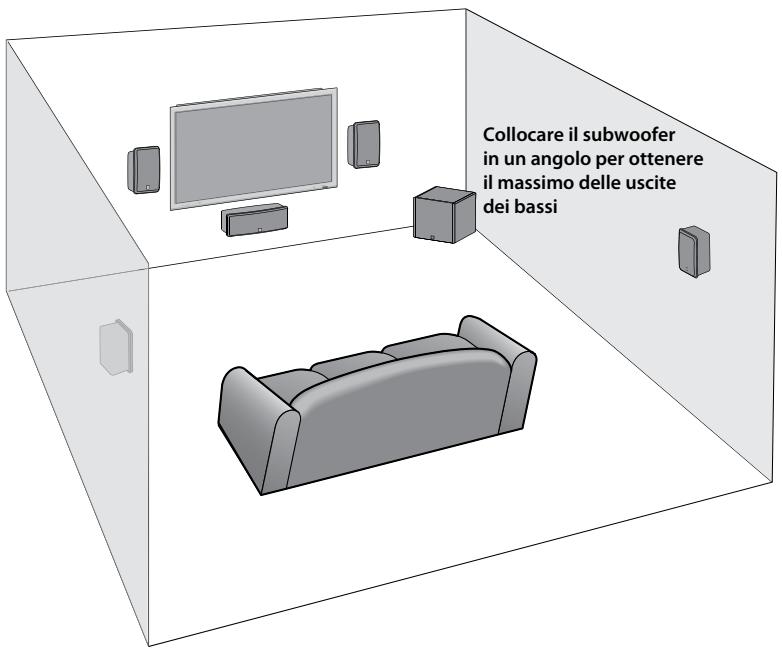

Opzioni di collocazione

Collocare il subwoofer vicino a un muro o in un angolo in prossimità degli altoparlanti principali. Solitamente, il suono è migliorere quando il subwoofer si trova entro 4,5 m dagli altoparlanti. L'acuto rolloff del crossover a 24dB/ottava consente un collocamento ad una distanza maggiore dagli altoparlanti, se necessario. Poiché l'orecchio non è in grado di localizzare leasse frequenza del subwoofer, i bassi sembrano comunque giungere dagli altoparlanti principali. Sperimentare varie collocazioni è fondamentale, tuttavia la maggior parte delle posizioni nellaStanza funzioneranno bene.

Il livello dell'uscita dei bassi dal subwoofer variera in base alle diverse collocazioni all'interno della stanza. Quando viene collocato vicino alle pareti, la sua intensità sonora viene enfatizzata. Una posizione d'angolo offre il massimo delle uscite dei bassi. Collocarlo completenessstaccato dal muro più produrre bassi troppo scarsi. Indipendentemente dal livello naturale dei bassi nella stanza, sare sempre possibile regolare il livello del subwoofertramite il commando volume incorporato. Se in qualsiasi momento si dovesse spostare il subwoofer, verificare nuovamente tutte le configurazioni.

IMPORTANTE: non collocare il subwoofer in un punto dove vi sia la possibilità di incontrato tra il pannello posteriore e le tende o i mobili.

Connessioni

Dopo aver debitamente collocato gli altoparlanti, è possibile cablare l'impiano.

NOTA BENE: i dispositivi elettronici del subwoofer sono sempre alimentati, a meno che questo non sia scollegato alla presa di rete o impostato su Mute tramite l'interrottore Audio On situato a livello del pannello posteriore. La circuiteria di attivazione automatica attiva o disattiva unicamente l'amplificatore di alimentazione. Assicurarsi che il subwoofer e il ricevitore siano scollegati dall'alimentazione al momento di predisporre il collegamento (i modelli 230v comprendono un interrottore dell'alimentazione principale che spegne Completely l'alimentazione del subwoofer).

Alimentazione: al momento di collegare il subwoofer, assicurarsi di serviri di una presa elettrica a parete o una presa elettrica specifica. Alcuni ricevitori fornisco una presa con interrottore. Evitarne l'uso. Questi tipi di presa elettrica non offrono la quantità di corrente o l'isolamento adatto richiesto da un amplificatore di corrente quale quello presente nel vostro subwoofer.

Ingressi a livello di linea o LFE: sulla maggior parte degli impianti, servirsi dell'ingresso a livello di linea o dell'ingresso LFE. Questi ingressi accettano il segnale a livello di linea proveniente dall'uscita subwoofer del ricevitore. Il manuale per l'uso del proprio ricevitore dovrebbe indicate quale ingresso è più adeguato.

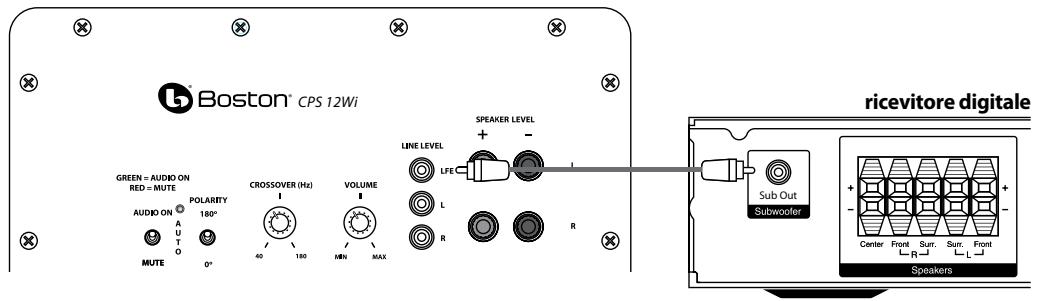

Collegamento del Subwoofer a impianti Home Theater digitali servendosi dell'LFE

L'electronica home theater digitale 5.1, 6.1 e 7.1 dedica un canale (il "1") alla riproduzione degli effetti di bassa frequenza spe-ciale (LFE) (quali esplosioni e tuoni) contenate in tracce alla codifica digitale.

Selezionare "subwoofer-yes" dal menu di configurazione del ricevitore. Collegato in questa maniera, l'amplificatore del ricevitore è sollevato dal compito di riproduire i difficulti segnali bassi che potrebbero provocare una distorsione udibile a livello del ricevitore stesso. In taluni casi ciò più sono delle numero delle configurazioni a livello del ricevitore. Per maggiori informazioni in merito, si raccomanda di consulfare il manuale del ricevitore.

Serviri di un cavo RCA (non in dotazione) come illustrato per collegare l'uscita LFE/subwoofer del ricevitore digitale al subwoofer.

Collegare l'altro capo all'ingresso a livello di linea/LFE.

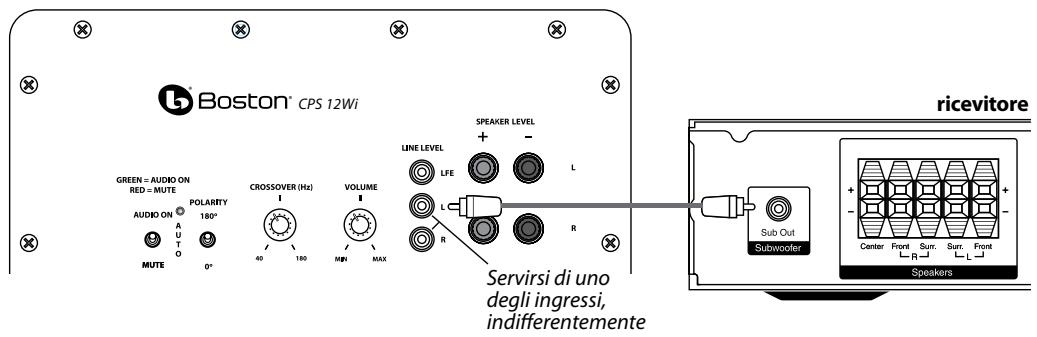

Connessione del Subwoofer ad un sistema Stereo o Dolby® Pro Logic®

Per gli impianti stereo o Dolby Pro Logic, servirsi del collegamento "sub out" dal ricevitore all'ingresso sul subwoofer contrassegnato "L" o "R" ("Sinistra" e "Dextra").

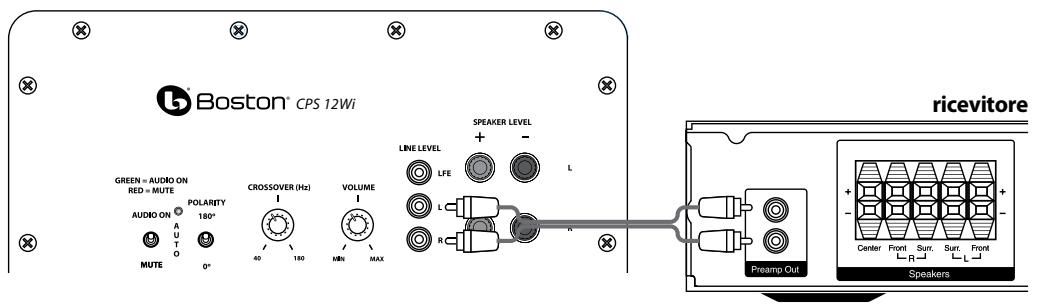

Connessione ad elettronica priva di un'uscita subwoofer

Se il ricevitore in vostro possesso non è dotato di un'uscita subwoofer o LFE, è possibile collegare il CPS Wi subwoofer ad un'uscita preamp. Serviri di un cavo stereo RCA (non in dotazione) per collegare le uscite preampagli ingressi a livello di linea "L"ed "R".

Regolazione del dato Crossover

Al momento di utilizzare gli ingressi a livello di linea (non l'ingresso LFE) il crossover incorpore del subwoofer viene attivato. Per cominciare, impostare il dato crossover del subwoofer di circa 10Hz più alto del limite minimo della risposta dei bassi degli altoparlanti principali. Affinare la regolazione del crossover a orecchio per ottenere la migliorie miscela con gli altoparlanti principali. La migliorie configurazione del dato crossover dipende alla collocazione degli altoparlanti e dal gusto personale.

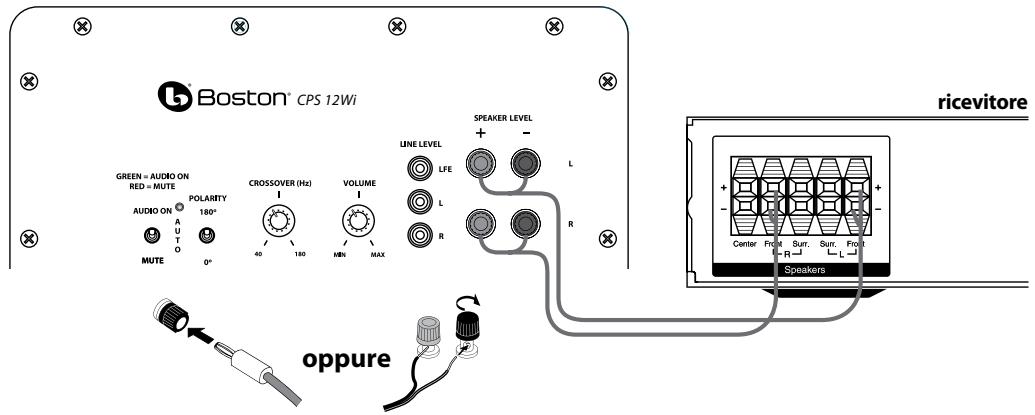

Livello di altoparlante

Servirsi di quosti terminali ad alto livello con ricevitori privi di uscita subwoofer. Gli ingressi altoparlante accettano segnali di canale sia destro che sinistro dal ricevitore. Quando si utilizza un ricevitore home theater, impostare il tipo di altoparlante su "Large" (grande). Con un'impostazione su "Large" (grande), viene generato un suono più pieno.

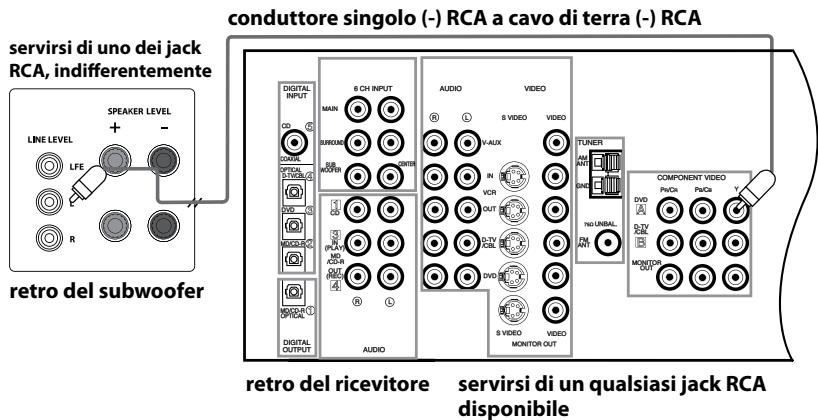

Nota

Alcuni ricevitori utilizzano circuiti di messa a terra degli altoparlanti che possono essere incompatibili con prodotti audio alimentati esternamente, quali i subwoofer. Quando viene utilizzato il cavo dell'altoparlante al postingi cavi a livello di linea,但这a incompatibilità è provocare un ronzio udibile quando il ricevitoreiene spento o commutato su un diverso canale di altoparlante.

Se ciò dovesse accadere con il subwoofer Boston Acoustics, sare è necessario create un cavo di messa a terra e collegarlo ad uno degli ingressivi di linea RCA del subwoofer e a qualsiassi ingresso o uscita di linea RCA inutilizzata del ricevitore (vedi schema). Un cavo di messa a terra adeguato per questa applicazione comprende due spine maschio RCA con terminali esterni negativi (o "guaina") collegati a reciprocamente con cavo conduittore singolo di rame di qualsiasi lunghezza. I terminali interni positivi (o "poli") non devono essere collegati a livello di nessuna delle spine.

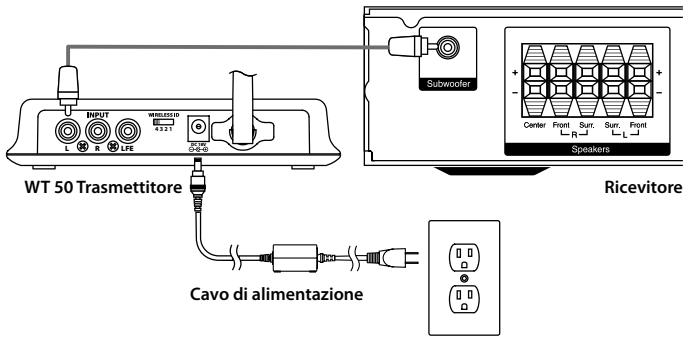

Trasmettitore WT 50 Wireless opzionale

Alimentazione del trasmettitore

Collegare il trasmettitore ad una presa elettrica. L'alimentazione richiesta dal trasmettitore è minima, quando è possibile collegarlo ad una presa di alimentazione ausiliaria a livello del ricevitore. Inserire il connettor del cavo di alimentazione nell'ingresso di alimentazione 18VDC del trasmettitore.

Interruttori ID Wireless

Sia il Subwoofer CPS Wi che il trasmettitore WT 50 Wireless sono dotati di interrupttori Wireless ID (situati a livello della parte posteriore del subwoofer e del trasmettitore). Le varie impostazioni dell'interruttore modificano il codice di identificazione digitale del segnale wireless che il WT 50 invia al subwoofer. I due interrupttori devono essere impostati nella stessa posizione. Normalmente non sare mai necessario regolare tali interrupttori. Sono inclusi nel caso in cui nella vostra casa fosse presente più di un subwoofer CPS Wi. Servirsi di diverse impostazioni dell'interruttore Wireless ID in modo che i subwoofer non interferiscano a vicenda.

WIRELESS ID
1234

Nota bene: non collegare la stessa sorgente audio al subwoofer ed al trasmettitore WT 50 wireless allo stesso tempo.

Funzionamento

Audio On/Auto/Mute

Collegare il cavo CA del subwoofer in una presa a muro. Non serviri delle uscite sul retro del ricevitore. Impostare l'interruttore audio come desiderato.

AUDIO ON - L'audio del subwoofer è sempre acceso..

AUTO - L'audio del subwoofer si accende ogniqualvolta individua un segnale. Se non vengono individui segnali, dopo alcuni minuti passera automaticamente in modalità Mute.

MUTE - Il subwoofer è silanziato e non produrà alcun suono. Scollegare il subwoofer se non si intende utilizzato per un durotempo o se si desidera risparmiare elettricità. (Sui soli modelli 230v è possibile spagnere l'interruttore principale di alimentazione, situato vicino al cavo di alimentazione.)

Un indicator e a LED situato vicino all'interruttore di Polarità indica in quale modalità si trova il subwoofer:

OFF - Il subwoofer è scollegato (o l'interruttore di alimentazione principale è spento nei modelli 230v)

ROSSO - Mute (Nessun segnale individuato, Amp Off)

VERDE - Audio On (Segnale individuato, Amp On)

Il subwoofer entrera automaticamente in modalità Mute se dato diversi minuti non vengono individui segnali dalsystema. L'audio del subwoofer quindi si accenderà istantaneamente non appena individua un segnale.

Comando delle polarità

(0^ 180^) : selezione la fase regolare (0^) o inversa (180^) per il subwoofer. Configurare questo interrupttre in modo da fornire i bassi più pieni e dinamicici. L'effetto di fase sare soprattutto udibile a livello di strumenti a percussione a bassa frequenza o in caso di musica con una linea di basso che si ripete continuamente.

Comando crossover

Regola la frequenza del filtro passa basso del subwoofer. Nota bene: quello commando non è attivo quando si utilizes il jack d'ingresso LFE.

Comando volume

Girare il dato Volume del subwoofer sulle ore 11. Qualora non provenissero suoni dal subwoofer, verificare il cavo di rete CA, l'interrottore Audio On, l'interruttore di alimentazione Power (nei modelli 230v) e i cavi di ingressso.

Regolare il dato Volume del subwoofer sono a quando l'altoparlante principale e il subwoofer non corrispondono. La risposta dei bassi non deve essere sovr alimentata, pensi regolata in modo che ci sia una miscela naturale lungo l'intera gamma musicale.

Manutenzione e servizi

Controllare, pulire o ridefinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno delsystema. Nel caso in cui il problema persista, quello indicherà che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede probabilitmente nell'elettronica del systema. Nel caso in cui gli altoparlanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la pagina bostonacoustics.com/dealers per un elenco dei rivenditori nella propria zona..

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale di un subwoofer Classic Series che questo non presenta alcun difetto nei materiali e nella fattura per un periodo di 5 anni alla data dell'acquisto. Il periodo di garanzia per i componenti elettrici è di 1 anno.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presenterare eventuali prove d'acquisto sotto forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso, installmente non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di series del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno Stato all'alto.

In caso di necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquisistato il prodotto. Qualora ciò non fosse possibile, scrivere a:

O contattateci tramite e-mail all'indirizzo:

STATI UNITI: [e-mail]

Giappone: [e-mail]

Vi informeremo immediatamente su come procedere. Se è necessario restituire un subwoofer Classic Series alla fabbrica, effettuare una spedizione preparata. In seguito alla riparazione, ve lo restituiremo franco spedizione negli Stati Uniti e Canada.

Clienti UE

Questo significato riportato sul prodotto indica che il prodotto non può essere smaltito con i rifiuti domestici. Al contrario,esso deve essere smaltito tramite un systema di smaltimento apposto per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il risciclaggio di questo prodotto. In tal modo, è possibile contribuire al reimpiegeto e riciclaggio dei materiali, si riducono al minimo gli effetti indesiderati sull'ambiente e la salute umana e si evitano multe per uno smaltimento errato.
