MANUALE UTENTE IP EYE ANYWHERE 470 MARMITEK

GUIDA RAPIDA ALL'INSTALLAZIONE 39

KORTE INSTALLATIE HANDLEIDING 48

SAFETYWARNINGS

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolò di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tension è extremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1 PREPARAZIONE

Contenuto del Pacchetto

Controlli con attenzione gli articoli contenetuti nel pacchetto.

Dovreste avei i articoli seguenti. Una volta che quale articolo contentuto è danneggiato o mancante, metta in contatto con il,vostro commerciante autorizzato locale.

Un Marmitek IPEyeAnywhere 470Camera
Un Adattatore di Alimentazione
Un sacchetto di viti ed una mascherina di trapano
Un Cavo di Ethernet (como RJ-45)
Un Connettore del Blocchetto di Terminale
Un CD dello Stregone dell'Installazione
☑ Una Guida di Installazione Rapida(Quick Installation Guide)

- Creazione della rete

• LAN:

10Base-T Ethernet o 100Base-TX Ethernet Veloce.

- Accesso alla Camera usando VLCView

• Piattaforma:

Microsoft® Windows®

2000/XP/Vista/7.

- Accesso alla Camera usando Web Browser

• Piattaforma:

Microsoft® Windows®

2000/XP/Vista/7

• CPU:

Intel Pentium III 800MHz o superiore

• RAM:

512MB

• Risoluzione:

800 x 600 o superiore

• Interfaccia d'Utente:

Microsoft® Internet Explorer 6.0 o superiore

Mozilla Firefox 2.00 o superiore

Apple Safari 2 o superiore

- Requisito di Hardware

• Risoluzione:

1024 x 768 o superiore

• 1 camera:

Intel Pentium III 800MHz; 512MB RAM

• 2 4 camera:

Intel Pentium 4 1.3GHz; 512MB RAM

• 5 8 camera:

Intel Pentium 4 2.4GHz; 1GB RAM

• 9 ~ 16 camera:

Intel Pentium 4 3.4GHz; 2GB RAM

NOTA collegate simultaneamente le multiple camere all'interno della rete ai vari posti del monitor, siete suggerito per utilizzare un PC con il rendimento più elevato.

2 INSTALLARE LA CAMERA

Installazione Basica (Superficie)

La camera più essere montata alla superficie del soffitto direttamente dai seguenti passi:

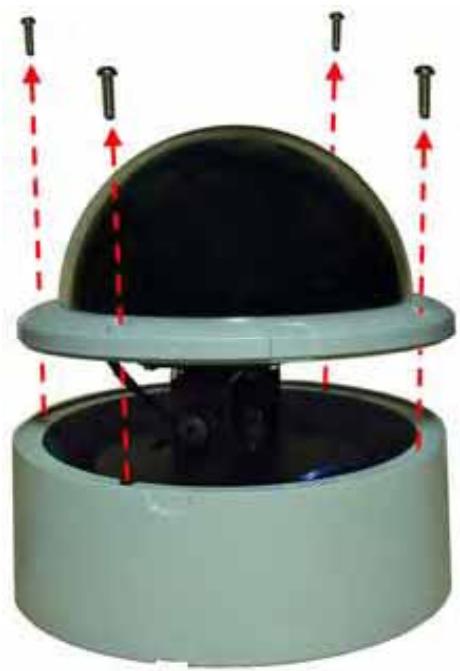

1. Rimuova la copertura della Cupola svitando quattro viti.

1. Perfori tre fori di montaggio nel soffitto e martelli gli anticoraggi plastica nei fori.

Potete perforare con precisione tre fori di montaggio con la mascherina fornita del trapano. Metta la mascherina del trapano sulla posizione dove volete installare la camera ed alla perfori i fori di montaggio secondo la posizione segnalata sulla mascherina del trapano.

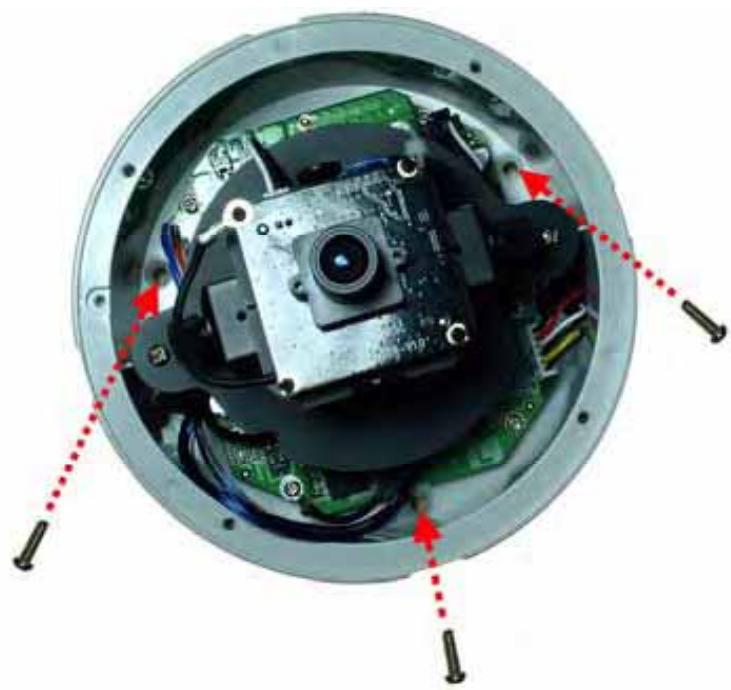

1. Installare la camera al soffitto con tre viti.

1. Faccia i collegamenti secondo i vostri bisogni

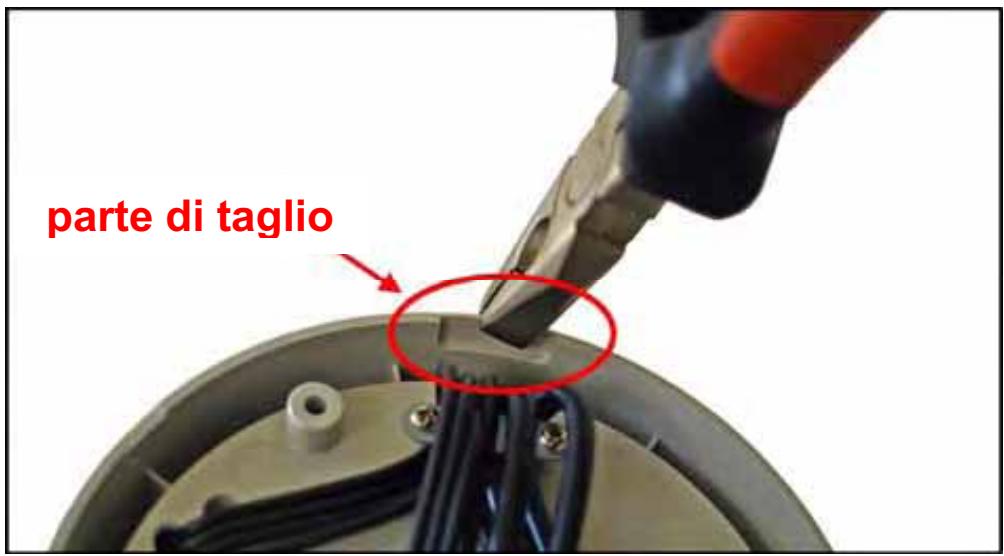

CONSIGLIO Prima del montaggio della camera alla superficie del soffitto, potete tagliare la parte di taglio sulla parte inferiore della parete laterale della camera usando le pinze, di modo che la camera può adattarsi perfettamente sul soffitto ed i cavi possono essere organizzati per l'apertura.

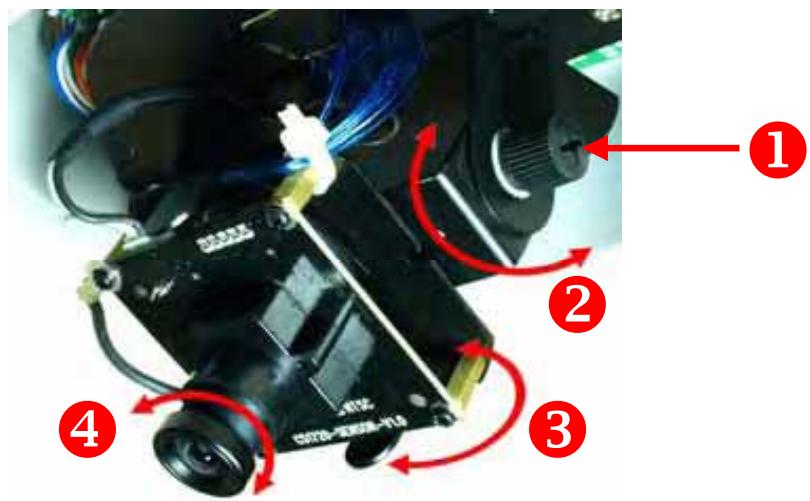

1. Per catturar l'immagine voluta, potete:

2. Inclini l'obiettivo della camera ad una posizione adeguata slacciendo le viti (1) ed alla Oscillare la base aggiustabile (2).

3. Ruotare l'obiettivo della camera girando il basamento basso (3) in senso orario o nel senso antiorario.
4. Registri il fuoco dell'obiettivo girando l'anello dell'obiettivo lentamente (4) in senso orario o nel senso antiorario.

NOTA Potete esaminare la qualità della immagine dal Web browser quando complete l'installazione. Se la qualità di immagine è povera, dovete smontare la copertura della Cupola per aggiustare il fuoco dell'obiettivo fino a che l'immagine voluta compaia chiaramente.

1. Metta ancorta la copertura della Cupola e fissi con quattro viti.

3 ACCEDERE ALLA TELECAMERAUSO DI IPFINDER

1. Inserire il CD-ROM di INSTALLazione nell'unità CD-ROM del computer per iniziare il programma di esecuzione automatica.

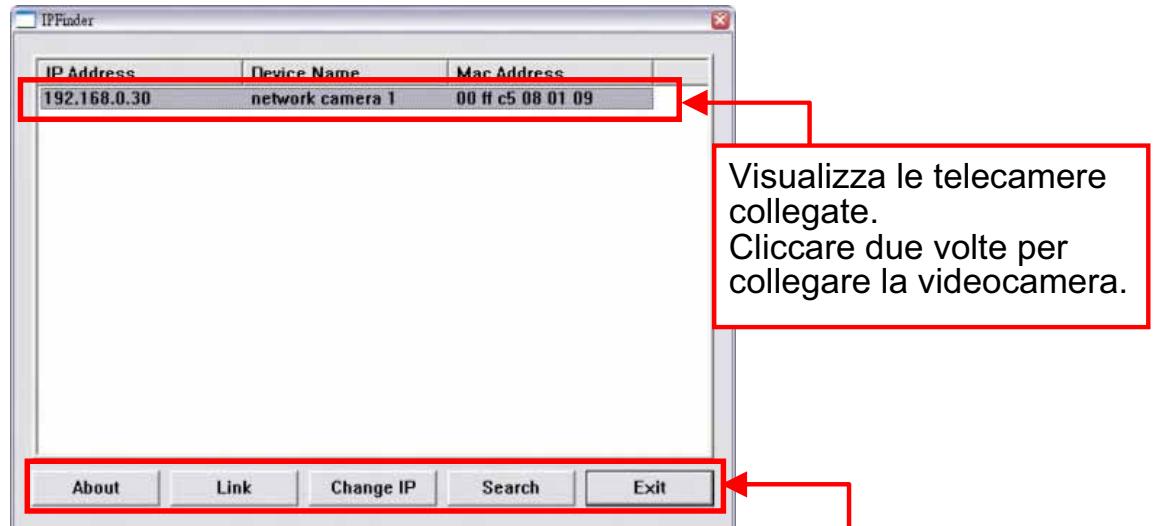

2. FareLogic su su IPFinder per avviare l'utilità. Il pannello di controllo apparirà comeillustrato di seguito.

Fare cli c su about (Informazioni) per ottenere le informazioni sulla Versione dell'IPFinder.

Fare cli c su Link per collegare la videocamera selezionata.

Fare cli c su Change IP (Modifica IP) per modificare l'indirizzo IP della telecamera selezionata.

Fare cli scu Search (Cerca) per trovare gli indirizzi IP delle telecomere collegate.

Fare cli c su Exit (Esci) per chiudere l'utilita.

1. Una volta ottenuo l'indirizzo IP della telecamera, avviare il browser web o UltraView per accedere alla telecamera.

SUGGERIMENTO

Il CD-ROM di installatione fornisce un programma d'installazione che consente di installare IPFinder sul computer. Per installare IPFinder, fareblick su su Install Software (Installa software), quindi selezionare IPFinder nella schermata d'esecuzine automatica.

1. Poichè la configurazione predefinita della telecamera è la modalità DHCP, si consiglia di lanciare IPFinder per cercare l'indirizzo IP assegnato alla telecamera dal server DHCP, e quando fareblick su Link (Legame) per accedere alla telecamera utilizzando il browser Internet.
2. Se la Camera della Rete non puo ottener e il IP Address nell'ambito del modo di DHCP, la Camera della Rete avrà IP address di difetto di 192.168.0.30.

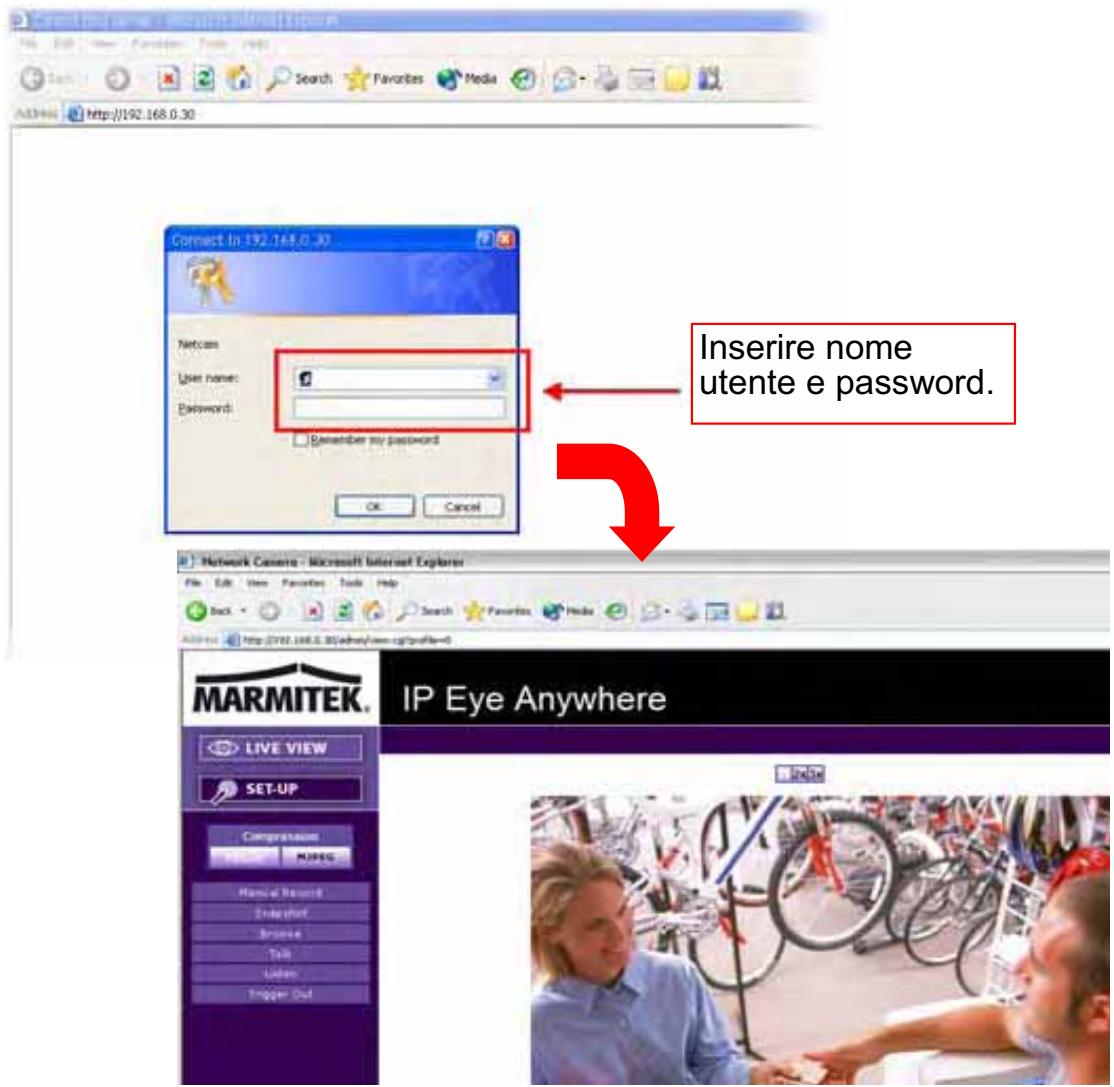

3. Quando appeare la finestra d'accesso, insere il nome utente (admin) e la password (admin) predefiniti, quando premere OK per accedere alla schermata principale di configurazione web della telecamera.

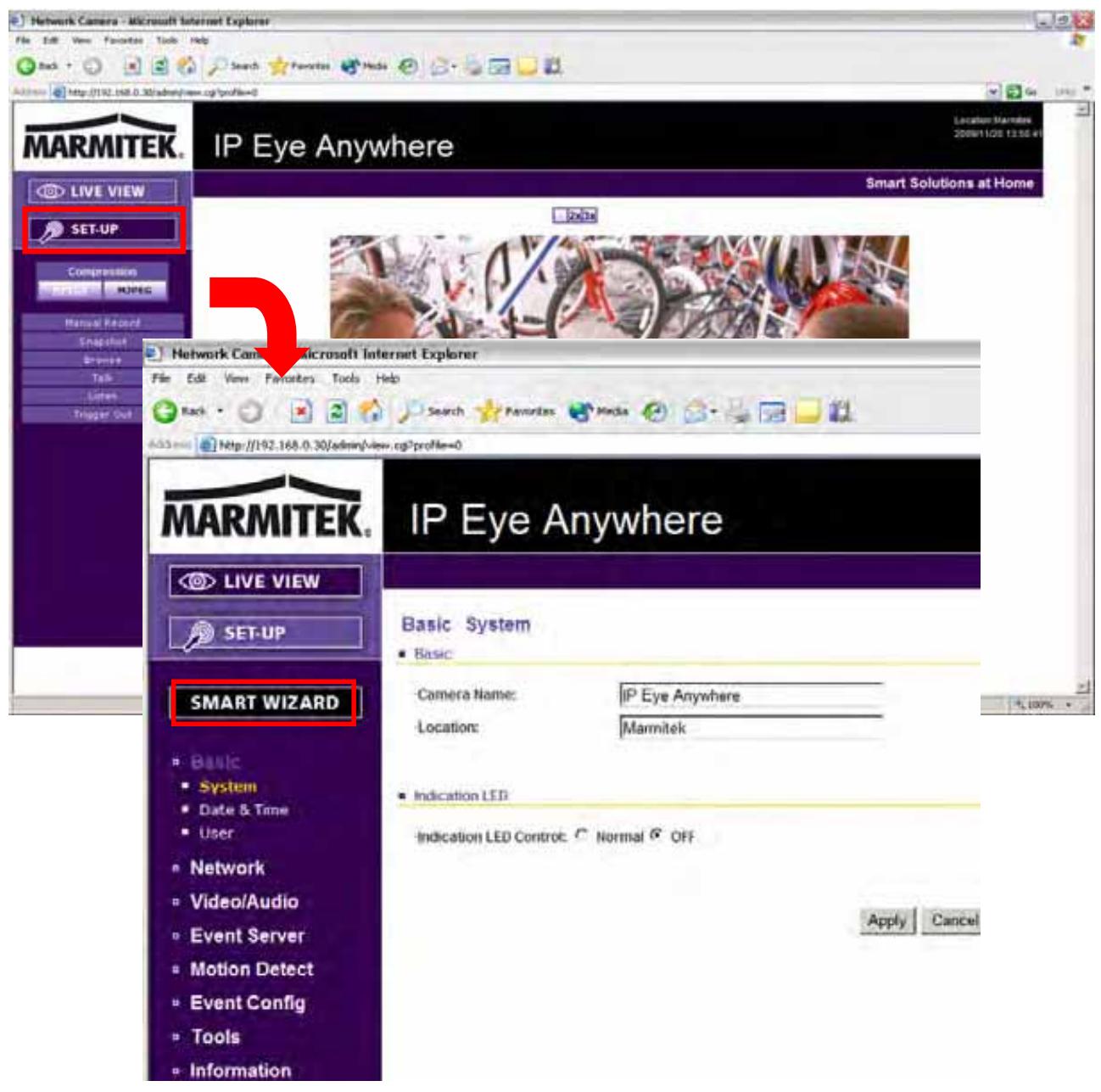

1. FareLogic su su Setup (Configurazione), quando su Smart Wizard (Procedura guidata) per configurare velocemente la telecamera. La procedura guidata Smart Wizard assisterà durante le impostazioni necessarie, fornendo istruzioni dettagliate per agli fase.

4 SUGGERIMENTI

Per altre informazioni,fare riferimento alla Guida all'installazione avanzata (Advanced Installation Guide) containuta nel CD di installazione.

Per i dettagli sul funzionamento di UltraView, fare riferimento alla Guida all'uso del software (Software User Guide) containuta nel CD di INSTALLazione in dotazione.

In caso di problemi con i prodotti, mettersi in contatto il rivenditore autorizzato locale.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con quello symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il symbolo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia quosti prodotti sua le altre apparecchiature elettriche ed

elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi Invitationiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiarare che il IPEYEANYWHERE 470 è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
