MANUALE UTENTE SI 1500 24V DOMETIC

230V CA da una fonte CC di 12V / 24V

Manuale d'uso

Benvenuti nel mondo della Domatic

Inverter a vere onde sinusoidali Domatic- Un symbolo di comfort

Il SI 1500 è stato progettato come inverter di corrente autonomo, particolarmente adatto per essere utilizzato su esigenti veicoli per il tempo libero, veicoli commerciali ed apparecchiature marine.

Le sue modalità avanzate di risparmio energetico vi permettono di godere della libertà dell'energia mobile ovunkue andiate!

Decidendo di utilizzato gli invertitori della Domatic avete fatto una scelta di qualità. I nostri rappresentanti sono a vostra disposizione per fornirvi informazioni più dettagliate o consigli sull'alimentazione di corrente mobile.

Cordiali saluti

Domatic

Indice

1 Importanti istruzioni di sicurezza 1

1.1 Misure generali di sicurezza 1
1.2 Misure precauzionali quando si maneggiano le batterie 2

2 Caratteristica 3

2.1 Esempi di applicazione 3
2.2 Prestazioni elettriche 4
2.3 Disegni meccanici 5

3 Introduzione. 6

3.1 Funzionamento pannello frontale 6
3.2 Funzionamento pannello posteriore : 7
3.3 Installazione 8
3.4 Test preliminare dell'inverter sinusoidale Domatic SI1500: 9
3.5 Collegamenti CA con cabaggio permanente 11
3.6 Funzionamento dell'inverter 13
3.7 Potenza di uscita 15

4 Guida per la ricerca dei guasti 16
5 Manutenzione 18
6 Garanzia 18
7 Appendix C. 19

7.1 Funzionamento con telecomando: 19
7.2 Modo di risparmio energetico 21

Copyright: Questo manuale è copyright della DOMETIC e non può essere riproduzione o duplicatesenza la sua esplicità autorizzazione.

1 Importanti istruzioni di sicurezza

AVVERTENZA!

Leggete attendamente e seguite queste istruzioni di sicurezza prima di installare e utilizzare l'inverter sinusoidale Domatic SI 1500. Conservate le istruzioni di sicurezza in modo da poterle consultare in qualsiaso momento.

1.1 Misure generali di sicurezza

1-1-1. Non esponete l'inverter sinusoidale SI 1500 a pioggia, neve, spruzzi, acqua di sentina o polvere. Per ridurre i rischi, non coprite o ostruite le aperture di ventilazione. Non installate l'inverter sinusoidale SI 1500 in un ambiente chiuso, ciò potrebbe causare il surriscaldamento dell'apparecchio.
1-1-2. Per evitare il rischio di incendi o di scosse elettriche, assicuratevi che il cablaggio elettrico esistente sia in buone condizioni e che la dimensione del cavo non sia troppo piccola. Non mette in funzione l'inverter sinusoidale SI 1500 con cavi difettosi o di qualità scadente norma.
1-1-3. Questo appearecchio contiene componenti che possono portare alla formazione di archi elettrici o scintille. Per prevenire incendi o esplosioni non installare il dispositivo in locali in cui vi siano batterie o materiali infiammabili oppure in locali protetti da dispositi v antincendio, compresi i luoghi in cui vi siano motori a benzina, serbatoi di carburanti, nonché giunti, accessori o altri raccordi tra componenti delsystema di alimentazione.

1.2 Misure precauzionali quando si maneggiano le batterie

1-2-1. In caso di contatto dell'acido della batteria con la pelle o con gli indumenti, lavare immediatamente con acqua e sapone. Se l'acidoenta negli occhi, sciacquare immediatamente con abbondante acqua fredda per almeno 20 minuti e consultare subito un medico.
1-2-2. NON fumare o provocare scintille o fiamme nella vicinanza di una batteria o di un motore.
1-2-3. Non appoggiare utensili di metallo sulla batteria. Ciò provocherebbe scintille o corto-circuito della batteria o di un'altra parte elettrica che potrebbe causare un'esplosione.
1-2-4. Quando si maneggia una batteria, togliere tutti gli oggetti personali in metallo come anelli, braccialetti, collane o orologi. Una batteria produce una corrente di corto-circuito sufficientemente alta da far fondere un anello o altri metallo, provocando gravi usioni.

2 Caratteristiche

Emissione di reali onde sinusoidali (fattore di distorsione armonica totale < 3% )
Frequenza in uscita : 50Hz
Bassa potenza "Modo risparmio energetico" per risparmiare l'energia o la batteria.
Uscita interfaccia /comandi a distanza RS - 232C.
Voltmetro e wattmetro incorporeti.
Ventola di raffreddamento controllata termicamente
Microprocessor ad alto livello Tecnologico
- Protezione: tensione bassa in entrata, sovraccarico, corto-circuito, dispositivo di segnalazione batteria scarica, sovratensione e sovratemperatura.

2.1 Esempi di applicazione

2-1-1. Utensili elettrici: seghe circolari, trapani, molatrici, pomiciatrici, macchine per estirpare erbace e tagliasiepe, compressori d'aria.
2-1-2. Attrezzatura per ufficio: computer, stampanti, monitor, fax,lettori scanner.
2-1-3. Articoli per la casa, aspirapolverere, ventilatori, lampade fluorescenti e ad incandescenza, rasoi, machine da cucire.
2-1-4. Elettrodomestici: fornì a microonde, frigoriferi e congelatori, machine da caffe, frullatori, machine per il ghiaccio, tostapanese.
2-1-5. Attrezzature industriali: lampade ad alogenuro metallico, lampada a vapore di sodio ad alta pressione.
2-1-6. Elettronica per le attività ricreative: televisorsi, videoregistratori, video giochi, stereo, strumenti musicali, apparecchiature via satellite.

2.2 Prestazioni elettriche

Specifica	N°modello
Modello	SI 1500 24Vcc - 230V CA	SI 1500 12Vcc - 230V CA
Potenza continua	1500W
Sovratensione nominale	2000W
Tensione di entrata	24V	12V
Tensione di uscita	230V ± 3%
Frequenza	50 Hz +/- 0.05%
Corrente di picco in uscita	11A	11A
Rendimento (a piano carico)	89%	≥ 86%
Corrente a vuoto	1.5W modalità risparmio
Forma d'onda in uscita	Onda sinusoidale <3% (fattore di distorsione armonica totale)
Regolazione di tensione in uscita	230V RMS -10%/+4%
Regolazione di tensione in entrata	20-32 V CC	10-16 V CC
Protezione	Sovraccarico, cortocircuito, inversionione dei poli (fusibile), corrente Sovra/sotto tensione in entrata, sovratemperatura.
Tempo di commutazione alla modalità risparmio energetico	5 secondi
Uscita di controllo interfaccia	RS-232C
Sistema di controllo in remoto	opzionale
Sicurezza	EN60950
CEM	EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996ENV50204:1995	marchio e e13-020932
Gamma di temperature di funzionamento	da -25 a +40 °C
Gamma di temperature di immagazzinaggio	da -30 a 70 °C
Dimensioni	390 (L) x 275 (P) x 105 (H) mm
Raffreddamento	Ventola di raffreddamento con controlledo automatico
Peso	7.0 kg
Classe di protezione IP	IP 23

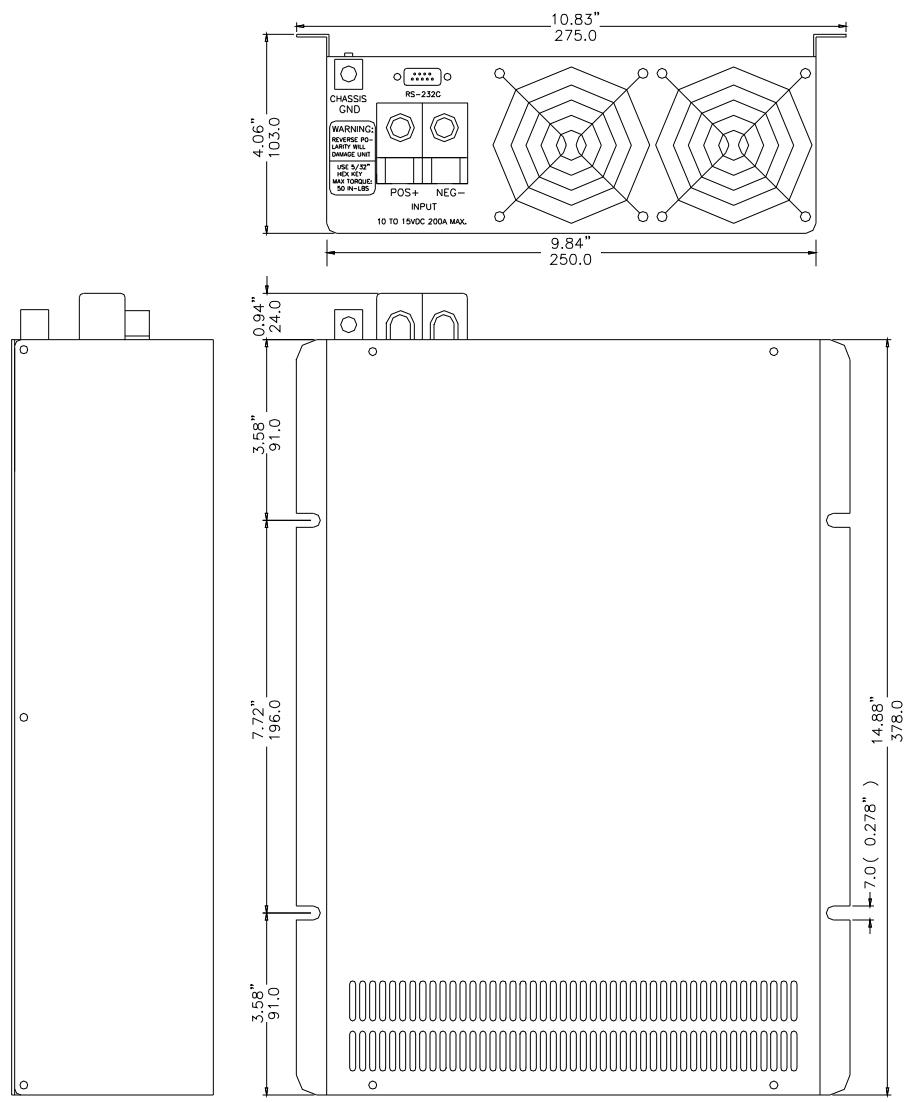

2.3 Disegni meccanici

3 Introduzione

Questo inverter sinusoidale Domatic SI 1500 è un modello della gamma più avanzata degli attuali sistemi di energia mobile CA. Per ottenere i migliori risultati l'inverter deve essere installato e utilizzato in modo corretto.

Leggere attendamente e seguire le istruzioni di questo manuale prima di installare e utilizzato quello modello.

3.1 Funzionamento pannello frontale

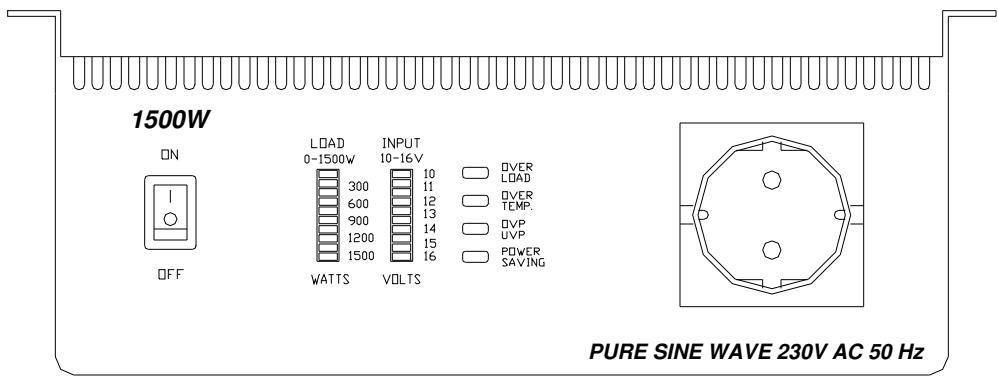

3-1-1. Vista frontale

3-1-2. Interruftore ON / OFF:

Interruttore di linea ON/OFF; delve essere lasciato nella posizione di OFF durante l'installazione.

3-1-3. Risparmio energetico :

Segnale di attivazione risparmio energetico.

OVP: protezione contro sovratensione, se accesa

UVP: protezione contro sottotensione, se accesa

OTP: protezione contro sovrattemperatura, se accesa

OLP: protezione contro sovraccarico, se accesa

Voltaggio di entrata: display di tensione di entrata con indicazione del livello di voltaggio della batteria

Carico watt: display carico watt CA

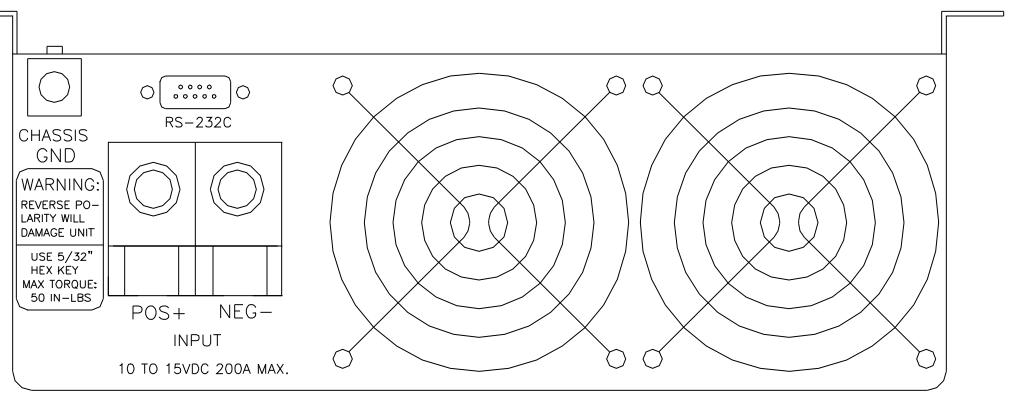

3.2 Funzionamento pannello posteriore :

3-2-1. Aperture di ventilazione: Non ostruire, lasciare almeno 25~mm per il passaggio dell'aria.
3-2-2. Terminali della batteria: Collegare ad una batteria da 12V CC/24V CC o alla sorgente di energia da 12V CC/24V CC. Sull'inverter il rosso (+) è positivo, il nero (-) è negativo. Se facendo il collegamento si invertono i poli il fusabile interno salute e l'inverter può essere danneggiato in modo permanente.
3-2-3. RS-232C: Collegare per il sistema di telecomando (accessorio opzionale)
3-2-4. Collegare il terminale di massa del contentatore metallico a terra o allo chassis dei veicolo usingo un conduttore da 10~mm^2

AVVERTENZA!

Il funzionamento dell'inverter除去 un collegamento a massa del contentatore metallico cui sono costituiere un rischio per la sicurezza elettrica.

Prima di procedere, controllare attendamente che l'inverter sinusoidale Domatic SI 1500 NON sia collegato a nessuna batteria e che il cablaggio sia scollegato da sorgenti elettriche. Non collegare i terminali di uscita dell'inverter sinusoidale Domatic SI 1500 ad una sorgente di alimentazione CA; ciò può costituire un rischio per la sicurezza elettrica e danneggiare l'inverter.

3.3 Installazione

Luogo di installmente

L'inverter dovrà essere installato in un luogo che soddisfi i seguenti requisiti:

3-3-1. Asciutto - Non far colare o spruzzare dell'acqua sull'inverter.
3-3-2. Fresco - La temperature ambiente dell'aria deve essere compresa tra -25^ + 40^ .
3-3-3. Sicuro – Non installare nel comparto di una batteria o in altre zone dove possano esserci dei materiali infiammabili, come aree di stoccaggio benzina e comparti motore.
3-3-4. Ventilato – Lasciare almeno 25 mm di spazio attorno all'inverter per il passaggio dell'aria. Assicuratevi che le aperture per la ventilazione sulla parte posteriore e sul fondo dell'apparecchio e i fori di ammissione aria non siano ostruiti.
3-3-5. Esente da polvere- Non installare l'inverter sinusoidale Domatic SI1500 in un ambiente dove vi sua polvere, segatura o altri trucioli. La polvere potrebbe penetrare nell'apparecchio durante il funzionamento della ventola di raffreddamento.
3-3-6. Vicino alle batterie - Evitare cavi di lunghezza eccessiva,uttavia non installare l'inverter sinusoidale Domatic SI 1500 nello stesso comparto delle batterie. Usare le lunghezze e le dimensioni raccomandate per i cavi. Non montare l'inverter sinusoidale Domatic SI1500 in un luogo esporto ai gas prodotti alla batteria. Questi gas sono molto corrosivi ed una esposizione prolungata danneggerebbe l'inverter sinusoidale Domatic SI 1500.

3.4 Test preliminare dell'inverter sinusoidale Domatic SI1500:

Per un rapido collegamento provvisorio dell'inverter sinusoidale Domatic SI 1500, allo scopo di controllare la sua prestazione prima di proseguire con l'installazione, si consiglia di seguire le seguenti istruzioni:

3-4-1. Togliere l'inverter dall'imballo e verificare che l'interruttore di potenza sia in posizione OFF.

ATTENZIONE!

Se facendo il collegamento si invertono i poli un fusabile interno salute e l'inverter più essere danneggiato in modo permanente. I dati risultanti da un collegamento con i poli invertiti non sono coperti alla garanzia.

3-4-2. Collegare cavi appropriati muniti di fusabile (vedere tabella 1) ai terminali dell'alimentazione di uscita sul pannello posteriore dell'inverter: prima il terminale rosso positivo +) e poi il terminale nero negativo(-). Fissare bene i cavi.

AVVERTENZA!

Assicurarsi che i collegamenti CC sull'inverter siano ben serrati (coppia di serraggio 11.7-13Nm / 9-10 piedi-libbre). I collegamenti allentati si surriscaldano e possono costituire un grave rischio.

3-4-3. Collegare il cavo rosso che proviene dal terminale positivo sull'inverter all'uscita positiva sulla batteria o sulla sorgente di alimentazione.

Prima di continuare nell'st installation, controllare attendamente che il collegamento appena effettuato tra il terminale positivo dell'inverter e il polo positivo della batteria o della sorgente di alimentazione sia ben fissato!

3-4-4. AVVERTENZA!

Quando si effettua il collegamento successivo potrebbe verificarsi una scintilla dovuta al fatto che la corrente affluaisce per caricare i condensatori nell'inverter. Non eseguire quello collegamento in presenza di gas infiammabili. Pericolo di esplosiono o incendio. Per continuare: collegare il cavo dal terminale negativo dell'inverter al terminale negativo della batteria o della sorgente di alimentazione. Effettuare un collegamento sicuro.

3-4-5. Mettere l'interruttore di potenza in posizione ON. Controllare i misuratori e gli indicatori sul pannello frontale dell'inverter. Il grafico a barre per la tensione dovrebbe indicare da 11 a 14 volt (22 a 28 volt per i modelli da 24V), a seconda del livello di corrente della fonte di alimentazione. Se non vi è nessuna indicazione, controllare la fonte di alimentazione e i collegamenti dell'inverter.

Gli altri indicatori dovrebbero essere disattivati.

3-4-6. Mettere l'interruttore dell'inverter in posizione OFF. Può darsi che le spie dell'indicatore lampeggino e l'allarme interno suoni brevamente. Ciò è normale. Inserire la spina del carico di prova (massimo 1500W carico resistivo) nella presa di corrente CA sul pannello frontale dell'inverter. Lasciare spento il carico di prova.
3-4-7. Mettere l'interruttore dell'inverter in posizione ON e attivare il carico di prova. Ora l'inverter dovrebbe fornire corrente al carico. Se intendete misurare con precisione ilvero valore efficace della corrente di uscita dell'inverter, dovete utilizzato un misuratore come il FLUKE 45, BECKMAN 4410 o TRIPLETT 4200 (utilizzato multimetri avero valore efficace).

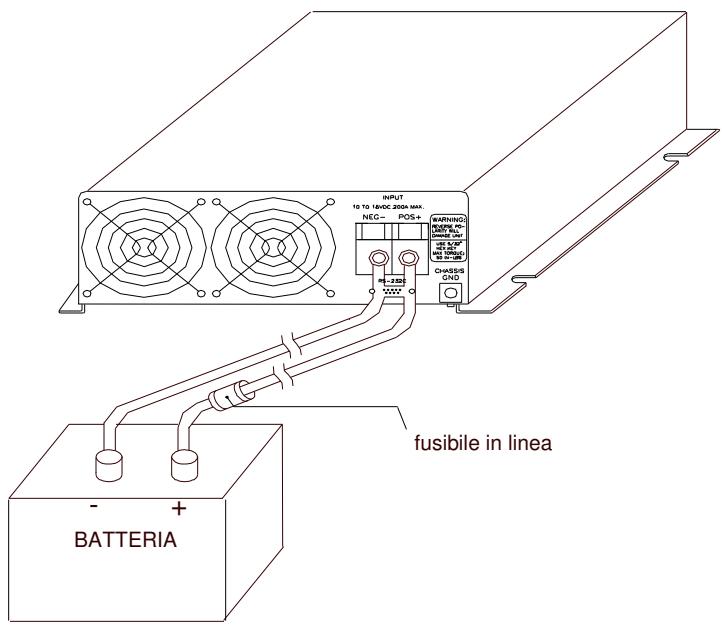

3.5 Collegamenti CA con cablaggio permanente

Seguire le seguenti istruzioni per collegare i cavi della batteria ai terminali di entrata sull'inverter sinusoidale Domatic SI 1500: i cavi dovranno essere il più possibile corti (meno di 3 metri) e di una dimensione tale da poter sostenere la corrente richiesta in conformità alle norme o ai codici elettrici applicabili alla vostra installation. Vedere tabella 1 per le dimensioni dei cavi.

Cavi che non abbiano una sezione adeguata (troppo stretta) o che siano troppo lunghi possono causare una riduzione della prestazione dell'inverter, come per esempio scarsa capacité di sovratensione e frequenti avvisi di corrente di tensione bassa e interruzioni.

Questi avvisi di corrente di bassa tensione sono dovuti ad una caduta di corrente CAattraverso i cavi che vanno dall'inverter alle batterie. Piuquesti cavi sono lunghi o stretti e maggiore è la caduta di corrente.

Si avrà una resa migliorare augmentando la misura del cavo CA. Il fabbricante raccomanda i seguenti cavi per una resa ottimale dei cavi dell'inverter, vedere tabella e il disegno:

Modello Nr.	Filo	Fusibile in linea
SI 1500-12V	35mm², AWG2	200A
SI 1500-24V	22mm², AWG4	130A

Usare esclusivamente fili di rame di alta qualità e cavi corti: raccomandiamo una lunghezza inferiore a 3 metri.

SI1500

AVVERTENZA!

Il mancato inserimento di un fusabile in linea sul cavo "+" che collega l'inverter alla batteria cui possare danni all'inverter e renderà nulla la garanzia.

3.6 Funzionamento dell'inverter

Per mettere in marcia l'inverter, utilizzato l'interruttore ON/OFF sul pannello frontale. L'inverter è ora pronto per erogare corrente CA ai vostri carichi. Se alimentate parecchi carichi dall'inverter, attivateli separamente, uno per uno, dopo averMESSO in marcia l'inverter. Questo processo serve ad evitare di dover erogare le correnti di inserzione contemporaneamente a tutti gli appearecchi collegati e permette un funzionamento allazza problemi.

3-7-1. Comandi e indicatori:

L'interruttore ON/OFF serve perMETTERE in marcia o spegnere il circuito di controllo dell'inverter. Non scollega la tensione d'entrata proveniente dall'inverter.

L'inverter sinusoidale Domatic SI1500 funziona con una tensione di entrata che si estende da:

10.5 a 15.0 VCC per i modelli da 12V, 20 a 32 VCC per i modelli da 24V.

L'inverter sinusoidale Domatic SI1500 indica le condizioni di corrente continua alla o bassa come segue :

Tabella 2

Modello	Interruzione di sovratensione entrata CC	Segnale di sottotensione entrata CC	Interruzione di sottotensione entrata CC
SI 1500-12V	16.7VDC	10.2VDC	9.5VDC
SI 1500-24V	33.4VDC	20.4VDC	19.0VDC

3-7-2. Indicatore di tensione della batteria:

Il grafico a barre per la tensione della batteria indica il livello di tensione nei terminali di entrata dell'inverter. Con una corrente di entrata Bassa esta tensione si avvicina molto alla tensione della batteria. Con una corrente di entrata alta, esta tensione è più Bassa della tensione della batteria perché il voltaggio calaattraversando il cavo e i collegamenti. L'ideale sarebbe che la tensione rimanesse entro i campi verdi del grafico a barre. Se il voltaggio entra nel Campo rossso in basso e in alto del grafico, l'inverter può interrompersi.

3-7-3. Il grafico a barre del carico watt CA indica la potenza ottenuata dall'inverter. Per un funzionamento di lunga durata, l'indicatore di watt rimane nel Campo verde e arancione del grafico a barre. Un funzionamento di breve durata è possibile con l'indicatore di watt nel Campo rosso. Se l'indicatore di watt raggiunge valori alto, la barra lampeggia e l'inverter si interrompe come misura di protezione.
3-7-4. Indicatore di sovratensione: L'indicatore di sovratensione segnala che l'inverter si è interrogato automaticamente perché è stata superata la tensione massima di entrata.
3-7-5. Indicatore di sottotensione: L'indicatore di sottotensione segnala che l'inverter si è interrogato automaticamente perché la tensione di entrata è al di fatto del livello minino.
3-7-6. Indicatore di sovratemperatura: L'indicatore di sovratemperatura segnala che l'inverter si è interrogato automaticamente perché è stata superata la temperatura massima. L'inverter può surriscaldarsi quando è fatto funzionare a livelli di potenza al di sopra del massimo consentito, oppure perché è stato installato in un luogo che non permette di dissipare il calore in modo adeguato. L'inverter si avviere di nuovo automaticamente non appena si sarea raffreddato.
3-7-7. Indicatore di sovraccarico: L'indicatore di sovraccarico segnala che l'inverter si è interrogato automaticamente perché l'uscita si è corto-circuitata o è formente sovraccarica. Mettere l'interruttore ON/OFF su OFF, correggere il guasto e quando rimettere l'interruttore ON/OFF su ON per risettare l'apparecchio.

3.7 Potenza di uscita

L'inverter da 1500W alimenta la maggior parte dei carichi CA entro la potenza nominale. Quando si valuta se un forno a microonde cui l'essere alimentato dall'inverter da1500W, è necessario tenere conto che la potenza generalmente indica per il forno a microonde è la corrente di cottura (la corrente a cui il cibo è sottomosto), e non la corrente veramente assorbita dal forno a microonde. Il forno a microonde consuma dal 40% al 100% in più di quando indica per la corrente di cottura. Controllate l'etichetta con i dati caratteristici nel retro del forno per determinare il vero fabbisogno di corrente.

L'inverter da 1500W alimenta un piccolo forno a microonde che consuma circa 1700 watt. Fornisce un tempo di cottura di 3 minuti.

Alcuni motori ad induzione usati su frigoriferi, congelatori, pomp e altre apparecchiature a motore richiedono correnti di sovratensione molte elevate per l'avviamento. L'inverter potrebbe non riuscire aMETTERE in moto alcuni di questi motori anche se il loro fabbisogno di corrente nominale rientra nella potenza dell'inverter. Se il motore non si avvia, osservate l'indicatore del voltaggio della batteria nelle cercate di avviare il motore. Se l'indicatore di voltaggio della batteria scende al di sotto di 11 volt (21V per i modelli 24V) nelle l'inverter sta cercando di avviare il motore, la causa potrebbe essere una tensione troppo bassa.

Assicuratevi che i collegamenti della batteria siano corretti e che la batteria sia Completely carica. Se i collegamenti sono in ordine e la batteria è del tutto carica ma la tension scende alcora al di fatto di 11 volt (21V per i modelli 24V), dovete probabilmente usare una batteria più grossa.

4 Guida per la ricerca dei guasti

AVVERTENZA!

Non aprite e non smontate l'inverter sinusoidale SI 1500. Se cercate di riparare voi stessi l'inverter rischiate di provocare una scossa elettrica o un incendio, rendendo nulla la garanzia.

Problemi comuni –Interferenza teilevisiva:

• Il funzionamento dell'inverter più interferire con la risizione teilevisiva di alcuni canali. Se si verifica cette situazione, osservate le seguenti misure per risolverve i problemi:
• Assicuratevi che il supporto a massa della parte posteriore dell'inverter sa ben fissato alsystema a massa del vostro veicolo, della vostra barca o della vostra casa.
• Non alimentate carichi ad alta potenza con l'inverter除去 guardate la televisione.
• Assicuratevi che l'antenna che alimenta la vostra televisione fornisca un adeguato segnale ("privo di effetto neve") e che stiate usando un cavo di buona qualità tra l'antenna e il tevisore.
• Mettete il teilevisore il più lontano possibile dall'inverter.
• Tra la batteria e l'inverter utilizzate cavi il più possibile corti e attorcigliateli insieme 2 o 3 volte agli 0.5m. Ciò ridurra l'interferenza emessa dai cavi.

Problemi e sintomi	Possibile causa	Soluzioni
Tensione bassa di uscita	L'uso di un normale voltmetro dilettura	Usare un voltmetro e un cavo a vero valore efficace
220V: 190-210V CA	Misureazione non corretta	Vedere a categoria 10 punto 3-4-7. del manuale
barra LED di segnalazione carico lampeggia	Sovraccarico	Ridurre il carico
Nessuna tensione di uscita	Interruzione termica	Migliorare la ventilazione. Assicurarsi che le aperture di ventilazione dell'inverter non siano ostruite. Ridurre la temperature ambiente.
Indicatore di sovrata temperatura acceso, carico inferiore a 1500W.
Nessuna tensione di uscita	Corto circuito o erre di cablaggio	Controllare che nel cablaggio CA non vi sia un corto circuito o una polarità errata (filo termico e neutro invertiti).
Indicatore di sovraccarico acceso	Carico di potenza molto elevato	Togliere il carico
Nessuna tensione di uscita e indicatore di tensione nelcampo inferiore rosso	Tensione di entrata troppo Bassa	Ricaricare la batteria, controllare i collegamenti e i cavi.

5 Manutenzione

Per un buon funzionamento il vostro inverter non richiede una particolare manutenzione. Pulite periodicamente la parte esterna dell'apparecchio con un panno umido per prevenire l'accumulo di polvere e sporco. Nello stesso tempo, fissate le viti sui terminali di entrata CC.

6 Garanzia

Garantiamo quello prodotto contro difetti di materiali e lavorazione per un periodo di 12 mesi alla data di acquisto e provvediamo alla riparazione o sostituzione dell'inverter difettoso, che dovrè esserci rispedito diretamente, in porto franc.

Questa garanzia sare considerata nulla qualora l'apparecchio subisse dei danni materiali o delle modifiche sia all'interno che all'esterno. Inoltre non sono coperti i danni risultanti da uso improprio, come per esempio il collegamento dell'apparecchio a fonti di energia non adatte, tentativi di far funzionare i prodotti con requisiti di consumo energetico eccessivi o l'uso in ambienti inadatti.

Questa è la sola garanzia prestata alla società. Non sare prestata nessuna altra garanzia esplicità o implicita, comprese garanzie di commercialisità e idoneità per uno scopo particolare. Potrete ricorrere soltanto alla riparazione e alla sostituzione e la società declina agli responsabilità per danni diretti, accidentali, particolari o consequencesiali,anche se causati da negligenza o altro erre.

7 Appendice C

7.1 Funzionamento con telecomando:

Configurazione del sistema

7-1-1. Inserire il connettore a 9 poli D-SUB del telecomando nell'uscita RS-232 dell'inverter.

7-1-2. NA

Indicazioni LED

7-1-3. Attivare l'interruttore dell'inverter: due brevi segnali acustici suoni vengono emessi dall'inverter. Tutti i diodi luminosi si accendono e dopo un secondo segue un breve bip. I LED color ambra, verde e rosso del telecomando si accendono per 0.5 secondi e quindi si spengono sequenzialmente. L'inverter è ora nella modalità OFF. Il LED color ambra lampeggerà agli 2~3 secondi.

7-1-3-1. LED del telecomando

Colore / Stato	Risparmio energetico	Potenza d'uscita
Verde"ON"	Attivazione	ON
verde "lampeggiante"	Attivazione	OFF
Ambra "ON"	Disattivazione	ON
Ambra "lampeggiante"	Disattivazione	OFF

Verde - Attivazione risparmio energetico
Ambra - Disattivazione risparmio energetico
ON - Corrente On
Lampeggiante - Corrente Off

Funzionamento

7-1-4. Mettere SLIDE SW "ON". I blocchi dei tasti non funzionano se SLIDE SW è su "OFF".
7-1-5. ON/OFF telecomando: premendo un tasto (e rilasciandolo après un secondo) la modalità di uscita ON/OFF e il display dei LED commuteranno di conseguenza.
7-1-6. Funzionamento con modalità di risparmio energetico: Premere il tasting per 2 secondi e i colori del LED cambieranno.

Tenere premuto il tasting e i colori commuteranno da ambra a verde agli 2~3 secondi.

Il colore del LED determinerà il modo di funzionamento. Il colore verde indica che il modo di risparmio energetico è attenuato e il colore ambra indica che tale funzione è disattivata.

Rilasciare il tasto quando il LED indica che la posizione desiderata è stata raggiunta.

7-1-7. L'attivazione / disattivazione del modo di risparmio energetico non cambia il modo ON/OFF.
7-1-8. Indipendentemente dall'impostazione nel modo di risparmio energetico, quando si preme il tasto OFF, la corrente si spegne e il modo di risparmio energetico si disattiva automaticamente (il LED color ambra lampeggia per 2~3 secondi). Quando si rimette la corrente su ON, il modo di risparmio energetico ripristinerà la regolazione precedente.

7.2 Modo di risparmio energetico

SERIE DI INVERTITORI A ONDE SINUSOIDALI Domatic SI-1500
COMANDATI DA MICROPROCESSORI
ATTIVAZIONE E DISATTIVAZIONE DEL MODE DI RISPARMIO
ENERGETICO

7-2-1. Quando un inverter è acces o funzione in stato di riposo (non vi è carico o il carico collegato all'inverter è stato spento), riceve alcora dalle batterie l'energia necessaria per mantenere ilsystema in funzione.
7-2-2. Questo inverter è dotato di risparmio energetico in modalità "sleep" per Maintainere l'energia durante gli stati di riposo. Quando但这a modalità è attenuata, l'inverter avverte la potenza di uscita emessa e se但这a è inferiore a 2 - 15 watt, l'inverter spegne la corrente di uscita. Per ridurre il consumo di energia delle batterie ad un valore molto basso,cisionà a circa 1.5 watt sono mantenuti in funzione soltanto i sistemi essenziali. Non appena un carico è attivato, l'inverter si della sua condizione di "sonno" e ripristina la potenza di uscita dopo un tempo di risposta di circa 8 secondi. Si deve tener presente che quando l'inverter si della sua modalità "sleep" di risparmio energetico, ha bisogno di un po' di tempo per preparare tutti i sistemi prima di poter cominciare a fornire l'energia al carico. La potenza di uscita non sare quindi disponibile immediatamente ma sostanto dopo un intervallo di circa 15 - 18 sec. Se si utilizza un utensile a mano o altri apparecchio con un grilletto, tenere il grilletto pigiato per un po' di tempo fino a che non sia disponibile l'energia per azionare l'utensile/ l'apparecchio.
7-2-3. Il risparmio energetico in modalità "sleep" più essere attivato o disattivato per mezzo dell'interruttoreON/OFF o per mezzo di un telecomando opzionale. La procedura da seguire per commutare tra i due stati è indicata al paragrafo 7.2.6 qui di seguito. L'inverter è stato preimpostato in fabbrica in condizione attenuata.

7-2-4. Risparmio energetico in modalità “sleep”, attenuato.

7-2-4-1. Il pannello frontale ha un LED verde con l'indicazione di "risparmio energetico" per segnalare la condizione attenuata di risparmio energetico in modalità "sleep" (qui di seguito chiamato LED verde).

7-2-4-2. Il risparmio energetico in modalità "sleep" è attivato in uno dei seguenti due casi (se l'inverter è in funzione):

con la seguente sequenza dei LED:

lampeggio - lampeggio - intervallo - lampeggio - lampeggio - intervallo

(risparmio energetico in modalità “sleep”, stato di riposo o nessun carico)

se il LED verde è acceso in permanenza

(Risparmio energetico in modalità “sleep”, caricato).

7-2-5. Quando l'inverter èMESSO in funzione e il carico viene attivato o disattivato con il risparmio energetico in modalità "sleep"

inserito, attenersi alle seguenti istruzioni:

(si è nella situazione iniziale quando l'inverter è disattivato e tutti i carichi sono scollegati.)

7-2-5-1. Mettere in funzione l'inverter. Dopo 2 bip il LED verde comincia a lampeggiare con la sequenza:

lampeggio - lampeggio - lampeggio.........

Dopo circa 3 secondi, si sente 1 bip, il LED verde smette di lampeggiare e resta acceso in permanenza.

La potenza di uscita è disponibile dopo 15 - 18 sec dal momento in cui il led verde smette di

lampeggiare. Quando la corrente di uscita è

disponibile, l'inverter circa di stabilire se vi è un carico collegato. Se il carico è inferiore a 2 -15 Watt, la

potenza di uscita si interrompe dopo circa 15 secondi dal momento in cui l'energia è resa disponibile.

II LED verde inizia la sequenza:

lampeggio -lampeggio - intervallo - lampeggio - lampeggio -intervallo ....

(Ciò indica che l'inverter è in risparmio energetico

modalità “sleep” ed è in stato di riposo eenza carico).

7-2-5-2. Se ora si attiva un carico superiore a 2 - 15 Watt, il LED verde smette di lampeggiare dopo circa 3 secondi e resta acceso in permanenza. Dop o circa 15 - 18 secondi, e cchio è quando il LED verde ha smesso di lampeggiare ed è rimasto acceso, la potenza di uscita è disponibile per il carico. Il LED verde rimane acceso in permanenza. (Cio indica che l'inverter è in risparmio energetico modalità "sleep" e in condizione di carico)
7-2-5-3. Se il carico è spento, la potenza di uscita si interrompe\ dopo 15 - 18 secondi e il LED verde comincia a\ lampeggiare con la sequenza\ lampeggio - lampeggio - intervallo - lampeggio - lampeggio - intervallo............ (ciò indica che l'inverter è in\ risparmio energetico modalità "sleep" e in stato di riposo.)

7-2-6. Risparnio energetico in modalità “sleep”, disattivato

7-2-6-1. Il pannello frontale ha un LED verde con l'indicazione "risparmio energetico" per segnalare la condizione attenuata di risparmio energetico in modalità "sleep" (qui di seguito chiamato LED verde).
7-2-6-2. Il risparmio energetico in modalità "sleep" è disattivato se il LED verde segnato "risparmio energetico" è spento. In questa modalità la potenza di uscita è sempre disponibile.
7-2-6-3.Seguire le seguenti istruzioni quando l'inverter è in funzione con il modo di risparmio energetico disattivato e i carichi sono attivati e disattivati: (la situazione iniziale è quando l'inverter è disattivato e tutti i carichi sono scollegati.)

7-2-6-3-1. Accendere l'inverter. Dopo 2 bip il LED verde comincia a lampeggiare con la sequenza: lampeggio - lampeggio - lampeggio .... Dopo circa 3 secondi, si sente 1 bip e il LED verde smette di lampeggiare e si spegne. La potenza di uscita è disponibile dopo circa 15 - 18 sec dal momento in cui il LED verde si spegne. La potenza di uscita è sempre disponibile,anche nella stato di riposo alla carico. Il LED verde è spento per tutto il tempo.

7-2-7. Commutazione tra lo stato di attivazione e lo stato di disattivazione nella modalità "sleep" di risparmio energetico

7-2-7-1. Il risparmio energetico in modalità "sleep" più essere attivato o disattivato per mezzo dell'interruttore ON/OFF sul pannello frontale dell'inverter o per mezzo del telecomando opzionale. La commutazione tra i due stati con l'interruttore ON/OFF sul pannello frontale dell'inverter avviene come segue:

Il principio è quello di una leva a scatto,cisione se l'inverter erare nella stato di attivazione prima del procedimento, commuterà nella stato di disattivazione dopo il procedimento. Al contrario,se l'inverter era nella stato di disattivazione prima del procedimento, commuterà nella stato di attivazione dopo il procedimento.

Disattivare tutti i carichi, spegnere l'inverter, scollegare tutti i carichi. Accendere l'inverter. Dopo 2 bip il led verde comincia a lampeggiare con la sequenza:

lampeggio - lampeggio - lampeggio........ (lampeggia per circa 3 secondi)

Non appena comincia a lampeggiare, spegnere l'interruttore ON / OFF e riaccenderlo immediatamente. Ciò completerà il procedimento di accensione. L'inverter continuera la sua sequenza di funzionamento e commuterà nel nuovo stato. L'interruttore ON / OFF dovrà essere attivato e nuovamente disattivato per tutto il tempo in cui il LED verde lampeggia. (Il LED verde lampeggerà con la sequenza:

lampeggio - lampeggio - lampeggio...... per circa 3 secondi dopo la messa in funzione dell'inverter).

Informazioni supplementari sui prodotti Domatic

www.dometic.com

Domatic SI 1500

Inversor de ondas sinusoidales reales
