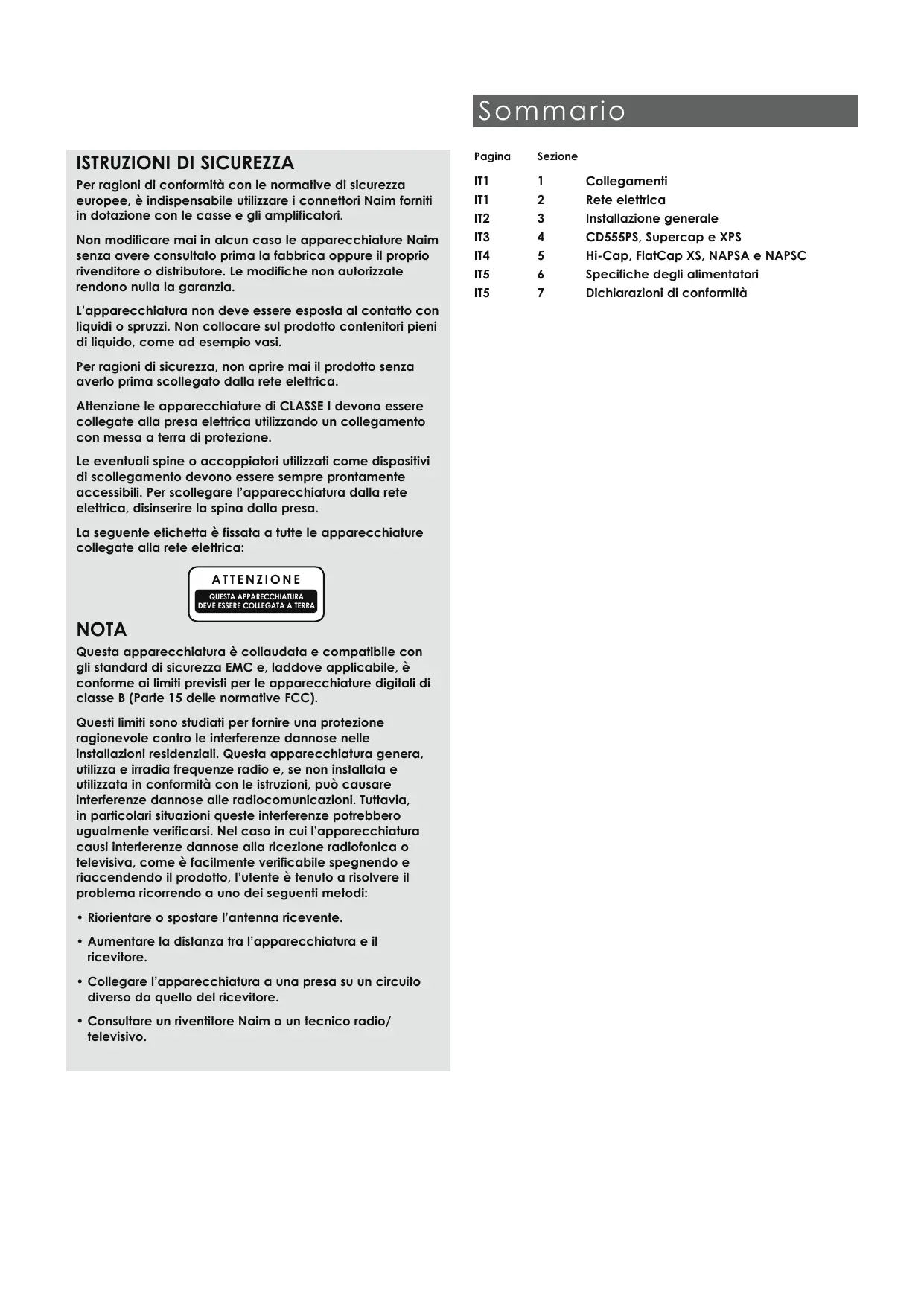

Pagina Sezione Per ragioni di conformità con le normative di sicurezza europee, è indispensabile utilizzare i connettori Naim forniti in dotazione con le casse e gli amplificatori. IT1

IT1 2 Rete elettrica IT2

Installazione generale Non modificare mai in alcun caso le apparecchiature Naim senza avere consultato prima la fabbrica oppure il proprio rivenditore o distributore. Le modifiche non autorizzate rendono nulla la garanzia. IT3

L’apparecchiatura non deve essere esposta al contatto con liquidi o spruzzi. Non collocare sul prodotto contenitori pieni di liquido, come ad esempio vasi. Per ragioni di sicurezza, non aprire mai il prodotto senza averlo prima scollegato dalla rete elettrica. Attenzione le apparecchiature di CLASSE I devono essere collegate alla presa elettrica utilizzando un collegamento con messa a terra di protezione. Le eventuali spine o accoppiatori utilizzati come dispositivi di scollegamento devono essere sempre prontamente accessibili. Per scollegare l’apparecchiatura dalla rete elettrica, disinserire la spina dalla presa. La seguente etichetta è fissata a tutte le apparecchiature collegate alla rete elettrica: a tt e n zi o n e Questa apparecchiatura deve essere collegata a terra nota Questa apparecchiatura è collaudata e compatibile con gli standard di sicurezza EMC e, laddove applicabile, è conforme ai limiti previsti per le apparecchiature digitali di classe B (Parte 15 delle normative FCC). Questi limiti sono studiati per fornire una protezione ragionevole contro le interferenze dannose nelle installazioni residenziali. Questa apparecchiatura genera, utilizza e irradia frequenze radio e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, in particolari situazioni queste interferenze potrebbero ugualmente verificarsi. Nel caso in cui l’apparecchiatura causi interferenze dannose alla ricezione radiofonica o televisiva, come è facilmente verificabile spegnendo e riaccendendo il prodotto, l’utente è tenuto a risolvere il problema ricorrendo a uno dei seguenti metodi:

• Riorientare o spostare l’antenna ricevente. umentare la distanza tra l’apparecchiatura e il ricevitore. ollegare l’apparecchiatura a una presa su un circuito diverso da quello del ricevitore. onsultare un riventitore Naim o un tecnico radio/ televisivo. Collegamenti Dichiarazioni di conformità I ntrod u z io ne I prodotti Naim Audio sono studiati per offrire prestazioni ottimali. A questo scopo, è necessario seguire attentamente le istruzioni di installazione. Il presente manuale tratta tutte le sorgenti di alimentazione. La parte iniziale fornisce alcune informazioni generali sull’installazione e la sicurezza. Le informazioni specifiche relative al prodotto iniziano dalla Sezione 4. 1 Collegamenti È importante per la sicurezza e le prestazioni non modificare i cavi standard forniti in dotazione.

1. 1 Cav i di c o lle game nto

Se il prodotto è dotato di prese sia DIN sia RCA, si raccomanda di utilizzare preferibilmente le prese DIN. Sulle estremità di ogni cavo di collegamento Naim è indicato l’orientamento corretto. L’indicazione contrassegna l’estremità da collegare alla fonte del segnale. Le spine e le prese di collegamento devono essere sempre pulite e senza tracce di corrosione. Per pulirle spegnere l’apparecchiatura, estrarre le spine dalle prese e reinserirle al termine dell’operazione. Non utilizzare prodotti di pulizia per contatti, dato che la pellicola depositata potrebbe degradare il suono.

1. 2 Cav i dei dif f uso ri

I cavi dei diffusori sono di fondamentale importanza. I cavi devono avere una lunghezza minima di 3,5 metri ed essere tutti di uguale lunghezza. La lunghezza massima consigliata è normalmente 20 metri sebbene cavi più lunghi possano essere utilizzati con alcuni amplificatori Naim. Alcuni amplificatori Naim sono stati progettati per funzionare solamente con cavi Naim. L’uso di cavi di altro tipo potrebbe degradare le prestazioni o persino danneggiare il prodotto. Altri amplificatori Naim possono essere utilizzati con qualsiasi cavo di alta qualità, tuttavia si consiglia di utilizzare anche in questo caso cavi Naim. I cavi per amplificatori Naim sono direzionali e devono essere pertanto orientati con la freccia rivolta verso i diffusori. Utilizzare solo i connettori dei diffusori Naim forniti in dotazione, in quanto sono conformi alle normative europee sulla sicurezza. Per maggiori informazioni sui cavi e i connettori dei diffusori, contattare il proprio rivenditore o il distributore. 2 Ret e elet t r i ca Nel caso di spine con fusibili, utilizzare solo fusibili da 13 amp. I fusibili con minore potenza si guastano dopo un certo periodo di utilizzo. Non collegare alla presa di corrente varistori o filtri antirumore, in quanto degradano l’alimentazione di rete e il suono.

2.1 Cablaggio della presa di corrente

Collegare il cavo VERDE e GIALLO al terminale della spina contrassegnato dalla lettera E, dal simbolo messa a terra, dal colore VERDE oppure dal colore VERDE e GIALLO. Collegare il cavo BLU al terminale della spina contrassegnato dalla lettera N oppure di colore NERO. Collegare il cavo MARRONE al terminale della spina contrassegnato dalla lettera L oppure di colore ROSSO. 2 . 2 Fu s i b i l i d el l ’ a p p a r ecch i a t u r a Le apparecchiature audio Naim da collegare alla rete elettrica sono dotate di un fusibile situato sul pannello posteriore adiacente alla presa di alimentazione. Se necessario, sostituirlo solo con il fusibile di ricambio fornito in dotazione o con un fusibile identico. In caso di guasti ripetuti del fusibile, contattare il proprio rivenditore o la casa costruttrice. 2 . 3 S p i n e d i r et e n on col l eg a b i l i Se una spina non utilizzabile viene tagliata dal cavo di alimentazione (per qualsiasi motivo), la spina DEVE essere resa inutilizzabile prima dello smaltimento. Se la spina tagliata viene inserita in una presa di corrente, esiste un alto rischio di scosse elettriche. 2 . 4 C i r cu i t i e ca v i d i r et e Un sistema hi-fi condivide solitamente un circuito d’alimentazione con altri apparecchi domestici, alcuni dei quali possono causare la distorsione della forma d’onda della rete. Tale distorsione può causare a sua volta un ronzio dei trasformatori di rete. Alcuni trasformatori Naim di grandi dimensioni sono relativamente sensibili a queste distorsioni ed è pertanto necessario prendere in considerazione questo problema quando si sceglie il luogo dove collocare l’apparecchiatura. Il ronzio del trasformatore non viene trasmesso dai diffusori e non ha effetto sulle prestazioni del sistema. Tuttavia, un circuito di rete separato potrebbe attenuarlo. Un circuito di questo tipo (preferibilmente con una potenza di 30 o 45 Amp) migliorerà inoltre le prestazioni del sistema. Per informazioni sull’installazione di un circuito di rete separato, consultare un elettricista qualificato. Non utilizzare cavi di alimentazione e spine diversi da quelli forniti in dotazione, i quali sono stati appositamente selezionati per fornire prestazioni ottimali. In alcuni stati può essere necessario collegare una spina al cavo di alimentazione fornito in dotazione. Poiché i colori dei fili del cavo di alimentazione potrebbero non corrispondere agli indicatori colorati che identificano i terminali della spina, procedere come segue: IT1 I ntrod u z io ne 3 In st allazione Le apparecchiature Naim sono studiate per fornire prestazioni ottimali, senza compromessi. Le note seguenti forniscono informazioni sull’installazione del prodotto, nonché avvertenze più generali sull’uso dei prodotti audio in ambiente domestico. Si prega pertanto di leggerle con attenzione.

3.1 Posizionamento dell’apparecchiatura

Per ridurre il rischio di ronzio dei diffusori, la rete di alimentazione e gli amplificatori devono essere posti a una distanza ragionevole dalle altre apparecchiature. La distanza massima è quella consentita dai cavi di collegamento standard. Alcune apparecchiature Naim sono estremamente pesanti. Controllare il peso dell’apparecchiatura prima di alzarla e, se necessario, utilizzare più di una persona per spostarla. Assicurarsi che la base d’appoggio o il tavolo possano sostenere facilmente il peso e che l’apparecchiatura sia stabile. Alcuni diffusori e supporti devono essere installati con chiodi fissati al pavimento. Prestare particolare attenzione quando si colloca o si sposta l’apparecchiatura per evitare di causare lesioni a persone o danni a cavi e superfici. Presso il rivenditore sono disponibili materiali di protezione per pavimenti piastrellati.

I componenti originali e gli alimentatori devono essere accesi prima degli amplificatori. Spegnere sempre gli amplificatori e attendere un minuto prima di collegare o scollegare i cavi. Utilizzare sempre l’interruttore di corrente sul prodotto anziché gli interruttori della rete elettrica. Quando si accendono gli amplificatori di potenza, i diffusori emettono un rumore forte e improvviso. Ciò è del tutto normale, non indica la presenza di guasti o problemi e non causa alcun danno ai diffusori. Allo spegnimento dell’apparecchiatura, i diffusori potrebbero emettere un leggero “pop”.

Prima che l’apparecchiatura raggiunga prestazioni ottimali è necessario un certo periodo di rodaggio. La durata del rodaggio varia, ma in certe condizioni il suono può continuare a migliorare per oltre un mese. Prestazioni migliori e più uniformi si ottengono se il sistema viene lasciato acceso per lunghi periodi. È bene ricordare, tuttavia, che è necessario scollegare l’apparecchiatura dalla rete di alimentazione durante i temporali, in quanto i fulmini potrebbero danneggiarla.

3. 4 R a d i oi n t er f er en z e

Alcune volte, in base a dove si vive e ai dispositivi di messa a terra dell’abitazione, potrebbero verificarsi delle radiointerferenze. In alcuni stati, i controlli sulla radiodiffusione consentono altissimi livelli di radiazione di frequenze radio. Di conseguenza, la scelta e l’esatta collocazione dell’apparecchiatura possono essere entrambe di importanza cruciale. La suscettibilità alle radiointerferenze è legata alla larghezza della banda interna necessaria per ottenere un’alta qualità del suono. Alcune apparecchiature Naim dispongono di un kit di filtri anti-interferenza, ma la qualità del suono potrebbe gradualmente degradarsi in base al numero di elementi del kit installati. In caso di forti radiointerferenze, l’apparecchiatura Naim potrebbe rivelarsi inutilizzabile.

3.5 Precauzioni contro i fulmini

Il sistema HI-FI Naim può essere danneggiato dalla caduta di un fulmine. In caso di temporale, deve quindi essere spento e scollegato dalla rete di alimentazione. Per una protezione completa, quando non si utilizza l’apparecchiatura è consigliabile scollegare tutti i cavi dalla rete di alimentazione e i cavi dell’antenna. 3 . 6 I n ca s o d i p r ob l em i La legge sulla tutela dei consumatori varia da stato a stato. Nella maggior parte degli stati, il rivenditore ha l’obbligo di ritirare le apparecchiature da lui vendute nel caso in cui non funzionino in modo soddisfacente. Il problema può essere causato da un guasto del sistema o dalla sua installazione. È quindi essenziale fare pieno affidamento sull’esperienza e le conoscenze tecniche del rivenditore. Se non si riesce a risolvere il problema, contattare il proprio rivenditore o Naim Audio. Alcuni apparecchi Naim sono fabbricati in versione speciale per determinati stati e questo rende impossibile predisporre delle garanzie internazionali. È quindi necessario stabilire i termini di garanzia con il proprio rivenditore. Se necessario contattate direttamente Naim Audio per assistenza e consulenza. 3 . 7 S er v i z i e a g g i or n a m en t i È essenziale che le riparazioni e gli aggiornamenti vengano eseguiti da un rivenditore Naim autorizzato o direttamente da Naim. Molti componenti sono personalizzati e collaudati e molto spesso non è possibile ottenere ricambi adeguati da altre fonti. Per informazioni sui servizi o gli aggiornamenti, si prega di contattare l’Assistenza Clienti di Naim Audio ai seguenti indirizzi: Tel: E-mail: +44 (0)1722 42 66 00 info@naim-uk.com Si prega di indicare il numero di serie del prodotto (indicato sul pannello posteriore) in tutta la corrispondenza. IT2 A lim e n ta to r i CD 555P S, Supercap e XPS 4 Installazione dell’alimentatore L’alimentatore deve essere installato su un supporto concepito appositamente per questo scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l’unità. Prima di accendere l’alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e che il volume del preamplificatore sia disattivato. I tasti di accensione sono situati sul pannello frontale. Gli schemi dei collegamenti sono forniti nel manuale del preamplificatore o del lettore CD. Fare molta attenzione quando si solleva o si sposta l’alimentatore perché è molto pesante. Assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.

4. 1 CD 5 5 5 P S R e tro

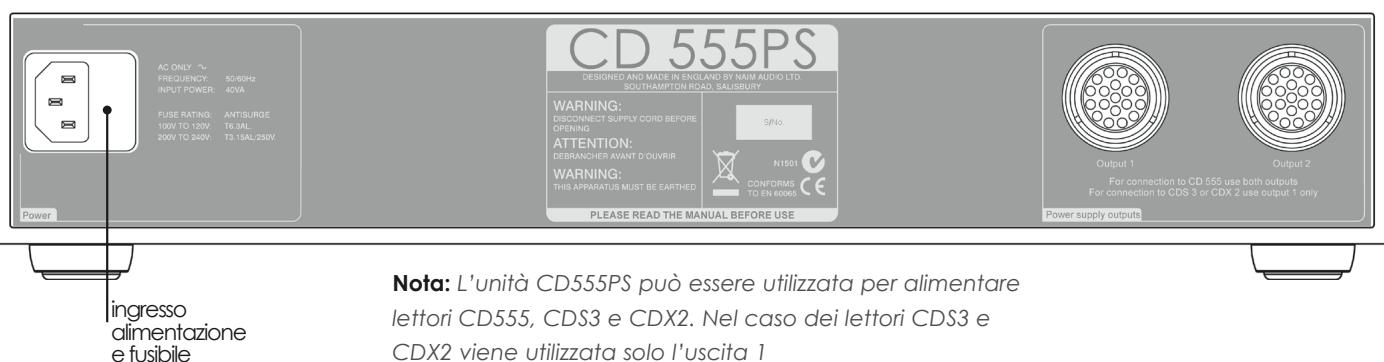

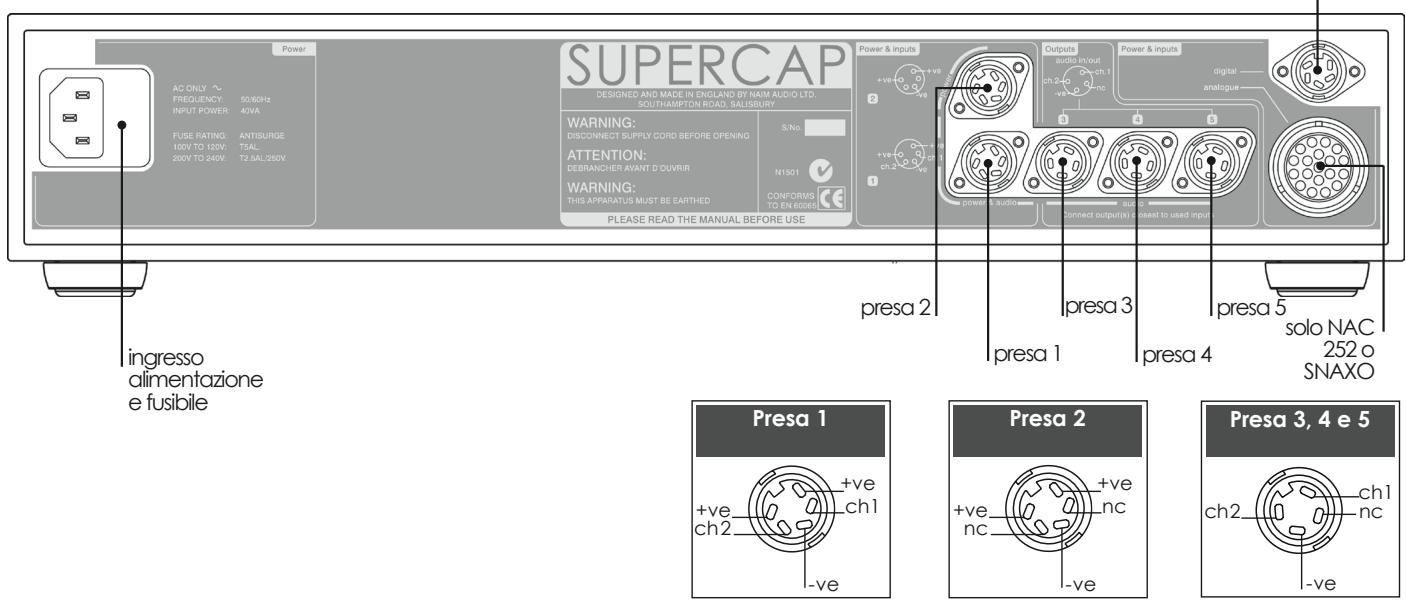

ingresso alimentazione e fusibile Nota: L’unità CD555PS può essere utilizzata per alimentare lettori CD555, CDS3 e CDX2. Nel caso dei lettori CDS3 e CDX2 viene utilizzata solo l’uscita 1 solo NAC 252

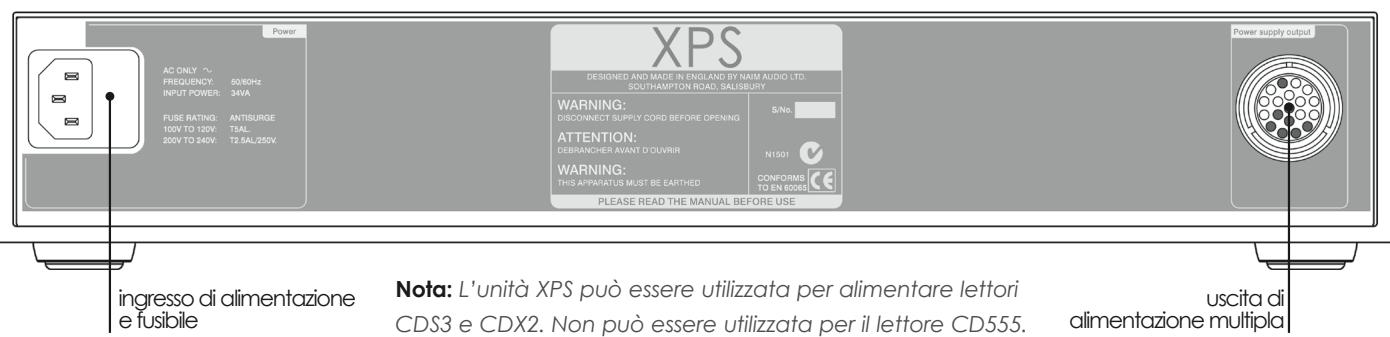

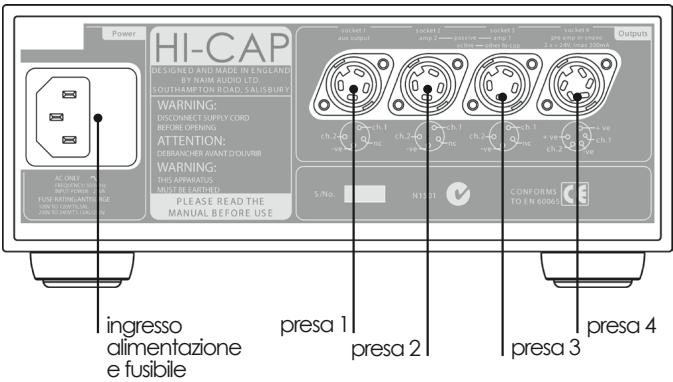

ingresso di alimentazione e fusibile Nota: L’unità XPS può essere utilizzata per alimentare lettori CDS3 e CDX2. Non può essere utilizzata per il lettore CD555. uscita di alimentazione multipla IT3 Alimentatori Hi-Cap, FlatCap XS, NAPSA e NAPSC 5 In st allazione d el l ’a l i mentato re L’alimentatore deve essere installato su un supporto concepito appositamente per questo scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l’unità. Prima di accendere l’alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e che il volume del preamplificatore sia disattivato. Gli schemi dei collegamenti sono forniti nel manuale del preamplificatore o del lettore CD. Fare molta attenzione quando si solleva o si sposta l’alimentatore perché è molto pesante. Assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.

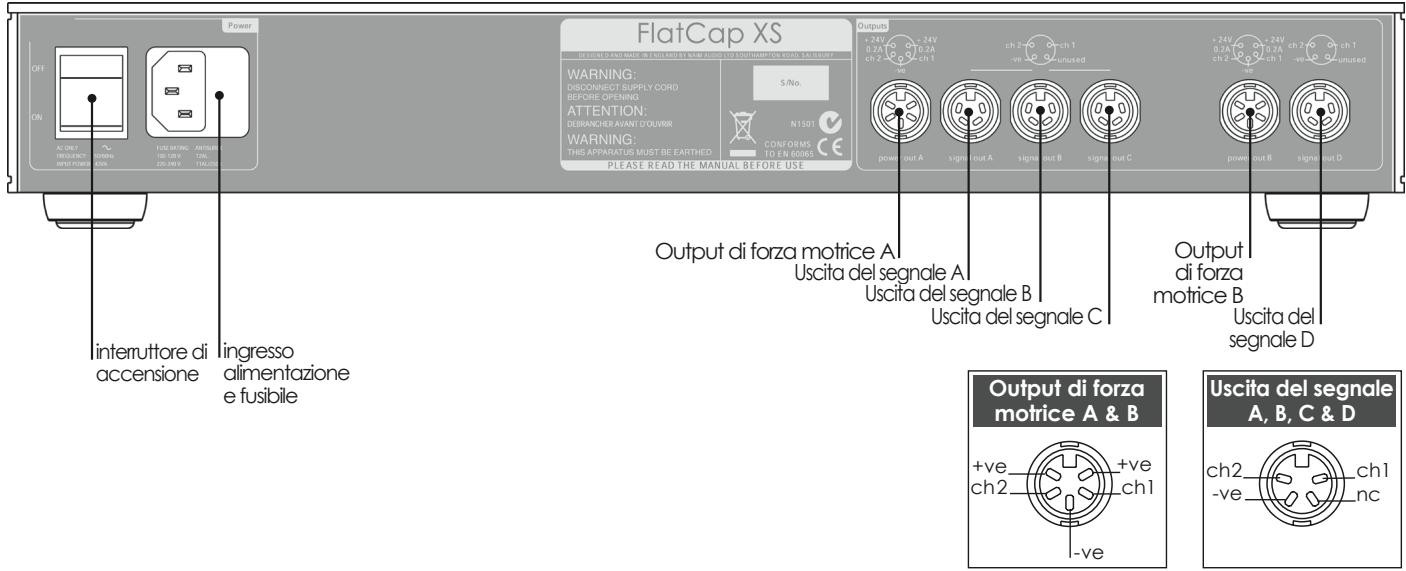

Output di forza motrice B Uscita del segnale D Output di forza motrice A Uscita del segnale A Uscita del segnale B Uscita del segnale C interruttore di ingresso accensione alimentazione e fusibile Output di forza motrice A & B +ve ch1 +ve ch2 Uscita del segnale A, B, C & D ch2 -ve -ve

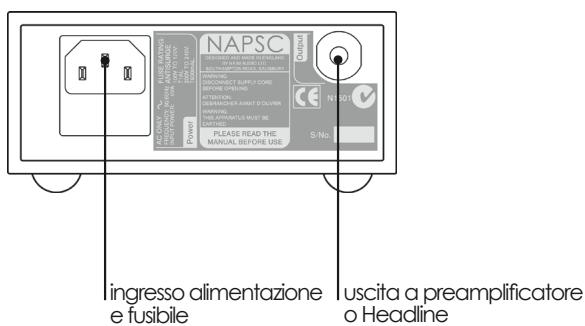

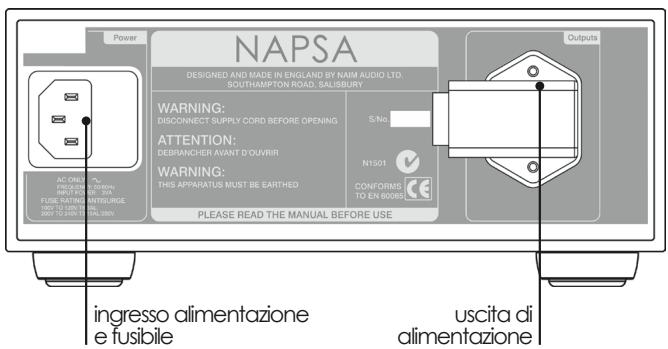

ingresso alimentazione e fusibile IT4 5 . 4 NAP S C R et r o uscita di alimentazione ingresso alimentazione uscita a preamplificatore o Headline e fusibile ch1
