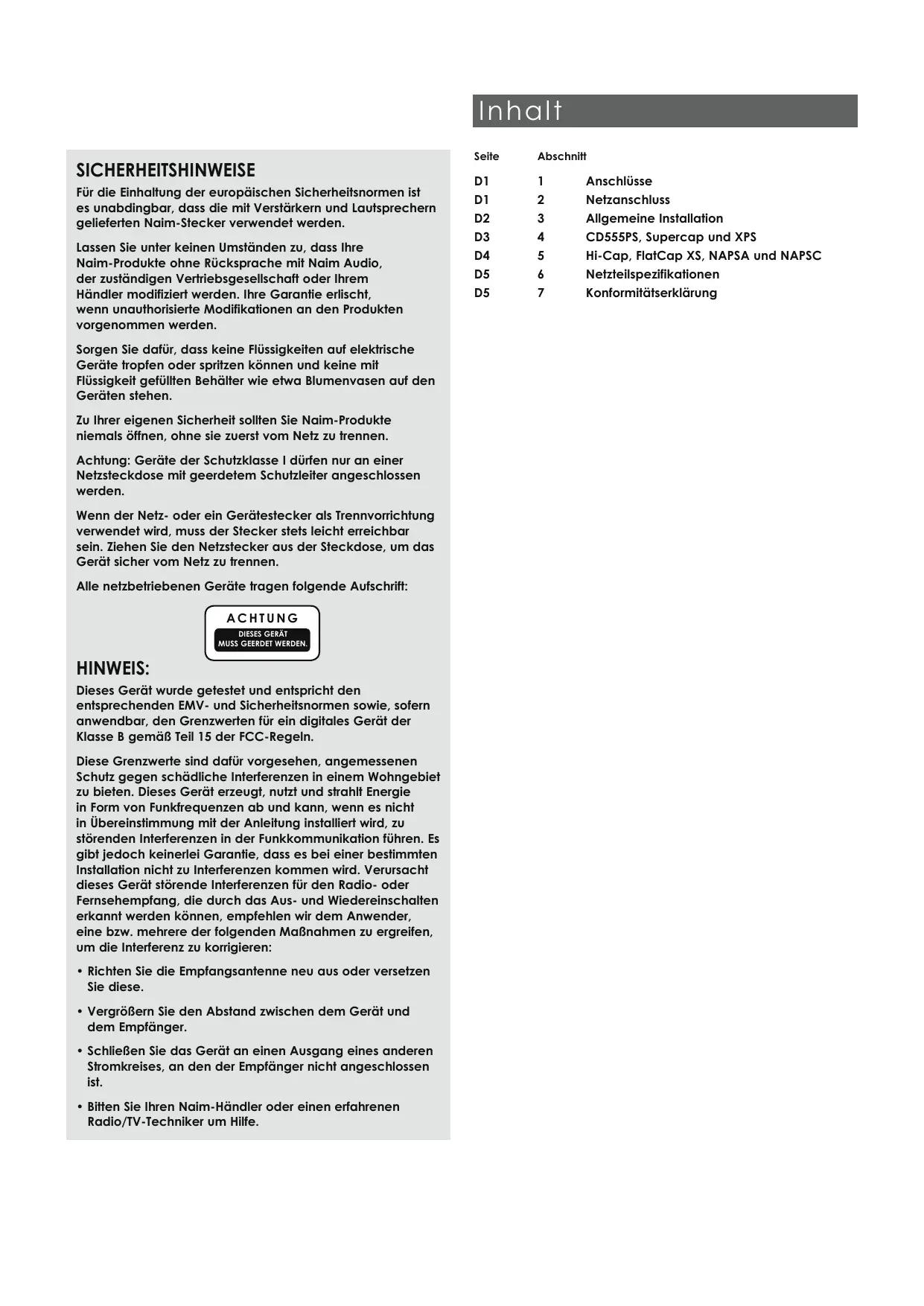

B E D I ENUN G SAN L E I T UN G NE T Z T E I L E EN G L I S H D EU T S C H F RAN Ç A I S I T A L I AN 0 Inhal t SICHERHEITSHINWEISE Für die Einhaltung der europäischen Sicherheitsnormen ist es unabdingbar, dass die mit Verstärkern und Lautsprechern gelieferten Naim-Stecker verwendet werden. Lassen Sie unter keinen Umständen zu, dass Ihre Naim-Produkte ohne Rücksprache mit Naim Audio, der zuständigen Vertriebsgesellschaft oder Ihrem Händler modifiziert werden. Ihre Garantie erlischt, wenn unauthorisierte Modifikationen an den Produkten vorgenommen werden. Sorgen Sie dafür, dass keine Flüssigkeiten auf elektrische Geräte tropfen oder spritzen können und keine mit Flüssigkeit gefüllten Behälter wie etwa Blumenvasen auf den Geräten stehen. Zu Ihrer eigenen Sicherheit sollten Sie Naim-Produkte niemals öffnen, ohne sie zuerst vom Netz zu trennen. Achtung: Geräte der Schutzklasse I dürfen nur an einer Netzsteckdose mit geerdetem Schutzleiter angeschlossen werden. Wenn der Netz- oder ein Gerätestecker als Trennvorrichtung verwendet wird, muss der Stecker stets leicht erreichbar sein. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät sicher vom Netz zu trennen. Alle netzbetriebenen Geräte tragen folgende Aufschrift: Acht u n g Dieses Gerät muss geerdet werden. Hinweis: Dieses Gerät wurde getestet und entspricht den entsprechenden EMV- und Sicherheitsnormen sowie, sofern anwendbar, den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind dafür vorgesehen, angemessenen Schutz gegen schädliche Interferenzen in einem Wohngebiet zu bieten. Dieses Gerät erzeugt, nutzt und strahlt Energie in Form von Funkfrequenzen ab und kann, wenn es nicht in Übereinstimmung mit der Anleitung installiert wird, zu störenden Interferenzen in der Funkkommunikation führen. Es gibt jedoch keinerlei Garantie, dass es bei einer bestimmten Installation nicht zu Interferenzen kommen wird. Verursacht dieses Gerät störende Interferenzen für den Radio- oder Fernsehempfang, die durch das Aus- und Wiedereinschalten erkannt werden können, empfehlen wir dem Anwender, eine bzw. mehrere der folgenden Maßnahmen zu ergreifen, um die Interferenz zu korrigieren:

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie diese.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an einen Ausgang eines anderen Stromkreises, an den der Empfänger nicht angeschlossen ist.
• Bitten Sie Ihren Naim-Händler oder einen erfahrenen Radio/TV-Techniker um Hilfe. Seite Abschnitt

CD555PS, Supercap und XPS

Hi-Cap, FlatCap XS, NAPSA und NAPSC

6 Netzteilspezifikationen

Konformitätserklärung E in le itu ng Bei der Herstellung von Naim Audio-Produkten hat die Klangqualität stets oberste Priorität. Eine sorgfältige Installation stellt sicher, dass ihr ganzes Potenzial erreicht wird. In diesem Handbuch werden sämtliche Netzteile beschrieben. Es beginnt mit einigen allgemeinen Installationshinweisen und gesetzlichen Sicherheitshinweisen. Die produktspezifischen Informationen beginnen in Abschnitt 4. 1 An sch lü sse Zur Gewährleistung der Sicherheit und der höchstmöglichen Klangqualität sollten die Standardanschlusskabel nicht modifiziert werden.

Wenn aufgrund der Gerätekombination in Ihrer Anlage die Möglichkeit besteht, zwischen DIN- und Cinchanschlüssen zu wählen, sollten Sie stets die DIN-Anschlüsse verwenden. NaimSignalkabel sind an einem Ende mit einem Stück Klebeband zur Kennzeichnung der Ausrichtung versehen. Das Klebeband befindet sich an dem Ende, das zur Signalquelle zeigen sollte. Stecker und Buchsen sollten sauber und frei von Schmutz und Korrosion sein. Am einfachsten sind sie zu reinigen, indem Sie die Anlage ausschalten, die Stecker aus den Buchsen ziehen und sie dann wieder einstecken. Verwenden Sie keine Kontaktreiniger, da diese oft einen dünnen Film hinterlassen, der die Klangqualität beeinträchtigen kann.

1. 2 Lautspreche rkabe l

Lautsprecherkabel sind für die Klangqualität der Anlage entscheidend. Die Kabel sollten eine Länge von mindestens 3,5 Metern haben und gleich lang sein. Die empfohlene Höchstlänge beträgt 20 Meter, einige Naim-Verstärker können jedoch auch mit längeren Kabeln betrieben werden. Manche Naim-Verstärker sollten konstruktionsbedingt nur mit Naim-Lautsprecherkabeln betrieben werden. Die Verwendung anderer Kabel beeinträchtigt die Klangqualität dieser Verstärker und kann sie unter Umständen auch beschädigen. Andere Naim-Verstärker können mit jeder Art von hochwertigen Lautsprecherkabeln betrieben werden, wir empfehlen jedoch die Verwendung von Naim-Lautsprecherkabeln. Naim-Lautsprecherkabel sind so anzuschließen, dass die aufgedruckten Pfeile in Richtung der Lautsprecher zeigen. Lassen Sie Ihre Lautsprecherkabel nur mit Naim-Steckern konfektionieren; sie entsprechen den europäischen Sicherheitsnormen. Wenden Sie sich an Ihren Händler, die zuständige Vertriebsgesellschaft oder Naim Audio, wenn Sie Fragen zu Kabeln und Steckern haben. 2 Netzv ersorg ung In Ländern, in denen Netzkabel mit Sicherungssteckern verwendet werden, sind diese mit 13-A-Sicherungen auszustatten. Sicherungen mit geringerer Bemessung versagen nach einiger Zeit. Verwenden Sie keine Netzentstörfilter, da sie die Klangqualität von NaimGeräten beeinträchtigen. 2 . 1 N et z k a b el Verwenden Sie ausschließlich die mitgelieferten Netzkabel; sie wurden speziell für den Betrieb Ihrer Naim-Geräte ausgewählt und bieten die bestmögliche Qualität. In manchen Ländern müssen die Netzkabel elektrischer Geräte vor der Inbetriebnahme mit einem Stecker versehen werden. Da die Farben der Drähte im Netzkabel unter Umständen nicht den Farbmarkierungen der Klemmen in Ihrem Stecker entsprechen, gehen Sie wie folgt vor: Schließen Sie den Draht mit den Farben Grün und Gelb an die Klemme im Stecker an, die mit dem Buchstaben E oder dem Schutzerdesymbol gekennzeichnet ist oder die Farben Grün oder Grün und Gelb aufweist. Schließen Sie den Draht mit der Farbe Blau an die Klemme im Stecker an, die mit dem Buchstaben N gekennzeichnet ist oder die Farbe Schwarz aufweist. Schließen Sie den Draht mit der Farbe Braun an die Klemme im Stecker an, die mit dem Buchstaben L gekennzeichnet ist oder die Farbe Rot aufweist. 2 . 2 G er ä t es i ch er u n g en Netzbetriebene Naim-Geräte sind mit einer Eingangssicherung ausgestattet; sie befindet sich in einem Sicherungshalter neben der Netzanschlussbuchse an der Geräterückseite. Falls die Sicherung durchbrennt, ersetzen Sie sie ausschließlich durch die im Sicherungshalter befindliche Ersatzsicherung oder eine andere Sicherung desselben Typs. Wenn die Sicherung wiederholt durchbrennt, deutet dies auf einen Fehler oder Defekt hin, den Sie von Ihrem Händler, der zuständigen Vertriebsgesellschaft oder Naim Audio beheben lassen sollten.

2.3 Fest verbundene Stecker

Fest verbundene Stecker, die (aus welchem Grunde auch immer) von einem Netzkabel abgetrennt wurden, müssen unbedingt so entsorgt werden, dass sie nicht wieder verwendet werden können. Beim Einstecken des abgetrennten Steckers in eine Steckdose treten lebensgefährliche Spannungen auf. 2 . 4 H a u s s t r om n et z Stereoanlagen sind in der Regel mit anderen Geräten zusammen an eine Leitung des Hausstromnetzes angeschlossen. Manche Geräte verursachen Verzerrungen der Sinusform des Leitungsstroms, was zu einem Brummen der Transformatoren in netzbetriebenen Komponenten führen kann. Manche Naim-Transformatoren sind groß ausgelegt und daher verhältnismäßig anfällig für derartige Verzerrungen. Bedenken Sie bei der Wahl eines Standorts für Ihre Stereoanlage, dass Transformatorbrummen eventuell von Ihrem Hörplatz aus zu hören sein könnte.

E in le itu ng Transformatorbrummen wird nicht durch die Lautsprecher übertragen und hat keine Auswirkungen auf den Klang der Anlage. Eine gesonderte, abgesicherte Leitung vom Hausverteiler kann zur Reduzierung des Transformatorbrummens beitragen und verbessert in der Regel auch die Klangqualität der Geräte. Lassen Sie Netzleitungen nur von einem qualifizierten Elektriker und mit einer in Ihrem Land zulässigen Ampere-Bemessung installieren. Verwenden Sie ausschließlich die Anschlussleitungen und Stecker, die im Lieferumfang enthalten sind. Sie wurden so ausgewählt, dass die beste Klangqualität gewährleistet ist. 3 Allgemein e H i nwe i se Bei der Entwicklung von Naim-Audio-Produkten hat die Klangqualität stets oberste Priorität, und Kompromisse werden so weit wie möglich vermieden. Dies kann ungewohnte Betriebsbedingungen zur Folge haben. Dieser Abschnitt enthält sowohl Naim-spezifische Informationen als auch allgemeine Warnhinweise zum Gebrauch von Hifi-Geräten. Bitte lesen Sie die Hinweise sorgfältig.

3. 1 P latzieren de r G e räte

Netzteile und Endstufen mit integrierten Netzteilen sollten in angemessenem Abstand von den anderen Komponenten aufgestellt werden, damit die Magnetfelder der Transformatoren kein über die Lautsprecher hörbares Brummen verursachen. Die Länge der mitgelieferten Signalkabel entspricht dem maximalen Abstand zwischen den Komponenten. Manche Naim-Geräte sind sehr schwer. Heben Sie schwere Geräte gegebenenfalls zu zweit, um sie sicher platzieren zu können. Stellen Sie außerdem sicher, dass Ihr Geräterack für das entsprechende Gewicht ausgelegt und stabil ist. Manche Lautsprecher und Geräteracks sind für die Verwendung mit Bodenspikes vorgesehen. Seien Sie beim Platzieren dieser Lautsprecher und Racks besonders vorsichtig, um Unfälle oder Beschädigungen der Kabel oder des Fußbodens zu vermeiden. Über Ihren Händler oder die zuständige Vertriebsgesellschaft erhalten Sie Parkettschoner zum Schutz von Holzböden und ähnlichen Oberflächen.

3. 2 Ein- und A ussc halte n

Quellgeräte und Vorstufe sollten immer vor den Endstufen eingeschaltet werden. Schalten Sie, bevor Sie an Ihrer Anlage Kabel stecken oder ziehen, grundsätzlich sämtliche Verstärker aus und warten Sie etwa eine Minute. Verwenden Sie zum Ein- und Ausschalten stets den Netzschalter an den Geräten. Beim Einschalten von Endstufen kann ein Knackgeräusch aus den Lautsprechern zu hören sein; dieses Geräusch verursacht weder Schäden an den Lautsprechern noch weist es auf eine Funktionsstörung hin. Ein ähnliches, kurz nach dem Ausschalten von Verstärkern auftretendes Geräusch ist ebenfalls normal.

Naim-Geräte benötigen einige Zeit, bevor sie „eingespielt“ sind und ihr klangliches Höchstniveau erreichen. Diese Phase

dauert unterschiedlich lange, aber unter Umständen kann sich die Klangqualität über einen Zeitraum von mehr als einem Monat hinweg steigern. Bessere und gleichmäßigere Qualität lässt sich erreichen, wenn Sie die Geräte längere Zeit eingeschaltet lassen. Beachten Sie jedoch, dass alle elektronischen Geräte durch Blitzschlag beschädigt werden können. 3 . 4 S t ör u n g en d u r ch Fu n k w el l en Unter Umständen können aufgrund von Funkwellen Störungen auftreten, je nachdem, wo Sie wohnen und wie die Erdung in Ihrem Haus ausgeführt ist. In manchen Ländern lassen die Fernmeldegesetze starke Hochfrequenzstrahlung zu, und sowohl der genaue Standort Ihrer Anlage als auch die Wahl der Geräte kann entscheidend sein. Diese Störungen hängen oft mit der großen Signalbandbreite von Hifi-Geräten zusammen. Für einige Naim-Geräte ist ein Entstörsatz erhältlich, der jedoch Abstriche an der Klangqualität mit sich bringt. Bei extremen Störungen können sich Naim-Geräte als ungeeignet erweisen. 3 . 5 B l i t z s ch l a g Ihre Naim-Geräte können durch Blitzschlag beschädigt werden und sollten deshalb während eines Gewitters ausgeschaltet werden. Um die Geräte komplett zu schützen, sollten alle Netzstecker und Antennen ausgesteckt werden. 3 . 6 B ei P r ob l em en Verbraucherschutzgesetze sind von Land zu Land verschieden. In den meisten Ländern muss der Händler Produkte zurücknehmen, wenn sie nicht zu Ihrer Zufriedenheit installiert werden können. Probleme können sich aus Fehlern an den Produkten oder beim Installieren ergeben; es ist daher sinnvoll, den Sachverstand des zuständigen Händlers vor Ort zu nutzen. Sollten etwaige Probleme nicht gelöst werden können, wenden Sie sich bitte an die zuständige Vertriebsgesellschaft oder an Naim Audio. Manche Naim-Produkte werden für einzelne Länder in Sonderausführungen hergestellt, weshalb Garantiebedingungen von Land zu Land verschieden sind. Vergewissern Sie sich beim Kauf der Produkte, welche Garantiebedingungen für Sie gelten. Falls Sie Rat oder Hilfe benötigen, können Sie sich auch direkt mit Naim Audio in Verbindung setzen. 3 . 7 R ep a r a t u r en u n d U p d a t es Reparaturen und Updates sollten ausschließlich von einem anerkannten Naim-Händler, der zuständigen Vertriebsgesellschaft oder Naim Audio durchgeführt werden. Viele Bauteile werden speziell für Naim Audio hergestellt, geprüft oder abgeglichen, weshalb geeignete Ersatzteile oft nur über Naim erhältlich sind. Wenn Sie Fragen zum Kundendienst oder zu Updates haben und Naim Audio direkt kontaktieren möchten, wenden Sie sich bitte an unsere Kundendienstabteilung: Telefon: E-Mail: +44 (0)1722 426600 info@naimaudio.com Bitte geben Sie bei E-Mail-Anfragen stets die Seriennummer an, die auf der Rückseite Ihres Naim-Geräts steht. N e tz t e ile C D 555P S, Supercap und XPS 4 In st allat ion d er Netzte i l e Die Netzteile sollten auf einem zu diesem Zweck vorgesehenen Geräterack in der endgültigen Position installiert werden, bevor die Kabel angeschlossen werden oder das Gerät eingeschaltet wird. Vergewissern Sie sich, dass die Endverstärker ausgeschaltet sind und dass die Lautstärke der Vorverstärker heruntergedreht wird, bevor das Netzteil eingeschaltet wird. Die Ein-/Aus-Knöpfe befinden sich auf der Vorderseite. Die Anschlussdiagramme sind dem entsprechenden Bedienungshandbuch des Vorverstärkers oder CD-Spielers zu entnehmen. Einige Netzteile sind schwer; daher sollte vorsichtig vorgegangen werden, wenn diese angehoben oder bewegt werden. Vergewissern Sie sich, dass die Oberfläche, auf die das Gerät gestellt wird, für das Gewicht ausgelegt ist.

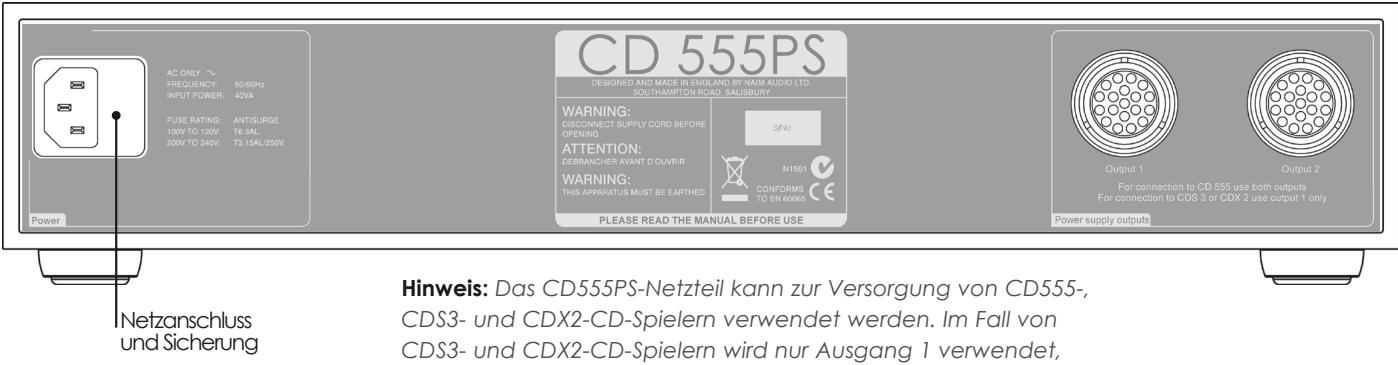

4. 1 CD 5 5 5 P S R üc kse ite

Netzanschluss und Sicherung Hinweis: Das CD555PS-Netzteil kann zur Versorgung von CD555-, CDS3- und CDX2-CD-Spielern verwendet werden. Im Fall von CDS3- und CDX2-CD-Spielern wird nur Ausgang 1 verwendet, nur NAC 252

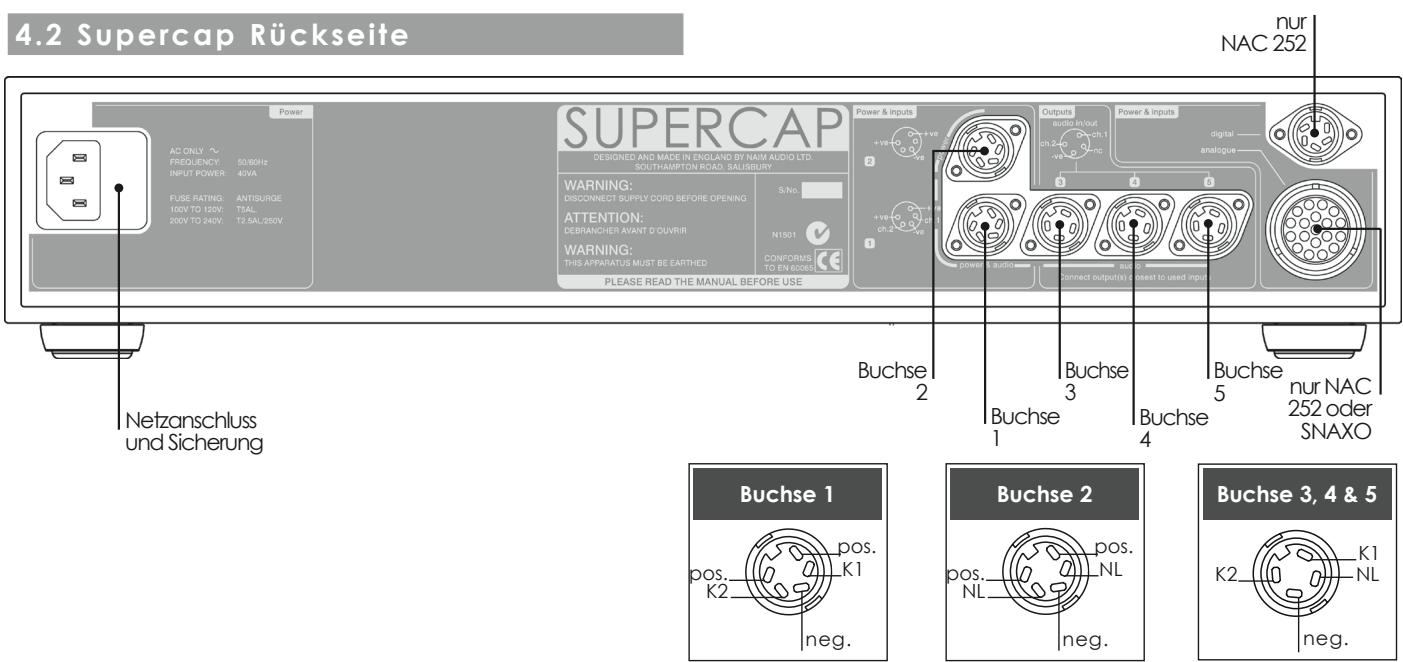

Netzanschluss und Sicherung Buchse 1 pos.

neg. Buchse nur NAC 252 oder Buchse SNAXO Buchse 3, 4 & 5 pos.

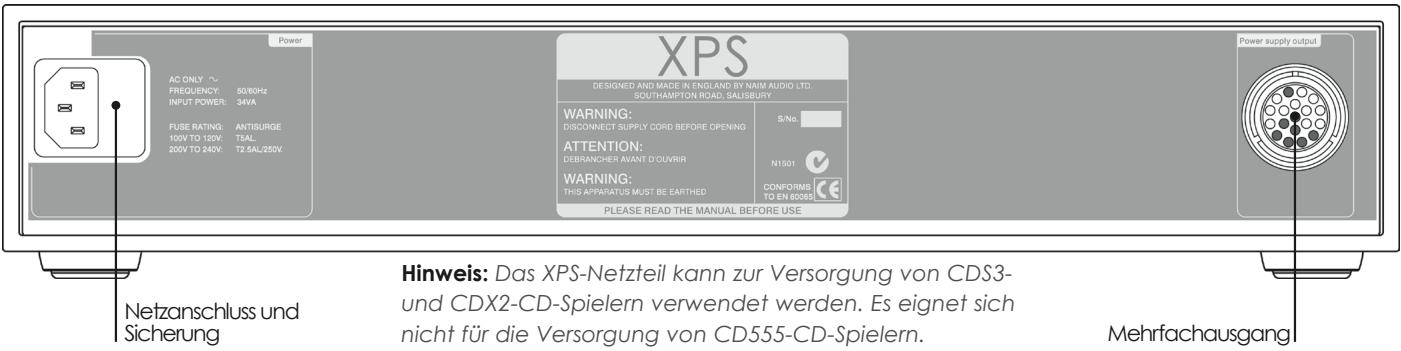

4. 3 XP S Rückse ite

Netzanschluss und Sicherung Hinweis: Das XPS-Netzteil kann zur Versorgung von CDS3und CDX2-CD-Spielern verwendet werden. Es eignet sich nicht für die Versorgung von CD555-CD-Spielern. Mehrfachausgang

Netzteile Hi-Cap, FlatCap XS, NAPSA und NAPSC 5 In st allat ion d er Ne tzte i l e Die Netzteile sollten auf einem zu diesem Zweck vorgesehenen Geräterack in der endgültigen Position installiert werden, bevor die Kabel angeschlossen werden oder das Gerät eingeschaltet wird. Vergewissern Sie sich, dass die Endverstärker ausgeschaltet sind und dass die Lautstärke der Vorverstärker heruntergedreht wird, bevor das Netzteil eingeschaltet wird. Die Anschlussdiagramme sind dem entsprechenden Bedienungshandbuch des Vorverstärkers oder CD-Spielers zu entnehmen. Einige Netzteile sind schwer; daher sollte vorsichtig vorgegangen werden, wenn diese angehoben oder bewegt werden. Vergewissern Sie sich, dass die Oberfläche, auf die das Gerät gestellt wird, für das Gewicht ausgelegt ist.

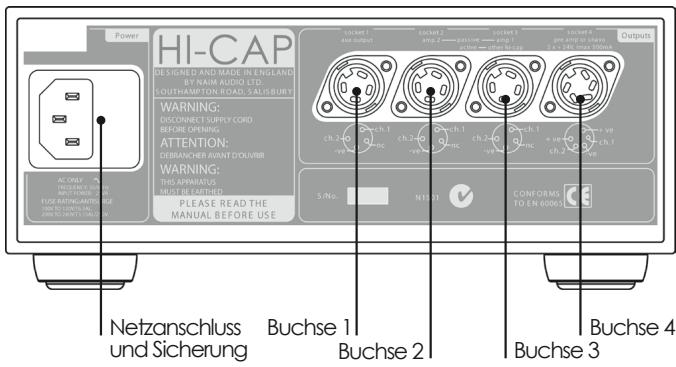

neg. Netzanschluss Buchse 1 und Sicherung Buchse 2 neg. Buchse 4 Buchse 3

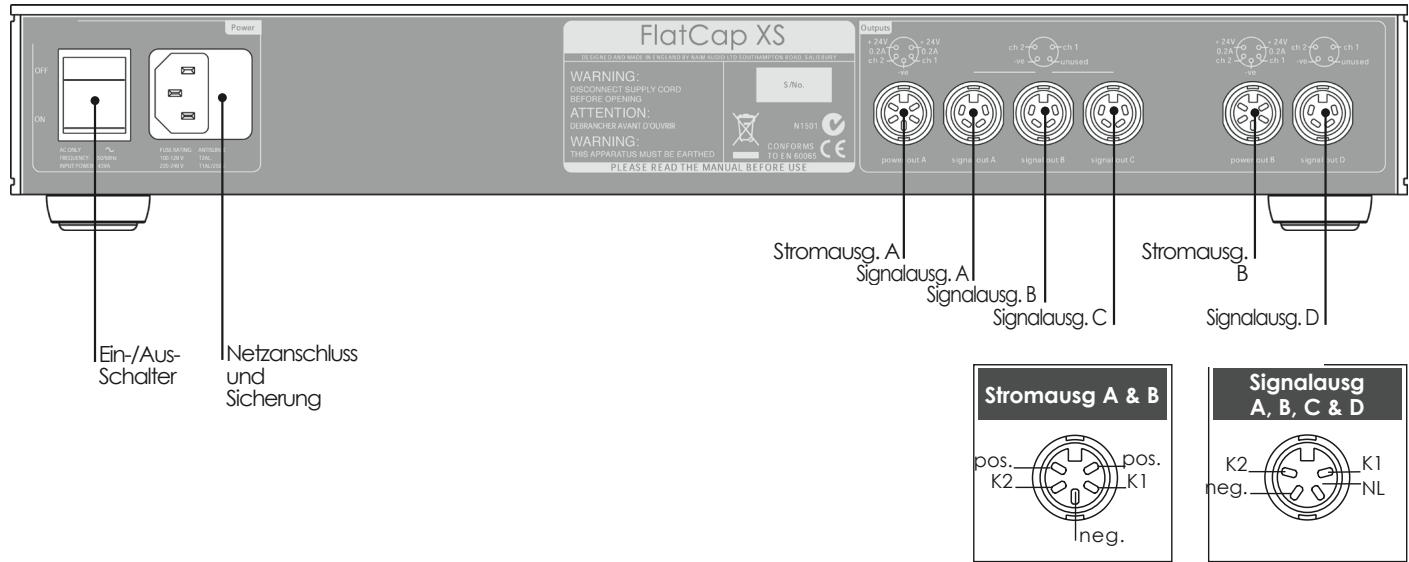

Stromausg. A Signalausg. A Signalausg. B Signalausg. C Ein-/AusSchalter Netzanschluss und Sicherung Signalausg. D Signalausg A, B, C & D Stromausg A & B pos.

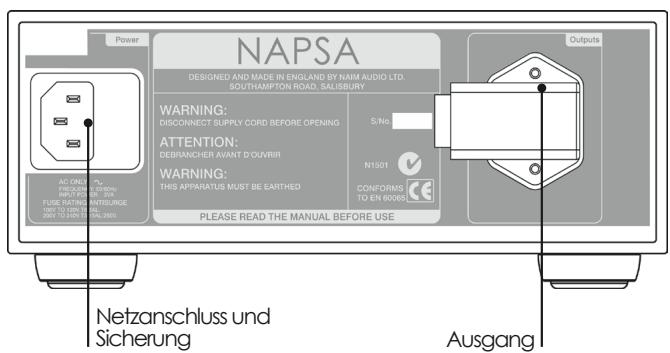

Netzanschluss und Sicherung

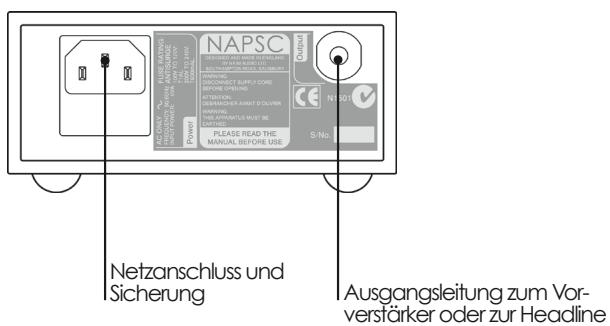

5 . 4 NAP S C R ü ck s ei t e Ausgang Netzanschluss und Sicherung Ausgangsleitung zum Vorverstärker oder zur Headline

Ne tz t e ile 6 Net zt eilspezi fi ka ti o nen Produkt Ausgänge: Abmessungen: CD555PS Supercap XPS Hi-Cap FlatCap XS NAPSA NAPSC 2 x 24 V 4 x 24 V 116 V AC 18,5 V ±22V 13 x 24 V ±22 V ±10 V 2 x 12 V ±10 V 2 x 15 V, 12 V 2 x 15 V 87 x 432 x 314 87 x 432 x 314 87 x 432 x 314 87 x 207 x 314 70 x 432 x 304 87 x 207 x 314 57 x 121 x 187 15,7 kg 11,6 kg 12,4 kg 5,4 kg 6,75 kg 2,1 kg (H x B x T, mm) Gewicht: Stromversorgung: 7,35 kg 100-120 V oder 220-240 V, 50/60 Hz 7 Er k lär u n g üb er d i e Ko nformi tät m i t ents p r echend en N or m en Hersteller Naim Audio Limited, Southampton Road, Salisbury, England, SP1 2LN Produkte CD555PS, Supercap, XPS, Hi-Cap, FlatCap XS, NAPSA, NAPSC Sicherheit EN 60065 EMV EN 55013 - Grenzwerte und Messmethoden von Klang und TV-Rundfunkempfängern und dazugehörigen Geräten. EN 55020 - Elektromagnetische Immunität von Rundfunkempfängern und den dazugehörigen Geräten. EN 61000-3-2 - Grenzwerte für harmonische Stromemissionen. EN 61000-4-2 - Prüf- und Messverfahren. Elektrostatische Entladungsimmunität.
