MANUALE UTENTE ALE 600 ATIKA

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Luchtontvochtiger

Uberegnelige risici 42

Non mettere in funzione l'apparecchio perché ave prima fatto le presenti istruzioni per l'uso, ave osservato tutte le norme specificare e ave montato l'apparecchio nel modo descritto!

Conservare le istruzioni per l'uso per un utilizzo futuro.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Indices

Dichiarazione di conformità CE 51

Standard di fornitura 51

Simboli presenti sull'apparecchio 51

Simboli delle istruzioni per l'uso 52

Utilizzo conforme alla finalità d'uso 52

Rischi residui 52

Indicazioni di sicurezza 52

• Indicazioni di sicurezza elettrica 53

Modalità di funzionamento 53

Installazione del deumidificatore 53

Installazione 53
Allacciamento alla rete 53
- Protezione della rete 53

Messa in funzione 53

• Prima della messa in funzione 53
  Pannello di controllo 54
• Accensione 54
• Spegnimento 54
  Regolazione del valore di umilità dell'aria 54
• Sistema automatico di sbrinamento 54
  Contatore ore di esercizio 55

Uscita dell'acqua 55
Rimozione del serbatoio di raccolta dell'acqua 55
- Funzionamento continuo o tempo di esercizio prolongato 56

Trasporto 56

Pulizia e manutenzione 56

Pulizia del filtro aria 56
Rimozione del filtro 56
- Inserimento del filtro 56
Pulizia dell'apparecchio 57
- Manutenzione 57

Magazzinaggio 57

Possibili guasti 57
Spia di segnalazione dei guasti 58
Dati tecnici 58

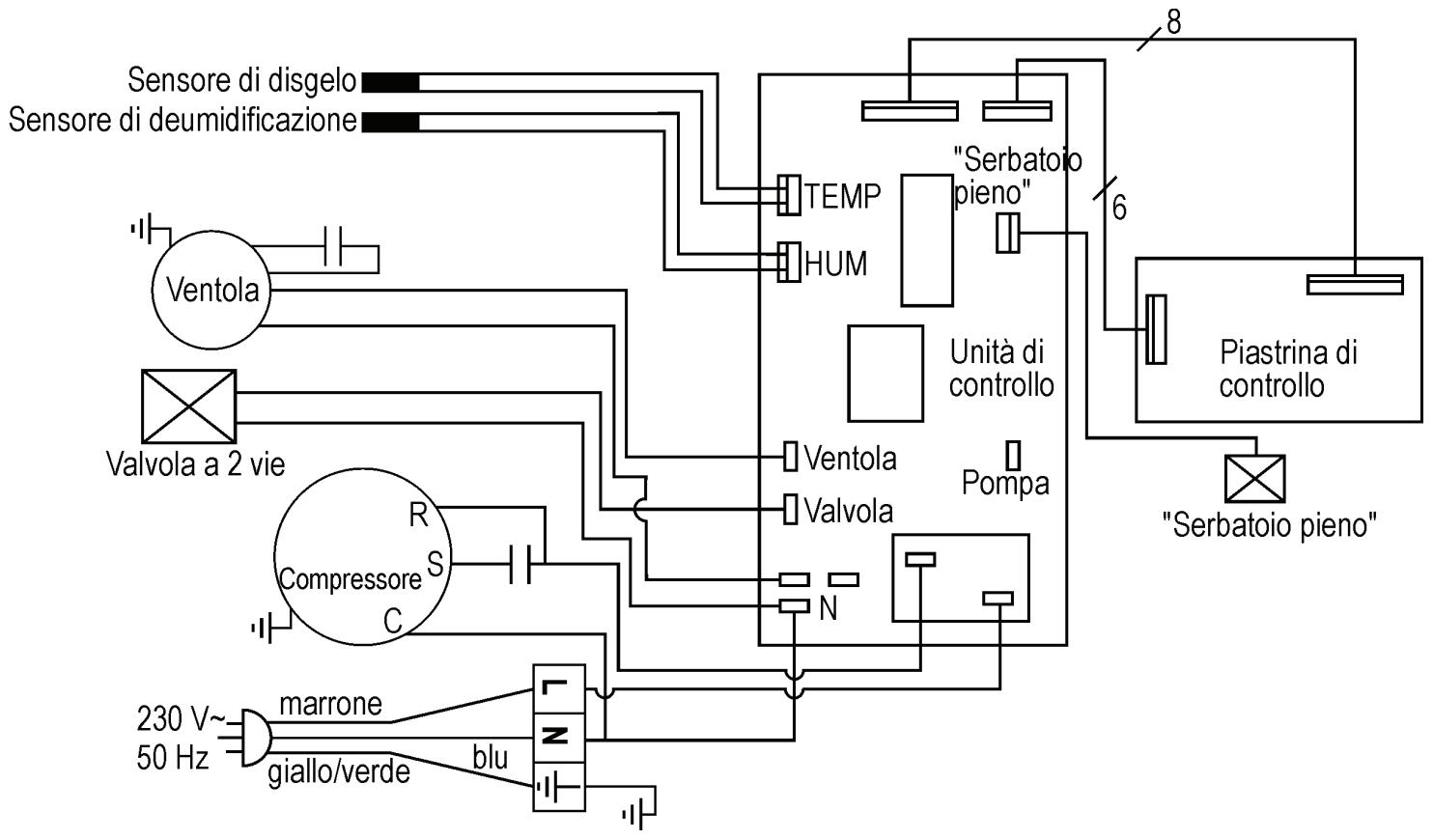

Schema elettrico 59

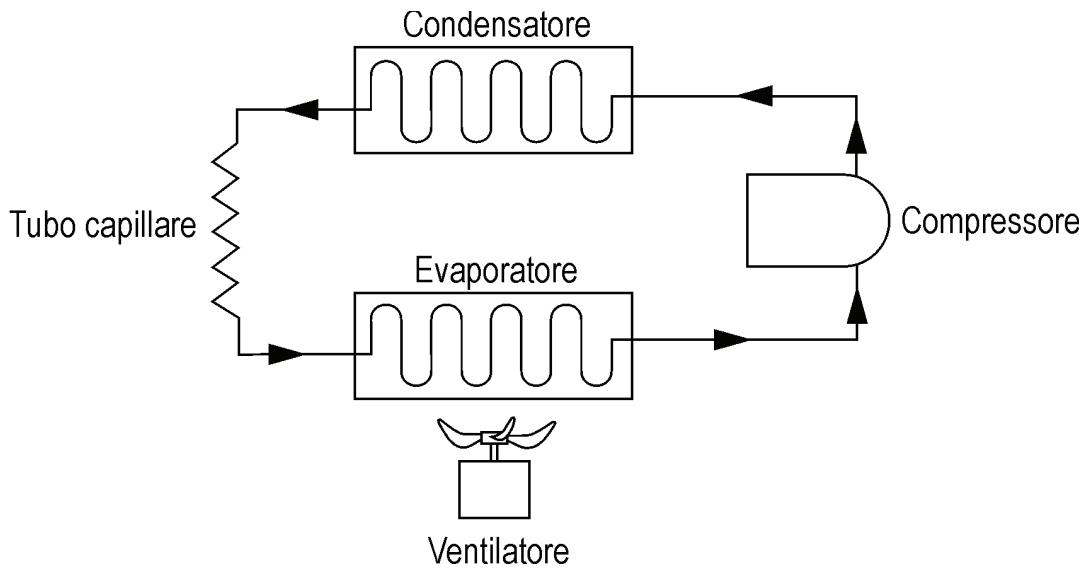

Circuito di raffreddamento 59

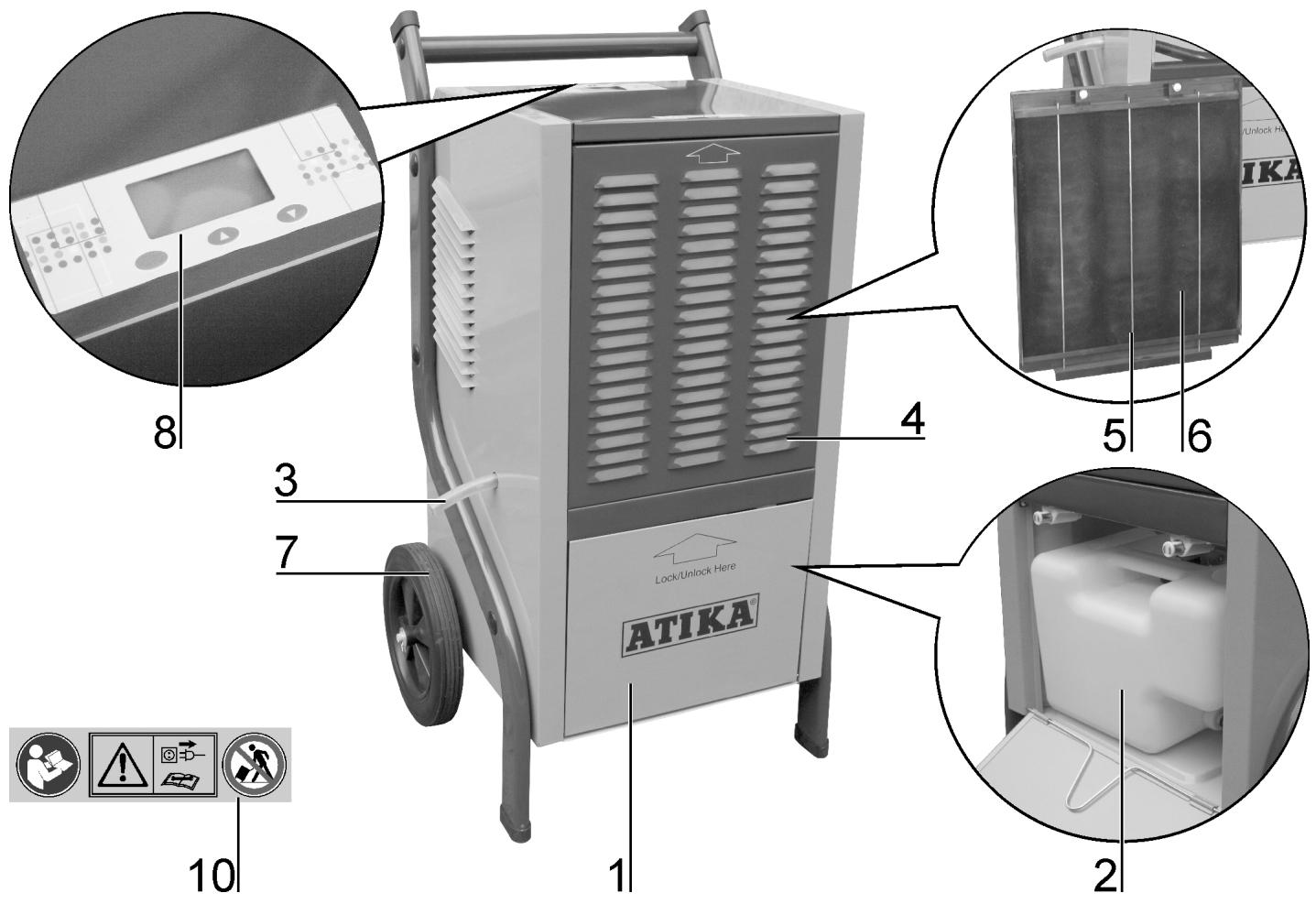

Pezzi di ricambio 60
Garanzia 60

Dichiarazione di conformità CE

secondo la direttiva 2006/95/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

sotto la nostra responsabilità che il prodotto

Deumidificatore tipo HT 600 e HT 800

(modello ALE 600 e ALE 800)

Numero di seri: vedere ultima pagina

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriore Direttive:

2004/108/CE

Sono state applicate le seguenti norme armonizzate:

EN 55014-1:2006; EN 55014-2:1997+A1:2001;

EN 61000-3-2:2006; EN 61000-3-3:2008

EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 +

A2:2006 + A13:2008

EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006

Conservazione dei documenti tecnici:

ATIKA GmbH & Co. KG - ufficio technique - Schinkelstr. 97 59227 Ahlen - Germany

Ahlen, 16.04.2010

A. Pollmeier, amministratore

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contentuto della scatola

ecomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

1 unità premontata
1 manuale di istruzioni per l'uso

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contentuto nelle istruzioni per l'uso e nelle norme di sicurezza.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il deumidificatore e disinserire la spina di alimentazione.

Non inclinare il deumidificatore o non trasportarlo in orizzontale.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di quello avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di quello avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio l'apparecchio.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo biano le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

Il deumidificatore è indicato solo per l'utilizzo domestico, per asciugare pareti umide, in caso di danni idrici o per ridurre l'umidità dell'aria in ambienti chiusi.

Perutilizzocomforta d'uso si intendeanche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle normedisi sicurezza containute nelle istruzioni per l'uso.

Durante l'utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le autresnorme di sicurezza tecnica e di medicina del lavoro comunamente accettate.

Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i anni di qualiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina inoltre agli responsabilità per i danni di qualsi si genere che dovessero risultare da modifiche al deumidificatore apportate in proprio dall'utente.

Rischi residui

Anche in caso di utilizzo conforme e nonostante servanza di tutte le norme di sicurezza pertinenti, ebbero comunique sussistere rischi residui dovuti alla rurizione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenuendosi scrupolosamente a tutte le norme di sicurezza e usinga la sega in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo dovuto alla corrente, in caso di utilizzato di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.

Nonostante toutes le contromisure adottate, potrebbero comunique venirsi a creare chiari rischi residui.

Indicazioni di sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

① Consegnare le nome di sicurezza a tutte le personne chiamate ad operare con l'apparecchio.
(i) Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisse familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
  Utilizzato l'apparecchio solo per la finalità d'uso per il quale è stato costruito (si veda Utilizzo conforme alla finalità d'uso).
• Mettere in funzione l'apparecchio solo in presenza della tensione di rete indicata.
• L'operaire è responsable nei confronti di terzi nella zona di lavoro dell'apparecchio.
• L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni. Non sono consapevoli dei rischi risultanti dall'uso di questi apparecchi.
• Tenere l'apparecchio fuori alla portata dei bambini.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che potrebbe comprometterne la sicurezza.
  Non accendere l'apparecchio in caso di anomalie di funzionamento o se l'apparecchio è caduto e il cavo o la spina si sono danneggiati o se un'alto componente risultà essere danneggiato.
• Le riparazioniagliapparecchi elettrici devono essere eseguite esclusivamente da personale qualificato.A seguito di riparazioni impropriere,l'utilizzatore dell'apparecchio puo riportare gravi danni alla salute.
• Spagnere l'apparecchio ed estrarre la spina di alimentazione se non lo si usa, se lo si deve trasportare o prima di pulirlo.
• Spagnere l'apparecchio in caso di guasti sullo stesso, estrarre la spina di alimentazione e informare il centro di assistenza.
• Non immergere mai l'apparecchio in acqua o in un alto liquido.
  Non pogiare oggetti sull'apparecchio.
• Tenere corpi estranei lontani dall'apertura di entrata e di uscita dell'aria.
• Prima del trasporto, svuotare il serbatoio dell'acqua al fine di evitare spargimenti d'acqua.
  Non inclinare l'apparecchio, in quanto l'acqua che fuoriesce può danneggiare il deumidificatore.
  Non versare né spruzzare mai acqua sull'apparecchio.

Sicurezza elettrica

• Utilizzare cavi di prolunga conformmente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno
• 1,5mm^2 nei cavi aventi una lunghezza sono a 25m - 2,5mm^2 nei cavi aventi una lunghezza superiore a 25m
• I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiale.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connetto non sua umido.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
• Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore,olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.
• Controllare regolarmente il cavo di prolunga e sostituirlo quando è danneggiato.
  Nonutilizzareconduttordicollegamento difettosi.
  Nonutilizzarecollegamentielettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei lorocentri di assistenza.
Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzato. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Principio di funzionamento

Il deumidificatore funziona secondo il principio di condensazione.

L'aria ambienteiene aspirataattraverso unfiltere un elemento di raffreddamento, dove i vapori acquei dell'aria vengono condensati in gocce d'acqua. Le gocce d'acqua fluiscono quindi in una bacinella per l'acqua di condensa e poi nel serbatoio dell'acqua,mente I'aria fredda asciutta fluisceattraverso il condensatore dell'apparecchio, riscaldata e soffiata di nuovo nell'ambiente. La temperatura dell'aria soffiata è di norma superiore di circa 2 - 5^ alla temperature ambiente. Questo guadagno termico risulta dall'energia alimentata al compressore e al ventilatore, nonché dal calore sprigionato durante la condensazione del vapore acqueo.

Grazie alla costante circolazione dell'aria ambiente attraverso l'apparecchio, l'umidità relativa dell'aria diminuisce e si ottiene un'asciugatura rapida e delicata dell'ambiente.

I vapori acquei dell'aria si muovono leggermente e liberamente nell'aria. Pertanto è importante, "sigillare" nel miglior modo possibile l'ambiente, vale a dire tenere chiuse porte e finestre e limitare il più POSSIBLE l'entrata e l'uscita dall'ambiente dove si trovava l'apparecchio. Altrimenti, l'azione di asciugatura dell'apparecchio si riduce notevolmente.

Installazione del deumidificatore

Installazione

Per quanto possibile, il deumidificatore deve essere installato al centro dell'ambiente,osi da garantire una Buona circolazione dell'aria in tutto l'ambiente.

Se ciò non è possibile, il deumidificatore deve essere installato in modo che l'aria venga aspirata e soffiataenza problemi.

La distanza minima alla parete deve essere para a 10 cm.

Posizionare il deumidificatore

in posizione orizzontale, affinché l'acqua condensata possa defluire sera problemi,
non nelle vicinanzi di una fonte di calore (ad es. un corpo riscaldante).
① Accertarsi che le finestre e le porte nell'ambiente da deumidificare siano chiuse.

Allacciamento alla rete

Confrontare la tensione specificata nella targhetta, ad esempio 230V / 50Hz , con la tensione di rete e collegare il deumidificatore alla presa corrispondente.

Utilizzare una presa con: tensione di rete 230 V con interruptore di sicurezza per correnti di guasto (interruptore a corrente di guasto 30mA ).

Protezione della rete

10 A

Messa in funzione

Prima della messa in funzione

Il deumidificatore è stato trasportato in orizzontale o inclinato per più di 45^ ?

① Prima di uso, lasciare l'apparecchio in verticale almeno per un'ora.

① Note

1. Il deumidificatore non funziona se il valore di umilità impostato è superiore a quello dell'ambiente.

2. Utilizzare il deumidificatore solo con una temperature ambiente compresa tra 5^ e 32^ . Al di fuori di quello range, il deumidificatore non funziona.

3. Non utilizzato il deumidificatore in ambienti molto polverosi o con forte presenza di cloro.
4. Durante la deumidificazione, il motore della ventola e il compressore devono funzionare almeno 3 min. dopo che il compressore è stato avviato. Se il deumidificatore si è spento, attendere 3 minuti prima di accendere di nuovo l'apparecchio al fine di evitare danni al compressore.
5. Se la temperatura ambiente è inferiore a 10^ e l'umidità relativa dell'aria è alquanto Bassa, non è necessario utilizzato il deumidificatore.
6. La potenza di deumidificazione dell'apparecchio dipende dalle caratteristiche dell'ambiente, alla temperatura ambiente e dall'umidità relativa dello stesso.
7. Svuotare il serbatoio quando è piano. Quindi reinserire il serbatoio dell'accu vuoto, affinché l'apparecchio possa continuare a funzionare.
8. Trasportare l'apparecchio solo in posizione verticale.
9. Se l'apparecchio non funziona o se il funzionamento si interrompe improvvisamente per motivi sconosciuti vedi "Possibili guasti".
10. Quando il deumidificatore è in funzione, il compressore produce calore di scarico e quindi la temperatura ambiente aumenta leggermente. Si tratta di una condizione normale.

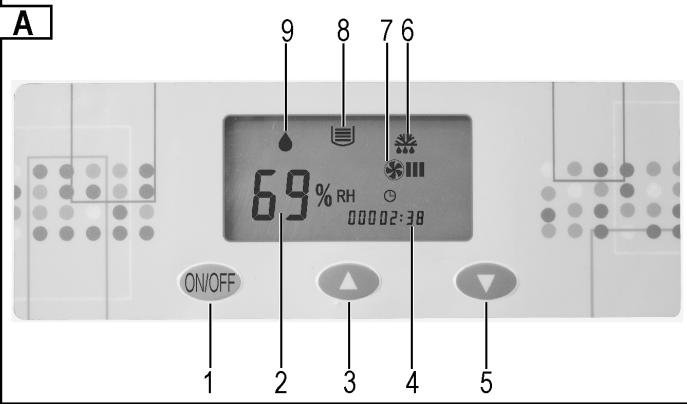

Pannello di controllo

A

1 Tasto "ON/OFF"
2 Indicazione "Umidità relativa dell'aria in %" o erre
3 Tasto "Valore di umidità dell'aria aumento"
4 Indicazione "Contatore ore di esercizio"
5 Tasto "Ridurre valore di umidità dell'aria"
6 → Simbolo “Sbrinamento”
7 Simbolo "Ventilatore in funzione"
8 Simbolo "Serbatoio di raccolta dell'acqua pieno"
9 → Simbolo "Deumidificazione"

spia fissa = L'apparecchio sta deumidificando (compressore e ventilatore accesi)

spia lampeggiante = L'apparecchio non sta deumidificando compressore spento, ventilatore acceso)

Spia di segnalazione dei guasti

Se vengono visualizzati gli errorsi E3 - E4 - E5 nella visualizzazione 2 "Umidità relativa dell'aria" vedi "Possibili quasi".

Messa in funzione

1) Quando si inserisce il cavo di collegamento nella presa si除去 un segnale acustico.

Se non si sente il segnale acustico, significa che vi è un guasto. Controllare la linea di alimentazione, la presa e il fusibile.

Accensione

Premere il tasto / OFF per accendere il deumidificatore.

Nella visualizzazione 2 "Valore di umidità dell'aria" viene visualizzata l'umidità dell'aria del 60% impostata in fabbrica. Dopo 5 sec., viene visualizzata l'umidità attuale dell'aria.

La visualizzazione "Valore di umidità dell'aria" indica l'umidità compresa tra 30% e 90% .

Spegnimento

Premere di nuovo il tasto / per spagnere il deumidificatore.

Regolazione del valore di umilità dell'aria

Premere il tasto "Valore di umidità dell'aria aumento" o "Ridurre valore di umidità dell'aria", per regolare l'umidità dell'aria desiderata.

Se il valore di umidità impostato è inferiore a 30%, l'apparecchio deumidifica in modo progressivo e la visualizzazione 2 indica "CO".

Suggerimento: un'umidità relativa dell'aria del 50 - 60% è di norma sufficiente per create un clima piacevole e per evitare la formazione di acqua di condensa nei componenti e nei dispositivi.

Se il valore di umidità desiderato scende al di sotto dell'umidità attuale dell'aria del 3% , il deumidificatore (compressore) si accende automaticamente. Spia fissa del symbolo "Deumidificazione" sul display.

Se il valore di umidità desiderato supera l'umidità attuale dell'aria del 3% , il deumidificatore (compressore) si spegne automaticamente. Il significolo "Deumidificazione" lampeggia.

Sistema automatico di sbrinamento

Ad una temperatura ambiente inferiore a 20^ , non si forma solo condensa sulla superficie fredda dell'evaporatore, bensi si formaanche ghiaccio. Questo ghiaccio disturba lo scambiatore di calore tanto da ostacolare il passaggio dell'aria. Ilsystema automatico di sbrinamento integrato elimina il ghiaccio dall'evaporatore. Cio consente una deumidificazione fina temperature di + 5^

Durante lo sbrinamento, sul display viene visualizzato il symbolo, il compressore continua a funzionare ma il ventilatore si spegne automaticamente.

Al termine dello sbrinamento, il deumidificatore passa nuovamente alla modalità di deumidificazione e il symbolo scompare.

Contatore ore di esercizio

Il deumidificatore è dotato di contatore delle ore di esercizio.

All'accensione del deumidificatore, vengono visualizzare sul display le ore di esercizio finora accumulate dall'apparecchio. Il tempo in cui l'apparecchio resta acceso viene aggiunto alle ore più accumulate.

Uscita dell'acqua

Il serbatoio di raccolta dell'acqua del deumidificatore è dotato di un galleggiante che spegne automaticamente l'apparecchio quando il serbatoio di raccolta è pieno.

Dopo 45 sec. si spegne il compressore eanche il ventilatore. Si sente un segnale acustico. Nel display viene visualizzato il significolo e l'erreore E4.

Se il serbatoio di raccolta dell'acqua non viene svuotato immediatamente, agli 5 minuti si sentirà un segnale acustico.

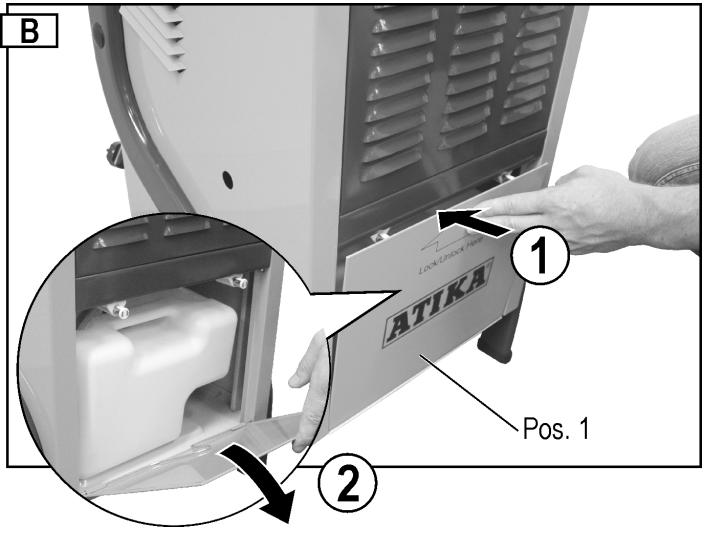

Rimozione del serbatoio di raccolta acqua

1. Spagnere l'apparecchio.
2. Premere lo sportello dell'alloggiamento (pos. 1) ① e poi aprirlo ②

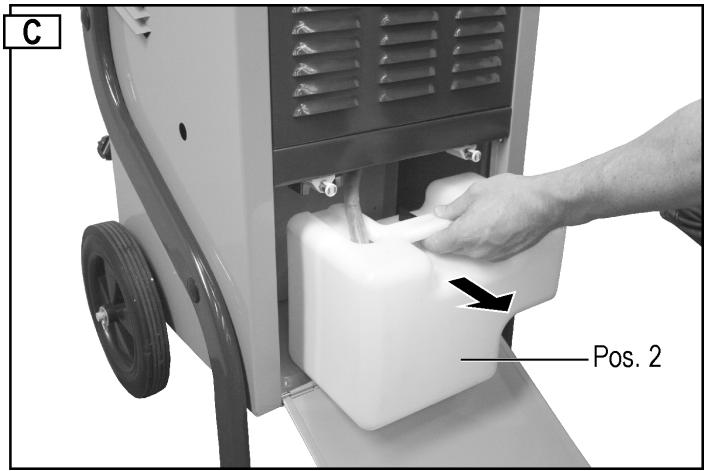

1. Rimuovere il serbatoio (pos. 2) e svuotarlo immediatamente.

1. Inserire di nuovo il serbatoio. Durante l'inserimento infrilare il tubo flessibile di scarico (pos. 3) nel serbatoio di raccolta. Accertarsi di posizionarlo correttamente.

1. Chiudere lo sportello dell'alloggiamento
2. Accendere di nuovo il deumidificatore. Il symbolo e l'erreore E4 non vengono più visualizzati. Il symbolo e l'erreore continuano ad essere visualizzati? Rimuovere di nuovo il serbatoio e inserirlo nuovamente.

Funzionamento continuo o tempo di esercizio prolongato

Con un'umidità elevata dell'aria è utile utilizzato il deumidificatore in funzionamento continuo. Durante il funzionamento continuo viene meno lo svotamento regolare del serbatoio di raccolta dell'acqua.

Procedura:

1. Rimuovere il serbatoio di raccolta dell'acqua dall'apparecchio.

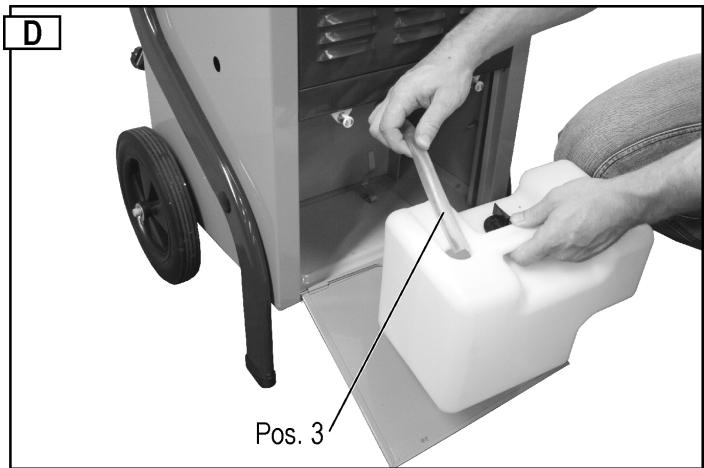

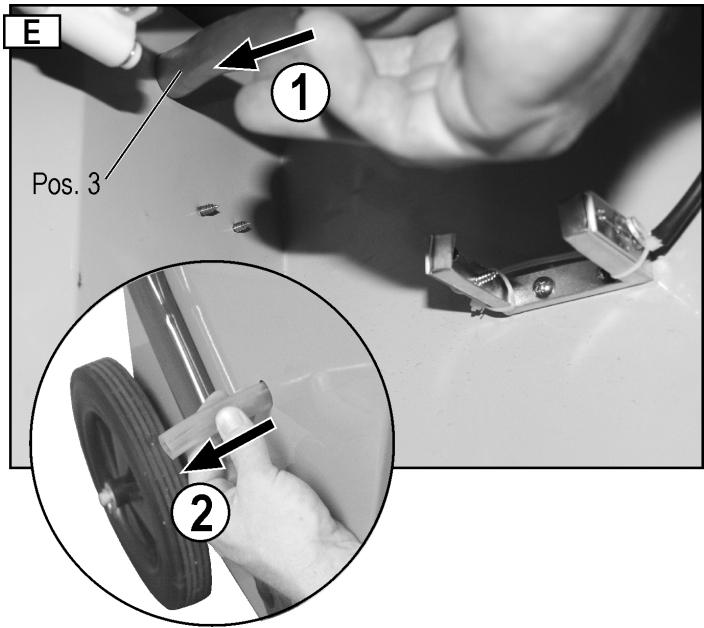

2. Il tubo flessibile di scarico (pos. 3) atraverso il foro nell'alloggiamento ① ed estrarlo dall'altra parte dell'alloggiamento ②

1. Inserire di nuovo il serbatoio di raccolta nelle'apparecchio.
2. Chiudere lo sportello dell'alloggiamento
3. Posizione are un grande serbatoio di raccolta fatto al punto di uscita dell'accua

Oppure

collegare l'uscita dell'acqua con un tubo flessibile di prolunga per deviare l'acqua in uno scarico.

Osservare quanto segue:

Accertarsi che l'acqua possa sempre defluire liberamente.
L'acqua deve essere condotta preferibilmente in uno scarico profondo.
Accertarsi che il tubo flessibile resti in posizione, venga posato in pendenza, non venga piegato o arrotolato.

Trasporto

Disinserire la spina di alimentazione e spegnere l'apparecchio prima di aglitrasporto.

Trasportare il deumidificatore sempre in posizione verticale al fine di non danneggiare il compressore.

Suggerimento: Se il deumidificatore è stato trasportato in posizione orizzontale o inclinato troppo, lasciarlo in verticale almeno un'ora prima dell'uso.

Pulizia e manutenzione

Disinserire la spina di alimentazione e spegnere l'apparecchio prima di agli intervento di manutenzione e pulizia.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuali esclusivamente dal servizio di assistenza.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare anni e lesioni imprevedibili.

Pulizia

Filtro aria

Un filtrosporo

riduce la potenza del deumidificatore,
genera sporco all'interno dell'apparecchio.
Pulire il filtro a intervalli regolari in base alle condizioni di esercizio.

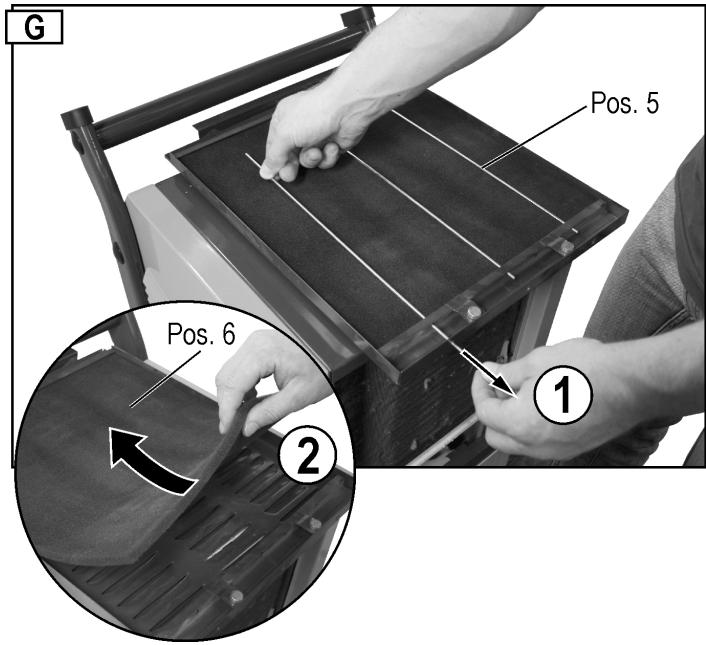

Rimozione del filtro

1. Rimuovere la copertura dell'alloggiamento (pos. 4).

1. Estrarre le tre barre di fissaggio (pos. 5) ①. Estrarre il过滤 (pos. 6) alla copertura dell'alloggiamento ② per pulirlo.

Leggermente sporco

Utilizzare un aspiratore o sbatterlo leggermente.

Molto sporco

Lavare con cautela il filtrlo con acqua saponata tiepida (max. 40^ ) e lasciarlo asciugare bene. Per farlo asciugare, non mettere il filtrlo al sole o esporlo ad altre fonti di calore.

Instrimento del filtro

1. Inserire nuovamente il filtro nella copertura dell'alloggiamento e fissarlo con le tre barre di fissaggio
2. Riposizione are la copertura dell'alloggiamento

Apparecchio

Pulire esternamente l'apparecchio a intervalli regolari con un panno umido e un detergente delicato (acqua saponata). Assicurarsi che non penetri acqua all'interno dell'apparecchio. Per la pulizia, non utilizzato solventi o detergenti che aggrediscano i componenti dell'apparecchio. Una volta all'anno o in base alla condizioni di esercizio, il centro di assistenza deve controllare la presenza di sporco all'interno del deumidificatore.

Manutenzione

Il deumidificatore è stato costruito pensando ad un funzionamento esente da problemi e ad una necessità minima di controlli.

Tutte le parti mobili hanno una lubrificazione permanente. Non vi sono altri parti da manutenzionare all'interno dell'apparecchio.

Magazzinaggio

Conservare gli appearecchi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Rispettare le seguenti indicazioni al fine di prolungare la durata del deumidificatore e garantirne il perfetto funzionamento:

Svuotare accuramente il serbatoio di raccolta dell'acqua e farlo asciugare.
Pulire il filtrlo.
Effettuare una pulizia accurata.
Per garantire un utilizzo affidabile dell'apparecchio dopo uno stoccaggio, controllare che il deumidificatore sia in condizioni perfette.
Coprire accuramente il deumidificatore.

Possibili guasti

Disinserire la spina di alimentazione e spegnere l'apparecchio in presenza di qualsi asporto.

Guasto	Possibile causa	Eliminazione
Il motore non si avvia	Tensione di rete mancante	Controllare la protezione
	Cavo di collegamento difettoso	Fare controllare (da un elettricista)
	Serbatoio di raccolta dell'acqua piano	Svuotare il serbatoio di raccolta dell'acqua
	Umidità dell'aria ambiente più Bassa di quella impostata	Controllare il value di umidità dell'aria impostato, eventually impostare un altro value
L'apparecchio condensa molto o manca l'acqua	La temperature ambiente o l'umidità dell'aria non rientrano nel range di lavoro	a) Controllare la temperature ambiente (da 5 °C a 32 °C) b) Controllare l'umidità dell'aria (min. 30% u. r.) c) Controllare il value di umidità dell'aria impostato, eventually impostare un altre valore
	Filtro aria sporco	Pulire il filtrio aria (vedi “Pulizia e manutenzione”)
	Alimentazione aria o scarico aria bloccati	Controllare, eventualmente posizionare diversamente l'apparecchio (distanza minima (10 cm) alla parete)
	a) Interno dell'apparecchio molto sporco b) Circuito di raffreddamento difettoso	Rivolgersi al produttore o al centro di assistenza
	Porte e/o finestre aperte	Chiudere le porte e/o le finestre
L'apparecchio si spegne durante il funzionamento continu con il tubo flessibile per lo scarico	a) Tubo flessibileiegato o arrotolato b) Pendenza insufficiente	Posare il tubo flessibile in un altroippo, affinché l'acqua possa fuoriuscire sera problemi
	Acqua gelata nel tubo flessibile	Adottare delle misure che prevengano il congelamento dell'acqua
L'acqua fuoresce dall'apparecchio	Serbatoio di raccolta dell'acqua non a tenuta	a) Controllare il serbatoio di raccolta dell'acqua b) Sostituire il serbatoio di raccolta dell'acqua
Guasto	Possible causa	Eliminazione
Rumori o vibrazioni non consueti	L'apparecchio si trova su un fondo non piano	Installare l'apparecchio su un fondo piano
	Viti, dadi o altri elementi allentati	Fissare questi elementi Se non si possono fissare questi elementi, se si trovano all'interno dell'apparecchio o se i rumori persistono: contattare il produttore o il centro di assistenza.

Se, dopo aver eseguito tutti i controlli funzionali, non è possible eliminare il guasto, rivolgersi al produttore o al centro di assistenza.
(i) Se un apparecchio non funziona perfettamente, metterlo subito fuori funzione!

Spia di segnalazione dei guasti

I seguito guasti vengono visualizzati nella visualizzazione 2 "Umidità relativa dell'aria":

Guasto	Errore
E3	Sensore umidità difettoso
E4	Serbatoio di raccolta dell'acqua pieno
E5	Sensore circuito di raffreddamento difettoso

Se vengono visualizzati i messaggi di quasto E3 e E5, rivolgersi al produttore o al centro di assistenza per risolvere il problema.

Dati tecnici

Tipo	HT 600	HT 800
Modello	ALE 600	ALE 800
Portata d'aria	680 m³/h	680 m³/h
Potenza nominale	1000 W	1200 W
Assorbimento di corrente nominale	4,6 A	5,3 A
Potenza max.	1200 W	1410 W
Assorbimento di corrente max.	5,4 A	6,4 A
Potenza, ventilatore	50 W	50 W
Alimentazione di corrente	230 V~ / 50 Hz	230 V~ / 50 Hz
Protezione della rete	10 A	10 A
Campo di temperatura	5 – 32°C	5 – 32°C
Campo umidità aria	30 – 90% umidità relativa	30 – 90% umidità relativa
Potenza di deumidificazione a 30 °C / 80% di u. r.	60 l / 24 h	80 l / 24 h
Tipo di protezione	IP X0	IP X0
Pressione di congelamento	2,5 MPa	2,5 MPa
Pressione del vapore	1,0 MPa	1,0 MPa
Refrigerante	R 407 C	R 407 C
Quantità di refrigerante	0,6 kg	0,78 kg
Volume max. del serbatoio	5,8 l	5,8 l
LED "Serbatoio piano"	3,9 l	3,9 l
Volume ambiente (con un'altezza del soffitto di 2,5 m)	150 – 200 m³	250 – 300 m³
Superficie ambiente	60 – 80 m²	100 – 120 m²
Livello di potenza acustica LWA	< 70 dB (A)	< 70 dB (A)
Livello di pressione acustica LPA	53 dB (A)	53 dB (A)
Peso	51,5 kg	53,5 kg

Circuito di raffreddamento

Elenco dei ricambi

N. pos.	N. del pezzo di ricambio	Denominazione
1	417659	Sportello alloggiamento
2	417610	Serbatoio di raccolta dell'acqua con tappo e galleggiante
3	417660	Tubo di scarico
4	417661	Copertura alloggiamento
5	417655	Barra di fissaggio
6	417656	Filtro aria
7	417657	Ruota
8	417658	Copertura interrottore (adesivo)
9	417622	Galleggiante compl.
10	417618	Etichette di sicurezza

Al momento dell'ordine di ricambi,indicare assolutamente quando segue:

tipodeldeumidificatore,anno di costruzione e numero del pezzo di ricambio. In caso contrario, non è possible effettuare una fornitura corretta!

Garanzia

Rispettare la dichiarazione di garanzia allegata.
