MANUALE UTENTE PREMIUM J-280 JACUZZI

J-210/J-230/J-270/J-280 Manuale d’installazione e Uso & Manutenzione

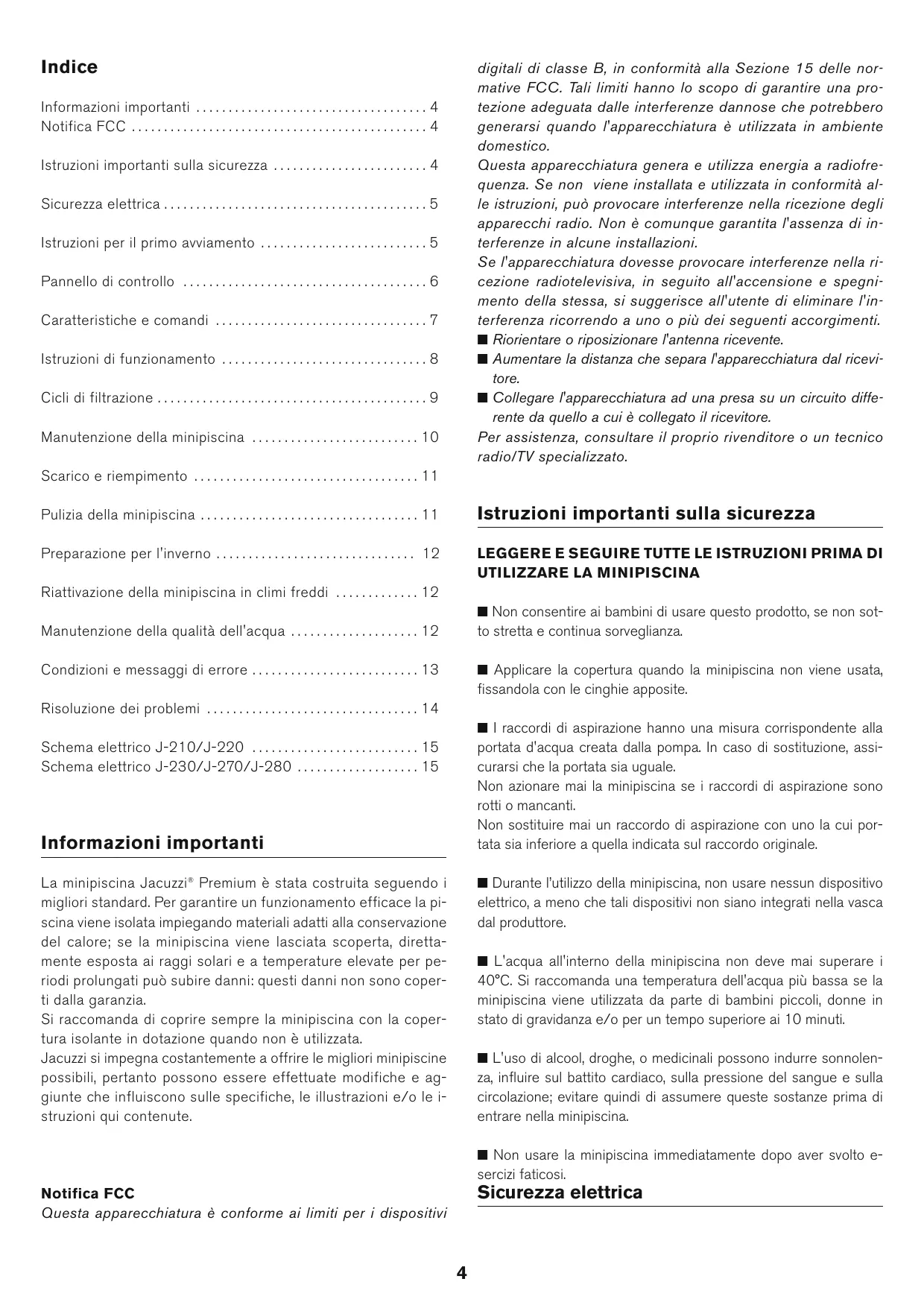

• êÛÒÒÍËÈ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 Indice digitali di classe B, in conformità alla Sezione 15 delle normative FCC. Tali limiti hanno lo scopo di garantire una protezione adeguata dalle interferenze dannose che potrebbero generarsi quando l'apparecchiatura è utilizzata in ambiente domestico. Questa apparecchiatura genera e utilizza energia a radiofrequenza. Se non viene installata e utilizzata in conformità alle istruzioni, può provocare interferenze nella ricezione degli apparecchi radio. Non è comunque garantita l'assenza di interferenze in alcune installazioni. Se l'apparecchiatura dovesse provocare interferenze nella ricezione radiotelevisiva, in seguito all'accensione e spegnimento della stessa, si suggerisce all'utente di eliminare l'interferenza ricorrendo a uno o più dei seguenti accorgimenti. Riorientare o riposizionare l'antenna ricevente. Aumentare la distanza che separa l'apparecchiatura dal ricevitore. Collegare l'apparecchiatura ad una presa su un circuito differente da quello a cui è collegato il ricevitore. Per assistenza, consultare il proprio rivenditore o un tecnico radio/TV specializzato. Informazioni importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Notifica FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Istruzioni importanti sulla sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 4 Sicurezza elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Istruzioni per il primo avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Pannello di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Caratteristiche e comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Istruzioni di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Cicli di filtrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Manutenzione della minipiscina . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Scarico e riempimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Pulizia della minipiscina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Istruzioni importanti sulla sicurezza Preparazione per l'inverno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI PRIMA DI

UTILIZZARE LA MINIPISCINA

• Riattivazione della minipiscina in climi freddi p. 12
• Non consentire ai bambini di usare questo prodotto, se non sot- Manutenzione della qualità dell'acqua p. 12
• to stretta e continua sorveglianza. Condizioni e messaggi di errore p. 13
• Applicare la copertura quando la minipiscina non viene usata, fissandola con le cinghie apposite. Risoluzione dei problemi p. 14
• I raccordi di aspirazione hanno una misura corrispondente alla portata d'acqua creata dalla pompa. In caso di sostituzione, assicurarsi che la portata sia uguale. Non azionare mai la minipiscina se i raccordi di aspirazione sono rotti o mancanti. Non sostituire mai un raccordo di aspirazione con uno la cui portata sia inferiore a quella indicata sul raccordo originale. Schema elettrico J-210/J-220 p. 15
• Schema elettrico J-230/J-270/J-280 Informazioni importanti Durante l’utilizzo della minipiscina, non usare nessun dispositivo La minipiscina Jacuzzi® Premium è stata costruita seguendo i migliori standard. Per garantire un funzionamento efficace la piscina viene isolata impiegando materiali adatti alla conservazione del calore; se la minipiscina viene lasciata scoperta, direttamente esposta ai raggi solari e a temperature elevate per periodi prolungati può subire danni: questi danni non sono coperti dalla garanzia. Si raccomanda di coprire sempre la minipiscina con la copertura isolante in dotazione quando non è utilizzata. Jacuzzi si impegna costantemente a offrire le migliori minipiscine possibili, pertanto possono essere effettuate modifiche e aggiunte che influiscono sulle specifiche, le illustrazioni e/o le istruzioni qui contenute. elettrico, a meno che tali dispositivi non siano integrati nella vasca dal produttore. L'acqua all'interno della minipiscina non deve mai superare i 40°C. Si raccomanda una temperatura dell'acqua più bassa se la minipiscina viene utilizzata da parte di bambini piccoli, donne in stato di gravidanza e/o per un tempo superiore ai 10 minuti. L'uso di alcool, droghe, o medicinali possono indurre sonnolen- za, influire sul battito cardiaco, sulla pressione del sangue e sulla circolazione; evitare quindi di assumere queste sostanze prima di entrare nella minipiscina. Non usare la minipiscina immediatamente dopo aver svolto e- sercizi faticosi. Sicurezza elettrica Notifica FCC Questa apparecchiatura è conforme ai limiti per i dispositivi p. 15

Le MaxiJacuzzi® sono apparecchiature sicure, costruite nel rispetto delle norme 60335-1: 2002, 60335-2-60: 2003, 60825-1: ta l’equipotenzialità di tutte le masse metalliche circostanti la minipiscina, ad esempio tubazioni idriche, del gas, eventuali pedane metalliche perimetrali, ecc. 1994+A1+A2, EN 55014-2, CISPR 22 CLASS B, EN 610003-2, EN 6100-3-3 e collaudate durante la produzione, per garan- tire la sicurezza dell’utente. Fare riferimento alla scheda di preinstallazione per quanto riguarda le predisposizioni e gli assorbimenti di corrente relativi ai vari modelli. L’installazione deve essere eseguita da personale qualificato, che deve garantire il rispetto delle disposizioni nazionali vigenti, nonché essere autorizzato a rilasciare l’attestato di conformità relativo ad una corretta installazione.

Istruzioni per il primo avviamento È responsabilità dell’installatore la scelta dei materiali in relazione all’uso, l’esecuzione corretta dei lavori, la verifica dello stato dell’impianto a cui si allaccia l’apparecchio e l’idoneità dello stesso a garantire la sicurezza d’uso, relativa agli interventi di manutenzione ed ispezionabilità dell’impianto. Leggere completamente ogni punto prima di eseguirlo. Rimuovere dalla minipiscina l’eventuale sporcizia. Nonostante il guscio della minipiscina sia stato lucidato in fabbrica, è possibile trattarlo prima del primo riempimento, con un pulitore e una cera formulati appositamente per minipiscine e disponibili presso rivenditori autorizzati. Le MaxiJacuzzi® sono apparecchi di classe “I” e pertanto devono essere collegate in modo permanente, senza giunzioni intermedie, alla rete elettrica ed all’impianto di protezione (impianto di terra). Riempimento della minipiscina Togliere il coprifiltro e rimuovere la cartuccia del filtro come indicato nel cap. “Pulizia del filtro”. elettrico dell’immobile deve essere L’impianto provvisto di interruttore differenziale da 0,03 A e Posizionare l'estremità del tubo dell'acqua dentro il raccordo del filtro e riempire la minipiscina finché il livello dell'acqua copre tutte le bocchette, senza arrivare comunque ai poggiatesta. Non riempire troppo la minipiscina. N.B.: Se la vostra acqua è particolarmente "dura", è preferibile riempire metà piscina con quest’acqua e il resto con acqua proveniente da un addolcitore. Oppure, si può riempire completamente con acqua dura se viene usato uno speciale additivo per l'acqua. di un circuito di protezione (terra) efficiente. Verificare il buon funzionamento dell’interruttore differenziale premendo il pulsante di prova (TEST), che deve scattare.

Le parti contenenti dei componenti elettrici, ad eccezione dei dispositivi di comando remoto, devono essere posizionati o fissati in modo che non possano cadere dentro la minipiscina. Componenti e apparecchiature sotto tensione non devono essere accessibili a chi e' immerso nella minipscina. Riempire sempre la minipiscina dal raccordo del filtro in modo da espellere l'aria intrappolata nell’aspirazione della pompa; in caso contrario l'aria potrebbe rimanere intrappolata dentro la bocchetta della pompa, impedendo la circolazione dell'acqua. Dopo il riempimento, assicurarsi che il filtro sia installato correttamente prima di collegare la minipiscina all'alimentazione (fare riferimento al cap. “Pulizia del filtro”). Per l’allacciamento alla rete elettrica s’impone l’installazione di un interruttore onnipolare di sezionamento adeguato ai valori indicati nel cap. “Caratteristiche elettriche”, da collocare in una zona che rispetti le prescrizioni di sicurezza e comunque non raggiungibili dagli utenti che stanno usando la MaxiJacuzzi®. Verifiche Aprire il pannello di accesso e controllare che tutti i raccordi delle pompe siano stretti bene, dato che possono verificarsi allentamenti durante il trasporto e la movimentazione. È obbligatorio il rispetto di questa prescrizione: qualsiasi altra procedura è vietata. L’installazione di dispositivi elettrici ed apparecchi (prese, interruttori, ecc.) nelle vicinanze della MaxiJacuzzi® deve essere conforme alle disposizioni di legge e norme del Paese in cui viene installata la MaxiJacuzzi®. Accensione Accendere la minipiscina attivando l'interruttore generale: il riscaldatore e la pompa si attivano automaticamente. Sul display del pannello di controllo lampeggiano i led della temperatura dell'acqua e compaiono le scritte “COL” o “ICE” . l suddetti interruttori onnipolari dovranno garantire un’apertura dei contatti di almeno 3 mm e dovranno essere idonei alla tensione e corrente specificate nel cap. “Caratteristiche tecniche”. Avviamento Attivare la/e pompa/e. Ai fini del collegamento equipotenziale previsto dalle specifiche norme nazionali, l’installatore dovrà usare il morsetto predisposto (norme EN 60335.2.60) sulla cassetta elettrica, e contraddistinto dal simbolo . In particolare, dovrà essere realizza- Aggiunta di additivi chimici al primo avviamento Aggiungere gli additivi chimici per l'acqua secondo le indicazioni del rivenditore (fare riferimento al cap. “Mantenimento della qualità dell’acqua” per le indicazioni generali).

Cassetta elettrica Entrata(e) alimentazione elettrica Pompa a 2 velocità (pompa 1) Riscaldatore Tappo(i) di scarico della pompa Pompa ad 1 velocità (pompa 2) Ozonizzatore (optional) Iniettore (optional, richiesto per l'uso dell'ozonizzatore) Display

N.B.: Coprire sempre la minipiscina (ma non durante la miscelazione degli additivi chimici!) con la copertura isolante, così da ridurre i tempi di riscaldamento e minimizzare così i costi di gestione. La luce resta accesa per un'ora poi si spegne, in modo da ottimizzare la durata della lampadina. E. Pulsante Pompa 1: accende e spegne la pompa 1. Premere una volta per velocità bassa; premere due volte per velocità alta; premere tre volte per spegnere la pompa. Il tempo necessario al riscaldamento iniziale varia in base alla temperatura di partenza dell'acqua. F. Pulsante Pompa 2 (solo per i modelli a 2 pompe): accende e spegne la pompa 2. Premere una volta per accenderla; premere due volte per spegnere la pompa. I getti funzionano per 20 minuti dopo l'attivazione; poi si spengono automaticamente per risparmiare energia. Premere nuovamente i pulsanti getti per prolungare il funzionamento di altri 20 minuti. ATTENZIONE Non entrare nella minipiscina finché la quantità della sostanza disinfettante scelta non sia sceso sotto il livello consigliato dal produttore e/o dal vostro rivenditore di fiducia. Controllare sempre attentamente la temperatura dell'acqua prima di entrare nella minipiscina. G. Indicatore riscaldamento: si illumina quando il riscaldatore è acceso. Pannello di controllo

A. Display: visualizza l'attuale temperatura dell'acqua, il valore impostato per la temperatura dell'acqua, la modalità filtrazione/riscaldamento selezionata, e i messaggi di errore. B. Pulsante ( + ): aumenta il valore impostato per la temperatura dell'acqua. C. Pulsante ( – ): diminuisce il valore impostato per la temperatura dell'acqua. Il campo di regolazione della temperatura va da 18 a 40 °C. L'impostazione di fabbrica è di 38 °C. D. Pulsante Faro: accende e spegne il faro subacqueo. Attiva il sistema d’illumnazione a LED, se presente. Il modello raffigurato è J-280; la disposizione dei getti e le caratteristiche variano da modello a modello.

1. Pannello di controllo

3. Regolatori dell’aria (4)

5. Selettore del tipo di massaggio (1)

6. Sistema d’illuminazione

- 6a: faro subacqueo (dotazione standard) - 6b: sistema d’illuminazione a LED (optional)

7. Bocchette d’aspirazione, dotate di filtri (questi ultimi devono

essere puliti periodicamente).

8. Cascata, dotata di leva per regolarne la portata.

9. Raccordo di ritorno del riscaldatore.

10. Griglia del filtro, sotto la quale è presente la cartuccia filtrante.

11. Altoparlanti (4, optional)

12. Sistema audio (optional)

Istruzioni di funzionamento

Il sistema di controllo della minipiscina ha delle funzioni automatiche che si attivano al momento dell'avviamento e durante il normale funzionamento. Dopo l'attivazione, il display visualizza le seguenti informazioni: casuale a dissolvenza - spento - BIANCO - spento - CELESTE - spento - VIOLA - spento - BLU - spento - VERDE CHIARO - spento - VERDE SCURO - spento - ROSSO - casuale colori fissi - casuale colori lampeggianti - spento. attuale versione del software: 356 nei modelli con pompa di ri- Premere il pulsante “Faro” entro 3 secondi tra una pressione circolo; 556 nei modelli senza pompa di ricircolo. e l’altra; premendo il tasto dopo 3 secondi la sequenza re-inizia dalla modalità "casuale a dissolvenza". N.B.: ogni volta che la luce viene accesa manualmente, si spegnerà automaticamente dopo un'ora. "888" (tutti gli indicatori LED sono accesi: controllo del funzio- namento di tutti i segmenti del display e delle spie luminose). Terminata la visualizzazione della sequenza iniziale, il display vi- sualizza l'effettiva temperatura dell'acqua. Se la temperatura dell'acqua è inferiore a 38° C (impostazione di fabbrica) e la minipiscina è impostata in modalità filtrazione/riscaldamento “F1F3”, si accende il riscaldatore. Il riscaldatore si spegne quando la temperatura dell'acqua ha raggiunto i 38° C. N.B.: è normale che il riscaldatore si accenda dopo il primo riempimento della minipiscina perché l'acqua del rubinetto è spesso molto fredda. Selezione del massaggio desiderato

Ogni modello comprende un selettore di massaggi che permette di personalizzare il massaggio e le prestazioni deviando l'acqua tra i vari sistemi di getti. Regolare il selettore massaggio in posizione A (Combo), B o C, per deviare la pressione dell'acqua a diversi gruppi di getti. N.B.: la valvola è progettata per funzionare nelle posizioni A (Combo), B, e C per prestazioni ottimali. Per un ottima filtrazione dell'acqua lasciare la valvola in posizione A quando la minipiscina è coperta. Per il massimo rendimento del getto durante l'uso della minipiscina selezionare la posizione B o C. Regolazione della temperatura dell'acqua Il termostato della minipiscina permette di controllare perfettamente la temperatura dell'acqua. La temperatura impostata può essere regolata tra 18 °C e 40 °C. Per aumentare la temperatura impostata premere il pulsante ( + ), mentre, per abbassarla, premere il pulsante ( – ). N.B.: alla prima pressione del pulsante ( + ) o ( – ) viene visualizzata la temperatura impostata. Regolazione del flusso dei getti individuali Attivazione delle pompe

Il pulsante 1 attiva la pompa a due velocità; la prima pressione a velocità bassa, la seconda pressione a velocità alta e la terza pressione spegne la pompa. Il pulsante 2 attiva la pompa 2, che funziona soltanto ad alta velocità. Il flusso d'acqua ai singoli getti della minipiscina può essere aumentato o diminuito ruotando la parte esterna della bocchetta. Molti getti sono dotati inoltre di un ugello regolabile in direzione, in modo da dirigere il getto verso la posizione voluta. N.B.: tenere sempre aperti almeno 6 getti, in modo da garantire una filtrazione efficace dell’acqua. Pulsante faro/sistema d’illuminazione a LED Comandi dell'aria Questo pulsante permette di azionare il faro della minipiscina. La luce ha una durata di un'ora, che può essere prolungata ripremendo il tasto. Alcuni getti hanno una regolazione dell'aria dedicata: basta girare la manopola in senso orario per ridurre la quantità d’aria o viceversa per aumentarla. Per ridurre al minimo la dispersione di calore, chiudere tutti i comandi dell'aria quando la minipiscina non è in funzione. Sistema d’illuminazione a LED (optional) Offre 7 tonalità fisse di colore e 3 modalità a sequenza casuale. Premere una volta il pulsante “Faro” per accendere la luce in modalità "casuale a dissolvenza"; premere quindi ripetutamente il tasto per spegnere la luce o selezionare una delle 7 tonalità fisse di colore, una sequenza casuale di colori fissi o una sequenza casuale di colori lampeggianti, secondo quest’ordine: Cicli di filtrazione

Il sistema di controllo attiva un ciclo programmabile di filtrazio- cessario) ne/riscaldamento "standard" o "economy". Questi cicli utilizzano la pompa 1 e la cartuccia filtrante per pulire velocemente l'acqua e minimizzare l'effetto "anello di sporcizia" lasciato dall'acqua sul bordo della minipiscina. F1: 4 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 12 ore) F2: 6 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 8 ore) F3: 8 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 6 ore) Modalità filtrazione/riscaldamento “standard” per i modelli senza pompa di ricircolo (sul display compaiono le sigle da F1 a F3) Questa modalità viene normalmente selezionata in zone con climi freddi in cui i tempi di riscaldamento sono più lunghi a causa della temperatura ambiente inferiore. In queste modalità la temperatura dell'acqua è regolata dalla temperatura impostata, dalla pompa funzionante a bassa velocità e dal riscaldatore che si attiva quando necessario. Una volta raggiunta la temperatura programmata, il riscaldatore e la pompa si spengono, per riaccendersi all’avvio del seguente ciclo di filtrazione/riscaldamento programmato, o quando la temperatura scende al di sotto del valore impostato. Modalità filtrazione/riscaldamento “economy” (il riscaldatore viene attivato solamente durante i cicli di filtrazione) F4: 4 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 12 ore) F5: 6 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 8 ore) F6: 8 ore di filtrazione/riscaldamento al giorno (un ciclo di 2 ore ogni 6 ore) Modalità filtrazione/riscaldamento “standard” per i modelli con pompa di ricircolo (disponibile solo su J-230, J270 e J-280) (sul display compaiono le sigle da F0 a F3) Valgono le stesse considerazioni fatte per i modelli senza pompa di ricircolo, tranne che la temperatura dell'acqua è regolata dalla temperatura impostata, dalla pompa di ricircolo e dal riscaldatore, che si attiva quando necessario. Una volta raggiunta la temperatura programmata, il riscaldatore si spegne e la pompa di ricircolo rimane in moto, in modo da assicurare una filtrazione ottimale dell’acqua.. Modalità di blocco L1: Blocco totale (disattiva tutte le funzioni della minipiscina) L2: Blocco parziale (disattiva i pulsanti dei getti e della luce per impedire l'uso non autorizzato della minipiscina). In questa modalità il ciclo di filtrazione/riscaldamento continua a funzionare come programmato. Quando questa funzione è attivata il display della temperatura lampeggia. ESEMPIO: il ciclo di filtrazione/riscaldamento "F3" è stato attivato prima di scegliere la modalità di blocco. La minipiscina continua ad eseguire il ciclo "F3" finché la modalità di blocco viene cancellata ed è possibile selezionare un altro ciclo. Modalità filtrazione/riscaldamento “economy” (tutti i modelli) (sul display compaiono le sigle da F4 a F6) Questa modalità viene normalmente selezionata in zone con climi caldi in cui i tempi di riscaldamento sono più corti a causa della temperatura ambiente più alta. In queste modalità la temperatura dell'acqua è regolata dalla temperatura impostata, dalla pompa funzionante a bassa velocità (o dalla pompa di ricircolo, se presente) e dal riscaldatore solo quando è attivo un ciclo di filtrazione programmato. Queste modalità consumano molta meno energia delle modalità standard descritte sopra. Modalità di blocco (L1 - L2) Queste modalità sono state progettate per essere utilizzate durante la manutenzione della minipiscina o per prevenire l'uso non autorizzato. Per impostare l'orario del primo ciclo di filtrazione/riscaldamento (dall’acquisto della minipiscina) collegare quest’ultima all'alimentazione due minuti prima dell'orario desiderato. ESE M PIO: se si desidera che il primo ciclo di filtrazione/riscaldamento cominci alle 10:00 scollegare e ricollegare la minipiscina alle 09:58 AM. Selezione modalità filtrazione/riscaldamento Sul pannello di controllo, tenere premuti contemporaneamente entrambi i pulsanti ( + ) e ( – ) e rilasciare. Premere il pulsante ( + ) o ( - ) per selezionare rispettivamente la modalità filtrazione/riscaldamento o le modalità blocco L1-L2 descritte di seguito: - modalità di filtrazione per i modelli con pompa di ricircolo (disponibile solo su J-230, J-270 e J-280) Modalità filtrazione/riscaldamento “standard” (F0-F3) (il riscaldatore viene attivato automaticamente qualora fosse necessario) - modalità di filtrazione per i modelli senza pompa di ricircolo Modalità filtrazione/riscaldamento “standard” (F1-F3) (il riscaldatore viene attivato automaticamente qualora fosse ne-

trante ad alto rendimento, situata sotto l’apposito coperchio, come di seguito indicato. Le impurità vengono filtrate dalla pompa di ricircolo (se prevista) o dalla pompa 1, che trascina l'acqua nel sacchetto e nella cartuccia filtrante che, per avere prestazioni ottimali, deve essere pulita circa una volta al mese, in relazione comunque alla frequenza d’uso della minipiscina. A tale scopo, procedere come segue: F0: 5 minuti di filtrazione al giorno (praticamente vengono attivate tutte le pompe per questo periodo di tempo, in modo da ripulire le tubazioni da evwntuali impurità) F1: 1 ora di filtrazione al giorno (impostazione di fabbrica) (un ciclo di mezz’ora ogni 12 ore) F2: 1 ora e 1/2 di filtrazione al giorno (un ciclo di mezz’ora ogni 8 ore) F3: 2 ore di filtrazione al giorno (un ciclo di mezz’ora ogni 6 ore) A. Scollegare la minipiscina dalla rete elettrica. B. Rimuovere il coperchio portandolo verso l’alto. C. Rimuovere il sacco dello skimmer dai fermi e pulirlo. Modalità filtrazione/riscaldamento “economy” (il riscaldatore viene attivato solamente durante i cicli di filtrazione) D - E. Rimuovere la cartuccia del filtro ruotandola in senso antiorario (per sbloccarla dal raccordo) ed estrarla. F. Sciacquare via le impurità dalle pieghe del filtro usando dell'acqua in pressione; iniziare dall'alto e continuare verso il basso. Ripetere l'operazione finché tutte le pieghe saranno pulite. F4: 1 ora di filtrazione/riscaldamento al giorno (un ciclo di mezz’ora ogni 12 ore) F5: 1 ora e 1/2 di filtrazione/riscaldamento al giorno (un ciclo di mezz’ora ogni 8 ore) F6: 2 ore di filtrazione/riscaldamento al giorno (un ciclo di mezz’ora ogni 6 ore) G. Immergere la cartuccia del filtro nella minipiscina, rivolgendo verso l'alto l'estremità filettata per rimuovere le bolle d'aria rimaste intrappolate; quindi, tenere la cartuccia sott’acqua, in modo da evitare che eventuali bolle d’aria possano crearsi durante la successiva fase d’installazione. Modalità di blocco H. Rimettere la cartuccia nell’alloggiamento, e ruotarla in senso orario per rimontarla sul raccordo. Fare attenzione al verso di montaggio. Non avvitare troppo a fondo. vedere “modalità di filtrazione per i modelli senza pompa di ricircolo”.

I. Reinstallare il sacco dello skimmer (pulito) sui fermi.

J. Installare il coperchio del filtro e ricollegare la minipiscina alla rete elettrica. Manutenzione della minipiscina Una corretta e costante manutenzione della minipiscina ne conserverà bellezza e prestazioni nel tempo. Pulizia del filtro (modelli J-210) La minipiscina Jacuzzi® Premium è dotata di un cestello e di una cartuccia filtrante ad alto rendimento, situata nel vano apposito ricavato sulla parete interna della minipiscina. Le impurità vengono filtrate dalla pompa che trascina l'acqua nel cestello e nella cartuccia filtrante che, per avere prestazioni ottimali, deve essere pulita circa una volta al mese, in relazione comunque alla frequenza d’uso della minipiscina. A tale scopo, procedere come segue:

A. Scollegare la minipiscina dalla rete elettrica. B. Rimuovere il coperchio, svitare la cartuccia ed estrarla dalla sua sede. C. Sciacquare via le impurità dalle pieghe del filtro usando dell'acqua in pressione; iniziare dall'alto e continuare verso il basso. Ripetere l'operazione finché tutte le pieghe saranno pulite. Pulizia del filtro (modelli J-230, J-270 e J-280) Questi modelli sono dotati di un sacchetto e di una cartuccia fil-

Se fa molto freddo e la minipiscina è collocata all'aperto c’è il rischio di congelamento delle tubature dell'impianto idraulico (vedere la sezione "Preparazione per l'inverno"). Se invece fa molto caldo, non lasciare la minipiscina esposta alla luce diretta del sole. Per svuotare la minipiscina, seguire la seguente procedura:

1. Scollegare la minipiscina dalla rete elettrica.

2. Rimuovere il pannello frontale presente sotto il pannello di

tenendolo al di sopra del livello dell’acqua in vasca.

4. (fig. B) Svitare il tappo (1), posizionare il tubo in un pozzetto

di scarico e ruotare la valvola (2).

Figure - A A La cartuccia del filtro deve essere periodicamente pulita in modo approfondito. Si consiglia di mettere a bagno il filtro per una notte in un recipiente di plastica riempito con una soluzione di acqua e un prodotto di pulizia specifico. Open Figure - B B

5. Dopo aver scaricato l’acqua, richidere la valvola e riavvitare il

tappo, senza stringere troppo. Quindi, portare nuovamente il tubo in posizione verticale e fissarlo con una fascetta (fig.A). La durata della cartuccia è di circa 2 anni, a patto che venga 6. Rimontare il pannello frontale e fare riferimento al cap. “Istruzioni per il primo avviamento” per riempire la minipiscina. sottoposta a periodica manutenzione e che venga impiegata con una qualità dell’acqua ottimale. Le cartucce di ricambio possono essere acquistate dal vostro rivenditore di fiducia. N.B.: Riempire sempre la minipiscina utilizzando il raccordo del filtro. Le bocchette d’aspirazione dei modelli J-210 sono dotate di fil- Pulizia della minipiscina tri, che impediscono ad eventuali impurità di entrare nei selettori di massaggio e nella pompa 2; questi filtri dovrebbero essere puliti ogni 2 mesi circa o quando si osserva una diminuzione delle prestazioni della pompa. Per conservare la lucentezza della superficie della minipiscina, è fondamentale evitare l'utilizzo di detergenti abrasivi che provocano effetti dannosi alla superficie. Indipendentemente dal detergente usato, assicurarsi che non rimanga nessun residuo di sapone sulla superficie. I residui di sapone potrebbero creare della schiuma una volta riempita nuovamente la minipiscina. Scarico e riempimento Si consiglia di sostituire l'acqua della minipiscina ogni 3 mesi circa. La frequenza di sostituzione dell'acqua dipende dalla frequenza d'uso, la cura nella manutenzione della qualità dell'acqua, ecc. L'acqua deve essere cambiata quando non è più possibile controllare la schiuma e/o non si ha più la normale sensazione di “lucentezza”, anche se le misurazioni di bilanciamento dell'acqua rientrano nei parametri adeguati. Manutenzione dei poggiatesta ATTENZIONE! Scollegare la minipiscina dalla rete elettrica prima di svuotarla. Non ripristinare il collegamento finché la minipiscina non è stata riempita nuovamente. Rimuovere e pulire i cuscini poggiatesta con acqua saponata usando un panno o una spazzola a setole morbide.

N.B.: Rimuovere sempre i poggiatesta quando si aggiunge all'acqua un trattamento chimico “shock”. I poggiatesta possono essere reinseriti nella minipiscina quando il valore del prodotto disinfettante scende sotto i 4 ppm. - Seguire le istruzioni per lo svuotamento della minipiscina. - Aspirare l'acqua dalle zone incassate dei sedili e dal fondo vasca. - Scollegare la minipiscina dalla rete elettrica. Per rimuovere i poggiatesta: -Rimuovere i pannelli del rivestimento laterale e localizzare i tappi di scarico delle pompe, rimuovendoli quindi per permettere all'acqua di uscire dalle pompe e dal riscaldatore. Usare un aspiratore o altro mezzo per impedire che l'acqua allaghi lo scomparto dell'impianto. 1. Afferrare con la punta delle dita l'innesto del poggiatesta centrale (A) e staccarlo delicatamente dalla base del poggiatesta (C).

2. Usare un cacciavite per svitare e rimuovere i bulloni di sostegno (B) dalla base del poggiatesta.

- Reinstallare i tappi delle pompe e i pannelli di rivestimento e coprire la minipiscina con la copertura isolante. 3. Dopo la pulizia, riassemblare i poggiatesta eseguendo le operazioni in ordine inverso, facendo attenzione a non stringere troppo. Riattivazione della minipiscina in climi freddi Manutenzione della copertura L'uso della copertura isolante ogni volta che la minipiscina non è in funzione riduce significativamente i costi di gestione, i tempi di riscaldamento e le operazioni di manutenzione. Per aumentare la durata della copertura, maneggiarla con cura e pulirla regolarmente con un sapone neutro e acqua o con prodotti appositi. N.B.: Non appoggiarsi o sedersi sulla copertura. Prima di avviare la minipiscina dopo un lungo periodo in cui è rimasta vuota a temperature molto basse, controllare che l'acqua rimasta in alcune sezioni delle tubature non sia ancora congelata: tale situazione potrebbe bloccare il flusso dell'acqua impedendo il corretto funzionamento della minipiscina e danneggiare l'impianto. Si raccomanda di consultare il proprio rivenditore prima di tentare di riavviare la minipiscina. Manutenzione dei pannelli I pannelli non richiedono particolare manutenzione; per la pulizia, basta passare il rivestimento con un panno pulito e con una soluzione di sapone neutro. Mantenimento della qualità dell'acqua Mantenere la qualità dell'acqua entro determinati limiti offre un piacere ancor maggiore e prolunga la durata dell'impianto; si tratta di un procedimento abbastanza semplice, ma richiede un'attenzione costante perché la composizione chimica dell'acqua dipende dal bilanciamento di diversi fattori. Una scarsa cura nella manutenzione dell'acqua può determinare condizioni di immersione non salutari e anche danni alla minipiscina. Per una guida specifica alla conservazione della qualità dell'acqua, consultare il proprio rivenditore, che potrà consigliare i prodotti chimici adeguati per la sanitizzazione e la manutenzione della minipiscina. ATTENZIONE: non rivolgere getti d’acqua contro i pannelli, dato che dietro sono presenti gli organi elettromeccanici. Preparazione per l'inverno La minipiscina Jacuzzi® Premium è progettata per proteggersi automaticamente contro il congelamento in condizioni di corretto funzionamento. Nei periodi in cui la temperatura scende sotto lo zero, eseguire controlli periodici per assicurarsi che l'alimentazione elettrica fornita alla minipiscina non venga interrotta. ATTENZIONE: Non conservare gli additivi chimici negli scomparti presenti sotto la minipiscina. In condizioni di freddo molto intenso, scegliere la modalità filtrazione/riscaldamento F3 “Standard” per evitare il congelamento. Controllo del pH Il pH è l'unità di misura dell'acidità o dell'alcalinità dell'acqua e si misura in una scala da 0 a 14. Il punto di mezzo (7) rappresenta il valore neutro. Al di sopra di questo valore l'acqua è considerata alcalina, al di sotto acida. Nei periodi di non utilizzo della minipiscina, in caso di prolungata interruzione della corrente elettrica o in periodi con temperature molto basse, è importante rimuovere tutta l'acqua dalla minipiscina e proteggere l'impianto dai danni che può causare il gelo. È MOLTO IMPORTANTE MANTENERE UNA CONDIZIONE LEGGERMENTE ALCALINA DA 7.4 A 7.6. Per preparare la minipiscina all'inverno in modo adeguato, contattare il proprio rivenditore di fiducia. Un pH basso è corrosivo per le parti metalliche dell'impianto. Un pH alto causa depositi sulla superficie interna (incrostazione); inoltre se il pH si sposta dai valori ideali viene compromessa anche l'azione degli agenti sanitizzanti. In situazioni di emergenza, i danni possono essere ridotti se si seguono le seguenti indicazioni:

la minipiscina perché la sua struttura totalmente isolata è stata progettata per trattenere il calore e per ridurre al minimo i costi di gestione. Sanitizzazione Per distruggere i batteri e i composti organici presenti nell'acqua, impiegare regolarmente un sanitizzante. Esistono poi molti altri additivi adatti alla minipiscina: alcuni servono a compensare la perdita di bilanciamento dell'acqua, altri si utilizzano per il trattamento cosmetico ed altri ancora per alterare la sensazione al tatto o l'odore dell'acqua. Per l'uso di questi additivi seguire i consigli del proprio rivenditore di fiducia. Il pannello visualizza SN1 Sensore aperto (riscaldatore disattivato) o sensore in corto circuito (la minipiscina è disattivata). Il sensore del limite massimo della temperatura non funziona. ATTENZIONE: Non usare tavolette di cloro (Tricloro) nella minipiscina: questa sostanza chimica può avere un effetto estremamente corrosivo su alcuni materiali della minipiscina. I danni causati dall'uso di questa sostanza, o l'uso improprio di qualsiasi additivo chimico, non sono coperti dalla garanzia della minipiscina. Consultare un Centro Assistenza Jacuzzi autorizzato. Il pannello visualizza SN2 Ozonizzatore (optional) Nel caso in cui abbiate scelto di accessoriare la minipiscina con il sistema ad ozono, avrete modo di constatare che l'acqua resta fresca e pulita, anche con l’impiego di una minor quantità di sanitizzante e con minori ricambi d’acqua. Sensore aperto o in corto circuito (riscaldatore disattivato). Il sensore della temperatura non funziona. Consultare un Centro Assistenza Jacuzzi autorizzato. Condizioni e messaggi di errore Modalità “estate” (modelli con pompa di ricircolo) Se la temperatura dell'acqua supera di 1 °C la temperatura impostata la minipiscina entra in modalità "estate": la pompa di ricircolo viene disattivata automaticamente. Il pannello visualizza FL1 o FL2 (modelli senza pompa di ricircolo) La modalità “estate” non viene comunque attivata fino a che la temperatura dell’acqua non raggiunge i 35 °C. Se sul display lampeggia la scritta "FL1" significa che il pressostato non funziona perfettamente quando viene azionata la pompa 1. Se sul display lampeggia la scritta “FL2” significa che il pressostato è chiuso male. Questo errore provoca la disattivazione del riscaldatore. Per non far attivare la "modalità estate", potrebbe essere necessario ridurre il ciclo di filtraggio/riscaldamento quando fa molto caldo. - Per correggere la situazione: Surriscaldamento Controllare che il livello dell'acqua sia di circa 3 cm dal pog- giatesta più basso; aggiungere acqua se necessario. Controllare che la cartuccia del filtro non sia bloccata o ec- Protezione surriscaldamento. Il riscaldatore è disattivato. Non entrare nella minipiscina, dato che l’acqua potrebbe essere troppo calda! cessivamente sporca. Eliminare eventuali "blocchi d'aria" dalla pompa 1, svitando il tappo di drenaggio superiore per alcuni secondi; quindi, riavvitare il tappo. - Per correggere la situazione: Rimuovere la copertura e lasciar raffreddare la minipiscina. Se il problema persiste consultare un Centro Assistenza Jacuzzi autorizzato. Programmare le impostazioni dei filtri in modalità “Economy”. Se la temperatura dell'acqua scende al di sotto di 44ºC, la minipiscina riprende il funzionamento normale. Il pannello visualizza FL1 o FL2 (modelli con pompa di ricircolo) Se la temperatura non scende sotto i 44ºC, contattare un Centro Assistenza Jacuzzi. Si ricorda che la capacità di raffreddamento della minipiscina è strettamente legata alla temperatura esterna: una temperatura esterna eccessivamente calda può impedire il raffreddamento del- Se sul display lampeggia la scritta "FL1" significa che l’interruttore di flusso non funziona perfettamente, la cartuccia del filtro è troppo sporca o c’è dell’aria intrappolata nella pompa di ricircolo.

Risoluzione dei problemi Se sul display lampeggia la scritta “FL2” significa che l’interruttore di flusso è chiuso male. Questo errore provoca la disattivazione del riscaldatore; è possibile che venga disattivata anche la pompa 1. Nel caso in cui la minipiscina non funzioni correttamente, ricontrollare tutte le istruzioni di installazione e funzionamento del presente manuale e controllare il messaggio visualizzato sul display. Se il funzionamento non è ancora soddisfacente, seguire le istruzioni date per la risoluzione dei problemi. - Per correggere la situazione: Controllare che il livello dell'acqua sia di circa 3 cm dal pog- giatesta più basso; aggiungere acqua se necessario. Nessuno dei componenti funziona (pompa, faro) La minipiscina è collegata all'alimentazione? È saltato l'interruttore generale del contatore? Controllare che la cartuccia del filtro non sia bloccata o ec- cessivamente sporca. Eliminare eventuali "blocchi d'aria" dalla pompa di ricircolo: togliere la cartuccia filtrante ed inserire il tubo dell’acqua (usato per annaffiare il giardino) nell’alloggiamento della cartuccia, avendo l’accortezza di interporre uno straccio, in modo da “sigillare” l’apertura collegata alla pompa; aprire l’acqua per circa 30 secondi, richiuderla e reinstallare la cartuccia, controllando il funzionamento della minipiscina. Contattare un Centro Assistenza Jacuzzi autorizzato. La pompa non funziona ma il faro è acceso Premere il tasto “GETTI”: se l’acqua rimane ferma, controllarne il livello e assicurarsi che la minipiscina sia collegata all'alimentazione. Se il problema persiste contattare un Centro Assistenza Jacuzzi autorizzato. Se la pompa di ricircolo non sta funzionando, spegnere e ac- Se il problema persiste consultare un Centro Assistenza Jacuzzi autorizzato. La pompa principale funziona ma l'acqua non esce dai getti. La pompa potrebbe non essere adescata correttamente. Questa situazione può verificarsi dopo che la minipiscina è stata svuotata e riempita. Il pannello visualizza COL Premere il pulsante GETTI 1 alcune volte, lasciando il moto- La temperatura è scesa di 11 °C rispetto a quella impostata. La pompa 1 (o quella di rcircolo, se prevista) e il riscaldatore si attivano per portare la temperatura a 8 C° dalla temperatura impostata. re acceso non più di 5-10 secondi per volta. Scollegare l'alimentazione e svitare il tappo della valvola deviatore per far uscire l'aria e/o rimuovere il filtro; assicurarsi di aver avvitato il tappo della valvola deviatore e/o di aver reinstallato il filtro prima di collegare la minipiscina all'alimentazione e riavviare la pompa. cendere l’interruttore principale per riadescarla. Non è necessaria alcuna operazione. Azione dei getti insufficiente Premere il pulsante GETTI 1 per assicurarsi che la pompa 1 sia in funzione. N.B.: questa è una condizione normale durante il primo riempimento della minipiscina, dato che l’acqua del rubinetto è spesso molto fredda. Portare il comando dell'aria in posizione "on" Verificare che il filtro non sia sporco (pulirlo se necessario). Il pannello visualizza ICE Assicurarsi che i getti siano completamente aperti. Protezione antigelo - È stata rilevata una condizione di possibile congelamento. Acqua troppo calda Ridurre l'impostazione della temperatura. Non è necessaria alcuna operazione; la pompa principale (o Acqua troppo fredda Controllare l'impostazione della temperatura. quella di ricircolo, se prevista) ed il riscaldatore si attivano per far circolare acqua calda nelle tubature finché la piscina non si trova più in condizione di pericolo. Tenere la minipiscina coperta durante il riscaldamento. Controllare le impostazioni per verificare se la minipiscina Il pannello visualizza - - - funziona in modalità “economy” (vedere cap. “Cicli di filtrazione”). È stato attivato il software di sicurezza e la minipiscina viene disattivata; è stato rilevato un problema che potrebbe danneggiare la minipiscina o i suoi componenti. Se nonostante questi controlli il problema persiste contattare il proprio rivenditore di fiducia o un Centro Assistenza Jacuzzi autorizzato. Consultare un Centro Assistenza Jacuzzi autorizzato.

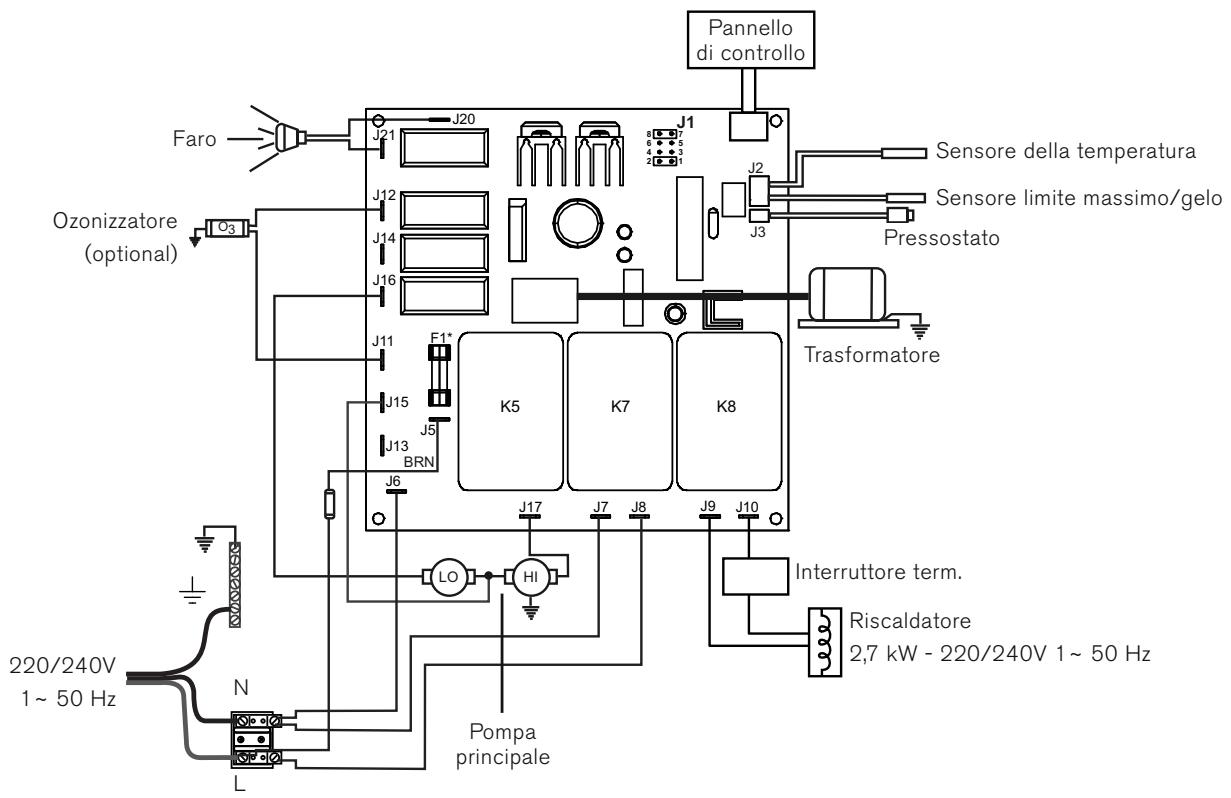

J-210 Pannello di controllo J20 J21 Faro

Sensore della temperatura

J12 Ozonizzatore (optional)

Sensore limite massimo/gelo

J14 Pressostato J16 F1* J11 Trasformatore J15

J10 Interruttore term.

J-230/J-270/J-280 Pannello di controllo J20 Faro Ozonizzatore (optional)

J12 Pompa di ricircolo (optional)

J14 Sensore limite massimo/gelo

J15 Sensore della temperatura Pressostato
