MANUALE UTENTE DISCREET ACOUSTICS MODULAR AKG

Prima diutilizzare I'apparecchio,leggere il manuale!

MODO DE EMPLEO p.82

1 Sicurezza ed ambiente 63

2 Descrizione 63

2.1 Introduzione 63
2.2 Moduli capsula 63
2.3 Antisoffio W 30 64
2.4 Moduli di montaggio 64
2.4.1 Anello luminoso 65
2.5 Accessori opzionali 65

3 Impieghi microfonici 66
4 Montaggio e collegamento. 67

4.1 Moduli capsula 67
4.2 Moduli di montaggio GN 15/30/50 ESP 67

4.2.1 Tasto ON/OFF, anello luminoso, attenuazione dei bassi . . . . . . 67
4.2.2 Montaggio e collegamento 71

4.3 Moduli di montaggio GN 15/30/50 E 72

4.3.1 Anello luminoso 72
4.3.2 Attenuazione dei bassi, montaggio, collegamento 72

4.4 Moduli di montaggio GN 15/30/50 E 5PIN 73

4.4.1 Anello luminoso 73
4.4.2 Attenuazione dei bassi, montaggio, collegamento 73

4.5 Moduli di montaggio GN 15/30/50 73

4.5.1 Funzione "MIC ON" 73
4.5.2 Montaggio sul piano di un ravolo, collegamento 74

4.6 GN 30/50 Minijack 75

4.6.1 Anello luminoso, attenuazione dei bassi 75
4.6.2 Montaggio, collegamento 75

4.7 Modulo di montaggio GN 155 SET. 76

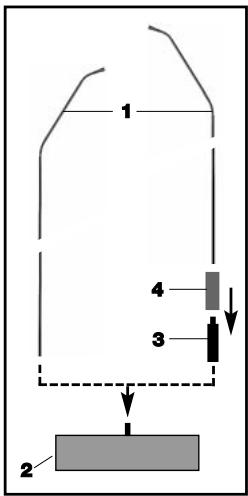

4.7.1 Prolunga del collo di cigno 76

4.8 Modulo pendente HM 1000 77

4.8.1 Stabilizzazione del microfono 77

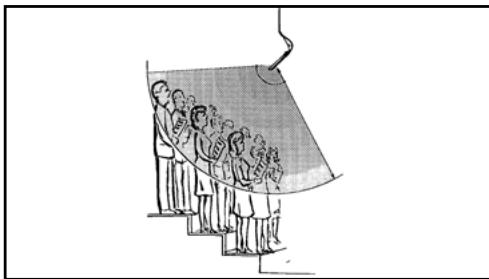

4.8.2 Consigli per l'impiego 78
4.8.3 Collegamento audio 78

4.9 Modulo di montaggio GN 15 HT. 78
4.10 Modulo di montaggio GN 30 OC 79
4.11 Come disattivare I'anello luminoso. 79

5 Dati tecnici. 80

Figg. 11 - 25 122

1 Sicurezza ed ambiente

1. Non fate entre liquidi nell'apparecchio e non fate cadere oggetti nelle aperture dell'apparecchio.
2. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposto systema di racolta.
4. Cariche elettrostatiche potrebbero danneggiare circuiti elettronici. Percio toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo prima di toccare circuiti elettronici.

2 Descrizione

Vi ringraziamo di aver scelto un modulo Discreet Acoustics. La série "Discreet Acoustics Modular" comprende 5 moduli capsula e 18 moduli di montaggio che possono essere invariabliata a volontà il che vi permette di assemblare un microfono modulare Discreet Acoustics adatto ad agli tipo e luogo d'impiogo.

2.1 Introduzione

CK 31 (n. d'ordine 2765Z0020): Modulo capsula avvitable con direttività cardioide. Conchio antisoffio in spugna W 30.
CK 32 (n. d'ordine 2765Z0021): Modulo capsula avvitabile con direttività omnidirezionale. Con filtrato antisofio in spugna W 30.
CK 33 (n. d'ordine 2765Z0022): Modulo capsula avvitabile con direttività ipercardiocoide. Con filtro antisoffio in spugna W 30.
CK 47 (n. d'ordine 2765Z0023): Modulo capsula avvitabile con direttività ipercardiode. Corrisponde acusticamente al provato C 747 della AKG. Con filtrato anti-soffio in spugna W 70.
CK 80 (n. d'ordine 2765Z0024): Modulo capsula avvitabile con direttività ipercardioide e risposta in frequenza ottimizzata per il parlato. Con filto antisoffio in spugna W 80.

2.2 Modull capsula

2.3 Antisofflo W 30

Il W 30 è unello antisoffio a due strati, di nuova ideazione. Due differenti materiali ottimizzano il grado d'efficienza.

2.4 Moduli di montaggio

GN 15 (n. d'ordine 2765Z0001): Collo di cigno lungo 160 mm per il montaggio ad avvitamento fisso. Cavo con adattatore XLR per alimentazione phantom DPA.
GN 15 E (n. d'ordine 2765Z0002): Collo di cigno lungo 235~mm con adattatore XLR integrato per alimentazione phantom DPA. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.
GN 15 E 5PIN (Numero d'ordine 2765Z0039): collo di cigno lungo 235~mm con adattatore integrato per alimentazione phantom e connettore XLR a 5 poli per l'alimentazione esterna dell'anello luminoso.
GN 15 ESP (n. d'ordine 2765Z0045): Modulo a collo di cigno lungo 258 mm con adattatore XLR integrato DPA-P per alimentazione phantom, interrottore on/off programmabile, attenuazione dei bassi inseribile e anello luminoso disattivabile. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.
GN 15 HT (n. d'ordine 2765Z0017): Il modulo di montaggio GN 15 HT vi permette di montare agli modulo capsula dellaserie Discreet Acoustics sul trasmettitori a mano HT 4000 della AKG. Il GN 15 HT è dotato di un collo di cigno lungo 60~mm che permette il posizionamento esatto del modulo capsula nonché di un anello luminoso per indicare lo stato d'esercizio.
GN 30 (n. d'ordine 2765Z0003): Come GN 15. Lungo 305 mm.
GN 30 OC (n. d'ordine 2765Z0005): Collo di cigno lungo 305 mm per il montaggio ad avvitamento fisso. Con estrimuta del cavo libero, per l'alimentazione a-b.
GN 30 E (n. d'ordine 2765Z0004): Come GN 15 E. Lungo 380 mm.
GN 30 E 5PIN (n. d'ordine 2765Z0040): Come GN 15 E 5PIN. Lungo 380 mm.
GN 30 ESP (n. d'ordine 2765Z0046): Come GN 15 ESP. Lungo 403 mm.
GN 30 Minijack (Numero d'ordine 2765Z0036): collo di cigno lungo 305mm con connettore mini-jack, flangia di montaggio HCS e adattatore DPA per alimentazione phantom con connettore XLR a 3 poli, collegato in modo fisso.

GN 50 (n. d'ordine 2765Z0008): Come GN 15. Lungo 500 mm.
GN 50 E (n. d'ordine 2765Z0009): Come GN 15 E. Lungo 572 mm.
GN 50 E 5PIN (n. d'ordine 2765Z0041): Come GN 15 E 5PIN. Lungo 572 mm.
GN 50 ESP (n. d'ordine 2765Z0047): Come GN 15 ESP. Lungo 598 mm.
GN 50 Minijack (n. d'ordine 2765Z0037): Come GN 30 Minijack. Lungo 500 mm.
GN 155 SET (n. d'ordine 2765Z0018): Il modulo di montaggio GN 155 SET consiste di un modulo di collo di cigno lungo 149~cm con anello luminoso, di un cavolo lungo 10m e di un adattatore DPA per alimentazione phantom, di un supporto ST 305 e di una prolonga di 10cm con bussola di copertura.
HM 1000 (n. d'ordine 2765Z0010): Modulo pendente con cavo lungo 10m con adattatore XLR per alimentazione phantom DPA.

Tutti i moduli di montaggio sono dotati di un anello luminoso (anello LED) che vi indica se il microfono è in stato standby.

Alimentatore a batteria B 18 per tutti i moduli di montaggio tranne il GN 30 OC
Zoccolo di montaggio PS 3 F-Lock per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. figg. 17 e 18)
Zoccolo di montaggio MF-DA per i moduli di montaggio GN 15, GN 30 e GN 50 (v. fig. 13).
Sospensione elastica H 500 per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. fig. 14).
Sospensione elastica H 600+A608 per tutti i moduli di montaggio tranne l'HM 1000(v. figg. 15 e 16)
Collegamento per supporto SA 60 per tutti i moduli di montaggio tranne l'HM 1000 (v. figg. 20, 21 e 22)
Collegamento universale SA 80 per i moduli di montaggio GN 15/30/50 E/ESP (v. figg. 23 e 24)
Supporti da tavolo ST 1, ST 45, ST 46 per tutti i moduli di montaggio tranne l'HM 1000 (v. figg. 19, 20, 21 e 22)

2.4.1 Anello luminoso

2.5 Accessorl opzlonall

Tenete conte del fatto che I'angolo di ripresa inflisce sua sulla distanza massa nella bocca che sulla superficie da riprendere. Più ridotto è l'angolo di ripresa (ipercardioide), più grande è la distanza massa tra oratore e microfono, ma più piccola è la superficie da riprendere. La scelta tra capsules a direttività omnidirezionale, cardioide o ipercardioide dipende quando alla rispetto situazione d'impiogo (v. Tabella 1).

Avertenza:

Le capsule con caratteristica omnidirezionale sono idonee sopratto per riprese.

Tabella 1: Applicazioni microfoniche

Capsula	Direttività	Posizionamento delle casse acustiche	Distanza nella bocca con modulo a collo di cigno	Distanza nella bocca con modulo pendente
CK 31	cardiode	solo dietro al microfono	30 - 60 cm	1 - 3 m
	Impiego: sonorizzazione
CK 32	omni.	nessuno	30 - 200 cm	1 - 7 m
	Impiego: ripresa
CK 33	ipercardiode	lateralmente o obliquamente dietro al microfono	30 - 90 cm	2 - 4 m
	Impiego: sonorizzazione
CK 47	ipercardiode	lateralmente o obliquamente dietro al microfono	30 - 90 cm	2 - 4 m
	Impiego: sonorizzazione di alta qualitàanche in ambienti acusticamente critici
CK 80	ipercardiode	lateralmente o obliquamente dietro al microfono	30 - 90 cm	2 - 4 m
	Impiego: sonorizzazione parlato

Tutti i moduli capsula della series Discreet Acoustics Modular sono capsule a condensatore e necessitano quando di corrente (alimentazione phantom). I moduli di montaggio sono predispositi per il collegamento ad ingressi microfonici con alimentazione phantom (9-52 V).

1. Avvitate il modulo capsula sul modulo di montaggio. La filettatura è relativamente sottile e quando ad innessto molto dolce. Fate attenzione a non inserire la capsa, obliquamente perché sono si potrebbe danneggiare la filettatura.

2. Se voilet assicurare la capsula, usate un collante commerciale per fillettatura a minima adesivita per poter più tardi svitare la capsula.

3. Prima di sostituire un modulo capsula spegnete sempre il vosto impianto per evitare fastidiosi rumori.

Prima di usare il GN 15/30/50 ESP, potete programmare la funzione del tasto ON/OFF, dell'anello luminoso e del-attenuazione dei bassi seguito leindicazioni conte-nute nella tabella 2/2a (p.68/69).

1. Levate il tasting ON/OFF (1) con un cacciavite dal corpo.
2. Allentate la vite di fissaggio (2).
3. Toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche elettrostatiche potrebbero danneggiare circuiti elettronici.)
4. Sfilate il print CON GRANDE PRUDENZA dal corpo.

4.1 Moduli capsula

Important:

4.2 Modul di montaggio GN 15/30/50 ESP

4.2.1 Tasto ON/OFF, anello luminoso, attenuazione del bassi

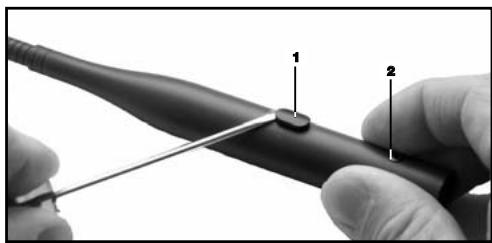

Fig. 1: Come aprire il DPA-P

Vedi fig. 1.

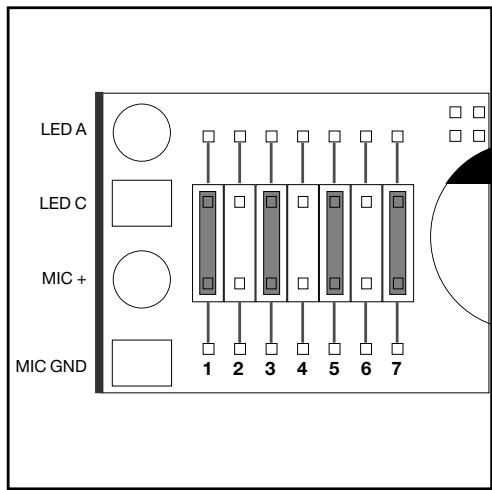

Fig.2: Ponticelli e collegamenti del DPA-P (regolazione) in fabbrica)

Vedi fig. 2.

Il microfono viene fornito con rispettovamente un ponticello inserito nella posizione 1,3,5 e 7:

• quando attuate l'impianto, il microfono è disattivato e il LED non è accesso.
• per attivare il microfono, premete il tasto ON/OFF. Il LED si accende perindicare che il microfono è aperto.
• per disattivare il microfono, premete un'altra volta il tasto ON/OFF. Il LED si spagne.

Le positioni 1 e 7 regolano le seguenti funzioni:

Tablela 2: Anello luminoso e attenuazione dei bassi

Posizione	Ponticello innestato	Nessun ponticello
1	Risposta in frequenza lineare	Attenuazione dei bassi: -6 dB a partire da 200 Hz
7	Microfono on/off -> LED on/off	LED off

Avertenza:

• Le posizioni 1 e 7 non influiscono sul modo di funzionamento dell'interruttore ON/OFF.

Le positioni 2 a 6 regolano le seguenti funzioni:

Funzione del tasting ON/OFF		Combinazione di ponticelli
Microfono ON/OFF	Microfono OFF al momento dell'attività dell'impianto	1 2 3 4 5 6 7
	Microfono ON al momento dell'attività dell'impianto	1 2 3 4 5 6 7
Push-to-mute		1 2 3 4 5 6 7
Push-to-talk		1 2 3 4 5 6 7
Microfono perma-nentamente ON. Tasto alla funizione.		1 2 3 4 5 6 7

Tabella 2a: Tasto ON/OFF

4 Montaggio e collegamento

Important:

• Posizione 2, 3, 4: Innestate un ponticello solo in una di queste posizioni. Se non c'è ponticello in nessuna di queste posizioni, il tasting ON/OFF non ha nessuna funzione.
• Posizione 5, 6: Innestate sempre un ponticello in una di queste posizioni. Se sono innestati ponticelli in ambedue o in nessuna di queste posizioni, il comportamento del microfono al momento dell'insertizione non è definito in modo,chiaro.
• Non innestate mai due ponticelli contemporaneamente sulla posizione 6 e 2 o su 5 e 4. In quello modo, il tasto ON/OFF perderebbe il suo effetto.

• Usate esclusamente le combinazioni di ponticelli indicate nella tabella 2a. Altre combinazioni potrebbero causare disfunzioni.

• Inserite il print nel corpo. Affinché il print scivoli più facilemente nel corpo, girate il print 2 a 3 volte compl�-tamente intorno all'asse longitudinale.

• Inserte il print nel corpo, fate entrare il tasto ON/OFF nell'apertura del corpo premendolo fin quando scatta e serrate la vite di fissaggio.

Important:

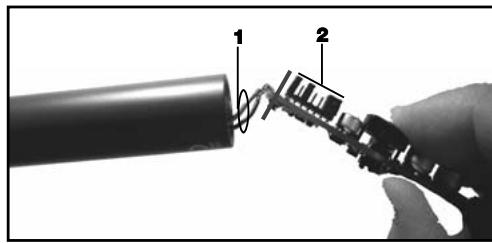

Vedi fig. 3.

Fig. 3: Come insere il print nella scatola

• Per evitare che il print venga bloccato nella scatola, fate attenzione che i cavetti di collegamento (1) non tocchino in nessun caso i ponticelli (2). Quando inserte il print, potete controllare la loro giusta posizione di nuovo atraverso l'apertura per il tasto ON/OFF.

4 Montaggio e collegamento

1. Montate il modulo di montaggio sul ripiano di un cavolo servendovi dello zoccolo di montaggio PS 3 F-Lock o montatelo su un supporto da pavimento o da cavolo servendovi del collegamento opzionale per supporto SA 60.
   Per coprimere meglio le vibrazioni meccaniche, potete montare il modulo sul ripiano del ravolo anche servendovi della sospensione elastica opzionale H 500 (v. fig. 14) o H 600 + A 608 (v. figg. 15 e 16).
2. Collegate il modulo di montaggio - servendovi di un cavo schermato - ad un ingresso microfonico con alimentazione phantom.
3. Se l'alimentazione phantom del vostro mixer può蟀ir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro MIXer). Il modulo capula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

4.2.2 Montaggio e collegamento

Avertenza:

4 Montaggio e collegamento

4.3 Modull di montagglio GN 15/30/50 E 4.3.1 Anello luminoso

L'anello luminoso del GN 15/30/50 E funzione con alimentazione phantom.

Se avete collegato correttamente il microfono, l'anello luminoso si accende a luminosità moderata appena attivate l'impianto e l'alimentazione phantom. Questo significa che l'impianto è cablato correttamente e che è pronto per l'uso, NON significa perché che il canale microfonico è acceso.

4.3.2 Attenuazione del bassi, montaggio, collegamento

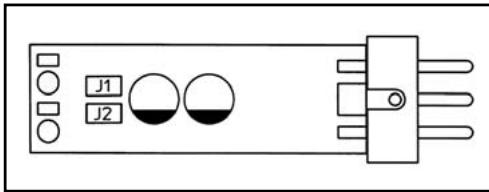

Fig. 4: Print del DPA

• Come attivare l'attenuazione del bassi Vedi fig. 4.

Montaggio e collegamento

L'adattatore per l'alimentazione phantom DPA è dotato di un dispositivo per l'attenuazione dei bassi di 6 dB per ottava, a partire da 200Hz in giù, per soprimeere i rumori disturbanti a frequenzaasse.

1. Prima di prendere il print in mano, toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche eletrostatiche potrebbero danneggiare circuiti elettronici.)

2. Togliete il ponticello J1 dal print dell'adattatore d'alimentazione phantom.

Vedi capitolo 4.2.2.

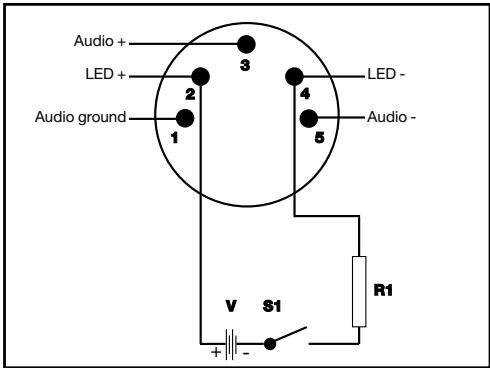

Fig. 5: Alimentazione esterna dell'anello luminoso

I pin 2 e 4 del connettore XLR a 5 poli servono per l'alimentazione esterna dell'anello luminoso.

I dati della resistenza R1 dipendono alla tensione d'alimentazione V a disposizione:

Tabella 3: Valori elettrici per l'alimentazione del'anello luminoso

V	R1	Potenza massima
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

Vedi capitolo 4.2.2 e 4.2.3.

L'anello luminoso dei moduli di montaggio GN 15/30/50 viene alimentato di corrente attraverso l'alimentazione phantom (vedi auch capitolo 4.3.1).

Se volete il controlo "MIC ON", il tecnico di montaggio cui è collegare l'anello luminoso ad un'alimentazione esterna. In quello modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED -) dall'adattatore per alimentazione phantom DPA.

Vedi fig. 5.

4.4.2 Attenuazione del bassl, montaglio, collegamento

4.5 Modull di montaggio GN 15/30/50

4.5.1 Funzione "MIC ON"

1. Collegate il cavetto nero (LED + ) e lo schermo esterno (LED-) ad una fonte di tensione che fornisce un'alimentazione come individata nella tabella 4:

Tabella 4: Valori elettrici per l'alimentazione del'anello luminoso

Tensione	Resistenza necessaria	Potenza massima
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

4.5.2 Montaggio sul piano di un ravolo, collegamento

1. Fate un foro di un diametro di 11 mm nel ripiano.
2. Infilate il cavo di collegamento del modulo di montaggio nel foro e nella vite di fissaggio in dotazione.
3. Avvitate dal di sotto la vite di fissaggio nel modulo per fissarlo.

Avertenza:

• Per soprimumere meglio le vibrazioni meccaniche, po-tete montare il modulo di montaggio nel ripiano anche servendovi della sospensione elastica H 600 + A 608 opzionale (v. figg. 15 e 16).

- Collegamento audio

1. Inserte il cavo delladdattatore per alimentazione phantom DPA nel connettore XLR miniaturizzato disporto sul cavo di collegamento del modulo di montaggio.
2. Collegate I'adattatore per I'alimentazione phantom DPA mediana un cavo schermato ad un ingresso microfunico con alimentazione phantom.
3. Se l'alimentazione phantom del vosto mixer può essere arrivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer). Il modulo capsula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

- Collegamento ad un trasmettitore da tasca

Potete collegare i moduli di montaggio GN 15, GN 30 e GN 50 ancne ai trasmettitori da tasca AKG del tipo PT 40, PT 400 e PT 4000.

Bastaambiarei collegamenti nel connettore mini XLR comeindicato nella fig.6a pagina 75:

Fig. 6: Cablaggio del connettore per collegare il trasmettitore da tasca

Pin 1: schermatura
Pin 2: filo rosso (segnale)
Pin 3: collegiate con il pino 2

Filo zero: rimane libero
Schematura esterna: rimane libera

L'anello luminoso dei moduli di montaggio GN 15/30/50 Minijackiene alimentato di corrente atraverso l'alimentazione phantom (vedi auch capitolo 4.3.1).

Se volete il controlo "MIC ON", il tecnico di montaggio cui vuo collegare l'anello luminoso ad un'alimentazione esterna. In quello modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED -) nella flangia di montaggio HCS e isolate le estremità dei due fili.
2. Collegate mediente saldatura ai due contatti liberi un cavo a 2 poli per l'alimentazione dell'anello luminoso.

3. Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.

4. Applicate un foro nel piano del cavolo del diametro di 40 - 42mm

5. Fissate la flangia di montaggio nell'apertura servendovi delle viti in dotazione.
6. Fissate l'adattatore per l'alimentazione phantom sul lato inferiore del ravolo servendovi della staffa in do-tazione.

4.6 GN 30/50 Minljack

4.6.1 Anello lumi-noso, attenuazione del bassi

Vedi fig. 25
a vagina 126.

4.6.2 Montaggio, collegamento Vedi fig. 25 aagina 126.

1. Collegate I'adattatore per I'alimentazione phantom DPA mediana un cavo schermato ad un ingresso microfunico con alimentazione phantom.
2. Se l'alimentazione phantom del vosto mixer può essere attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer).
3. Solo in caso di alimentazione esterna: collegate il cavo di alimentazione dell'anello luminoso ad una fonte di tensione idonea.
4. Inserte il connettore jack del collo di cigno nella presa della flangia di montaggio e avvitate il collo di cigno nella presa.

4.7 Modulo di montaggio GN 155 SET

• Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.
• Alimentazione esterna dell'anello luminoso: vedi capitolo 4.5.1.
  Vedi fig. 2 a sinistra

4.7.1 Prolunga del collo di clgno

Vedi fig. 2 a destra

Fig. 7: GN 155 SET

1. Avvitate il modulo capsula prescelto sul modulo di montaggio (1).
2. Avvitate il modulo di montaggio (1) sul supporto in dotazione (2).

3. Collegate I'adattatore DPA per alimentazione phantom ad un'uscita microfonna con alimentazione phantom.

4. Avvitate il modulo capsula prescelto sul modulo di montaggio (1).

5. Avvitate la prolonga (3) sul supporto in dotazione (2).

6. Infilate la bossola di copertura (4) sulla prolonga (3). La bossola di copertura ha lo stesso diametro del modulo di mon taggio.

7. Avvitate il modulo di montaggio (1) sulla prolunga (3).

4.3 Modulo pen-dente HM 1000

1. Prima di montare il modulo pendente, lasciate il cavo leggermente con la mano. Fate attenzione a non jegare o tornere il cavo.

2. Applicate sul soffitto un gancio adatto o tirate un filoattraverso la sala.

3. Disponete il cavo sul gancio o sul filo in modo che il microfono penda all'altezza desiderata.
4. Fissate il cavo con nastro isolante.

Non fissate il cavo in nessun caso annodandolo sul gancio.

Important:

Fig. 8: Posizione-mentation del microfono

1. Tenete il cavo con una mano e giratelo lentamente nella posizione desiderata.

2. Come attivare l'attenuazione dei bassi: v. cap. 4.3.2.

3. Alimentazione esterna dell'anello luminoso: v. cap. 4.5.1.

Per stabilizzare la posizione del microfono anche quando ci sono delle correnti d'aria:

1. Infilate una lenza (filo di nailon trasparente) della lunghezza adatta nelle apposto foro sull'HM 1000.
2. Fissate la lenza su due pareti opposte in modo che eserciti alla sufficiente trazione verso il basso per fissare il microfono laterale.

4.8.1 Stabilizzazione del microfono

4.8.2 Consiglio per l'Impiego

Fig. 9: Sonorizzazione teatro

Fig. 5: Ripresa coro

4.3.3 Collegamento audio

4.9 Modulo di montaggio GN 15 HT

Leggete attentamente
anche le istruzioni per
l'uso del trasmettitore
a mano HT 4000!
Anello luminoso:

Vedi. capitolo 4.5.2, Collegamento audio.

1. Avvitate il modulo capsula prescelto sul modulo di montaggio GN 15 HT.
2. Avvitate il modulo di montaggio sul trasmettitore a mano HT 4000.
3. Montate il trasmettitore a mano su un supporto da tavolo ST 45 (non in dotazione) servendovi del collegamento per supporto SA 63 (in dotazione al trasmettitore a mano).
4. Inserite il trasmettatore a mano. L'anello luminoso sul modulo di montaggio si accende indicandoarsi che il trasmettitore a mano è attivato.

4 Montaggio e collegamento

• L'anello luminoso rimane accessoanche quando premete il tasto MUTE disposto sul trasmettitore a mano! L'anello luminoso NON indica quando necessariamente che il microfono è accesso e si spagne solo quando disinserite il trasmettitore a mano.
• Potete usare il microfono naturalmenteanche come microfono portatile (p.e. per domande dal pubblico).

Il modulo di montaggio GN 30 OC è predisporto per un'alimentazione a-b da 1,5a 10 V. Le estremità libero del cavo sono cablate come segue:

rosso: microfono (segnale), alimentazione + schermo: microfono (massa), alimentazione - nero: LED + schermatura esterna: LED -

1. Collegate i fili microfonici ad un ingresso microfonico dotato di un'alimentazione a-b.

2. Collegate il cavetto nero (LED +) e lo schermo esterno (LED -) ad una fonte di tensione che fornisce un'alimentazione come indica nella tabella 4 (pagea 66).

3. GN 15/30/50 ESP: Togliete il ponticello alla posizione 7 (vedi fig. 2 e tabella 2 a pagina 68).
   GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Togliete il ponticello J2 (vedi fig. 4 a pagina 72).

4. GN 30 OC: Staccate il cavo di alimentazione del LED nella fonte di tensione.

Disattivato, l'anello luminoso diventa quasi invisibile perché il suo colore è sintonizzato su quello della scatola.

Important:

Avertenza:

4.10 Modull di montaglio GN 30 OC

4.11 Come disattilvare l'anello luminoso

Mod. di montaggio con	CK 31	CK 32	CK 33
Funzionamento	Microfono a condensatore con carica permanente
Direttività	cardioide	omnidirezionale	ipercardioide
Risposta in frequenza	50-20.000 Hz	20-20.000 Hz	50-20.000 Hz
Sensibilità	20 mV/Pa	14 mV/Pa	20 mV/Pa
	△ -34 dBV*	△ -37 dBV*	△ -34 dBV*
Impedenza elettrica	<600 Ω	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω	>2000 Ωnomei-
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	130 x 25 mm	130 x 25 mm	130 x 25 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5	XLR-3 o XLR-5

Mod. di montaggio con	CK 47	CK 80
Funzionamento	Microfono a condensatore con carica permanente
Direttività	ipercardioide	ipercardioide
Risposta in frequenza	20-20.000 Hz	60-15.000 Hz
Sensibilità	16.5 mV/Pa	30 mV/Pa
	△ -35,5 dBV*	△ -30 dBV*
Impedenza elettrica	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	13Ø x 154 mm	13Ø x 128 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5

* riferito a 1V/Pa
**fatta eccezione per il modulo di montaggio GN 30

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.agens.com oppure all'indirizzo email [e-mail].

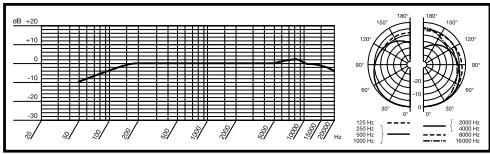

Risposta in frequenza e diagramma polare CK 31

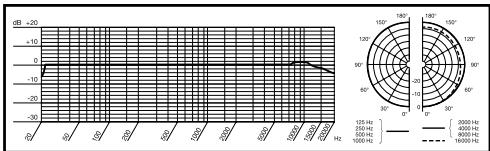

Risposta in frequenza e diagramma polare CK 32

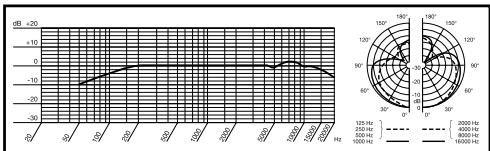

Risposta in frequenza e diagramma polare CK 33

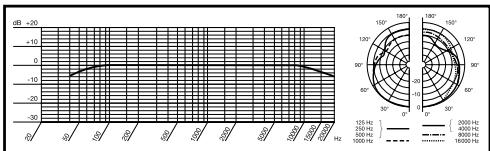

Risposta in frequenza e diagramma polare CK 47

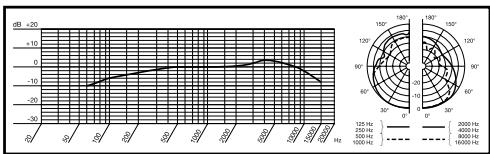

Risposta in frequenza e diagramma polare CK 80

Pagina

Apantallamento externo: LED -
