KH 30 CAMERA KIT - Kit fotocamera EBENCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera 35 mm con flash incorporato
Formato immagine	24 × 36 mm (pellicola standard 135)
Obiettivo	F5.6 30 mm, 3 elementi in 3 gruppi
Mirino	Grande formato, ingrandimento 0,68x
Gamma di distanze	1,5 m all'infinito
Trasporto della pellicola	Automatico dopo ogni scatto
Riavvolgimento della pellicola	Motorizzato (pulsante di riavvolgimento)
Contatore scatti	Meccanico, conteggio crescente e decrescente
Flash	3 livelli: automatico, illuminazione, spegnimento
Tempo di ricarica del flash	Circa 8 secondi (batterie nuove)
Portata del flash	1,5 a 2,5 m (ISO 100)
Riduzione occhi rossi	Sì, luce preliminare rossa
Alimentazione	2 batterie alcaline AA (1,5 V)
Dimensioni	Circa 119 × 75 × 44 mm
Sistema DX	Riconoscimento automatico della sensibilità della pellicola
Sensore di luminosità	Integrato per la misurazione della luminosità
Indicatore di disponibilità del flash	Luce verde
Manutenzione	Pulire l'obiettivo con un panno pulito; evitare umidità e temperature elevate
Sicurezza	Spegnere l'apparecchio quando non in uso; rimuovere le batterie se non utilizzato per lungo tempo

Domande frequenti - KH 30 CAMERA KIT EBENCH

Come inserire la pellicola?

Accendere l'apparecchio con il pulsante Accensione/Spegnimento, aprire il retro spingendo il blocco verso il basso, inserire la pellicola nel vano facendo passare la linguetta sulla bobina di trascinamento, chiudere il retro fino allo scatto, quindi premere tre volte l'otturatore finché il contatore mostra '1'.

Come cambiare le batterie?

Spegnere l'apparecchio con il pulsante Accensione/Spegnimento, aprire il coperchio del vano batterie sotto l'apparecchio, sostituire le 2 batterie alcaline AA rispettando i simboli + e -, quindi richiudere il coperchio.

Quando il flash si attiva automaticamente?

Il flash si attiva automaticamente quando le condizioni di luminosità sono sfavorevoli, dopo circa 8 secondi di ricarica (batterie nuove). La spia verde di disponibilità indica che il flash è pronto.

Come utilizzare il flash di illuminazione per i controluce?

Premere il pulsante Flash Acceso per attivare manualmente il flash anche in buona luminosità. Ciò riduce il contrasto e schiarisce le zone d'ombra sui soggetti in controluce.

Come disattivare il flash?

Premere il pulsante Flash Spento per disabilitare il funzionamento automatico del flash. Utile con tempo coperto con luce sufficiente o per foto in interni senza flash.

Come ridurre l'effetto occhi rossi?

Premere il pulsante Flash Acceso per accendere la luce preliminare rossa. Dirigerla sugli occhi del soggetto per circa un secondo per restringere le pupille, quindi scattare la foto. Ciò riduce nettamente l'effetto occhi rossi.

Qual è la distanza minima per una foto con il flash?

Mantenere una distanza minima di 1,5 m tra l'apparecchio e il soggetto. Per una pellicola ISO 100, la portata del flash è da 1,5 a 2,5 m.

Come riavvolgere la pellicola a fine rullo?

Dopo l'ultima foto, spingere il pulsante di riavvolgimento nella direzione della freccia fino al finecorsa. Il motore riavvolge automaticamente la pellicola, il contatore conta alla rovescia. Una volta fermo, aprire il retro per rimuovere la cartuccia.

Cosa fare se la spia di disponibilità del flash non si accende?

Se la spia verde non si accende dopo 15 secondi o più, sostituire le batterie con batterie alcaline nuove.

Come mantenere la fotocamera?

Spegnere sempre l'apparecchio quando non in uso per risparmiare le batterie. Pulire l'obiettivo con un panno pulito. Proteggere l'apparecchio da pioggia, umidità, temperature elevate e luce solare diretta. Rimuovere le batterie se non lo si utilizza per un periodo prolungato.

MANUALE UTENTE KH 30 CAMERA KIT EBENCH

Informazioni di sicurezza e struzioni per l'uso

Descrizione degli peszzi

① Coperchio vano batterie
(2) Parete posteriore
③ Chiusura della parete posteriore
(4) Vano per pellicola
⑤ Bobina di accoglamento
⑥ Interru tture ON/OFF
⑦ Manopola di scatto
⑧ Guide per pellicola
⑨ Ruota di trasporto pellicola
Contatore Flash

11 Maniglia
⑫ Obbiettivo
⑬ Rilevatore di luce
Lampo Flash
15 Mirino
16 Interruptatore riavolgimento pellicola
17 Indicatore Flash pronto per l'uso
18 Pre-Luce per la riduzione, Occhi Rossi
19 Tasto Flash ON
TastoflashOFF

Dati tecnici

Tip: Macchina fotografica 35mm con Flash integrato

Formato Foto: 24× 36mm (Standard pellicola 135)

Obbiettivo: F5.6 30 mm, 3 Elementi in 3 Gruppi

Mirino: Ingrandimento 0,68 x mirino fornato grande

Area a fuoco: 1,5 m fino infinito

Trasporto pellicola: Trasporto automatico dopo ogni ripresa

Riavolgimento: Riavolgimento a motore dopo attivazione del tasto per riavolgimento (16)

Contatore riprese: meccanico, indica il numero delle fotografie scattate,

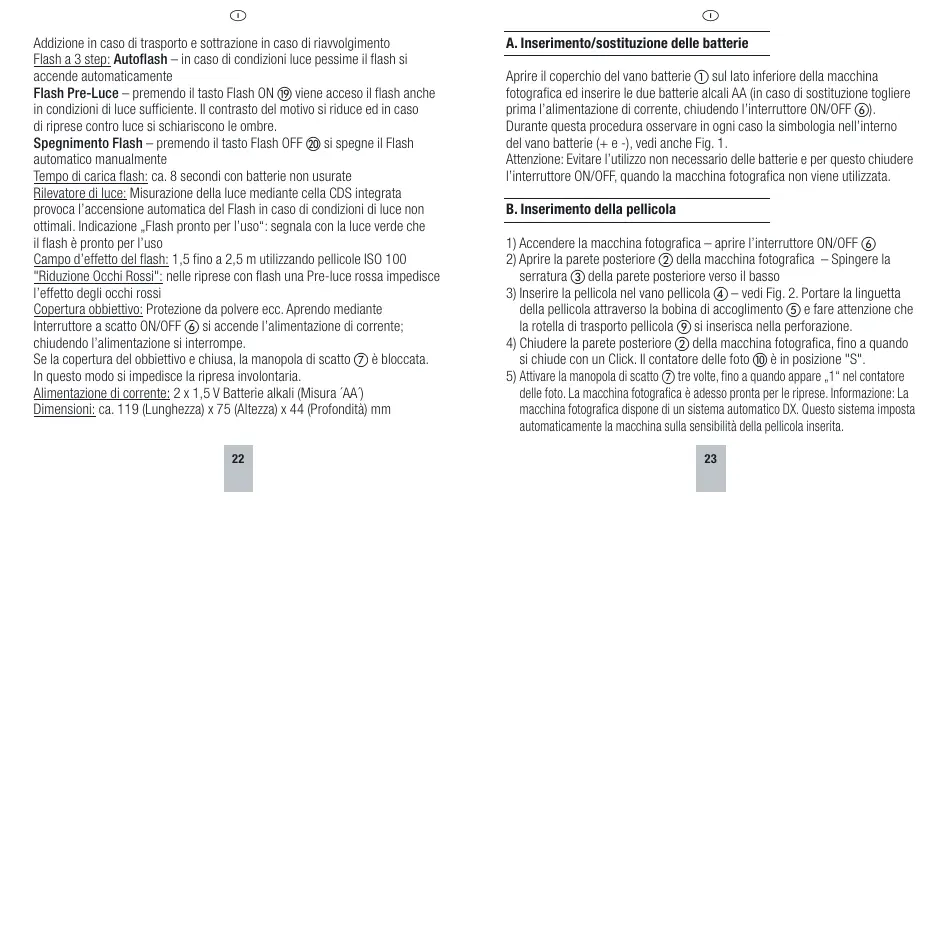

Addizione in caso di trasporto e sottrazione in caso di riavolgimento Flash a 3 step: Autoflash - in caso di condizioni luce pessime il flash si accende automaticamente

Flash Pre-Luce - premendo il tasto Flash ON ⑨ viene acceso il flash anche in condizioni di luce sufficiente. Il contrasto del motivo si riduce ed in caso di riprese contro luce si schiarisco le omble.

Specnimento Flash - premendo il tasto Flash OFF ② si spegne il Flash automatico manualemente

Tempo di carica flash: ca. 8 secondi con batterie non usurate
Rilevatore di luce: Misurazione della luce mediante cella CDS integrata
provoca l'accessione automatica del Flash in caso di condizioni di luce non ottimali. Indicazione, "Flash pronto per l'uso": segnala con la luce verde che il flash è pronto per l'uso

Campo d'effetto del flash: 1,5 fino a 2,5 m utilizzato pellicole ISO 100 "Riduzione Occhi Rossi": nelle riprese con flash una Pre-luce rossa impedisce l'effetto degli occhi rossi

Copertura obbiettivo: Protezione da polvere ecc. Aprendo mediante Interruttatore a scatto ON/OFF ⑥ si accende l'alimentazione di corrente; chiudendo l'alimentazione si interrompe.

Se la copertura del obbiettivo e chiusa, la manopola di scatto ⑦ è bloccata.
In quello modo si impedisce la ripresa involontaria.

Alimentazione di corrente: 2 × 1,5V Batterie alkali (Misura 'AA')

Dimensioni: ca. 119 (Lunghezza) x 75 (Altezza) x 44 (Profondità) mm

A. Inserimento/sostituzione delle batterie

Apriere l coperchio del vano batterie ① sul lato inferiore della macchina fotografica ed insereire le due batterie alcall AA (in caso di sostituzione togliere prima l'alimentazione di corrente, chiudendo l'interruttore ON/OFF ⑥). Durante esta procedura osservare in agli caso la simbologia nell'interno del vano batterie (+ e -), vedi ancche Fig. 1.

Attenzione: Evitare l'utilizzo non necessario delle batterie e per questo chiudere l'interruttore ON/OFF, quando la macchina fotografica non viene utilizzata.

B. Inserimento della pellicola

1) Accendere la macchina fotografica - aprée l'interruttore ON/OFF ⑥

2) Aprire la parete posteriore ② della macchina fotografica - Spingere la serratura ③ della parete posteriore verso il basso

3) Inserire la pellicola nel vano pellicola (4) - vedi Fig. 2. Portare la linguetta della pellicola atraverso la bobina di accoglamento (5) e fare attenzione che la rotella di trasporto pellicola (9) si inserisce nella perforazione.

4) Chidere la parete posteriore ② della macchina fotografica, sino a quando si chiude con un Click. Il contatore delle fotto ⑩ è in posizione "S".

5) Attivare la manopola di scatto ⑦ tre volte, fino a quando appeare „1" nel contatore delle fotto. La macchina fotografica è adesso pronta per le riprese. Informazione: La macchina fotografica dispone di unsystema automatico DX. QuestoSYSTEMA imposta automaticamente la macchina sulla sensibilità della pelliccola insertita.

C. Fotografare / Fotografie con Flash

Catturate il mystro dato con il mirino grande ⑤. Tenere una distanza minima di 1,5 m tra macchina fotografica e dato. Tenere ferma la macchina e premere la manopola di scatto ⑦ dolcamente e essere movimenti bruschi verso il basso. Fare sempre attenzione a non copire con le dità l'obbiettivo ⑫, il rilevatore della luce ⑬ ed il flash ⑭.

Autoflash: Dopo l'accensione con l'interruttore ON/OFF ⑥ appeare l'indicazione di prontezza del flash ⑦ circa 8 secondi dopo (in caso di batterie non usurate). In condizioni non ottimali di luce il flash si accende automaticamente. Dopogni ripresa il flash viene caricato a nuovo ed il flash è nuovamente pronto all'uso dopo l'accensione dell'indicazione di pronto del flash ⑦. Se l'indicazione non si accende dopo 15 e più secondi, si devestitute le batterie.

Lampo di schiarita: Siccome il flash non viene attivato se le condizioni di luce sono sufficienti e soprattutto in caso di controluce, si può aggliungere il flash manually, premendo il tasto Flash ON 19. Nelle fotto si hanno meno contrasti ed in caso di controluce si schiariscono le zone d'ombra Spegnimento del flash: Premendo il tasto Flash OFF 20 si spelgnone manually il Flash automatico. Questo è consigliato p.es., quando si viole fotografia con brutto tempo, ma sufficiente luce oppure quando si vuole fotografia all'interno perché utilizzare il flash. L'apertura totale del diaframma rimane come uncommon e garantisce la giusta esposizione.

"Riduzione Occhi Rossi": Se si riprendono persone o animali con il flash e al buio, vi è la possibilità, che gli occhi appaiano in rosso sulle fotto. Questo perché le pupile degli occhi si allargano al buio e la luce viene riflessa alla retina. Con la "Riduzione Occhi Rossi" questo effetto diminuisce notevolmente.

Osservare il motivo atraverso il mirino ⑤ .Premiere il tasto Flash ON ⑨ e la Pre-Luce per la "Riduzione Occhi Rossi" ⑧ si illumina. Indirizzare esta luce sugli occhi del motivo. Le pupilsi si restrungono. 己 necessario circa 1 secondo perché le pupilsi si restrungano. Quito è il tempo per il quale si dovrebbe tenere quella luce in direzione del motivo. Premere la manopola di scatto ⑦ La ripresa Flash è fattà ed osservando precisamente le indicazioni, avete poi fotografie di persone ed animali, nelle quali l'effetto Occhi Rossi è ridotto in modo decisivo.

Per buone riprese con Flash consigliamo generalmente di mantenere la distance verso il motivo. Dipendente della sensibilità della pellicola (ISO) alla sua modifica come segue:

ISO 100 = 1,5 fino a 2,5m

ISO 200 = 2 fino a 3,5m

ISO 400 = 2,5 fina a 5m

D. Riavvolgimento e rimozione della pellicola

Spingere l'interruttore per il riavolgimento 16归来 il ultima ripresa, in
direzione della freccia fino al fine corsa. L'interruttore si blocca e la pellicola si riavolge automaticamente. Il contatore degli scatti 10 indica il riavolgimento
con il conteggio all'indietro. Al terminale di riavolgimento il motore si ferma e
si vuogliere la pellicola dal vano 4.Per fare quello si deve aprire la parete
posteriori ② della macchina fotografica, spingendo la serratura della parete
posteriori 3 verso il basso. Appena si aprre la parete posteriori della
macchina fotografica, l'interruttore per il riavolgimento 16 ritorna nella sua
posizione iniziale. Portare le pellecole al più presto a sviluppare.
Attenzione: Aprire la parete posteriori 2 della macchina fotografica
solamente quando la pellicola è stata completeness riavolta.

E. Conservazione e cura della macchina fotografica

Spagnere sempre l'alimentazione di corrente (Interruttore ON/OFF ⑥) quando non usate la macchina fotografica. Questo risparmie le batterie e protegeg I'obbiettivo daolta perse. Se non voile sare发票 riprese per un tempo prolongato vi consigliamo di togliere le batterie. Proteggere la macchina fotografica alla pioggia, umidità, alte temperature e luce solare diretta (Non conservare la macchina fotografica e le pellecile nell'automobile). Pulire I'obbiettivo con un panno morbido e pulito.
