Produkttyp	35-mm-Kamera mit integriertem Blitz
Bildformat	24 × 36 mm (Standardfilm 135)
Objektiv	F5.6 30 mm, 3 Linsen in 3 Gruppen
Sucher	Großformat, Vergrößerung 0,68x
Entfernungsbereich	1,5 m bis unendlich
Filmtransport	Automatisch nach jeder Aufnahme
Filmrückspulung	Motorisiert (Rückspulknopf)
Bildzähler	Mechanisch, aufwärts und rückwärts zählend
Blitz	3 Stufen: Automatik, Aufhellung, Aus
Blitzladezeit	Ca. 8 Sekunden (neue Batterien)
Blitzreichweite	1,5 bis 2,5 m (ISO 100)
Rote-Augen-Reduzierung	Ja, rotes Vorlicht
Stromversorgung	2 AA-Alkalibatterien (1,5 V)
Abmessungen	Ca. 119 × 75 × 44 mm
DX-System	Automatische Erkennung der Filmempfindlichkeit
Helligkeitssensor	Integriert für Helligkeitsmessung
Blitzbereitschaftsanzeige	Grünes Licht
Pflege	Objektiv mit einem sauberen Tuch reinigen; Feuchtigkeit und hohe Temperaturen vermeiden
Sicherheit	Gerät bei Nichtgebrauch ausschalten; Batterien bei längerer Nichtnutzung entnehmen

Häufig gestellte Fragen - KH 30 CAMERA KIT EBENCH

Wie wird der Film eingelegt?

Schalten Sie das Gerät mit dem Ein-/Ausschalter ein, öffnen Sie die Rückwand, indem Sie die Verriegelung nach unten drücken, legen Sie den Film in das Fach ein, indem Sie die Zunge über die Aufnahmespule führen, schließen Sie die Rückwand bis zum Einrasten, und drücken Sie dann dreimal den Auslöser, bis der Zähler '1' anzeigt.

Wie wechsle ich die Batterien?

Schalten Sie das Gerät mit dem Ein-/Ausschalter aus, öffnen Sie den Deckel des Batteriefachs an der Unterseite des Geräts, ersetzen Sie die 2 AA-Alkalibatterien unter Beachtung der Symbole + und - und schließen Sie den Deckel.

Wann löst der Blitz automatisch aus?

Der Blitz löst automatisch aus, wenn die Lichtverhältnisse ungünstig sind, nach etwa 8 Sekunden Ladezeit (neue Batterien). Die grüne Bereitschaftsanzeige zeigt an, dass der Blitz bereit ist.

Wie verwende ich den Aufhellblitz bei Gegenlicht?

Drücken Sie die Blitz-Ein-Taste, um den Blitz auch bei gutem Licht manuell zu aktivieren. Dies reduziert den Kontrast und hellt Schattenbereiche bei Gegenlichtmotiven auf.

Wie deaktiviere ich den Blitz?

Drücken Sie die Blitz-Aus-Taste, um den automatischen Blitzbetrieb zu deaktivieren. Nützlich bei bedecktem Himmel mit ausreichend Licht oder für Innenaufnahmen ohne Blitz.

Wie reduziere ich den Rote-Augen-Effekt?

Drücken Sie die Blitz-Ein-Taste, um das rote Vorlicht einzuschalten. Richten Sie es etwa eine Sekunde lang auf die Augen des Motivs, um die Pupillen zu verkleinern, und lösen Sie dann aus. Dies reduziert den Rote-Augen-Effekt deutlich.

Was ist der Mindestabstand für ein Blitzfoto?

Halten Sie einen Mindestabstand von 1,5 m zwischen Gerät und Motiv ein. Bei einem Film mit ISO 100 beträgt die Blitzreichweite 1,5 bis 2,5 m.

Wie spule ich den Film am Ende der Rolle zurück?

Drücken Sie nach dem letzten Bild den Rückspulknopf in Pfeilrichtung bis zum Anschlag. Der Motor spult den Film automatisch zurück, der Zähler zählt rückwärts. Sobald er stoppt, öffnen Sie die Rückwand, um die Kassette zu entnehmen.

Was tun, wenn die Blitzbereitschaftsanzeige nicht leuchtet?

Wenn die grüne Anzeige nach 15 Sekunden oder länger nicht leuchtet, ersetzen Sie die Batterien durch neue Alkalibatterien.

Wie pflege ich die Kamera?

Schalten Sie das Gerät bei Nichtgebrauch immer aus, um die Batterien zu schonen. Reinigen Sie das Objektiv mit einem sauberen Tuch. Schützen Sie das Gerät vor Regen, Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung. Entfernen Sie die Batterien, wenn Sie es längere Zeit nicht verwenden.

BEDIENUNGSANLEITUNG KH 30 CAMERA KIT EBENCH

Bedienungs- und Sicherheitshinweise

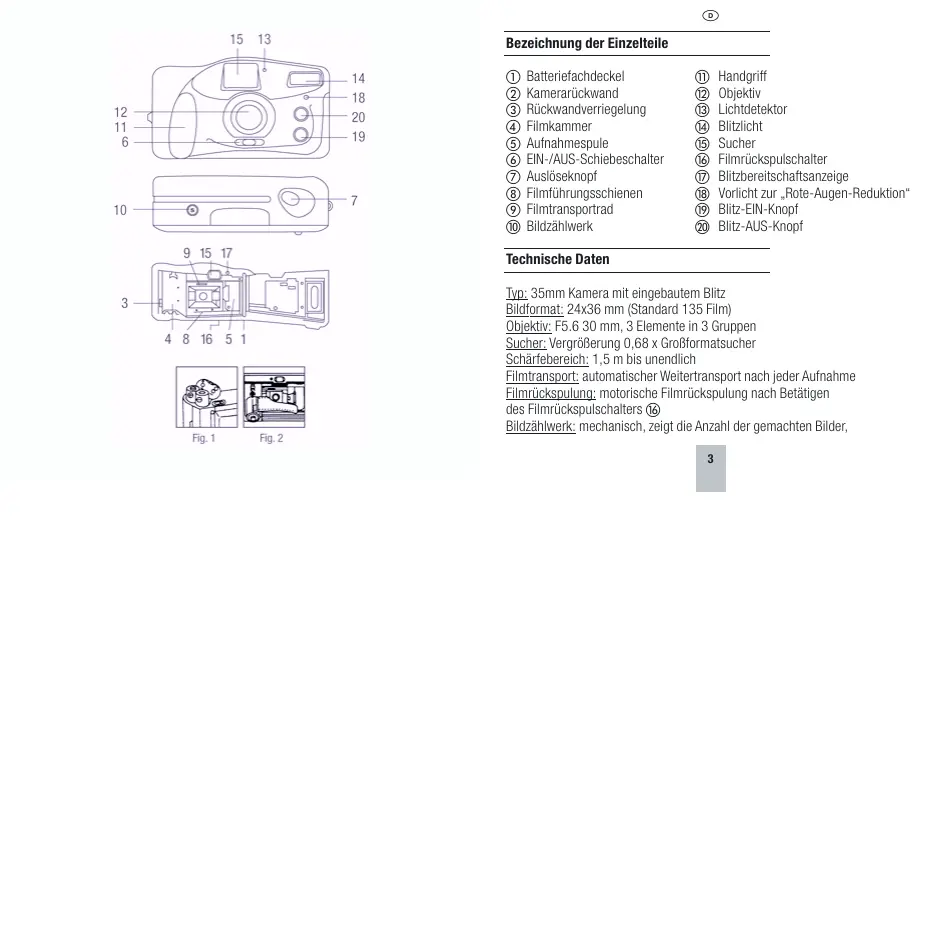

Bezeichnung der Einzelteile

① Batteriefachdeckel
② Kamerarückwand
③ Rückwandverriegelung
④ Filmkammer
⑤ Aufnahmespule
EIN-/AUS-Schiebeschalter
⑦ Ausloseknopf
⑧ Filmführungsschieren
(9) Filmtransportrad
10 Bildzahlwerk

11 Handgriff
12 Objektiv
⑬ Lichtdetektor
14 Blitzlicht
15 Sucher
16 Filmrückspulschalter
⑦ Blitzbereitschaftsanzeige
18 Vorlicht zur „Rote-Augen-Reduktion“
19 Blitz-EIN-Knopf
20 Blitz-AUS-Knopf

Technische Daten

Typ: 35mm Kamera mit eingebautem Blitz

Bildformat: 24x36 mm (Standard 135 Film)

Objektiv: F5.6 30 mm, 3 Elemente in 3 Gruppen

Sucher: Vergroßerung 0,68 x Großformatsucher

Scharfebereich: 1,5 m bis unendlich

Filmtransport: automatischer Weitertransport nach jeder Aufnahme

Filmrückspulung: motorische Filmrückspulung nach Betätigten des Filmrückspulschalters 16

Bildzahlwerk: mechanisch, zeit die Anzahl der gemachten Bilder,

Aufwartszahlung bei Weiteransport und Rückwartszahlung beim Rückspluten 3-Stufenblitz: AutobiLT - bei schlechten Lichtverhältnissen schaltet sich das Blitzergerat automatisch zu.

Aufheltblitz - durch Drücken des Blitz-EIN-Knopfes 19 beim Auslösen wird trotz ausreichend gutter Lichtverhältnisse der Blitz zugeschalten und ausgelöst. Der Kontrast des Motifs reduziert sich und bei Gegenlichtaufnahmen werden die Schattenpartien aufgeheilt.

Blitzabschaltung - durch Drücken des Blitz-AUS-Knopfes ② wird die Blitzautomatik manuell abgescheltet

Blitzladezeit: ca. 8 Sekunden bei unverbrauchten Batterien

Blitzlichtdetetor: Lichtmessung durch eingebaute CDS-Zelle bewirkt automatische Blitzzuschaltung bei unzureichenden Lichtverhältnissen Blitzlichtbereitschaftsanzaige: signalisiert die Blitzlichtbereitschaft (grüne Licht)

Wirksmars Blitzbereich: 1,5 bis 2,5m bei Verwendung von ISO 100 Filmen "Rote-Augen-Reduktion": bei Blitzlichtaufnahmen vermindert ein rotes LED-Vorlicht den Rotaugen-Effekt

Objektivabdeckung: Schutz vor Staubablagerungen etc. Beim Öffnen mittels des EIN-/AUS-Schiebchesalters ⑥ wird die Stromversorgung eingeschaltet, beim Schreiben abgeschalte. Bei geschlossener Objektivabdeckung ist der Auslöseknopf ⑦ blockiert und verhindert so ein unbeabsichtiges Belichten einer Aufnahme.

Stromversorgung: 2 × 1,5 V Alkali-Batterien (Grösse 'AA)

Abmessungen: ca. 119 (Lange) x 75 (Höhe) x 44 (Tiefe) mm

A. Einlagen / Austausch der Batterien

Öffnen Sie den Batteriefachdeckel ① an der Unterseite der Kamera und legen Sie 2 x AA Alkali-Batterien ein (bei Austausch verbrauchter Batterien zunachst die Stromversorgung der Kamera mittels EIN-/AUS-Schiebeschalter ⑥ ausschalten). Achten Sie damit einbedingt auf die auf der Innenseite des Batteriefachs dargestelte Symbolik (Plus /+ und Minus /-), siehe auch Abb. 1. Zur Bechtung: Vermeiden Sie unnöttigen Batterieverbrauch und schlieben Sie deshalb bei Nichtgebrauch der Kamera die Objektivabdeckung.

B. Einlagen des Films

1) Kamera einschalten - EIN-/AUS-Schiebeschalter (6) betätig.

2) Kamererückwand ② öffnen - Rückwandverregelung ③ nach unter schieben.

3) Film in die Filkmammer 4 einlagen - siehe Abb. 2. Führn Sie die Filzunge über die Aufnahmespule ⑤ und achtten Sie darüber darauf, dass das Filmtransportrad ⑨ in die Filmer perforation eingreift.

4) SchlieBen Sie nun wieder die Kamerarückwand ②, bis diese mit einem 'Klick' einrastet. Das Bildzahlwerk ⑩ steht jetzt auf „S".

5) Betätigten Sie den Auslöseknopf ⑦ dreimal, bis die „1" im Bildzahlwerk erscheidt. Die Kamera ist nun aufnahmebereit. Info: Die Kamera verfügt über ein automatischen arbeitendes DX-System. Dieses System stellt die Kamera automatisch auf die entsprechende Empfindlichkeit des eingelegenden Filmes ein.

C. Fotografieren / Blitzlichtaufnahmen

Erfassen Sie Ihr Motiv im besonderen großen Sicherer ⑤. Halten Sie einen Mindestabstand von 1,5 m zwischen Kamera und Motiv unbedingt ein. Halten Sie die Kamera ruhig und drücken Sie beim Auslösen den Auslöseknopf ⑦ sanft und ruckfrei nach unter. Achten Sie ferner immer darauf, dass Sie Objekt ⑫, Lichtdetektor ⑬ und Blitzlicht ⑭ nicht mit den Fingern verdecken.

Autoblitz: Nach dem Einsatzmittels EIN-/AUS-Schiebeschalter ⑥ entscheidt die Blitzbereitschaftsanzauge ⑦ nach ca. 8 Sekunden (bei unverbrauchten Batterien). Bei schlechten Lichtverhältnissen wird nun der Blitz automatisch zugeschaltet. Nach jeder Aufnahme wird das Blitzlicht neu geladen, der Blitz ist dann nach Aufleuchten der Blitzbereitschaftsanzauge ⑦ wieder entsatzbereit. Sollte die Anzeige nach 15 oder mehr Sekunden noch nicht aufleuchten, sind neue Batterien einzulegen.

Aufhellblitz: Da bei ausreichend guten Lichtverhältnissen und vor allem bei Gegenlicht der Blitz nicht aktiviert wird, konnen Sie durch Drücken des Blitz-EIN-Knopfes 19 beim Auslösen den Blitz manuell zugeschalten und ausgelösen. Sie erhalten Fotos weniger Kontrasten und zusätzlich werden bei Gegenlichtaufnahmen die Schattenpartien aufgehelt.

Blitzabschaltung: Durch Drücken des Blitz-AUS-Knopfes ② wird die Blitzautomatik manuell abgeschelt. Dies wird z.B. empfohlen, wenn Sie bei bedecktem Wetter aber davonochreischendem Licht fotografieren oder Innenaufnahmen ohne Blitzlicht machen wollen. Die volte Blendenöffnung bleibt trotzdem erhalten und sorgt für die richtige Belichtung.

"Rote-Augen-Reduktion": Bei Personen- oder Tieraufnahmen mit Blitz und im Dunkeln besteht die Wahrscheinlichkeit, dass die Augen auf dem später entwickelten Foto rot erschreiben. Dies geschieht, weil sich die Pupillen des Auges im Dunkeln stark erweitern und das Licht bzw. der Blitz von der Retina reflektiert wird. Durch die "Rote-Augen-Reduktion" wird dieser Effekt entscheidend verminder.

Betrachten Sie das Motiv durch den Sicherung Drücken Sie den Blitz-EIN-Knopf und das Vorlicht zur „Rote-Augen-Reduktion" leuchtet auf. Richten Sie dieses Licht auf die Augen des Motifs. Die Pupillen verengsten sich dann. Es dauerelt eine Sekunde, bis sich die Pupillen verentgen haben, solange sollenen Sie das Licht mindestens auch in Richtung des Motif halten. Drücken Sie nun den Ausloser ⑦. Die Blitzlichtaufnahme ist gemacht, und bei genauer Beachtung dieser Hinweise erhalten Sie später Personen- oder Tierphotos, bei denen der Rotaugen-Effekt entscheidend verminder ist.

Für gute Blitlichtaufnahmen empfehlen wir generell, den Abstand zum Motiv einzuhalten. Je nach Filmmempfindlichkeit (ISO) unterscheidet sich dieser wie folgt:

$$ \mathrm {I S O} 1 0 0 = 1, 5 \text {b i s} 2, 5 \mathrm {m} $$

$$ \mathrm {I S O} 2 0 0 = 2 \text {b i s} 3, 5 \mathrm {m} $$

$$ \mathrm {I S O} 4 0 0 = 2, 5 \text {b i s} 5 \mathrm {m} $$

D. Rückspulung und Entnahme des Films

Nach der letzten Aufnahme schieben Sie den Filmrückspulschalter 16 in Pfeilrichtung bis zum Anschlag. Der Schalter verriegelt sich und der Film spult automatisch zurück. Das Bildzahlwerk 10 zeigt die Rückspulung durch Ruckwartszahlung. Nach vollständiger Rückspulung stoppt der Motor und Sie konnen nun die Filmatrone aus der Filmkammer 4 entnehmen. Offnen Sie dazu die Kamerarückwand 2 indemn Sie die Rückwandverriegelung 3 nach unter siechenbe. Sobald die Kamerarückwand geöffnet wird, springt der Filmrück-spulschalter 6 wieder in die Ursprungsposition zurück. Geben Sie volle Simone möglichst umgehend zur Entwicklung ab. Achtung: Offnen Sie die Kamerarückwand 2 immer erst, wenn der Film vollständig zurückgespust ist.

E. Aufbewahrung und Pflege der Kamera

Schalten Sie generell immer die Stromversorgung (EIN-/AUS-Schalter ⑥) aus, wenn Sie die Kamera nicht benutzten. Dies spart Batterien und schützt das Objektiv vor Verschmutzungen. Wenn Sie gar über einen längeren Zeitraum keine Aufnahmen machen möcht, entnehmen Sie die Batterien. Schützen Sie die Kamera vor Regen, Feuchtigkeit, hohen Temperatures und direkter Sonneneinstrahlung (Kamera und Filme niemals im Auto aufbewahren). Um das Objektiv zu reinigen, konnen Sie es mit einem sauberen und flusenfreiem Tuch vorsichtig abwischen.
