KH 2329 INDOOR ANTENNA - Antenna interna EBENCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Antenna interna
Marca	EBENCH
Modello	KH 2329 INDOOR ANTENNA
Dimensioni	19,5 × 14,5 × 22,5 cm
Peso	535 g
Alimentazione	230-240 V / 50 Hz
Consumo elettrico	3,5 W
Gamma di frequenze	40-860 MHz
Amplificazione UHF	28 dB
Amplificazione VHF	26 dB
Tensione di uscita max	100 dBµV (regolabile)
Classe di protezione	II
Temperatura di esercizio	10 °C - 40 °C
Umidità di esercizio	0 % - 80 % (senza condensa)
Ricezione	UHF, VHF, TNT, UKW (FM)
Antenne integrate	2 telescopiche (VHF/UKW/TNT) + 1 ovale (UHF)
Regolazione dell'amplificazione	Pulsante rotante con spia luminosa verde
Connettività	Cavo antenna con adattatore F e adattatore coassiale
Accessori forniti	Adattatore F/coassiale, adattatore coassiale/coassiale, manuale di istruzioni
Pulizia	Panno asciutto non lanuginoso, non immergere
Smaltimento	Non gettare nei rifiuti domestici, riciclare (direttiva RAEE)
Garanzia	3 anni

Domande frequenti - KH 2329 INDOOR ANTENNA EBENCH

Come collegare l'antenna KH 2329 al mio televisore?

Collegate il cavo antenna (riferimento 6) direttamente alla presa antenna del vostro televisore. Non è necessario alcun adattatore aggiuntivo per la TV.

Posso usare questa antenna per la radio?

Sì, utilizzate l'adattatore presa coassiale/presa coassiale fornito. Collegalo al cavo antenna, poi collegalo all'ingresso 75 Ohm del vostro impianto hi-fi.

Come collegare l'antenna a un ricevitore TNT?

Utilizzate l'adattatore connettore F/presa coassiale fornito. Avvitate questo adattatore sul cavo antenna, poi collegalo alla presa F del vostro ricevitore DVB-T.

Come orientare l'antenna per una migliore ricezione?

Estrarre le antenne telescopiche (VHF/UKW) e ruotarle fino ad ottenere la migliore immagine. Orientate anche l'antenna ovale (UHF) ruotandola. Ogni emittente può richiedere un orientamento diverso.

Cosa fare se l'immagine è sfocata o distorta?

Controllate prima l'orientamento dell'antenna. Se l'immagine rimane scadente, provate a ridurre la potenza dell'amplificatore ruotando la manopola di regolazione verso sinistra. Allontanate anche le fonti di disturbo (telefoni, microonde).

Come regolare la potenza dell'amplificatore?

Ruotate la manopola di regolazione sulla parte anteriore dell'apparecchio. Per aumentare la potenza, ruotate verso destra; per diminuire, verso sinistra. La spia verde si accende quando l'antenna è in funzione. Per spegnere, ruotate completamente a sinistra.

Come pulire l'antenna interna?

Scollegate sempre l'antenna dalla presa di corrente prima della pulizia. Utilizzate un panno asciutto non lanuginoso per pulire la superficie. Non immergete mai l'apparecchio in acqua e non usate solventi.

Come smaltire l'antenna a fine vita?

Non gettate l'apparecchio nei rifiuti domestici. Depositelo in un punto di riciclaggio o in un centro di raccolta conforme alla direttiva RAEE (2002/96/CE). Anche gli imballaggi devono essere riciclati.

Quali sono le precauzioni di sicurezza da rispettare?

Assicuratevi che la tensione di rete corrisponda a 230-240 V. Non piegate il cavo e scollegate tirando la spina. Non posate oggetti contenenti liquidi sull'apparecchio. Per un inutilizzo prolungato, scollegate l'antenna. Rispettate una distanza di 10 cm dagli altri apparecchi.

Cosa fare in caso di malfunzionamento?

Controllate prima il collegamento e l'orientamento. Se il problema persiste, contattate il servizio post-vendita Kompernass (vedi manuale). Non aprite mai l'apparecchio da soli; la garanzia (3 anni) copre i difetti di materiale e di fabbricazione.

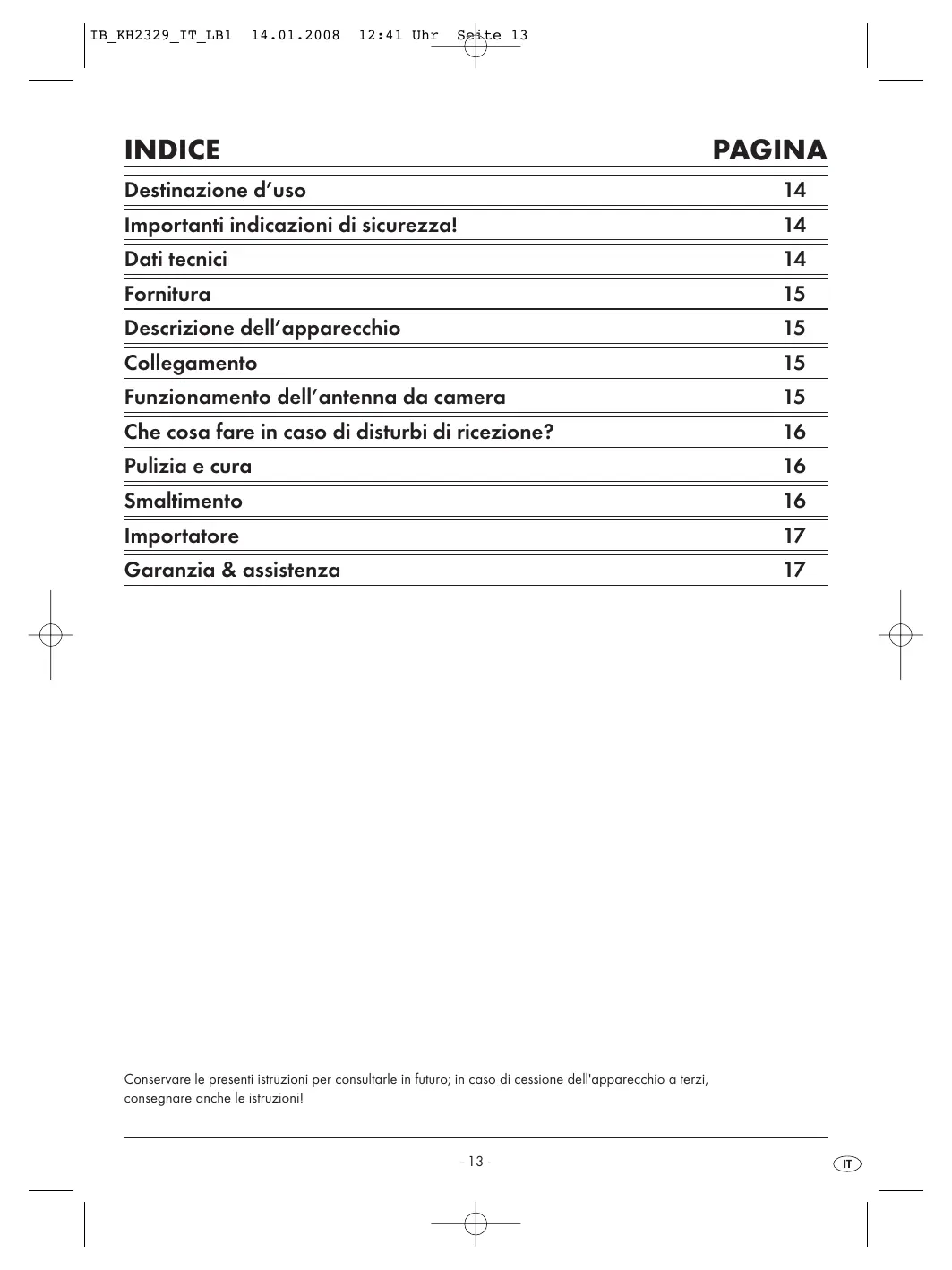

MANUALE UTENTE KH 2329 INDOOR ANTENNA EBENCH

Destinazione d’uso	14
Importanti includazioni di sicurezza!	14
Dati tecnici	14
Fornitura	15
Descrizione dell’apparecchio	15
Collegamento	15
Funzionamento dell’antenna da camera	15
Che casa fare in caso di disturbi di ricezione?	16
Pulizia e cura	16
Smaltimento	16
Importatore	17
Garanzia & assistenza	17

Conservare le presenti istruzioni per consultrale in futuro; in caso di cessione dell'apparecchio a terzi, consegnare ancche le istruzioni!

Destinazione d'uso

La presente antenna da camera è destinata:

• alla ricezione di emittenti UHF/VHF e DVB-TV nonché alla ricezione di onde radio ultracorte (UKW)
  ad ambienti protetti alla pioggia e asciutti,
• esclusivamente a uso privato e non a uso in ambienti commerciali o industriali.

Importanti includazioni di sicurezza!

Per evitare il pericolo di morte a causa di scosse elettriche:

• Fate in modo di garantire che i dati relativi alla tensione indicati sulla targhetta di modello corrispondano alla tensione di rete presente.
  Non piegare o schiacciare il cavo.
  Per disinserire la spina alla presa tirare sempre alla spina, mai dal cavo.
• Fare sostituire immediatamente spine e cavi danneggiati da personale specializzato autorizzato o dal centro assistenza clienti al fine di evitare pericoli.
• Prima della pulizia e in caso di malfunzionamento staccare sempre la spina alla presa.
• Disinserire sempre la spina dalla presa quando l'antenna non viene usata per un lungo periodo.
  Non posizionare sull'apparecchio possibili fonti d'incendio, come ad es candele.
  Non posizionare sull'apparecchio recipienti pieni di liquidi, ad es. vasi.
• Lasciare una distance minima di sicurezza dagli altri oggetti (ca. 10 cm).

L'apparecchio dev'essereutilizzato solo in presenza di un clima ambientale normale, quindi protetto da umidità, sporco, calore e freddo eccessivi nonché da oscillazioni di temperatura.
Impedire l'uso dell'apparecchio a persone (inclusi bambini) che per motivi di natura fisica, sensoriale o mentale, o a causa della scarsa esperienza e conoscenza non possono utilizzare l'apparecchio in sicurezzaswana controlo oswana essere stati prima istruiti in merito.
Spiegare ai bambini il funzionamento dell'apparecchio e i loro pericoli per impedire che lo usino come un giocattolo.

Dati tecnici

Questo appearecchio è stato collaudato e APPROVATO in conformità ai requisiti fondamenti e alle altre prescrizioni della direttiva concernante la compatibilità elettromagnetica 2004/108/CE, nonché della direttiva per il materiale elettrico a bassa tensione 2006/95/CE.

Alimentazione: 230 - 240 V/50 Hz

Potenza assorbita: 3,5 Watt

Gamma di frequenze: 40-860 MHz

Amplificazione: UHF: 28 dB

VHF: 26 dB

Tensione in uscita: max. 100dB V

(regolabile)

Classe di protezione: II,

Dimensioni: 19,5× 14,5× 22,5cm

Peso: 535g

Temperatura d'esercizio: 10^ + 40^

Umidità d'esercizio: 0% - 80%

(senza condensa)

Fornitura

Antenna da camera KH 2329

1 Adattatore spina F/presa coassiale
1 Adattatore presa coassiale/presa coassiale

Istruzioni per l'uso

Descrizione dell'apparecchio

Antenne telescopiche (VHF/UKW/DVB-T)
Antenna ovale (UHF)
Indicatore di funzionamento
Manopola (funzione di amplificazione)
5 Cavo di rete
Cavo dell'antenna
7 Adattatore spina F/presa coassiale
Adattatore presa coassiale/presa coassiale

Collegamento

Connessione a un tevisore

Collegare il cavo dell'antenna da camera "TV"

6 all'ingresso dell'antenna del tevisore.

Connessione come radioantenna

Se per la riscione radio volete usare l'antenna interna,utilizzate I'adattatore presa coassiale/presa coassiale 8.
Collegate l'adattatore presa coassiale/presa coassiale 8 con il cavo dell'antenna.
Allacciate il cavo dell'antenna con adattatore presa coassiale/presa coassiale al terminale da 75 Ohm del Vostro impianto stereo.

Connessione a un ricevitore DVB-T

Affinché si possa allacciare l'antenna interna ad un ricevitore DVB-T con presa F, si deve utilizzato l'adattatore spina F/presa coassiale 1.
Collegate l'adattatore spina F/presa coassiale al cavo dell'antenna.
Avvitate il cavo dell'antenna con adattatore presa F/presa coassiale alla presa F del ricevitore DVB-T.

Collegamento alla rete

Inserire la spina dell'antenna da camera nella presa.

Funzionamento dell'antenna da camera

Ricezione dei segnali delle emittenti tramite l'antenna da camera

I segnali delle emittenti vengono ricevuti dall'antenna da camera e trasmessi al teilevisore.

Per la ricezione di segnali di emittenti DVB-T è necessario un ulteriore ricevitore DVB-T (i segnali DVB-T non sono presenti ovunque).

Per la riscione ottimale dei segnali delle emittenti è necessario orientare l'antenna di consuenza.

Sono a disposizione le seguenti antenne:

due antenne telescopiche, orientabili e rovesciabili a 180^ per la ricezione di VHF e UKW
un'antenna ovale, orientabile e rovesciabile a 100^ per la ricezione UHF.

Per orientare l'antenna da camera:

estrarre entrambé le antenné telescopiche 1
e orientarle fino alla ricezione ottimale.
Orientare l'antenna ovale 2 ruotandola o rovesciandola fina a ottener la riscione ottimale.

Accensione e regolazione dell'amplificatore

Si più regolare l'amplificazione ruotando la manopola 4 sul dato anteriore dell'apparecchio:

Accendere l'antenna da camera ruo-tando.
verso destra la manopola 4. La spia d'esercizio 3 si accende di verde.
Ruotare la manopola 4 versus destra, per aumentare l'amplificazione.
Ruotare la manopola 4 versusinistra,per ridurre l'amplificazione.
Ruotare completely la manopola a sinistra fino al cli, per spegnere l'antenna da camera.

Che casa fare in caso di disturbi di ricerca?

I disturbi di ricezione, come ad es. imagine peu chiara o distorta, posso dipendere dalle seguenti cause:

L'antenna da camera non è stata orientata correttamente.

Ogni emittente richiede un orientamento particolare. Riorientare l'antenna agli volte che si cambia stazione.

• Ci sono degli ostacoli nel Campo di ricezione dell'antenna da camera.

Cercare di eliminare tali ostacoli oppure collocare l'antenna altrove.

• Ci sono delle interferenze di natura elettromagnetica nelle vicinanze:

cercare di eliminare tali disturbi, ad es.
qualora siano provocati da altri appearecchi (telefonocellulare, microonde, ecc.).

Disturbidi sovramodulazione:

cercare di eliminare tali disturbi, riducendo l' amplificazione tramite rotazione della manopola 4.

Le caratteristiche di ricezione dell'antenna da camera sono buone solo se esta si trova sufficientemente vicina all'emittente.

Pulizia e cura

Pericolo di scossa elettrica

• Staccare sempre la spina dalla presa prima della pulizia.
  Non immershere mai l'antenna da camera in acqua o altri liquidi durante la pulizia.
  Ripulire l'antenna da camera con un panno asciutto privo di pelucchi.

Non usare mai solventi per la pulizia,
onde evitare danni all'apparecchio.

Smaltimento

Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici.

Smaltire l'apparecchio presso un'azienda autorizzata o presso l'ente comunale di smaltimento.

Qesto prodotto è soggetto alla direttiva europea 2002/96/CE.

Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM

www.kompernass.com

Garanzia & assistenza

Questo appearecchio è garantito per tre anni a partire nella data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della segna. Conservare lo scontrino come prova d'acquisto. Nei casi contemplati alla garanzia, mettersi in communicatesione Telefonicamente con il centro di assistenza più vicino. Solo in quello modo è possibile garantire una spedizione gratuite della merce.

La prestazione della garanzia vale solo per difetti del materiale o di fabbricazione. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguita alla nostra filiale di assistenza autorizzata.
