36 AF-4S - Foto con flash METZ - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 36 AF-4S METZ

Premessa Vi ringraziamo vivamente per aver acquistato un prodotto Metz e siamo lieti di potervi accogliere come nostri Clienti. Comprendiamo il vostro desiderio di provare subito il nuovo lampeggiatore. Prima di utilizzarlo, Vi consigliamo tuttavia di leggere con attenzione queste istruzioni: sarà ben speso il tempo che trascorrerete ad approfondire questo manuale. Esso vi metterà infatti nelle condizioni di utilizzare il flash correttamente e senza problemi e di sfruttare appieno le sue enormi potenzialità. Questo lampeggiatore è adatto solo per camere delle seguenti marche:

• 36 AF-4 C solo per camere Canon EOS/Powershot
• 36 AF-4 N solo per fotocamere Nikon TTL e iTTL.

• 36 AF-4 O solo per fotocamere digitali Olympus con controllo flash TTL e slitta portaflash, ma anche per fotocamere digitali compatibili Panasonic e Leica.

• 36 AF-4 P solo per camere Pentax digitali e analogiche con controllo TTL o PTTL e slitta portaflash, nonché per fotocamere digitali Samsung.

5.7.4 Modo flash TTL con pre-lampi di misurazione

5.7.5 Modo flash P-TTL (Pentax). . . . . . . . . . . . . . . . 104

5.7.7 Compensazione manuale dell’esposizione TTL . 104

7.2.1 Sincronizzazione normale. . . . . . . . . . . . . . . . 107

7.2.2 Sincronizzazione sulla 2a tendina (REAR) . . . . 107

7.2.3 Sincronizzazione con tempi lunghi / SLOW . . . 107

Cura e manutenzione. . . . . . . . . . . . . . . . . . . 108 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . 108

9.1 Tabella numeri guida del mecablitz per

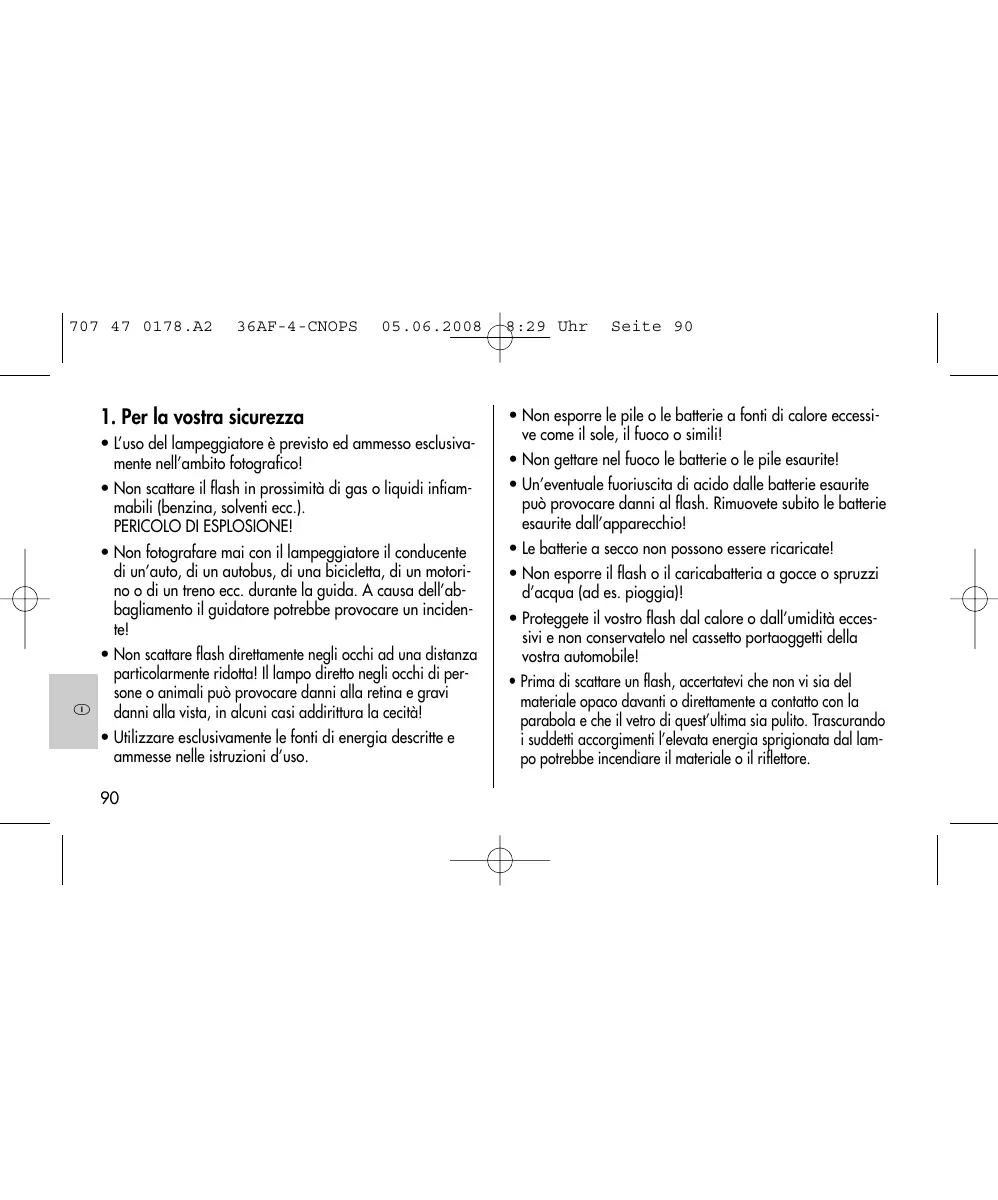

1. Per la vostra sicurezza

• L’uso del lampeggiatore è previsto ed ammesso esclusivamente nell’ambito fotografico!

• Non esporre le pile o le batterie a fonti di calore eccessive come il sole, il fuoco o simili!
• Non gettare nel fuoco le batterie o le pile esaurite!

• Non scattare il flash in prossimità di gas o liquidi infiammabili (benzina, solventi ecc.). PERICOLO DI ESPLOSIONE!

• Un’eventuale fuoriuscita di acido dalle batterie esaurite può provocare danni al flash. Rimuovete subito le batterie esaurite dall’apparecchio!

• Non fotografare mai con il lampeggiatore il conducente di un’auto, di un autobus, di una bicicletta, di un motorino o di un treno ecc. durante la guida. A causa dell’abbagliamento il guidatore potrebbe provocare un incidente!

• Le batterie a secco non possono essere ricaricate!

• Non scattare flash direttamente negli occhi ad una distanza particolarmente ridotta! Il lampo diretto negli occhi di persone o animali può provocare danni alla retina e gravi danni alla vista, in alcuni casi addirittura la cecità!
• Utilizzare esclusivamente le fonti di energia descritte e ammesse nelle istruzioni d’uso.

• Non esporre il flash o il caricabatteria a gocce o spruzzi d’acqua (ad es. pioggia)!
• Proteggete il vostro flash dal calore o dall’umidità eccessivi e non conservatelo nel cassetto portaoggetti della vostra automobile!
• Prima di scattare un flash, accertatevi che non vi sia del materiale opaco davanti o direttamente a contatto con la parabola e che il vetro di quest’ultima sia pulito. Trascurando i suddetti accorgimenti l’elevata energia sprigionata dal lampo potrebbe incendiare il materiale o il riflettore. 707 47 0178.A2 36AF-4-CNOPS

• Non toccare la parabola dopo aver scattato diversi flash. Pericolo di ustione!
• Non smontare il lampeggiatore! ALTA TENSIONE! Le riparazioni devono essere effettuate esclusivamente da personale esperto e autorizzato.
• Quando si scattano fotografie in serie con flash a piena potenza, vista la brevità dei tempi di ricarica delle batterie NiCd, dopo ogni 15 scatti far riposare il flash per circa 10 minuti in modo da non sottoporlo a sollecitazioni eccessive.
• Il mecablitz può essere impiegato insieme al flash integrato nella camera, soltanto se questo può essere aperto completamente!
• Con improvvisi sbalzi di temperatura può formarsi uno strato di umidità. Lasciare acclimatizzare l’apparecchio! 8:29 Uhr Seite 91

2. Funzioni dedicate supportate

2.1 mecablitz 36 AF-4 C

• Indicazione di stato di carica del flash nel mirino della camera
• Commutazione automatica sul tempo sincro-flash
• Controllo flash TTL ∆ Compensazione manuale dell’esposizione TTL x Controllo illuminatore AF
• Automatismo flash di programma ∆ Memorizzazione dei valori di misura FE
• Funzione Wake - Up per il flash ∆ = La funzione dedicata viene eseguita dalla camera stessa o deve essere impostata sulla camera x = Alcune camere supportano soltanto l’illuminatore AF incorporato nella camera.

2.2 mecablitz 36 AF-4 N

• Indicazione di stato di carica del flash nel mirino della camera

• Commutazione automatica sul tempo sincro-flash
• Controllo flash i-TTL ∆ Compensazione manuale dell’esposizione TTL
• Controllo illuminatore AF
• Automatismo flash di programma
• Controllo automatico lampo di schiarita TTL > Sincronizzazione sulla 1a o sulla 2a tendina
• Funzione Wake - Up per il flash ∆ = La funzione dedicata viene eseguita dalla camera stessa o deve essere impostata sulla camera. x = Alcune camere supportano soltanto l’illuminatore AF incorporato nella camera.

2.3. mecablitz 36 AF-4 O

• Indicazione stato di carica del flash nel mirino / sul display della camera
• Sincronizzazione automatica del lampo
• Compatibilità con il sistema Quattro Terzi

• Flash automatico / Soppressione del lampo
• Controllo flash TTL (TTL con pre-lampo di misurazione)
• Controllo automatico lampo di schiarita ∆ Correzione manuale dell’esposizione in modalità TTL ∆ Sincronizzazione sulla prima o sulla seconda tendina (2nd curtain / SLOW2) x Controllo flash di misurazione autofocus ∆ Funzione pre-lampo per la riduzione dell’effetto occhi rossi
• Funzione Wake - Up per il flash ∆ = La funzione dedicata viene eseguita dalla camera stessa o deve essere impostata sulla camera. x = Alcune camere supportano soltanto l’illuminatore AF incorporato nella camera. 2.4. mecablitz 36 AF-4 P
• Indicazione stato di carica del flash nel mirino / sul display della camera
• Indicazione di corretta esposizione nel mirino della 707 47 0178.A2 36AF-4-CNOPS

camera in modalità TTL

• Sincronizzazione automatica del lampo
• Flash automatico / Soppressione del lampo
• Controllo flash PTTL
• Controllo automatico lampo di schiarita TTL/P-TTL ∆ Correzione manuale dell’esposizione in modalità TTL
• Controllo flash di misurazione autofocus ∆ Funzione pre-lampo per ridurre l’effetto occhi rossi
• Funzione Wake - Up per il flash ∆ = La funzione dedicata viene eseguita dalla camera stessa o deve essere impostata sulla camera. 2.5. mecablitz 36 AF-4 S
• Indicazione di stato di carica del flash nel mirino
• Sincronizzazione automatica del lampo
• Flash automatico / Soppressione del lampo
• Controllo flash TTL 8:29 Uhr Seite 93 (TTL standard senza pre-lampo di misurazione)
• Pre-lampo TTL e misurazione ADI
• Controllo automatico lampo di schiarita ∆ Correzione manuale dell’esposizione in modalità TTL ∆ Sincronizzazione sulla prima o sulla seconda tendina
• Controllo flash di misurazione autofocus
• Funzione Wake - Up per il flash ∆ = La funzione dedicata viene eseguita dalla camera stessa o deve essere impostata sulla camera.

3. Montaggio del mecablitz

3.1 Montaggio del mecablitz sulla camera

☞ Spegnete la camera e il mecablitz con l’interruttore principale!. mecablitz 36 AF-4 C, 36 AF-4 N e 36 AF-4 P

• Ruotate il dado zigrinato fino ad arresto contro il mecablitz.
• Spingete il mecablitz con la base fino all’arresto nella slitta accessori della camera.

• Ruotate il dado zigrinato fino ad arresto contro la camera e fissate il mecablitz. mecablitz 36 AF-4 S
• Spingere il mecablitz con il supporto di collegamento nella slitta portaflash della camera fino all’arresto. È possibile sentire lo scatto del dispositivo di sicurezza della slitta portaflash.
• Premete leggermente verso l’alto il pulsante di sblocco “PUSH”, affinché il mecablitz si blocchi nella slitta accessori della camera.

• Spingere il mecablitz con il supporto di collegamento nella slitta portaflash della camera fino all’arresto. Premere infine il “tasto LOCK” per bloccarlo.

3.2 Smontaggio del mecablitz dalla camera

☞ Spegnete la camera e il mecablitz con l’interruttore principale!

8:29 Uhr Seite 94 mecablitz 36 AF-4 C, 36 AF-4 N e 36 AF-4 P

• Ruotate il dado zigrinato fino ad arresto contro il mecablitz.
• Estraete il mecablitz dalla slitta accessori della camera. mecablitz 36 AF-4 S
• Premete il pulsante di sblocco “PUSH” in direzione del lampeggiatore e contemporaneamente verso il basso finché il pulsante “PUSH” non scatti.
• Estraete il mecablitz dalla slitta accessori della camera. mecablitz 36 AF-4 O
• Premere entrambi i dentini di plastica laterali nella direzione della freccia sul supporto di collegamento ed estrarre contemporaneamente il mecablitz dalla slitta della camera. 707 47 0178.A2 36AF-4-CNOPS

4.1 Scelta delle pile o delle batterie

Il mecablitz può essere alimentato a scelta con:

• 4 batterie al NiCd, tipo IEC KR6 (AA): offrono il vantaggio di tempi di ricarica particolarmente brevi e un esercizio economico, in quanto ricaricabili.
• 4 batterie al nichel metallidruro IEC HR6 (AA): capacità nettamente superiore rispetto alle batterie NiCd e maggiore compatibilità ambientale, poiché privi di Cd.
• 4 batterie a secco alcaline al manganese del tipo IEC LR6 (AA): una fonte di energia esente da manutenzione, adatta per performance normali. ☞ Non utilizzate batterie al litio! A causa dell’elevata tensione dell’accumulatore, l’apparecchio o il sistema elettronico potrebbero danneggiarsi! Se prevedete di non usare il mecablitz per lungo tempo, togliete le batterie dall’apparecchio. 8:29 Uhr Seite 95

4.2 Sostituzione delle batterie

Le batterie sono vuote o esaurite, quando il tempo di ricarica (tempo che intercorre dall’emissione del lampo a piena potenza fino alla successiva accensione della spia di carica del flash) supera i 60 secondi.

• Spegnete il mecablitz con l’interruttore principale.
• Spingete il coperchio vano batterie in direzione della freccia e apritelo.
• Inserite le pile o le batterie NiCd in senso longitudinale come indicato dai simboli delle batterie (vedi figura) e chiudete il coperchio. ☞ Quando inserite le pile/batterie, assicuratevi sempre che le polarità (+/-) siano corrette, come indicato dai simboli all’interno del vano batteria. L’inversione delle polarità può provocare la rottura dell’apparecchio! Sostituite sempre tutte le batterie con batterie equivalenti dello stesso costruttore e della stessa capacità! ☞ Non gettate mai le batterie esaurite nei rifiuti domesti95

ci! Portatele nei contenitori appositi per il riciclaggio! Seite 96 inutilmente. La spia di carica verde si spegne.

4.3 Accensione e spegnimento del flash

Il flash si accende con l’interruttore principale. Quando l’interruttore è posizionato a destra su “ON” , il flash è acceso. Per spegnere il flash, spostate l’interruttore principale a sinistra su “OFF”. Il lampeggiatore si tocca leggermente il pulsante di scatto della camera (funzione Wake-Up).

4.4 Spegnimento automatico dell’apparecchio/Auto - OFF

Il flash è impostato di fabbrica in modo tale che circa 3 minuti • dopo l’accensione,

5. Funzioni dedicate e modi flash

prevedete di non utilizzare il flash per lungo tem☞ Se po è opportuno spegnere l’apparecchio sempre con l’interruttore principale !

5.1 Indicazione di stato di carica del flash

• dopo lo spegnimento del sistema di misurazione dell’esposizione della camera... Quando il condensatore flash è carico, sul mecablitz si accende la spia di carica del flash per indicare che il flash è pronto. Ciò significa che per la prossima ripresa si può utilizzare il flash. L’indicazione di flash carico viene trasmessa alla camera che presenta a sua volta il simbolo corrispondente nel mirino (vedi istruzioni d’uso della camera). ...commuti su stand-by (Auto-OFF) per risparmiare energia ed evitare che le sorgenti d’alimentazione si scarichino Se la ripresa viene fatta prima che sul mirino compaia l’indicazione di flash carico, il flash non viene attivato e la foto

• dopo lo scatto del lampo,
• dopo aver premuto leggermente il pulsante di scatto della camera,

potrebbe avere un’esposizione non corretta. 8:29 Uhr Seite 97 ☞ Quando il flash è pronto, potete con il pulsante “open

5.3 Indicazione di corretta esposizione

L’indicazione di corretta esposizione “o.k.” sul mecablitz si accende brevemente se la ripresa nel modo flash TTL era correttamente esposta!

5.2 Controllo automatico del tempo di sincronizzazione

A seconda del tipo e del Modo della camera, il tempo di posa della camera viene commutato automaticamente sul tempo sincro-flash, una volta che il flash ha raggiunto lo stato di carica (vedi istruzioni d’uso della camera). Se, dopo la ripresa, non compare l’indicazione “o.k.” di corretta esposizione, ciò significa che la ripresa era sottoesposta e che quindi è necessario impostare il numero di daframma successivo inferiore (ad es. al posto di 11, il valore 8) oppure ridurre la distanza dal motivo o dalla superficie riflettente (ad es. con lampo riflesso) e ripetere la ripresa. flash” sul mecablitz scattare un flash di prova a potenza piena. Tempi di posa più brevi del tempo sincro-flash non possono essere impostati o vengono commutati sul tempo sincroflash. Alcune camere dspongono di un tempo sincro che va, ad esempio, da 1/30 s a 1/125 s (vedi istruzioni d’uso della camera). Il tempo sincro impostato dalla camera dipende dal Modo della camera, dalla luce ambiente e dalla focale dell’obiettivo. Tempi di posa più lunghi del tempo sincro-flash possono essere impiegati a seconda del Modo della camera.

5.4 Indicazioni nel mirino della camera

☞ La rappresentazione delle indicazioni nel mirino della vostra camera può essere diversa da quella qui di seguito descritta oppure alcuni simboli sono disponibili solo su determinati tipi di camera. Osservate le istruzioni d’uso della camera!

5.4.1 mecablitz 36 AF-4 C

• Il simbolo flash lampeggia:

Richiesta di utilizzo/accensione del flash.

• Il simbolo flash si accende: Il mecablitz è carico. Seite 98

• Simbolo flash rosso : Il lampeggiatore è carico. Alcune camere dispongono nel mirino di una funzione che avverte quando l’esposizione non è corretta: se nel mirino lampeggia il valore di diaframma, il tempo di posa o entrambe le indicazioni contemporaneamente, significa che la ripresa è sovraesposta o sottoesposta.

• Il simbolo flash rosso rimane acceso dopo la ripresa o si spegne per breve tempo: La ripresa era correttamente esposta. Indicazioni di base in caso di esposizione non corretta:
• In caso di sottoesposizione: accendete il flash o utilizzate uno stativo o un tempo di esposizione più lungo.

5.4.3 mecablitz 36AF-4 O

• Il simbolo flash lampeggia: richiesta di utilizzo/accensione del flash oppure il flash non è ancora pronto (in alcune camere). Nei diversi programmi di esposizione o automatici i motivi di una esposizione non corretta possono essere diversi.

• Il simbolo flash si accende: il flash è pronto (in alcune camere).

5.4.2 mecablitz 36 AF-4 N

• Il simbolo lampo verde si accende: Richiesta di utilizzo/accensione del flash.

• Il simbolo flash non si accende: se il flash è pronto: la camera blocca lo scatto del flash in caso di buona luminosità dell’ambiente.

• In caso di sovraesposizione: non usare il flash!

• Il simbolo flash rosso lampeggia dopo lo scatto: La ripresa era sottoesposta. 707 47 0178.A2 36AF-4-CNOPS

5.4.4. mecablitz 36AF-4 P

• Il simbolo flash si accende: il flash è pronto.
• Il simbolo flash non si accende: il flash non è pronto. 8:29 Uhr Seite 99 partire da 28 mm 35 mm Illuminazione grandangolare per focali a partire da 35 mm Oppure, se il flash è pronto: la camera blocca lo scatto del flash in caso di buona luminosità dell’ambiente. 50 mm Illuminazione normale per focali a partire da 50 mm

5.4.5. mecablitz 36AF-4 S

La parabola zoom può essere orientata verso l’alto in quattro posizioni (tacche) (ad es. lampo riflesso): 30°, 45°, 60° e 90°. Nel normale funzionamento la parabola si trova nella posizione orizzontale: 0°.

lampeggia: il flash non è pronto. si accende: il flash è pronto. Per quel che riguarda le indicazioni nel mirino, consultate nelle istruzioni d’uso della vostra camera ciò che vale per il vostro tipo di camera.

La parabola zoom del mecablitz permette quattro posizioni in modo da garantire l’illuminazione ottimale e l’adattamento del numero guida alle diverse focali d’obiettivo utilizzate. 85 mm Illuminazione tele per focali a partire da 85 mm

Non appena la luce ambiente non è più sufficiente per una messa a fuoco automatica, il sistema elettronico della camera attiva l’illuminatore AF (Autofocus). Il proiettore autofocus proietta un fascio di raggi luminosi sul motivo, la cui riflessione consente alla camera di operare la messa a fuoco. 28 mm Illuminazione grandangolare per focali a

l’illuminatore AF possa essere attivato dalla ☞ Poiché camera, l’obiettivo della camera deve essere impostato su AF. Sulla camera deve essere impostato il modo “Single-AF” o “ONE-SHOT-AF”. Obiettivi zoom con apertura ridotta del diaframma iniziale limitano a volte considerevolmente la portata dell’illuminatore AF!

Il fascio luminoso dell’illuminatore AF supporta solo il sensore centrale AF della camera. Con camere dotate di diversi campi di misurazioni AF vi raccomandiamo di attivare solo il campo di misurazione AF centrale della camera. In caso di necessità, su alcune camere viene attivata esclusivamente la parabola AF incorporata nella camera! In questo caso la parabola luce rossa AF del mecablitz non viene attivata. Osservate al proposito i dati riportati nelle istruzioni d’uso della camera.

Il mecablitz è adatto solo per il modo flash TTL. Con il modo flash TTL potete ottenere con facilità delle buone riprese. La misurazione dell’esposizione nel Modo TTL viene effettuata da un sensore incorporato nella camera. Questo sensore rileva l’intensità che raggiunge la pellicola attraverso l’obiettivo (TTL = “Trough The Lens”). Non appena l’erogazione luminosa è sufficiente per una corretta esposizione, il circuito di controllo elettronico della fotocamera trasmette al mecablitz un segnale di stop che interrompe istantaneamente l’emissione del lampo. Questo tipo di funzionamento è vantaggioso poiché tiene conto, per la regolazione del lampo, automaticamente di tutti i fattori che influiscono sull’esposizione, (presenza di filtri, variazioni di diaframma o di focale con obiettivi zoom, l’uso di dispositivi di prolunga nelle riprese macro). Non dovete preoccuparvi dell’impostazione del flash poiché il sistema elettronico della camera provvede automaticamet- 707 47 0178.A2 36AF-4-CNOPS

ne ad un corretto dosaggio del flash. Se l’esposizione era corretta compare l’idicazione di corretta esposizione “o.k”. Il modo flash TTL viene supportato da tutti i modi della camera (ad es. “programma completamente automatico”, “Programma P”, Automatismo dei tempi “Av” o “A”, automatismo dei diaframmi “Tv” o “S”, Programmi Scene, Manuale “M” ecc.). testare il corretto funzionamento TTL, nella ☞ Per camera deve essere stata inserita una pellicola! Nella scelta della pellicola fate attenzione alle eventuali limitazioni della vostra camera per quel che riguarda la sensibilità della pellicola o il valore ISO per il Modo TTL (vedi istruzioni d’uso della camera)! Il mecablitz supporta il modo flash TTL per sensibilità della pellicola da ISO 25 a ISO 800.

5.7.1 Lampi di schiarita automatici TTL con luce diurna

Sulla maggior parte delle camere viene attivata, con la luce 8:29 Uhr Seite 101 diurna, automaticamente la luce di schiarita nel Programma completamente automatico, nell’Automatismo di programma P, e nei Programmi Scene (vedi istruzioni d’uso della camera). La luce di schiarita consente di eliminare fastidiose ombre e nelle riprese in controluce di raggiungere un’esposizione equilibrata tra motivo e sfondo. Un sistema di misurazione computerizzato della camera provvede ad una combinazione adeguata di tempi di posa, aperture di diaframma e potenza del flash. attenzione che la fonte del controluce non entri ☞ Fate direttamente nell’obiettivo. Il sistema di misurazione TTL della camera non funzionerebbe correttamente! In questo caso sul mecablitz non ha luogo l’impostazione o l’indicazione per il lampo di schiarita automatico TTL.

5.7.2 Funcionamiento del flash Canon E-TTL

Il modo flash E-TTL è una versione più evoluta del modo flash TTL “normale”. Nel modo flash E-TTL vengono rilevate,

tramite un prelampo di misurazione, le caratteristiche di riflessione del motivo durante la ripresa. La luce riflessa del prelampo viene valutata dalla camera e in base a suddetta valutazione, la camera adatta l’esposizione successiva in modo ottimale alla situazione di ripresa (vedi istruzioni d’uso della camera). Il prelampo di misurazione non contribuisce all’esposizione. Impostazioni e indicazioni

• Accendete il flash e camera.
• Premete leggermente il pulsante di scatto della camera, in modo tale che abbia luogo uno scambio di dati tra il flash e la camera.

• Il modo flash E-TTL si attiva automaticamente se la camera supporta questa modalità. Sul flash si illumina in questo caso l’indicazione E-TTL. Memorizzazione dell’esposizione flash FE Alcune camere Canon offrono la funzione di me102 8:29 Uhr Seite 102 morizzazione dell’esposizione flash FE (FE = flash-exposure). Questa funzione viene supportata dal flash nel modo E-TTL. Con la funzione di memorizzazione dell’esposizione flash FE nel modo E-TTL è possibile dosare l’esposizione flash per la ripresa prima della ripresa stessa. Ciò può essere utile quando si deve mettere a punto l’esposizione flash su una determinata parte dell’inquadratura che non deve necessariamente coincidere con il motivo principale. La sezione sulla quale si effettua la misurazione dell’esposizione viene puntata e messa a fuoco dal collimatore AF della camera. Azionando il tasto FE sulla camera (la denominazione può variare a seconda del tipo di camera; vedi al proposito le istruzioni d’uso della camera) il flash invia un lampo di prova FE. Avvalendosi della luce riflessa di questo lampo di prova, l’elettronica di misurazione della camera stabilisce la potenza luminosa con cui deve aver luogo la successiva 707 47 0178.A2 36AF-4-CNOPS

esposizione. La messa a fuoco del motivo principale può essere eseguita con il collimatore AF della camera. Azionando il pulsante di scatto della camera, l’esposizione avra luogo con la potenza luminosa determinata in precedenza! Eventuali modifiche dell’esposizione successive al lampo di prova FE non verranno prese in considerazione durante la ripresa per motivi insiti al sistema! Su alcune camere la funzione di memorizzazione dell’esposizione flash FE non viene supportata nel programma completamente automatico “quadratino verde” o nei programmi Scene (vedi istruzioni d’uso della camera) !

5.7.3 Funcionamiento del flash Nikon i-TTL

Il modo flash i-TTL è una una versione più evoluta del modo flash TTL standard di camere analoghe Nella ripresa viene emessa dal flash una serie di prelampi di misurazione quasi invisibili prima della vera e propria esposizione. 8:29 Uhr Seite 103 in base a suddetta valutazione, la camera adatta l’esposizione successiva in modo ottimale alla situazione di ripresa. In fase di impostazione della modalità TTL, il lampeggiatore attiverà automaticamente, a seconda del tipo della camera, il modo flash TTL standard o quello i-TTL! Memoria misurazioni dell’esposizione Alcune fotocamere dispongono di una memoria delle misurazioni dell’esposizione (Memoria FV), supportata dal flash nel modo i-TTL. Grazie ad essa, è possibile determinare il dosaggio dell’esposizione per la ripresa successiva prima della ripresa vera e propria. Questa funzione si rivela interessante ad es. quando l’esposizione deve essere regolata su un preciso dettaglio del soggetto, non per forza identico al soggetto principale. Questa funzione viene attivata sulla fotocamera, ad es. per un funzionamento singolo. La luce riflessa dei prelampi viene valutata dalla camera e

5.7.4 Modo flash TTL con pre-lampi di misurazione

(Olympus) Nella ripresa vengono emessi dal flash uno o più pre-lampi di misurazione, prima della vera e propria esposizione. La camera valuta il pre-lampo di misurazione e regola l’emissione di luce per il flash principale. In questa modalità il flash viene automaticamente impostato dalla camera.

5.7.5 Modo flash P-TTL (Pentax)

In modalità flash P-TTL prima della vera e propria esposizione viene emesso un pre-lampo di misurazione. La camera valuta il pre-lampo di misurazione e regola l’emissione di luce per il flash principale.

In questa modalità il flash viene automaticamente impostato dalla camera.

5.7.6 Pre-lampo TTL e misurazione ADI (Sony)

Queste modalità flash vengono utilizzate nelle camere digitali della Sony; esse vengono impostate sulla camera. Durante la ripresa viene emesso un pre-lampo di misurazione prima della vera e propria esposizione. La camera valuta il pre-lampo di misurazione e regola l’emissione di luce per il flash principale. In caso di misurazione ADI vengono considerati nell’esposizione flash anche i dati relativi alla distanza dell’obiettivo. Il flash si imposta automaticamente sulla modalità impostata sulla camera.

5.7.7 Compensazione manuale dell’esposizione TTL

I sistemi di esposizione automatica flash TTL della maggior parte delle camere sono regolati per un fattore di riflessione pari al 25 % (il fattore medio di riflessione per i motivi ripresi con flash). Uno sfondo scuro, che assorbe molta luce, o uno chiaro che invece la riflette fortemente, possono causare una sottoesposizione o una sovraesposizione del motivo. 707 47 0178.A2 36AF-4-CNOPS

Per correggere l’effetto descritto sopra, è possibile su alcune camere compensare l’esposizione flash TTL manualmente selezionando un valore di compensazione in base alla situazione di ripresa. Il valore di compensazione dipende dal contrasto esistente tra il motivo e lo sfondo! Il valore di compensazione va impostato sulla camera. Osservate al proposito le indicazioni o le impostazioni riportate nelle istruzioni d’uso! scuro davanti a sfondo chiaro: valore di com☞ Motivo pensazione positivo (circa da 1 a 2 valori di diaframma). Motivo chiaro davanti a sfondo scuro: valore di compensazione negativo (circa da -1 a -2 valori di diaframma). Non è possibile correggere l’esposizione modificando l’apertura del diaframma sull’obiettivo, in quanto il sistema di esposizione automatica della camera considererebbe il nuovo valore come il normale diaframma di lavoro. la ripresa non dimenticate di azzerare sulla ☞ Dopo camera la compensazione dell’esposizione flash TTL! 8:29 Uhr Seite 105

6. Automatismo di programma flash

Nell’automatismo di programma flash, la camera gestisce automaticamente l’apertura del diaframma, i tempi di posa e il mecablitz, in modo tale che si ottenga una ripresa ottimale con il flash nelle maggiori situazioni di ripresa, anche nell’esercizio con lampo di schiarita. Impostazione sulla camera Impostate la camera sul modo “Programma completamente automatico”, “Programma P”, o su programma Scene (paesggio, ritratto, sport ecc.). Selezionatre sulla camera e sull’obiettivo il modo Autofocus (AF). Impostazione sul lampeggiatore Adattate la posizione zoom della parabola alla focale dell’obiettivo o impostate la posizione della parabola “28 mm”. Una volta effettuate le suddette impostazioni e non appena il mecablitz è carico, potete iniziare le riprese.

Le foto effettuate con luce diretta del flash sul motivo spesso si riconoscono dalle ombre tipicamente dure e accentuate. Anche la naturale caduta di luce dal primo piano sullo sfondo provoca spesso un effetto poco gradevole. Questo effetto può essere evitato con il lampo riflesso, poiché il soggetto e lo sfondo possono essere illuminati in modo morbido e uniforme con la luce diffusa. A questo scopo è necessario orientare la parabola principale del flash verso una superficie riflettente adatta (ad es. il soffitto o la parete di una stanza). La parabola del flash può essere orientata verticalmente fino a 90°. Quando la parabola viene orientata in senso verticale, è essenziale verificare che sia ruotata di un angolo sufficientemente ampio, in modo che il soggetto non venga raggiunto da luce diretta. Il riflettore, quindi, si deve trovare almeno a 60° con fermo a scatto.

8:29 Uhr Seite 106 La luce diffusa rinviata dalla superficie riflettente offre un’illuminazione tenue del soggetto. La superficie riflettente deve essere bianca o di colore neutro nonché priva di rilievi (ad esempio le travi in legno di un soffitto) che possono produrre ombre indesiderate. Può invece essere del colore desiderato se si vogliono ottenere effetti creativi. Vi preghiamo di osservare che il campo d’utilizzo del flash si riduce notevolmente con il lampo riflesso. Per un’altezza normale di una stanza si può utilizzare la seguente formula per determinare il campo d’utilizzo massimo:

7.2 Sincronizzazione flash

7.2.1 Sincronizzazione normale

Nel caso della sincronizzazione normale, il mecablitz si attiva all’inizio del tempo di posa (sincronizzazione sulla 1a tendina). La sincronizzazione normale corrisponde all’esercizio standard e viene eseguita da tutte le camere. Adatta alla maggior parte delle riprese con flash. La camera viene commutata sul tempo sincro della camera in funzione del suo modo d’esercizio. Generalmente i tempi sono tra 1/30 s e 1/125 s (vedi istruzioni d’uso della camera). Sul mecablitz non vi è alcuna impostazione o indicazione per questo esercizio. 8:29 Uhr Seite 107 secondo) e con soggetti in movimento con fonte di luce propria, poiché la fonte di luce in movimento lascia dietro di sé una scia luminosa, contrariamente a quanto avviene con la sincronizzazione sulla prima tendina, in cui la scia precede la fonte luminosa. Con la sincronizzazione sulla seconda tendina si avrà l’effetto di una riproduzione « naturale » della situazione di ripresa con fonte di luce in movimento! A seconda del modo d’esercizio, la camera gestisce tempi di posa più lunghi del suo tempo sincro. funzione REAR è possibile solo con determinate ☞ Lacamere. Questa funzione va impostata sulla camera (vedi istruzioni d’uso della camera).

7.2.2 Sincronizzazione sulla 2a tendina (REAR)

7.2.3 Sincronizzazione con tempi lunghi / SLOW

Con alcune camere è possibile anche la sincronizzazione sulla 2a tendina (REAR). In questo caso il mecablitz viene attivato alla fine del tempo di posa. La sincronizzazione sulla seconda tendina (REAR) è vantaggiosa soprattutto nelle esposizioni con lunghi tempi di posa (più lunghi di 1/30 Alcune camere consentono, in determinati Modi, l’esercizio del flash con sincronizzazione con tempi lunghi. La sincronizzazione con tempi lunghi consente di mettere più in luce lo sfondo in presenza di luminosità ambiente scarsa. Ciò si ottiene adattando il tempo di posa della camera alla luce ambiente. In questo caso la camera imposta automatica107

mente tempi di posa più lunghi del tempo sincro della camera Su alcune camere la sincronizzazione con tempi lunghi viene attivata automaticamente in determinati programmi della camera (ad es. Automatismo dei tempi “Av” o “A”, programmi riprese notturne ecc.) (vedi istruzioni d’uso della camera). tempi di posa lunghi utilizzate uno stativo per ☞ Con evitare che la foto venga mossa!

8. Cura e manutenzione

Eliminate lo sporco e la polvere con un panno morbido, asciutto o trattato al silicone. Non utilizzate prodotti detergenti, in quanto potrebbero provocare danni alle parti in plastica.

Formazione del condensatore flash Il condensatore incorporato nel flash tende a deformarsi qundo il lampeggiatore resta inutilizzato per lungo tempo. Per questo è necessario accendere per circa 10 min.

8:29 Uhr Seite 108 l’apparecchio ogni tre mesi. Se le batterie hanno energia sufficiente, la spia di carica flash impiega non più di un minuto per accendersi. anomalie o danni al mecablitz provocati dall’im☞ Per piego di accessori di altri Costruttori non ci assumiamo alcuna responsabilità!

È possibile aggiornare il flash mediante il servizio clienti della Metz. Posizioni della parabola: 28 mm - 35 mm - 50 mm - 85 mm Orientabilità e posizioni di arresto della testa della parabola: verticale 30° - 45° - 60° - 90° Durata del lampo: 1/500 s - 1/30.000 s Temperatura di colore: ca. 5500 K 707 47 0178.A2 36AF-4-CNOPS

Riserva di modifiche e disponibilità di fornitura.

9.1 Tabella numeri guida del mecablitz per potenza piena

• non funziona correttamente dopo un lungo periodo di utilizzo delle pile/batterie.

8:29 Uhr Su producto Metz ha sido concebido y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Il vostro prodotto Metz è stato progettato e realizzato con materiali e componenti pregiati che possono essere riciclati e riutilizzati.

Questo simbolo significa che gli apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai rifiuti domestici alla fine del loro utilizzo. Vi preghiamo di smaltire questo apparecchio negli appositi punti di raccolta locali o nei centri preposti al riciclaggio. Contribuite anche voi a tutelare l’ambiente nel quale viviamo. Seite 139
