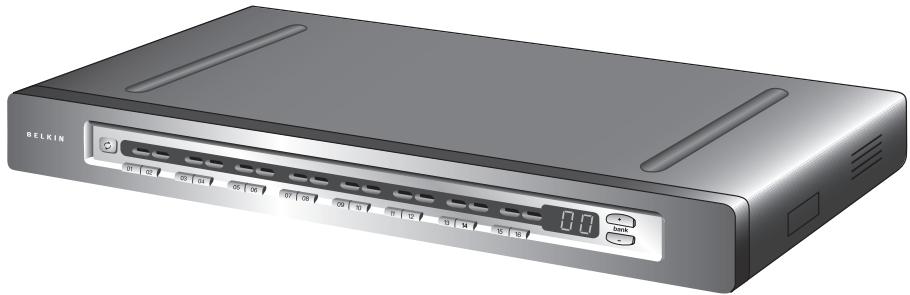

OMNIVIEW SMB CAT5 KVM SWITCH - Switch KVM BELKIN - Manuale utente e istruzioni gratuiti

MANUALE UTENTE OMNIVIEW SMB CAT5 KVM SWITCH BELKIN

Per gestire i server utilizzato una console PS/2 ed i cavi CAT5

BELKIN

www.belkin.com

Belkin Ltd.

Rushden, NN10 6GL, Regno Unito

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Paesi Bassi

[phone]

[phone] fax

Assistenza Tecnica Belkin

Europa: 00 800 223 55 460

Belkin GmbH

Hanebergstrasse 2

80637 Monaco di Baviera, Germania

[phone]

[phone] fax

Belkin SAS

1. Introduzione 1
   Contenuto della confezione 1
2. Descrizione generale 2
   Descrizione generale delle caratteristiche 2
   Requisiti dell'attrezzatura 4
   Requisiti del systema 6
   Diagrammi di visualizzazione dell'unità 7
   Specifiche 9
3. Installazione 12
   Configurazione preliminare 12
   Montaggio dello switch Switch KVM CAT5 per PMI. 13
   Collegamento della console allo switch Switch KVM CAT5 per PMI............15
   Collegamento dei server allo Switch KVM CAT5 per PMI 17

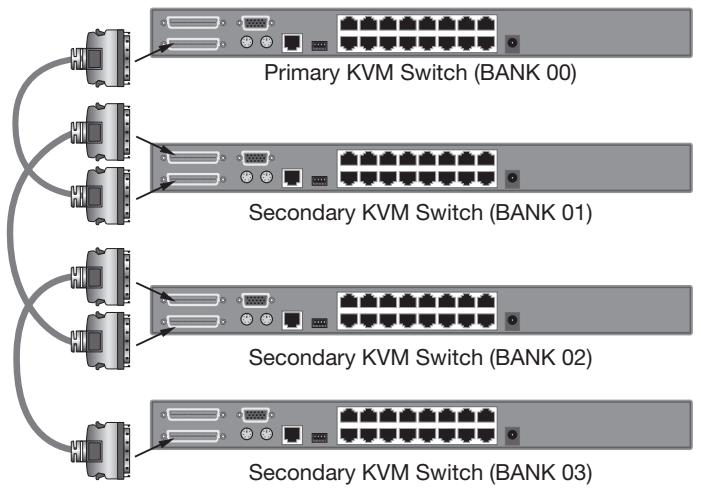

   Collegamento di diversi Switch KVM CAT5 per PMI (in collegamento a cascata) 23
   Avviamento dei sistemi 28
4. Utilizzo dello Switch KVM CAT5 per PMI 29
   Selezione di un server o di un BANCO utilizzando i tasti di scelta rapida …29
   Selezione di un server utilizzando i selettori di porta ad accesso diretto....31
   Selezione di un BANCO utilizzando i pulsanti di scorrimento veloce.31
   Modalità di scansione automatica 32

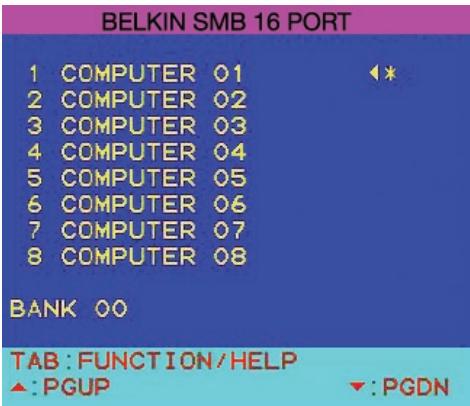

   On-Screen Display 33
   Tasti di selezione rapida della tastiera 38
   Combinazioni di tasti Sun 39
   Aggiornamento del firmware. 40
5. Domande frequenti 41
6. Rilevazione e risoluzione delle anomalie 43
7. Glossario 46
8. Informazioni 48

Grazie per aver scelto di-acquistare uno Switch KVM CAT5 per PMI OmniView. La nostra ampia gamma di soluzioni KVM testimonia l'impegno che Belkin dedica alla realizzazione di prodotti di alta qualità, direvolti e ad un costo accessible.

Lo Switch KVM CAT5 per PMI OmniView è l'unico Switch KVM per piccole e medie imprese che consente di contare su un controllo dei servertramite piattaforma multipla. Realizzato per offrirceosti e prestazioni eccezionali, lo Switch KVM CAT5 per PMI consente di controllare in maniera centralizzata gli ambienti server di piccole e medie dimensioni quali centri di elaborazione dati, lavoratori informatici e sedi affiliate di grandi aziende. Gli Switch KVM CAT5 per PMI si possono facilemente collegare tra loro in configurazione a Cascata per arrivare a gestire fino a 256 server PS/2, USB e Sun da un'unica console PS/2. La combinazione integrata della technologia CAT5 e dei moduli di interfaccia server di Belkin amplifica le condizioni di utilizzo ed offre il massimo della stabilità e disponibilità del server. L'intera gamma di prodotti KVM CAT5 per PMI OmniView offre la stessa funzionalità che ci si aspetterebbe altrimenti soltanto da una soluzione di livello aziendale.

In questo Manuale Utente potete trovare tutte le informazioni relative a quello nuovo Switch KVM CAT5 per PMI, dall'installazione al funzionamento e alla risoluzione dei problemi, nella remota eventualità dell'insorgere di un problema. Per eseguire un'installazione rapida e semplice, vi invitiamo a leggere la Guida di Installazione Rapida fornita nella confezione.

Vi ringraziamo per aver scelto di acquistare lo Switch KVM CAT5 per PMI Belkin. Noi sappiamo quanto sua importante il vostro lavoro e siamo certi che ben presto vedrete da soli per quale motivo Belkin è il marchio più venduto al mondo di switch KVM.

Contenuto della confezione

Switch KWM OmniView CAT5 per PMI

Staffe per il montaggio su rack con viti (F1DP108A, F1DP116A)

Cavo Seriale Flash da DB9 a RJ11

Manuale utente

Guida di installmente rapida

Alimentatore da 6V CC,1A

Descrizione generale delleATTERISTiche

- Tecnologia CAT5

La Tecnologia integrata CAT5 consente di collegare lo switch KVM ai server coprendero una distance massima di 30 metri, utilizzando i cavi standard CAT5 e i compatti moduli di interfaccia server Belkin. Con i cavi CAT5 si riduce l'ingambro dei cavi, si splilifica la loro gestione ed è possibile contare su un maggiore flusso di aria nei rack, prolongando la durata delle apparecchiature. I moduli di interfaccia server consentono di contare su una disponibilità costante dei server grazie all'intelligenza keepalive e alle caratteristiche di emulazione dei segnali di mouse e tastiera.

- Porta per il collegamento in cascata

Possibilità di collegare in Cascata fino a 16 switch KVM sfruttando le apposite porte dedicate e potendo quando ampliare fácilmente la propria configurazione KVM rimanendo al passo con la crescita del proprio ambiente lavorativo.

Risoluzione Video

Lo Switch KVM CAT5 per PMI supporta una risoluzione video 1600x1200@75Hz.

- On-Screen Display (OSD)

La funzione OSD amplifica la gestione del server, consentendo di assegnare un nome specifico ad agli server collegato nell'interoSYSTEMA. Mette a disposizione un mezzo visivo ideale per eseguire la commutazione tra i server ed impostare l'intervallo di tempo di esecuzione della funzione AutoScan.

- Tasti di selezione rapida

La funzione di selezione rapida consente di scegliere una porta a piacere avvalendosi di specifici comandi a tastiera. Digitando alla tastiera una semplice sequenza di tasti si possono scegliere da uno a 256 server, istantaneamente.

- Pulsanti sul pannello anteriore

Selettori di porta ad accesso diretto, collocati in una posizione lavorante accessible del pannello anteriore dello switch KVM CAT5 per PMI, che consentono una semplice selezione manuale della porta.

- AutoScan

La funzione AutoScan consente di impostare lo switch KVM CAT5 per PMI in modo tale da poter eseguire la scansione ed il controllo delle attività di tutti i computer collegati, uno per uno. L'intervallo di tempo assegnato ad agli server siouldo definire o regolaretramite il menu On-Screen Display (OSD).

- Display a LED

Un display a LED sul pannello anteriore dello switch KVM CAT5 per PMI serve a monitorare lo stato di funzionamento. Un LED previsto sopra ad agli selettore di porta ad accesso diretto si illumina perindicare che la console sta attualmente controllinglo il server corrispondente. Non appena il selettore di porta viene premuto, il LED sopra a quest'ultimo si illumina. Il LED porta che lampeggia serve adindicare l'assenza di server collegati alla porta.

- LED a sette segmenti

Se è stata predisposta una configurazione in Cascata tra diversi switch KVM CAT5 per PMI insieme, il LED a sette segmenti serve ad indicare rapidamente il BANCO selezionato.

- Aggiornamento flash

Con il firmware ad aggiornamento flash è possibile installare rapidamente la versione più recente del proprio switch KVM CAT5 per PMI. In quello modo lo switch KVM si manterrà sempre compatible con i più recenti dispositivi e server. Gli aggiornamenti del firmware sono disponibili gratuitoamente per tutte la durata dello switch KVM CAT5 per PMI e si possocono scaricare dal除去 di assistenza Belkin www.belkin.com/support.

Requisiti dell'attrezzatura

Moduli di interfaccia server

Il collegamento ad uno switch KVM CAT5 per PMI richiede un Modulo di Interfaccia Server per PMI OmniView Belkin specifico ed un cavo patch CAT5 standard.

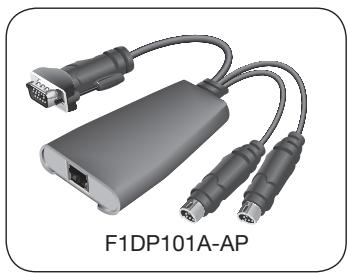

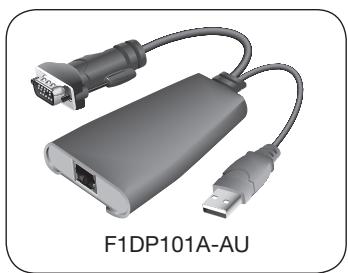

Moduli di interfaccia server per PMI OmniView:

F1DP101AeaAP (versione PS/2)

F1DP101AeaAU (versione USB)

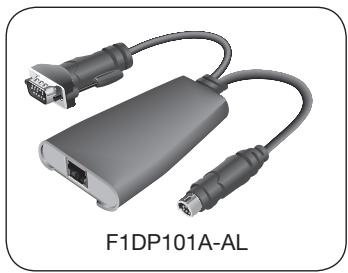

F1DP101AeaAL (Legacy Sun

versione miniDIN8)

F1DP101AeaAP-8P (versione PS/2,

confezione da 8)

NOTA: i codici prodotto e la disponibilità sono soggetti a variazioni.

Cavi

Per averile massimo delle prestazioni del vosto video, con lo switch KVM CAT5 per PMI Belkin consiglia diutilizzare cavi Belkin di Categoria 5e, FastCAT5e, oppure cavi patch di Categoria 6. Questi cavi offrono la massima qualita disponibile per garantire excellenti prestazioni a livello di trasmissione dei dati e qualità video.

NOTA: per ottener risultati video excellentianche a distanze maggiorisi consiglia diutilizzare i cavi pieni CAT6.

Per collegare tra loro diversi switch KVM, è necessario disporre di uno speciale cavo Belkin OmniView per il collegamento in Cascata.

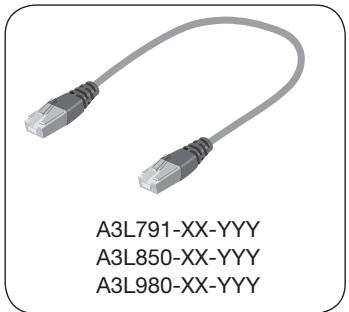

Cavi patch UTP Belkin:

A3L791-XX-YYY (CAT5e)

A3L850-XX-YYYY (FastCAT5e)

A3L980-XX-YYYY (CAT6)

Cavo per collegamento in cascata OmniView:

F1D108-CBL-XX

(-XX indica la lunghezza in piedi)

-YYY indica il colore)

NOTA: i codici prodotto e la disponibilità sono soggetti a variazioni.

Requisiti del sistema

Piattaforme OS:

Lo switch KVM CAT5 per PMI èCompatible con le CPU collegiate, tra le autres, alle seguenti piattaforme OS:

• Windows® NT®, 95, 98, 2000, Me, XP, Server 2003
• Microsoft® DOS 5.x e superiore
• Red Hat® Linux® 8.x e superiors
• Novell® NetWare 5.x
  Mac OS® X e superiore (con supporto USB)
  Solaris 8.x e superiore

Tastiere

• Compatible con PS/2
  Supporta tastiere standard a 101-/102-/104-/106 tasty

Mouse

• Mouse combo compatibili con lo standard PS/2 oppure PS/2 e USB (con adattatore PS/2) provvisti di 2, 3, 4 o 5 pulsanti
• Mouse wireless o ottici compatibili con lo standard PS/2

Monitor

CRT
- LCD (con supporto VGA)

Diagrammi di visualizzazione dell'unità

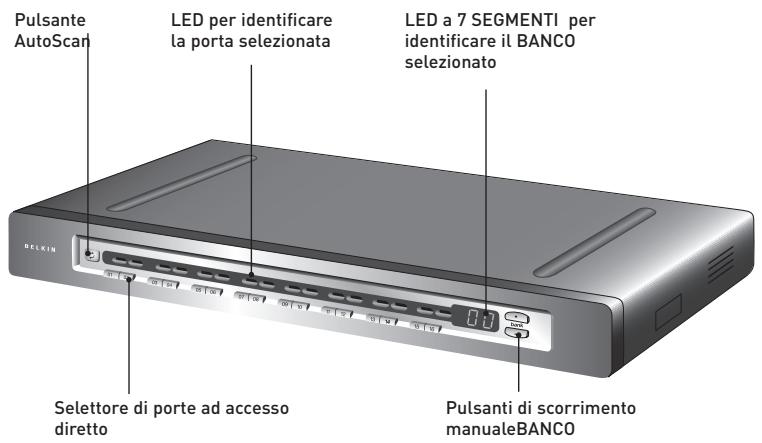

Vista anteriore dello switch KVM CAT5 per PMI:

(F1DP116Aea shown)

Diagrammi di visualizzazione dell'unità

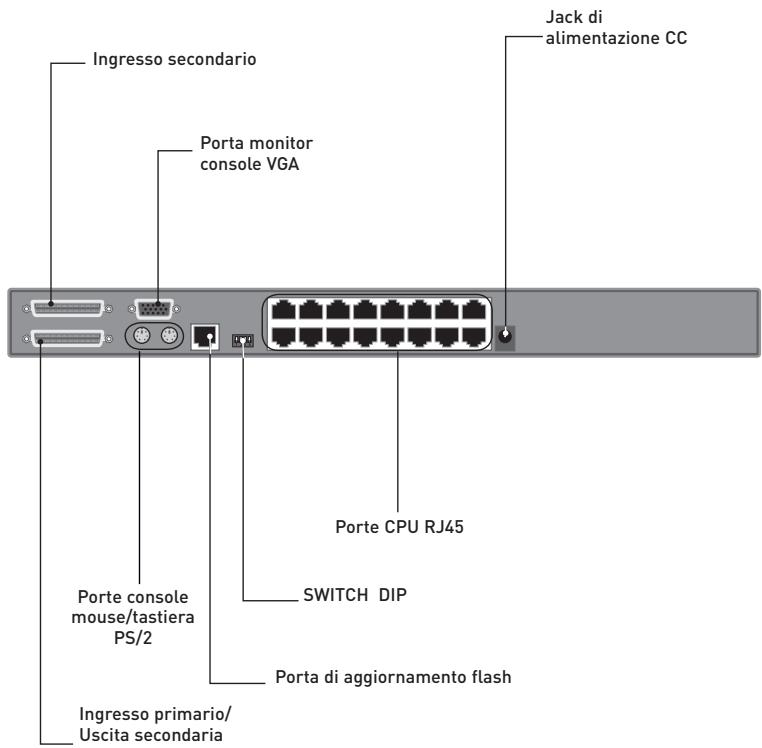

Vista posteriore dello switch KVM CAT5 per PMI:

(nell'immagine

F1DP116Aea)

Specifice

Switch KWM CAT5 per PMI

Codice prodotto: F1DP104Aea, F1DP108Aea, F1DP116Aea

Alloggiamento: Alloggiamento in metallo con pannello frontale in plastica resistenteagli urti

Alimentazione: Adattatore di corrente da 6V CC, 1A con polarità positiva al contatto centrale

Collegamento in Cascata: per un massimo di 16 switch KVM OmniView

N^ di server supportati: 4, 8, 16 rispettovamente per i modelli a 4, 8 e 16 porEte (max. 256 server tramite collegamento in cascata)

Console con emulazione tastiera: PS/2

Console con emulazione mouse: PS/2

Tipi di monitor supportati: CRT e LCD (con supporto VGA)

Risoluzione massima: fino a 1600x1200@75Hz

Ingresso tastiera: miniDIN6 (PS/2)

Ingresso mouse: miniDIN6 (PS/2)

Portal monitor: HDDB15 femmina (VGA)

Porte CPU: RJ45

Porte per il collegamento in cascata: DB25 femmina

Porta di aggiornamento flash: RJ11

Selettori porta diretta: 4,8,16 rispettamente per i modelli a 4,8 e 16 porte

Temperatura di esercizio: 0^ 40^ C

Temperatura di conservazione: 20 60^

Umidità: 0-80% RH,enza condensazione

Garanzia: 5anni

1

2

3

4

5

6

7

8

Dimensioni:	(F1DP104Aea) 279 mm x 44,5 mm x 150 mm
	(F1DP108Aea) 438 mm x 44,5 mm x 190 mm
	(F1DP116Aea) 438 mm x 89 mm x 190 mm

Peso:	(F1DP104Aea) 2,4 kg
	(F1DP108Aea) 4,2 kg
	(F1DP116Aea) 5,5 kg

NOTA: le specifiche sono soggette a variazioni alla sbenza obbligo di preavviso.

Modulo di Interfaccia Server per PMI, PS/2

Codice prodotto: F1DP101AeaAP

Emulazione: segnali di tastiera e mouse

Alimentazione: Tramite server collegato, con connessione keepalive

Collegamento tastiera/mouse: miniDIN6 (PS/2)

Connessione monitor: HDDB15 maschio (VGA)

Risoluzione supportata: fino a 1600x1200@75Hz

Distanza massima supportata: 30m

Peso: 0,11 kg

Dimensioni dell'unita: 63,5 mm x 98,3 mm x 25,4 mm

Lunghezza del cavo VGA: 203 mm

Lunghezza cavo PS/2: 483 mm

Modulo di Interfaccia Server per PMI, USB

Codice prodotto:

F1DP101AeaAU

Emulazione:

segnali di tastiera e mouse

Alimentazione:

tramite server collegato, con connessione keepalive

Collegamento tastiera/mouse:

USB, Tipo A

Connessione monitor:

HDDB15 maschio (VGA)

Risoluzione supportata:

Distanza massima supportata:

30 m

Peso:

0,11 kg

Dimensioni dell'unità:

63,5 mm × 98,3 mm × 25,4 mm

Lunghezza del cavo VGA:

203 mm

Lunghezza del cavo USB:

483 mm

Modulo di Interfaccia Server per PMI, Legacy Sun

Codice prodotto:

F1DP101AeaAL

Emulazione:

segnali di tastiera e mouse

Alimentazione:

tramite server collegato, con connessione keepalive

Collegamento tastiera/mouse:

miniDIN8 (Legacy Sun)

Connessione monitor:

HDDB15 maschio (VGA)

Risoluzione supportata:

Distanza massima supportata:

30 m

Peso:

0,11 kg

Dimensioni dell'unità:

63,5 mm x 98,3 mm x 25,4 mm

Lunghezza del cavo VGA:

203 mm

Lunghezza del cavo USB:

483 mm

Configurazione preliminare

Dove collocare lo Switch KVM CAT5 per PMI

L'alloggiamo dello Switch KVM CAT5 per PMI è stato progettato per realizzare configurazioni di tipologia standalone o con montaggio su rack. Gli switch KVM CAT5 per PMI a 8 e 16 porte vengono forniti nella versione standard montabile su server rack da 19 pollici. Con quosti switch vengono forniti tutti gli elementi di fissaggio per garantire una solida installatione su rack. Per lo switch KVM CAT5 per PMI a 4 porte è disponibile un kit opzionale di montaggio su rack (F1D005).

Per decidere dove posizionare lo switch KVM CAT5 per PMI, è necessario prendere in considerazione i seguenti aspetti:

• Se si intenda utilizzato o meno i selettori porta ad accesso diretto
• Le lunghezze dei cavi collegati a tastiera, monitor e mouse
• La posizione dei propri computer rispetto alla console
• Le lunghezze dei cavi da utilizzato per collegare i server allo switch KVM CAT5 per PMI

Distanze dei cavi previste (per server PS/2, USB e Sun)

I segnali VGA si trasmettono in maniera eccellene fino a 30 metri di distance. Superata esta distance, le probabilità di un peggioramento della qualità video augmentano. Per quello motivo, Belkin consiglia che la lunghezza del cavo CAT5 UTP tra lo switch KVM SMB CAT5 e i server collegati non superi i 30 metri.

NOTA: L'Extender CAT5 (F1D084) Belkincouldessereutilizzatoperestendere la console(tastiera,mouseemonitor)finoaduna distanza di 152m

ATTENZIONE Non collocare i cavi vicino a fonti luminose fluorescenti, impianti condizionatori o machine che posso sono produrre interferenze elettriche (ad es. gli aspirapolvere).

L'installazione dello switch KVM CAT5 per PMI può essere iniziare. Nelle seguentisezioni (da pagina 13 a 22) sono contenute tutte le istruzioni per la configurazione hardware di un singolo Switch KVM CAT5 per PMI (F1DP104A,F1DP108A,F1DP116A).

Nota per i possessori della serie Belkin PRO2 (F1DA104T, F1DA108T, F1DA116T): La procedura di installatione dello switch KVM PRO2 èambiata. Per una corretta installatione seguire attendamente le istruzioni in quello manuale. Procedendo in maniera diversa si possono causare errorsi nella tastiera o nel mouse e/o un funzionamento anomalo.

Montaggio dello switch KVM CAT5 per PMI

Installazione delle staffe (F1DP108Aea e F1DP116Aea)

Gli switch KVM a 8 o 16 porte compendono staffe regolabili ideali per il montaggio su rack da 19 pollici. Le staffe di montaggio prevedono tre posizioni di regolazione per consentire una collocazione dello switch KVM CAT5 per PMI tale

da portarlo a livello con le estremità delle guide o di estendere lo switch KVM CAT5 per PMI

oltre l'estremità anteriore delle guide. Per ottener la regolazione desiderata è sufficiente eseguire

questi simplici passaggi.

Fase 1

Stabilire per quale distanza lo switch KVM CAT5 per PMI deve sporgere dal rack. Scegliere uno schema di foratura delle staffe.

Fase 2

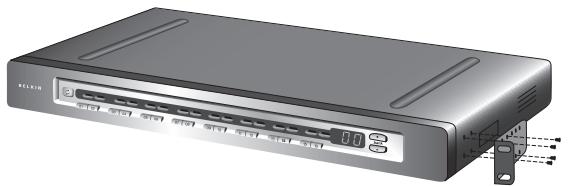

Fissare la staffa sul lato dello switch KVM CAT5 per PMI utilizzato le viti Phillips fornite (Vedere lo schema in basso).

Fase 3

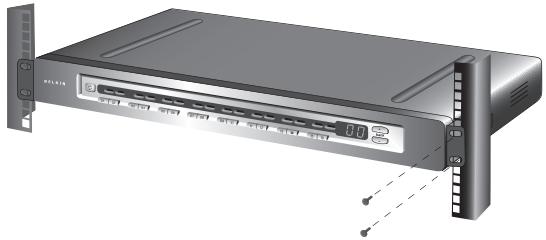

Montare lo switch KVM CAT5 per PMI sul gruppo delle guide rack (Vedere lo schema in basso).

NOTA: se lo Switch KVM CAT5 per PMI deve essere collegato in Cascata con un'alto switch, impostare l'indirizzo BANCO prima di procedere all'installazione su rack. Vedere la sezione in quello Manuale Utente dal titolo "Collegamento di diversi Switch KVM CAT5 per PMI

(in collegamento a cascata").

Lo Switch KVM CAT5 per PMI a quello punto è montato saldamente nella staffa e si è pronti a collegare la console.

Installazione delle staffe opzionali (F1DP104Aea)

Lo Switch KVM CAT5 per PMI a 4 porte si può installare su un rack per server da 19 pollici utilizzando il kit opzionale montaggio su rack OmniView (F1D005).

Fase 1

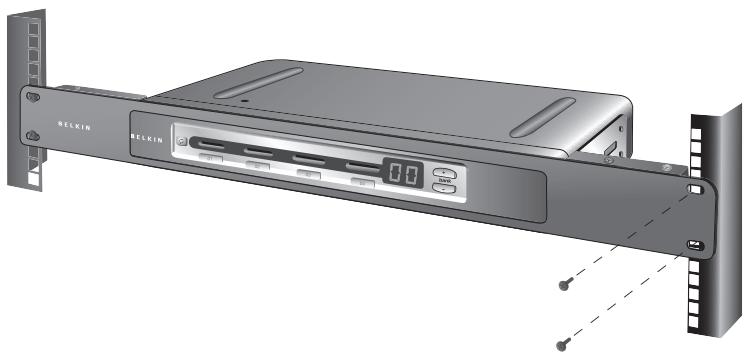

Fissare la staffa per il montaggio su rack allo Switch KVM CAT5 per PMI utilizzato le viti Phillips fornite (Vedere lo schema in basso).

Fase 2

Montare lo Switch KVM CAT5 per PMI sul gruppo delle guide rack (Vedere lo schema in basso).

NOTA: se lo Switch KVM CAT5 per PMI deve essere collegato in Cascata con un'alto switch, impostare l'indirizzo BANCO prima di procedere all'installazione su rack. Vedere la sezione dal titolo "Collegamento di diversi Switch KVM CAT5 per PMI(in collegamento a Cascata)" in quello Manuale Utente.

Lo Switch KVM CAT5 per PMI a什麽 punto è montato saldamente sul rack e si è pronti acollegare la console.

Collegamento della console allo Switch KVM CAT5 per PMI

Fase 1

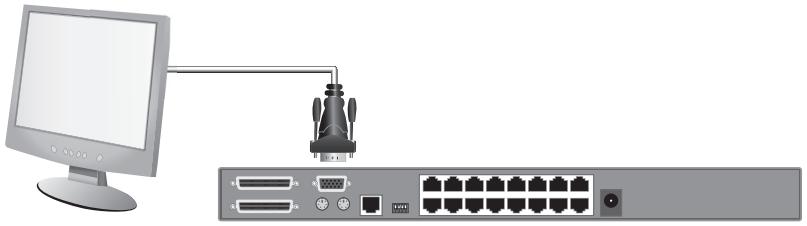

Collegare il cavo del monitor VGA alla presa femmina HDDB15 sul retro dello Switch KVM CAT5 per PMI marcata "Console" (Vedere lo schema in basso).

Fase 2

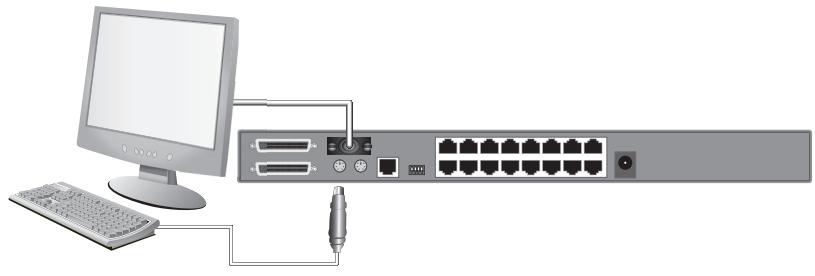

Collegare il cavo PS/2 della tastiera alla porta della tastiera sul retro dello Switch KVM CAT5 per PMI marchata "Console" (Vedere lo schema in basso).

Fase 3

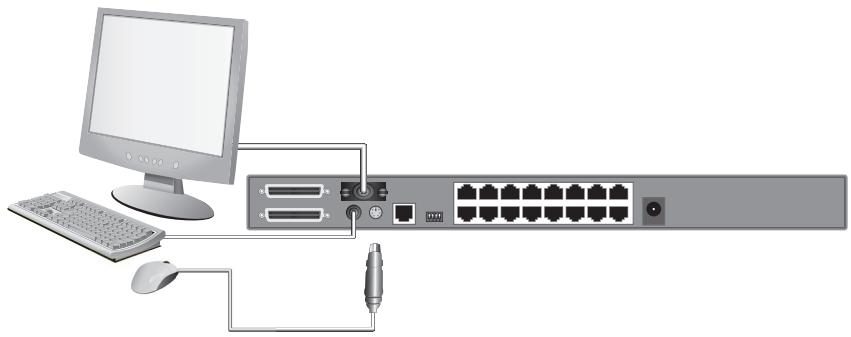

Collegare il cavo PS/2 del mouse alla porta del mouse sul retro dello Switch KVM CAT5 per PMI marcata "Console" (Vedere lo schema in basso).

Fase 4

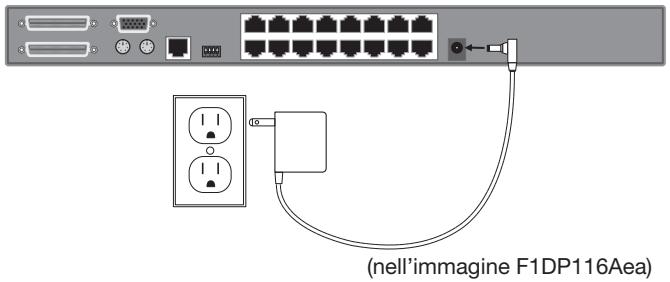

Collegare l'adattatore di corrente alla presa di alimentazione CC marchata "6VDC, 1A" prevista sul pannello posteriori dello Switch KVM CAT5 per PMI Utilizzato esclusivamente l'adattatore fornito con l'unità. (Vedere lo schema in basso).

Lo Switch KVM CAT5 per PMI a quello punto è installato e si è pronti a collegare i server.

Collegamento dei server allo Switch KVM CAT5 per PMI (collegamento PS/2):

Fase 1

Accertarsi che il server sia spento.

Fase 2

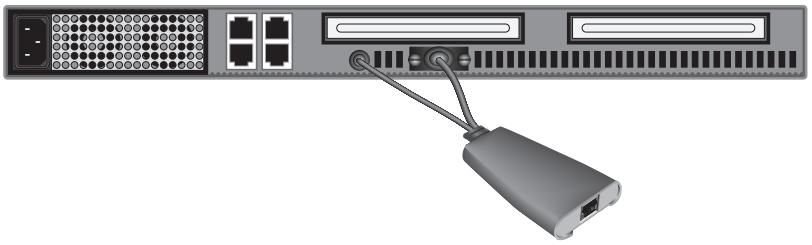

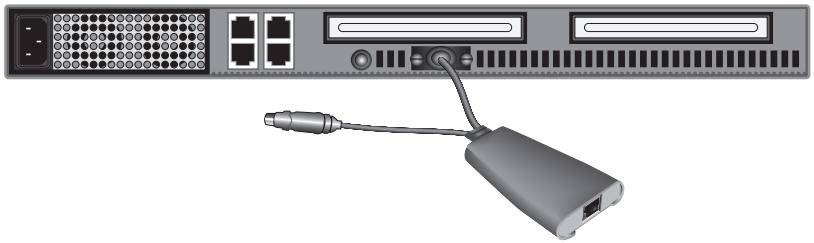

Utilizzato il modulo di interfaccia server Belkin OmniView per PMI per PS/2 (F1DP101AeaAP), collegare il connettore VGA alla presa per il monitor prevista sul server (Vedere lo schema in basso).

Fase 3

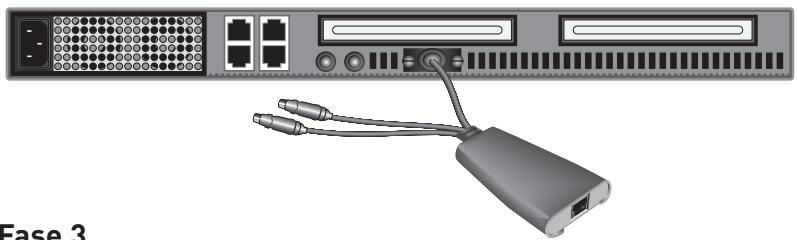

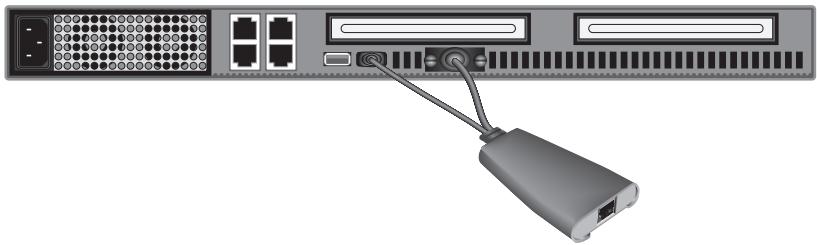

Collegare i connettori del mouse PS/2 e della tastiera alle prese per il mouse e la tastiera previste sul server (Vedere lo schema in basso).

Fase 4

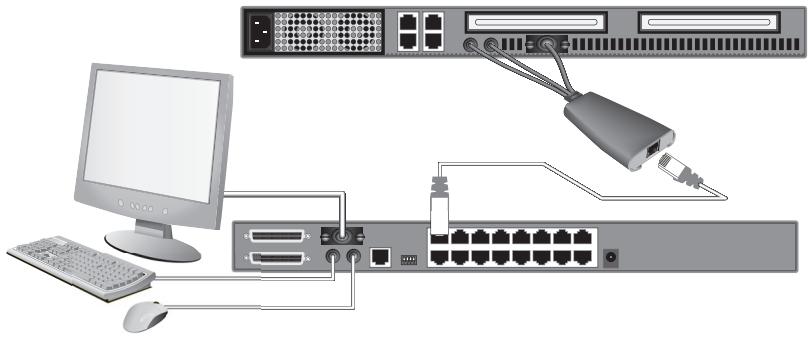

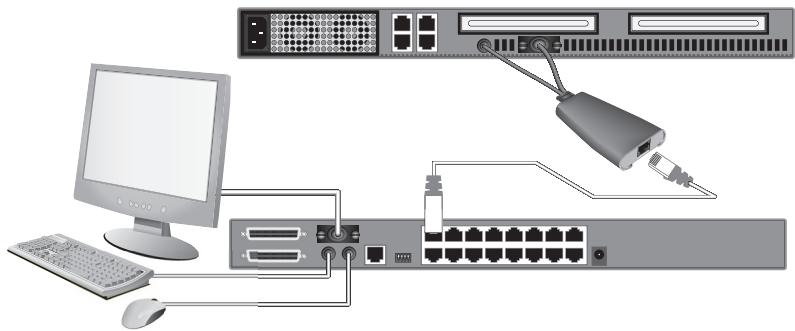

Collegare lo Switch KVM CAT5 per PMI al modulo di interfaccia server utilizzando il cavo patch CAT5e fornito o un altro cavo CAT5. (Vedere lo schema in basso).

Fase 5

Avviare il server.

Fase 6

Ripetere i passaggi da 1 a 5 per agli server PS/2 supplementare che si desidera collegare.

Collegamento dei server allo Switch KVM CAT5 per PMI (collegamento USB):

Fase 1

Accertarsi che il server sia acceso.

Fase 2

Utilizzando il modulo di interfaccia server Belkin OmniView per PMI per USB (F1DP101AeaAU), collegare il connettore VGA alla presa per il monitor prevista sul server. (Vedere lo schema in basso.)

Fase 3

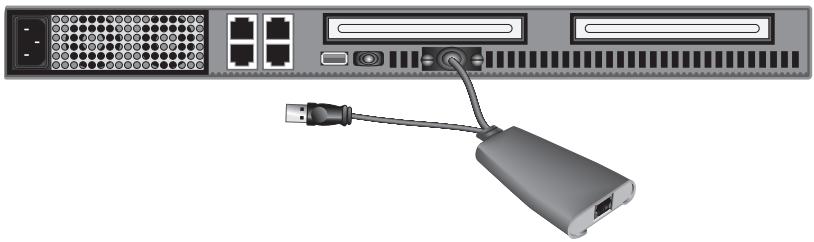

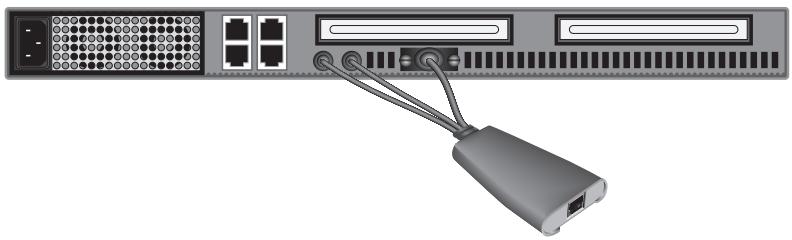

Collegare il connettore USB ad una porta USB disponibile del server. (Vedere lo schema in basso.)

1
2
3
4
5
6
7
8

Fase 4

Collegare lo Switch KVM CAT5 per PMI al modulo di interfaccia server utilizzato il cavo patch CAT5e fornito o un altro cavo CAT5. (Vedere lo schema in basso.) Il server dovrebbe riconoscere automaticamente il modulo di interfaccia server ed installare eventuali driver HID USB necessari.

Fase 5

Ripetere i passaggi da 1 a 4 per agli server USB supplementare che si desidera collegare.

NOTA: è consigliabile collegare il cavo del modulo di interfaccia server direttamente ad una porta USB disponibile nel server.

Collegamento dei server allo Switch KVM CAT5 per PMI (collegamento Sun Server con MiniDIN8):

Fase 1

Accertarsi che il server sia spento.

Fase 2

Utilizzato il modulo di interfaccia server Belkin OmniView per PMI per Legacy Sun (F1DP101AeaAL), collegare il connettore VGA alla presa per il monitor prevista sul server. (Vedere lo schema in basso.)

Fase 3

Collegare il connettore miniDIN8 ad una porta per tastiera miniDIN8 disponibile del server. (Vedere lo schema in basso.)

1
2
3
4
5
6
7
8

Fase 4

Collegare lo Switch KVM CAT5 per PMI al modulo di interfaccia serverutilizzando il cavo patch CAT5e fornito o un altro cavo CAT5.

(Vedere lo schema in basso.)

Fase 5

Avviare il server.

Fase 6

Ripetere i passaggi da 1 a 4 per agli server Sun supplementare che si desidera collegare.

NOTA: quando un modulo di interfaccia server USB o Sun è collegato ad un server Sun, il modulo di interfaccia server emula i tasti Sun utilizzando una serie di combinazioni chiamate Tasti Combo. Vedere la tabella a pagna 39 per un elenco delle funzioni Sun supportate dallo Switch KVM CAT5 per PMI..

Collegamento di diversi Switch KVM CAT5 per PMI (in collegamento a Cascata)

Si possono collegare in Cascata sono a 16 Switch KVM CAT5 per PMI, consentingdo ad un amministratore server di gestire sono a 256 server da una sola console. Ogni Switch KVM CAT5 per PMI collegato in Cascata viene definito "BANCO" e riceve l'assegnazione di un indirizzo. Lo Switch KVM CAT5 per PMI cui è collegata la console tastiera, mouse e monitor è il BANCO 00 e viene definito switch KVM "primario". I BANCHI da 01 a 15 sono definite switch KVM "secondari".

NOTA: lo Switch KVM CAT5 per PMI è compatibile con le versioni precedenti degli switch KVM OmniView PRO2 Belkin. Si può realizzare un collegamento in Cascata con qualsiasi combinazione che comprenda al massimo 16 Switch KVM CAT5 per PMI e PRO2.

NOTA: per collegare in Cascata ciaccuno
Switch KVM CAT5 per PMI è necessario disporre di un cavo per per
collegamento in Cascata (F1D108-CBL), reperibile presso il proprio rivenditore
Belkin oppure online
al site www.belkin.com (soltanto per gli Stati Uniti).

Procedura di assegnazione di un indirizzo BANCO

Tutti gli Switch KVM CAT5 per PMI sono dotati di uno switch "BANK DIP". Lo switch "BANK DIP" viene utilizzato per assegnare un indirizzo BANCO adatto a ciascuno
Switch KVM CAT5 per PMI.

• Per una configurazione a unità singola, impostare lo switch BANK DIP sullo Switch KVM CAT5 per PMI su "primary" (indirizzo BANCO 00). Questa è l'impostazione predefinita.
• Per una configurazione a unità multiple, impostare lo switch BANK DIP dello switch primario KVM su "BANK address 00" (Indirizzo BANCO 00). Ciacuna unità secondaria deve essere impostata su un unico indirizzo di BANCO (da 01 a 15). Vedere il grafico a pagna 24 per risalire alle impostazioni dello switch "BANK DIP".

Schema di configurazione dello switch BANK DIP

N. DIP SWITCH				INDIRIZZO BANCO
1	2	3	4
Giù	Giù	Giù	Giù	Banco 00 primario (predefinito)
Su	Giù	Giù	Giù	BANCO 01 Secondario
Giù	Su	Giù	Giù	BANCO 02 Secondario
Su	Su	Giù	Giù	BANCO 03 Secondario
Giù	Giù	Su	Giù	BANCO 04 Secondario
Su	Giù	Su	Giù	BANCO 05 Secondario
Giù	Su	Su	Giù	BANCO 06 Secondario
Su	Su	Su	Giù	BANCO 07 Secondario
Giù	Giù	Giù	Su	BANCO 08 Secondario
Su	Giù	Giù	Su	BANCO 09 Secondario
Giù	Su	Giù	Su	BANCO 10 Secondario
Su	Su	Giù	Su	BANCO 11 Secondario
Giù	Giù	Su	Su	BANCO 12 Secondario
Su	Giù	Su	Su	BANCO 13 Secondario
Giù	Su	Su	Su	BANCO 14 Secondario
Su	Su	Su	Su	BANCO 15 Secondario

AD ESEMPPIO:

quattro Switch KVM CAT5 per PMI a 8 porte (F1DP108A) vengono collegati in Cascata per gestire fino a 32 server. Il DIP switch sullo switch KVM primario è impostato su "BANK 00" (impostazione predefinita) e ciascuna delle unità secondarie è impostata su un BANCO unico (compreso tra 01 e 03).

Esempio di configurazione in cascata

Operazioni preliminari:

Fase 1

Accertarsi che tutti i servere e gli Switch KVM CAT5 per PMI siano spenti e che ad agli Switch KVM CAT5 per PMI sia stato assegnato un unico indirizzo BANCO.

Fase 2

Collocare tutti gli switch KVM primari o secondari nella posizione desiderata.

Fase 3

Collegare la console monitor, tastiera e mouse alle porte della console dello switch primario (BANCO 00). Vedere la sezione "Collegamento della console allo Switch KVM CAT5 per PMI a pagina 15.

Collegamento degli switch KVM primari e secondari:

Fase 1

Utilizzando il cavo per collegamento in Cascata (F1D108-CBL), collegare un'estremità della porta "Primary Input/Secondary Output" allo switch KVM primario

(BANCO 00).

Fase 2

Collegare l'altra estremità del cavo per collegamento in Cascata (F1D108-CBL) alla porta "Primary Input/Secondary Output" del primo switch KVM secondario (BANCO 00).

Fase 3

Per aggiungere altre unità secondarie supplementari, collegare un'altra estremità del cavo per collegamento in Cascata(F1D108-CBL) alla porta "Secondary Input" del primo switch KVM secondario e l'altra estremità alla porta "Primary Input/ Secondary Output" dello switch KVM secondario successivo (ad esempio, BANCO 01).

Fase 4

Ripetere la fase 3 per eventuali altri switch KVM CAT5 per PMI supplementari che si desidera

collegare insieme in cascata.

NOTA: durante il collegamento in Cascata degli switch KVM CAT5 per PMI e PRO2, accertarsi di impostare gli switch KVM PRO2 sostanto come switch secondari.

Collegamento dei server:

Fase 1

Collegare tutti i serveragli switch KVM primari o secondari. Vedere la sezione "Collegamento della console allo switch KVM CAT5 per PMI" a pagina 17 per istruzioni in merito.

Fase 2

Accertarsi che l'adattatore di corrente sia collegato allo switch KVM primario e che lo switch KVM sia acceso. La spia dello switch KVM primario si dovrebbe illuminare e visualizzare le cifre "00" perindicare il rispetto indirizzo di BANCO.

Fase 3

Accendere gli switch KVM secondari in sequenza, a partire dal BANCO 01, collegando l'alimentatore di ciascuna unità. Ogni switch KVM dovrebbe visualizzare il rispettovo nuovo indirizzo di BANCO non appena viene acceso.

NOTA: se gli switch KVM CAT5 per PMI non vengono elencati correttamente, resettare lo switch KVM primario (BANCO 00) premendo contemporaneamente i pulsanti "BANK +" e "BANK -". Lo switch KVM primario si vuo resettareanche per rilevare eventuali nuovi switch KVM appena aggiunti. Se gli switch KVM continuano a non essere enumeratari correttamente, accertarsi che a tutti gli switch KVM sia stato assegnato l'indirizzo di BANCO corretto e che tutti i cavi daisy-chain siano collegati correttamente.

Fase 4

Accertarsi che lo switch KVM primario abbia rilevato tutti gli switch KVM secondari scorrendo l'elenco dei BANCHI con i pulsanti "BANK +" e "BANK -". Se tutti gli switch KVM secondari vengono rilevati correttamente, il display a LED dello switch KVM primario registra e visualizza l'indirizzo di banco dello switch KVM secondario collegato.

Avviamento dei sistemi

Accertarsi che tutti i server collegati allo switch KVM CAT5 per PMI siano accesi. Eventuali server collegati non alla core accesi, si possono accendere anche adesso (i server si possono accendere contemporaneamente). Lo switch KVM CAT5 per PMI emula un mouse e una tastiera per ciascuna porta e consente al server di eseguire un'inizializzazione normale.

Il server collegato alla porta "1" sare visualizzato sul monitor. Accertarsi che tastiera, monitor e mouse funzionino correttamente. Controllare tutte le porte occupate per verificare che tutti i server siano collegati e rispondano correttamente. Se si riscontrasse un erre, controllare i cavi collegati al server in questione e riavviare. Se il problema persistsente, videere la sezione di Rilevazione e Risoluzione delle Anomalie in questo manuale.

A Anything's pounti la console ed i server sono collegati allo switch KVM CAT5 per PMI e sono pronti ad essere utilizzati. I server collegati possono essere selezionati mediante i selettori di porta ad accesso diretto previsti sul pannello anteriore dello switch KVM CAT5 per PMI, utilizzato l'On-Screen Display oppureattraverso i tasti di scelta rapida della tastiera della console. Trascorreranno circa 1-2 secondi prima che il segnale video venga ripristinato\ dop lo accensione dei server. Viene eseguita inoltre una risincronizzazione dei segnali del mouse e della tastiera. Si tratta di un'operazione normale che assicura che venga stabilita una sinceronzazione appropriata tra la console e i server collegati.

Selezione di un server o di un BANCO tramite i tasti di selezione rapida

Per passare alla porta precedente o successiva con le semplici sequenze di tasti, utilizzato il tasto "Scroll Lock" seguito dai tasti freccia "Su" e "Giu". Per trasmettre i comandi allo Switch KVM CAT5 per PMI, premere il tasto "Scroll Lock" per due volte in un intervallo di due secondi. Lo Switch KVM CAT5 per PMI émetterà un segnale acustico per confirmare l'avvenuta selezione della modalità di selezione rapida. . Quindi, premere il tasto freccia "Su", lo switch KVM CAT5 per PMI passera alla porta successiva. Premere il tasto freccia "Giù" per passare alla porta precedente. (Vedere lo schema in basso.)

Nel caso della configurazione a switch singolo (senza configurazione in Cascata degli switch KVM), si vuo passare direttamente a qualsiasi porta inserendo il numero a due cifre della porta alla quale si desidera accedere. Ad esempio, premendo "Scroll Lock", "Scroll Lock", "02", lo switch KVM CAT5 per PMI passera al server della porta 2 collocato sul BANCO 00.

(Far riferimento allo schema in basso.)

Nel caso gli switch siano configurati in struttura daisy-chain, si più passare da un BANCO all'altro (switch KVM) premendo "Scroll Lock", "Scroll Lock", "Page Up" per passare al BANCO precedente. Premere "Scroll Lock", "Scroll Lock", "Page Down" per passare al BANCO successivo. (Vedere lo schema in basso.)

Nel caso gli switch siano collegati in Cascata, si può passare direttamente ad una porta qualiasi di un BANCO qualiasi premendo "Scroll Lock", "Scroll Lock", indirizzo BANCO e numero di porta. Ad esempio, se si preme "Scroll Lock", "Scroll Lock" e "03", "05", si attiva il server sul BANCO 03, porta 5. (Vedere lo schema in basso.)

NOTA: si hanno a disposizione circa cinque secondi per completare ciascuna sequenza di selezione rapida.

Vedere a pagna 36 le istruzioni su come modificare il tasto di attivazione della selezione rapida.

Selezione di un server utilizzando i selettori di porta ad accesso diretto

Si più selezionare direttemente quale server controllare premendo il selettore ad accesso diretto della porta accanto alla rispettiva porta. Il LED si illuminerà per indicare la porta attualmente selezionata. Se si stanno installando diversi switch KVM CAT5 per PMI in Cascata, utilizzato il tasto di scorrimento BANCO che si trovava sul pannello anteriore dello switch KVM primario per accedere ad altri server collegatiagli switch KVM secondari.

Selezione di un BANCO utilizzato i pulsanti discorrimento

Premendo i pulsanti di scorrimento "BANK +" e "BANK -" dello switch KVM primario sare possibile alternare tra gli switch KVM CAT5 per PMI collegati in Cascata. Premendo entrambi i pulsanti contemporaneamente si eseguirà il reset dello Switch KVM CAT5 per PMI.

Il pulsante "BANK +" consente di passare al BANCO successivo. Ad esempio, se ci si trova sullo switch primario (BANCO 00) e si desidera controllare i server sul BANCO 02, premendo il pulsante "BANK +" si passera al BANCO 02. Come impostazione predefinita, il primo server attivo sare visualizzato sul monitor della console. Utilizzare i selettori di porta ad accesso diretto per passare al server desiderato sul BANCO 02.

Il pulsante "BANK -" consente di passare al BANCO precedente (ad esempio se ci si trova sul BANCO 02 e si desidera controllare i server nel BANCO 01). Premendo il pulsante "BANK -" si passa a BANCO 01. Come condizione predefinita, nel monitor della consoleiene visualizzato il primo server attivo. Utilizzare i selettori porta ad accesso diretto per passare al server desiderato sul BANCO 01.

Modalità Autoscan

La funzione AutoScan consente di impostare lo switch KVM CAT5 per PMI in modo tale da poter eseguire la scansione ed il controllo delle attività di tutti i computer collegati, uno per uno. Lo switch KVM CAT5 per PMI rimane impostato su un server per un numero di secondi predefinito prima di passare al server successivo. L'intervallo di tempo assegnato ad agli server si può define o regolaretramiteile menu OSD (vedere la sezione "Intervaldo scansione").

Quando lo switch KVM CAT5 per PMI si trovato in modalità AutoScan, si trovava in modalità di sola visualizzazione (View-Only). Questo significata che i valori immessi dalla console (tastiera e mouse) non vengono trasmessi al server selezionato. Cancellare la funzione AutoScan per riprendere il controllo del server.

Per attivare la funzione AutoScan, premere il pulsante AutoScan sullo switch KVM CAT5 per PMI. Si può essere attivare la funzione AutoScan alla tastiera premendo "Scroll Lock", "Scroll Lock", barra spaziatrice, "F4".

Per disattivare la funzione AutoScan, premere un pulsante qualsiasi del pannello frontale oppure un taste qualsiasi della tastiera.

NOTA: in modalità AutoScan non è previsto il controllotramite mouse o tastiera. Questo accorgimento è necessario per evitare errorsi di dati e sincronizzazione. Se I'utente stesse utilizzato il mouse o la tastiera quando lo switch KVM CAT5 per PMI esegue la commutatione tra una porta e I'altra, il flusso di dati potrebbe interrompersi e causare un movimento confuso del mouse e/o l'insertimento di caratteri sbagliati alla tastiera.

ON-SCREEN Display

Il menu delle funzioni On-Screen Display consente diambiare server, assegnare nuovi nomi ai propri per server, attivare e disattivare la funzione AutoScan, impostare l'intervallo di scansione desiderato per l'AutoScan, attivare la funzione di protezione password e programmare i tasti di selezione rapida. Per accedere al menu On-Screen Display (OSD), premere "Scroll Lock", "Scroll Lock" e la barra spaziatrice. Comparirà immediamente la schermata di introduzione al menu OSD. Questa schermata di menu principale viene generata dallo switch KVM CAT5 per PMI e non interferisce con il funzionamento del server, del sistema operativo o del software.

Pagina principale del menu OSD

menu OSD principale visualità il BANCO attualmente selezionato e i server collagenati a tale BANCO. Se nella propria configurazione è stato previsto un unico switch KVM CAT5 per PMI, il menu OSD visualità "BANK 00". Un simbolo " " serve ad indicare che il server collegato è alimentato. Se il menu OSD non visualità il simbolo " " per un server collegato è alimentato, è necessario resettare lo switch KVM CAT5 per PMI per rilevare nuovamente il server. A tale scopo, premere contemporaneamente i pulsanti "BANK +" e "BANK -" sul pannello anterio.

Comandi della tastiera per il menu OSD

(↓↑)	Spostarsi tra server diversi nella stesso BANCO
(Pagina Su/Pagina Giù)	Selezionare il BANCO successivo o precedente
(Insert)	Evidenziare il nome del server da modificare
(Invio)	Alternare tra i server
(Tab)	Aprire la pagnia “Function/Help” (Funzione/Guida)
(Esc)	Uscire dal menu On-Screen Display

Per alternare da un server all'altro utilizzato il menu OSD, utilizzato i tasti freccia della tastiera e spostarsi fino al server desiderato, quando premere il tasting "ENTER" (Invio). Un significolo "↓" indica quale sia il server al quale si sta accedendo alla console. Per selezionare un BANCO diverso, premere il tasting "Page Up" o "Page Down" per selezionare il BANCO successivo o il BANCO precedente. Per cancellare il nome di un server, spostarsi con i tasti freccia fino al server desiderato, premere il tasting "Insert", digitare il nuovo nome e premere "ENTER" (Invio) per salvare l'insertimento. Si possono utilizzato fino a 15 caratteri per ciascun nome di server. Per aprire la pagina "Setup" (Configurazione) premere il tasting "Tab". Per uscire dal menu On-Screen Display, premere il tasting "ESC".

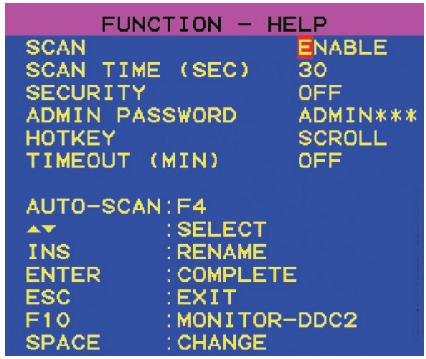

Pagina Function/Help (Funzione/Guida)

La pagina "Function/Help" (Funzione/Guida) consente di impostare gli intervalli di tempo per la funzione AutoScan e l'intervallo di visualizzazione OSD, attivare la funzione di protezionetramite password e programmare i tasti di selezione rapida.

Comandi su tastiera della Pagina Function/Help (Funzione/Guida)

(F4)	Attivazione AutoScan
(↓↑)	Passaggio al campo successivo
(Insert)	Evidenziare ilcampo da modificare
(Esc)	Tornare al menu OSD principale
(F10)	Programmare le impostazioni di monitoraggio DDC2 per tutti i moduli di interfaccia server
(Spazio)	Modificare le opzioni rispetto alcampo selezionato

Scan

Serve a specificare se la funzione AutoScan sia attivata o meno. Per attivare e disattivare la funzione AutoScan, utilizzato i tasti freccia per passare al Campo "Scan" e premere la barra spaziatrice.

Scan Time

Serve a specificare l'intervallo di tempo durante il quale lo switch KVM CAT5 per PMI rimarrà impostato su un server prima di passare al server successivo nelle si trova in modalità AutoScan. L'intervallo di scansione può essere impostato su un valore qualsiasi compreso tra 5 e 99 secondi. Per cancellare l'intervallo di scansione, utilizzare i tasti freccia per passare al Campo "Scan Time" e digitare l'intervallo di tempo desiderato (in secondi).

Security

Questa funzione consente di abilitare una password amministrazione per impedire ad eventuali utenti non autorizzati da acceder e al menu OSD. Per attivare e disattivare la funzione Protezione, utilizzato i tasti freccia per passare al Campo "Security" e premere la barra spaziatrice.

Admin Password

Consente di specificare la password amministratore necessaria ad accedere al menu

OSD quando la funzione Protezione è abilitata. Per impostare la password, utilizzato i tasti freccia per passare al Campo "Admin Password" e digitare la password desiderata. Per la password si possono utilizzato fino a otto caratteri maiuscoli. Per i caratteri della password non viene fatta distinzione fra maiuscole e minuscole. Premere "Esc" oppure utilizzato i tasti freccia per passare da un Campo all'altro e salvare la password. Utilizzato il tasto "Indietro" per cancellare la password.

Hot Key

Serve a stabilire quale tasto utilizzato per lanciare i comandi di scelta rapida. Si può scegliere tra quattro opzioni: "Scroll Lock", "Print Screen", "Left Ctrl", e "F12". Il tasto predefinito per tutti i comandi di selezione rapida è "Scroll Lock" (vedere la sezione "Comandi di selezione rapidatramite la tastiera" di seguito). Per stabilire un tasto diverso per l'avvio dei comandi di selezione rapida,utilizzare i tasti freccia per passare al Campo "Hot Key" e premere la barra spaziatrice sino a trovare il tasto preferito, quandi premere "Enter" (Invio) per salvare la voce.

Timeout

Serve a specificare l'intervaldo di tempo che può trascorrere prima che l'amministratore venga escluso dallo switch KVM (e collegato ai server) per mancato utilizzato da parte dell'utente. Per poter accedere nuovamente allo switch KVM dopo l'intervaldo scaduto, è sufficiente insere nuovamente la password amministrazione nella casella di connessione. La funzione Timeout è disponibile soltanto se la funzione di protezione è attivata. Gli intervalli si possono impostare su un valore qualsiasti compreso tra 1 e 99 minuti. Per modificare l'intervallo, utilizeszare i tasti freccia per spostarsi, digitare l'intervallo di tempo desiderato e premere "Enter" (Invio) per salvare il valore inserito. Disattivando la funzione Security (Protezione), la funzione Timeout si disattiverà automaticamente.

NOTA: in presenza di eventuali switch KVM secondari collegati e se le impostazioni AutoScan time e Timeout sono state eseguite per lo switch KVM primario, le stesse impostazioni varrannoanche per tutti gli switch KVM secondari.

Funzione monitor DDC2

Questa funzione consente al monitor della console di informare la scheda video del server rispetto alle sue proprietà, tra le quali la risoluzione massima è l'intensità dei colori. La scheda video quindi regolarà di conseguenze le impostazioni del monitor. Questo consente al monitor di utilizzare le migliorie impostazioni per ciascun server collegato allo switch KVM CAT5 per PMI. Per leggere le informazioni DDC2 dal monitor e programmarlo per tutti i moduli di interfaccia server collegati, premere “F10”. Ogni volta che il monitor subirà una modificà, sare necessario premere di nuovo il tasto “F10” per programmare le nuove informazioni DCC nei moduli di interfaccia server.

Tasti di selezione rapida della tastiera

Di seguito è riportato un elenco completo dei comandi di selezione rapida utilizzabili con lo switch KVM CAT5 per PMI:

SL, SL, Freccia Su	Per commutare alla porta ATTIVA PRECEDEDENTE
SL, SL, Freccia Giù	Per commutare alla porta ATTIVA SUCESSIVA
SL, SL, Pagina Su	Per passare al BANCO PRECEDEDENTE (come impostazione predefinita, selezione la prima porta attiva del BANCO)
SL, SL, Pagina Giù	Per passare al BANCO SUCESSIVO (come impostazione predefinita, selezione la prima porta attiva del BANCO)
SL, SL, Y	Passa direttamente alla PORTA Y del BANCO 00 (configurazione a switch singolo) da Y=01 a 16
SL, SL, X, Y	Passa direttamente alla PORTA Y del BANCO X (configurazione daisy-chain) (da X=00 a 15) (da Y=01 a 04 per F1DA104T) (da X=00 a 15) (da Y=01 a 08 per F1DA108T) (da X=00 a 15) (da Y=01 a 16 per F1DA116T)
SL, SL, barra spaziatrice, F10	Monitor DDC2 (identifica le impostazioni del monitor)
SL, SL, barra spaziatrice	Attivare il menu On-Screen Display
SL, SL, F4	Abilitare la modalità AutoScan (fare riferimento al pulsante AutoScan)

NOTA: si hanno a disposizione circa cinque secondi per completare ciascuna sequenza di selezione rapida.

Combinazioni di tasti Sun

La tastiera PS/2 collegata allo switch KVM CAT5 per PMI non supporta la tastiera Sun per l'ecuzione di alcune specifiche funzioni previste nelsysteme operativo Sun. Quando un modulo di interfaccia server USB o Sun è collegato ad un server Sun, il modulo di interfaccia server emula i tasti Sun utilizzando una serie di combinazioni chiamate Tasti Combo. Vedere la tabella in basso.

TastoSun	Tasto Combo
Stop	Ctrl sinistro + Alt + F1
Props	Ctrl sinistro + Alt + F3
Lato anteriore	Ctrl sinistro + Alt + F5
Apri	Ctrl sinistro + Alt + F7
Trova	Ctrl sinistro + Alt + F9
Ancora	Ctrl sinistro + Alt + F2
Cancella	Ctrl sinistro + Alt + F4
Copia	Ctrl sinistro + Alt + F6
Incolla	Ctrl sinistro + Alt + F8
Taglia	Ctrl sinistro + Alt + F10
Guida	Ctrl sinistro + Alt + F11
Componi	Tasto applicazione oppure Ctrl sinistro + Alt + tasto *
Crescente	Bloc scorr
Volume Su	Ctrl sinistro + Alt + tasto -
Volume Giù	Ctrl sinistro + Alt + tasto +
Muto	Ctrl sinistro + Alt + F12
Tasto Sun ◆ sinistro	Tasto sinistro Windows
Tasto Sun ◆ destro	Tasto destro Windows
Alt-Graph	Alt destro o Alt Gr
Stop A	Ctrl sinistro + Alt + 1

Aggiornamento del firmware

Lo switch KVM CAT5 per PMI preve de un firmware di aggiornamento rapido per garantire la compatibilità con i più recenti dispositivi e server. Gli aggiornamenti del firmware sono disponibili Gratisamente per tutte la durata dello switch KVM SMB CAT5.

Per eseguire l'aggiornamento del firmware, scaricare il rispetto file e la utility dal除去 www.belkin.com/support/. La utility vi guiderà atraverso il processo di aggiornamento del firmware sullo Switch KVM CAT5 per PMI.

ATTENZIONE! Si consiglia vivamente di aggiornare il proprio firmware soltanto se si rilevano problemi di mouse e tastiera legati allo Switch KVM CAT5 per PMI, in quanto la riconfigurazione del software potrebbeicomportare alcuni problemi funzionali inaspettati. Per ricevere supporto, contattare l'Assistenza Tecnica Belkin.

Per aggiornare il firmware sono necessari:

1. Un server a parte con installato Windows 2000 oppure XP. Questo server non deve essere collegato alle porte server dello Switch KVM CAT5 per PMI.
2. Una porta serialle disponibile sul server.
3. Un cavo flash serialle specifico (da DB9 maschio a RJ11; compreso nella confezione) che si colleghi tra lo Switch KVM CAT5 per PMI ed il server.

Quali sono i sistemi operativi supportati dallo Switch KVM CAT5 per PMI?

Lo Switch KVM CAT5 per PMI supporta qualsiasiistema operativo che giri su una piattaforma PS/2 e USB. I sistemi operativi comprendero, tra gli altri, DOS, Windows 95/98/2000/Me/NT/XP/2003 Server, Sun, Linux e Mac OS.

Cosa significa possibilità di aggiornamento flash?

La funzione di aggiornamento flash consente di aggiornare il firmware dello Switch KVM CAT5 per PMI in un qualsiasi momentotramite una simplice connessione seriala. La capacité di aggiornamento garantisce che lo Switch KVM CAT5 per PMI sia sempre aggiornato con la più recente versiona a livello di funzioni e potenziamenti disponibile sul mercato. Vedere la sezione "Aggiornamento del firmware" in quello Manuale Utente a pagna 40 per ulteriori informazioni.

Lo Switch KVM CAT5 per PMI supporta Microsoft IntelliMouse?

Lo Switch KVM CAT5 per PMI supporta i mouse Microsoft, Logitech®, Kensington®, ecc., e Belkin. Contattare l'Assistenza Tecnica Belkin per eventuali problemi di compatibilità che si dovessero riscontrare.

Come avviene la commutazione tra le porte mediante lo Switch KVM CAT5 per PMI?

Lo Switch KVM CAT5 per PMI supporta tre tipologie di selezione della porta. L'utente può scegliere i server utilizzando alcune sequenze rapide predefinite,tramite il menu On-Screen Display,oppure cui accedere in maniera. independente alla porta desiderata premendo i selettori di accesso diretto alla porta

A quale distanza si può tenere il server dallo Switch KVM CAT5 per PMI?

Lo Switch KVM CAT5 per PMI si può collocare ad una distanza massima di 30 metri dal server.

Qual è la risoluzione video massima supportabile dallo Switch KVM CAT5 per PMI?

Il circuito video avanzato dello Switch KVM CAT5 per PMI supporta una risoluzione massima di 1600x1200 a 75Hz. Aumentando la lunghezza del cavo dello Switch KVM CAT5 per PMI ai server si viene a create una minore risoluzione.

L'utilizzo dello Switch KVM CAT5 per PMI richiede l'installazione di quale software?

No, lo Switch KVM CAT5 per PMI non richiede l'installazione di alcun driver o software nei server. E' sufficiente collegare tutti i server allo KVM SMB CAT5 utilizzando i moduli di interfaccia server e quindi collegare una tastiera, un monitor ed un mouse alla porta della console, a quello punto lo switch è primo all'uso.

Lo Switch KVM CAT5 per PMI richiede un adattatore CA?

Si, per funzionare correttamente lo Switch KVM CAT5 per PMI richiede un adattatore di corrente da 5 volt, 1 ampere.

Posso utilizzato lo Switch KVM CAT5 per PMI soltanto per commutare i segnali video?

No, i moduli di interfaccia server devono essere collegati ad entrambe le porte video e tastiera/mouse dei server. I moduli di interfaccia server devono essere alimentati dalle porte PS/2, USB, o Sun miniDIN8 dei server per poter funzionare.

Posso utilizezare lo Switch KVM CAT5 per PMI sul mio server Sun che supporta lo standard USB?

Si, lo Switch KVM CAT5 per PMI funziona con qualsiasi server che supporti lo standard USB.

Lo Switch KVM CAT5 per PMI supporta Linux?

R: Si, Io Switch KVM CAT5 per PMI funzione con Red Hat® ed altri distribuzioni Linux configurate per supportare gli standard PS/2 o USB.

Qual è la durata della garanzia dello Switch KVM CAT5 per PMI?

Lo Switch KVM CAT5 per PMI è coperto da una garanzia limitata di cinque anni.

Il mio server non si avvia quando collegato allo Switch KVM CAT5 per PMI ma funzione bene se collego la tastiera, il video ed il mouse direttamente al server.

• Accertarsi che i cavi di tastiera e mouse siano collegati a fondo tra il modulo di interfaccia server ed il server.
• Accertarsi che i cavi della tastiera e del mouse non siano incrociati.
• Verificare la connessione del cavo CAT5.

Sul mio monitor appaiano immagini offuscate, ombreggiate e confuse.

• Accertarsi che tutti i cavi del video siano inserti correttamente nel Modulo di Interfaccia Server.
• Accertarsi che il monitor utilizzato supporti la risoluzione e l'intervallo di aggiornamento del server.
• Ridurre la risoluzione video del monitor.
• Accertarsi che la lunghezza del cavo non superi 30m.
• Accertarsi che la schedra grafica utilizza supporti la risoluzione e l'intervallo di aggiornamento del server.
• Collegare il monitor direttamente al server con il quale si stanno sperimentando gli inconvenienti per Vedere se il problema persistsente.

Sul mio monitor appeare una schermata nera.

• Accertarsi che tutti i cavi video siano inserti correttamente.
• Accertarsi che il cavo della tastiera sia collegato ed inserito correttamente tra il server ed il modulo di interfaccia server per la porta giusta.
• Collegare il monitor direttamente al server per accertarsi che il monitor funzioni correttamente.

Il server non rileva una tastiera e in fase di avvio ricevo un messaggio di erreore tastiera.

• Accertarsi che il cavo della tastiera sul modulo di interfaccia server sia completenesse collegato al server. Serrare eventuali collegamenti lenti.
• Se si stesse'utilizzando un software per tastiera fornito con la tastiera stessa, disinstallarlo ed installare nuovamente il driver per tastiera standard Microsoft

Perdo il mouse quando passo ad una porta diversa.

• Accertarsi che il mouse utilizzato sua collegato correttamente alla porta della console dello Switch KVM CAT5 per PMI.
• Accertarsi che il cavo del mouse sul modulo di interfaccia server sia completeness colleague al server. Serrare eventuali collegamenti lenti.
• Se si stesse utilizzando un driver per il mouse fornito con il mouse stesso, disinstallarlo ed installare nuovamente il driver per mouse standard Microsoft.
• Accertarsi che il mouse funzioni quando viene collegato direttamente al server.
• Se il server stesse uscendo alla modalità stand-by, attendere un minuto prima di verificare il funzionamento del mouse.
• Disattivare gli schemi di gestione della corrente sul PC con il quale si stanno verificando i problemi.
• Provare un mouse diverso.

Il mouse non viene rilevato in fase di avvio.

• Controllare i cavi ed accertarsi che siano inserti correttamente.

Il server si avvia, ma il mouse non funziona.

• Accertarsi che il mouse sia collegato correttamente.
• Accertarsi che il mouse funzioni quando viene collegato direttamente al server. Per esquire questa prova potrebbe essere necessario riavviare ilsystema.
• Proyare un mouse diverso.

Quando passo da una porta all'altra, il movimento del mouse risultata assolutamente confuso.

• Accertarsi che non siano installati più di un driver del mouse. Accertarsi che il driver sia adatto ad un mouse standard PS/2 o ad un mouse compatibile con i server Microsoft PS/2.
• Accertarsi che non siano installati altri driver del mouse nei file "CONFIG.SYS" oppure "AUTOEXEC.BAT".
• Evitare di spostare il mouse o premere il pulsante del mouse durante il passaggio da una porta all'altra sullo Switch KVM CAT5 per PMI.
• Smettere di muovere il mouse, attendere cinque secondi e muovere il mouse di nuovo. Il modulo di interfaccia server sincronizzera automaticamente il movimento del mouse.

USB

Sto collegando il modulo di interfaccia server USB al mio server USB e la mia tastiera e mouse non funzionano.

• Prima di collegare il modulo di interfaccia server USB, accertarsi che il driver HID USB sia installato su ciasmun server. (Per installare il driver HID USB, collegare un mouse USB ed una tastiera USB al server. Un sistema operativo Windows dovrebbe installare questi driver in maniera automatica.)

Alcuni dei tasti della mia tastiera non funzionano correttamente quando utilizzato un server Mac.

• Se si stesse utilizzato una tastiera per PC su un sistema Mac, alcuni tasti opzionali della tastiera PC potrebbero venire invertiti. Tutti i tasti principali funzioneranno come previsto.

In questo Manuale Utente vengono utilizzate le seguenti definizioni:

AutoScan: Una modalità di funzionamento in cui lo switch KVM esegue una ricerca da una porta all'altra, in maniera continua, secondo la configurazione dell'utente.

BANCO: L'indirizzo di uno switch KVM collegato in Cascata (da 0 a 15, impostato dal commutatore tipo DIP switch).

Console: Un terme unico che comprende tastiera, monitor video e mouse collegati ad uno switch KVM.

Porta console: Le prese per collegare la console allo switch KVM.

Comandi: Quando si tratta della commutazione tra le porte, "comandi" indica che la console è in grado di inviare i comandi al server. La trasmissione dei comandi richiede cheanche la console sia impostata sulla porta e la stia visualizzando.

Collegamento in Cascata: Una configurazione realizzata con diversi switch KVM collegati tra loro in series. Una struttura composta da diversi switch KVM in Cascata utilizza le impostazioni comuni per consentire l'esecuzione di interazioni continue e complesse tra diverse console per garantire il controllo su numeroisi server diversi.

DDC: Abbreviazione di Display Data Channel, uno standard VESA che consente la communicates tra un monitor ed un adattatore video. Utilizzando lo standard DDC, un monitor è in grado di informare la schedà video di un computer rispetto alle sue proprietà, tra le quali la risoluzione massima e l'intensità dei colori, per garantire che all'utente vengano offerte delle valide opzioni di configurazione del display.

HID:Human Interface Device, un dispositivo USB che comprende tastiere e mouse.

KVM: Letteralmente "Keyboard Video Mouse" (tastiera, video, mouse), quello terminé fa riferimento alla Tecnologia che consente di controllare due o più computertramite una tastiera, un monitor video ed un mouse. Alcuni switch basati sulla Tecnologia KVM consentono la condivione di altre periferiche, quali altoparlanti, microfoni e stampanti.

Switch KVM: Un disposizione che consente ad un utente di accedere e controllare diversi server da un'unica console. Precede almeno una porta per la console e diverse porte per i server.

OSD: On-Screen Display, un'interfaccia grafica che può essere'utilizzata dall'utente per controllare e configurare lo switch KVM.

Porta: Una presa di interfaccia su un serverattraverso la quale si può collegare un dispositivo o il cavo di un dispositivo.

Switch KVM primario: Lo switch KVM collegato alla console e impostato sul BANCO con indirizzo 00.

Switch KVM secondario: Qualsiasi switch KVM collegato in Cascata allo switch KVM primario e impostato sull'indirizzo di BANCO 01-15 (ed al quale non è collegata nessuna console).

Dichiarazione FCC

Dichiarazione di conformità con le norme FCC per la compatibilità elettromagnetica

Noi sottoscritti, Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo molto la nostra piena responsabilità che i prodotti:

F1DP104A, F1DP108A, F1DP116A,

ai quali esta dichiarazione fa riferimento,

sono conformi alla Parte 15 delle norme FCC. Le due condizioni fondamentali per il

funzionamento sono le seguenti: (1) il dispositorio non deve causare interferenze dannose e (2)

il dispositorio delve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi sottoscritti, Belkin Corporation, dichiariamo sotto la nostra piena responsabilità che i prodotti F1DP104A, F1DP108A, F1DP116A ai quali esta dichiarazione fa riferimento, sono realizzati in conformità allo Standard sulle Emissioni EN550022 e alla Norma di Immunità EN550024, nonché gli standard LVP EN61000-3-2 e EN61000-3-3.

ICES

Questo apparecchio digitale di classe B è conforme allo standard canadese ICES-003. Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Garanzia limitata di cinque anni sul prodotto Belkin Corporation

Belkin Corporation garantisce che, per il periodo di validità della garanzia, quello prodotto non presenterà difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provvedera, a propria discrezione, a riparare o sostuire il prodotto Gratisamente, a condizione cheesso sua restituito entro il periodo di garanzia, con le spesse di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. Potrebbe venire richiesta la prova di acquisto. Questa garanzia non sareva valida nel caso il prodotto sia stato danneggiato accidentallmente, per abuso, uso non corretto o non conforme, qualora sia stato modificato perché il permesso scritto di Belkin, o nel caso in cui il numero di serie Belkin fosse stato cancellato o reso illeggibile.

LA GARANZIA ED I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ORALE CHE SCritto, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITÀ O IDONEITA AD UN PARTICOLARE SCOPO.

Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia.

BELKIN DECLINA QUALSIASI RESPONSABILITA' PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRETTI O INDIRETTI DOVUTI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITA', DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Alcuni Stati non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilita per i danni accidentali, pertanto i limiti di escludione di cui sopra potrebbero non fare al caso vostro. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che possono variate di stato in stato.
