SI850A-5 - Forno SMEG - Manuale utente e istruzioni gratuiti

Marca	SMEG
Modello	SI850A-5
Tipo di prodotto	Forno da incasso elettrico
Larghezza	59,5 cm
Altezza	59,5 cm
Profondità	56,8 cm
Peso	28 kg
Capacità	75 litri
Alimentazione	Elettrico 220-240 V, 50/60 Hz
Potenza massima	3000 W
Classe di efficienza energetica	A
Funzioni principali	Cottura statica, ventilata, grill, grill ventilato, pizza, sbrinamento
Temperatura massima	250 °C
Timer	Digitale con arresto automatico
Illuminazione	Interna
Pulizia interna	Smalto antibatterico facile da pulire
Sicurezza	Blocco bambini, raffreddamento assistito
Installazione	Da incasso
Garanzia	2 anni

Domande frequenti - SI850A-5 SMEG

Come si installa correttamente il forno SI850A-5?

Per l'installazione, assicurarsi che l'incasso abbia le dimensioni indicate nel manuale. Il forno deve essere inserito in una nicchia ventilata, collegato alla rete elettrica da un tecnico qualificato e rispettare le distanze minime dai mobili. Il collegamento elettrico deve avvenire a regola d'arte.

Come si esegue la prima accensione?

Alla prima accensione, impostare la funzione cottura ventilata a 200°C per circa 30 minuti, senza alimenti, per eliminare l'odore di nuovo. Successivamente, lasciare raffreddare e pulire le superfici interne con un panno umido.

Come si utilizza la funzione grill?

La funzione grill è adatta per gratinare e dorare. Impostare la temperatura desiderata (in genere 200-250°C) e posizionare il cibo sulla griglia alta. Si consiglia di sorvegliare la cottura per evitare bruciature.

Come si puliscono le superfici interne del forno?

Le pareti interne sono rivestite di smalto antibatterico e possono essere pulite con un panno in microfibra e un detergente delicato non abrasivo. Per lo sporco ostinato, utilizzare la funzione di pulizia pirolitica se disponibile (non specificato) o lasciare ammollo.

Cosa fare se il forno mostra un codice di errore?

Se compare un codice err, scollegare il forno dalla rete per qualche minuto e ricollegarlo. Se il problema persiste, contattare l'assistenza tecnica autorizzata SMEG, specificando il modello e il codice visualizzato.

Come si imposta il timer?

Per impostare il timer, premere il simbolo dell'orologio, regolare l'ora con le manopole o i tasti + e - e confermare. Il timer può funzionare come promemoria o per arrestare la cottura in modalità automatica.

Come si disattiva la sicurezza bambini?

La funzione blocco pannello (key lock) si attiva mantenendo premuto il tasto di blocco per alcuni secondi. Per disattivarla, ripetere l'operazione. Consultare la sezione sicurezza del manuale per i dettagli.

Perché il forno non si riscalda?

Verificare che l'alimentazione elettrica sia presente, che la porta sia chiusa correttamente e che il fusibile non sia scattato. Controllare anche che la manopola o i tasti di funzione siano posizionati correttamente. Se il problema persiste, chiamare il servizio assistenza.

Quali accessori sono inclusi nel forno?

Il forno è fornito con una teglia, una griglia e un libretto di istruzioni. Alcuni modelli possono includere anche una guida telescopica o uno spiedo, ma dipende dalla versione acquistata.

Come si può risparmiare energia durante la cottura?

Utilizzare la modalità ventilata per cuocere su più livelli, preriscaldare solo quando necessario, non aprire la porta inutilmente e sfruttare il calore residuo spegnendo il forno pochi minuti prima della fine della cottura.

MANUALE UTENTE SI850A-5 SMEG

1. AVVERTENZE PER LA SICUREZZA E L'USO ____ 4
2. INSTALLAZIONE 6
3. DESCRIZIONE DEI COMANDI 10
4. USO DEL FORNO 16
5. ACCESSORI DISPONIBILI 17
6. CONSIGLI DI COTTURA 18
7. PULIZIA E MANUTENZIONE 24
8. MANUTENZIONE STRAORDINARIA 26

ISTRUZIONI PER L'INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell'apparecchio.

ISTRUZIONI PER L'UTENTE: indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell'apparecchio.

1. AVVERTENZE PER LA SICUREZZA E L'USO

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL'APPARECCHIO. OCCORRE CONSERVARLO INTEGRO E A PORTATA DI MANO PER TUTTO IL CICLO DI VITA DEL FORNO. CONSIGLIAMO UNA ATTENTA LETTURA DI QUESTO MANUALE E DI TUTTE LE INDICAZIONI IN ESSO CONTENUTE PRIMA DI UTILIZZARE IL FORNO. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE DIRETTIVE CEE ATTUALMENTE IN VIGORE. L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: COTTURA E RISCALDAMENTO DI CIBI; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI INDICATI.

NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI DALL'IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA DIFFERENZIATA.

È OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

IN CASO DI COLLEGAMENTO ALLA RETE ELETTRICA TRAMITE PRESA E SPINA ENTRAMBE DOVRANNO ESSERE DELLO STESSO TIPO E ANDRANNO COLLEGATE AL CAVO DI ALIMENTAZIONE IN CONFORMITÀ ALLE NORME IN VIGORE.

LA PRESA DOVRÀ ESSERE ACCESSIBILE AD APPARECCHIO INCASSATO.

NON STACCARE MAI LA SPINA TIRANDONE IL CAVO.

NON OSTRUIRE LE APERTURE, LE FESSURE DI VENTILAZIONE E DI SMALTIMENTO DEL CALORE.

SUBITO DOPO L'INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO DEL FORNO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE. IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L'APPARECCHIO DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI ASSISTENZA TECNICA.

NON TENTARE MAI DI RIPARARE L'APPARECCHIO.

Presentazione

AL TERMINE DI OGNI UTILIZZO DEL FORNO, VERIFICARE SEMPRE CHE LE MANOPOLE DI COMANDO SIANO IN POSIZIONE "ZERO" (SPENTO).

NON IMMETTERE MAI OGGETTI INFIAMMABILI NEL FORNO: QUALORA VENISSE INCIDENTALMENTE ACCESO POTREBBE INNESCARSI UN INCENDIO.

DURANTE L'USO L'APPARECCHIO DIVENTA MOLTO CALDO. FARE ATTENZIONE A NON TOCCARE GLI ELEMENTI RISCALDANTI ALL'INTERNO DEL FORNO

LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI MATRICOLA E LA MARCATURA SI TROVA VISIBILMENTE POSIZIONATA SULLA CORNICE DELLA PORTA FORNO. LA TARGHETTA NON DEVE MAI ESSERE RIMOSSA.

L'APPARECCHIO È DESTINATO ALL'USO DA PARTE DI PERSONE ADULTE. NON PERMETTERE A BAMBINI DI AVVICINARVISI O DI FARNE OGGETTO DI GIOCO.

QUESTO APPARECCHIO DISPONE DI CONTRASSEGNO AI SENSI DELLA DIRETTIVA EUROPEA 2002/96/CE IN MATERIA DI APPARECCHI ELETTRICI ED ELETTRONICI (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).

QUESTA DIRETTIVA DEFINISCE LE NORME PER LA RACCOLTA E IL RICICLAGGIO DEGLI APPARECCHI DISMESSI VALIDE SU TUTTO IL TERRITORIO DELL'UNIONE EUROPEA.

PRIMA DI METTERE IN FUNZIONE L'APPARECCHIO, È OBBLIGATORIO RIMUOVERE TUTTE LE ETICHETTE E I FILM PROTETTIVI CHE SI POSSANO TROVARE AL SUO INTERNO O ALL'ESTERNO.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

2. INSTALLAZIONE

2.1 Collegamento elettrico

Accertarsi che il voltaggio e il dimensionamento della linea di alimentazione corrispondano alle caratteristiche indicate sulla targhetta posta sulla cornice della porta forno. Questa targhetta non deve mai essere rimossa.

E' obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.

Se si utilizza un collegamento con spina e presa verificare che queste siano dello stesso tipo. Evitare l'utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.

Se si utilizza un collegamento fisso è necessario predisporre sulla linea di alimentazione dell'apparecchio un dispositivo di interruzione onnipolare con distanza d'apertura dei contatti uguale o superiore a 3 mm, situato in posizione facilmente raggiungibile e in prossimità dell'apparecchio.

Funzionamento a 230V\~: utilizzare un cavo tripolare di tipo H05RR-F / H05RN-F (cavo di 3 x 1.5 mm²).

L'estremità da collegare all'apparecchio dovrà avere il filo di terra (giallo-verde) più lungo di almeno 20 mm.

2.1.1 Forni con comandi piano

Nei forni muniti di comandi piano il cavo di alimentazione non viene fornito. E' necessario utilizzare un cavo in gomma H05RR-F o H05RN-F, nel posizionamento accertarsi che esso non venga a contatto con parti metalliche dell'involucro esterno dell'apparecchio.

Per accedere alla morsettiera togliere il carter posteriore dell'apparecchio svitando le relative viti. Se necessario modificare la disposizione dei ponti sulla morsettiera come mostrato in figura; quindi collegare i fili assicurandosi che quello di terra sia più lungo di almeno 20 mm. Fissare il cavo di alimentazione all'apparecchio tramite l'apposito pressacavo.

Funzionamento a 220-240V\~: utilizzare un cavo tripolare di tipo H05RR-F / H05RN-F (cavo di 3 x 4mm²).

Funzionamento a 380-415V2N\~: utilizzare un cavo tetrapolare di tipo H05RR-F / H05RN-F (cavo di 4 x 2.5 mm²).

Funzionamento a 380-415V3N\~: utilizzare un cavo pentapolare di tipo H05RR-F / H05RN-F (cavo di 5 x 1.5 mm²).

L'estremità da collegare all'apparecchio dovrà avere il filo di terra (giallo-verde) più lungo di almeno 20 mm.

2.2 Posizionamento del forno

L'apparecchio è predisposto per l'incasso in mobili di qualsiasi materiale purchè resistente al calore. Rispettare le dimensioni indicate nelle figure 1, 2, 3. Per posizionamenti sotto piani di lavoro attenersi alle dimensioni indicate in figura 1-3. Per posizionamenti sotto piani di lavoro ospitanti piani di cottura combinati, occorre rispettare una distanza minima dalla eventuale parete laterale di minimo 110 mm come indicato nella figura 1. Per posizionamenti a colonna attenersi alle dimensioni indicate in figura 1-2, tenendo presente che nella parte superiore/posteriore il mobile dovrà avere una apertura di 80-90 mm di profondità. Avvitare le 4 viti A all'interno della cornice (fig. 1).

Per installazioni sotto piano "top" assicurarsi che la parte posteriore/inferiore del mobile disponga di un'apertura simile a quella mostrata in figura 1 (rif. B). Per il posizionamento e fissaggio del piano di cottura, consultare le relative istruzioni allegate a quel tipo di apparecchio.

Non usare la porta come leva per inserire il forno nel mobile.

Non esercitare pressioni eccessive sulla porta aperta.

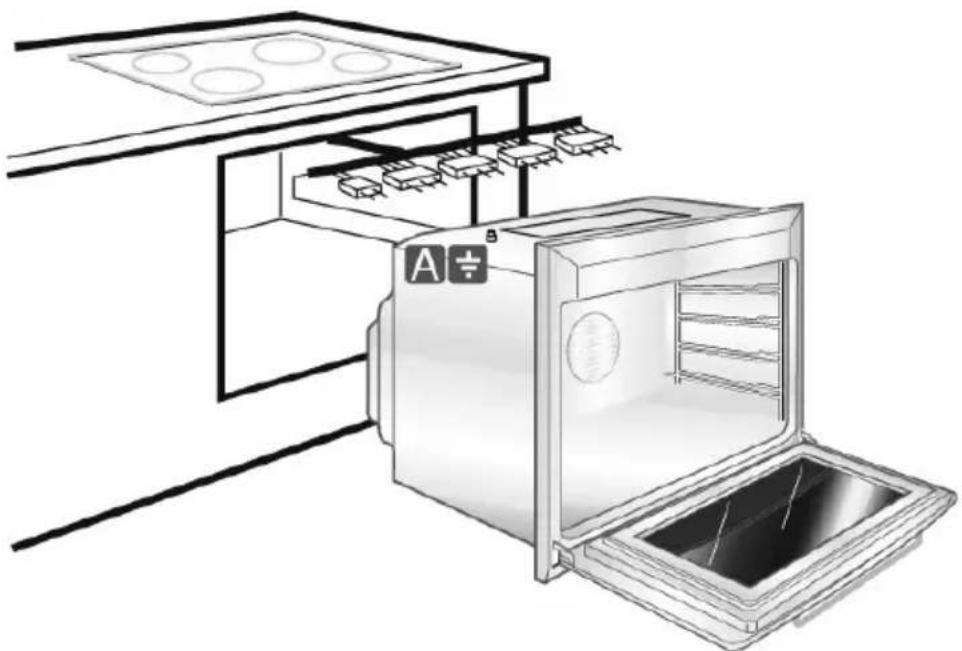

2.3 Collegamento piano-forno

Una volta installato, il piano di cottura combinato deve essere collegato con il forno. Introdurre il forno nell'incasso lasciando lo spazio necessario per eseguire le seguenti operazioni:

• collegare il cavo di terra (giallo-verde) del piano di cottura con il morsetto di terra A del forno (vedi figura);
• inserire i connettori del piano di cottura nelle apposite prese poste sul carter superiore del forno. La colorazione ed i simboli dei connettori devono corrispondere con quelli delle prese del forno;
• se il piano di cottura è dotato di un connettore per l'indicatore di calore residuo, questo deve essere inserito nella presa rimasta libera sul lato destro.

A questo punto è possibile terminare l'incasso del forno nel mobile facendo attenzione che il cavo di alimentazione segua il percorso ottimale e non rimanga a contatto con parti calde.

3. DESCRIZIONE DEI COMANDI

3.1 Il pannello frontale

Tutti i comandi e i controlli del forno sono riuniti sul pannello frontale.

MODELLO STATICO

MODELLO 6 FUNZIONI + COMANDI PIANO DI COTTURA

MANOPOLA SELETTORE FUNZIONI (forno statico)

La scelta della temperatura di cottura si effettua ruotando la manopola in senso orario sul valore desiderato, compreso tra 50° e 250°C.

Desiderando differenziare il riscaldamento si può inserire solo l'elemento riscaldante inferiore (→) o solo quello del grill ().

Al termine della rotazione si trova il simbolo che inserisce il motorino girarrosto e l'elemento riscaldante superiore grill.

MANOPOLA SELETTORE FUNZIONI

Ruotare la manopola in uno dei due sensi per scegliere una funzione tra le seguenti:

NESSUNA FUNZIONE IMPOSTATA

LUCE FORNO

ELEMENTO RISCALDANTE SUP. E INF.

ELEMENTO RISCALDANTE INFERIORE

ELEMENTO RISCALDANTE INF. + VENTILAZIONE

ELEMENTO GRILL + VENTILAZIONE

ELEMENTO RISCALDANTE SUP. E INF. + VENTILAZIONE

ELEMENTO RISCALDANTE VENITLATO

SCALDANTE VENTILATO + VENTILAZIONE

ELEMENTO RISCALDANTE SUP. E INF. + ELEMENTO RISCALDANTE VENTILATO

SCONGELAMENTO

MANOPOLA TERMOSTATO (forno multifunzione)

La scelta della temperatura di cottura si effettua ruotando la manopola in senso orario sul valore desiderato, compreso tra 50° e 250°C

MANOPOLA COMANDO PIANO DI COTTURA

Permette di regolare il riscaldamento al piano di cottura, ruotando la manopola in senso orario sul valore desiderato, compreso tra 2 e 12.

MANOPOLA COMANDO PIANO DI COTTURA CON DOPPIO RISCALDAMENTO

Permette di regolare il riscaldamento al piano di cottura nelle zone con doppio riscaldamento.

Ruotando la manopola in senso orario tra 2 e 12 si ottiene il riscaldamento solo all'interno del diametro piccolo.

Portando la manopola in corrispondenza del simbolo Ⓞ o Ce rilasciandola (questa torna sul 12) e si ottiene il riscaldamento di entrambi i diametri. Per regolare il riscaldamento, ruotare la manopola in senso antiorario sul valore desiderato.

Per tornare al solo riscaldamento all'interno del diametro piccolo, ruotare la manopola sulla posizione 0 e successivamente fra 2 e 12.

LAMPADA SPIA TERMOSTATO

L'accensione segnala che il forno è in fase di riscaldamento. Lo spegnimento indica il raggiungimento della temperatura prefissata.

L'intermittenza regolare segnala che la temperatura all'interno del forno è mantenuta costantemente sul livello impostato.

3.2 Orologio + contaminuti

3.2.1 Regolazione dell'ora

Per la messa a punto dell'ora esatta, premere o tirare (a seconda dei modelli) e ruotare in un senso orario la manopolina A.

3.2.2 Contaminuti

Per impostarlo girare la manopola “A” nei due sensi fino a che la la lancetta si trovi sul tempo desiderato (max 55. minuti). Una volta terminato il tempo impostato entrerà in funzione una suoneria che potrà essere disattivata riportando la lancetta sul simbolo 🔒 girando la manopola “A”. Il segnale acustico non interrompe il funzionamento del forno.

3.3 Orologio + contaminuti con fine cottura

Permette di selezionare la cottura manuale, il contaminuti o di impostare la durata di cottura.

La rotazione della manopolina A deve essere sempre fatta in senso ORARIO.

Attivare la funzione e la temperatura desiderate prima di impostare la durata della cottura.

3.3.1 Regolazione dell'ora

Per la messa a punto dell'ora esatta, TIRARE e ruotare in un senso orario la manopolina A.

3.3.2 Cottura manuale

Per utilizzare il forno con cottura manuale, ruotare in senso orario la manopolina A facendo coincidere la lancetta B sul simbolo 📋.

3.3.3 Cottura temporizzata

Per impostare la durata della cottura, ruotare in senso orario la manopolina A sul tempo desiderato (massimo 180 minuti).

3.3.4 Termine cottura

Il forno si spegnerà automaticamente e contemporaneamente entrerà in funzione una suoneria.

3.3.5 Disattivazione della suoneria

E' possibile disattivare la suoneria ruotando in senso orario la manopolina A facendo coincidere la lancetta B sul simbolo 🔒.

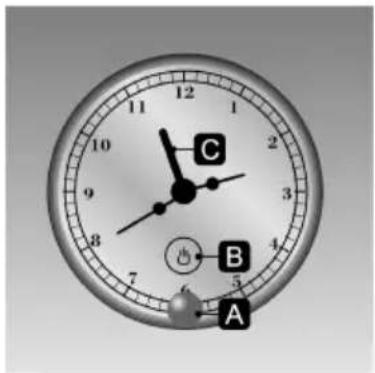

3.4 Programmatore analogico

3.4.1 Regolazione dell'ora

Per la messa a punto dell'ora premere in dentro e ruotare in senso orario la manopolina A

Prima di ogni impostazione del programmatore attivare la funzione e la temperatura desiderate.

3.4.2 Cottura temporizzata

Attivare la funzione e la temperatura desiderate prima di impostare la durata della cottura. A questo punto tirare verso l'esterno la manopola A e, ruotandola in senso orario, posizionare la lancetta C in corrispondenza della lancetta delle ore. A questo punto, per impostare la durata della cottura, visibile nella finestrella B, ruotare in senso orario la manopolina A.

3.4.3 Ritardo inizio cottura

Ruotare in senso orario la manopolina A fino a vedere lo 0 nella finestrella B. A questo punto tirare verso l'esterno la manopola A e, ruotandola in senso orario, posizionare la lancetta C in corrispondenza dell'orario prestabilito per l'inizio cottura (l'ora di inizio cottura non può seuperare le 12 ore rispetto all'ora corrente). In queste condizioni ruotare la manopola A o sul simbolo 🎨 per avere una cottura manuale, oppure sulla durata desiderata della cottura (allo scadere del tempo prefissato tutti gli elementi del forno verranno staccati).

3.4.4 Cottura manuale

Ruotare in senso orario la manopolina A fino a vedere lo 0 nella finestrella B. A questo punto tirare verso l'esterno la manopola A e, ruotandola in senso orario, posizionare la lancetta C in corrispondenza della lancetta delle ore.

Fatto questo ruotare di nuovo A in senso orario fino a vedere il simbolo nella finestrella B.

4. USO DEL FORNO

Prima di fare funzionare il forno, assicurarsi di posizionare l'orologio sulla posizione “Cottura manuale”. (Vedere par. 3.2.2.)

4.1 Avvertenze e consigli generali

Utilizzando il forno per la prima volta è opportuno riscaldarlo alla sua massima temperatura (250°C) per una durata sufficiente a bruciare eventuali residui oleosi di fabbricazione che potrebbero conferire odori sgradevoli ai cibi.

Durante la cottura, non ricoprire il fondo del forno con fogli di alluminio o di stagnola, e non appoggiare pentole o teglie per evitare di danneggiare lo strato di smalto. Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all'interno del forno

Per evitare che l'eventuale vapore contenuto nel forno arrechi fastidio, aprire la porta in due tempi: mantenerla semiaperta (ca. 5 cm) per 4-5 secondi, poi aprirla completamente. Se si rendessero necessari interventi sui cibi, occorrerà lasciare la porta aperta il più brevemente possibile per evitare che la temperatura all'interno del forno si abbassi a tal punto da pregiudicare la buona riuscita della cottura.

4.2 Ventilazione di raffreddamento (solo in alcuni modelli)

L'apparecchio è dotato di un sistema di raffreddamento che entra in funzione pochi minuti dopo l'accensione del forno.

Il funzionamento delle ventole provoca un normale flusso d'aria che esce inferiormente alla facciata del forno e che può continuare per un breve periodo anche dopo lo spegnimento del forno.

4.3 Lampada di illuminazione interna

Nei modelli con forno statico si accende ruotando in senso orario la manopola termostato sul primo scatto in posizione lampada (💡) e resterà accesa durante tutto il tempo di utilizzazione del forno.

Nei modelli multifunzione si accende ruotando contemporaneamente la manopola selettore funzioni ed il temporizzatore oppure a forno spento, aprendo la porta.

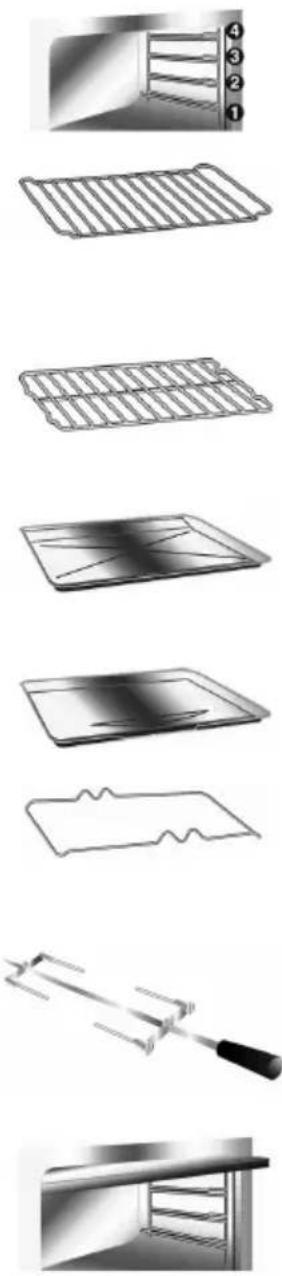

5. ACCESSORI DISPONIBILI

Il forno dispone di 4 guide per il posizionamento di teglie e griglie a diverse altezze.

Griglia forno: per la cottura di cibi all'interno di piatti, torte di piccoledimensioni, arrosti o cibi che richiedono una grigliatura sottile.

Griglia per teglia: da appoggiare sopra ad una teglia per la cottura dicibi che possono sgocciolare.

Teglia forno: utile per la raccolta dei grassi provenienti da cibiappoggiati alla griglia sovrastante.

Teglia pasticceria: per la cottura di torte e dolci da forno.

Telaio girarrosto (solo modelli con forno statico): da inserire nelle guide del forno prima di utilizzare l'asta girarrosto.

Asta girarrosto (solo modelli con forno statico): utile per la cottura di pollo, salsicce e tutti quei cibi che richiedono una cottura uniforme su tutta la superficie.

Protezione superiore: estraendola risulta più facile effetturare le operazioni di pulizia all'interno del forno.

Su alcuni modelli non tutti gli accessori sono presenti.

Accessori a richiesta

Tramite i Centri Assistenza Autorizzati è possibile richiedere gli accessori originali.

6. CONSIGLI DI COTTURA

Si consiglia di effettuare sempre il preriscaldamento in funzione ventilata a 30/40°C in più rispetto a quella di cottura. Questo accorgimento permette di abbassare notevolmente i tempi di cottura ed il consumo energetico oltre a permettere un migliore risultato di cottura.

La porta del forno deve essere chiusa durante le cotture.

6.1 Cotture tradizionali

Questo sistema classico di cottura, in cui il calore proviene da sopra e da sotto, è adatto per cuocere cibi su un solo ripiano.

E' necessario preriscaldare il forno fino al raggiungimento della temperatura prefissata. Informare solo dopo lo spegnimento della lampada spia del termostato.

Informare la carne surgelata direttamente senza procedere allo scongelamento. Come unica precauzione scegliere temperature più basse di ca. 20°C e tempi di cottura ca. 1/4 più lunghi rispetto a quelli con carne fresca.

6.2 Cotture ad aria calda

Questo sistema è adatto per cotture su più ripiani, anche con cibi di natura diversa (pesce, carne, ecc.) senza che avvengano trasmissioni di gusto e odori.

La circolazione d'aria nel forno assicura una uniforme ripartizione del calore.

Le cotture multiple sono possibili a patto che le temperature di cottura dei diversi cibi corrispondano.

6.3 Cotture al grill

Consente la doratura rapida dei cibi. Per cotture brevi e con piccole quantità, inserire la griglia sulla quarta guida partendo dal basso. Per tempi di cottura prolungati e grigliature, inserire la griglia su guide più basse, in funzione della pezzatura.

Durante la cottura la porta del forno deve essere chiusa e la durata massima del riscaldamento non deve superare i 60 minuti.

6.4 Cotture al grill con aria calda

SELETTORE FUNZIONI
TERMOSTATO	200

Consente una distribuzione uniforme del calore con maggior penetrazione in profondità alle vivande. Sui cibi si determina una leggera doratura esterna mantenendone morbido l'interno.

Durante la cottura la porta del forno deve essere chiusa e la durata massima del riscaldamento non deve superare i 60 minuti.

SELETTORE FUNZIONI
TERMOSTATO	50 ÷ 250 °C

Questo tipo di cottura, per il quale è vivamente consigliato il preriscaldamento del forno in funzione ventilata, è particolarmente indicato nel completamento della cottura di cibi alla base o per cotture che richiedono calore soprattutto nella parte inferiore. Si consiglia di inserire la teglia nella guida più bassa.

6.6 Scongelamento

Il solo movimento d'aria assicurato dalla ventola provoca uno scongelamento più rapido dei cibi. L'aria in circolazione all'interno del forno è a temperatura ambiente.

Lo scongelamento a temperatura ambiente ha il vantaggio di non modificare il gusto e l'aspetto delle vivande.

6.7 Cotture al girarrosto (modelli con forno statico)

TERMOSTATO

Preparare l'asta del girarrosto con il cibo bloccando le viti A delle forchette. Infilare il telaio B nella terza guida partendo dal basso. Togliere la maniglia D e posizionare l'asta del girarrosto in modo che la puleggia E rimanga guidata sul telaio B. Introdurre completamente il telaio B fino a che la punta dell'asta del girarrosto entri nel foro C sulla parete posteriore del forno. Posizionare una bacinella F sulla prima griglia dal basso e versarvi un po' d'acqua per evitare la formazione di fumo.

Mantenere la porta chiusa durante la cottura.

Intermittenze regolari della spia del termostato durante la cottura sono normali ed indicano il costante mantenimento della temperatura all'interno del forno.

6.8 Tabelle di cottura consigliate

I tempi di cottura, specialmente quelli della carne, variano a secondo dello spessore, della qualità del cibo e dal gusto del consumatore e sono intesi con forno preriscaldato.

COTTURE TRADIZIONALI

	POSIZIONEDAL BASSO	TEMPERATURA(°C)	GUIDATEMPOIN MINUTI (*)
PRIMI PIATTI
LASAGNE	2 - 3	210 - 230	30
PASTA AL FORNO	2 - 3	210 - 230	40
CARNI
ARROSTO DI VITELLO	2	170 - 200	30 - 40 PER KG.
ARROSTO DI MANZO	2	210 - 240	30 - 40 PER KG.
ARROSTO DI MAIALE	2	170 - 200	30 - 40 PER KG.
POLLO	2	170 - 200	45 - 60
ANITRA	2	170 - 200	45 - 60
OCA - TACCHINO	2	140 - 170	45 - 60
CONIGLIO	2	170 - 200	50 - 60
COSCIOTTO DI AGNELLO	2	170 - 200	40 - 50
PESCE 1 - 2 170 - 200 SECONDO
			DIMENSIONI
PIZZA 1 - 2 210 - 240 40 - 45
DOLCI
PASTA FROLLA	1 - 2	170 - 200	15 - 20
CIAMBELLA	1 - 2	165	35 - 45
BRIOCHE	1 - 2	170 - 200	40 - 45
TORTA DI FRUTTA	1 - 2	170 - 200	20 - 30
TORTA PARADISO	1 - 2	170	60
TORTA DI MELE	1 - 2	190	60
TORTA DI RISO	1 - 2	180	60

DIMENSIONI

COTTURE AL GRILL

7. PULIZIA E MANUTENZIONE

Prima di ogni intervento che richieda l'accesso a parti sotto tensione occorre disinserire l'alimentazione elettrica all'apparecchio.

7.1 Pulizia dell'acciaio inox

Per una buona conservazione dell'acciaio inox occorre pulirlo regolarmente al termine di ogni uso, dopo averlo lasciato raffreddare.

7.1.1 Pulizia ordinaria giornaliera

Per pulire e conservare le superfici d'acciaio inox usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.

Modo d'uso: versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con una pelle di daino.

7.1.2 Macchie di cibo o residui

Evitare nel modo più assoluto l'uso di spugne metalliche e raschietti taglienti per non danneggiare le superfici.

Usare i normali prodotti per acciaio, non abrasivi, servendosi eventualmente di utensili di legno o materiale plastico.

Risciacquare accuratamente e asciugare con uno straccio morbido o con una pelle di daino.

Evitare di fare seccare all'interno del forno dei residui di cibo a base zuccherina (es.marmellata). Seccandosi troppo a lungo potrbbero rovinare lo smalto che ricopre l'interno del forno.

7.2 Pulizia del forno (senza pannelli autopulenti)

Per una buona conservazione del forno occorre pulirlo regolarmente dopo averlo lasciato raffreddare. Estrarre tutte le parti rimovibili.

- Pulire la griglia forno e le guide laterali con acqua calda e detergenti non abrasivi, sciacquare ed asciugare.

- Per facilitare le operazioni di pulizia, è possibile rimuovere la porta (vedi P. 8.2)

- È consigliabile far funzionare il forno al massimo per circa 15/20 minuti dopo aver utilizzato prodotti specifici, al fine di eliminarne i residui depositati all'interno del vano forno.

7.3 Pulizia del forno con pannelli autopulenti (solo su alcuni modelli)

Il forno è dotato di pannelli in smalto autopulente continuo.

Tali pannelli permettono una più facile pulizia del forno e ne assicurano l'efficienza nel tempo.

7.3.1 Utilizzo dei pannelli autopulenti

Periodicamente, allo scopo di mantenere l'interno del forno sempre pulito da residui di cibo e odori sgradevoli, è consigliabile far funzionare l'apparecchio a vuoto a temperature non inferiori ai 200° C per un tempo che varia dai 30 ai 60 minuti, in modo tale da permettere ai pannelli autopulenti di ossidare i residui presenti che, a forno freddo, verranno poi eliminati con una spugna umida.

7.3.2 Manutenzione dei pannelli autopulenti

Per la pulizia dei pannelli è sconsigliato l'utilizzo di creme abrasivi e detergenti comuni. Limitarsi ad utilizzare una spugna umida per non alterare le particolarità dello smalto che ricopre i pannelli.

7.3.3 Smontaggio dei pannelli autopulenti

Togliere tutti gli accessori nel vano forno ed eseguire le seguenti operazioni:

1. Togliere le griglie laterali (fig.1);
2. Sfilare i pannelli laterali "F" e "G" (fig. 2);
3. Estrarre il pannello posteriore "A" dopo aver svitato la ghiera filettata "C" (fig. 2);
4. Rimontare i pannelli riportandoli alle condizioni originarie.

7.4 Vetro porta

Si consiglia di mantenerlo sempre ben pulito. Utilizzare carta assorbente da cucina, in caso di sporco persistente, lavare con una spugna umida e detergente comune.

8. MANUTENZIONE STRAORDINARIA

Periodicamente il forno necessita di piccoli interventi di manutenzione o sostituzione di parti soggette ad usura, quali guarnizioni, lampadine, ecc. Di seguito vengono fornite le istruzioni specifiche per ogni intervento di questo tipo.

Prima di ogni intervento che richieda l'accesso a parti sotto tensione occorre disinserire l'alimentazione elettrica all'apparecchio.

8.1 Sostituzione della lampada di illuminazione

Togliere la copertura di protezione A svitandola in senso antiorario, sostituire la lampada B (nel modello 8 funzioni con frontalino in vetro sostituire la lampada alogena C) con un'altra simile. Rimontare la copertura di protezione A.

Utilizzare soltanto lampade per forno (T 300°C).

8.2 Smontaggio della porta

Alzare le levette B fino ad arrivare a battuta con le cirniere A e afferrare la porta ai due lati con entrambe le mani in prossimità delle stesse. Sollevare la porta verso l'alto formando un angolo di circa 45° ed estrarla. Per il rimontaggio, infilare le cerniere A nelle apposite scanalature, quindi lasciare appoggiare verso il basso la porta assicurandosi che rimanga bloccata nelle scanalature C e sganciare le levette B.

8.3 Guarnizioni porta forno

Per un'accurata pulizia del forno, la guarnizione della porta è smontabile. Prima di procedere alla rimozione della guarnizione occorre smontare la porta del forno come descritto precedentemente. A porta smontata, sollevare le linguette poste agli angoli, come mostra la figura.

A pulizia ultimata rimontare la guarnizione tenendo orizzontalmente il lato più lungo e infilare le linguette nei rispettivi fori, iniziando da quelli superiori.
