ULG 300 A1 A3 LAMINATOR - Plastificatrice UNITED OFFICE - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ULG 300 A1 A3 LAMINATOR UNITED OFFICE

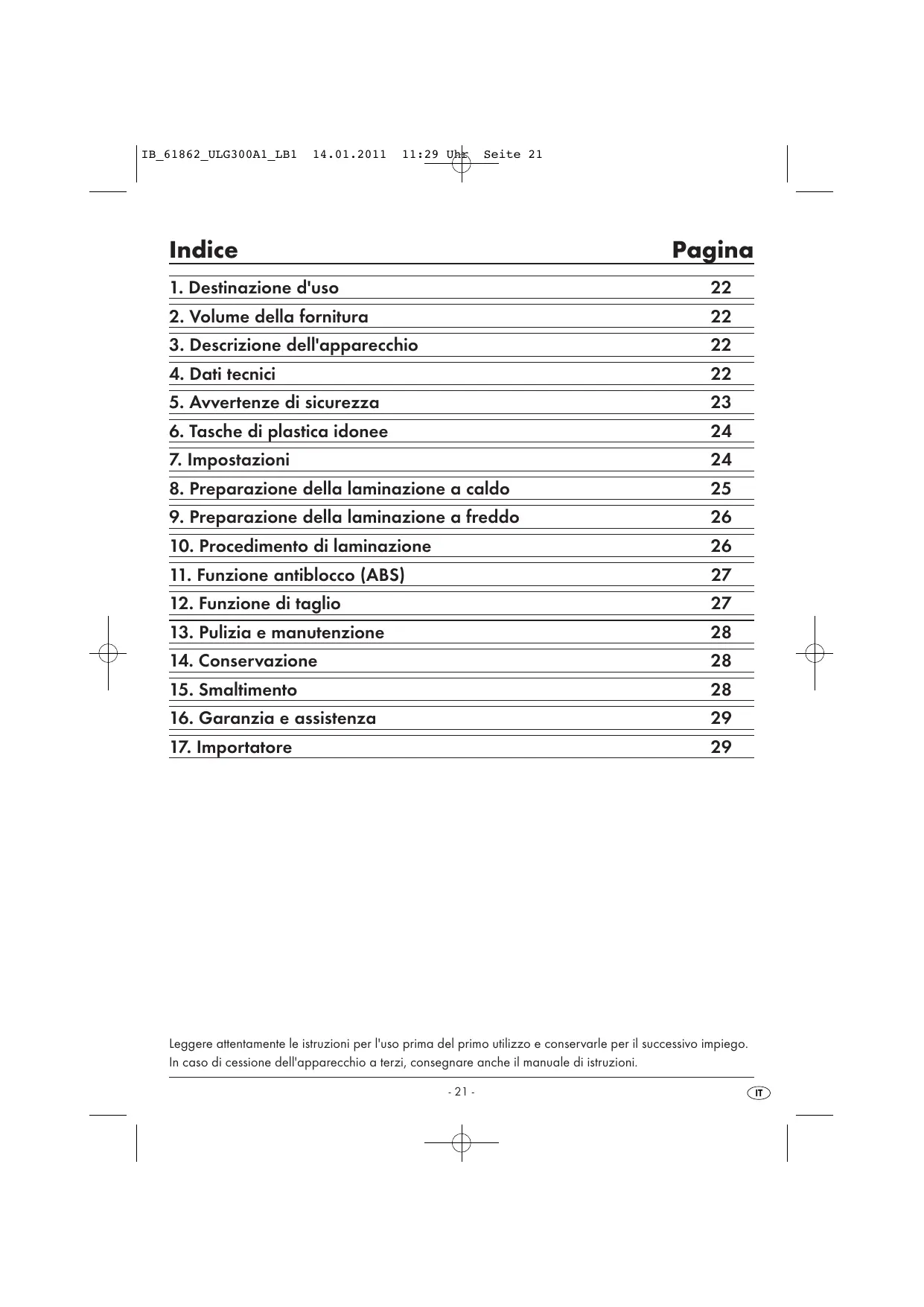

1. Destinazione d'uso 22
2. Volume della fornitura 22
3. Descrizione dell'apparecchio 22
4. Dati tecnici 22
5. Avvertenze di sicurezza 23
6. Tasche di plastica idonee 24
7. Impostazioni 24
   8.Preparazione della laminazione a caldo 25
   9.Preparazione della laminazione a freddo 26
8. Procedimento di laminazione 26
9. Funzione antiblocco (ABS) 27
10. Funzione di taglio 27
    13.Pulizia e manutenzione 28
11. Conservazione 28
    15.Smaltimento 28
12. Garanzia e assistenza 29
    17.Importatatore 29

Leggere attentamente le istruzioni per l'uso prima del primo utilizzato e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consegnareanche il manuale di istruzioni.

1. Destinazione d'uso

La Plastificatore è destinata esclusivamente alla
laminazione a caldo e a freddo di documenti in
carta o cartone in ambiente domestico privato.
Inoltre, è possibile tagliare i documenti.
Non è destinata per l'impiego con altri materiali.
Non è inoltre prevista per l'impiego in ambienti
commerciali o industriali.

Non si assume alcuna responsabilità per i danni derivanti da uso non conforme dell'apparecchio!

2. Volume della fornitura

1 × laminatrice con accessorio di taglio inscriabile
8x lasche di pellicola DIN A3 per la laminazione a caldo (80 micron)
1x manuale di istruzioni

3. Descrizione dell'apparecchio

Guida per la pellicola (posteriormente)
Guida di taglio
3 Testina di taglio
4 Blocco per il fornato della pellicola
Intaglio per l'insertimento manuale della pellicola
Spia di indicazione "Pronto per l'uso" OK
Spia di individazione ON/OFF
3 Selettore per la laminazione a caldo e a freddo (HOT e COLD)
Selettore antiblocco e selettore per lo spessore della pellicola
Intaglio pellicola (anteriorte)
Poggiadocumenti
12 Inserto di taglio

4. Dati tecnici

Tensione nominale: 220 - 240 V~ 50 Hz

Assorbimento di corrente: 1,4 A

Assorbimento di potenza: 300 W

Velocità di laminazione:

Dimensioni della pellicola	80 micron	125 micron
A4	ca. 52 s	ca. 70 s
A3	ca. 75 s	ca. 105 s

Larghezza pellicola: max. 320 mm
Spessore pellicola per
laminazione a caldo: max. 125 micron
Spessore pellicola per
laminazione a freddo: max. 200 micron
Classe di protezione: II/回

Capacità di taglio dell'inserto di taglio 12: max. 3 fogli 80g / m^2 o un documento laminato (80 micron).

Protezione dal surriscaldamento

Questo apparecchio è dotato di un disposito di protezione dal surriscaldamento. Se il motore si surriscalda a causa del sovraccarico, l'apparecchio si spegne automaticamente. In tal caso staccare la spina e attendere fino al raffreddamento dell'apparecchio a temperatura ambiente. Quindi si può ri-collegare la spina alla rete elettrica e rimettere in funzione l'apparecchio. Consigliamo di far raffred-dare l'apparecchio per circa 30 minuti dopo 2 ore di funzionamento.

5. Avvertenze di sicurezza

• Questo apparecchio non èindicato per l'uso da parte di persona (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o privile delle l'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto significazioni sull'impiego dell'apparecchio.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Dopogni utilizzato e prima di agli pulizia, staccare l'apparecchio dalla presa di corrente, al fine di evitare accensioni accidentali.
• Controllare che l'apparecchio e tutti gli accessori non abbiano danni visibili. La sicurezza dell'apparecchio è garantita solo in concomitanza alla sua totale integrità.
  Non laminare a caldo materiali infiammabili, sensibili al calore e/o fondenti né disegni su carta o materiale sensibile al calore, il cui colore o la cui qualità potrebbero modificarsi per effetto del calorie.

Non laminare documenti di valore e originali. Sebbene la laminatrice sua conforme a tutte le norme eagli standard di sicurezza correnti, non è mai possibile escludere completamente la possibilità di malfunzionamenti,osi come per qualsiasi altri appearecchio elettrico.l malfunzionamenti della laminatrice posso sono provocare danni ai documenti da laminare.
Non laminare alcun documento il cui spessore, sommato a quello del foglio di plastica, superi 1,0 mm. In caso contrario, la tasca di plastica potrebbe incastrarsi all'interno della laminatrice. Cio potrebbe danneggiare la tasca di plastica, il documento da laminare e la laminatrice stessa.
- Non utilizzato prolonghe. Collocare l'apparecchio in modo che la presa di rete sia sempre fácilmente raggiungibile, per staccare rapidamente l'apparecchio alla rete elettrica in caso di pericolo.
- Non utilizzato timer esterni o un sistema di telecomando separato per azionare l'apparecchio.
- Collocare l'apparecchio in modo che la spina sia fácilmente raggiungibile e l'apparecchio possa essere rapidamente disconnesso alla rete elettrica.

Pericolo di scossa elettrica!

• Collegare l'apparecchio a una presa di rete constensione di rete di 220 - 240V 50Hz
  Non mettere in funzione l'apparecchio in caso di danni al cavo o alla spina.
• Fare sostituire immediatamente la spina o il cavo di rete danneggiato da personale specializzato autorizzato o dal centro assistenza clienti, per evitare possibili danni.
  Non immershere mai l'apparecchio in acqua. Ripulirlo solo con un panno umido.
• Non esporre l'apparecchio alla pioggia e non utilizzato lo mai in ambienti umidi o bagnati.
  Impedire che il cavo di collegamento alla rete elettrica si bagni o inumidasca durante l'uso.

• Staccare immediatamente l'apparecchio alla presa subito dopo l'uso. L'apparecchio è complemente scollegato solo ad avvenuto distacco della spina alla presa di corrente.

• Non è consentito a priore o riparare l'alloggiamento dell'apparecchio. Aprendolo ci si espone a pericoli e la garanzia decade.

Pericolo d'incendio!

• Non utilizzato l'apparecchio nelle vicinanze di superfici surriscaldate.
  Non posizionare l'apparecchio in luoghi direttamente irradiati dal sole. In tal caso, si può verificare un eventuale surriscaldamento, che darebbe luogo a danni irreparabili.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• Non copire mai l'apertura di aerazione sul lato superiore dell'apparecchio acceso.

Pericolo di lesioni!

• Tenere i bambini lontani alla connessione elettrica e dall'apparecchio. I bambini spesso sottovalutano i rischi collegati all'uso di apparecchi elettrici.
• Provedere ad un posizionamento sicuro dell'apparecchio.
• Se l'apparecchio ha subito cadute o danni, non delve più essere什么意思 in funzione. farlo visionare ed eventualmente riparare da personale specializzato e qualificato.
• Alcune parti dell'apparecchio si surriscaldano durante l'uso. Non toccarle per evitare possibili usioni.

6. Tasche di plastica idonee

• Per la laminazione a caldo si possono usare tasche di plastica larghe fino a 230 mm e con spessore massimo di 125 micron.
• Tenere presente che agli tasca di plastica più essere usata solo una volta per la laminazione.

Per laminare a caldo utilizzato esclusivamente tasche di plastica espessamente previste per la laminazione a caldo.

Per laminare a freddo utilizzato esclusivamente tasche di plastica espessamente previste per la laminazione a freddo.

Tenere presente che le tasche di plastica comprese nella fornitura sono idonee eslusivamente per la laminazione a caldo.

7. Impostazioni

Posizione Selettore ⑧	Posizione Commutatore per lo spessore dei fogli ⑨	Spessore della plastica di laminazione
HOT	80	>60-80
HOT	125	85-125
Cold	125	fino a 200

Suggerimento: per le fotto molto patinate, selezionare la posizione dell'interruttore "125", nonché lo spessore di laminazione corrispondente.

8. Preparazione della lamina-zione a caldo

Inserire la guida per la pellicola ① nei fori previsti sul retro dell'apparecchio di laminazione.
Apriere il poggiadocumenti 1 in modo da consentire l'inserimento corretto dei documenti nell'intaglio per l'inserimento manuale della pellicola 5.
Inserire la spina di rete della laminatrice in una presa di rete.
Assicurare un posizionamento stabile dell'apparecchio.
Impostare il selettore per la laminazione a caldo e a freddo 8 su "HOT".
Impostare il selettore dello spessore della pellecola 9 sullo spessore desiderato (80 o 125 micron). La spia di individazione rossa ON/OFF 17 si accende. L'apparecchio di laminazione si riscalda a temperatura ambiente.

Non appena la spia di individazione verde "Pronto" K si accende, significa che l'apparecchio di laminazione ha raggiunto la temperatura di esercizio.

① Il raggiungimento della temperatura di esercizio viene indicato dall'accensione della spia verde LED di individazione „Pronto per l'uso" ⑥. Per un risultato di la minazione più uniforme consigliamo di cominciare il processo di laminazione dopo un ulteriore tempo di attesa di circa 2-3 minuti, soprattutto con fogli di plastica più sottili (meno di 125 micron) e dopo aver impostato uno spessore diverso.
Inserire prima il documento da laminare in una tasca di plastica di grandezza adeguata.

Tenere presente che tutti i margini del documento devono avere almeno due millimetri di distanza dal margine della tasca di plastica, come migliorato nell'ill. 1. Fare attenzione a utilizzato solo un foglio per volta per la laminazione. Ripiegarlo prima comeindicato nell'ill.2.

III. 1

Per informazioni sul procedimento di laminazione, leggere prima il capitolo 10.

III. 2

9. Preparazione della laminazione a freddo

① Se si è eseguita prima la laminazione a caldo,fare raffreddare completamente la laminatrice dopo la laminazione a caldo, primadi cominciare a eseguire la laminazione a freddo, altrimenti i rotoli all'interno della laminatrice saranno ancora caldi potrebbe danneggiare la tasca di plastica e il documento da laminare!.

Inserire la guida per la pellicola ① nei fori previsti sul retro dell'apparecchio di laminazione.
Estrarre il poggiadocumenti in modo da consentire l'inserimento corretto dei documenti nell'intaglio per l'inserimento manuale della pellicola 5.
Inserire la spina di rete della laminatrice in una presa di rete.
Assicurare un posizionamento stabile dell'apparecchio.
Impostare il selettore per la laminazione a caldo e a freddo 8 su "COLD".

① Avviso: per la laminazione a freddo impostare il selettore dello spessore della pellicola 9 sempre a 125 mic. La spia di individazione rossa ON/ OFF 日 e la spia verde di individazione "Pronto" OK 6 si accendono.
Inserire il documento da laminare in una tasca di pellicola di dimensioni adeguate.

Tenere presente che tutti i margini del documento devono essere almeno due millimetri di distance dal margine della tasca di plastica, come migliorato nell'il. 1.
Fare attentzione a utilizzato solo un foglio per volta per la laminazione. Ripiegarlo prima come indicate nell'ill. 2.
Per informazioni sul procedimento di laminazione, leggere prima il capitolo 10.

10. Procedimento di laminazione

Inserire la tasca di plastica sulla guida 1. Posizione are l'angolo destro o sinistro della tasca di plastica sulla guida per i formati 4 (lato chiuso davanti). Spingere il dispositivo di arresto per il formato 4 sono a ottenere il formato selezionato. In tal modo si impedisce che la tasca di plastica venga trascinata in modo errato.
① Se la plastica viene comunique trascinata in modo errato,utilizzato la „Funzione antiblocco",come descririto al capitolo 11.

Inserire quando lentamente la tasca di plastica nella feritoia per l'insertimento manuale ⑤.
Una volta inserta la tasca di plastica nella feritoia 5 per alcuni centimetri, esta continuera a insertiri automaticamente. Rilasciare la tasca di plastica non appenaessa viene fascinata automaticamente.

① Provvedere a lasciare almeno 45 cm di spazio libero alla laminatrice, altrimenti la tasca di plastica non potra essere emessa completenessa alla laminatrice的到来 la laminazione. In tal modo si potrebbe daneggiare la tasca di plastica laminata.

La tasca di pellicola laminata verrà emessa dal l'intaglio ⑩ della laminatrice.
Solo après la laminazione a caldo:
prelevare i prodotti laminati immediatamente dall'apparecchio, poiché le tasche laminate bollienti potrebbero deformarsi leggermente. Lasciarle raffreddare poggandirole su una superficie pianà.

Per migliorare il risultato della laminazione è possibile appiattire le tasche laminate alla calde con un libro, un raccoglitore o un'alto oggetto pesante dalla superficie uniforme. In tal modo si ottiene una superficie pianae eenza difetti.
Se non si desidera avviare un ulteriore processo di laminazione, ruotare il selettore di spessore della pellicola 9 su ABS (OFF) e staccare la spina di rete alla presa.

11. Funzione antiblocco (ABS)

All'inizio della laminazione, la plastica potrebbe essere insertita in modo errato o incastrarsi all'interno dell'-apparecchio.

Ruotare l'interruttore antiblocco (ABS) 9 in posizione ABS.
La plastica non verrà più trascinata.

Prelevare la plastica.
Ruotare l'interruttore antiblocco (ABS) ⑨ nuovamente sullo spessore desiderato.
Ricominciare il procedimento di laminazione.

12. Funzione di taglio

Se si vuole utilizzato la funzione di taglio con la guida per l'insertimento dei fogli 1, rimuovere la guida per l'insertamento dei fogli 1.

Se necessario, richiudere il poggiadocumenti 11.
Collocate l'inserto di taglio 12 in modo cheippo formi una superficie pianà con la guida della pellicola 1.
Spingere la testina di taglio 3 sino all'arresto (la testina di taglio 3 cui si sono essere spinta fino a toccare entrambé le estremità della guida di taglio 2).
Piegare la guida di taglio 2 dal manico arrotondato versusl'alto e posizionare i documenti sulla guida di inserimento dei fogli 1. Bloccare il documento, spingendo il blocco del formato fogli 4mino a toccare entrambi i lati del documents.
Utilizzato le marcaturie riportate sulla tabella di misurazione per orientare il documento esattamente.
Piegare la guida di taglio 2 versus il basso, fino all'inserimento.
Mantenere in posizione salute la carta con la mano sinistra.
Per il taglio, premere la testina di taglio 3 con la mano destra verso il basso e spingerla in un unico movimento sul documento.

13. Pulizia e manutenzione

Pericolo di morte a causa di scossa elettrica:

Non apriere mai l'alloggiamento dell'apparecchio. Inesso non è presente alcun elemento di lavoro.
Non immergere mai l'apparecchio in acqua o in altri liquidi!

Pulizia dell'alloggiamento:

Pulire la superficie dell'alloggiamento con un panno leggermente inumidito.

Estrarre prima la spina alla presa di corrente.
Fare raffreddare completeness l'apparecchio.
Impedire la penetrazione di umidità nell'interno dell'apparecchio.

Pulizia dell'interno dell'apparechio:

Nel corso di初次 laminazione si depositano impurità sui rotoli all'interno della laminatrice. Ciò riduce le capacità prestazionali della laminatrice nel corso del tempo. Pertanto, è necessario pulire i rotoli all'interno della laminatrice dopo l'uso.

Preparare l'apparecchio come descripto al capitolo 8, "Preparazione della laminazione a caldo", fino a quando non si accende la spia verde LED di individazione, "Pronto per l'uso" K
Inserire quindi lentamente un foglio di carta DIN A3 piegato a metà (spessore massimo 1,0 mm) ...

• sensa tasca di plastica e
• con il lato piegato davanti

... nella feritoia per l'alimentazione manuale 5.

Rilasciare il foglio non appena sinota cheesso si inseisce automaticamente.

• Lo sporco presente sui rotoli all'interno dell'apparecchio di laminazione si deposita sul foglio di carta. La carta viene emessa dall'intaglio della pellicola ⑩ dell'apparecchio di laminazione.
  Ripetere la pulizia più volte,utilizzando agli volta un nuovo foglio di carta pulita.

Se non si notano più impurità sulla carta, significà che i rotoli all'interno della laminatrice sono puliti.

14. Conservazione

Prima di riporre l'apparecchio, è necessario farlo raffreddare completeness.

① Non riporre la laminatrice in luoghi umidi, poiché l'umidità potrebbe penetrare all'interno dell'apparecchio. (ad es. scantinati)!

15. Smaltimento

Non smaltire per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto è soggetto alla Direttiva Europea 2002/96/EC.

Smaltire l'apparecchio atraverso un'azienda di smaltimento autorizzata o atraverso l'ente di smaltimento comunale.

Rispetto are prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Smaltire tutti i materiali dell'imballaggio in modo ecocompatibile.

16. Garanzia e assistenza

Questo apparecchio è garantito per tre anni a partire nella data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisso. In caso di interventi in garanzia, contattare Telefonically il proprio centro di assistenza. Solo in quello modo è possibile garantire una spedizione gratuite della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o uomini a parti fragili come ad es. interrupttori o accumulatoratori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti alla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia noniene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I danni e difetti presenti più all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non altre due giorni nella data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.

Kompennass Service Italia
