BEDIENUNGSANLEITUNG ULG 300 A1 A3 LAMINATOR UNITED OFFICE

Laminiergerät A3 ULG 300 A1

DE Laminiergerät A3
AT Bedienungsanleitung CH
FR Plastifieuse A3
CH Mode d'emploi
Plastificatore A3
CH Istruzioni per l'uso

Gebruiksaanwijizing

KOMPERNASS GMBH

BURGSTRASSE 21 · D-44867 BOCHUM

www.kompernass.com

ID-Nr.: ULG300A1-04/10-V2

IAN:61862

Inhaltsverzeichnis

Seite

1.Verwendungszweck 2
2. Lieferumfang 2
3.Gerätebeschreibung 2
4. Technische Daten 2
5. Sicherheitshinweise 3
6. Geeignete Folientaschen 4
7.Schaltstufen 4
8. HeiBlaminierenVBoreiten 5
9. KaltlaminierenVBoreiten 6
10. Laminiervorgang 6
11. Anti Blockier-Function (ABS) 7
12. Schneidfunktion 7
13. Reinigen und Pflege 8
14. Aufbewahren 8
15. Entsorgen 8
16. Garantie und Service 9
17. Importeur 9

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

1. Verwendungszweck

Das Laminiergerät ist ausschließlich zum Heiß- und Kaltlaminieren von Dokumenten aus Papier oder Pappe in privaten Haushalten bestimmt. Desweiteren kann man die Dokumente schneiden. Es ist nicht zur Verwendung mit anderen Materialien bestimmt. Es ist ebenfalls nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen.

Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch des Gerätes resultieren, wird keine Gewährleistung übernommen!

2. Lieferumfang

1x Laminiergerät mit ansteckbarem Schneideaufsatz
8x Folientaschen DIN A3 zum HeiBlaminieren (80 Mikron)
1x Bedienungsanleitung

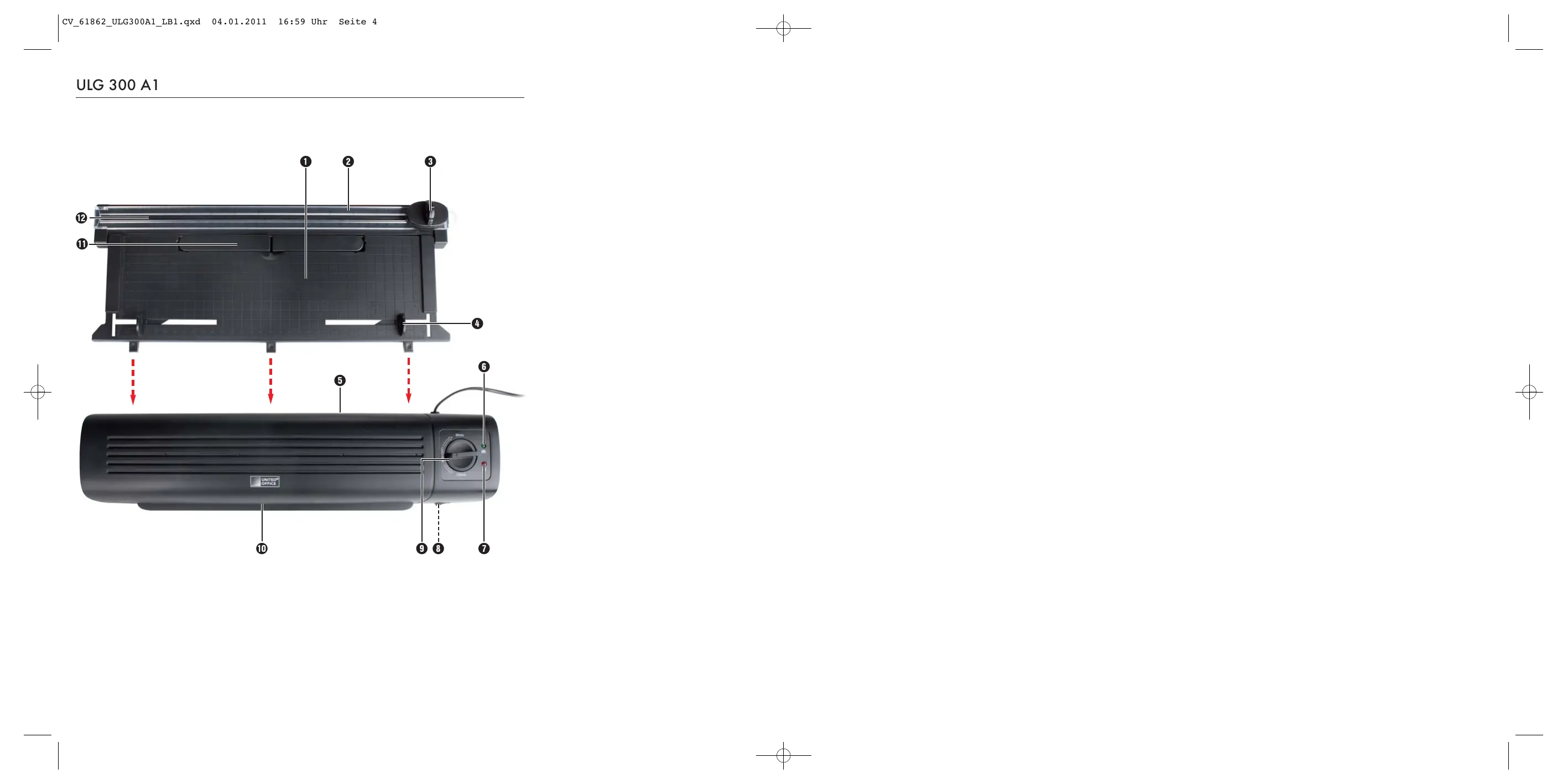

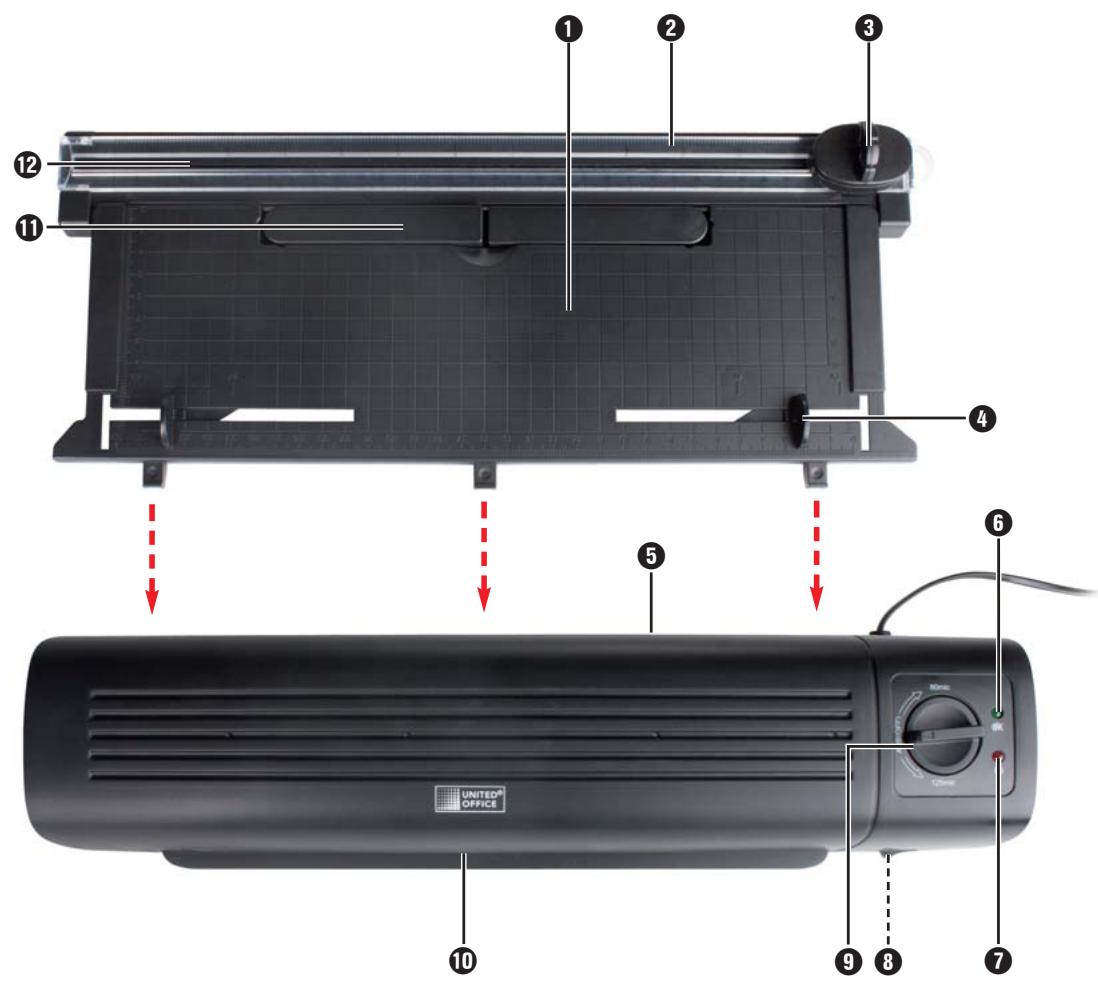

3. Gerätebeschreibung

Folienfuhrungsschiene (hinten)
2 Schneideschiene
3 Schneidekopf
4 Folienformat-Aretierung
Schlitz fur manuelle Folienzufuhr
6 Indikationsleuchte „Betriebsbereit" ©K
EIN-/AUS-Indikationsleuche
3 Wahlschalter für Heiß- und Kaltlaminieren (HOT und COLD)
Anti Blockier-Schalter und Folienstarke-Schalter
10 Folien-Schlitz (vorne)
11 Dokumentstütze
12 Schneideaufsatz

4. Technische Daten

Nennspannung: 220 - 240 V~ 50 Hz

Stromaufnahme: 1,4 A

Leistungsaufnahme: 300 W

Laminier

geschwindigkeit:

Foliengröße	80 Mikron	125 Mikron
A4	ca. 52 s	ca. 70 s
A3	ca. 75 s	ca. 105 s

Folienbreite:

max. 320mm

Folienstarke HeiBlaminieren:

max. 125 Mikron

Folienärke Kaltlaminieren:

max. 200 Mikron

Schutzklasse:

I/回

Schneidekapazität des Schneideaufsatzes 17:

max. 3 Blatt 80g / m^2 oder ein laminiertes Dokument (80 Mikron).

Überhitzungsschutz

Dieses Gerät ist mit einem Überhitzungsschutz ausgestattet. Wenn der Motor aufgrund von Überlaufung zu heißt wird, schaltet sich das Gerät automatisch aus. Ziehen Sie in thisem Fall den Netzstecker und warten Sie, bis sich das Gerät auf die Raumtemperatur abgekühlt hat. Sie können dann den Netzstecker wieder mit dem Stromnetz verbinden und das Gerät wieder in Betrieb besteht.

Wir empfehlen, nach 2 Stunden Betrieb das Gerät für ca. 30 Minuten abkühlen zu halten.

5. Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Ziehen Sie nach jedem Gebrauch und vor jeder Reinigung den Netzstecker, um ein unbeabsichtigtes Einsatzen zu vermeiden.
• Prufen Sie das Gerät und alle Teile auf sichbare Schäden. Nur in einwandfreiem Zustand kann das Sicherheitskonzept des Gerätes Funktionieren.

• HeiBlaminieren Sie grundsatzlich keine entzündlichen, hitzeempfindlichen und/ oder schmelzbaren Materialien und keine Zeichnungen auf wärmeempfindlichem Papier bzw. Material, dessen Farbe bzw. Qualität sich durch Hitzeeinwirkung verändert.

• Laminieren Sie grundsatzlich keine wertvollen, einzigartigen Dokumente. Obwohl das Laminiergerät allen gängigen Sicherheitsnormen/-standards entspricht, konnen Fehlfunktionen - wie bei allen Elektrogeräten - niemals vollig ausgeschlossen werden. Fehlfunktionen des Laminiergerätes konnen zu Beschädigungen am zu laminierenden Dokument führen.

• Laminieren Sie keine Dokumente, die zusammen mit der Laminierfolie eine Dicke von mehr als 1,0 mm haben. Anderenfalls kann sich die Folientasche im Inneren des Laminiergerätes verkanten. Dadurch können die Folientasche, das zu laminierende Dokument sowie das Laminiergerät beschäftigt werden.
• Benutzen Sie keine Verlängerungskabel. Platzieren Sie das Gerät so, dass die Netzsteckdose gut zu erreichen ist, um das Gerät im Notfall schnell vom Stromnetz trennen zu konnen.
• Benutzen Sie keine externe Zeitschaltuhr oder ein separates Fernwirksystem um das Gerät zu betreiben.
• Stellen Sie das Gerät so auf, dass der Netzstecker gut zu erreichen ist, und das Gerät im Notfall schnell vom Stromnetz getrennt werden kann.

Gefahr durch elektrischen Schlag!

• Schlieben Sie das Gerät an eine Netzsteckdose mit einer Netzspannung von 220 -240 V ~ 50 Hz an.
• Betreiben Sie das Gerät nicht mit beschädigter Anschlussleitung oder Netzstecker.
• Lassen Sie beschädigte Netzstecker oder Netzkaibel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdun-gen zu vermeiden.
• Tauchen Sie das Gerät niemals in Wasser ein.
  Wischen Sie es nur mit einem feuchten Tuch ab.

• Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es auch niemals in feuchter oder nasser Umgebung.

• Achten Sie darauf, dass die Anschlussleitung während des Betriebs niemals Nass oder feucht wird.

• Trennen Sie das Gerät sofort nach Gebrauch vom Stromnetz. Nur wenn Sie den Netzstecker aus der Netzsteckdoseziehen, ist das Gerät vollig stromfrei.
• Sie)dürfen das Gerätegehäuse nicht öffnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.

Brandgefahr!

• Benutzen Sie das Gerät nicht in der Nähe von bereits Oberflächen.
• Stellen Sie das Gerät nicht an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Anderenfalls kann es überhitzen und irreparabel beschädigt werden.
• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Decken Sie niemals die Lüfungsschlitze auf der Oberseite des Gerätes ab, wenn es eingeschaltet ist.

Verletzungsgefahr!

• Halten Sie Kinder von Anschlussleitung und Gerät fern. Kinder untersätzen möglich die Gefahren von Elektrogeräten.
• Sorgen Sie für einen sicheren Stand des Gerätes.
• Falls das Gerät heruntergefallen oder beschädigt ist, darüber Sie es nicht mehr in Betriebnehmen. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen und gegebenfalls reparieren.
• Teile des Gerätes werden während des Gebrauchs frei. Berühren Sie diese nicht um Verbrennungen zu vermeiden.

6. Geeignete Folientaschen

• Sie können zum HeiBlaminieren Folientaschen mit einer Breite von bis zu 320 mm und einer Stärke von maximal 125 Mikron benutzten.
• Beachten Sie, dass jeder Folientasche nur einmal zum Laminieren verwendet werden kann.

① Verwenden Sie zum HeiBlaminieren ausschließlich Folientaschen, die ausdrücklich zum HeiBlaminieren vorgesehen sind. Verwenden Sie zum Kaltlaminieren ausschließlich Folientaschen, die ausdrücklich zum Kaltlaminieren vorgesehen sind.
① Beachten Sie, dass die im Lieferumfang enthaltenen Folientaschen ausschließlich zum HeiBlaminieren geeignet sind.

7. Schaltstufen

Stellung Wahlschalter ⑧	Stellung Folienstände-Schalter ⑨	Laminierfolienstärke
HOT	80	>60 - 80
HOT	125	85 - 125
COLD	125	bis 200

Tipp: Bei Hochglanz Fotos sollenn Sie Schalterstellung "125", sowie die entsprechende Laminierfolienstärke wahlen.

8. HeiBlaminierenVBorbereiten

Stecken Sie die Folienführungsschiene 1 in die darauf vorgesehenen Locher auf der Rückseite des Laminiergerates.
Klappen Sie die Dokumentstützen 1 heraus, damit die Dokumente grade in den Schlitz für manuelle Folienzufuhr 5 eingezogen werden.
Stecken Sie den Netzstecker des Laminiergerätes in eine Netzsteckdose ein.
Sorgen Sie für einen festen Stand des Gerätes.
Stellen Sie den Wahlschalter für Heiß- und Kaltlaminieren auf „HOT".
Stellen Sie den Folienärke-Schalter auf die gewünschte Folienärke ein (80 oder 125 Mikron). Die rote EIN-/ AUS-Indikationsleuchte leuchtet nun.

Das Laminiergerät erwärmt sich auf Betriebstemperatur.

Sobald die grüne Indikationsleuche „Betriebsbereit" 6 leuchtet, hat das La-miniergerät seine Betriebstemperatur erreicht.

Das Erreichen der Betriebstempoar wird durch Aufleuchten der grünen Indikationsleuche, Betriebsbereit" 6 angezeigt. Für ein gleichmäßigeres Laminierergebnis empfehlen wir, insbesondere bei dunneren Folien (unter 125 Mikron) und beim Einstellen einer anderen Folienstarke, erst nach einer zusätzlichen Wartezeit von ca. 2-3 Minuten mit dem Laminiervorgang zu beginnen.
Legen Sie das zu laminierende Dokument in eine Folientasche passender Groß ein.

① Achten Sie daraufuf, dass alle Ränder des Dokuments mindestens zwei Millimeter Abstand zum Rand der Folientasche haben,Müssen,wie in Abb.1 beschreiben. Beachten Sie,dass Sie lediglich eine Folie zum Laminieren verwenden.Klappen Sie diese vorher auf,wie in Abb.2 beschreiben.

Abb. 1

Fur Informationen zum Laminiervorgang lessen Sieitte unter Kapitel 10.

Abb. 2

9. KaltlaminierenVBoreiten

① Wenn Sie zuvor heiBlaminiert haben: Lassen Sie das Laminiergerät nach dem HeiBlaminieren erst komplett abkühlen, bevor Sie mit dem Kaltlaminieren beginnen. Anderenfalls sind die Rollen im Inneren des Laminiergerätes noch heiB. Dadurch konnen die Folientasche und das zu laminierende Dokument beschädigt werden!

Stecken Sie die Folienführungsschiene 1 in die darauf vorgesehenen Locher auf der Rückseite des Laminiergerätes.
Ziehen Sie die Dokumentstütze 11 heraus, damit die Dokumente grade in den Schlitz für manuelle Folienzufuhr 5 eingezogen werden.
- Stecken Sie den Netzstecker des Laminiergerätes in eine Netzsteckdose ein.
Sorgen Sie für einen festen Stand des Gerätes.
Stellen Sie den Wahlschalter für Hei- und Kaltlaminieren auf „COLD".

① Hinweis: Stellen Sie zum Kaltlaminieren den Folienstarke-Schalter 9 immer auf 125 mic. Die rote EIN-/ AUS-Indikationsleuchte 7 und die grüne Indikationsleuchte, Betriebsbereit" 6K 6 leuchten nun.
Legen Sie das zu laminierende Dokument in eine Folientasche passender Groß ein.

Achten Sie darauf, dass alle Ränder des Dokuments mindestens zwei Millimeter Abstand zum Rand der Folientasche haben,Müssen,wie in Abb.1 beschreiben.
① Beachten Sie, dass Sie lediglich eine Folie zum Laminieren verwenden. Klappen Sie.
thesevorherauf,wie inAbb.2 beschreiben.
Fur Informationen zum Laminiervorgang lessen Sieitte weiter unter Kapitel 10.

10. Lamiervorgang

Legen Sie die Folientasche auf die Folienführungsschiene ①. Legen Sie die rechte oder linke Kante der Folientasche an die Folienformat-Arretierung ④ an (geschlossene Seite voran). Schieben Sie die Folienformat-Arretierung ④ soweit zusammen, bis das gewähltes Format erreicht ist. So verhindern Sie, dass die Folientasche schrag eingezogen wird.
① Wird die Folie davon schrag eingezogen, benutzen Sie die „Anti Blockier-Funktion", wie in Kapitel 11 beschrieben.

→ Schieben Sie die Folientasche nun langsam in den Schlitz für manuelle Folienzufuhr 5.
Wenn Sie die Folientasche eine Zentimeterweit in den Schlitz ⑤ eingeschoben haben, wird sie automatisch weiter eingezogen. Lassen Sie die Folientasche los, sobald Sie merken, dass sie automatisch eingezogen wird.

Sorgen Sie damit, dass vor dem Laminiergerät mindestens 45 cm Platz frei bleiben. Anderenfalls kann die Folientasche nach dem Laminieren nicht vollständig aus dem Laminiergerät ausgegeben werden. Die laminierte Folientasche kann beschädigt werden.

Die fertig laminierte Folientasche wird aus dem Folien-Schlitz 10 des Laminiergerätes ausgegeben.
Nur nach dem HeiBlaminieren:
Nehmen Sie diese einzeln aus dem Gerät, da sich heiße Folientaschen noch leicht verformen konnen. Legen Sie sie zum auskühlen auf eine ebe- ne Fläche.
Ud das Laminierergebnis zu verbessern, konnen Sie die noch heiBe Folientasche mit einem Buch, einem Aktenordner oder einem anderen schweren, glatten Gegenstand beschwen. So erhalt sie eine glatte, makellose Oberfläche.
Wenn Sie keinen weiteren Laminiervorgang starten wollen, drehen Sie den Folienstarke-Schalter auf ABS (OFF) undziehen Sie den Netzstecker aus der Netzsteckdose.

11. Anti Blockier-Funktion (ABS)

Zu beginn des Laminierens kann die Folie schrageingezogen werden oder sich im Geräteinneren verhaken.

Drehen Sie den Anti Blockier-Schalter (ABS) auf die Position ABS.
Die Folie wird nicht weiter eingezogen.

Entnehmen Sie die Folie.
Drehen Sie den Anti Blockier-Schalter (ABS) ⑨ wieder auf die gewünschte Folienstärke.
Beginnen Sie erneut mit dem Laminiervorgang.

12. Schneidfunktion

Wenn Sie die Schneidfunktion an der Folienführungsschiene 1 benutzen wollen, behmen Sie die Folienführungsschiene 1 ab.

Klappen Sie, wenn nötig die Dokumentenstütze ein.
Stellen Sie den Schneideaufsatz 1 so ein, dass er eine grade Fläche mit der Folienführungsschiene 1 bildet.
→ Schieben Sie den Schneideknopf ③ bis zum Anschlag (Der Schneidekopf ③ kann bis zu beiden Enden der Schneideschiene ② geschoven werden).
Klappen Sie die Schneideschiene 2 am gerundeten Griff nach oben und positionieren Sie die Dokumente auf der Folienführungsschiene 1. Arretieren Sie das Dokument, indem Sie die Folienformat-Arretierung 4 zusammen schiben, bis sie beide Seiten des Dokumentes berührt.
Benutzen Sie die Markierungen auf der Maßstabtafel, um Ihr Dokument exakt auszurichten.
Klappen Sie die Schneideschiene 2 nach unten, so dass sie einrastet.
Halten Sie das Papier mit der linken Hand in Sicherer Position.
Zum Schneiden drucken Sie den Schneidekopf mit der rechten Hand nach unten und schieben Sieihn in einem Zug über das Dokument.

13. Reinigen und Pflege

Lebensgefahr durch elektrischen Schlag:

• Offnen Sie niemals das Gehäuse des Geräts. Es befinden sich keinerlei Bedienelemente darin.
• Tauchen Sie die Geräteile niemals in Wasser oder andere Flüssigkeiten!

Reinigen des Gehäuses:

① Reinigen Sie die Gehäuseoberflüche mit einem leicht angefeuchteten Spültuch.

Ziehen Sie zunachst den Netzstecker.
Lassen Sie das Gerät vollständig abkühlen.
Achten Sie darauf, dass keine Feuchigkeit ins Geräteinnere gelangt.

Reinigen des Geräteinneren:

Bei jedem Laminieren lagern sich Verunreinigungen auf den Rollen im Inneren des Laminiergerätes ab. Dadurch sinkt die Leistungsfähigkeit des Laminiergerätes im Laufe der Zeit. Sie sollen die Rollen im Inneren des LaminiergerätesDMAH nach dem Gebrauch reinigen.

Bereiten Sie das Gerät so welt vor, wie in Kapitel 8 „HeißlaminierenVBoreiten" beschreiben, bis die grüne Indikationsleuchtebetriebsbereit"Kleuchtet.
Führer Sie dann ein in der Mitte gefaltetes Blatt DIN A3-Papier (Stärke maximal 1,0 mm)

• ohne Folientasche und
• mit dem Falz voran

... langsam in den Schlitz für manuelle Folienzufuhr 5 ein.

> Lassen Sie das Blatt los, sobald Sie merken, dass es automatisch eingezogen wird.

Die Verunreinigungen auf den Rollen im Inneren des Laminiergerätes setzen sich nun auf dem Blatt Papier fest. Das Papier wird aus dem Folien-Schlitz 10 des Laminiergerätes ausgegeben.
Wiederholen Sie die Reinigung mehrmals. Nehmen Sie bei jedem Mal ein neues, sauberes Blatt Papier. Wenn Sie auf dem Papier keine Verunreinigungen mehr sehen, so sind die Rollen im Inneren des Laminiergerätes sauber.

14. Aufbewahren

Lassen Sie das Gerät erst vollständig auskühlen, bevor Sie es wegstellen.

① Lagern Sie das Laminiergerät nicht an feuchten Orten, da sonst Feuchtigkeit in das Geräteinnere eindringen kann (z. B. Kellerräume)!

15. Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.
Beachten Sie die aktuell geltenden Vorschriften.
Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungsseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

16. Garantie und Service

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

Fax: [phone]

E-Mail: [e-mail]

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

17. Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, GERMANY

www.kompernass.com

Sommaire

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

17. Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, GERMANY

www.kompernass.com

Inhoudsopgave

Bladzijde

4. Technische gegevens

Nominate spanning: 220 - 240V 50Hz

Stroomopname: 1,4 A

6. Geschekte foliehoezen
