ULG 300 A1 A3 LAMINATOR - Laminateur UNITED OFFICE - Notice d'utilisation et mode d'emploi gratuit

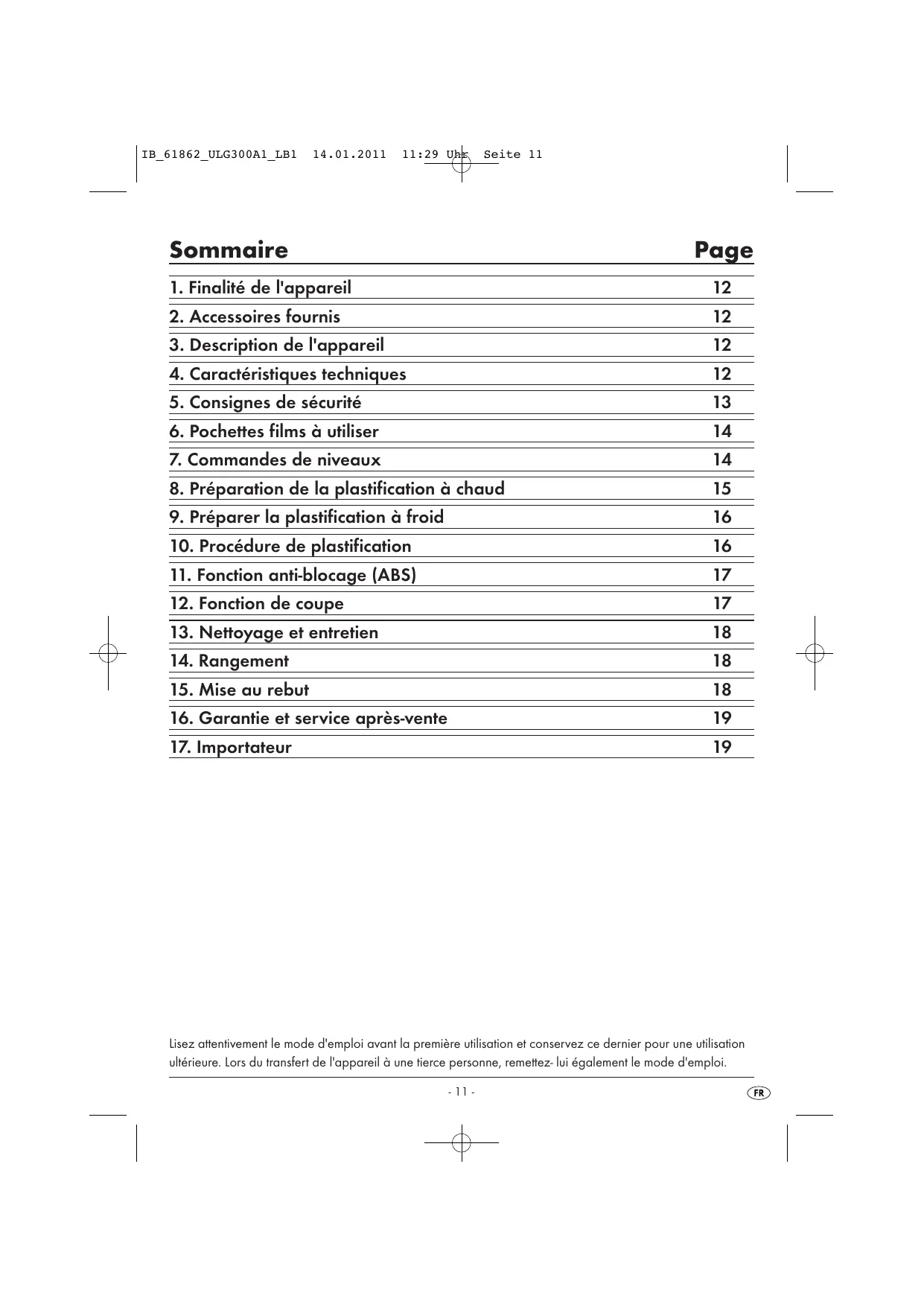

MODE D'EMPLOI ULG 300 A1 A3 LAMINATOR UNITED OFFICE

1. Finalité de l'appareil

2. Accessoires fournis

3. Description de l'appareil

4. Caractéristiques techniques

5. Consignes de sécurité

6. Pochettes films à utiliser

7. Commandes de niveaux

8. Préparation de la plastification à chaud

9. Préparer la plastification à froid

10. Procédure de plastification

11. Fonction anti-blocage (ABS)

12. Fonction de coupe

13. Nettoyage et entretien

16. Garantie et service après-vente

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez- lui également le mode d'emploi. - 11 -

3. Description de l'appareil

1. Finalité de l'appareil La plastifieuse est prévue exclusivement pour la plastification à froid ou à chaud de documents papier ou carton, ce dans un cadre privé. Sans oublier que vous pouvez également couper les documents. Elle n'est pas prévue pour fonctionner sur d'autres matériaux. Elle n'est par ailleurs pas prévue pour une utilisation dans un cadre commercial ou industriel.

q Glissière de guidage de film (arrière) w Glissière de coupe e Tête de coupe r Arrêt du format du film t Fente d'introduction manuelle du film y Témoin indicateur "En service" u Témoin indicateur marche/arrêt i Commutateur sélecteur pour le laminage à

Nous déclinons toute responsabilité pour des dommages résultant d'une utilisation non conforme de l'appareil et la garantie est dans ce cas suspendue !

chaud et à froid (HOT et COLD) o Commutateur anti-blocage et commutateur d'épaisseur du film a Fente du film (avant) s Support de document d Accessoire de coupe

2. Accessoires fournis

4. Caractéristiques techniques

1x plastifieuse à massicot amovible 8x sachets de films DIN A3 à plastifier à chaud (80 microns) 1x mode d'emploi

Tension nominale : 220 - 240 V~ 50 Hz Consommation électrique : 1,4 A Puissance absorbée : 300 W Vitesse de plastification : Format du film

Largeur du film : Epaisseur du film pour la plastification à chaud : Epaisseur du film pour la plastification à froid : Classe de protection :

max. 320 mm max. 125 microns max. 200 microns II/

Capacité de coupe de l'accessoire de coupe d: max. 3 feuilles de 80g/m2 ou un document plastifié (80 microns).

Protection anti-surchauffe Cet appareil est doté d’une protection anti-surchauffe Si le moteur surchauffe en raison d'une surcharge, l’appareil s’éteint automatiquement. Dans cas, retirez la fiche secteur et attendez que l’appareil ait refroidi à température ambiante. Vous pouvez ensuite à nouveau raccorder la fiche secteur au réseau électrique et remettre l’appareil en service. Nous recommandons de laisser l’appareil refroidir pendant env. 30 minutes après 2 heures d’opération.

5. Consignes de sécurité • Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. • Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. • Après chaque utilisation et avant tout nettoyage, débranchez la fiche secteur afin d'éviter une mise en marche accidentelle. • Contrôlez l'appareil et tous les accessoires en vue de dommages apparents. La sécurité de l'appareil ne peut être garantie que si ce dernier est en parfait état. • S'abstenir de faire une opération de plastification à chaud sur des matériaux inflammables, sensibles à la chaleur ou risquant de fondre, éviter de plastifier à chaud des motifs réalisés sur un support sensible à la chaleur ou dont les couleurs, la graphie ou d'autres caractéristiques risquent d'être altérés sous les effets de la chaleur.

• Ne pas plastifier en règle générale des documents à caractère unique ou de grande valeur. Bien que la plastifieuse réponde à tous les standards et toutes les normes de sécurité courantes, des dysfonctionnements ne sont pas exclus - comme sur tout appareil électrique. Une anomalie de fonctionnement de la plastifieuse peut conduire à des dommages sur le document à plastifier. • Ne plastifiez pas de documents qui affichent une épaisseur de plus de 1,0 mm lorsqu'ils sont recouverts d'un film plastifiant. Sinon, la pochette film peut se bloquer à l'intérieur de la plastifieuse. Dans cette situation, la pochette à film, le document à plastifier ainsi que la plastifieuse peuvent être endommagés. • Ne pas utiliser de rallonge. Disposer l'appareil de telle sorte que la prise secteur soit facilement accessible et qu'on puisse débrancher rapidement en cas d'urgence. • N'utilisez pas de temporisateur externe ou un système de télécommande pour opérer l'appareil. • Installez l'appareil de telle manière que la fiche secteur soit facilement accessible, et que l'appareil puisse être rapidement débranché en cas d'urgence.

Risque de choc électrique ! • Branchez l'appareil sur une prise d'alimentation électrique sous une tension de 220-240 V ~ 50 Hz. • Ne pas utiliser l'appareil si le cordon d'alimentation ou la fiche secteur est endommagé. • Faites immédiatement remplacer la fiche secteur ou le cordon d'alimentation endommagé par un technicien spécialisé ou par le service clientèle afin d'éviter tout danger. • Ne jamais plonger l'appareil dans l'eau. Essuyez-le uniquement avec un chiffon humide. • N'exposez pas l'appareil à la pluie et ne l'utilisez jamais dans un environnement humide ou mouillé. • Veillez à ce que le cordon d'alimentation ne soit jamais humide ou mouillé pendant le fonctionnement.

• Après utilisation, débranchez immédiatement l'appareil du réseau de courant. Il est impératif de débrancher la fiche secteur de la prise électrique afin de mettre l'appareil totalement hors tension. • Il est interdit d'ouvrir le boîtier de l'appareil et de le réparer. Dans ce cas, la sécurité n'est plus assurée et vous perdez le bénéfice de la garantie.

Risque d'incendie ! • N'utilisez pas l'appareil à proximité de surfaces chaudes. • Ne pas installer l'appareil dans un endroit directement exposé aux rayons du soleil : Il peut sinon se produire une surchauffe et l'appareil risque d'être endommagé de manière irréparable. • Pendant l'exploitation, ne laissez jamais l'appareil sans surveillance. • Ne jamais recouvrir les fentes d'aération sur le haut de l'appareil lorsqu'il est sous tension. Risque de blessures ! • Tenir le cordon d'alimentation et l'appareil hors de portée des enfants. Les enfants sous-estiment fréquemment les risques émanant des appareils électriques. • Veillez à ce que l'appareil soit posé sur une surface stable. • Si l'appareil est tombé ou est endommagé, vous ne devez pas le remettre en fonctionnement. Faites contrôler et éventuellement réparer l'appareil par un professionnel qualifié. • Pendant le fonctionnement, des parties de l'appareil deviennent chaudes. Ne touchez pas ce dernier afin d'éviter des brûlures.

6. Pochettes films à utiliser • L'appareil admet pour la plastification à chaud des pochettes d'une largeur allant jusqu'à 230 mm et présentant une épaisseur maximale de 125 microns. • Notez bien que chaque pochette à film ne peut être utilisée qu'une seule fois pour la plastification.

Pour la plastification à chaud, utilisez exclusivement des pochettes de film prévues explicitement pour la plastification à chaud. Pour la plastification à froid, utilisez exclusivement des pochettes de film prévues explicitement pour la plastification à froid.

Veuillez noter que les pochettes de film fournies sont prévues exclusivement pour la plastification à chaud.

7. Commandes de niveaux Position Commutateur sélecteur i

Position Commutateur d'épaisseur du film o

Epaisseur du film de plastification

Conseil : Pour les photos à haute brillance, nous vous recommandons de sélectionner la position de commutateur "125", ainsi que l'épaisseur de film plastifiant correspondante.

8. Préparation de la plastification à chaud ➩ ➩ ➩ ➩ ➩ ➩

Introduisez la glissière de guidage de film q dans les orifices prévus à cet effet au dos de la plastifieuse. Tirez les supports de document s pour introduire les documents dans l'axe de la fente d'insertion manuelle des films t. Enfichez la fiche secteur de la plastifieuse dans une prise secteur. Vérifiez que l'appareil est posé sur un support stable. Réglez le commutateur sélecteur pour la plastification à chaud et à froid i sur "HOT" (chaud). Réglez le commutateur d'épaisseur du film o sur l'épaisseur de film voulue (80 ou 125 microns). Le témoin indicateur marche/arrêt rouge u s'allume. La plastifieuse chauffe jusqu'à atteindre la température de service. La plastifieuse a atteint sa température de service dès que le témoin indicateur "En service" y est allumé.

L'allumage du témoin lumineux LED vert signalant l'état "opérationnel“ y indique que la température a atteint sa consigne. Nous recommandons pour une plastification plus régulière, notamment avec les films minces (en dessous de 125 microns) ou lorsqu'on change d'épaisseur de film, d'attendre 2 ou 3 minutes avant de commencer les opérations.

Insérer tout d'abord le document à plastifier dans une pochette à film de taille adaptée.

Veiller à ce que toutes les bordures du document aient au moins deux millimètres d'écart par rapport au bord de la pochette à film, comme indiqué sur la fig. 1. Veillez à utiliser un seul film pour la plastification. Ouvrez tout d'abord ce dernier, comme indiqué sur la fig. 2.

Pour obtenir des informations sur la procédure de plastification, veuillez consulter le chapitre 10.

9. Préparer la plastification à froid

Si vous avez auparavant réalisé une plastification à chaud : laisser d'abord la plastifieuse se refroidir complètement avant de commencer les opérations pour une plastification à froid. Sinon les rouleaux à l'intérieur de la plastifieuse sont encore chauds. La pochette à film et le document à plastifier peuvent de ce fait être endommagés ! Introduisez la glissière de guidage de film q dans les orifices prévus à cet effet au dos de la plastifieuse. Tirez les supports de document s pour introduire les documents dans l'axe de la fente d'alimentation manuelle du film t. Enfichez la fiche secteur de la plastifieuse dans une prise secteur. Vérifiez que l'appareil est posé sur un support stable. Réglez le commutateur sélecteur pour la plastification à chaud et à froid i sur "COLD" (froid). Remarque : Réglez toujours le commutateur d'épaisseur du film o sur 125 microns pour le laminage à froid. Le témoin indicateur marche/ arrêt rouge u et le témoin indicateur "En service" vert y s'allument. Introduisez le document à plastifier dans un sachet de film au format adéquat.

Veiller à ce que toutes les bordures du document aient au moins deux millimètres d'écart par rapport au bord de la pochette à film, comme indiqué sur la fig. 1. Veillez à utiliser un seul film pour la plastification. Ouvrez tout d'abord ce dernier, comme indiqué sur la fig. 2 Pour obtenir des informations sur la procédure de plastification, veuillez consulter le chapitre 10.

10. Procédure de plastification ➩ Posez la pochette film sur la glissière de guidage de film q. Posez le bord droit ou le bord gauche de la pochette film contre la butée de format de film r (côté fermé en premier). Manœuvrer la butée d'arrêt r jusqu'au format souhaité. Vous évitez ainsi que la pochette à film soit introduite de travers.

Si toutefois le film s'engage mal, utiliser la “fonction anti-blocage“, comme indiqué au chapitre 11.

➩ Engager maintenant lentement la pochette à film dans la fente pour l'introduction manuelle de film t. ➩ Si vous avez poussé le sachet de film de quelques centimètres dans la fente t elle est ensuite automatiquement avalée par l'appareil. Relâchez la pochette à film dès que vous sentez que le film est entraîné automatiquement.

Veillez à ce qu'un espace d'au moins 45 cm soit libre devant la plastifieuse. Dans le cas contraire, la pochette à film ne peut plus être entièrement sortie de la plastifieuse à la fin de l'opération. La pochette à film plastifiée peut être endommagée.

➩ Le sachet de film plastifié sort de la fente du

12. Fonction de coupe

film a de la plastifieuse. Uniquement après la plastification à chaud : ➩ Retirez-le immédiatement de l'appareil car les sachets de film chauds peuvent se déformer aisément. Posez-le pour refroidir sur une surface plane.

Si vous souhaitez utiliser la fonction de coupe au niveau de la glissière de guidage de film q, retirez la glissière de guidage de film q.

Pour améliorer le résultat de la plastification, vous pouvez presser le sachet de film encore chaud à l'aide d'un livre, d'un dossier ou d'un autre objet lourd et lisse. Vous obtenez ainsi une surface lisse et parfaite.

➩ Si vous ne voulez plus réaliser une nouvelle plasti-

fication, tournez le commutateur d'épaisseur du film o sur ABS (OFF) et débranchez la fiche secteur de la prise.

11. Fonction anti-blocage (ABS)

Au début de la procédure de plastification, le film peut être introduit de travers ou se bourrer à l'intérieur de l'appareil.

Tournez le commutateur anti-blocage (ABS) o sur la position ABS. L'introduction du film s'arrête.

Retirer le film. Tournez à nouveau le commutateur anti-blocage (ABS) o sur l'épaisseur de film souhaité. Puis reprendre les opérations pour la plastification.

Rentrez si nécessaire le support de document s. Réglez l'accessoire de coupe d de manière à obtenir une surface droite avec la glissière de guidage de film q. Faites glisser la tête de coupe e jusqu'à la butée (la tête de coupe e peut glisser jusqu'aux deux extrémités du guide de coupe w). Repliez le guide de coupe w au niveau de la poignée arrondie vers le haut et positionnez les documents sur la glissière de guidage de film q. Bloquez le document, en faisant glisser les butées de format de film r l'une vers l'autre, jusqu'à ce qu'elles touchent les deux côtés du document. Utilisez les marques sur le tableau de mesures pour aligner votre document avec précision. Repliez le guide de coupe w vers le bas, pour qu'il s'enclenche. Maintenez le papier en position sûre avec la main gauche. Pour couper, appuyez la tête de coupe e avec la main droite vers le bas et faites-la glisser au-dessus du document en un seul mouvement.

13. Nettoyage et entretien Danger de mort par électrocution : • Ne jamais ouvrir le boîtier de l'appareil. La machine ne contient aucun élément de commande dans ces pièces. • N'immergez jamais les éléments de l'appareil dans l'eau ou dans un autre liquide !

Nettoyez la surface du boîtier avec un chiffon de nettoyage légèrement humidifié.

Débranchez tout d'abord la fiche secteur. Laissez refroidir intégralement l'appareil. Veillez à ce qu'aucune humidité ne pénètre à l'intérieur de l'appareil.

14. Rangement Attendez que l'appareil ait complètement refroidi avant de le ranger.

Nettoyage de l'intérieur de l'appareil :

Lors de chaque procédure de plastification, des impuretés se déposent sur les rouleaux à l'intérieur de la plastifieuse. La performance de la plastifieuse diminue ainsi au fil du temps. Il est pour cette raison recommandé de nettoyer les rouleaux à l'intérieur de la plastifieuse après utilisation.

Ne pas entreposer la plastifieuse dans des endroits humides, sinon de l'humidité peut pénétrer à l'intérieur de l'appareil. (dans une cave par ex.) !

Faire les opérations initiales comme indiqué au chapitre 8 "Préparer la plastification à chaud" jusqu'à ce que le témoin lumineux LED vert "opérationnel" y s'allume.

Introduire ensuite une feuille de papier DIN A3 (épaisseur de 1,0 mm maximum) pliée au milieu... • sans pochette à film et • avec le pli en premier,

Relâchez la feuille dès que vous sentez qu'elle est entraînée automatiquement.

• Les saletés présentes sur les rouleaux à l'intérieur de la plastifieuse se fixent sur la feuille de papier. Le papier sort de la fente du film a de la plastifieuse. ➩ Répétez la procédure de nettoyage plusieurs fois. Utilisez à chaque fois une nouvelle feuille de papier, propre. Si vous ne voyez plus d'impuretés sur le papier, les rouleaux à l'intérieur de la plastifieuse sont propres.

Nettoyage du boîtier de l'appareil :

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Cet appareil est soumis aux impératifs de la directive européenne 2002/96/EC. Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage. Eliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

… introduire lentement dans la fente de l'introduction manuelle de film t.

16. Garantie et service après-vente

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie devait s'appliquer, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.
