MANUALE UTENTE DAW ZOOM

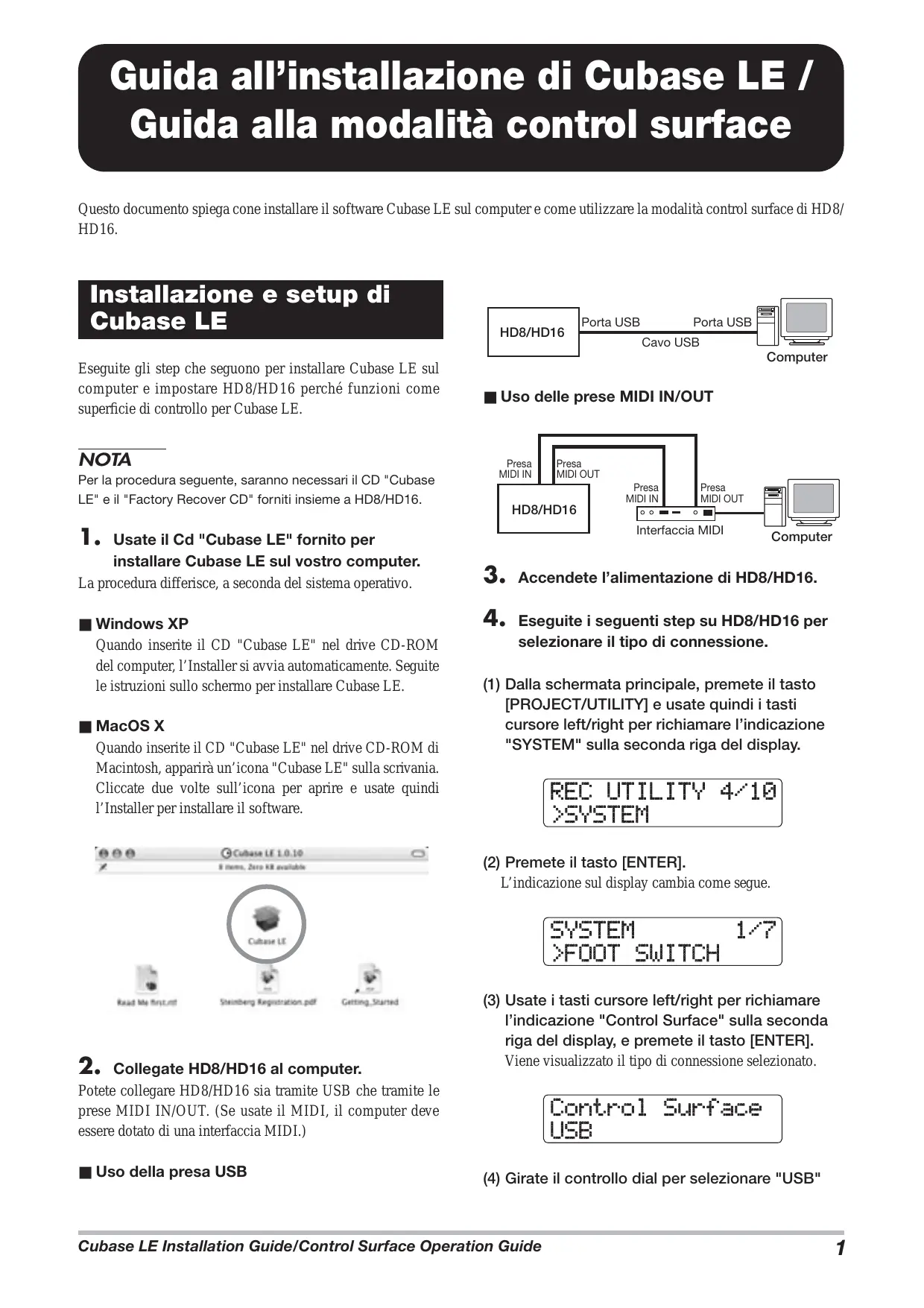

Guida all’installazione di Cubase LE / Guida alla modalità control surface Questo documento spiega cone installare il software Cubase LE sul computer e come utilizzare la modalità control surface di HD8/ HD16. Installazione e setup di Cubase LE Eseguite gli step che seguono per installare Cubase LE sul computer e impostare HD8/HD16 perché funzioni come superficie di controllo per Cubase LE. NOTA Per la procedura seguente, saranno necessari il CD "Cubase LE" e il “Factory Recover CD" forniti insieme a HD8/HD16. 1 . Usate il Cd "Cubase LE" fornito per installare Cubase LE sul vostro computer. La procedura differisce, a seconda del sistema operativo. E Windows XP Quando inserite il CD "Cubase LE" nel drive CD-ROM del computer, l’Installer si avvia automaticamente. Seguite le istruzioni sullo schermo per installare Cubase LE. EE MacOS X Quando inserite il CD "Cubase LE" nel drive CD-ROM di Macintosh, apparirà un'icona "Cubase LE" sulla scrivania. Cliccate due volte sull'icona per aprire e usate quindi l’Installer per installare il software. eee Gears

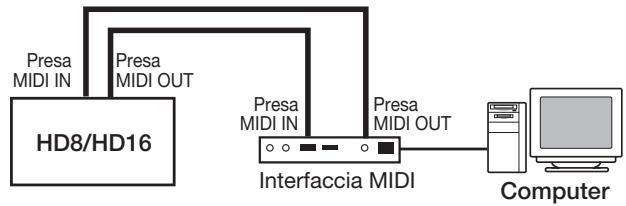

Potete collegare HD8/HD16 sia tramite USB che tramite le prese MIDI IN/OUT. (Se usate il MIDI, il computer deve essere dotato di una interfaccia MIDI.) EH Uso della presa USB Cubase LE Installation Guide/Control Surface Operation Guide Porta USB HD8/HD16 — «En Cavo USB Computer E Uso delle prese MIDI IN/OUT Presa | Jpresa MIDIHIN À fMDI OUT Presa Presa

3. Accendete l’alimentazione di HD8/HD16.

4. Eseguite i seguenti step su HD8/HD16 per

selezionare il tipo di connessione. (1) Dalla schermata principale, premete il tasto [PROJECT/UTILITY] e usate quindi i tasti cursore left/right per richiamare l’indicazione "SYSTEM" sulla seconda riga del display. LTILITY 4‘14 | TEM (2) Premete il tasto [ENTER]. L'indicazione sul display cambia come segue. (3) Usate i tasti cursore left/right per richiamare l'indicazione "Control Surface" sulla seconda riga del display, e premete il tasto [ENTER]. Viene visualizzato il tipo di connessione selezionato. (4) Girate il controllo dial per selezionare "USB"

Guida all’installazione di Cubase LE / Guida alla modalità control surface (connessione via porta USB) o “MIDI 1/0" (connessione via prese MIDI IN/OUT). I segnali in funzionamento remote saranno inviati tramite l’interfaccia qui selezionata. (5) Premete il tasto [EXIT] più volte per tornare alla schermata principale.

5. Eseguite i seguenti step su HD8/HD16 per

attivare la modalità “control surface”. (1) Dalla schermata principale, tenete premuto il tasto [SHIFT] e premete il pad 2 (CONTROL SURFACE). Appare una schermata di conferma per l’attivazione della modalità “control surface”. (2) Premete il tasto [ENTER]. HD8/HD16 passa in modalità “control surface”, e l’indicazione sul display cambia come segue. Statihute Esnks 1 FEH

6. Cubase LE si avvia.

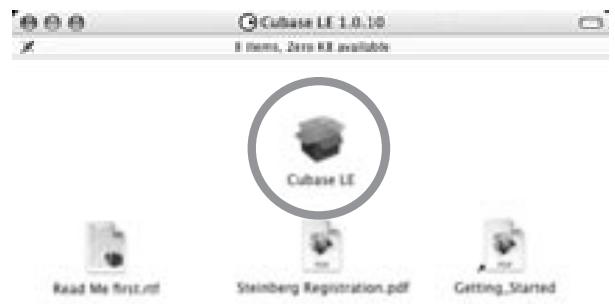

La procedura di startup differisce a seconda del sistema operativo. E Windows XP Cliccate due volte sull’icona di Cubase LE collocata sulla scrivania durante l’installazione. A ppare una finestra che vi chiede se volete testare le porte audio 1/0. Selezionate "Yes" per eseguire il test. E MacOS X Cliccate due volte sull’icona di Cubase LE collocata nella cartella "A pplicazioni" durante l’installazione. NOTA Assicuratevi di avviare Cubase LE solo dopo aver attivato la modalità “control surface” su HD8/HD16. Gli step seguenti sono gli stessi per Windows XP e MacOS X. Gli esempi di schermate qui mostrati sono di Windows X P. 7 + Dopo aver avviato Cubase LE, selezionate "Device Setup..." dal menu "Devices", e cliccate "Add/Remove". La finestra “device setup “ vi dà accesso alle impostazioni richieste per utilizzare come superficie di controllo il collegato HD8/HD16. Sul lato destro della finestra “device setup”, selezionate "Generic Remote" e cliccate il pulsante "Add". Questo aggiungerà la voce "Generic Remote" all’elenco sul lato sinistro della finestra “device setup”.

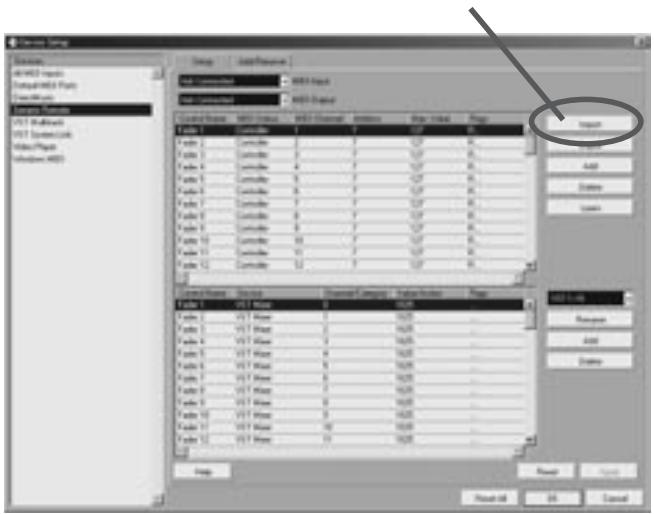

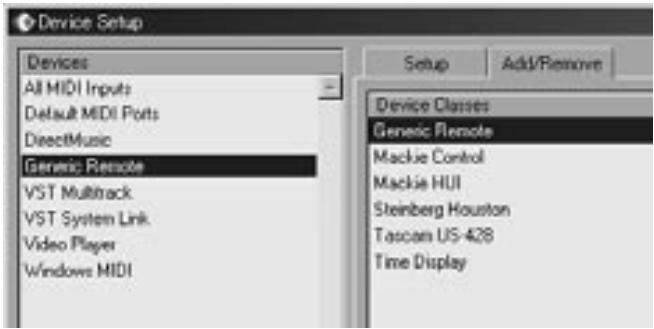

8. Selezionate "Generic Remote" nell’'elenco

sul lato sinistro della finestra “device setup”, e cliccate "Setup". L'indicazione sul display cambia nel modo seguente. Pulsante "Import"

10. Rimuovete il CD "Cubase LE" dal drive CD-

ROM del computer e inserite il "Factory Recover CD". 2 Cubase LE Installation Guide/Control Surface Operation Guide

Guida all'installazione di Cubase LE / Guida alla modalità control surface

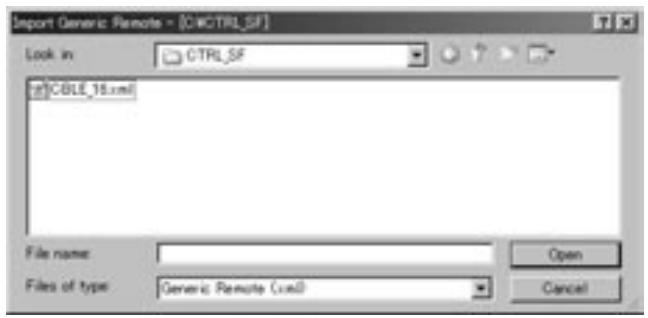

selezionate il file di setup collocato nella cartella "CTRL_SF" copiata sull’hard disk del computer. Quindi cliccate il pulsante "Open". Il nome del file di setup è come segue. File setup di HD8: .. CBLE_8.xml File setup di HD16: . CBLE_16.xml Lit en [ooms JOUE

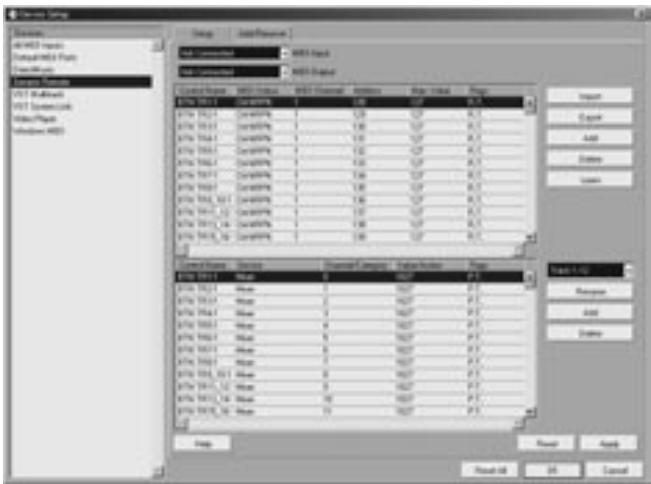

LL..2 L LL LL 2 CR | 22 | Cliccate "Open" per caricare il file setup Generic Remote. I contenuti del file vengono riportati nella finestra di setup.

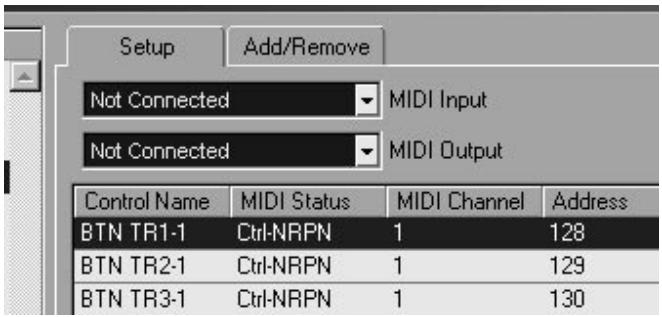

13. Usate i menu “pull-down’ per le porte MIDI

input e MIDI output di Cubase LE per selezionare la porta MIDI alla quale è collegato HD8/HD16. HE When using USB Selezionate le porte MIDI input e output dalle seguenti. “MIDI @Macintosh Mac OS X 10.2 e successive. "MIDI" Cubase LE Installation Guide/Control Surface Operation Guide Æ Quando usate il MIDI Selezionate la porta MIDI comispondente sull'interfaccia. Not Connected [| Not Connected [-|

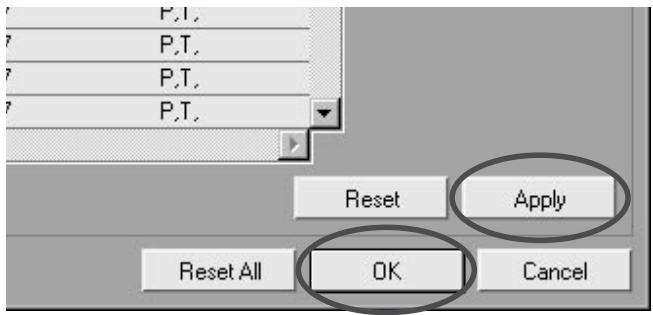

14. Cliccate il pulsante "Apply" e quindi "OK".

La finestra “device setup” si chiude. HD8/HD 16 pud essere utilizzato ora per controllare Cubase LE in modo remote. AVVISO Le impostazioni vengono salvate automaticamente da Cubase LE. Quando avviate Cubase LE la volta successiva, la procedura di setup non è più necessaria. ['Uscire dalla modalità “control surface” | Per uscire dalla modalità “control surface” e riportare HD8/ HD16 al funzionamento normale, procedete come segue. 1 < _Dalla schermata principale, tenete premuto il tasto [SHIFT] e premete il pad 2 (CONTROL SURFACE). L'indicazione sul display cambia come segue. Control Surface Terminate?

2. Premete il tasto [ENTER].

Riappare la schermata principale e HD8/HD16 torna al suo normale funzionamento come registratore.

Guida all’installazione di Cubase LE / Guida alla modalità control surface e: Import

Guida all'installazione di Cubase LE / Guida alla modalità control surface Uso della modalità “control surface” Questa sezione descrive l’uso di HD8/HD16 nella modalità “control surface”. NOTA Le funzioni “control surface” qui descritte sono disponibili solo quando il file di setup fornito da ZOOM è stato caricato nel software Cubase LE. La modalità “control surface” Quando commutate HD8/HD16 in modalità “control surface”, i tasti e i fader di HD8/HD16 possono essere usati per controllare a distanza le funzioni di trasporto e missaggio di Cubase LE. Quando commutate HD8/HD16 in modalità “control surface”, l'ndicazione sul display cambia come segue. Statibute Banks 1

NOTA Quando HD8/HD16 si trova in modalità “control surface”, il registratore non funziona. In modalità “control surface”, le funzioni di registrazione di HDB8/HD16 non sono disponibili, e le manopole e i tasti sul pannello hanno speciali funzioni per Cubase LE. Il level meter di HD8/HD16 mostra le posizioni dei fader delle tracce di Cubase LE. Per l’elenco delle funzioni assegnate ai tasti e alle manopole di HD8/HD16 in modalità “control surface”, vedi la tabella “Funzioni modalità ‘Control surface" a pagina 8 di questo documento. Cubase LE Installation Guide/Control Surface Operation Guide Azionare il trasporto Quando HD8/HD16 si trova in modalità “control surface”, i tasti della sezione trasporto controllano le seguenti funzioni di Cubase LE. Tasto ZERO [I] Portate il cursore Tasto REW [4] Tasto FF [b>] all'inizio del project Riavvolgimento Avvolgimento ra STOP PLAY j = J> Tasto STOP [M] Tasto PLAY [] Tasto REC [@] Ferma Suona Registra Riguardo alle funzioni degli altri tasti nella sezione funzione/ trasporto, vedi la tabella "Funzioni modalità ‘control surface" a pag. 8 di questo documento. Azionare la sezione fader Quando HD8/HD16 si trova in modalità “control surface”, i controlli della sezione fader (fader, tasti di stato, manopole parametri) possono essere usati per regolare i principali parametri di Cubase LE. Riguardo alle funzioni dei controlli, vedi la tabella "Funzioni modalità ‘control surface’" a pag. 8 di questo documento. NOTA Con HD, vengono usati anche fader [RHYTHM], tasto di stato, € manopola parametro. Con HD16, tutti questi sono "not assigned”. Commutazione banchi eseguita dalla sezione fader Un gruppo di tracce azionate dai controlli (fader, tasti di stato, manopole parametro) della sezione fader à detta "bank" (banco). Attivando i banchi, potete controllare più tracce di Cubase LE. Con HD8, ci sono quattro banchi (1 - 4), e con HD16 ci sono tre banchi (1 - 3). La tabella nella pagina successiva mostra i numeri delle tracce di Cubase LE che sono state assegnate ai controlli per ciascun banco.

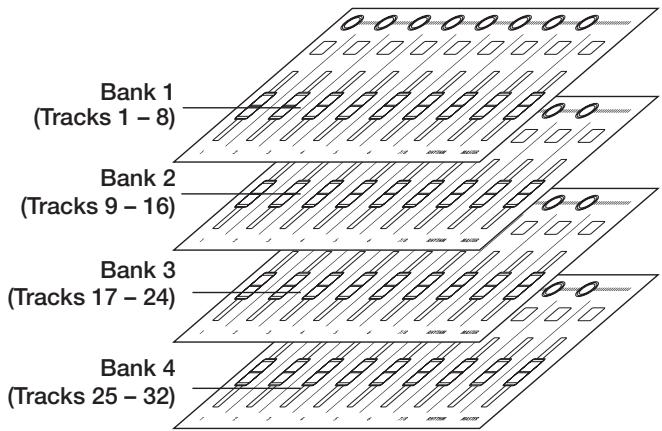

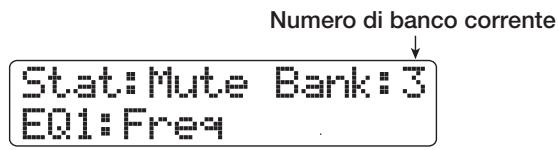

Guida all’installazione di Cubase LE / Guida alla modalità control surface Banchi disponibili su HD8 Controis | 1 2 | 3 | 4 | 5 | 6 | 78 [RHVHM Bai [T1 | 2 T3 [m4 m5 | m6 [7 | 8 Bak2 [T9 | m0 mL TE |A |TEs| M6 Banks [TU |mE ME |H2|mA|TZ2 |A) MA Bak4 [T5 |m%6 m2 |T%|mA T0 |A) ME Banchi disponibili su HD16 Controls 1 2 3 4 5 6 Bank 1 Ti Tr2 T3 Tr4 T5 Tré Bank 2 Tr13 Tr i4 Tr15 Tr 16 Tr 17 Tr 18 Bank 3 Tr 25 Tr 26 Tr27 Tr 28 Tr 29 Tr 30 Controls 7 8 910 1142 13/14 1516 Bank 1 T7 T8 T9 Tr 10 Tri Tr 12 Bank 2 Tr 19 Tr. 20 Tr21 T2 Tr23 Tr 24 Bank 3 Tr 31 T3 Tr 33 Tr 34 Tr 35 Tr 36 Per esempio, quando è selezionato bank 1 con HD8, possono essere controllate le tracce 1 - 8 di Cubase LE. Attivando bank 2 si accede alle tracce 9 - 16. @ Come sono organizzati i banchi (HD8) Bank 1 (Tracks 1 - 8) Bank 2 (Tracks 9-16) Bank 3 (Tracks 17 - 24) Bank 4 (Tracks 25 - 32) Usate i tasti cursore left/right per commutare i diversi banchi. Il banco attualmente selezionato viene indicato sulla prima riga del display. Numero di banco corrente

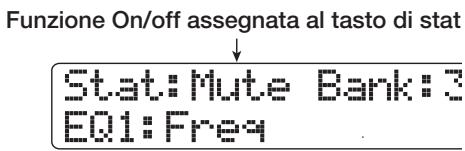

tatihute Banks El: Fres Selezionare una funzione da controllare con i tasti di stato Usando i tasti di stato di HD8/HD16, è possibile controllare Mute, Rec (recording standby), e Solo on/off per le rispettive tracce di Cubase LE. Per scegliere quale di queste funzioni à controllata dal tasto di stato, procedete come segue. 1 . _Usate i tasti cursore left/right per scegliere il banco che include la traccia da controllare. La funzione attualmente assegnata al tasto di stato (Mute, Rec, Solo) viene mostrata sul lato sinistro della prima riga del display. Funzione On/off assegnata al tasto di stat

tatifiute Eanks 2 Et: Free

2. Usate il tasto [SELECT] per scegliere la

funzione desiderata. A ciascuna pressione del tasto il tasto di stato passa tra Mute — Rec — Solo, ciclicamente.

3. Premete il tasto di stato per la traccia di

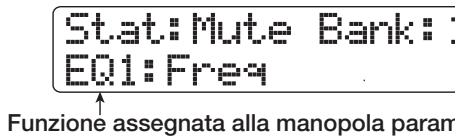

destinazione in modo da attivare/disattivare la funzione selezionata. Selezionare una funzione da controllare con la manopola parametro Usando le manopole parametro di HD8/HD16, panning, EQ, e livello di mandata effetto possono essere regolati per ciascuna traccia di Cubase LE. Per scegliere quale di queste funzioni à controllata dalla manopola, procedete nel modo seguente. 1 . _Usate i tasti cursore left/right per scegliere il banco che include la traccia da controllare. La funzione attualmente assegnata alla manopola parametro viene mostrata sulla seconda riga del display. Statibute Banks! EG: Fret Funzione assegnata alla manopola pararr

2. Premete il tasto corrispondente al parametro

da regolare. La tabella nella pagina successiva mostra i parametri regolabili di Cubase LE e i tasti comispondenti di HD8/HD16. Eccetto per il parametro PAN, selezionate uno dei diversi parametri premendo lo stesso tasto ripetutamente. 6 Cubase LE Installation Guide/Control Surface Operation Guide

Guida all'installazione di Cubase LE / Guida alla modalità control surface HD8/HD16 key Display indication | Cubase LE parameter Hsrameters Ne epestec) [TRACK PARAMETER] key HDi — SEND1 - SEND4 SEND1 - 4 On/Off status and level are shown in tu. [INPUT SOURCE] key Hi PAN [BOUNCE] key EO:LOW EQ1 OnOff status, Gain, Freq and Q are shown in tum [SCENE] key a EQ:LO MID EQ1 OnOff status, Gain, Freq and Q are shown in tum JAUTO PUNCH IN/OUT] key o EQ:HI MID EQ1 OnOff status, Gain, Freg, and Q are shown in tum TAB REPEAT] key 4 EQHI EQ1 OnOff status, Gain, Freg, and Q are shown in tum Per esempio, premendo il tasto [TRACK PARAMETER] ripetutamente si scorre ciclicamente tra i seguenti parametri di controllo: SEND1: OnOff — SEND1: Level — SEND2: OnOff — SEND2: Level.

3. Girate la manopola parametro della traccia di

destinazione per regolare il parametro. Uso dei pad Anche mentre HD8/HD16 si trova in modalità “control surface”, le informazioni di esecuzione dei pad vengono inviate in uscita come messaggi MIDI. In modalità “control surface” di HD8/HD16, sono possibili le seguenti impostazioni per i pad. | Commutazione pad bank | Quando attivate un pad bank in modalità “control surface”, il set di numeri di nota assegnato a ciascun banco cambia. (Per informazioni sui numeri di nota MIDI per ciascun pad, vedi a pagina 205 del Manuale operativo.) 1 < _Tenete premuto il tasto [SHIFT] e premete il pad 5 (CHORUS/DELAY). L'indicazione sul display cambia nel modo seguente. Fad Eank

2. Girate dial per selezionare il pad bank (1 - 3).

Una volta completata l’impostazione, premete il tasto [EX IT]. Cubase LE Installation Guide/Control Surface Operation Guide [ Cambiare la sensibilità del pad Potete regolare il volume prodotto a secondo della forza con cui colpite i pad (pad sensitivity).

1 - _Tenete premuto il tasto [SHIFT] e premete

pad 1 (CD-R/RW). L'indicazione sul display cambia come segue. Hormal Impostazione pad sensitivity Per informazioni sulle impostazioni disponibili, vedi a pagina 125 del Manuale operativo.

2. Girate dial per selezionare le impostazioni di

pad sensitivity. Una volta completata l’impostazione, premete il tasto [EXIT] per tornare alla schermata precedente. ['Impostare i canali MIDI | Per regolare il canale d’invio dei messaggi MIDI, procedete nel modo seguente. 1 . _Tenete premuto il tasto [SHIFT] e premete il pad 6 (REVEREB). L'indicazione sul display cambia come segue. MIDI Pad Channel Lich

2. Con dial selezionate il canale MIDI (1 - 16).

Una volta completata l’impostazione, premete il tasto [EXIT] per tornare alla schermata precedente.

Guida all’installazione di Cubase LE / Guida alla modalità control surface Funzioni modalità “control surface” NOTA Le funzioni “control surface” qui elencate sono disponibili solo quando il file di setup fornito da ZOOM è stato caricato nel software Cubase LE. Controllo Descrizione Manopola parametro Roanne, EQ, ed effect send level della HD8: Regola panning, EQ, ed effect send level della Manopola parametro [RHYTHM] riseliva traccia HD16: Non assegnato Tasto di stato Attiva Mute, Rec, Solo on/off della rispettiva traccia . HD8; Attiva Mute, Rec, Solo on/off della nispettiva Sezione Fader Tasto di stato [RHYTHM] traccia HD16: Non assegnato Tasto di stato [MASTER] Non assegnato Fader Regola il volume della rispettiva traccia Fader [RHYTHM] HDS: Rogolail june della rispettiva traccia Fader [MASTER] Regola il volume master Tasto [SELECT] Commuta la destinazione del tasto di stato Tasto [SOLO] Apertura/chiusura sul mixer Tasti cursore lefuright (DEA banc ADO San Tasto cursore up (su) Naviga in su Tasto cursore down (giù) Naviga in giù Tasto [ENTER] Sposta la finestra del project sullo sfondo Sezione function/transport | Sposta la posizione del cursore del project Tasto ZERO [K«] Retum to zero the project cursor position Tasto REW [K] Riavvolgimento Tasto FF D] Avanzamento veloce Tasto STOP [M] Stop Tasto PLAY [>] Riproduzione Tasto REC [€] Registrazione Tasto [NEW PROJECT] Commuta la modalità "cycle” on/off Tasto [PROJECT/UTILITY] Commuta il monitoraggio on/off Tasto [TRACK PARAMETER] Seleziona SEND as parameter knob target Tasto [INPUT SOURCE] Seleziona PAN as parameter knob target Tasto [BOUNCE] Seleziona EQ1 as parameter knob target Sezione Control Tasto [SCENE] Seleziona EQ2 as parameter knob target Tasto [AUTO PUNCH IN/OUT] Seleziona EQ3 as parameter knob target Tasto [A-B REPEAT] Seleziona EQ4 as parameter knob target Tasto [CLEAR] Apre la finestra delle impostazioni canale V ST Tasti MARKER [K(/ DYI] al Cu sue poszione del marcatore, PI/ Tasto [MARK] Marca la posizione corrente del cursore. Pad1-9 Invio informazioni esecuzione come messaggi MIDI Tasto [CD-R/RW] Mon La schermata d regolezione pad sens di Tasto [CONTROL SURFACE] Esce dalla modalità “control surface” Sezione Pad Tasto [USB] + Tasto [sHIFT] | Atéva/disattiva la modelità "mass storage” Tasto CHORUS/DELAV] Mon a schermata df commutazione pad bank di Tasto [REVERB] Moskr la schemata d selezione canale à HD8/ 8 Cubase LE Installation Guide/Control Surface Operation Guide
