MANUALE UTENTE WR515 KOENIG

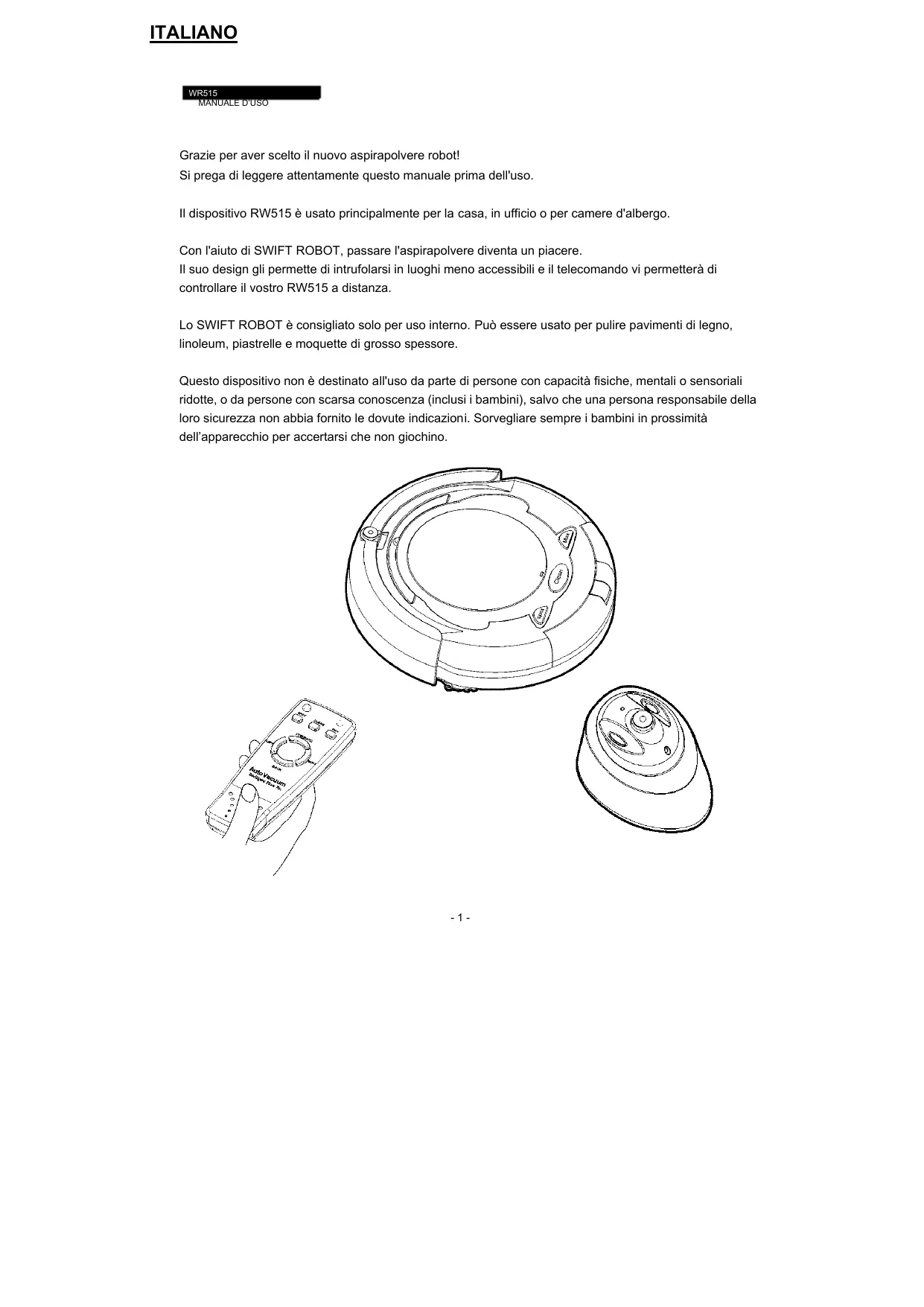

Grazie per aver scelto il nuovo aspirapolvere robot! Si prega di leggere attentamente questo manuale prima dell'uso. Il dispositivo RW515 è usato principalmente per la casa, in ufficio o per camere d'albergo. Con l'aiuto di SWIFT ROBOT, passare l'aspirapolvere diventa un piacere. Il suo design gli permette di intrufolarsi in luoghi meno accessibili e il telecomando vi permetterà di controllare il vostro RW515 a distanza. Lo SWIFT ROBOT è consigliato solo per uso interno. Può essere usato per pulire pavimenti di legno, linoleum, piastrelle e moquette di grosso spessore. Questo dispositivo non è destinato all'uso da parte di persone con capacità fisiche, mentali o sensoriali ridotte, o da persone con scarsa conoscenza (inclusi i bambini), salvo che una persona responsabile della loro sicurezza non abbia fornito le dovute indicazioni. Sorvegliare sempre i bambini in prossimità dell’apparecchio per accertarsi che non giochino.

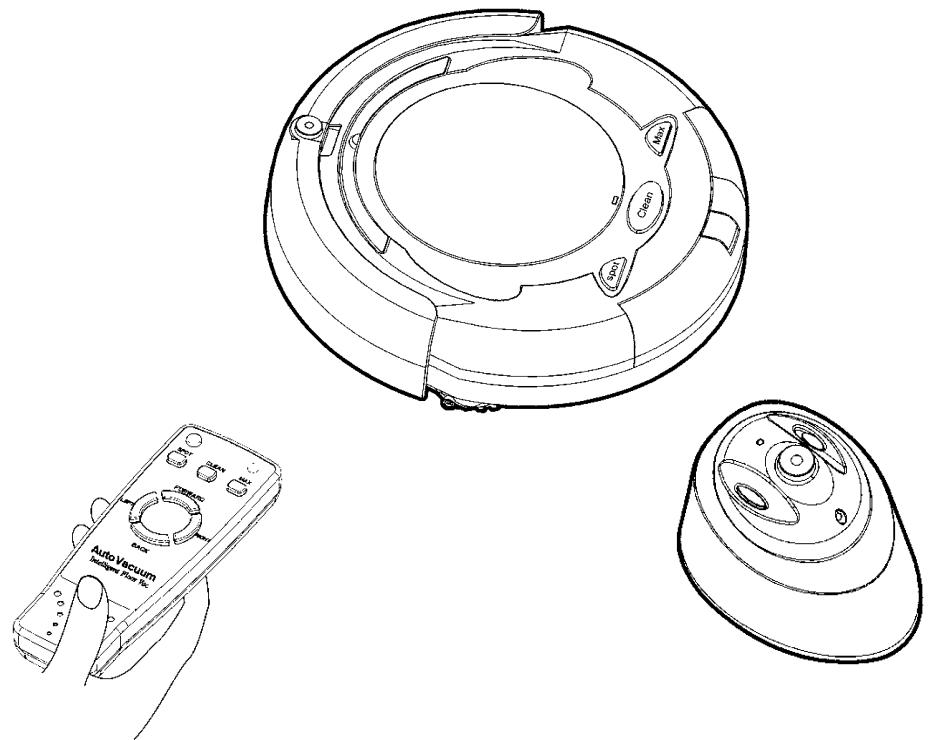

Il modello RW515 è dotato dei seguenti accessori:

Batteria ricaricabile X 1

Spazzola per la pulizia X 1

Manuale d'uso X 1 WR515 Caricatore Spatola Telecomando Filtro Muro Virtuale Batteria Ricaricabile Spazzola laterale

Spazzola per la pulizia WR515

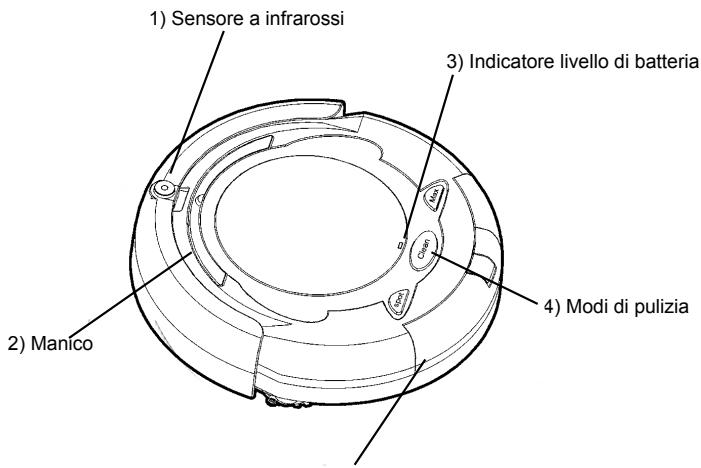

3) Indicatore livello di batteria

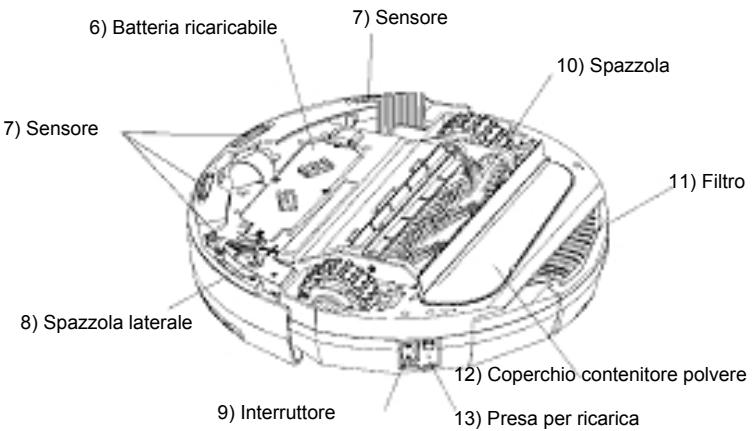

6) Batteria ricaricabile

12) Coperchio contenitore polvere

Dopo aver letto le diverse funzioni dell’apparecchio, è opportuno leggere attentamente le procedure d’uso.

1. Prima di utilizzare l’apparecchio accertarsi che la batteria sia completamente carica.

2. Assicurarsi di rimuovere gli oggetti che non sono fissati al suolo e oggetti fragili per

3. Premere il pulsante di avvio scegliendo una delle tre modalità di pulizia:

A. Modalità"Spot": Questa funzione consente la pulizia ripetuta in una specifica area o di una stanza intera. B. Modalità "Clean”:Questa modalità permette la pulizia automatica della stanza per 30 minuti. Questa modalità è applicabile per aree di piccole dimensioni. C.Modalità "Max": Questa modalità consente una pulizia continua finoa totale consumo della batteria.

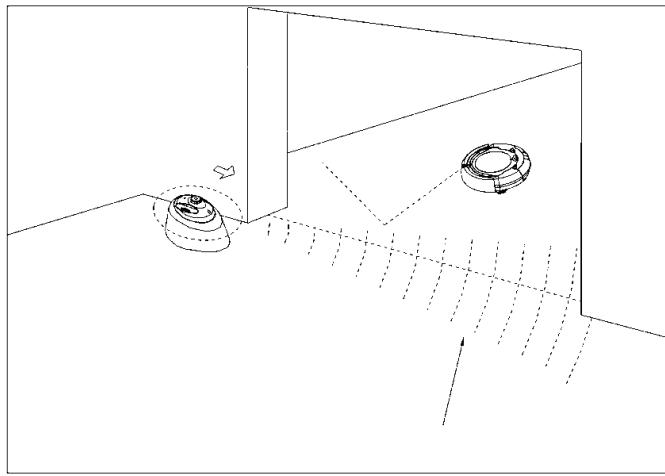

4. Se si desidera che il robot WR515 pulisca una zona molto specifica, è possibile

utilizzare il muro virtuale per delimitare un’aria (come mostrato in figura). È meglio disporre il muro virtuale dietro la porta. infrarossi

5. Se il pulsante di avviamento viene mal azionatosi dovrà riavviare l’apparecchio.

6. Il tempo massimo di pulizia è di circa 60 minuti, che soddisfa i requisiti di una normale

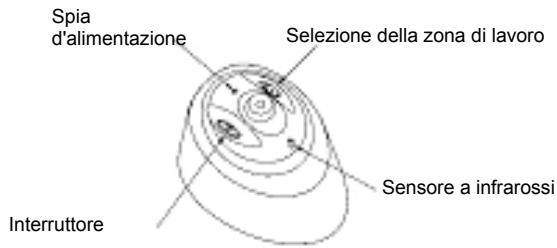

pulizia. Se la batteria è scarica, l'indicatore della batteriasi accenderàdi rosso. Il robot smetterà di funzionare. Sarà necessario quindi caricare la batteria. Funzioni del Muro Virtuale Spia d'alimentazione Selezione della zona di lavoro Sensore a infrarossi Interruttore Il muro virtuale è utilizzato per delimitare l'area di lavoro. È possibile selezionare tre diverse zone: Più di 7 m 3-7 m 0-3 m Attenzione Non puntare il sensore a infrarossi verso gli occhi!

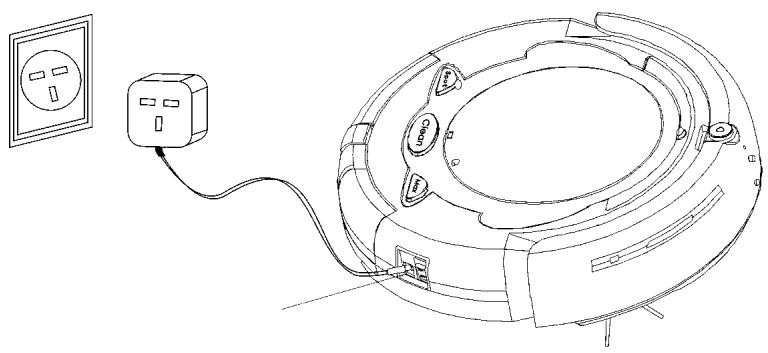

1. Accertarsi che la tensione sia la stessa per evitare danni.

2. L'indicatore luminoso lampeggia durante la ricarica. Quando diventa verde, vuol dire

che la carica è completa. Il tempo di caricamento, in genere, è di 4 o 5 ore.

3. È opportuno conservare il caricatore in un luogo asciutto. Non utilizzare in ambienti

umidi come il bagno, in quanto potrebbe essere pericoloso.

4. Non far cadere il caricatore per terra o rimuovere in modo brutale dopo il

caricamento,perché questo potrebbe danneggiare il caricabatterie.

5. Per prolungare la durata della batteria, sarà opportunocaricare per 8-9 ore

precedentemente al primo utilizzo o quando l'apparecchio non è utilizzato per un lungo periodo. La batteria raggiungerà il massimo delle prestazioni dopo 2-3 cicli di carico.

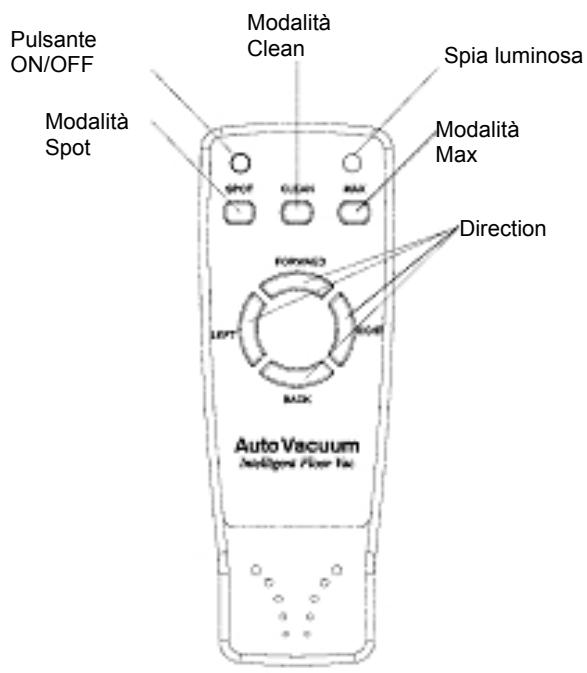

Funzioni del Telecomando: Pulsante ON/OFF Modalità Clean Modalità Spot Spia luminosa Modalità Max Direction Il robot può essere controllato a distanza con un telecomando. Sul telecomando si possono trovare le tre modalità di pulizia: Spot, Clean, e Max. È possibile comandare il robot grazie ai tasti direzionali presenti sul telecomando. Se si utilizza il telecomando nella stessa area in cui èdisposto il Muro Virtuale, si potrebbero verificare delle interferenze.

Il robot WR515 è molto pratico e richiede pochissima manutenzione. Pulizia degli accessori:

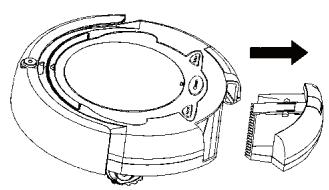

1. Contenitore per la polvere:

a. Spegnere l’apparecchio. b. Premere il tasto "press" (come riportato sullo schema sotto). c. Svuotare e pulire il contenitore della polvere. d. Rimettere il contenitore per la polvere nel suo posto originale.

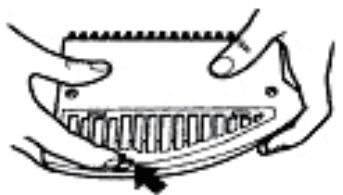

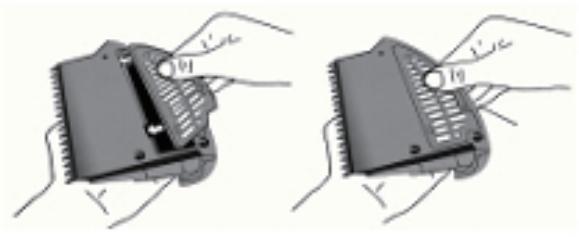

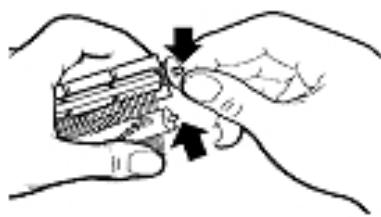

a. Accendere l’apparecchio. b. Fare una leggera pressione sul filtro per rimuoverlo dal robot (come riportato in figura). c. Pulire il filtro. d. Rimettere il filtro al suo posto. WR515

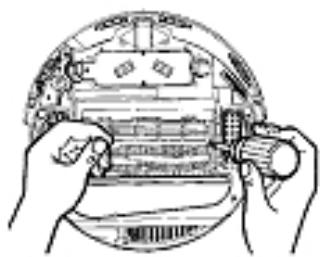

2. Utilizzare un cacciavite per rimuovere le viti. Rimuovere la spazzola come riportato

sulla figura sottostante.

3. Pulire lo spazio dove è riposta la spazzola.

4. È possibile pulire la spazzola del robot con la piccola spazzola di pulizia inclusa nella

5. Rimettere la spazzola nella sua posizione originale assicurandosi che la vite sia ben

stretta per evitare danni.

Coperchio contenitore polvere

1. Spegnere l'apparecchio, girarlo e disporlo su una superficie piana.

2. Sollevare e rimuovere il coperchio come indicato nel disegno sottostante.

3. Pulire il coperchio e il suo meccanismo per garantire un'adeguata ventilazione.

4. Riposizionare il coperchio nella sua posizione originale.

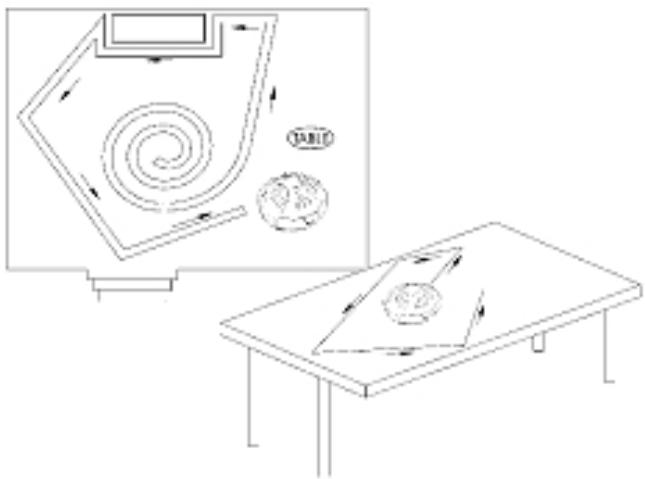

Sostituzione della spazzola laterale Seguire il seguente schema: Fig. 1 Fig. 2 Il WR515 è un robot intelligente Il WR515 è intelligentemente controllato. Esso può evitare gli ostacoli o addirittura a non cadere di una scala con i suoi sensori e il muro virtuale.

Attenzione Assicurarsi che tutti gli oggetti che potrebbero essere danneggiati o che potrebbero interferire con il robot siano rimossi. Il WR515 è dotato di un dispositivo di pulizia che permette di visualizzare la polvere permettendo una migliore pulizia. Leggere attentamente i seguenti punti:

1. Se il robot è in funzione, ma si ferma improvvisamente, può significare che la batteria

è quasi o completamente scarica. È necessario quindi ricaricare la batteria.

2. Non utilizzare il dispositivo su moquette spesse.

3. Rimuovere eventuali ostacoli che potrebbero impigliarsi nelle spazzole. (es.:

abbigliamento, corde, cavi, ecc.).

4. Assicurarsi di spegnere l'apparecchio dopo il suo utilizzo. Quando il dispositivo non è

stato utilizzato per lungo tempo, è necessario ricaricare per 8-9 ore come nel primo utilizzo. Conservare il robot in luogo asciutto.

Risoluzione dei problemi:

1. Il robot supera l'area delimitata dal muro virtuale: pulire i sensori a infrarossi e i sensori

situati sulla parte posteriore dell’apparecchio.

2. Il robot si ferma durante la pulizia: controllare se un oggetto sta bloccando le spazzole,

se il contenitore della polvere sia pieno o se la batteria è scarica.

3. Il robot resta immobile: verificare che non sia bloccatoda un oggetto e che il contenitore

della polvere non sia pieno.

4. Che cosa succede se il muro virtuale non funziona: pulire il sensore del muro virtuale e

del robot o cambiare le batterie del muro virtuale.

5. La batteria non si carica: assicurarsi che la batteria sia correttamente installata e che il

robot sia collegato correttamente al caricabatterie.

6. Il Muro Virtuale e il telecomando non funzionano: assicurarsi che la batteria del robot sia

correttamente installatae che il suo livello di carica sia alto. Pulire i sensori a infrarossi. Se l'apparecchio non funziona, si prega di contattare il servizio d’assistenza. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un centro di assistenza per evitare ogni pericolo. Per le riparazioni coperte dalla garanzia. Contattare il negozio dove è stato acquistato il robot. Ambiente ATTENZIONE: Non gettare quest’ apparecchio tra i rifiuti domestici. Per questo tipo di prodotti è fornito dai comuni un sistema di raccolta e ritiro in zona ed è quindi un dovere informarsi per conoscere il giusto smistamento del rifiuto. Infatti, i prodotti elettrici ed elettronici possono contenere sostanze pericolose che hanno effetti dannosi sull’ambiente o sulla nostra salute e quindi devono essere riciclati. Il simbolo al lato indica che le apparecchiature elettriche ed elettroniche fanno parte di una raccolta selettiva e differenziata (rappresentata da un bidone su due ruote sbarrato da una croce. Prodotto e importato da : Adeva European Import 8 rue Marc Seguin 77290 Mitry-Mory FRANCE www.adeva-import.com - contact@adeva-import.com - Tel. 01 64 67 00 01
