MANUALE UTENTE PPH SS 730 PARKSIDE

Indicazioni per l'uso e per la sicurezza

PT SERRAPENDULAR

IT/CH Indicazioni per l'uso e per la sicurezza Pagina 25

Utilizzo secondo la destinazione d'uso. 26
Dotazione.. 26
Contenuto della confezione.. 27
Dati tecnici 27

Istruzioni di sicurezza generali per utensili elettrici...... Pagina 27

Sicurezza dell'area di lavoro. 28
Sicurezza elettrica.. 28
Sicurezza delle persone 28
Utilizzo attento di dispositivi elettrici.. 29
Indicazioni di sicurezza specifiche per questo apparecchio.. 29
Accessorii/dispositivi aggiuntivi.. 30

Messa in esercizio

Informazioni relative alle lame.. 30
Montaggio / Sostituzione della lama 31
Montaggio della protezione da trucoli staccati.. 31
Montaggio del finecorsa parallelo.. 31
Collegare l'aspirazione trucioli.. 31

Esercizio dell'apparecchio

Regolare l'angolo di taglio.. 31
Regolazione del numero di colpi.. 31
Regolazione del sollevamento oscillante.. 32
Accensione/ Spegnimento.. 32

Manutenzione e pulizia

Manutenzione.. 32
Pulizia 32

Smaltimento 32

Informazioni

Assistenza.. 32
Dichiarazione di conformità/Produttore.. 33

Nel presente manuale di istruzioni per l'uso vengono utilizzati i seguenti Pittogrammi / symboli:
	Leggere il manuale di istruzioni per l'uso!		Classe di protezione II
	Rispettare le avventenze e leindicazioni per la sicurezza!		Indossare occhiali protettivi, protezioni per l'udito, mascherina antipolvere e guanti protettivi.
	Attenzione, rischio di scossa elettrica!Tensione elettrica pericolosa -pericolo di morte!		Tenere lontani i bambini e altre persona durante l'uso dell'elettrotensile.
	Pericolo di esplosione!		Tenere l'apparecchio al riparo da pioggia o umidità. La penetrazione di acqua nell'apparecchio elettrico aumenta il rischio di scossa elettrica.
V~	Volt (tensione alternata)		I danni all'apparecchio, al cavo o alla spina com-portano il pericolo di morte a causa di scossa elettrica. Controllare regolarmente le condizioni dell'apparecchio, del cavo e della spina.
W	Watt (potenza attiva)		Smaltire l'imballaggio dell'apparecchio in modo ecocompatibile!

Sega oscillante di precisione PPHSS 730

Introduzione

Prima della messa in servizio dell'apparecchio prendere dimestichezza con lesue funzioni e informarsi sul corretto

utilizzo degli utensili elettrici. Al riguardo leggere le seguenti istruzioni per l'uso, da conservare con cura. L'apparecchio deve essere accompagnato alla documentazione completaanche in caso di cessione a terzi.

Utilizzo secondo la destinazione d'uso

L'apparecchio è adatto per tagli curvati e a sghembo su pezioni angolari in plastica, legno e metallo.

Questo apparecchio è destinato esclusivamente all'utilizzo privato in luoghi asciuti. Osservare leindicazioni relative ai tipi di lama. Ogni altri uso op

pure modifica dell'apparecchio si considera come non conforme alla destinazione d'uso e cui cose are seri pericoli d'incidenti. Il produttore non risponde per eventuali danni causati dall'uso improprio.

- Dotazione

1 Maniglia a bottone
2 Interruptatore ON/OFF (arretrabile)
3 Alloggiamento
Rondella per la selezione del numero di giri
5 Cavo di collegamento alla rete elettrica
6 Rete di aerazione
7 Manicotto di aspirazione
8 Canale d'aspirazione (vedi fig. B)
Piastra di base in metallo leggero
10 Pattino (smontabile)
11 Vite di fissaggio
12 Interruttore di sollevamento oscillante
13 Rullo guida
14 Lama
15 Aperture per l'insertimento (incl. vite di fissaggio)
16 Protezione da trucoli staccati
17 Protezione da contatto

18 Mandrino di fissaggio veloce
[19] Finecorsa parallelo
20 Chiave ad esagono incassato
21 Spina d'arretamento (vedi Fig. B)

- Contenuto della confezione

1Sega oscillante, ivi inclusi

• Manicotto di aspirazione
• Chiave ad esagono incassato
• Protezione da trucoli staccati

1 Finecorsa parallelo
1 Valigetta in plastica
1 Manuale d'uso
1 Fascicolo "Garanzia e Assistenza"

2 Lame per la lavorazione del legno
1 Lama per la lavorazione del metallo

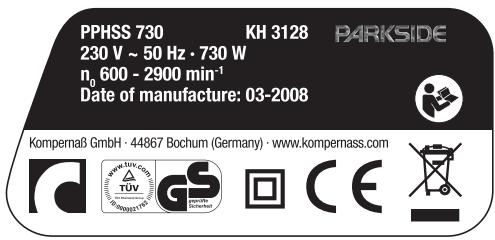

Dati tecnici

Lama oscillante: Parkside PPHSS 730

Tensione nominale:

Potenza di assorbimento:

N° di colpi a vuoto:

Profondità di taglio:

Sollevamento oscillante:

Tagli obliqui:

Classe di protezione:

230V 50Hz

730W

3 stadi e impostazione per taglio fine

Informazioni per il rumore e le vibrazioni:

I valori di misurazione sono stati rilevati in conformità alle disposizioni della norma EN 60745.

Generamente il valore di livello sonoro ponderato A generato dall'apparecchio è di 90 dB (A).

Scostamento di K = 3 dB. Il valore di livello sonoro nel corso di esecuzione di una lavorazione più superare gli 101 dB (A).

Utilizzato strumenti di protezione dell'udito!

Accelerazione valutata, tipica:

Vibrazioneiano/braccio a_h = 6,268m / s^2

Scostamento K = 1,5m / s^2

ATTENZIONE! Il valore relativo al livello di vibrazioni indicato nelle presenti istruzioni d'uso è stato misurato in conformità alla procedura di misurazione esplicitata nella norma EN 60745 e più essere utilizzato per il confronto tra apparecchi. Il livello di vibrazioni si modifica a seconda del tipo di utilizzo dell'apparecchio elettrico, ed in alcuni casi più essere superiore al valoreindicato nelle presenti istruzioni d'uso. Il carico di vibratione potrebbe essere sottostimato qualora l'apparecchio elettrico fosse regolarmente utilizzato in tale modo.

Nota: Per una corretta valutazione dell'affaticamento da vibrazioni durante un determinato periodo di la lavorazione devono essere considerati anni e tempi in cui l'apparecchio è disinserito o è funzionante, alla perché è essere utilizzato. Ciò più ridurre in misura notevole l'affaticamento da vibrazioni lungo il periodo di lavorazione complessivo.

Istruzioni di sicurezza generali per utensili elettrici

ATTENZIONE Leggere tutte le indicatori e gli avvisi di sicurezza!

Eventuali mancanze nell'osservanza delleindicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e/o gravi lesioni.

CONSERVARE TUTTE LE INDICAZIONI E GLI AVVIsi DI SICUREZZA PER EVENTUALI NECESSITA' FUTURE!

1. Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Il disordine ed aree di lavoro poco illuminate possono determinare incidenti.

b)

Non lavorare con l'apparecchio in un'atmosfera dove si trovino liquidi inflammabili,

esplosiva, gas e polveri. Gli utensili elettrici generano scintille che possono infiammare la polvere o i gas.

c)

Durante l'utilizzo del dispositivo elettrico tenere lontani bambini e persone estranee.

In caso di restrazione potrende perdere il controllo dell'apparecchio.

2. Sicurezza elettrica

Evitare il pericolo di morte a seguito di scossa elettrica:

a) La spina di connessione dell'apparecchio devese assere adatta alla presa elettrica nella quale esta viene inserita. In nessun caso l'adattatore devesecssere modificato.Nonutilizzare spine con apparecchi messi a terra.

Spine non modificate e prese adatte riducono il rischio di una scossa elettrica.

b) Evitare il contatto del corpo con superfici messe a terra, quali ad esempio delle di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di scossa elettrica, qualora il Vostro corpo fosse quello a terra.

c)

Mantenere l'apparechio lontano da pioggia o umidità.

La penetrazione di acqua in un

apparecchio elettrico accresce il rischio di scossa elettrica.

d)

Non utilizzare il cavo in modo non conforme,cisione per tirare l'apparecchio,per appenderlo tirarre la spina alla presa elethere il cavo lontano da calorie, goli acuti o di parti in movimento apecchio.Cavi danneggiati o attorresccono il rischio di scossa elettrica.

1

I case di lavori all'aperto utilizzato.
splamente prolonghe amesse anche per un loro utilizzo all'aperto. L'utilizzo una tale prolonga riduce il rischio di scossa e ttrica.

f)

ualora non si possa evitare l'esercio dell'elettroutensile in un ambiente nido,fare uso di un interrottore differenziale,circostanza che riduce il chio di una scossa elettrica.

3. Sicurezza delle persone

a)

Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzato l'apparecchio quando si è stanchi o sotto l'influsso di droge, alcol o medicinali.

Un solo attimo di disattenzione nell'utilizzo dell'apparecchio potò provocare seri'lesioni.

b)

Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi.

Indossando I'equipaggiamento di protezione personale, quale una mascherina antipolverve, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione auricolare, a seconda del tipo e dell'utilizzo dell'apparecchiatura elettrica, riduce il rischio di lesioni.

c)

Evitare qualsiasi avvio involontario dell'utensile. Assicurarsi che l'utensile sua disinserito prima di collegarlo alla rete di alimentazione elettrica, di sollevarlo o di trasportarlo. Se

durante il trasporto dell'apparecchio il dito dell'utilizzatore si trovava sull'interruttore ON/OFF oppure l'apparecchio è inserto, possono determinarsi incidenti.

d) Prima di avviare l'apparecchio, rimuovere il dispositorio di regolazione o la chiave per dadi. Un utensile o una chiave che si trovi in una parte di apparecchio in rotazione può provocare lesioni.
e) Mantenere una postura del corpo normale. Assicurarsi di avere un sostegno sicuro e mantenere sempre l'equilibrio. In quello modo è possible controllare meglio l'apprecchio, in modo particolare in caso di situazioni impreviste.
f) Indossare un abbligamento appropriato. Non indossare un abbligamento largo o bigietteria. Mantenere capelli, abbligamento e quanti lontano da parti in movimento. Abbligamento sciolto, gioieli o capelli lunghi sono essere trascinati da parti in movimento.
g) Quando vengono montati dispositivi di aspirazione e di cattura della polvere, assicurarsi che questi siano stati montati ed utilizzati correttamente. L'utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

4. Utilizzo attendoto di dispositivi elettrici

a) Non sovraccaricare l'apparecchio. Per un determinato lavoro utilizzato sempre il dispositivo elettrico a cui appropriato. Con il dispositivo elettrico appropriato si lavora meglio e con maggiore sicurezza nella specifico ambito di utilizzo.
b) Non utilizzato dispositivi elettrici il cui interruptatore sia difettoso. Un dispositivo elettrico che non si più accendere e spegnere rappresenta un pericolo, e delve essere riparato.
c) Estrarre la spina alla presa elettrica prima di eseguire regolazioni all'apparecchio, di sostituire di accessori o di riporre l'apparecchio. Queste misure di prudenza impediscono l'avvio involontario dell'apparecchio.
d) Mantenere dispositiivi elettrici non utilizzati fuori alla portata di bambini. Non fare utilizzato l'apparecchio da

persona che non lo conoscano o del
quale non abbiano letto le istruzioni
d'uso. I dispositiivi elettrici sono pericolosi se
utilizzati da persona inesperte.

e) Avere cura dell'apparecchio. Controllare se parti mobili dell'apparecchio funzionano perfettamente e non si bloccano, se parti diesso sono rotte o danneggiate, che la funzionalità dell'apparecchio non sua messa a rischio.Fare riparare le parti danneggiate prima diutilizzare di nuovo I'apparecchio.Molti incidenti sono provocati dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione.
f) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno frequentemente e sono semplici da guidare durante il lavoro.
g) Utilizzare dispositivi elettrici, accessori, i dispositivi da insertire ecc, in conformità alle presenti istruzioni e nel modo descritto per questo particolare tipologia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l'attività da eseguire. L'utilizzo di dispositivi elettrici per scopi diversi da quelli previsti può provocare situazioni di pericolò.

Indicazioni di sicurezza specifiche per questo appearecchio

Per evitare rischi di lesione e di incendio nonché situazioni pericolose per la salute, osservare quanto segue:

• Bloccare il pezzo da lavorare. A questo scopo utilizzato dispositivi di bloccaggio/una morsa a vite attorno al pezzo. Esso viene in quello modo trattenu in modo più sicuro che non con la mano.
• Avvicinare l'attrezzo solamente acceso contro il pezzo da lavorare. Altrimenti sussiste il pericolo di contraccolpi, se l'inserto si incastra nel pezzo da lavorare.

Tenere lontani le mani alla zona nella quale viene eseguito il taglio. Non andare con le mani fatto il pezzo da lavorare. In caso di contatto con la lama 14 sussiste il pericolo di lesioni.
- Prestare attenzione a che la piastra di base appoggi bene durante il taglio.
In caso di pericolo estrarre subito il cavo di alimentazione dalla presa di rete.
Portare il cavo sempre verso la parte posteriore dell'apparecchio.

ATENZIONE! GAS NOCIVI! La lavorazione di polveri dannose o velenose rappresenta un pericolo per la salute degli operatori o delle persone che si trovano nei pressi dell'area di lavoro.

Indossare occhiali di protezione e mascherina antipolvere!

Evitare di segare materiali dannosi per la salute.
E' vietato lavorare materiale contente asbesto. Si ritiene che l'asbesto sua una sostanza cancerogena.
Collegare l'apparecchio ad un aspiratore di polveri esterno adatto, quando si lavora per un tempo prolongato del legno e specialmente quando si lavora con metallo, i quali potrebbero generare polveri nocive.
Assicurare una sufficiente aerazione.
Non lavorare materiali inumiditi o superfici umide.
A conclusione del ciclo di lavorazione, spegnere l'apparecchio e togliere la lama 14 alla fessura del taglio solamente, quando si è fermata completeness.
Non frenare la lama [14]喙 lo sperimento, spingendola dal lato. In quello modo la lama [14]puo essere danneggiate, rompersi oppure causare contraccolpi.
Usare solamente lame perfette e non danneg
giate. Lame piegate oppure non affiliate posso
no rompersi oppure causare contraccolpi.
L'apparecchio devese essere sempre pulito, asciutto e privo di tracce di olio o di grasso.

• Accessori originali/dispositivi aggiantivi
  Utilizzare solamente accessori e dispositivi aggiantivi che sono indicati nelle istruzioni d'uso.

L'utilizzo di altri utensili aggiantivi o diversi da quelli c consigliati o accessori non originali possono rappresentare un pericolo per l'utilizzatore.

- Messa in esercizio

- Informazioni relative alle lame

L'equipaggio di base Parkside comprende già delle lame per gli utilizzzi principali sul legno e metallo.

nel legno soffice (freccia verde)

1 Lama per legno per tagli (freccia arancione)

1 Lama speciale per metalli aventi unore fino a 3 mm (freccia nera)

Nota: Utilizzato un refrigerante adatto, ad esempio olio da taglio, giacché in quello modo vengo-no aumento la durata operativa e l'intervallo di tempo tra interventi di manutenzione della lama di metallo.

Per anni tipologia di utilizzo sono disponibili in commercio lame ottimizzate. L'utilizzatore può essere tipo di lama, perchéessa sua fornita del codolo (stelo ad una camma) adatto.

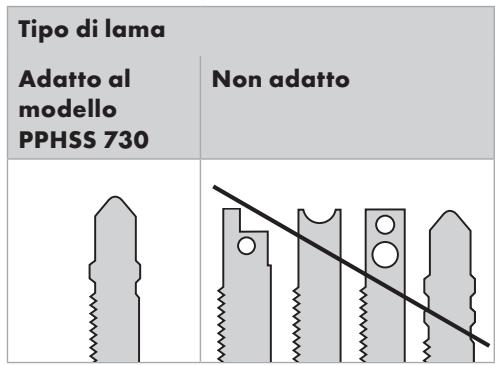

Montaggio / Sostituzione della lama

ATENZIONE! Estrarre la spina dalla presa di rete prima di eseguire qualsiasi intervento sull'apparecchio. In caso contrario vi è rischio di lezione.

Ruotare il mandrino 18 e tenerlo ruotato.
Inserire la lama 14 desiderata fino al finecorsa nel mandrino 18. La lama 14 s'incastra.
La lama 14 delve trovarsi nel rullo guida 13.
Rilasciare im mandrino 18; Il mandrino deve ritrornare nella sua posizione di partenza. La lama 14 è serrata.

- Montaggio della protezione da trucoli staccati

Estrarre il pattino 10 alla piastra di base 9.
Inserire la protezione da trucoli staccati 16 da除去 la piastra di base 9 e spingerla nelle cave previste peressa. La protezione da trucio li cui impedire il distacco della superficie.

- Montaggio del finecorsa parallelo

Il finecorsa parallelo 19puo essere fissato a scelta sulla destra oppure la sinistra dell'apparechio (vedi Fig. A).

□ Allentare le due viti dell'apertura di insertimento 15.
Spingere il finecorsa parallelo 15 nell'apertura di inserimento 19 e determinare la distance.
Serrare nuovamente le due viti alettate.

- Collegare l'aspirazione trucioli

Inserire il manicotto di aspirazione [7] nel canale di aspirazione [8] fino a quando si sente che il manicotto si è incastrato.
Collegare il dispositivo omologato per l'aspirazione di polveri e trucoli al manicotto per l'aspirazione [7] (vedi Fig. C).

Esercizio dell'apparecchio

- Regolare l'angolo di taglio

□ Allentare la vite di fissaggio 11 con la chiave ad esagono incassato 20.
Regolare l'angolo di taglio sulla piastra di base 9 mediate le marcature punzonate 0^ / 15^ / 30^ / 45^ (sinistra/destra). A questi valori corrispondono le cavità per la regolazione dell'angolo del taglio. L'alloggiamo possie de una spina d arretramento [2] o (vedi Fig. B), la quale deve innestarsi nella cavity corrispondente.
Serrare la vite di fissaggio con la chiave ad esagono incassato.

- Regolazione del numero di colpi

Portare la rotella selezione del numero di giri 4 sul numero di colpi desiderato.

- Regolazione del sollevamento oscillante

Rilevare la regolazione ottimale sempre prima, esuguendo una prova pratica.

E' possible regolare il movimento oscillante della lama [12] operando sull'interruttore del sollevamento oscillante [14]. Senza il sollevamento oscillante (Posizione "0") si ottengono angoli di taglio molto fini e puliti. Se si lavorano pezzi fini, spegnere il sollevamento oscillante.

Con sollevamento oscillante attivato (Posizione 1-3) si ottiene un procedimento di lavoro sempre più veloce.

Rilevare la regolazione ottimale sempre prima, esuguendo una prova pratica.

Accensione / Spegnimento

PERICOLO! Prima di collegare l'apparecchio alla corrente controllare che esta correponde a 230V 50Hz e che vi sia un fusibile 16A presente!

Accensione:

Premere l'interruttore ON/OFF ② nella posizione "I" fino a quando s'incastra.

Spegnimento:

Premere il lato posteriore dell'interruttore ON/OFF 2.

- Manutenzione e pulizia

Manutenzione

Sostituire la lama [14] appena le sue dentature non sono più affiliate, ragione per la quale un lavoro pulito non è più possibile.

Pulizia

Eseguire la pulizia dell'apparecchio sempre immediatamente après il termine del lavoro.
Togliere la sporcizia (p.es. trucioli). Utilizzare un panno asciutto che non lascia peli.

Smaltimento

L'imballaggio è composto da materiali ecologici, che possono essere smoltiti presso i siti di riciclaggio locali.

Non gettare gli utensili elettrici nei rifiuti domestici!

In conformità alla direttiva europea 2002/96/EG sui rifiuti di apparecchiature elettriche ed elettroniche e relativa trasposizione nel diritto nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati in maniera compatibile con l'ambiente.

Informazioni sulle possibilità di smaltimento di apparecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.

- Informazioni

Assistenza

Il centro di assistenza competente per ciascun paese è indicato nei documenti di garanzia.

■ Affidare la riparazione dell'apparecchio escludivamente a personale specializzato e qualificato e con pezzi di

ricambio originali, a garanzia della sicurezza dell'apparecchio.

La sostituzione della spina o del cavo di alimentazione deve essere eseguita esclusivamente dal fabbricante dell'apparechio o dal relative servizio clienti, a garanzia della sicurezza dell'apparechio.

Dichiarazione di conformità/ Produttore C€

L'azienda Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Germania, dichiara la conformità del presente prodotto alle segunti direttive UE:

Direttiva CE sulla bassa tensione (2006/95/EG)

Compatibilità elettromagnetica (89/336/EEC), (92/31/EEC)

Tip/Denominazione dell'apparechio: Sega oscillante di precisione PPHSS 730

Bochum, 31.03.2008

Hans Kompernaβ -Amministatore-

Modifiche tecniche nel senso dello sviluppo rimangono riservati.

Inleiding
