Tipo di prodotto	Condizionatore split Refrigerante R410A
Marca	HAIER
Modello	AS24GS2ERA
Potenza frigorifera (BTU/h)	24.000 (stima per modello 24K)
Alimentazione elettrica	Vedere targhetta: 220-240V ~ 50Hz
Funzioni principali	Freddo, caldo, secco, ventilazione, automatico
Velocità di ventilazione	Automatica, alta, media, bassa
Timer	Accensione/Spegnimento programmabile 24h
Funzione sleep	Sì, con regolazione automatica della temperatura
Funzione potenza	Riscaldamento/raffreddamento rapido
Funzione silenziosa	Sì
Flusso d'aria salutare	Sì, 3 posizioni predefinite
Funzione test/assistenza	Pulsante di emergenza sull'unità interna
Manutenzione e pulizia	Filtro aria lavabile ogni 15 giorni; filtro purificatore opzionale
Refrigerante	R410A, GWP 1975
Accessori forniti	Telecomando, batterie R03 (2), tubo di scarico, piastra di fissaggio, viti, copriforo
Codici errore	E1 (motore interno), E2 (sensore), E4 (EEPROM), E7 (comunicazione), E14 (motore)
Batterie del telecomando	2 batterie R03 (AAA) 1.5V
Distanza ricezione telecomando	Fino a 7 metri senza ostacoli
Sicurezza	Interruttore obbligatorio, messa a terra, non usare prolunghe

Domande frequenti - AS24GS2ERA HAIER

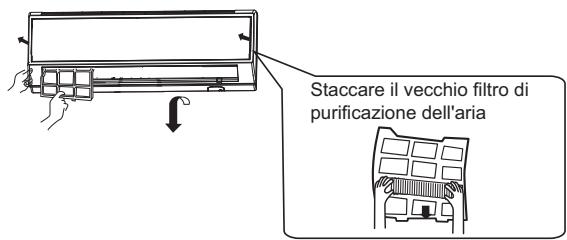

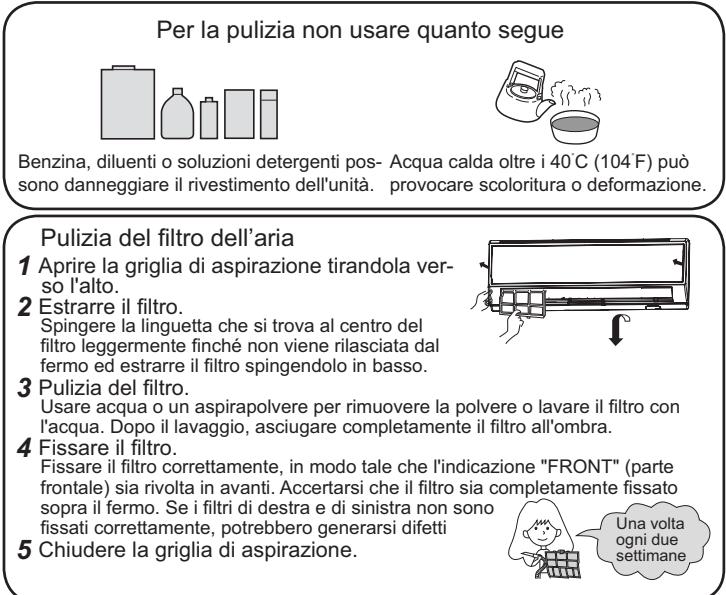

Come pulire il filtro dell'aria?

Aprire la griglia di ingresso aria tirandola verso l'alto. Rimuovere il filtro spingendo leggermente la linguetta centrale verso l'alto. Pulirlo con un aspirapolvere o con acqua pulita, quindi asciugarlo all'ombra prima di rimetterlo a posto. Il filtro deve essere pulito ogni 15 giorni.

Cosa significa il codice errore E1 sul display?

Il codice E1 indica un malfunzionamento del motore dell'unità interna. Può essere dovuto a una connessione difettosa, un termistore difettoso o un circuito stampato difettoso. Contattare un professionista per la diagnosi.

Come usare la funzione sleep?

Premere il tasto EXTRA FUNCTION fino a quando l'icona sleep lampeggia, quindi premere CONFIRM/CANCEL. In modalità fredda, la temperatura aumenta di 1°C all'ora per 2 ore, poi rimane stabile. In modalità calda, diminuisce di 2°C all'ora per 2 ore, poi aumenta di 1°C dopo 3 ore.

Perché il condizionatore non riparte immediatamente dopo uno spegnimento?

Il sistema di protezione impedisce il riavvio per 3 minuti dopo lo spegnimento o dopo un'interruzione di corrente. Attendere qualche minuto prima di riaccendere.

Come impostare il timer accensione/spegnimento?

Premere il tasto TIMER per selezionare la modalità (ON, OFF o ON-OFF). Usare i tasti + e - per impostare l'ora con incrementi di 0,5 h (prime 12 ore) poi di 1 h fino a 24 h. Confermare con CONFIRM/CANCEL.

Cosa fare se il telecomando non funziona?

Controllare prima le batterie: sostituirle se necessario. Se lo schermo è anomalo, usare un oggetto appuntito per premere il tasto RESET. Se il problema persiste, rimuovere le batterie per alcuni minuti e poi reinserirle.

Come attivare la funzione silenziosa?

Premere il tasto SILENZIOSO del telecomando. L'icona corrispondente viene visualizzata. Questa funzione riduce il rumore, ideale per il riposo. Premere di nuovo per disattivare.

Qual è la temperatura ambiente minima per il riscaldamento?

In modalità riscaldamento, la temperatura esterna minima è -7°C (DB/WB) per i modelli standard, e -15°C (DB) per i modelli Inverter. Consultare la targhetta per i valori esatti.

Come usare la funzione potenza (riscaldamento/raffreddamento rapido)?

Premere il tasto EXTRA FUNCTION fino a quando l'icona potenza lampeggia, quindi premere CONFIRM/CANCEL. Per disattivare, ripetere l'operazione e annullare la funzione.

Perché ci sono rumori di gorgoglio?

Questi rumori sono normali: sono causati dalla circolazione del refrigerante nel circuito. Il rumore può essere più forte nei primi 2-3 minuti dopo l'avvio. Se il rumore diventa anomalo, verificare che il filtro non sia sporco.

MANUALE UTENTE AS24GS2ERA HAIER

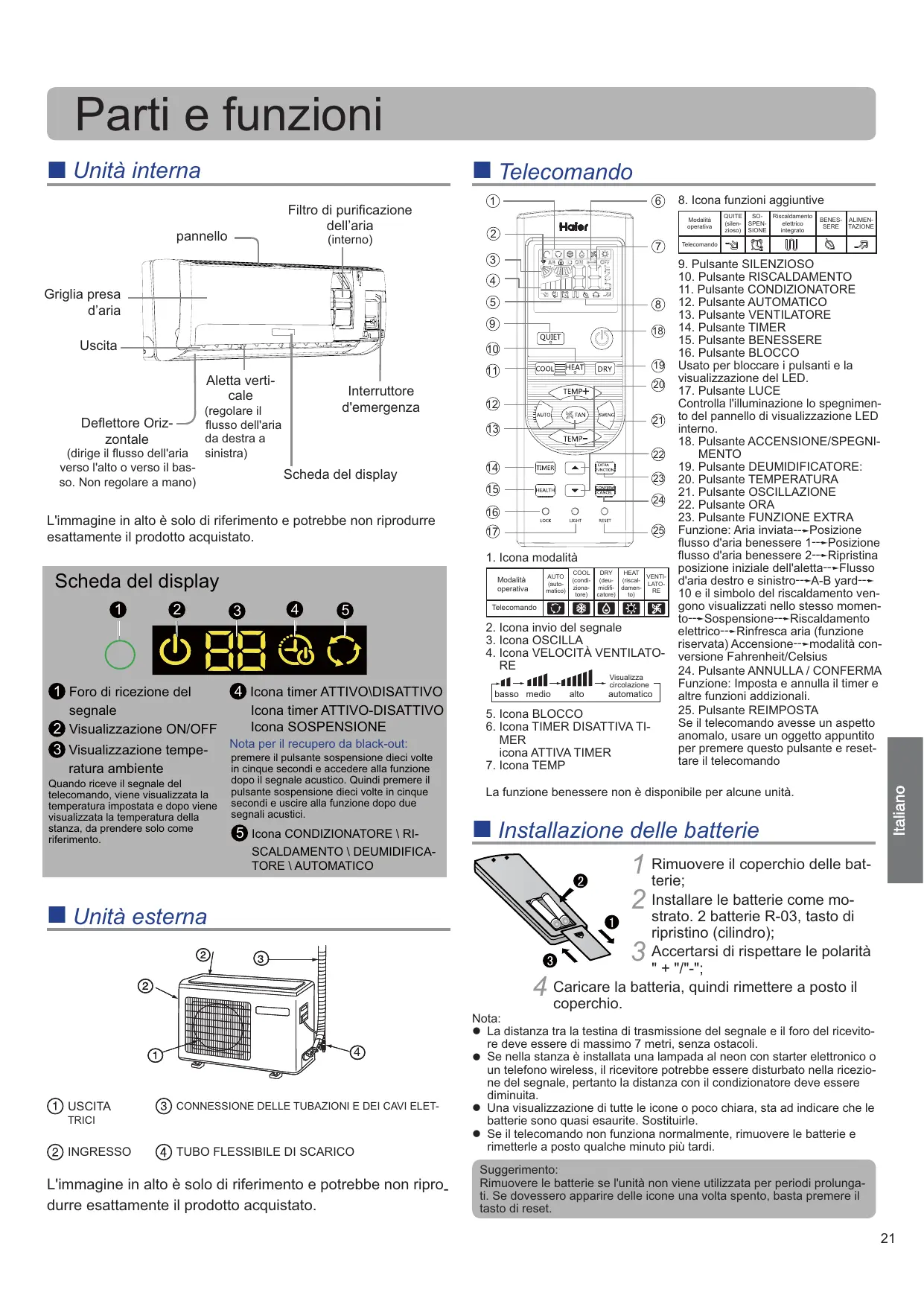

PARTI E FUNZIONI 21 FUNZIONAMENTO 22 INSTALLAZIONE UNITA INTERNA 25 MANUTENZIONE 28 AVVERTENZE 29 RISOLUZIONE DEI PROBLEMI 30

Indice

ELEMENTI E FUNZIONI 31 UTILIZZO 32 INSTALLAZIONE DELL'UNITÀ INTERNA 35 MANUTENZIONE 38 AVVERTENZE 39 RISOLUZIONE DEI PROBLEMI 40

Selezionare la temperatura desiderata.

L'immagine sopra è solo di riferimento e potrebbe non riprodurre esattamente il prodotto acquistato.

Scheda del display

Foro di ricezione del segnale 2 Visualizzazione ON/OFF 3 Visualizzazione temperatura ambiente

Quando riceve il segnale dal telecomando, viene visualizzata la temperatura impostata e successivamente la temperatura della stanza, da prendere solo come riferimento.

4 Icona timer ATTIVO/DISATTIVO Icona timer ATTIVO-DISATTIVO Icona SOSPENSIONE

Nota per il recupero da black-out: premere il pulsante sospensione dieci volte in cinque secondi per accedere alla funzione del segnale acustico. Quindi premere il pulsante sospensione dieci volte in cinque secondi per uscire dalla funzione dei due segnali acustici.

5 Icona CONDIZIONATORE \ RISCALDAMENTO \ DEUMIDIFICATORE \ AUTOMATICO

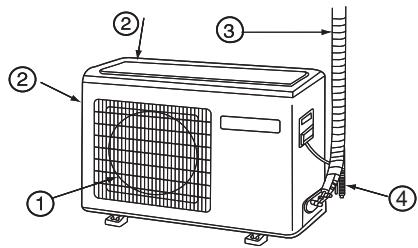

Unità esterna

① USCITA ARIA

(3) COLLEGAMENTO DELLE TUBAZIONI E DEI CAVI ELETTRICI

② INGRESSO

TUBO FLESSIBILE DI SCARICO

L'immagine in alto è solo di riferimento e potrebbe non riprodurre esattamente il prodotto acquistato.

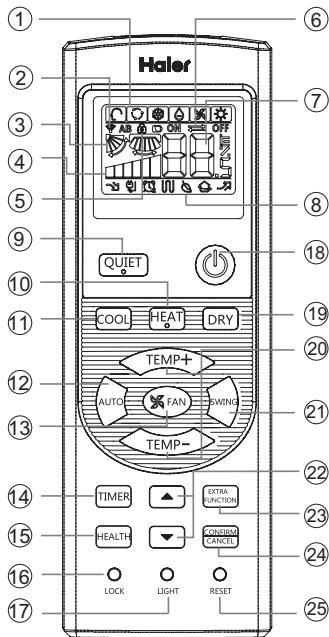

Telecomando

1. Icona modalità

Modalitya operativa	AUTO (auto-matico)	COOL (condiz- tore)	DRY (deu-midifi-catore)	HEAT (riscal-damen-to)	VENTI-LATO-RE
Telekommando

1. Icona invio del segnale
2. Icona OSCILLA
3. Icona VELOCITÀ VENTILATORE

1. Icona BLOCCO
2. Icona TIMER DISATTIVA TIMER

Icona ATTIVA TIMER

1. Icona TEMP
2. Icona funzioni aggiuntive

Modality operative	QUITE (silen-zioso)	SO-SPEN-SIONE	Riscaldamento eletrico integrato	BENES-SERIE	ALIMENTAZIATIONE
Telekommando

1. Pulsante SILENZIOSO
2. Pulsante RISCALDAMENTO
3. Pulsante CONDIZIONATORE
4. Pulsante AUTOMATICO
5. Pulsante VENTILATORE
6. Pulsante TIMER
7. Pulsante BENESSERE
8. Pulsante BLOCCO: usato per bloccare i pulsanti e la visualizzazione del LED.
9. Pulsante LUCE: controlla l'illuminazione e lo spegnimento del pannello di visualizzazione LED interno.
10. Pulsante ACCENSIONE/SPEGNIMENTO
11. Pulsante DEUMIDIFICATORE
12. Pulsante TEMPERATURA
13. Pulsante OSCILLAZIONE
14. Pulsante ORA
15. Pulsante FUNZIONE EXTRA: funzioni: Aria inviata, posizione flusso d'aria benessere 1, posizione flusso d'aria benessere 2, ripristina posizione iniziale dell'aletta, flusso d'aria destro e sinistro, A-B yard, 10 e il simbolo del riscaldamento vengono visualizzati nello stesso momento, sospensione, riscaldamento elettrico, rinfresca aria (funzione riservata), accensione, modalità conversione Fahrenheit/Celsius.
16. Pulsante ANNULLA/CONFERMA: imposta e annulla il timer e altre funzioni aggiuntive.
17. Pulsante RESET: se il telecomando avesse un aspetto anomalo, usare un oggetto appuntito per premere questo pulsante e resettare il telecomando.

La funzione benessere non è disponibile per alcune unità.

Installazione delle batterie

1. Rimuovere il coperchio delle batterie. 2. Installare le batterie come mostrato: 2 batterie R-03, tasto di ripristino (cilindro). 3. Accertarsi di rispettare le polarità "+" e "-".

4. Ricaricare la batteria, quindi rimontare il coperchio.

Nota:

• La distanza tra la testina di trasmissione del segnale e il foro del ricevitore deve essere al massimo di 7 metri, senza ostacoli.
• Se nella stanza è installata una lampada al neon con starter elettronico o un telefono wireless, il ricevitore potrebbe essere disturbato nella ricezione del segnale, pertanto la distanza con il condizionatore deve essere diminuita.
• Una visualizzazione di tutte le icone o poco chiara indica che le batterie sono quasi esaurite. Sostituirle.
• Se il telecomando non funziona normalmente, rimuovere le batterie e rimetterle dopo un minuto.

Suggerimento:

Rimuovere le batterie se l'unità non viene utilizzata per periodi prolungati. Se dovessero apparire delle icone una volta spento, basta premere il tasto di reset.

Funzionamento

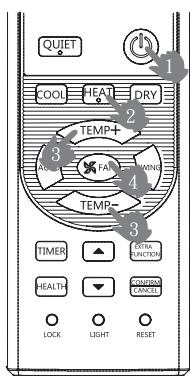

Funzionamento di base

Telecomando

1. Avviare l'unità

Tenere premuto ON/OFF sul telecomando finché l'unità si avvia.

1. Selezione della modalità operativa

Pulsante CONDIZIONATORE: modalità condizionatore. Pulsante RISCALDAMENTO: modalità riscaldamento. Pulsante DEUMIDIFICATORE: modalità deumidificatore.

1. Selezionare l'impostazione della temperatura

Premere il pulsante TEMP+ / TEMP-.

TEMP+: ogni volta che viene premuto il pulsante, le impostazioni della temperatura aumentano di 1 °C. Se il pulsante viene tenuto premuto, la temperatura aumenterà rapidamente.

TEMP-: ogni volta che viene premuto il pulsante, le impostazioni della temperatura diminuiscono di 1 °C. Se il pulsante viene tenuto premuto, la temperatura diminuirà rapidamente.

Selezionare una temperatura desiderata.

1. Selezione della velocità del ventilatore

Premere il pulsante VENTILATORE. A ciascuna pressione la velocità del ventilatore

cambia come segue:

Telecomando:

Il condizionatore funziona alla velocità del ventilatore visualizzata.

Se il ventilatore è impostato in modalità automatica, l'unità regolerà automaticamente la velocità del ventilatore in base alla temperatura ambiente.

Modalità di funzionamento	Telecomando	Nota
AUTOMATICO		In modalità di funzionamento automatico, il condizionatore selezione è automaticamente il funzionamento condizionatore o riscaldamento in base alla temperatura ambiente. Se ventilatore è impostato in modalità automatica, il condizionatore regolarà automaticamente la velocità della ventola in base alla temperatura ambiente.
CONDIZIONA-TORE
DEUMIDIFI-CATORE		In modalità deumidificatore, quando la temperatura d'ambiente supera di 2 °C la temperature impostata, l'unità si avviare ad intervalli a velocità Bassa independentemente dall'impostazione del ventilatore.
RISCALDA-MENTO		In modalità riscaldamento, l'aria calda uscira dello svre periodo a causa della funzione di prevenzione dei flussi d'aria fredda. Se ventilatore è impostato in modalità automatica, l'unità regolverà automaticamente la velocità del ventilatore in base alla temperatura ambiente.Passando da una singola unità interna a due o più unità,l'unità disattiva non inviarà flusso d'aria nei primi 7 minuti e la temperature visualizzata potrebbe essere differente alla temperatura effettiva.
VENTILATO-RE		In modalità ventilatore, l'unità non funzioniere in modalità condizionatore o riscaldamento ma solo in modalità ventilatore. La modalità automatica non è disponibile in modalità ventilatore. Inolite, l'impostazione della temperature viene disabitata. In modalità VENTILATORE, la funzione sospensione non è disponibile.

Funzionamento emergenza e collaudo

Funzionamento d'emergenza:

• Usare questa modalità solo quando il telecomando è difettoso o è andato perso. In caso di emergenza, il condizionatore può funzionare in automatico per un po'.
• Quando è premuto l'interruttore d'emergenza, sarà emesso un BEEP una volta a significare l'inizio della procedura.
• Quando l'interruttore viene attivato per la prima volta e viene avviata l'operatività di emergenza, l'unità si avvierà automaticamente nelle seguenti modalità:

Temperatura ambiente	Temperatura designata	Modali-tà timer	Velocità ventola	Modalità operativa
Sopra i 23C	26C	N.	AUTOMA-TICO	CONDIZIONATORE
Sotto i 23C	23C	N.	AUTOMA-TICO	RISCALDA-MENTO

• Non è possibile cambiare le impostazioni della temperatura e la velocità della ventola, inoltre non è possibile usare il timer o la modalità deumidificatore.

Collaudo di funzionamento:

L'interruttore del collaudo di funzionamento e quello di emergenza corrispondono.

• Usare quell'interruttore per il collaudo di funzionamento quando la temperatura d'ambiente è inferiore ai 16°C, non usarlo per il normale funzionamento.
• Tenere premuto l'interruttore per il collaudo di funzionamento per più di 5 secondi. Una volta sentito il beep due volte, rilasciare la pressione dall'interruttore: il raffreddamento si avvia con la velocità del flusso d'aria "Hi" (alto).
• Con questa modalità di funzionamento, il motore della ventola dell'unità interna funzionerà ad alta velocità.

Regolazione della direzione del flusso d'aria

1. Visualizzazione dello stato dell'aria

CONDIZIONATORE / DEUMIDIFICATORE:

RISCALDAMENTO:

1. Regolazione (manuale) del flusso dell'aria a destra e a sinistra

Spostare la lama verticale usando la manopola sul condizionatore per regolare la direzione verso destra o verso sinistra, facendo riferimento alla fig.

Attenzione:

• Quando si regola l'aletta a mano, spegnere l'unità.
• In caso di alto tasso di umidità si potrebbe avere della condensa all'uscita dell'aria se tutte le leve verticali sono regolate a destra o a sinistra.
• Si consiglia di non mantenere l'aletta orizzontale rivolta verso il basso a lungo in modalità condizionatore o deumidificatore per evitare la condensa.

Nota:

Quando si effettua il riavvio dopo aver effettuato lo spegnimento remoto, il telecomando memorizzerà automaticamente la posizione di oscillazione precedente impostata.

Funzionamento

Funzionamento sospensione

Premere il pulsante EXTRA FUNCTION per inserire opzioni aggiuntive, quando viene visualizzato il ciclo su lampeggerà. Quindi premere CONFIRM CANCEL per entrare nella funzione sospensione.

Modalità di funzionamento

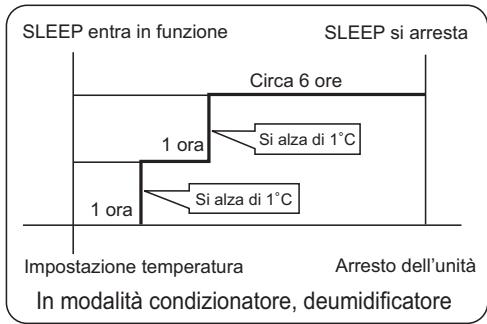

1. In modalità condizionatore, deumidificatore

1 ora dopo che la modalità sospensione si è avviata, la temperatura si alzerà di 1°C rispetto alla temperatura impostata. Dopo un'altra ora la temperatura salirà ancora di 1°C . L'unità rimarrà in funzione per ulteriori 6 ore quindi si arresterà. La temperatura è maggiore della temperatura impostata in modo tale che la temperatura ambiente non sia troppo bassa per il sonno.

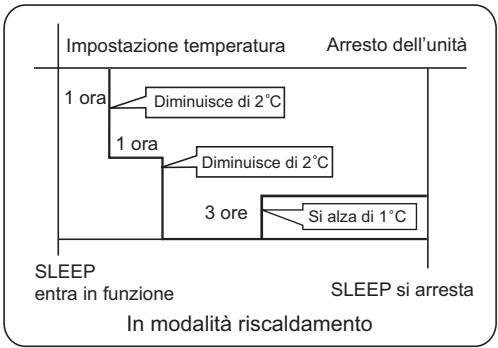

2. In modalità riscaldamento

1 ora dopo che la modalità sospensione si è avviata, la temperatura si abbasserà di 2°C rispetto alla temperatura impostata. Dopo un'altra ora la temperatura scenderà ancora di 2°C. Dopo 3 ore la temperatura salirà di 1°C. L'unità rimarrà in funzione per altri 3 ore, quindi si arresterà. La temperatura è inferiore alla temperatura impostata in modo tale che la temperatura ambiente non sia troppo alta per il sonno.

3. In modalità automatica

L'unità opera nella modalità sospensione corrispondente

in base alla modalità di funzionamento selezionata automaticamente.

1. In modalità ventilatore

Non ha la funzione sospensione

1. Impostare la velocità del ventilatore durante la sospensione

Se la velocità di ventilazione è alta o media, prima di impostare la sospensione, impostare per abbassare la velocità di ventilazione dopo la sospensione.

Se la ventilazione è debole, non modificarla.

Nota

Se è impostata la funzione TIMER, la funzione di sospensione non può essere impostata. Una volta impostata la funzione di sospensione, se l'utente reimposta la funzione TIMER, la funzione di sospensione verrà annullata e la macchina entrerà nell'attività di temporizzazione.

■ Funzionamento alimentazione/silenzioso

(1) Funzionamento ALIMENTAZIONE

Quando è necessario un riscaldamento o raffreddamento rapido, è possibile usare questa funzione.

Premere il pulsante EXTRA per inserire opzioni aggiuntive, quando viene visualizzato il ciclo su "一", lampeggerà. Premere CONFIRM per entrare nella funzione alimentazione. Per annullare la funzione, inserire di nuovo opzioni aggiuntive per annullare la funzione alimentazione.

(2) Funzionamento silenzioso

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per riposare o per la lettura.

Premere il pulsante SILENZIOSO, il telecomando mostrerà quando raggiungere la funzione silenzioso. Premere di nuovo il pulsante SILENZIOSO, la funzione silenzioso verrà annullata.

Nota:

Durante il funzionamento in modalità potenza, in modalità riscaldamento o condizionatore rapido, la stanza sarà soggetta a una distribuzione disomogenea della temperatura.

Un funzionamento silenzioso per un lungo periodo ha l'effetto di non raffreddare o riscaldare eccessivamente.

Funzionamento

Funzionamento timer On/Off On-Off

1. Una volta avviata l'unità, selezionare la modalità di funzionamento desiderata.
2. Premere il pulsante TIMER per cancellare la modalità timer. Ogni volta che si preme il pulsante, il display cambia come segue:

Telecomando:

Poi selezionare la modalità timer desiderata TIMER ACCENSIONE o TIMER SPEGNIMENTO o TIMER ACCENSIONE/ SPEGNIMENTO "ON" oppure "OFF" lampeggerà.

1. Per impostare l'ora, premere il pulsante / Δ

Premendo il pulsante per aumentare l'ora, l'ora impostata nelle prime 12 ore aumenta di mezz'ora, nelle 12 ore successive aumenta di 1 ora. Premendo il pulsante per diminuire l'ora, l'ora impostata nelle prime 12 ore diminuisce di mezz'ora, nelle 12 ore successive diminuisce di 1 ora.

Può essere regolato sulle 24 ore.

1. Conferma impostazioni timer Dopo aver regolato l'ora, premere il pulsante CONFIRM CANCEL e confermare l'ora. Il pulsante ON/OFF non lampeggerà più.
2. Annullare impostazioni timer Premere il pulsante timer per più volte finché l'ora visualizzata non viene eliminata.

Suggerimenti: dopo aver sostituito le batterie, oppure dato un black-out, l'impostazione dell'ora deve essere configurata di nuovo. In base alla sequenza di impostazione dei tempi TIMER ACCENSIONE o TIMER SPEGNIMENTO, possono essere ottenuti Start-Stop o Stop-Start.

Funzionamento con flusso d'aria benessere

1. Premere © per iniziare. Impostare le condizioni di lavoro ottimali.
2. Impostazioni della funzione flusso d'aria benessere Premere il pulsante EXTRA button per inserire opzioni aggiuntive. Premere ripetutamente quel pulsante in modo che la posizione delle leve cambi a ciclo tra le tre posizioni, per scegliere la posizione desiderata dell'oscillazione, quando premere il pulsante CONFIRM CANCEL per confermare.

1. Annullamento del flusso d'aria benessere. Premere il pulsante EXTRA FUNCTION per inserire le opzioni aggiuntive. Premere ripetutamente quel pulsante in modo che la posizione delle leve cambi a ciclo tra le tre posizioni, quando premere il pulsante CONFIRM CANCEL per annullare.

Avviso: Non direzionare l'aletta con la mano. Altrimenti la griglia potrebbe non funzionare correttamente. Se la griglia non funziona correttamente, fermare per un minuto quando riavviare l'unità, eseguendo le regolazioni con il telecomando.

Nota:

1. Una volta impostata la funzione flusso d'aria benessere, la posizione della griglia viene fissata.
2. In riscaldamento, è meglio selezionare la modalità.
3. In raffreddamento, è meglio selezionare la modalità √2 .
4. In condizionatore e deumidificatore, utilizzando il condizionatore per un lungo periodo di tempo in condizioni di alto tasso di umidità, alla griglia potrebbero cadere delle gocce d'acqua.

CONFORMITÀ AI REGOLAMENTI EUROPEI PER I MODELLI

CE

Tutti i prodotti sono conformi alle seguenti disposizioni europee:

• Direttiva bassa tensione 73/23/CEE
• Direttiva bassa tensione 2006/95/CE - Compatibilità elettromagnetica 89/336/CEE - Compatibilità elettromagnetica 2004/108/CE - ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici. REQUISITI PER LO SMALTIMENTO:

Il condizionatore acquistato è contrassegnato con quel simbolo, che sta a significare che le parti elettriche ed elettroniche non devono essere mescolate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontaggio del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve essere effettuato da

troniche non devono essere mischiate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontaggio del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve essere effettuato da

un installatore qualificato conformemente alle leggi locali e nazionali pertinenti. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e il ricondizionamento. Garantendo che questo prodotto sia smaltito correttamente, si aiuterà a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. La batteria deve essere rimossa dal telecomando e smaltita separatamente in conformità alle leggi locali e nazionali pertinenti.

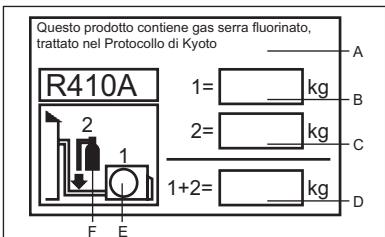

INFORMAZIONI IMPORTANTI RELATIVE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinati, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera.

Valore GWP*: 1975

Inserire, con inchiostro indelebile,

1 il carico di refrigerante del prodotto inserito in fabbrica 2 il quantitativo aggiuntivo di refrigerante caricato sul campo e

• 1+2 il carico di refrigerante totale

sull'etichetta con il carico di refrigerante in dotazione con il prodotto. L'etichetta compilata deve essere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto). A contiene gas serra fluorinato, trattato nel Protocollo di Kyoto Protocollo B carico di refrigerante del prodotto inserto in fabbrica: vedere la piastra con il nome dell'unità C quantitativo aggiuntivo di refrigerante caricato sul campo D carico di refrigerante totale E unità esterna F cilindro di refrigerante e collettore per la carica

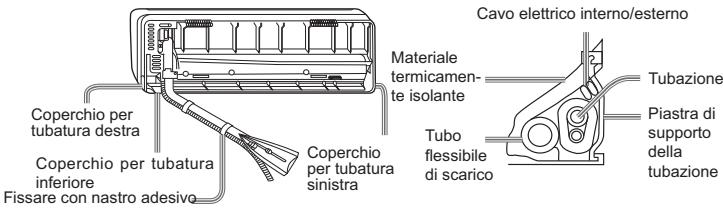

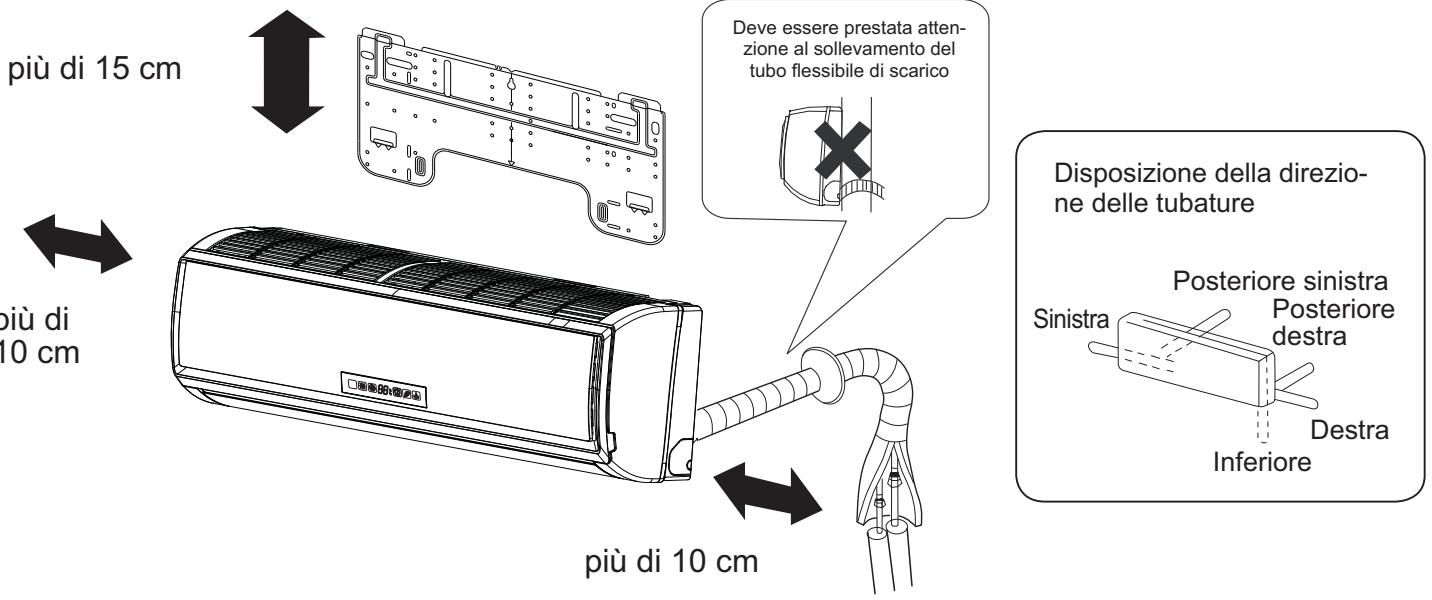

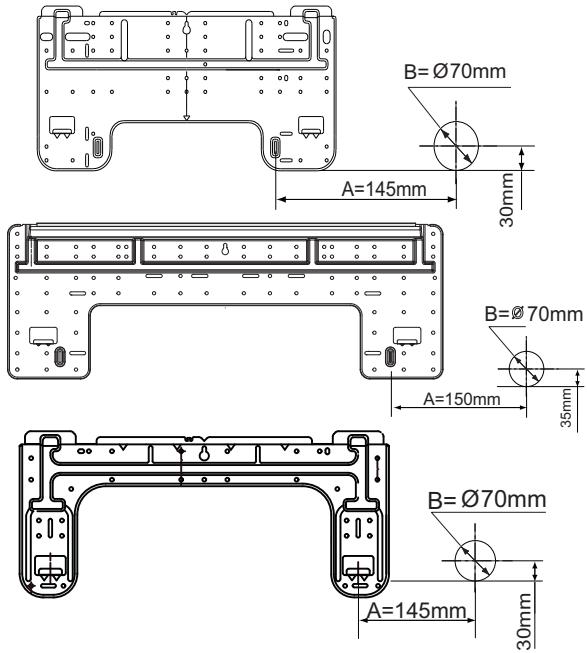

Installazione unità interna

Attrezzi necessari per l'installazione

• Rilevatore di perdite del gas oppure soluzione d'acqua saponata

Cacciavite - Chiave dinamometrica (17 mm, 22 mm, 26 mm) Pinza - Tagliatubi - Seghetto - Allargatubi - Carotatore - Chiave per bulloni (17, 19 e 26 mm) Lama Metro Alesatrice

Selezione del luogo d'installazione

• Installare in un luogo solido, alle vibrazioni, in grado di supportare in modo sufficiente il peso dell'unità.
• Luogo non soggetto a calore o vapore generato nelle vicinanze, dove le prese e gli scarichi dell'unità non sono disturbati.
• Luogo dove lo scarico è semplice, dove le tubature possono essere collegate all'unità esterna.
• Luogo da dove l'aria fredda può essere diffusa in tutta la stanza.
• Luogo vicino ad una presa di corrente, con sufficiente spazio libero attorno.
• Luogo ad una distanza superiore ad 1 m da dove si trovano televisori, radio, apparati wireless e lampade fluorescenti.
• Quando si installa il telecomando su parete, accertarsi di collocarlo in una posizione da cui l'unità interna possa ricevere i segnali quando sono accese le lampade fluorescenti della stanza.

Origine d'alimentazione

• Prima di collegare la spina alla presa di corrente, accertarsi che la tensione sia corretta.
• L'alimentazione deve essere uguale a quella dell'etichetta corrispondente.
• Installare un circuito derivato della corrente.
• A una certa distanza deve essere installato un ricettacolo dove poter raggiungere il cavo d'alimentazione. Non allungare il cavo tagliandolo.

Parti accessorie

Telecomando (1)	Tubo flessibile di scarico (1)
Batteria a secco R-03 (2)	Coperchio di plastica (4) Viti Ø4X25 (4)
Piastra di montaggio (1)	Filtro di purificazione dell'aria (opzionale) (1)

Selezione dei tubi

PER 07K 09K 12K	Tubo per liquidi	Ø 6,35 x 0,8 mm
	Tubo per gas	Ø 9,52 x 0,8 mm
PER 18K	Tubo per liquidi	Ø 6,35 x 0,8 mm
	Tubo per gas	Ø 12,7 x 0,8 mm
PER 24K	Tubo per liquidi	Ø 9,52 x 0,8 mm
	Tubo per gas	Ø 15,88 x 1,0 mm

Schema per l'installazione dell'unità interna ed esterna

I modelli adottano il refrigerante senza HFC R410A

La distanza tra l'unità interna e il pavimento deve essere superiore ai 2 m. Attenersi al prodotto acquistato: le immagini sono solo per riferimento.

Installazione unità interna

1 Regolazione della piastra di montaggio e collocazione del foro su parete

Prima installazione della piastra di montaggio

1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un appropriato livellamento della piastra da fissare alla parete, poi bloccare temporaneamente la piastra usando un chiodo d'acciaio.
2. Controllare di nuovo che il livellamento della piastra sia appropriato attaccando un filo a piombo alla parte centrale superiore della piastra, poi fissarla in sicurezza usando il chiodo d'acciaio.
3. Trovare la posizione del foro sulla parete A utilizzando un metro.

Installazione della piastra di montaggio su barra laterale ed architrave.

• Fissare una barra di montaggio, venduta separatamente, alla barra laterale e all'architrave, quando si fissa la piastra alla barra di montaggio.
• Fare riferimento alla sezione precedente, "Prima installazione della piastra di montaggio", per la posizione del foro.

2 Perforamento del muro e installazione del coperchio foro tubatura.

• Fare un foro di 70 mm di diametro, leggermente inclinato verso la parete esterna.
• Installare il coperchio foro tubatura e sigillarlo con stucco prima dell'installazione.

(Sezione del foro su parete) Tubo del foro tubatura.

3 Installazione dell'unità interna.

Schema della tubatura.

[Tubatura posteriore]

Passare le tubature e il tubo flessibile di scarico, poi fissarli con nastro adesivo.

[Sinistra - tubi parte posteriore sinistra]

• Se la tubatura è a sinistra, tagliare con una pinza il coperchio della tubatura sinistra.
• Se la tubatura è posteriore sinistra, legare i tubi seguendo la direzione delle tubature verso il contrassegno del foro per la tubatura sinistra posteriore che è stampigliato sui materiali d'isolamento termico.
• Inserire il tubo flessibile di scarico nella scanalatura dei materiali d'isolamento dell'unità interna.
• Inserire il cavo elettrico interno/esterno dal retro dell'unità interna ed estrarlo dal lato frontale, poi collegarli.
• Coprire la superficie svasata dell'attacco con olio refrigerante e collegare i tubi. Coprire bene la parte di collegamento con materiale d'isolamento e assicurarsi di fissare con nastro adesivo.

• Il cavo elettrico interno/esterno e il tubo flessibile di scarico devono essere fissati insieme al tubo per il refrigerante usando del nastro protettivo.

[Tubature con altre direzioni]

• Tagliare, con le tenaglie, il coperchio per la tubazione in base alla direzione della stessa e piegarla in base alla posizione del foro sulla parete. Quando si piega, prestare attenzione e non spaccare i tubi.
• Connettere prima il cavo elettrico interno/esterno, quando estrarre la parte connessa all'isolante termico della parte di connessione speciale.

Fissaggio del corpo dell'unità interna

• Attaccare in modo sicuro l'unità esterna sulle tacche superiori della piastra di montaggio. Spostare il corpo da un lato all'altro per verificare che sia fissato in sicurezza.
• Per fissare l'unità sulla piastra di montaggio, allontanarlo dal dato inferiore e poi appenderlo in perpendicolare.

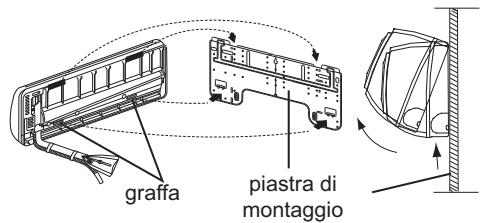

Scaricamento del corpo dell'unità interna

• Quando si scarica l'unità interna, usare la propria mano per sollevare il corpo e lasciare la graffa, quindi sollevare la parte inferiore del corpo leggermente verso l'esterno e sollevare l'unità finché non lascia la piastra di montaggio.

4 Collegamento del cavo elettrico interno/esterno

Rimozione della copertura dei cavi

• Togliere il coperchio dei terminali nell'angolo in basso a destra dell'unità interna, svitando le viti per rimuovere la copertura dei fili.

1. Inserire dall'esterno il cavo della stanza nella parte sinistra del foro sulla parete, nel quale è stato installato il tubo.
2. Estrarre il cavo sulla parte frontale e collegarlo facendo un anello.

Collegamento del cavo prima di aver installato l'unità interna

• Inserire il cavo dal lato posteriore dell'unità e poi estrarlo sul lato frontale.
• Allentare le viti e inserire completamente le estremità del cavo nel blocco terminali, poi stringere le viti.
• Tirare leggermente il cavo per accertarsi che i cavi siano stati inseriti e fissati in modo appropriato.
• Dopo aver collegato i cavi, non dimenticare mai di stringere i cavi collegati con la copertura dei cavi.

Unità interna All'unità esterna

Nota:

Quando si collegano i cavi, controllare con attenzione i numeri dei terminali dell'unità interna ed esterna. Se il cablaggio non è corretto, non sarà possibile eseguire in modo appropriato le operazioni e si provocheranno danni.

Modello	AS07GS1ERA AS09GS1ERA AS12GS1ERA	AS18GS1ERA	AS24GS1ERA
Cavi di collegamento	≥4G 0,75 mm²	≥4G 0,75 mm²	≥4G 0,75 mm²

1. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo rappresentante o da persona similmente qualificata. Il tipo di cavo di collegamento è H05RN-F o H07RN-F.
2. Se il fusibile della scheda PC è saltato, sostituirlo con uno di tipo T.3.15A/250VAC (interno).
3. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
4. Dopo l'installazione, la spina deve essere facilmente raggiungibile.
5. Nel cablaggio fisso deve essere incorporato un interruttore di circuito. L'interruttore di circuito deve essere un interruttore di tutti i poli e la distanza fra i loro due contatti non deve essere inferiore a 3mm.

Installazione della sorgente d'alimentazione

• La sorgente d'alimentazione deve essere usata esclusivamente per il condizionatore.
• Se il condizionatore è installato in un luogo umido, installare un interruttore di circuito con messa a terra.
• Per l'installazione in altri luoghi, usare un interruttore di circuito il più lontano possibile.

Taglio e svasatura dei tubi

• Il taglio dei tubi si esegue con un tagliatubi e le fresature devono essere rimosse.
• Dopo aver inserito il dado svasato, si esegue il lavoro di svasatura.

	Attrezzo per svasatu- ra per R410A	Attrezzo convenzionale per svasatura
	Tipo a frizione	tipo a frizione (tipio rigi- do)	Tipo dato ad alette (tipio imperiale)
A	0 ~ 0,5 mm	1,0 ~ 1,5 mm	1,5 ~ 2,0 mm

Profilo attrezzo per svasatura

1. Tagliare il tubo

1. Inserire il dado svasato
2. Rimuovere le fresature

1. Svasare il tubo

Corretto	Scorretto
	Inclinato	Danno alla svasatura	Rottura	Parziale	Troppo esterno

7 Sullo scarico

• Installare il tubo flessibile di scarico in modo che sia inclinato correttamente verso il basso.
• Non installare lo scarico come mostrato di seguito.

A mezza via si solleva.

L'estremità è immersa nell'acqua.

È ondulato.

Lo spazio fra l'estremità e il terreno è troppo piccolo.

Ci sono cattivi odori che provengono da uno scolo.

• Versare dell'acqua nel raccoglitore dell'unità interna ed accertarsi che sia scaricata in sicurezza all'esterno.
• Se il tubo flessibile di scarico collegato si trovava in una stanza, isolarlo in modo appropriato.

8 Sullo scarico

Codice di indicazione	Descrizione dei pro-blemi	Analisi e diagnosi
E1	Malfunzionamento del motore della ventola interna	Errore collegamento del connettore; Termostato guasto; Errore PCB;
E2	Sensore scambiatore di calore non funzionante
E4	Errore EEPROM interno	Errore dati EEPROM; Errore EEPROM; Errore PCB;
E7	Errore di comunicazione tra l'unità interna ed esterna	Errore di trasmissione del segnale tra l'unità interna ed esterna a cau-sa di un erreore del cablaggio; Errore PCB;
E14	Malfunzionamento del motore della ventola interna	Arresto dell'operazione a causa della rottrura di un cavo all'interno del motore della ventola; Arresto dell'operazione a causa della rottrura dei cavi dell'adduttore del motore della ventola; Rilevamento erreore a causa di un erreore dell'unità PCB interna;

9 Controllo dell'installazione e collaudo

Spiegare accuratamente al cliente come funziona e come si usa il condizionatore in base alle istruzioni del manuale d'uso.

Elenco di controllo per il collaudo

- Fare un segno di spunta ✓ nelle caselle

Perdita di gas sui collegamenti dei tubi? Isolamento termico sui collegamenti dei tubi? I cavi di collegamento dell'unità interna ed esterna sono inseriti in sicurezza nel blocco terminale? I cavi di collegamento dell'unità interna ed esterna sono ben fissati? Lo scarico è stato eseguito correttamente? La messa a terra è collegata in sicurezza? L'unità interna è fissata in modo sicuro? La tensione della sorgente di alimentazione è regolamentare? □ Ci sono dei rumori? □ Gli indicatori luminosi si illuminano in modo normale? Le funzioni di raffreddamento e riscaldamento (per i modelli con pompa di calore) vengono eseguite in modo normale? Il funzionamento del regolatore della temperatura d'ambiente è normale?

Manutenzione

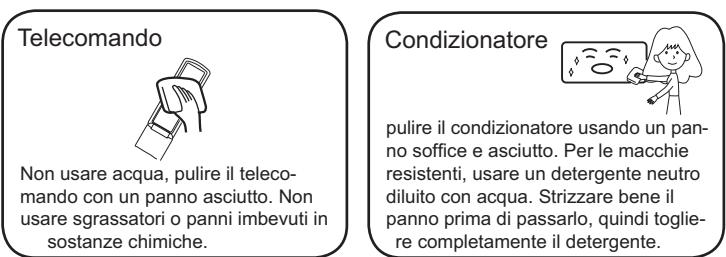

Per un utilizzo intelligente del condizionatore

Impostazione della temperatu- ra ambiente adeguata Temperatura adeguata	Non bloccare la presa o lo scarico dell'aria.
Non bloccare la presa o lo scarico dell'aria. Durante il funzionamento di raffreddamento impedire la penetrazione della luce diretta del sole con tende o ciechi.	Usare il timer efficacamente Durante
Se si prevede di non utilizza- re l'unità a lungo, spegnere l'alimentazione usingo l'inter- ruttore principale. SPEGNIMENTO	Usare le leve efficacamente SPEGNIMENTO

Sostituzione del filtro di purificazione dell'aria

1. Aprire la griglia di aspirazione

Sollevare la griglia di aspirazione usando un piccolo dispositivo nominato supporto per griglia, che si trova nel lato destro del condizionatore.

2. Staccare il filtro dell'aria standard

Far scorrere la rotella leggermente in alto per rilasciare il filtro, quindi estrarlo.

3. Fissare il filtro di purificazione dell'aria

Inserire i filtri per la purificazione dell'aria nei vani di destra e di sinistra.

4. Fissare il filtro dell'aria standard

(Installazione necessaria)

ATTENZIONE:

Il lato bianco del filtro dell'aria fotocatalitico va rivolto all'esterno e il lato nero verso l'unità. Il lato verde del filtro di purificazione dell'aria con agente antibatterico va rivolto verso l'esterno e il lato bianco verso l'unità.

5. Chiudere la griglia di aspirazione

Chiudere la griglia con attenzione.

NOTA:

• Il filtro dell'aria fotocatalitico verrà rigenerato negli orari stabiliti. In genere, esso viene rigenerato ogni sei mesi.
• Il filtro di purificazione dell'aria con agente antibatterico ha una lunga durata e non ha bisogno di essere sostituito. Tuttavia, nel periodo di utilizzo è necessario rimuovere la polvere frequentemente usando un aspirapolvere o scuotendolo leggermente, altrimenti la prestazione del filtro non sarà ottimale.
• Conservare il filtro purificante dell'aria con l'agente antibatterico in ambiente fresco e asciutto, evitando la luce del sole diretta per periodi prolungati quando non è in uso, altrimenti la sua capacità di sterilizzazione verrà ridotta.

Attenzione

AVVISO

Per l'installazione chiamare il negozio preposto alla vendita/assistenza.

Non tentare di installare il condizionatore da soli, poiché lavori inadeguati

possono causare scosse elettriche, incendi, perdite d'acqua.

AVVISO

In caso di anomalie come odore di bruciato, spegnere subito l'apparecchio e contattare il rivenditore.

SPEGNERE

MENTO

APPLICAZIONE

RIGOROSA

Usare una presa dedicata dotata di salvavita

Verificare che lo scarico sia installato adeguatamente

APPLICAZIONE RIGOROSA

Connettere completamente il cavo di alimentazione alla presa

APPLICAZIONE RIGOROSA

Utilizzare la tensione giusta

APPLICAZIONE RIGOROSA

1. Non usare un cavo di alimentazione con prolunga o connesso a metà
2. Non installare dove c'è la possibilità di perdite di gas infiammabili.
3. Non esporre l'unità a vapore acqueo o vapore di olio.

Non usare un cavo di alimentazione collegato anche ad alto.

DIVIETO

Fare attenzione a non danneggiare il cavo di alimentazione.

Non inserire oggetti nella presa o nello scarico dell'aria.

DIVIETO

Non avviare o arrestare l'esercizio disconnettendo il cavo di alimentazione, ecc.

DIVIETO

Non dirigere il flusso dell'aria direttamente verso le persone, in particolare verso bambini o persone anziane.

DIVIETO

Non tentare di riparare o di ricostruire il sistema da soli.

Connettere il cavo di messa a terra.

AVVERTENZA

Non utilizzare per conservare alimenti, opere d'arte, apparecchiature particolari, per l'allevamento o la coltivazione.

DIVIETO

Cambiare l'aria di tanto in tanto, in particolare se contemporaneamente viene utilizzata la cucina a gas.

APPLICAZIONE RIGOROSA

Non toccare l'interruttore con le mani bagnate.

DIVIETO

Non installare vicino a camini o ad altri apparecchi per il riscaldamento.

DIVIETO

Verificare le buone condizioni del supporto di installazione.

DIVIETO

Non versare acqua nell'unità per pulirla.

DIVIETO

Non mettere animali o piante nella direzione del flusso dell'aria.

DIVIETO

Non posizionare nessun oggetto sull'unità o salire su di essa.

DIVIETO

DIVIETO

Risoluzione dei problemi

Prima di richiedere l'assistenza, controllare il seguente elenco.

	Fenomeno	Causa o punti di controllo
Ispezione delle prestazioni normali	Ilsystemanonsi riavvia immediamente.	●Quando sispene l'unità, quale misura protettiva non è possibile riavviare il sistema prima che siano trascorsi 3 minuti.●Quando la spina è scollegata e ricollegata alla presa di coerente, il circuito di protezione sarebbe attivato per 3 minuti per proteggere il condizionatore.
	L'unità è rumorosa	●Durante il funzionamento della macchina o quando è ferma, si potrebbero udire rumori similii a gorgoglii o soffi. Questi rumori sono piùisti denturdenti i primi 2-3 minutidi funzionamento.(Il rumore è generato dal liquido refrigeran-te che circola nel systema.)●Durante il funzionamento della macchina si potrebbero udire rumori similii a crepitii. Questi rumori sono generati dalle coperture che si espandono o si riducono in seguito alchio di temperatura.Se il flusso d'aria emette un rumore forte quando l'unità è in funzione, probabilitatemiethe il filtrodi dell'aria è sporco.
	Sono generati odori.	●Questo fenomeno accade perché ilsystema fa circolare gli odori della stanza, come quelli dei mobili, delle vernici o delle sigarette.
	Esce vapore o fumo.	●Durante il funzionamento a Condiziona-tore o deumidificatore l'unità interna cuièmettere del vapore.Qestó è provocato dall'improvviso raffred-damento dell'aria interna.
	In modalità deumidificatore, la velocità delventilatore non più essere cambiata.	●In modalità deumidificatore, se la tempe-ratura ambiente scende nelle 2 °C, l'unitàsi avviera a intervalli a velocità Bassa, indipendentemente dall'impostazione delventilatore.
	Z	●La spina è collegata alla presa di corrente?●C'è un black-out?●Si è bruciato il fusibile?
Altri controli	Raffreddamento medicocre	●Il filtrodi dell'aria è sporco?Di norma deveseessere pulito agli oni 15 giorni.La presa e l'uscita d'aria sono ostruite?La temperature è impostata correttamiete?Ci sono portoe finestre aperte?La luce del sole entra direttemente nella stanza什么意思 è in funzione il condiziona-tore? (usare le tende)●Ci sono troppesorgenti di calore o trophe personesa nella stanza什么意思 è in funzione il condizionatore?

Attenzione

• Non ostruire o coprire la griglia di ventilazione del condizionatore. Non mettere le dita o altri oggetti nelle uscite/entrate e nella leva di oscillazione.
• Non lasciare che i bambini giochino con il condizionatore. In nessun caso deve essere consentito ai bambini di sedersi sull'unità esterna.

Specifiche

Il circuito del refrigerante è a prova di perdite.

La macchina è adattiva nella seguente situazione:

1. Intervallo di temperatura ambiente applicabile:

Condizio-natore	Interno	Massimo: D.B./W.B	32°C/23°C
		Minimo: D.B./W.B	21°C/15°C
	Esteerno	Massimo: D.B./W.B	46°C/26°C
		Minimo: D.B	18°C
Riscalda-mento	Interno	Massimo: D.B	27°C
		Minimo: D.B	15°C
	Esteerno	Massimo: D.B./W.B	24°C/18°C
		Minimo: D.B./W.B	-7°C/-8°C
	Esteerno(INVERTER)	Massimo: D.B./W.B	24°C/18°C
		Minimo: D.B	-15°C

1. Se il cavo di alimentazione dovesse danneggiarsi, deve essere sostituito dal produttore o dall'agente preposto all'assistenza o da persona similmente qualificata.
2. Se il fusibile del condizionatore sulla scheda PC dovesse danneggiarsi, cambiarlo con il tipo T. 3.15A/250V. Se il fusibile dell'unità esterna dovesse rompersi, cambiarlo con il tipo T.25A/250V.
3. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
4. Dopo l'installazione, la spina deve essere raggiungibile.
5. La batteria usata deve essere smaltita correttamente.
6. L'apparecchio non è destinato all'uso da parte di bambini o di invalidi senza supervisione.
7. I bambini devono essere controllati per garantire che non giochino con l'apparecchio.
8. Usare la spina elettrica adeguata, adatta al cavo di alimentazione.
9. La spina e il cavo di connessione devono aver acquisito l'attestazione locale.
10. Per proteggere le unità, spegnere prima il condizionatore e disattivare l'alimentazione almeno dopo 30 secondi.

Haier Group

Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese

Contatti: TEL [phone]; FAX [phone]

Sito Internet: www.haier.com

Pezzi e funzioni

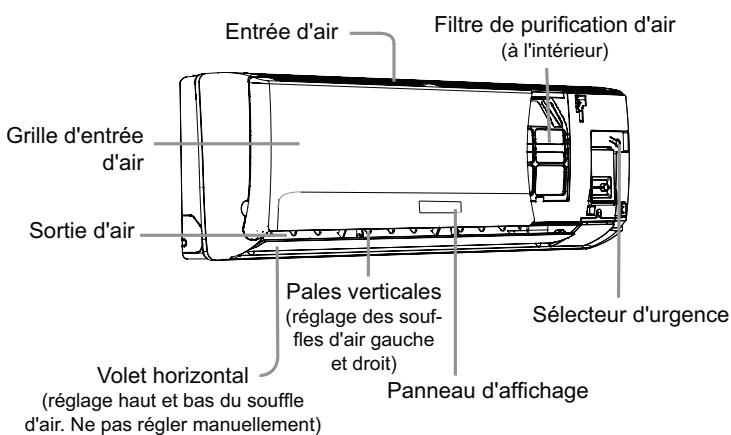

Unità interna
