Tipo de producto	Aire acondicionado split Refrigerante R410A
Marca	HAIER
Modelo	AS24GS2ERA
Potencia frigorífica (BTU/h)	24 000 (estimación para modelo 24K)
Alimentación eléctrica	Ver placa de características: 220-240V ~ 50Hz
Funciones principales	Frío, calor, seco, ventilación, auto
Velocidad de ventilación	Auto, alta, media, baja
Temporizador	Encendido/Apagado programable en 24h
Función sueño	Sí, con ajuste automático de temperatura
Función potencia	Calefacción/enfriamiento rápido
Función silencioso	Sí
Flujo de aire saludable	Sí, 3 posiciones predefinidas
Función prueba/solución de problemas	Botón de emergencia en la unidad interior
Mantenimiento y limpieza	Filtro de aire lavable cada 15 días; filtro purificador opcional
Refrigerante	R410A, GWP 1975
Accesorios incluidos	Mando a distancia, pilas R03 (2), manguera de drenaje, placa de fijación, tornillos, tapa de orificio
Código de error	E1 (motor interno), E2 (sensor), E4 (EEPROM), E7 (comunicación), E14 (motor)
Pilas del mando a distancia	2 pilas R03 (AAA) 1.5V
Distancia de recepción del mando	Hasta 7 metros sin obstáculos
Seguridad	Disyuntor obligatorio, conexión a tierra, no usar alargador

Preguntas frecuentes - AS24GS2ERA HAIER

¿Cómo limpiar el filtro de aire?

Abra la rejilla de entrada de aire tirando hacia arriba. Retire el filtro empujando ligeramente la lengüeta central hacia arriba. Límpielo con una aspiradora o con agua clara, luego séquelo a la sombra antes de volver a colocarlo. El filtro debe limpiarse cada 15 días.

¿Qué significa el código de error E1 en la pantalla?

El código E1 indica un mal funcionamiento del motor de la unidad interior. Esto puede deberse a una conexión defectuosa, un termistor defectuoso o una placa de circuito impreso defectuosa. Contacte a un profesional para el diagnóstico.

¿Cómo usar la función sueño?

Presione el botón EXTRA FUNCTION hasta que el icono de sueño parpadee, luego presione CONFIRM/CANCEL. En modo frío, la temperatura aumenta 1°C por hora durante 2 horas, luego permanece estable. En modo calor, disminuye 2°C por hora durante 2 horas, luego sube 1°C después de 3 horas.

¿Por qué el aire acondicionado no se reinicia inmediatamente después de una parada?

El sistema de protección impide el reinicio durante 3 minutos después de la parada o después de un corte de corriente. Espere unos minutos antes de volver a encender.

¿Cómo ajustar el temporizador de encendido/apagado?

Presione el botón TEMPORIZADOR para seleccionar el modo (ON, OFF o ON-OFF). Use los botones + y - para ajustar la hora en incrementos de 0.5 h (primeras 12 horas) luego de 1 h hasta 24 h. Confirme con CONFIRM/CANCEL.

¿Qué hacer si el mando a distancia no funciona?

Primero verifique las pilas: reemplácelas si es necesario. Si la pantalla es anormal, use un objeto puntiagudo para presionar el botón REINICIAR. Si el problema persiste, retire las pilas durante unos minutos y luego vuelva a colocarlas.

¿Cómo activar la función silencioso?

Presione el botón SILENCIOSO del mando a distancia. El icono correspondiente se muestra. Esta función reduce el ruido, ideal para el descanso. Presione nuevamente para desactivar.

¿Cuál es la temperatura ambiente mínima para la calefacción?

En modo calefacción, la temperatura exterior mínima es de -7°C (BS/BH) para los modelos estándar, y de -15°C (BS) para los modelos Inverter. Consulte la placa de características para los valores exactos.

¿Cómo usar la función potencia (calefacción/enfriamiento rápido)?

Presione el botón EXTRA FUNCTION hasta que el icono de potencia parpadee, luego presione CONFIRM/CANCEL. Para desactivar, repita la operación y cancele la función.

¿Por qué hay ruidos de gorgoteo?

Estos ruidos son normales: son causados por la circulación del refrigerante en el circuito. El ruido puede ser más fuerte durante los primeros 2-3 minutos después del arranque. Si el ruido se vuelve anormal, verifique que el filtro no esté sucio.

MANUAL DE USUARIO AS24GS2ERA HAIER

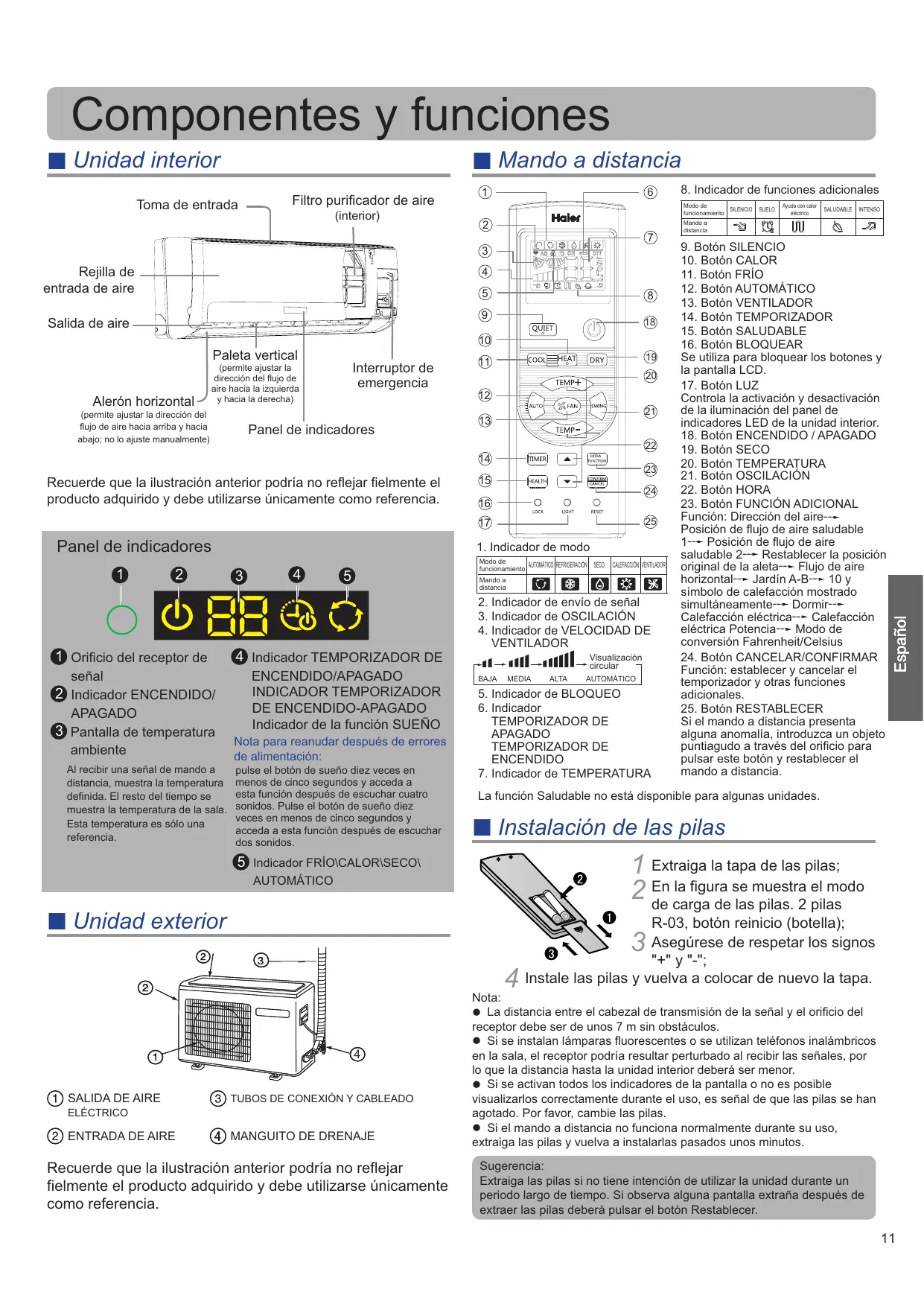

Componentes y unidades

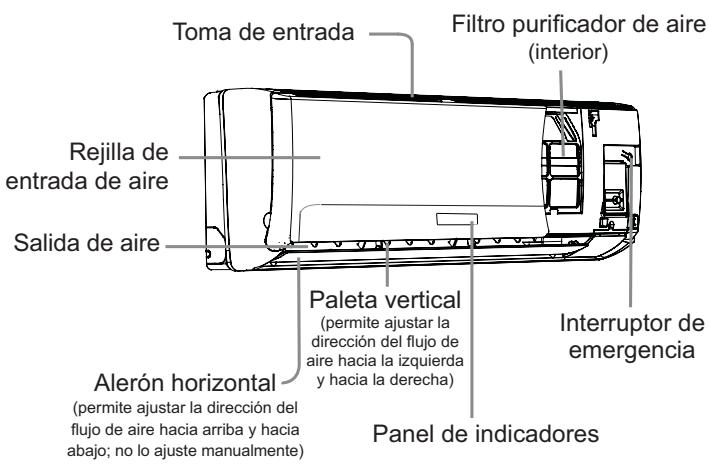

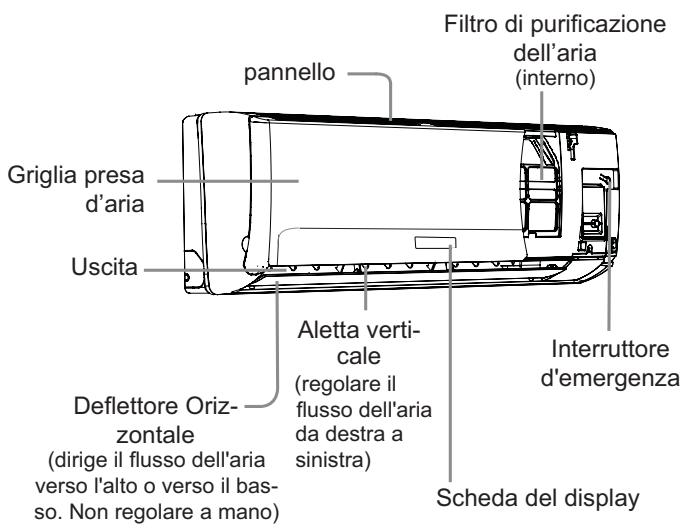

Unidad interior

Recuerde que la ilustración anterior podrá no reflejar fielmente el producto adquirido y deben utilizarse únicamente como referencia.

Panel de indicadores

Orificio del receptor de señal Indicador ENCENDIDO/APAGADO 3 Pantalla de temperatura ambiente

Al recibir una señal de mando a distancia, muestra la temperatura definida. El resto del tiempo se muestra la temperatura de la sala. Esta temperatura es solo una referencia.

4 Indicador TEMPORIZADOR DE ENCENDIDO/APAGADO INDICADOR TEMPORIZADOR DE ENCENDIDO-APAGADO Indicador de la referencia SUEÑO

Nota para reanudar antes de errores de alimentación:

Pulse el botón de sueño diez veces en menos de cinco segundos y acceda a esta función después de escuchar cuatro sonidos. Pulse el botón de sueño diez veces en menos de cinco segundos y acceda a esta función después de escuchar dos sonidos.

5 Indicador FRÍO\CALOR\SECO\AUTOMÁTICO

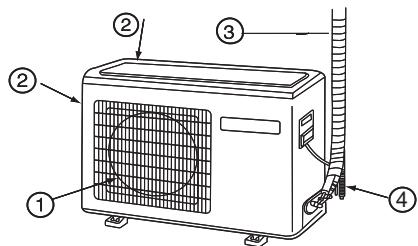

Unidad exterior

① SALIDA DE AIRE ELÉCTRICO

③ TUBOS DE CONEXIÓN Y CABLEADO

② ENTRADA DE AIRE

④ MANGUITO DE DRENAJE

Recuerde que la ilustración anterior no refleja fielmente el producto adquirido y debe utilizarse únicamente como referencia.

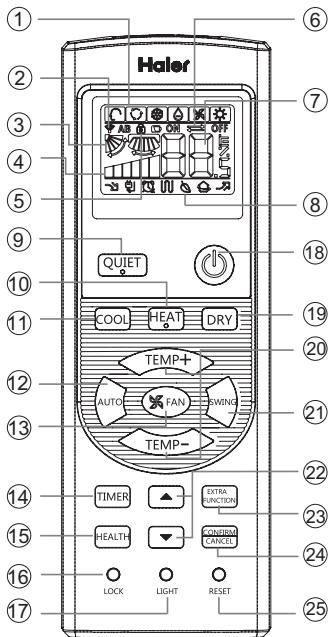

Mando a distancia

1. Indicador de modo

Moto de , funçãovilmente	AUTOMATICO	REFRIGERACION	SECO	CALEFRACTION	VENTILADOR
Mando a distancia

1. Indicador de envío de postal
2. Indicador de OSCILACIÓN
3. Indicador de VELOCIDAD DE VENTILADOR

1. Indicador de BLOQUEO
2. Indicador TEMPORIZADOR DE APAGADO TEMPORIZADOR DE ENCENDIDO
3. Indicador de TEMPERATURA

La función Saludable no está disponible para algunas unidades.

Instalación de las pilas

1. Extraiga la tapa de las pilas; 2. En la figura se muestra el modo de carga de las pilas. 2 pilas R-03, botón de reinicio (botón); 3. Asegúrese de respetar los signos "+" y "-";

4. Instale las pilas y vuelva a colocar de nuevo la tapa.

Nota:

• La distancia entre el cabezal de transmisión de la SERIAL y el orificio del receptor debe ser de unos 7 m sin obstáculos.
• Si se instalan lámparas fluorescentes o se utilizan teléfonos inalámbricos en la sala, el receptor podrá resultar perturbado al recibir las señales, por lo que la distancia hasta la unidad interior deberá ser menor.
• Si se activan todos los indicadores de la pantalla o no es posible visualizarlos correctamente durante el uso, es señal de que las pilas se han agotado. Por favor, cambie las pilas.
• Si el mando a distancia no funciona normalmente durante su uso, extraiga las pilas y vuelva a instalarlas pasadas algunas horas.

Sugerencia:

Extraiga las pilas si no tiene intención de utilizar la unidad durante un periodo largo de tiempo. Si observa alguna pantalla extraña cuando se acuerde de extraer las pilas, debe pulsar el botón Restablecer.

Funcionamiento

1. Arranque de la unidad

Pulse el botón de ENCENDIDO / APAGADO en el mando a distancia para arrancar la unidad.

1. Selección del modo de funcionamiento

Botón FRÍO: modo de refrigeración

Botón CALOR: modo de calefacción

Botón SECO: modo de deshumidificación

1. Selección de la configuración de temperatura

Pulse el botón TEMP+ / TEMP-

TEMP+ Cada vez que pulse este botón, la configuración de temperatura aumenta en 1 °C. Si mantiene el botón pulsado, la temperatura aumenta rápidamente.

TEMP- Cada vez que pulse este botón, la configuración de temperatura baja 1 °C. Si mantiene el botón pulsado, la temperatura baja rápidamente.

1. Selección de la velocidad del ventilador

Pulse el botón VENTILADOR. Cada vez que pulse el botón, la velocidad del ventilador

cambia de acuerdo con el ciclo ilustrado a continuación:

Mando a distancia:

El aparato de aire acondicionado funciona según la velocidad de ventilador indicada.

Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.

Estado de configuración	Mando a distancia	Nota
AUTOMÁTICO		En el mode de configuracion automática, el acondicionador de aire seleccionará de forma automática la operación Frio o Calor en función de la temperatura de la habitación. Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automatistically la velocidad del本身就是 la Temperatura de la habitación.
REFRIGERACION		En el mode SECO, cuando la temperatura de la sala es inferior a la temperatura configurada +2°C, el equipo configurará de forma intermitente a BAJA velocidad, independiente de la configuración del ventilador.
SECO		En el mode CALOR, el equipo distribuirá aire caliente了很久 de un corto periodo de tiempo durante el que seactivará la configuración de Prevencion de distribución de aire frio.Si el VENTILADOR se configura en el mode AUTOMÁTICO, el aparato de aire acondicionado ajustará automatistically la velocidad del本身就是 la temperatura de la habitación.C时候 se pase de una sola unitad en configuracion a dos o más unitidades, launitad que se encontrar APAGADA no expulsará aire durante los primeros 7mnitos y la temperatura所提供à podra serdifferente a la temperatura real.
CALEFACCION		En el mode VENTILADOR, launidad no configurará en losodos de REFRIGERACION o CALEFACCION, sinounicamente en el mode VENTILADOR. El mode AUTOMÁTICO no está disponible en el mode VENTILADOR. Elajuste de temperatura quedarà deshabilitado. En el mode VENTILADOR, la configuración Sueno no está disponible.
VENTILADOR		En el mode VENTILADOR, launidad no configurará en losodos de REFRIGERACION o CALEFACCION, sinounicamente en el mode VENTILADOR. El mode AUTOMÁTICO no está disponible en el mode VENTILADOR. Elajuste de temperatura quedarà deshabilitado. En el mode VENTILADOR, la configuración Sueno no está disponible.

Funcionamiento en modo de emergencia en modo de prueba

Funcionamiento de emergencia:

• Utilice esta operación únicamente cuando el mando a distancia está defectuoso o se haya perdido. Si la función de emergencia está en FUNCIONAMIENTO, el acondicionador de aire funcionará automáticamente durante un tiempo.
• Si presiona el botón de uso de emergencia escuchará el sonido "Pi" una vez, lo cual indica que el modo de uso se ha activado.
• Cuando se enciende el interruptor de alimentación por primera vez y comienza el funcionamiento de emergencia, la unidad funciona automáticamente en los siguientes modos:

Temperatura de la habitación	Temperatura selectionada	Mode of temporizador	Velocidad del ventilador	Mode of configuracion
Por encima de 23 °C	26°C	No	AUTOMÁTICO	REFRIGERACION
Por debajo de 23 °C	23°C	No	AUTOMÁTICO	CALEFACCIón

• Es imposible cambiar la configuración de temperatura y velocidad del ventilador, como tampoco es posible utilizar el modo de temporizador o seco.

Funcionamiento de prueba:

El interruptor de funcionamiento de prueba es similar al interruptor de emergencia.

Utilice este interruptor en el uso de prueba si la temperatura de la sala es inferior a 16 °C. No lo utilice durante el uso normal. - Continúe pulsando el interruptor del uso de prueba durante más de 5 segundos. Separe el dedo del interruptor cuando el equipo emita dos veces el sonido "Pi": el modo de refrigeración se iniciará con el flujo de aire a velocidad "Alta". - Bajo este modo de funcionamiento, el motor del ventilador de la unidad interior se configurará a alta velocidad.

Ajuste de dirección del flujo de aire

1. Indicador de estado del flujo de aire

FRÍO/SECO:

CALOR:

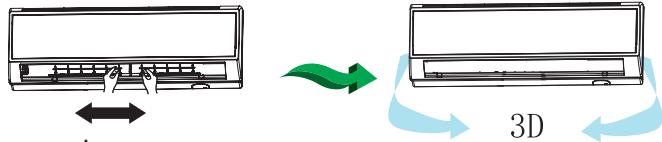

1. Ajuste del flujo de aire hacia la izquierda y hacia la derecha (manual)

Mueva la pala vertical por medio del mando del aparato de aire acondicionado para ajustar la dirección del flujo de aire hacia la izquierda o hacia la derecha, según lo indica en la ilustración.

Precauciones:

• Apague la unidad antes de ajustar la posición del alerón con la mano.
• Si el nivel de humedad es alto, podrá condensarse humedad en la calidad del aire si se ajustan todas las lamas verticales a la izquierda o a la derecha.
• Es aconsejable no mantener la aleta horizontal en posición descendida durante mucho tiempo en el modo FRÍO o SECO. De lo contrario, podrá producirse condensación de agua.

Nota:

El mando a distancia cargará automáticamente la última posición de oscilación establecida al volver a poner en marcha la unidad después de haberla detenido.

Funcionamiento

■ Funcionamiento en modo Sueño

Pulse el botón EXTRA FUNCTION para acceder a opciones adicionales. Cuando la secuencia muestre, parpadeará. Y, a continuación, pulse CONFIRM CANCEL para entrar en la dirección Sueño.

Modo de funcionamiento

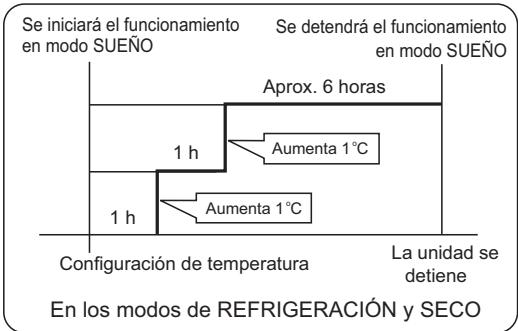

1. En el modo REFRIGERACIÓN, SECO

1 hora después de que se haya iniciado el modo SUEÑO, la temperatura aumentará 1°C sobre la configuración de temperatura. Transcurrida otra hora, la temperatura aumentará 1°C más. La unidad se mantendrá en configuración entonces durante 6 horas más y, a continuación, se detendrá. La temperatura será entonces superior a la configuración de temperatura, por lo que la temperatura de la habitación ya no será tan reducida y le permitirá dormir con tranquilidad.

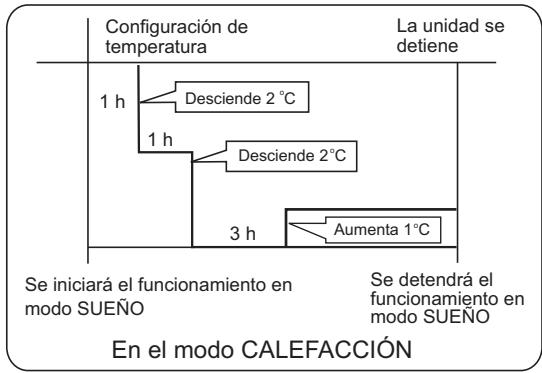

2. En el modo CALEFACCIÓN

1 hora después de que se haya iniciado el modo SUEÑO, la temperatura descenderá 2°C por debajo de la configuración de temperatura. Transcurrida otra hora, la temperatura descenderá 2°C más. Después de 3 horas, la temperatura aumentará 1°C. La unidad se mantendrá en funcionamiento bajo durante 3 horas más y, a continuación, se detendrá. La temperatura será entonces inferior a la configuración de temperatura, por lo que la temperatura de la habitación ya no será tan elevada y le permitirá dormir con tranquilidad.

3. En el modo AUTO

La unidad configurará el modo de sueño correspondiente, adaptado al modo de funcionamiento bajo la selección automática.

4. En el modo FAN

No dispone de función SUEÑO.

5. Configurar los cambios en la velocidad del viento durante el sueño

Si la velocidad del viento es alta o media antes de activar la función SUEÑO, active esta función para que la velocidad del viento se reduzca una vez activada la función SUEÑO.

Si la velocidad del viento es baja, no se llevará a cabo ningún cambio.

Nota

Si se configura la función TEMPORIZADOR, la función SUEÑO no se podrá activar. Si el usuario restablece la función TEMPORIZADOR después de activar la función SUEÑO, esta se cancelará; la máquina activará entonces el temporizador de encendido.

■ Funcionamiento en modo INTENSO/SILENCIOSO

(1) Funcionamiento en modo INTENSO

Utilice esta función si necesita calentar o refrigerar rápidamente una habitación.

Pulse el botón EXTRA FUNCTION para acceder a opciones adicionales. Cuando la secuencia muestre, parpadeará.

Presione CONFIRM para entrar en la función del modo Intenso. Cuando cancele la función, vuelva a entrar en las opciones adicionales para cancelar la función del modo Intenso.

(2) Funcionamiento en modo SILENCIOSO

Utilice esta función si desea que la unidad funcione de forma silenciosa y le permita leer o descansar.

Pulse el botón SILENCIO. El mando a distancia no podrá ajustar la función de silencio. Pulse de nuevo el botón SILENCIO para cancelar la función de silencio.

Nota:

Si se selecciona el modo rápido CALOR o FRÍO en el modo de funcionamiento INTENSO, la habitación no presenta una distribución homogénea de la temperatura.

Si el modo de funcionamiento silencio se mantiene activo durante un periodo prolongado de tiempo, no se alcanzarán niveles eficaces de calefacción o refrigeración.

Funcionamiento

- Uso del temporizador de encendido/apagado

1. Una vez que la unidad se incluye en marcha, seleccione el modo de funcionamiento que se lee.
2. Pulse el botón TEMPORIZADOR para cambiar al modo de TEMPORIZADOR. Cada vez que pulse este botón, la pantalla cambiará de acuerdo con el ciclo ilustrado a continuación:

Mando a distancia:

Seleccione a continuación el modo de TEMPORIZADOR que desea (TEMPORIZADOR DE ENCENDIDO, TEMPORIZADOR DE APAGADO o TEMPORIZADOR DE ENCENDIDO-APAGADO). Comenzará a parpadear el indicador "ON" u "OFF".

1. Pulse / para configurar la hora.

Pulse el botón para cada hora. Para las primeras 12 horas, se aumentará 0,5 horas cada vez. Después de las primeras 12 horas, se aumentará 1 hora cada vez.

Pulse el botón para cada hora. Para las primeras 12 horas, se reducirá 0,5 horas cada vez. Después de las primeras 12 horas, se reducirá 1 hora cada vez. Puede ajustar cualquier hora comprendida bajo el intervalo de 24 horas.

1. Confirmar la configuración del temporizador. Después de ajustar el tiempo, presione el botón CANCEL y confirme el tiempo. El botón ENCENDIDO o APAGADO no volverá a parpadear.
2. Cancelar la configuración del temporizador.

Presione el botón del temporizador las veces que sea necesario para hacer que desaparezca el indicador del tiempo.

Sugerencias:

Después de sustituir las pilas o si se produce un fallo en el suministro eléctrico, la configuración de hora se restablecerá.

Según la secuencia de configuración de hora aplicada a las funciones TEMPORIZADOR DE ENCENDIDO y TEMPORIZADOR DE APAGADO, se deberán realizar operaciones de Inicio-Parada o Parada-Inicio.

■ Funcionamiento en el modo de flujo de aire saludable

1. Pulse (b) para comenzar

Establezca las condiciones de funcionamiento cómodas.

1. Configuración de la configuración de flujo de aire saludable

Pulse el botón [EXTRA FUNCTION] para acceder a las funciones adicionales. Pulse este botón continuamente. Las lamas cambiarán cíclicamente entre las tres ubicaciones siguientes. Elija la ubicación de oscilación que necesite y, a continuación, presione el botón CONFIRM CANCEL para confirmar.

1. Cancelación de la configuración de flujo de aire saludable. Pulse el botón EXTRA FUNCTION para acceder a las opciones adicionales. Pulse este botón continuamente. Las lamas cambiarán cíclicamente entre las tres ubicaciones posibles. Pulse el botón CONFIRM CANCEL para cancelar la operación.

Aviso: No dirija el alerón con la mano. Si no se sigue esta indicación, la rejilla no funcionará correctamente. Si la rejilla no funciona correctamente, detenga el funcionamiento. A continuación, vuelva a intentarlo realizando el ajuste con el mando a distancia.

Nota:

1. Después de establecer la función de flujo de aire saludable, la posición de la rejilla se fijará.
2. En el modo de calefacción, es mejor seleccionar el modo 4 3. En el modo de refrigeración, es mejor seleccionar el modo 5
3. En el modo de enfriamiento y seco, si utiliza el aparato de aire acondicionado durante un período prolongado de tiempo en un entorno con alta humedad, se puede producir condensación de agua en la rejilla exterior.

CONFORMIDAD DE LOS MODELOS SEGÚN LAS NORMATIVAS EUROPEAS

CE

Todos los productos satisfacen los requisitos de las normas europeas:

• Directiva de baja tensión, 73/23/CEE
• Directiva de baja tensión, 2006/95/CE - Compatibilidad electromagnética 89/336/CEE - Compatibilidad electromagnética 2004/108/CE ROHS

Los productos satisfacen los requisitos de la directiva 2002/95/CEE establecida por el Parlamento Europeo y el Consejo sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (Directiva RoHS UE). WEEE

De acuerdo con la directiva 2002/96/CE del Parlamento Europeo, se informa al consumidor acerca de los requisitos de eliminación de productos eléctricos y electrónicos. REQUISITOS DE ELIMINACIÓN:

Su aparato de aire acondicionado ha sido marcado con este símbolo, el cual significa que los productos de tipo eléctrico y electrónico no deben mezclarse con residuos domésticos sin clasificar. No intente desmontar el sistema personalmente: tanto el desmontaje del sistema

de aire acondicionado como la manipulación del refrigerante, el aceite y cualquier otro componente deben ser llevados a cabo por un instalador capacitado, de acuerdo con la legislación local y nacional al efecto. Los aparatos de aire acondicionado deben ser manipulados en instalaciones de manipulación especializadas y aptas para su reutilización, reciclado y recuperación. Al garantizar la correcta eliminación de este producto, usted contribuirá a evitar las posibles consecuencias negativas que podría provocar sobre el medio ambiente y la salud humana. Póngase en contacto con el instalador o la autoridad local pertinente si desea obtener más información. Las pilas deben ser extraídas del mando a distancia y eliminadas de forma independiente, de acuerdo con la legislación local y nacional al efecto.

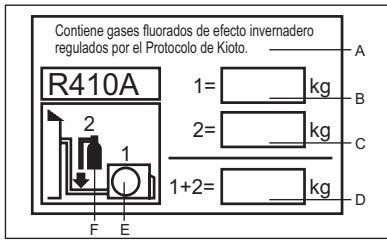

INFORMACIÓN IMPORTANTE ACERCA DEL REFRIGERANTE UTILIZADO

Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. No los libere libremente a la atmósfera.

GWP = Potencial de contribución al calentamiento global. Escriba con tinta indeleble:

• 1 la energía de refrigerante que contiene el producto de fábrica
• 2 la cantidad de refrigerante adicional cargada durante la instalación y
• 1+2 la energía total de refrigerante en la etiqueta de carga de refrigerante suministrada con el producto. Una vez escritos los datos correspondientes, la etiqueta debe adherirse cerca de la conexión de carga del producto (por ejemplo, sobre la parte interna de la cubierta de la válvula de retención). A Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. B Carga de refrigerante que contiene el producto de fábrica: consulte la placa de características de la unidad. C Cantidad de refrigerante adicional cargada durante la instalación. D Carga total de refrigerante. E Unidad exterior. F Botella de refrigerante y colector de carga.

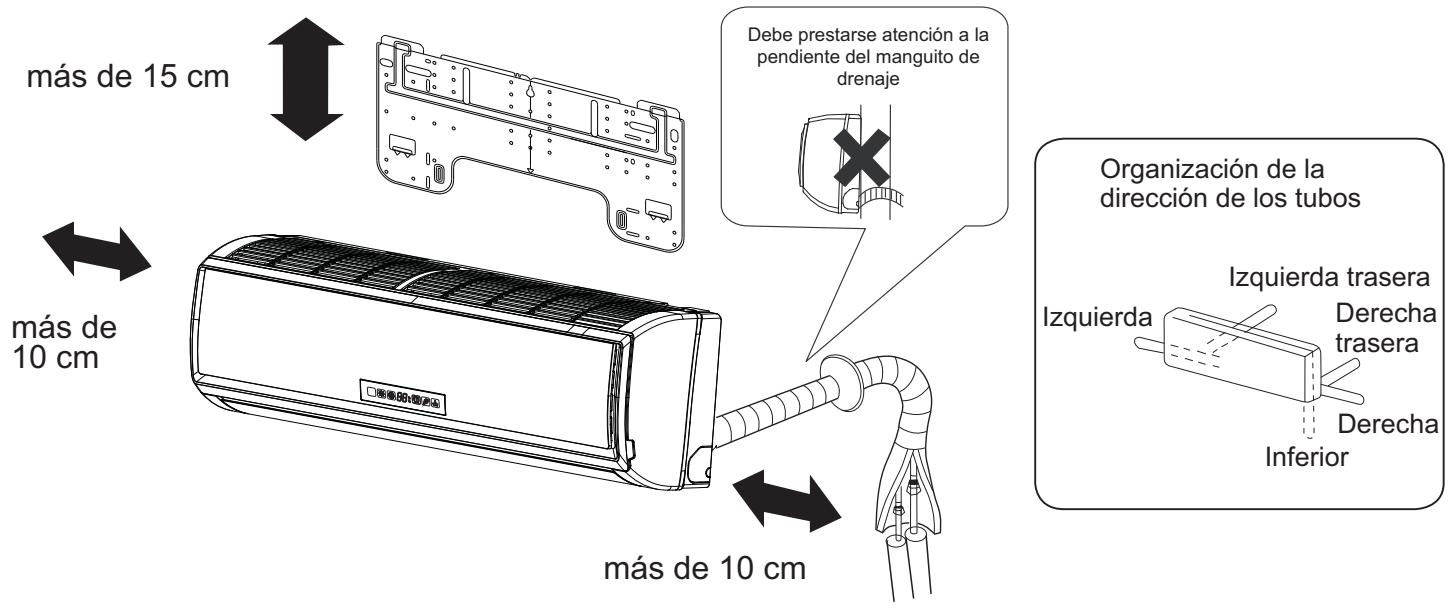

Instalación de la unidad interior

Herramientas necesarias para realizar la instalación

• Destornillador Alicate Sierra para metales Broca de tubo
• Llave (17, 19 y 26 mm)
• Detector de fugas de gas o agua jabonosa
• Llave dinamométrica (17 mm, 22 mm, 26 mm)
• Cortatubos, herramienta de conicidad, cuchilla, metro
• Avellanador

Selección del lugar de instalación

• Coloque la unidad sobre una superficie que pueda soportarla correctamente y no provoque vibraciones.
• Asegúrese de que el lugar no se vea afectado por calor o vapor generado en las cercanías y donde la unidad pueda funcionar sin perturbaciones.
• Asegúrese de que el lugar permita un drenaje sencillo y en el que puedan conectarse los tubos a la unidad exterior.
• Asegúrese de que el aire frío pueda distribuirse uniformemente por la sala.
• Coloque la unidad interior cerca de una toma de suministro eléctrico con espacio suficiente alrededor.
• Coloque la unidad interior de modo que quede a más de 1 metro de televisiones, radios, aparatos inalámbricos y lámparas fluorescentes.
• En el caso de fijar el mando a distancia a una pared, colóquelo donde la unidad interior pueda recibir sus señales, y asegúrese de que las lámparas fluorescentes de la sala estén encendidas.

Fuente de alimentación

• Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje no falla.
• La fuente de alimentación es la que figura en la placa de datos nominales.
• Instale el aparato en un circuito dedicado de alimentación.
• Debe existir una toma al alcance del cable de alimentación. No trate de prolongar el cable cortándolo.

Accesorios

Mando a distancia (1)	Manguito de drenaje (1)
Pila seca R-03 (2)	Tapón de plástico (4) Tornillo Ø4X25 (4)
Placa de montaje (1)	Filtro purificador de aire (optional) (1)

Selección de tubo

PARA 07K 09K 12K	Tubo de liquido	Ø 6,35x0,8 mm
	Tubo de gas	Ø 9,52x0,8 mm
PARA 18K	Tubo de liquido	Ø 6,35x0,8 mm
	Tubo de gas	Ø 12,7x0,8 mm
PARA 24K	Tubo de liquido	Ø 9,52x0,8 mm
	Tubo de gas	Ø 15,88x1,0 mm

Diagrama de instalación de unidades interiores

Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC

Instalación de la unidad interior

1. Instalar la placa de montaje y ubicar el orificio en la pared

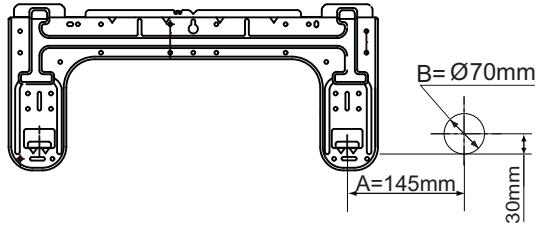

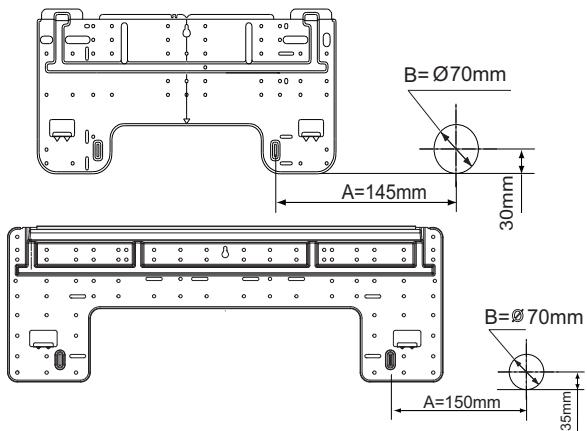

Al fijar por primera vez la placa de montaje

1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se incluye bien nivelada colgando una plomada desde el punto superior central de la placa. Una vez comprobado, fije la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared utilizando un metro.

Al montar la placa de montaje fijándola a una barra lateral y un dintel

• Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y asegure la placa a la barra de montaje fijada.
• Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más información acerca del orificio de la pared.

2 Practicar un orificio en la pared e instalar la cubierta del orificio de entubación

• Practique un orificio de 70 mm de diámetro con pendiente ligeramente descendente hacia el exterior de la pared.
• Instale la cubierta del orificio de entubación y séllela con masilla después de la instalación.

(Sección del orificio de pared) G Tubo del orificio de entubación

3 Instalación de la unidad interior

Extracción de los tubos

[ Entubación trasera ]

• Extraiga los tubos y el manguito de drenaje y fíjelos con cinta adhesiva.

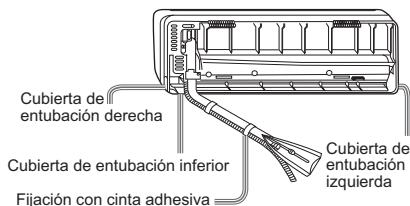

[Izquierda · Entubación trasera izquierda]

• En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la cubierta de la entubación izquierda.
• En caso de realizar la entubación a través de la parte trasera izquierda, doble los tubos de acuerdo con la dirección de entubación que figura en la marca del orificio de entubación trasera izquierda, ubicada sobre los materiales aislantes.
• Pase la manguera aislante a través del hueco de los materiales de aislamiento de calor de la unidad interior.
• Inserte los cables eléctricos de interior/exterior a través de la parte trasera de la unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
• Cubra la cara de sellado con aceite refrigerante y conecte los tubos. Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta adhesiva.

Cable eléctrico de interior/exterior

• Los cables eléctricos de interior/exterior deben conectarse a la entubación del refrigerante utilizando cinta protectora.

[Entubación en otra dirección]

• Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de entubación y doble los tubos de acuerdo con la posición del orificio en la pared. Tenga cuidado de no romper los tubos al doblarlos.
• Conecte previamente el cable eléctrico de interior/exterior y tire de la conexión al aislante de calor del componente de conexión.

Fijación de la unidad interior

• Cuelgue con seguridad la unidad de las muescas superiores de la placa de montaje. Mueva el bastidor hacia los lados para verificar que la fijación se haya realizado de la forma correcta.
• Para fijar el bastidor a la placa de montaje, sostenga el aislante del bastidor por debajo y colóquelo en posición perpendicular.

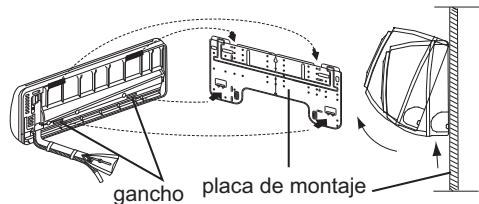

Descarga de la unidad interior

• Al descargar la unidad interior, utilice la mano para levantar el bastidor y separarlo del gancho. Levante la parte inferior del bastidor llevándolo hacia afuera ligeramente hasta que la unidad se separe de la placa de montaje.

4 Conexión de los cables eléctricos de interior/exterior

Extraer la cubierta del cableado

• Extraiga la cubierta de los terminales situada en la esquina inferior derecha de la unidad interior. Extraiga la cubierta del cableado desenroscando los tornillos.

Al conectar el cable después de instalar la unidad interior

1. Inserte desde fuera el cable en la sala a través del lado izquierdo del orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un bucle.

Al conectar el cable antes de instalar la unidad interior

• Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
• Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete los tornillos.
• Tire ligeramente del cable para asegurar que los cables han quedado correctamente insertados y apretados.
• Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.

Unidad interior a la unidad exterior

Nota:

Al conectar el cable, confirme el número de terminales de las unidades interior y exterior detenidamente. Si el cableado no se ha realizado correctamente, no se podrá utilizar el aparato correctamente, provocándose un defecto.

Modelo	AS07GS1ERA AS09GS1ERA AS12GS1ERA	AS18GS1ERA	AS24GS1ERA
Cableado de conexión	≥4G 0,75 mm²	≥4G 0,75 mm²	≥4G 0,75 mm²

1. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, agente de servicios o profesional cualificado. El tipo de cable de conexión es H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250 VCA (interior)
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe estar ubicado en un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor debe ser de tipo omnipolar y la distancia entre los dos contactos no debe ser inferior a 3 mm.

Instalación de la fuente de alimentación

• La fuente de alimentación debe utilizarse exclusivamente con el aparato de aire acondicionado.
• En caso de instalar el aire acondicionado en un lugar húmedo, instale un interruptor de fugas de masa.
• Para realizar la instalación en otro lugar, utilice un interruptor de circuito situado lo más lejos posible.

Trabajos de corte y conicidad de los tubos

• El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse las rebabas.
• Después de insertar la tuerca cónica, se debe proceder a realizar los trabajos de conicidad.

	Herramienta de conicidad para R410A	Herramienta de conicidad convencional
	De tipo acoplamento	De tipo acoplamento (pseudo rigido)	De tipo palometa (pseudo imperial)
A	0~0,5 mm	1,0~1,5 mm	1,5~2,0 mm

Cuchilla de conicidad

1. Cortar el tubo

3. Insertar la tuerca cónica

2. Eliminar las

rebabas

4. Tubo cónico

Correcto	Incorrecto
	Delgado	Daño de conicidad	Grieta	Parcial	Demosiadofuera

7 Durante el drenaje

• Instale el manguito de drenaje formando una pendiente descendente.
• No practique el drenaje como se muestra a continuación.

Se alza por la mitad.

El extremo está sumergido en agua.

Está ondulado.

La separación con el suelo es demasiado pequeña.

Se aprecia mal olor de una acequia.

• Deposite agua en la bandeja de drenaje de la unidad interior y confirme que el drenaje se realiza correctamente hacia afuera.
• En caso de que el manguito de drenaje se instale en una sala, asegúrese de aplicar aislante de calor.

8 Durante el drenaje

Indicación de:c原标题	Descripción del problema	Análizar y diagnosticar
E1	Avería del motor del ventilador interior	Conexión defectuosa del conector; Termistor defectuoso; PCB defectuosa;
E2	Error del sensor de intercambio de calor
E4	Error de EEPROM interna	Datas de EEPROM defectuosos; Memoria EEPROM defectuosa; PCB defectuosa;
E7	Error de communicatoraje entre las unidades interior y exterior	Error de transmisión deelfast entre las unidades interior y exterior debido a un error de cableado; PCB defectuosa;
E14	Avería del motor del ventilador interior	Funcionamente interruptido debido a la ruptura de un cable dentro del motor del ventilador; Funcionamente interruptido debido a la ruptura de los hilos de plomo del motor del ventilador; Error de detectión debido a una placá PCB defectuosa de la internad interior;

9 Prueba de instalación y ejecución de la prueba

• Explique al cliente cómo utilizar el aparato utilizando el manual de instrucciones.

Compruebe los siguientes puntos de prueba

□ Escriba una marca √ en las casillas

□ ¿Existe una fuga de gas en la conexión del tubo? □ ¿Aislamiento de calor de la conexión del tubo? □ ¿Están los cables de conexión interiores y exteriores firmemente insertados en el bloque de terminales? □ ¿Están los cables de conexión interior y exterior fijados firmemente? □ ¿Se ha realizado el drenaje correctamente? □ ¿Está la línea de tierra conectada con seguridad? □ ¿Está la unidad interior fijada con seguridad? □ ¿Cumple la normativa la fuente de voltaje? □ ¿Se aprecian ruidos? □ ¿Está la lámpara iluminada normalmente? □ ¿Se realizan normalmente las operaciones de calentamiento (con la bomba de calor) y refrigeración? □ ¿Funciona correctamente el regulador de temperatura de la sala?

Mantenimiento

Para utilizar el aparato de aire acondicionado de forma inteligente

Configure una temperatura adecuada para la habitación.

No bloquee las tomas de entrada o salida de aire.

No bloquee las tomas de entrada o salida de aire.

Durante la refrigeración, evite la entrada de luz solar directa utilizando cortinas

o mamparas

Utilice el temporizador de forma eficiente

Si no tiene intención de usar la unidad durante un periodo prolongado de tiempo, apague el interruptor principal de la fuente de alimentación.

APAGAR

Utilice las lamas de forma eficiente

mando a distancia

No use agua; limpie el mando a distancia con un paño seco. No use limpiacristales ni paños impregnados en productos químicos.

Equipo interior

Limpie el aparato de aire acondicionado utilizando un paño suave y seco. Si aprecia manchas graves, utilice un detergente neutro diluido con agua. Escurra el agua del paño antes de la limpieza. Limpie entonces completamente el detergente.

No utilice ninguno de los siguientes productos para limpiar la unidad:

Gasolina, benceno, disolvente o productos de limpieza; podrían dañar el revestimiento. Agua caliente a más de 40 °C (104 °F); podría provocar efectos de decoloración o deformación.

Limpieza del filtro de aire

1. Abra la rejilla de la toma de entrada tirando de ella hacia arriba. 2. Extraiga el filtro. Presione ligeramente hacia arriba la pestaña central del filtro hasta liberarla del tope y extraiga el filtro hacia abajo. 3. Limpie el filtro. Utilice un aspirador para eliminar el polvo o lave el filtro con agua. Después del lavado, permita que el filtro se seque completamente a la sombra. 4. Instale el filtro. Instale el filtro correctamente, de modo que la marca "FRONTAL" quede orientada hacia delante. Asegúrese de que el filtro encaje completamente contra el tope. La instalación incorrecta de los filtros izquierdo y derecho podría provocar defectos. 5. Cierre la rejilla de la toma de entrada.

Sustitución del filtro purificador de aire

1. Abra la rejilla de la toma de entrada

Sujete la rejilla de la toma de entrada realizando un pequeño dispositivo denominado soporte de rejilla, colocado en el extremo derecho de la unidad interior.

2. Extraiga el filtro de aire estándar

Deslice el mando ligeramente hacia arriba para liberar el filtro y, a continuación, tire de él.

Extraiga el filtro purificador de aire antiguo

3. Instale el filtro purificador de aire

Coloque los accesos del filtro purificador de aire en los soportes izquierdo y derecho del filtro.

1. Instale el filtro de aire estándar (instalación necesaria)

ATENCIÓN:

La superficie de color blanco del filtro purificador de aire fotocatalizador debe quedar orientada hacia fuera, mientras que la superficie de color negro debe quedar orientada hacia la unidad. Por su parte, la superficie de color verde del filtro purificador de aire antibacterias debe quedar orientada hacia fuera, mientras que la superficie de color blanco debe quedar orientada hacia la unidad.

5. Cierre la rejilla de la toma de entrada.

Cierre la rejilla firmemente.

NOTA:

• El filtro purificador de aire fotocatalizador se solarizará en un periodo de tiempo fijo. En el caso de una familia normal, suele solarizarse cada 6 meses.
• El filtro purificador de aire antibacterias disfruta de una gran durabilidad y no es necesario sustituirlo. No obstante, durante las temporadas de uso es recomendable eliminar el polvo con frecuencia realizando un aspirador o agitándolo ligeramente. De lo contrario, su rendimiento puede verse afectado.
• Cuando no se encuentre en uso, conserve el filtro purificador de aire antibacterias en un lugar fresco y seco y evite su exposición a la luz solar directa durante periodos prolongados de tiempo. De lo contrario, su capacidad de esterilización se reducirá.

Precauciones

ADVERTENCIA

Llame al departamento de ventas / asistencia técnica si desea tener más información acerca de la instalación. No intente instalar este aparato de aire acondicionado personalmente. Una instalación incorrecta podrá provocar descargas eléctricas, incendios o fugas de agua.

ADVERTENCIA

Si apareciera alguna anomalía, como una pequeña quemadura, detenga inmediatamente el funcionamiento del aparato y póngase en contacto con su punto de venta.

Utilice una fuente de alimentación exclusiva equipada con un interruptor de circuito.

Compruebe que la instalación del drenaje se haya llevado a cabo correctamente.

Conecte el cable de la fuente de alimentación completamente a la toma de suministro eléctrico.

No enrolle el cable de la fuente de alimentación.

PROHIBIDO

No inicie ni detenga el funcionamiento del aparato desconectando el cable de la fuente de alimentación.

PROHIBIDO

Utilice un nivel de voltaje adecuado.

Extreme la precaución para evitar dañar el cable de la fuente de alimentación.

PROHIBIDO

No dirija el flujo de aire directamente hacia personas, en especial hacia niños o ancianos.

PROHIBIDO

1. No prolongue el cable de la fuente de alimentación ni lo conecte por un punto intermedio.
2. No instale el aparato en un lugar en el que sea posible la generación de fugas de gas inflamable alrededor de la unidad.
3. No permita que la unidad quede expuesta a vapores de agua o de aceite.

No inserte objetos en la toma de entrada o salida de aire.

PROHIBIDO

Conecte el cable de conexión a tierra.

PRECAUCIÓN

No utilice el aparato con fines de conservación de alimentos, obras de arte, equipos de precisión o cultivos, ni tampoco en instalaciones agrarias.

PROHIBIDO

No instale la unidad cerca de una chimenea o aparato de calefacción.

PROHIBIDO

No coloque animales o plantas en la ruta directa del flujo de aire.

PROHIBIDO

Aspire aire fresco con frecuencia, especialmente si hay algún aparato de gas en funcionamiento al mismo tiempo.

Compruebe que el soporte de instalación se encuentre en buenas condiciones.

PROHIBIDO

No coloque nunca objetos sobre la unidad ni se suba a ella.

PROHIBIDO

No accione el interruptor con las manos mojadas.

PROHIBIDO

No deposite agua sobre la unidad para limpiarla.

PROHIBIDO

No coloque jarrones o contenedores de agua de otro tipo sobre la unidad.

PROHIBIDO

Resolución de problemas

Antes de solicitar asistencia técnica, compruebe los siguientes puntos.

	Problema	Causa o+puntos a procombar
Inspeccion de comportamento normal	El sistemas no se reinicia imeditamente.	●Cuando se detiene la�性, esta no se reinicia inmediamente hasta despuestos de transcurridos 3 horas para proteger el Sistema.●Si la�性electrica se extrae y vuelve a insertarse, el circuito de protección se activa durante 3 horas para proteger el acondicionado de aire.
	La�性emite ruidos.	●Es possible que se escuche un susurro o gorgoteo durante el functionamento de la�性do al detenerla. El sodido es aun más intenso despuestos de 2-3 horas una vez,puesta en marcha la�性.(El ruido viene generado por el refrigerante que fluye por el�性).●Es possible que se escuchen crujiados durante el functionamento de la�性. Este sodido se genera como consecuencia de la expansión o contracción de la carcaja que se deriva de los Cambios de temperatura.●Si se escucha un ruido muy fuerte durante el functionamento de la�性, el filtróde aire Podrá estardemasiado sucio.
	Se apprecian olores.	●Esto se debea queseire del entorno, con odor amuebles, pintura o cigarrillos, circulatavarlés delsystema.
	El aparato expulsa vapor o vaho.	●Durante el functionamento en el modo FRÍO o SECO, el equipo podría expulsar vapores.Esto se debea la refrigeración repentina del aire interior.
	No es possiblechangiar la velocidad del ventilador en el mode seco.	●El el modo SECO, cuando la temperature de la habitación descienda por debajo de la configuración de temperatura +2°C, la�性pasa inmeditamente a la velocidad BAJA independientelemente de la configuración de VENTILADOR.
Pruebas multiples	7891	●¿Está insertada la�性de alimentación?●Se ha producido un fallo de alimentación?●Se hafundidoalgúnfusible?
	Refrigeración insufiente	●¿Está sucio el filtróde aire? Normalmente debe limpiarse cada 15 días.●¿Existen obstáculos en la entrada osaldiga de aire?●Se ha configurado a temperaturacorrectamente?●¿Existen puertas o ventanas abiertas?●Penetra la luz solar directamentea工程技术 las ventanas duranteelfunctionamento en mode de refrigeración?(Utilice cortinas)●¿Existen demasiadas fuentes de calor o demasiadas personas en la habitacióndurante la refrigeración?

Precauciones

• No obstruya ni cubra la rejilla de ventilación del aire acondicionado. No coloque los dedos ni ningún otro objeto en la entrada/salida y las lamas móviles.
• No permita que los niños jueguen con el aparato de aire acondicionado. En caso de permitirse, no deje que los niños se sienten sobre la unidad exterior.

Especificaciones

El circuito de refrigerante ha sido diseñado a prueba de fugas.

La máquina puede adaptarse a las siguientes situaciones

1. Intervalos válidos de temperatura ambiental:

Refrigeración	Interior	Máximo: D.B/W.B	32°C/23 °C
		Mínimo: D.B/W.B	21°C/15 °C
	Exterior	Máximo: D.B/W.B	46°C/26 °C
		Mínimo: D.B	18°C
Calefacción	Interior	Máximo: D.B	27°C
		Mínimo: D.B	15°C
	Exterior	Máximo: D.B/W.B	24°C/18 °C
		Mínimo: D.B/W.B	-7°C/-8 °C
	Exterior (INVERTER)	Máximo: D.B/W.B	24°C/18 °C
		Mínimo: D.B	-15°C

1. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, agente de servicio o persona cualificada similar.
2. Si se funde el fusible de la placa de PC de la unidad interior, cámbielo por uno de tipo T. 3,15 A/250 V. Si se funde el fusible de la unidad exterior, cámbielo por uno de tipo T. 25 A/250 V.
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe permanecer colocado en un lugar fácilmente accesible.
5. Las pilas gastadas deben ser eliminadas correctamente.
6. El aparato no ha sido diseñado para su uso por niños o personas enfermas sin supervisión.
7. Los niños pequeños deben ser supervisados por un adulto para asegurar que no juegan con el aparato.
8. Emplee la toma de alimentación adecuada para el cable de alimentación realizado.
9. El enchufe de alimentación y el cable de conexión deben satisfacer los requisitos de la normativa local.
10. Para proteger los equipos, apague primero el interruptor A/C, y desconecte la alimentación antes de 30 segundos.

Haier Group

Dirección: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 República Popular China

Contactos: TEL: [phone]; FAX: [phone]

Sitio web: www.haier.com

Partes y funciones

Unidad interna
