MANUALE UTENTE 1U24GS1ERA HAIER
Unità esterna/interna Immagini per l'installazione 29 Precauzioni di sicurezza 30 Leggere prima dell'installazione 34 Procedura di installazione 37 Unità esterna Risoluzione dei problemi 42
Italiano
Indice
Tutti i prodotti sono conformi alle seguenti disposizioni europee:
- Direttiva bassa tensione 73/23/CEE
- Direttiva bassa tensione 2006/95/CEE - Compatibilità elettromagnetica 89/336/CEE - Compatibilità elettromagnetica 2004/108/CE
ROHS
I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (direttiva RoHS UE).
WEEE
In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.
Requisiti per lo smaltimento:
Il condizionatore acquistato è contrassegnato con questo simbolo, che sta a significare che le parti elettriche ed elettroniche non devono essere mescolate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontag-
Per lo smaltimento del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve essere effettuato da un installatore qualificato in conformità alle leggi locali e nazionali pertinenti. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e il ricondizionamento. Garantendo che questo prodotto sia smaltito correttamente, si aiuterà a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. La batteria deve essere rimossa dal telecomando e smaltita separatamente in conformità alle leggi locali e nazionali pertinenti.
Questo prodotto contiene gas serra fluorinati, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera.
Tipo di refrigerante: R410A
Valore GWP*: 1975

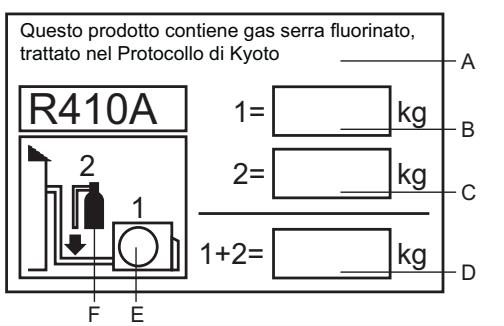

Inserire, con inchiostro indelebile,
- 1 il carico di refrigerante del prodotto inserito in fabbrica
- 2 il quantitativo aggiuntivo di refrigerante caricato sul campo e
- 1 + 2 il carico di refrigerante totale
sull'etichetta con il carico di refrigerante in dotazione con il prodotto.
L'etichetta compilata deve essere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto). A contiene gas serra fluorurati, trattati nel Protocollo di Kyoto. B carico di refrigerante del prodotto inserito in fabbrica: vedere la targhetta con il nome dell'unità. C quantitativo aggiuntivo di refrigerante caricato sul campo. D carico di refrigerante totale. E unità esterna. F cilindro di refrigerante e collettore per la carica.
I modelli adottano il refrigerante R410A alla HFC.

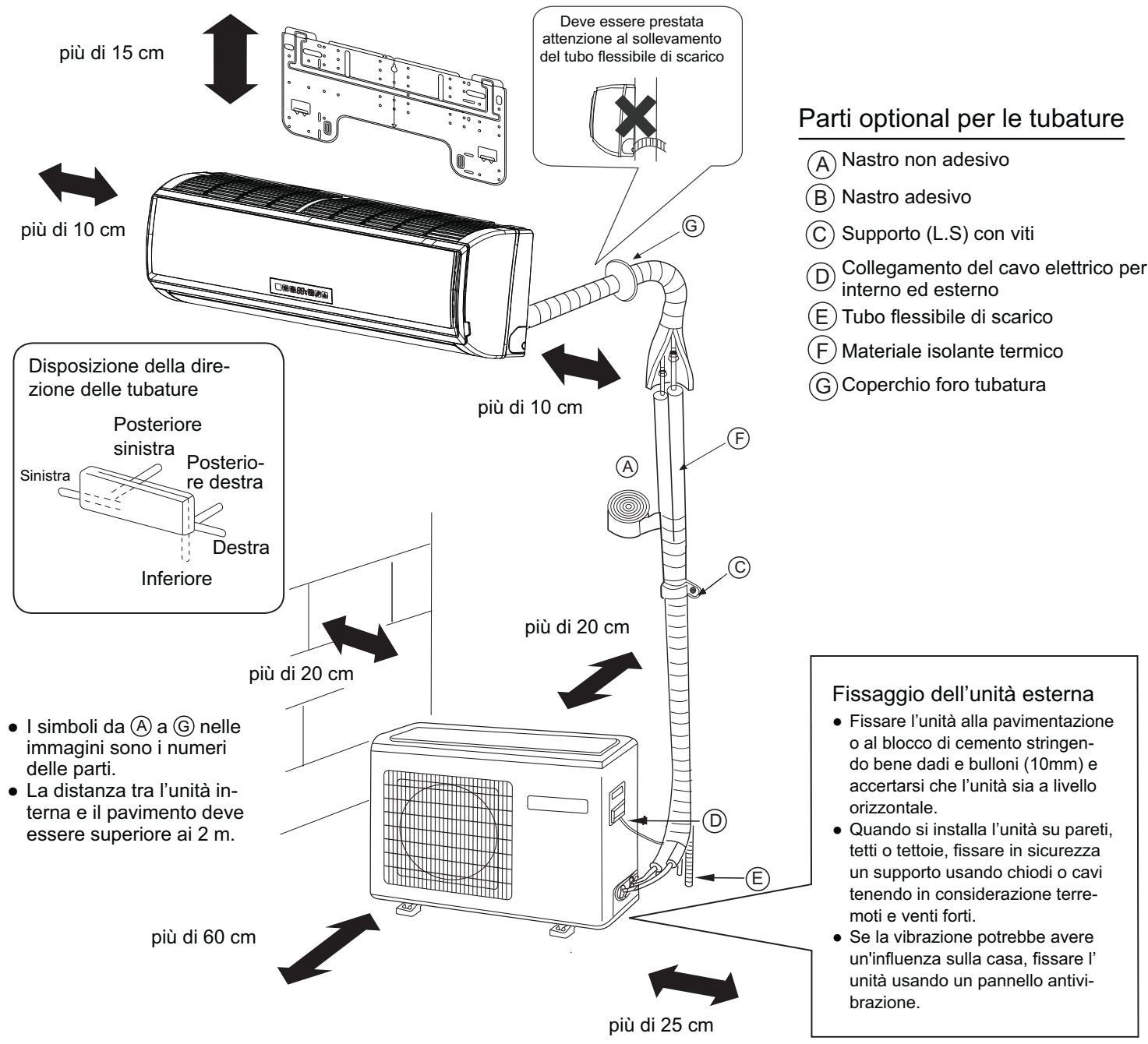

Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità.

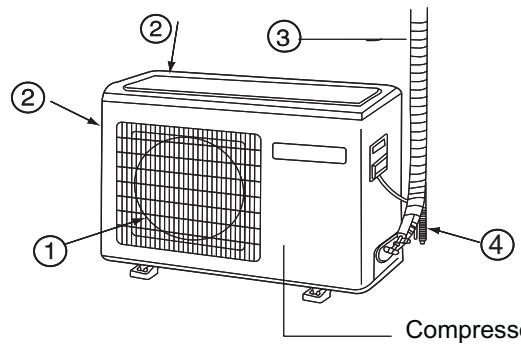

(Lo schema rappresenta un'unità interna montata a muro.)
① USCITA DELL'ARIA (2) PRESA D'ARIA ③ CONNESSIONE DELLE TUBAZIONI E DEI CAVI ELETTRICI ④ TUBO FLESSIBILE DI DRENAGGIO
- Le immagini di unità esterne e interne sono solo per riferimento.
Attenersi al prodotto acquistato.
Leggere attentamente queste informazioni per il corretto funzionamento del condizionatore.
Di seguito sono elencati tre tipi di norme di sicurezza e suggerimenti.
AVVERTENZA: Operazioni non corrette potrebbero avere conseguenze gravi come morte o gravi ferite. ATTENZIONE: Operazioni non corrette potrebbero causare danni al condizionatore; in alcuni casi si potrebbero avere conseguenze gravi.
ISTRUZIONI: Queste informazioni assicurano il corretto funzionamento del condizionatore.
Simboli utilizzati nelle illustrazioni
: indica che l'azione deve essere evitata. : indica che un'istruzione importante deve essere seguita. : indica una parte che deve essere messa a terra. : fare attenzione alle scosse elettriche (questo simbolo viene visualizzato sull'etichetta principale dell'unità).
Dopo aver letto il manuale, assicurarsi di farlo leggere anche a coloro che utilizzeranno l'unità.
Gli utenti dell'unità dovrebbero conservare il manuale a portata di mano e renderlo disponibile per coloro che effettueranno riparazioni o spostamenti dell'unità. Inoltre, nel caso in cui ci sia un cambio di proprietà, rendere disponibile il manuale per il nuovo utente.
Assicurarsi di seguire queste importanti precauzioni di sicurezza.
AVVERTENZA
- Nel momento in cui venga rilevato qualsiasi fenomeno anomalo (p.e. odore di bruciato), interrompere immediatamente l'erogazione di corrente e contattare il fornitore per conoscere il modo in cui affrontare il problema. In tal caso, continuare a utilizzare il condizionatore potrebbe causare danni e generare il rischio di folgorazione.
- Dopo un lungo periodo di utilizzo del condizionatore, è necessario controllare la base per verificare la presenza di danni. Se la base danneggiata non viene riparata, l'unità rischia di cadere e causare incidenti.
Non smontare la bocchetta di uscita dell'unità interna. L'esposizione del ventilatore è molto pericolosa poiché potrebbe ferire le persone.
- In caso di necessità di manutenzione e riparazioni, contattare il fornitore affinché se ne occupi. Una manutenzione e una riparazione scorrette potrebbero causare perdite d'acqua, rischio di folgorazione e di incendio.
AVVERTENZA
- Sopra l'unità esterna non deve essere posizionato alcun oggetto e non deve esserci nessuna persona. La caduta di persone e oggetti potrebbe causare incidenti.
- Non utilizzare il condizionatore con le mani umide. Rischio di scossa elettrica. Utilizzare solo fusibili della tipologia corretta. Non utilizzare cavi o altri materiali per sostituire i fusibili, poiché potrebbero causare incendi o incidenti.
- Utilizzare il tubo di scarico in modo corretto per assicurare uno scarico funzionale. Un uso scorretto delle tubature potrebbe causare perdite d'acqua.
- Interruttore differenziale installato per proteggere da eventuali dispersioni elettriche. Vi è il rischio di folgorazione elettrica in caso di assenza di interruttore differenziale.
- Il condizionatore non deve essere installato in ambienti in cui siano presenti gas infiammabili, poiché potrebbero generarsi incendi. Il rivenditore deve occuparsi dell'installazione del condizionatore. Un'installazione scorretta può causare perdite d'acqua, rischio di folgorazione e incendio.
- Rivolgersi al rivenditore per eseguire le azioni necessarie ad impedire la perdita di refrigerante. Se il condizionatore viene installato in un ambiente piccolo, assicurarsi di eseguire tutte le azioni necessarie per evitare incidenti di soffocamento anche nel caso in cui ci sia una perdita di refrigerante.
- Quando il condizionatore viene installato o installato nuovamente, deve occuparsene il rivenditore. Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione e incendio.

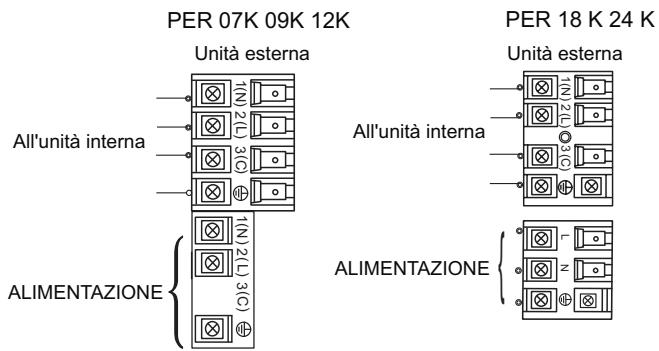

- Collegamento del cavo per la messa a terra. Il cavo per la messa a terra non deve essere connesso al tubo del gas, al tubo dell'acqua o al parafulmine; una messa a terra scorretta potrebbe causare folgorazione.
Messa a terra
| Δ AVVERTENZA |
| · Assicurarsi che l'unità venga installata da professionisti.
Un'installazione scorretta eseguita da una persona non qualificata potrebbe causare perdite d'acqua, rischio di folgorazione e incendio. | · Accertarsi di seguire attendamente tutte le fasi del manuale dur- rante l'installazione dell'unità.
Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione, fumo o incendi. |
| · Posizionare l'unità su una superficie piana e stabile che possa sorreggere il peso dell'unità per evitare che l'unità si ribalti o cada causando incidenti. | · Assicurarsi che tutti i lavori di tipo elettrico vengano eseguiti da un elettricista con regolare licenza secondo i regolamenti locali e le istruzioni fornite in questo manuale. Utilizzare un circuito appo-sito per l'unità.
Un'installazione scorretta o una mancanza di capazità dei circuiti potrebbe causare un malfunzionamento dell'unità o generate il rischio di folgorazione, fumo e incendi. |
| · Utilizzare soltanto cavi specifici per il cablaggio. Collegare corret-tamente agli cavo, e assicurarsi che i cavi non forzino i terminali. I cavi collegati in modo non corretto potrebbero generare calore e rischio di incendio. | · Fissare correttamente il coperchio del terminale (pannello) sul-l'unità.
Se l'installazione non viene eseguita correttamente, la polvere o l'acqua potrebbero entrare nell'unità e generate il rischio di folgo-razione, fumo o incendi. |
| · Adottare le precauzioni necessarie contro tifoni e terremoti per evitare la caduta del condizionatore. | · Utilizzare soltanto il refrigerante R410A come indicato sull'unità durante l'installazione o lo spostamento della stessa.
L'utilizzo di qualsiasi altri refrigerante o l'introduzione di aria nei circuiti dell'unità potrebbe comportare un ciclo di lavoro anomalo generando il rischio di esplosione dell'unità. |
| · Non effettuare modifiche e cambiamenti al condizionatore. In caso di problemi, consultare il rivenditore.
Se le riparazioni non vengono eseguite nella maniera corretta, potrebbero presentarsi perdite d'acqua, rischio di folgorazione oppure potrebbe venir prodotto fumo e generati incendi. |
| AVVERTENZA |
| Non toccare le alette sullo scambiatore di calorie a mani nude poichè quiste sono affiliate e pericolose.
Nel caso di perdita di refrigerante, fare in mdo che l'ambiente sa ventilato in maniera adeguata.
Se il gas del refrigerante che fuoriesce viene esposto a fonti di calore, potrebbero generarsi gas nocivi.
Con tutte le tipologie di condizionatori ad aria fresca, l'aria ester-na potrebbe venir soffiata direttamente nell'ambiente al disinseri-mento del termostato. Questo va tenuto in considerazione duran-te l'installazione dell'unità.
L'esposizione diretta all'aria esterna potrebbe causare pericolo per la salute e potrebbe far guastare il cibo.
Non cercare di aggiare le misure di sicurezza del dispositivo e non modificare le impostazioni.
La manomissione delle misure di sicurezza dell'unità ad esempio il pressostato e l'interruttore della temperatura oppure l'utilizzo di parti che non provengano dal rivenditore o da uno specialista potrebbero causare incendi ed esplosioni. | Durante l'installazione dell'unità in un ambiente piccolo, eseguire tutte le operazioni necessarie per proteggersi dall'ipossia che po-trebbe essere causata alla perdita di refrigerante che raggiunge il livello massimo.
Rivolgersi al rivenditore per eseguire quanto necessario.
Quando il condizionatoreiene riposizionato, consultare il riven-ditore o uno specialista.
Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione o incendi.
Dopo aver completato il lavoro di manutenzione, controllare eventuali perdite di gas refrigerante.
Se il gas refrigerante è esposto a una fonte di calore come un ventilatore per il rscaldamento, a una stufa o a un grill elettrico, potrebbero generarsi gas nocivi.
Utilizzare solo parti specifiche.
Assicurarsi che l'unità venga installata da professionisti. Un'in-stallazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione, fumo o incendi. |
Precauzioni per maneggiare le unità che utilizzano R410A
| Attenzione |
| Non utilizzare vecchie tubature refrigerantiIl refrigerante e l'olio refrigerante vecchi nelle tubature contengo una grande quantità di clorina, che potrebbe causare il degradodell'olio refrigerante nella nuova unità.L'R410A è un refrigerante ad alta pressione e l'utilizzo di tubaturevecchie potrebbe generare il rischio di esplosione.Mantenere le superfici interne ed esterne delle tubature pulite e pri-ve di contaminati come zolfo, ossidi, particelle di sporco e polvere,olli e umidità.Gli agenti contaminanti che si trovano nelle tubature refrigeranti potrebbero causare il degradato dell'olio refrigerante. | Utilizzare una pompa a vuoto con un valvola di controllo a flussoinverso.Se vengono utilizzati altri tipi di valvole, l'olio della pompa a vuotoperpetrare nel ciclo del refrigerante e causere il degradado dell'oliorefrigerante.Non utilizzare i seguenti strumenti usati in precedenza con refrigeranti convenzionali.Prepare degli strumenti per l'uso esclusivodell'R410A.(Collettore manometro, tubo flessibile di carico, rilevatore di per-dite di gas, valvola di controllo a flusso inverso, base di carico peril refrigerante, vacuometro ed equipaggiamento per il recupero di refrigerante.)Se il refrigerante e/o l'olio refrigerante lasciato su questisti strumenti si mescola con l'R410, oppure se l'acqua si mescola conl'R410A, il refrigerante subirà un processo di degrado.Poiché l'R410A non contiene cloro, i rilevatori di perdite di gasper refrigeranti convenzionali non funzioneranno. |
| Attenzione |
| Riporre al chiuso le tubature da utilizzare durante l'installazione, e tenere entrambé le estremità sigillate fino al momento della brasa-tura. (tenere i gomiti e le altre connessioni avvolte nella plastica.)Se la polvere, lo sporco o l'accu penetrano nel ciclo del refrige-rante, potrebbero causare il degradо dell'olio nell'unità oppure causare il malfunzionamento del compressore UTILizzare una piccola quantità di olio a base di estere o etere, op-pure alchilbenzene per applicare uno strato protettivo su tutti i punti di connessione delle flange e dei fori svasati.Una grande quantità di olio minerale potrebbe causare il degradо dell'olio della macchina refrigerante UTILizzare liquido refrigerante per caricare il systema.Caricare l'unità con il gas refrigerante comporta la modifica della composizione del refrigerante ne cilindro causando un abbassa-mento della qualità delle prestazioni | Non utilizzato una bombola di carico.L'utilizzo di una bombola di carico modificcherà la composizione del refrigerante causando una perdita di potenza.Usellizizzare gli strumenti con estrema cautela.Nel caso in cui elementi esterni come polvere, sporco o acqua penetrino nel ciclo del refrigerante potrebbe verificarsi il degrado dell'olio della macchina refrigerante.Usellizizzare soltanto refrigerante R410A.L'utilizzo di refrigeranti contententi cloro (per esempio R22) causa il degrado del refrigerante. |
Prima di installare l'unità
| Attenzione |
| Non installare l'unità in un luogo in cui c è il rischio di perdite di gas infiammabile.
• Il gas disperso accumulato attorno all'unità potrebbe generare un incendio.
Non utilizzato l'unità per conservare cibi, animali, piante, artefatti o per altri scopi particolari.
• L'unità non è designata per offririre condizioni adeguate per il mantenimento della qualità di questi oggetti.
Non utilizzato l'unità in ambienti non comuni
• L'utilizzo dell'unità in presenza di una grande quantità diolio, vapo-re, acido, solventi alcalini o particolari tipi di spray potrebbe causare un notevole abbassamento delle prestazioni e/o un malfunzionamento comportando il rischio di folgorazione, fumo o incendi.
• La presenza di solventi organici, gas corrosi (come ammoniaca, composti di zolfo e acidi) potrebbe causare perdite di gas o acqua. | Se l'unità viene installata in un ospedale, eseguire le azioni necessarie contro il rumore.
• La strumentazione medica ad alta frequenza potrebbe interferire con il normale funzionamento del condizionatore o dell'equipaggiamento medico
Non posizionare l'unità al di sopra o al di sotto di oggetti che non devono essere bagnati.
• Quando il livello di umidità supera l'80% o quando il systemà di drenaggio è otturato, dall'unità interna potrebbe gocciolare acqua.
• Per evitare il gocciolamento delle unità esterne, si dovrebbe tenere in considerazione l'installazione di unsystemà di drenaggio centralizzato. |
Prima di installare (riposizionare) l'unità o prima di eseguire lavori elettrici
| Attenzione |
| Eseguire la messa a terra l'unità.
• Non collegare la messa a terra dell'unità ai tubi del gas, ai tubi dell'acqua, ai parafulmini o ai terminali della messa a terra dei telefoni. Una messa a terra non corretta comprata il rischio di folgorazione, fumo, incendio, oppure il rumore generato alla scorretta messa a terra potrebbe causare il malfunzionamento dell'unità. | Non spruzzare acuqa sui condizionatori o immergerli nell'acqua.
• L'acqua sull'unità comprata il rischio di folgorazione.
Controllare periodicamente la piattaforma sulla quale è posizionata l'unità in caso di danneggiamento per evitare la caduta dell'unità.
• Se l'unità viene lasciata su una piattaforma danneggiata, potreb- be ribaltarsi causando danni. |
| Accertarsi che i cavi non siano soggetti a tensione.
• Se i cavi sono troppo tesi, potrebbero rompersi o generare calore e/o fumo e incendi. | Durante l'installazione delle tubature di drenaggio, seguire le istruzioni nel manuale e assicurarsi che quosti drenino correttamente l'acqua per evitare la formazione di condensa di rugiada.
• Se le tubature non vengono installate correttamente, potrebbero causare perdite d'acqua e danneggiare l'arredamento. |
| Installare un interrottore differenziale per la dispersione di corrente alla sorgente della corrente elettrica per evitare il rischio di folgorazione.
• In assenza dell'interruttore differenziale per la dispersione di corrente, si corre il rischio di folgorazione, fumo o incendio. | Smaltire correttamente i materiali dell'involucro.
• Nella scatola potrebbero essere inclusi elementi come chiodi. Smaltirli correttamente per evitare lesioni.
• Le buste di plastica rappresentano un pericolo di soffocamento per i bambini. Strappare la buste di plastica prima di smaltirle per prevenire eventuali incidenti. |
| Utilizzare interrupturi e fusibili (interruptori differenziale per la corrente elettrica e fusibili, interruptore remoto<interruttore+fusibile di tipo B>, interruptori differentiiali di corrente scatolati) con una capacité di corrente appropriata.
• L'utilizzo di fusibili ad alta capacità, cavi di ferro, o cavi di rame potrebbe danneggiare l'unità o generare fumo o incendi. | |
Prima del collaudo di avvio
| Attenzione |
| Non premere gli interruttori con le mani bagnate per evitare il rischio di folgorazione. | Non spegnere subito dopo aver fermato l'unità.
• Prima di spegnere completamente l'unità aspetto almeno cinque minuti, altrimenti potrebbero verificarsi perdite d'acqua dall'unità e altri problemi. |
| Non toccare le tubature refrigeranti a mani nude durante e immediamenti dopo il funzionamento. |
| • Secondo lo stato del refrigerante nel systema, alcune parti del-l'unità come le tubature e il compressore potrebbero divenire molto fredde o calde e causare congelamento o uszioni. |
| Non utilizzato l'unità se i pannelli o le griglie di sicurezza non siano in posizione corretta. | Non utilizzato l'unità alla nona filtri d'aria.
• Particelle di polvere nell'aria potrebbero otturare il systema e cau-sare malfunzionamento. |
| • La loro presenza previene il rischio di lesioni dell'utente che altri-menti potrebbe toccare parti rotanti, o parti ad alta temperatura o alto voltaggio. |
Leggere prima dell'installazione
Elementi da controllare
(1). Verificare il tipo di refrigerante utilizzato dall'unità su cui deve essere effettuata la manutenzione. Tipo di refrigerante: R410A. (2). Controllare i sintomi mostrati dall'unità su cui deve essere effettuata la manutenzione. Cercare nella guida i sintomi relativi al ciclo del refrigerante. (3). Assicurarsi di leggere con attenzione le precauzioni di sicurezza che si trovano all'inizio di questo documento. (4). Nel caso di perdita di gas o se il refrigerante residuo è esposto a una fiamma viva, si può produrre un gas nocivo acido fluoridrico. Il luogo di lavoro deve essere ben ventilato.
AVVERTENZA
- Installare nuove tubature subito dopo aver rimosso le vecchie per evitare la formazione di umidità sul circuito refrigerante.
- La presenza di cloro in alcuni refrigeranti come l'R22 può causare il degrado dell'olio della macchina refrigerante.
Strumenti e materiali necessari
Preparare i seguenti strumenti e materiali necessari per l'installazione e la manutenzione dell'unità.
Strumenti necessari da utilizzare per l'R410A (adattabilità degli strumenti utilizzabili con R22 e R407C).
- Da utilizzare esclusivamente con l'R410A (da non utilizzare con l'R22 o l'R407C)
| Strumenti/materiali | Utilizzato | Note |

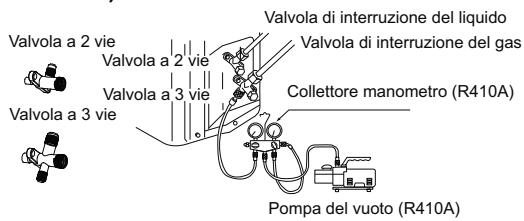

| Collettore manometro | Consente di eseguire l'evacuatione, e il caricamento del refrigerante | 5.09 MPa sul lato ad alta pressione |
| Tubo flessibile di carico | Permette di eseguire l'evacuatione, e il caricamento del refrigerante | Diametro del tubo flessibile maggiore di quello dei tubi convenzionali. |
| Equipaggiamento per il recupero del re-frigerante | Consente di recuperare il refrigerante | |
| Cilindro refrigerante | Consente il caricamento del refrigerante | Annotare il tipo di refrigerante. La parte superiore del cilindro è di colore rosa. |
| Porta di caricamento del cilindro refrigerante | Consente il caricamento del refrigerante | Diametro del tubo flessibile maggiore di quello dei tubi convenzionali. |

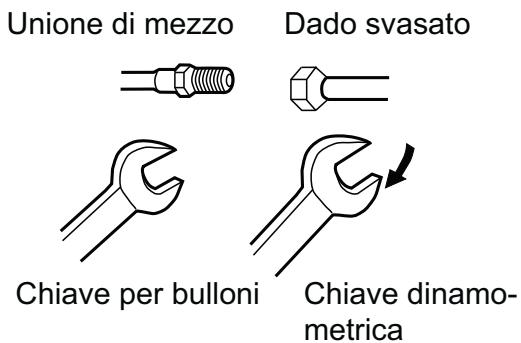

| Bullone foro svasamento | Consente di collegare l'unità alle tubature | Utilizzare bulloni per i fori di svasamento di tipo due. |
- Strumenti e materiali che possono essere utilizzati con l'R410A con alcune restrizioni
| Strumenti/materiali | Utilizzato | Note |
| Rilevatore di perdite di gas | Consente di rilevare perdite di gas | È possibile utilizzare il rilevatore per gas di tipo HFC. |
| Pompa a vuoto | Consente di eseguire l'asciugatura sotto vuoto | Potrebbe essere utilizzata nel caso in cui sa montato un adattatore di controlo a flusso inverso. |
| Strumento foro di svasamento | Svasatura delle tubature | Sono stati apportati dei cambiamenti alle dimensioni della svasatura. Fare riferimento alla categoria successiva. |
| Equipaggiamento per il recupero del re-frigerante | Consente il recupero del refrigerante | Potrebbe essere utilizzato se progettato per essere utilizzato con l'R410A. |
- Strumenti e materiali utilizzati per l'R22 o R407C che possono essere utilizzati anche con l'R410A
| Strumenti/materiali | Utilizzato | Note |
| Pompa del vuoto con valvola di controllo | Consente di eseguire l'asciugatura sotto vuoto | |
| Piegatubi | Consente di piegare i tubi | |
| Chiave dinamometrica | Consente di stringere i bulloni dei fori di svasamento | Soltanto φ 12,70 (1/2") e φ 15,88(5/8") hanno una dimensione maggiore della svasatura. |
| Tagliatubi | Consente di tagliare i tubi | |

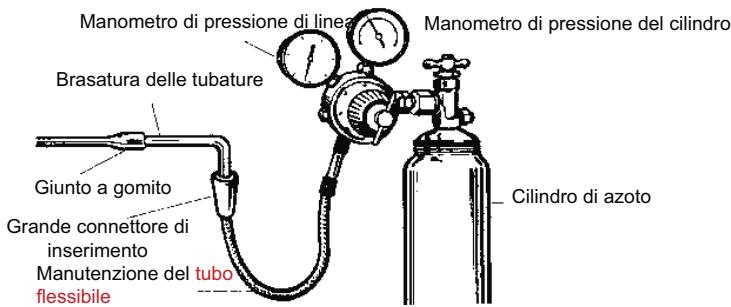

| Saldatore e cilindro ad azoto | Consente di saldare le tubature | |
| Misuratore di carica del refrigerante | Consente il caricamento del refrigerante | |
| Vacuometro | Consente di controllare il vuoto | |
- Strumenti e materiali che non devono essere utilizzati con l'R410A
| Strumenti/materiali | Utilizzato | Note |
| Bombola di carico | Consente di caricare il refrigerante | Non deve essere utilizzato con le unità di tipo R410. |
Gli strumenti per l'R410A devono essere maneggiati con estrema attenzione, evitando di far entrare in circolo polvere e umidità.
Materiali per le tubature
Tipi di tubi in rame (riferimento)
| Massima pressione di funzionamento | Refrigeranti applicabili |
| 3,4 MPa | R22, R407C |
| 4,15 MPa | R410A |
- Utilizzare tubature che rispettino gli standard locali.
Materiali tubature/Spessore radiale
Utilizzare tubature in rame di fosforo disossidato.
Poiché la pressione di attività delle unità che utilizzano l'R410A è più elevata di quella delle unità con l'R22, utilizzare tubature con uno spessore radiale che sia specificato nel grafico sottostante. (Tubature con uno spessore radiale di 0,7 mm o inferiore non devono essere usate.)
| Dimensione (mm) | Dimensione (pollici) | Spessore radiale (mm) | Tipo |
| Φ 6.35 | 1/4" | 0,8t | Tubature di tipo O |
| Φ 9.52 | 3/8" | 0,8t |
| Φ 12.7 | 1/2" | 0,8t |
| Φ 15.88 | 5/8" | 1,0 t |
| Φ 19.05 | 3/4" | 1,0 t | Tipo-1/2H o tubazioni H |
- Nonostante sia stato possibile utilizzare tubature di tipo O per una dimensione che arrivi fino a 19,05 (3/4") con refrigeranti convenzionali, utilizzare tubature di tipo H (1/2H) per unità che utilizzano l'R410A. (Tubature di tipo O possono essere utilizzate se la dimensione della tubatura è 19,05 e lo spessore radiale è 1,2 t.) La tabella è in giapponese. Utilizzare questa tabella come riferimento e scegliere tubature che corrispondano agli standard locali.
Le dimensioni della svasatura per le unità che utilizzano l'R410A sono maggiori di quelle delle unità che utilizzano l'R22 per migliorare la tenuta.
Dimensione della svasatura (mm)
| Dimensione esterna delle tubature | Dimensioni | Dimensione A |
| R410A | R22 |
| Φ 6.35 | 1/4" | 9.1 | 9.0 |
| Φ 9.52 | 3/8" | 13.2 | 13.0 |
| Φ 12.7 | 1/2" | 16.6 | 16.2 |
| Φ 15.88 | 5/8" | 19.7 | 19.4 |
| Φ 19.05 | 3/4" | 24.0 | 23.3 |
Se viene utilizzato un tipo di foro di svasamento a frizione con le macchine svasatrici sulle unità che utilizzano l'R410A, la parte del tubo che sporge deve avere una lunghezza da 1,0 a 1,5 mm. Un tubo di calibro in rame può risultare utile per regolare la lunghezza del tubo che sporge.
Per aumentare la forza vengono utilizzati bulloni svasati di tipo 2 invece che di tipo 1. La dimensione dei bulloni per foro svasato è stata cambiata.
Dimensione bullone foro svasato (mm)
| Dimensione esterna delle tubature | Dimensioni | Dimensione B |
| R410A (Tipo 2) | R22 (Tipo 1) |
| Φ 6.35 | 1/4" | 17.0 | 17.0 |
| Φ 9.52 | 3/8" | 22.0 | 22.0 |
| Φ 12.7 | 1/2" | 26.0 | 24.0 |
| Φ 15.88 | 5/8" | 29.0 | 27.0 |
| Φ 19.05 | 3/4" | 36.0 | 36.0 |
Dimensione B

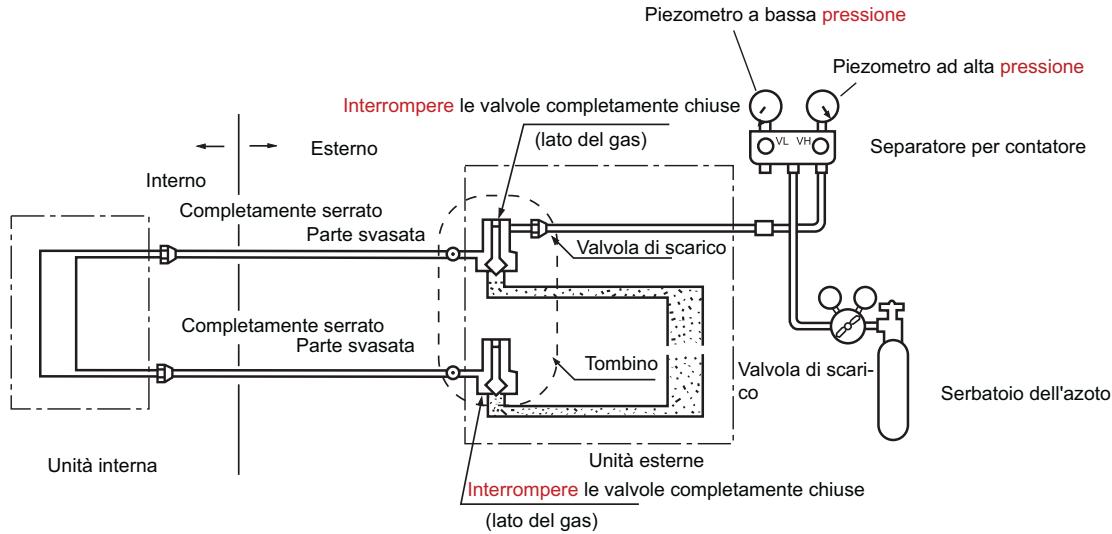

Collaudo della tenuta
NESSUN cambiamento rispetto al metodo convenzionale. Fare attenzione poiché un rilevatore di perdita di refrigerante per l'R22 o l'R407C non può rivelare perdite di R410A.
Torcia alogena
Rilevatore di perdita di R22 o R407C
Oggetti da osservare attentamente:
- Mettere molta pressione all'apparecchiatura con l'azoto fino al raggiungimento della pressione designata; quando si considera la tenuta dell'equipaggiamento, tenere in considerazione le variazioni di temperatura.
- Quando si ricercano le zone di perdita utilizzando un refrigerante, assicurarsi di utilizzare l'R410A.
- Assicurarsi che l'R410A sia allo stato liquido quando viene caricato.
Motivazioni:
- L'utilizzo dell'ossigeno come gas pressurizzato potrebbe causare un'esplosione.
- Un caricamento di gas R410A causerà la modifica della composizione del refrigerante residuo nel cilindro impedendo l'utilizzo di questo refrigerante.
Svuotamento
1. Pompa del vuoto con valvola di controllo
È necessaria una pompa del vuoto con valvola di controllo per evitare che l'olio della pompa a vuoto penetri nel circuito refrigerante quando la pompa del vuoto è spenta (o nel caso in cui si verifichi un black out). In seguito sarà inoltre possibile collegare una valvola di controllo alla pompa del vuoto.
2. Vuoto standard della pompa del vuoto
Utilizzare una pompa che raggiunga i 65 Pa o inferiore dopo 5 minuti di funzionamento.
Inoltre, assicurarsi di utilizzare una pompa a vuoto che sia stata mantenuta correttamente e oliata utilizzando l'olio specifico. Se la pompa del vuoto non è stata mantenuta correttamente, il grado di vuoto potrebbe essere troppo basso.
3. Precisione richiesta per il vacuometro
Utilizzare un vacuometro che possa misurare fino a 650 Pa. Non utilizzare un manometro generale poiché non può misurare un vuoto di 650 Pa.
4. Tempo di svuotamento
Svuotare l'apparecchiatura per 1 ora dopo aver raggiunto i 650 Pa.
Dopo lo svuotamento, tenere ferma l'apparecchiatura per 1 ora e assicurarsi che il vuoto si conservi.
5. Procedura di funzionamento quando la pompa del vuoto è spenta
Per prevenire un riflusso dell'olio della pompa a vuoto, chiudere la valvola di scarico sul lato della pompa a vuoto oppure allentare la tubatura di scarico flessibile per far entrare aria prima di fermare l'operazione. La stessa procedura operativa deve essere eseguita quando si utilizza una pompa a vuoto con una valvola di controllo.
Caricamento del refrigerante
L'R410A deve trovarsi allo stato liquido quando viene caricato.
Motivazioni:
L'R410A è un refrigerante pseudo-azeotropico (punto di ebollizione R32= -52°C, R125= -49°C) e non può essere maneggiato allo stesso modo dell'R22; comunque, assicurarsi di caricare il refrigerante nella parte del liquido, poiché farlo nella parte del gas comporterà in qualche modo la modifica della composizione del refrigerante nel cilindro.
Nota
- Nel caso di un cilindro con un sifone, il liquido R410A viene caricato capovolgendo il cilindro. Controllare il tipo di cilindro prima di caricarlo.
Rimedi nel caso di perdita di refrigerante
In caso di perdita di refrigerante, deve essere caricato del refrigerante aggiuntivo. (Aggiungere il refrigerante alla parte del liquido)
Caratteristiche dei refrigeranti nuovi e convenzionali
- Poiché l'R410A è un refrigerante azeotropico simulato, è necessario seguire le procedure corrette.
- Rimuovere il refrigerante allo stato liquido. In caso di perdita di refrigerante, aggiungere refrigerante aggiuntivo.
1. Accessori
"Bordatura" per proteggere i cavi elettrici da spigoli vivi.
2. Sezione del luogo di installazione
Selezionare la posizione per un'installazione che soddisfi le seguenti condizioni e, allo stesso tempo, ottenere il consenso dell'utente o del cliente.
- Una posizione in cui circola l'aria.
- Una posizione lontana da radiazioni di calore provenienti da altre fonti di calore.
- Una posizione alla quale sia facile scaricare l'acqua drenata.
- Una posizione nella quale il rumore e l'aria calda non disturbino i vicini.
- Una posizione dove, durante l'inverno, non ci siano abbondanti nevicate.
- Una posizione dove non ci siano ostacoli vicini alla presa d'aria o allo scarico dell'aria.
- Una posizione dove la presa d'aria non è esposta a forte vento.
- Una posizione circondata su tutti e 4 i lati non è ideale per l'installazione. È necessario uno spazio di 1 m o maggiore sopra al condizionatore.
- Evitare di montare le griglie in una posizione in cui possano avvenire corto circuiti.
- Durante l'installazione di diverse unità, assicurarsi che sia presente abbastanza spazio di aspirazione per evitare corto circuiti.

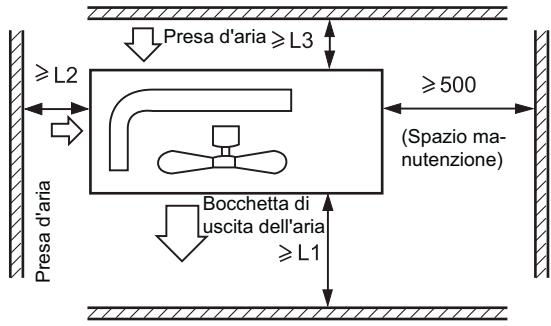

Requisiti dello spazio aperto intorno all'unità
| Distanza | Caso I | Caso II | Caso III |
| L1 | aprire | aprire | 500 mm |
| L2 | 300 mm | 300 mm | aprire |
| L3 | 150 mm | 300 mm | 150 mm |
Nota:
(1) Fissare le parti con le viti. (2) Evitare che il vento forte entri direttamente nel foro di uscita del flusso d'aria. (3) È necessario un metro di distanza dalla parte superiore dell'unità. (4) Non bloccare l'area intorno all'unità. (5) Se l'unità è stata installata in una posizione esposta al vento, installare l'unità in modo che la griglia di uscita non sia rivolta verso la direzione del vento forte.

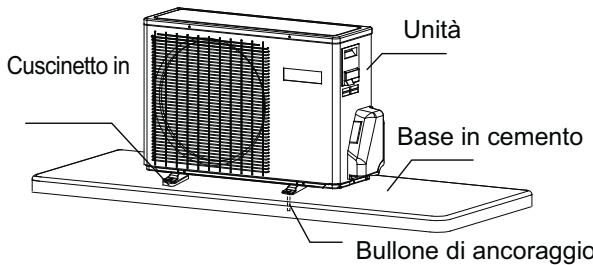

3. Installazione dell'unità esterna
Fissare l'unità alle fondamenta in maniera corretta secondo le condizioni del luogo di installazione, facendo riferimento alle seguenti informazioni.
- Lasciare abbastanza spazio sul cemento delle fondamenta per fissare i dati di ancoraggio.
- Una posizione in cui il cemento delle fondamenta sia abbastanza profondo.
- Installare l'unità in modo tale che l'angolo di inclinazione sia inferiore ai 3 gradi.
- Non posizionare l'unità direttamente a terra. Confermare che ci sia abbastanza spazio accanto al foro di drenaggio nella parte bassa, in modo da assicurare che l'acqua venga drenata senza problemi.

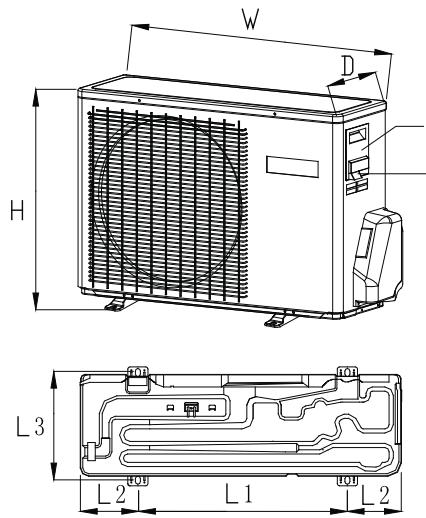

4. Dimensioni di installazione (unità: mm)
Terminale del cablaggio dell'alimentazione elettrica
Foro di distribuzione del cablaggio dell'alimentazione elettrica
| Modello | W | D | H | L1 | L2 | L3 |
| 1U07BS1ERA | 780 | 245 | 540 | 500 | 140 | 256 |
| 1U09BS1ERA | 780 | 245 | 540 | 500 | 140 | 256 |
| 1U12BS1ERA | 780 | 245 | 540 | 500 | 140 | 256 |
| 1U18FS1ERA | 810 | 288 | 688 | 583 | 113.5 | 319.5 |
| 1U24GS1ERA | 860 | 308 | 730 | 633 | 113.5 | 340 |
1. Dimensione delle tubature
| 1U07BS1ERA 1U09BS1ERA
1U12BS1ERA | Tubo per liquidi | Φ 6,35x0,8 mm |
| Tubo per gas | Φ 9,52x0,8 mm |
| 1U18FS1ERA | Tubo per liquidi | Φ 6,35x0,8 mm |
| Tubo per gas | Φ 12,7x0,8 mm |
| 1U24GS1ERA | Tubo per liquidi | Φ 9,52x0,8 mm |
| Tubo per gas | Φ 15,88x1,0 mm |
- Installare i dadi svasati rimossi dalle tubature per collegarle, quando si svasano le tubature.
2. Collegamento dei tubi
- Per piegare un tubo, curvarlo con un raggio molto ampio per non spaccarlo; il raggio deve essere compreso tra 30 e 40 mm o più.
- Collegare prima le tubature del lato del gas poiché renderà il lavoro più semplice.
- Il tubo di collegamento è apposto per R410A.
| Un serraggio eccessivo senza eseguire una centratura accurata può danneggiare le filettature e provocare perdite di gas. |
| Diametro del tubo (ø) | Coppia di serraggio |
| Lato liquidi 6,35 mm (1/4") | 18 N.m |
| Lato liquidi/gas 9,52 mm (3/8") | 42 N.m |
| Lato gas 12,7mm (1/2") | 55 N.m |
| Lato gas 15,88 mm (5/8") | 60 N.m |
Prestare attenzione affinché materiali come scarti di sabbia, acqua, ecc. non entrino nel tubo.
AVVERTENZA

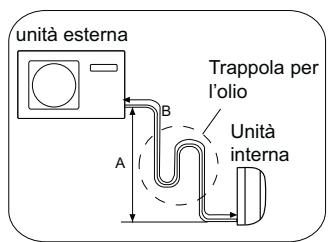

La lunghezza standard delle tubature è di C m. Se è superiore a D m, il funzionamento dell'unità potrebbe non risultare corretto. Se il tubo deve essere allungato, deve essere caricato il refrigerante, in base a E g/m. Tuttavia, il caricamento del refrigerante deve essere eseguito da personale professionista. Prima di aggiungere altro refrigerante, eseguire lo sfiato dell'aria dalle tubature del refrigerante e dall'unità interna usando una pompa a vuoto, poi caricare il refrigerante.
Elevazione massima: A massimo - Se l'altezza A è superiore ai 5 m, un raccoglitore dell'olio deve essere installato ogni 5~7 m - Lunghezza massima: B massimo - Se la lunghezza B delle tubature è maggiore di D m, il refrigerante deve essere caricato in base a E g/m.
| Unità esterna | A mas-simo | B mas-simo | C | D | E |
| 1U07BS1ERA | 10 | 15 | 5 | 7 | 20 |
| 1U09BS1ERA | 10 | 15 | 5 | 7 | 20 |
| 1U12BS1ERA | 10 | 15 | 5 | 7 | 20 |
| 1U18BS1ERA | 15 | 25 | 5 | 7 | 20 |
| 1U24BS1ERA | 15 | 25 | 5 | 7 | 45 |
Dopo aver collegato la tubatura refrigerante, è necessario eseguire un collaudo per verificarne la tenuta.
- Il collaudo della tenuta dell'aria utilizza un serbatoio di azoto per produrre una pressione secondo la modalità di collegamento delle tubature come indicato nella figura seguente.
- La valvola del gas e del liquido sono tutte in stato di chiusura. Per prevenire l'entrata dell'azoto nel sistema di circolazione dell'unità esterna, serrare la valvola di servizio prima di effettuare la pressione (entrambe le valvole del gas e del liquido di servizio).
1) Mettere pressione per più di 3 minuti a 0,3 MPa (3,0 kg/cm²g) 2) Mettere pressione per più di 3 minuti a 1,5 MPa (15 kg/cm²g). Verrà rilevata una forte perdita. 3) Mettere pressione per 24 ore a 3,0 MPa (30 kg/cm²g). Verrà rilevata una leggera perdita.
- Controllare se la pressione diminuisce.
Se la pressione non diminuisce, procedere.
Se la pressione diminuisce, cercare il punto di perdita.
Mettendo pressione per 24 ore, la variazione di 1°C della temperatura dell'ambiente causerà una variazione di pressione pari a 0,01 MPa (0,1 kg/cm²g). Dovrà essere corretto durante il collaudo.
- Controllare il punto di perdita.
Nelle fasi da 1) a 3), nel caso in cui avvenga una perdita di pressione, controllare la perdita in ogni giuntura ascoltando, toccando e usando acqua saponata, ecc. per identificare il punto di perdita. Dopo aver individuato il punto di perdita, saldarlo nuovamente, oppure serrare il bullone.

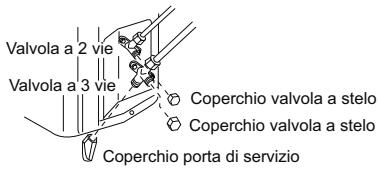

Metodo di svuotamento delle tubature: per usare una pompa del vuoto (p.e. 1U18FS1ERA)
- Staccare il coperchio della porta di servizio della valvola a 3 vie, il coperchio della valvola a stelo della valvola a 2 vie e della valvola a stelo della valvola a 3 vie, collegare la porta di servizio nella protuberanza del tubo flessibile di carico (basso) del gruppo manometrico. Poi collegare la protuberanza del tubo di carico flessibile (centrale) alla pompa a vuoto.
- Aprire a livello basso la manopola del gruppo manometrico, operare la pompa a vuoto. Se l'indicatore (basso) raggiunge la condizione di vuoto immediatamente, controllare di nuovo il punto 1.
- Aspirare sottovuoto per più di 15 min, controllare l'indicatore che deve indicare -0.1MPa (76 cm Hg) sul lato della bassa pressione. Dopo avere completato la procedura di scarico, chiudere la manopola in posizione "Lo" del gruppo manometrico ed arrestare il funzionamento della pompa a vuoto. Controllare le condizioni della scala graduata e tenerla per 1-2 min. Se l'indicatore si sposta, malgrado la chiusura, far funzionare di nuovo il degassamento e tornare al principio del punto 3.
- Aprire la valvola a stelo della valvola a 2 vie girandola di 90 gradi in senso antiorario. Dopo 6 secondi, chiudere la valvola a 2 vie ed eseguire un'ispezione per accertarsi che non ci siano perdite di gas.
- Non ci sono perdite di gas? Se ci sono perdite di gas, stringere i giunti del tubo. Se la perdita si arresta, procedere al punto 6. Se la perdita non si arresta, scaricare tutto il refrigerante usando la porta di servizio. Dopo avere attivato di nuovo il degassamento ed aspirato l'aria, riempire con refrigerante raccomandato usando la bombola del gas.
- Staccare il tubo flessibile della ricarica dall'apertura di servizio, dopo la valvola a 2 vie e quella a 3 vie. Ruotare la valvola a stelo in senso antiorario fino a serrarla leggermente.
- Per evitare le perdite di gas, ruotare il tappo della porta di servizio della valvola a 2 vie e quello della valvola a 3 vie un po' fino al punto di serraggio, in cui la resistenza aumenta immediatamente.
ATTENZIONE:
Se c'è una perdita di refrigerante del condizionatore, è necessario scaricare tutto il refrigerante. Per prima cosa aspirare, poi caricare il refrigerante liquido nel condizionatore in base alla quantità indicata sull'etichetta.
| AVVISO! |
| PERICOLO DI LESIONI O MORTE |
| • DISATTIVARE LA CORRENTE ELETTRICA DALL'INTERRUPTORE DIFFERENZIALE O DALLA SORGENTE DI ALIMENTAZIONE PRIMA DI ESEGUIDIRE QUALSIASI TIPO DI COLLEGAMENTO ELETTRICO. |
| • METTERE A TERRA TUTTI I COLLEGAMENTI PRIMA DI ESEGUIDIRE COLLEGAMENTI A TENSIONE. |
Precauzioni per il cablaggio elettrico
- Il cablaggio elettrico dovrebbe essere seguito soltanto da personale autorizzato. Non collegare più di 3 cavi al blocco del terminale. Utilizzare sempre alette terminali ondulate di tipo rotondo con presa isolata alle estremità dei cavi.
- Utilizzare soltanto conduttori in rame.
Opzioni per le dimensioni dei cavi di collegamento e del cavo di alimentazione
Scegliere le dimensioni dei cavi e la protezione dei circuiti alla tabella sottostante. (Questa tabella presenta cavi lunghi 20 m con una perdita di voltaggio minore del 2% .)
| Oggetto
Modello | Stato | Interruttore differenziale di corrente | Dimensione del
cavo di alimenta-
zione (minimo)
(2 mm) | Interruttore di circuito con messa a
terra |
| Interruttore auto-
matico
(A) | Capacità nominale del
dispositivo di protezione del
sovraccarico di corrente (A) | Interruttore diffe-
renziale (A) | Corrente di di-
spersione (mA) |
| 1U07BS1ERA | 1 | 40 | 26 | 2.5 | 40 | 30 |
| 1U09BS1ERA |
| 1U12BS1ERA |
| 1U18BS1ERA |
| 1U24GS1ERA | 1 | 40 | 26 | 4.0 | 40 | 30 |
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo rappresentante o da persona similmente qualificata. - Se il fusibile della scatola di controllo è rotto, sostituirlo con uno di tipo T 25A/250V. - Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali. - Il cavo di alimentazione e i cavi di connessione devono essere forniti. - Tutti i cavi devono avere la Certificazione Europea di Autenticazione. Durante l'installazione, quando vengono interrotti i cavi di connessione, assicurarsi che il cavo della messa a terra sia l'ultimo a essere interrotto. - L'interruttore del condizionatore deve essere un interruttore di tutti i poli e la distanza fra i loro due contatti non deve essere inferiore a 3 mm. Questi metodi di scollegamento devono essere conformi. - La distanza tra i blocchi terminali dell'unità interna ed esterna non deve essere superiore a 5 m. Se superiore, il diametro del cavo deve essere aumentato secondo le normative di cablaggio locali. - Deve essere installato un interruttore di dispersione.
Procedura per il cablaggio
1) Rimuovere le viti che si trovano lateralmente prima di poter estrarre il pannello frontale. 2) Collegare i cavi al blocco terminale in maniera corretta e fissarli con un morsetto equipaggiato accanto al blocco terminale. 3) Ruotare i cavi in maniera corretta e inserirli nell'apertura per eseguire il cablaggio elettrico sul pannello laterale.
AVVISO:
I CAVI DI INTERCONNESSIONE DEVONO ESSERE CABLATI SECONDO LA FIGURA SOTTOSTANTE. UN CABLAGGIO NON CORRETTO POTREBBE CAUSARE DANNI ALL'APPARECCHIATURA.
| Modello | 1U07BS1ERA
1U09BS1ERA
1U12BS1ERA | 1U18BS1ERA | 1U24GS1ERA |
| Cavi di collegamento | ≥4G 0,75 mm² | ≥4G 0,75 mm² | ≥4G 0,75 mm² |
| Cavo di alimentazione | ≥3G 1,5 mm² | ≥3G 2,5 mm² | ≥3G 1,5 mm² |
ATTENZIONE
- QUEST'UNITÀ SI AVVIERÀ ISTANTANEAMENTE NEL MOMENTO IN CUI SARÀ FORNITA ENERGIA ELETTRICA SENZA BISOGNO DI ACCENSIONE. ASSICURARSI DI ESEGUIRE L'OPERAZIONE DI SPEGNIMENTO PRIMA DI INTERROMPERE L'EROGAZIONE DI ENERGIA ELETTRICA PER LA MANUTENZIONE.
- Questa unità possiede una funzione di riavvio automatico dopo il recupero dopo l'interruzione dell'erogazione di energia elettrica.
- Prima di eseguire il collaudo dell'avvio (per tutti i modelli con pompa di calore)
Assicurarsi che l'interruttore di corrente elettrica (interruttore principale) dell'unità sia stato attivo per più di 12 ore per fornire energia al riscaldatore del basamento prima delle operazioni.
- Collaudo di avvio
Avviare l'unità per 30 minuti alle condizioni di interruzione e controllare quanto segue.
- Pressione di aspirazione nelle giunture di controllo per la valvola di servizio delle tubature del gas.
- Scarico della pressione alle giunture di controllo nella tubatura di scarico del compressore.
- Differenza di temperatura tra l'aria di ritorno e l'aria fornita all'unità interna.
| Il tempo di lampegliamento dei LED sulla siche principale | Descrizione dei problemi | Analisi e diagnosi |
| 1 | Errore EEEPROM | Errore EEEPROM nella schedap Principale |
| 2 | Errore IPM | Errore IPM |
| 4 | Errore di comunità tra la schedad madre e le comunazioni del modulo SPDU | Errore di comunità per più di 4 min |
| 5 | Protezione alta pressione | Alta pressione del systemasuperiore ai 4,15 MPa |
| 6 | Dispositivo di protezione del sovraccarico di corrente del modulo (solo per lo spud)Dispositivo di protezione della mancanza di voltaggio del modulo (solo per lo spud) | Inviate dal modulo |
| 8 | Dispositivo di protezione della temperature da scarico del compressore | Temperatura di scarico del compressore superiore ai 110°C |
| 9 | Anomalie nel motore CC | Blocco del motore CC o erre nel motore |
| 10 | Anomalie nel sensore tubature | Sensore tubature di corto circuito o circuito aperto |
| 11 | Errore nel sensore di temperature di aspirazione | Quando il cablaggio del compressore è errato o il collegamento non è corretto |
| 12 | Anomalia nel sensore dell'ambiente esterno | Corto circuito o circuito aperto del sensore ambiente esterno |
| 13 | Anomalie nel sensore del compressore di scarico | Corto circuito o circuito aperto del sensore di scarico |
| 15 | Errore di comunità tra l'unità interna e l'unità esterna | Errore di comunità per più di 4 min |
| 16 | Manzanza di refrigerante o controllo di eventuali perdite nell'unità | Allarme e interruzione se rilevato TD-tci>=75 che duri per un minuto dopo che il compressore è stato attivo per 10 min in modalità condizionatore, controllare eventuali perdite nell'unità. |
| 17 | Errore nella valvola inversa a 4 vie | Allarme e interruzione se rilevato Tm<=75 che duri per un minuto dopo che il compressore è stato attivato per 10 min in modalità condizionatore, controllare l'errese se appara 3 volte in un'ora. |
| 18 | Blocco del compressore (solo per spud) | Il compressore interno è bloccato in maniera anomala |
| 19 | Errore nella selezione del modulo circuito PWM | Selezione del modulo PWM del circuito errata |
| 25 | Sovraccarico durante la fase U del compressore | La corrente durante la fase U del compressore è troppo elevata |
| 25 | Sovraccarico durante la fase V del compressore | La corrente durante la fase V del compressore è troppo elevata |
| 25 | Sovraccarico durante la fase W del compressore | La corrente durante la fase W del compressore è troppo elevata |
Haier Group
Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese
Contatti: TEL +86-532-8893-6943; FAX +86-532-8893-1010
Sito Internet: www.haier.com
CE
