MANUALE UTENTE LY26R3A HAIER

MANUALE DI ISTRUZIONI

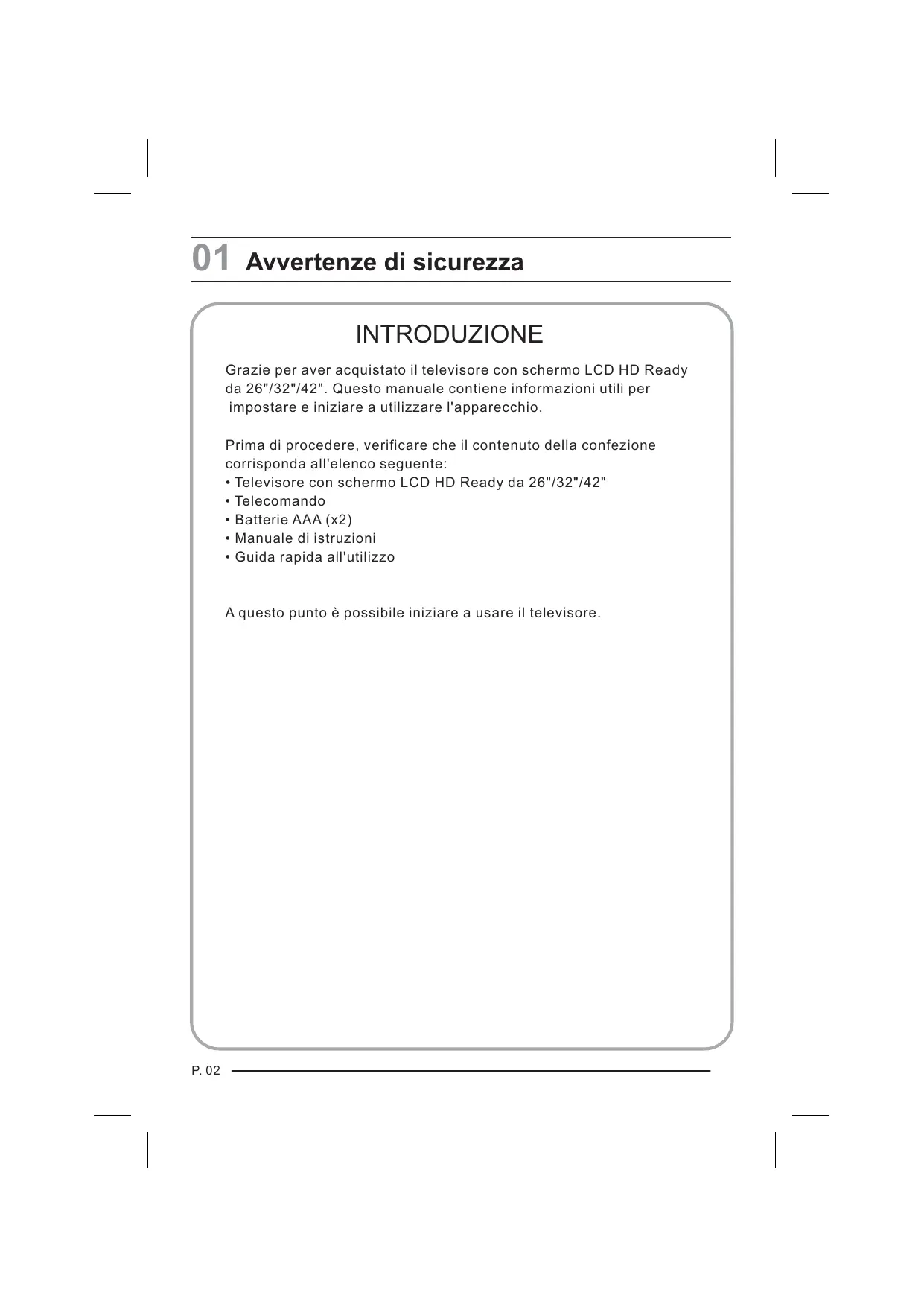

Avvertenze di sicurezza INTRODUZIONE Grazie per aver acquistato il televisore con schermo LCD HD Ready da 26"/32"/42". Questo manuale contiene informazioni utili per impostare e iniziare a utilizzare l'apparecchio. Prima di procedere, verificare che il contenuto della confezione corrisponda all'elenco seguente:

• Manuale di istruzioni
• Guida rapida all'utilizzo A questo punto è possibile iniziare a usare il televisore. P. 02 INFORMAZIONI IMPORTANTI AVVERTENZA RISCHIO DI SCOSSA ELETTRICA. NON APRIRE AVVERTENZA *Per evitare il rischio di scosse elettriche, si raccomanda di non aprire il pannello posteriore, poiché all'interno dell'apparecchio non vi sono accessori. *Se necessario, contattare il servizio clienti post-vendita autorizzato. *Il simbolo del fulmine racchiuso in un triangolo indica una situazione potenzialmente pericolosa che, se non evitata, può causare lesioni gravi dovute a tensioni elevate. *Il simbolo del punto esclamativo racchiuso in un triangolo indica un importante componente o accessorio di cui è necessario rispettare le specifiche in caso di sostituzione. Avvertenza: Per evitare il pericolo di incendio o di scosse elettriche, non posizionare mai il televisore in ambienti in cui è presente un elevato tasso di umidità. Prestare la massima attenzione a evitare graffi o urti accidentali sullo schermo. Attenzione: Prima di iniziare a utilizzare il televisore, leggere attentamente questo manuale e tenerlo a portata di mano per eventuali consultazioni future. Per ottenere il funzionamento ottimale dell'apparecchio, leggere attentamente questo manuale utente e conservarlo con cura per eventuali consultazioni future. Le immagini di schermate e le figure contenute nel manuale utente possono variare in seguito a miglioramenti tecnici. Attenzione: È espressamente proibito lo smontaggio dell'apparecchio da parte di persone non autorizzate. P. 03 01 Avvertenze di sicurezza PER RIDURRE IL PERICOLO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL PANNELLO POSTERIORE. ALL'INTERNO DELL'APPARECCHIO NON SONO PRESENTI PARTI RIPARABILI DALL'UTILIZZATORE. RIVOLGERSI A PERSONALE QUALIFICATO PER QUALSIASI OPERAZIONE DI RIPARAZIONE. Si consiglia di fissare saldamente il prodotto per evitare danni e pericolo di incendio dovuti a cadute accidentali. Per evitare il pericolo di incendio, non utilizzare il prodotto in condizioni di luce solare diretta o in prossimità di fonti di calore. Per evitare il pericolo di incendio, non posizionare il prodotto in prossimità di acqua o olio. In caso di temporale, scollegare il cavo di alimentazione e dell'antenna. Per evitare il pericolo di scosse elettriche e incendio, non utilizzare spine e prese elettriche danneggiate o usurate e tenere il cavo di alimentazione lontano dalle fonti di calore. Per evitare il pericolo di incendio, non collegare troppe prese di corrente in parallelo, né utilizzare la stessa presa con più spine. Per evitare il rischio di caduta, il prodotto deve essere posizionato su una superficie solida e stabile. Per evitare il pericolo di scosse elettriche e incendio, è proibito lo smontaggio non autorizzato del prodotto. In caso di necessità, contattare il servizio clienti post-vendita per chiedere assistenza tecnica. Per evitare il pericolo di incendio, tenere il prodotto lontano da trasformatori o fonti di calore. Qualora dal prodotto provengano suoni anomali, scollegarlo dalla presa di alimentazione e contattare il servizio clienti post-vendita. P. 04 Per evitare il pericolo di esplosione o incendio, non utilizzare o conservare materiali infiammabili in prossimità del prodotto. Per evitare il pericolo di incendio, non posizionare il prodotto in zone con elevato tasso di umidità. Per evitare il pericolo di scosse elettriche, non toccare mai la spina con le mani bagnate. Assicurarsi sempre che l'apparecchio sia collegato alla presa di corrente in modo corretto, poiché un collegamento di qualità scadente potrebbe causare un incendio. Durante l'uso dell'apparecchio collegato all'antenna, accertarsi che il cavo non sia posto in modo da consentire il gocciolamento di acqua all'interno del prodotto. Per pulire l'apparecchio, scollegarlo e utilizzare un panno morbido; non usare mai detergenti chimici. Assicurarsi di non far entrare acqua nel prodotto. La spina e il cavo di alimentazione devono essere tenuti puliti per evitare il pericolo di scosse elettriche e incendio. Per evitare il pericolo di scosse elettriche e incendio, scollegare l'apparecchio dalla presa di corrente e dall'antenna in caso di temporale. In caso di non utilizzo per periodi di tempo prolungati, scollegare l'apparecchio dalla presa di corrente per evitare il pericolo di scosse elettriche e incendio. 01 Avvertenze di sicurezza Per evitare il rischio di scosse elettriche, tenere l'antenna lontana da altri cavi elettrici. P. 05

Informazioni sul televisore con schermo LCD

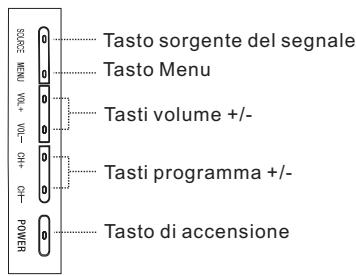

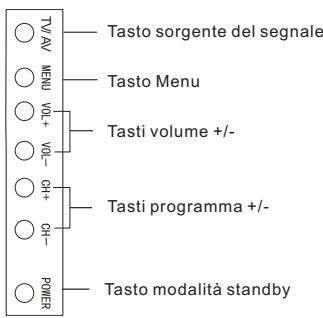

DESCRIZIONE DEL TELEVISORE

Pannello di controllo anteriore

TV/ AV Tasto sorgente del segnale Tasto sorgente del segnale Tasto Menu Tasto Menu Tasti volume +/- Tasti volume +/Tasti programma +/- Tasti programma +/- Tasto di accensione Tasto modalità standby ANT OPTICAL OUT 1REC

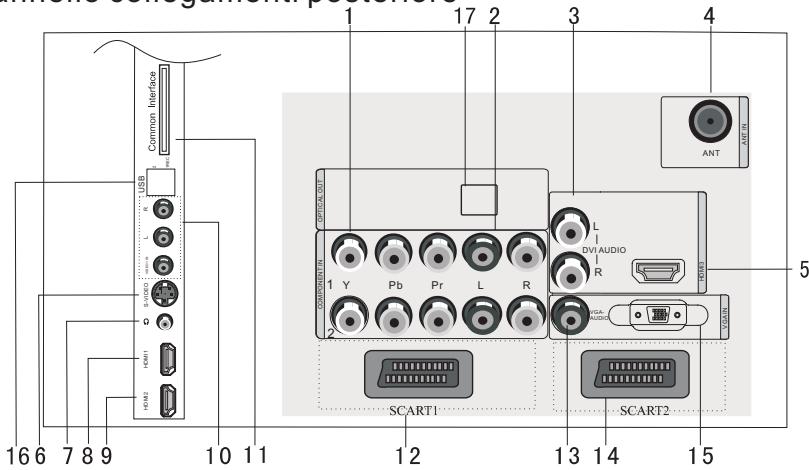

ANT IN Pannello collegamenti posteriore

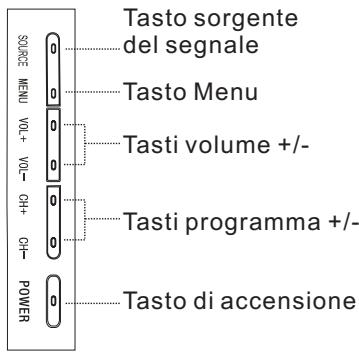

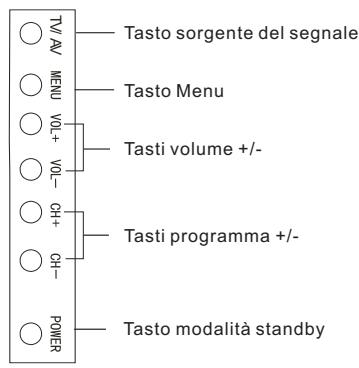

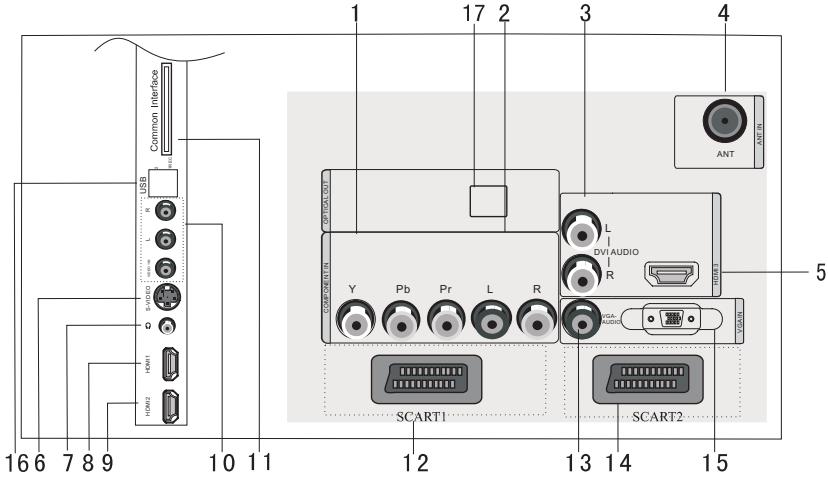

DESCRIZIONE DEL TELEVISORE CON

LETTORE DVD Pannello di controllo anteriore TV/ AV Tasto sorgente del segnale Tasto sorgente del segnale Tasto Menu Tasto Menu Tasti volume +/- Tasti volume +/- Tasti programma +/- Tasti programma +/Tasto di accensione Tasto modalità standby ANT OPTICAL OUT 1REC

ANT IN Pannello collegamenti posteriore

P. 07 02 Informazioni sul televisore con schermo LCD

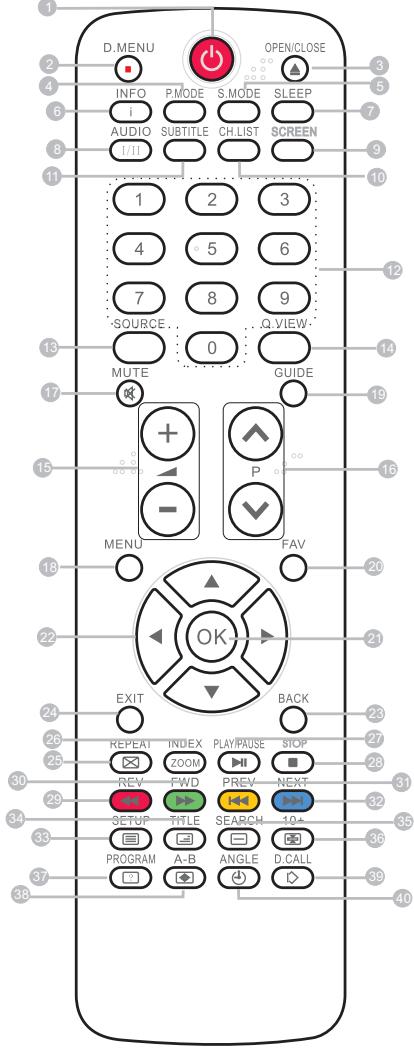

DESCRIZIONE DEL TELECOMANDO

Per utilizzare il telecomando, puntarlo in direzione del sensore sul televisore.

Apertura/chiusura DVD

Visualizzazione schermo informazioni

Spegnimento temporizzato

Controllo formato immagine

Selezione canali per numero programma

Cambio sorgente immagine

V+/V-: regolazione volume

P+/P-: selezione canale

Guida (solo per DTV)

Elenco canali preferiti

Uscita visualizzazione su schermo

Ripetizione (solo DVD, USB, REC e Time Shift)/

Riproduzione/Pausa (solo DVD e USB)/Time Shift (solo TV)/Indice programmi registrati

Elemento precedente (solo DVD, USB, REC e Time Shift)

Elemento successivo (solo DVD, USB, REC e Time Shift)

Impostazione DVD/Testo

Titolo DVD/Mix teletext

Ripetizione A-B DVD/Dimensioni teletext

Richiamo DVD/Modalità teletext

NOTA: durante la visualizzazione del segnale analogico, i tasti ROSSO, VERDE, BLU e GIALLO permettono di muoversi tramite la funzione Fast Text (testo rapido); in modalità DVBT questi tasti agiscono da tasti funzione. P. 08

Menu DVD/REC (registrazione)

COLLEGAMENTO DELL'ANTENNA Collegare il cavo dell'antenna alla presa ANTENNA IN posta sul lato dell'apparecchio .

MIGLIORAMENTO DEL SEGNALE

Per migliorare la qualità dell'immagine in zone in cui il segnale è scarso, è possibile utilizzare un amplificatore di segnale (non fornito). Se collegato tramite un cavo VGA (non fornito), il televisore può essere utilizzato come monitor per un personal computer.

1. Per procedere al collegamento, consultare il manuale utente del computer e

verificare se è dotato di un connettore VGA.

2. Spegnere e scollegare televisore e computer dalla presa di corrente.

3. Collegare un cavo di interfaccia VGA tipo D a 15 pin al connettore di interfaccia

video VGA del computer. Collegare l'altra estremità del cavo al connettore dell'interfaccia per computer del televisore. Serrare le viti sui connettori VGA e collegare il cavo audio (non fornito) alla presa di ingresso audio sul lato posteriore del televisore.

4. Ricollegare gli apparecchi alla presa di corrente iniziando dal televisore.

5. Sul televisore o sul telecomando, premere il tasto per impostare la modalità

di ingresso video VGA.

6. Una volta visualizzata l'immagine, in caso di presenza di rumori cambiare la

modalità VGA passando a un'altra risoluzione, modificare la frequenza di aggiornamento o regolare luminosità e contrasto da menu fino a ottenere un'immagine chiara.

DVD Pb Pr Collegare le uscite video DVD (Y, Pb, Pr) alla presa COMPONENT (Y, Pb, Pr) IN del televisore.

1. Accendere il lettore DVD e inserire un DVD.

2. Premere il tasto di selezione della sorgente

3. Per informazioni sul funzionamento, consultare

la guida utente del lettore DVD. P.09 02 Informazioni sul televisore con schermo LCD

VIDEOREGISTRATORE AL TELEVISORE

Per collegare un lettore DVD o un videoregistratore al televisore, è possibile procedere in due modi differenti. Prima di procedere, assicurarsi che entrambi i dispositivi siano spenti. Opzione di collegamento 1 1 . Collegare i cavi audio e S-VIDEO provenienti dalle uscite del videoregistratore agli ingressi del televisore.

2. Inserire una videocassetta nel videoregistratore e premere il tasto PLAY

per avviare la riproduzione.

3. Accendere per primo il televisore, quindi il videoregistratore.

4. Premere il tasto di selezione della sorgente del segnale sul televisore per

impostare la modalità di ingresso video su S-VIDEO. Opzione di collegamento 2

1. Collegare le uscite AV di un dispositivo DVD/VCR alla presa AV IN del

2. Premere il tasto di selezione della sorgente del segnale sul televisore per

impostare modalità di ingresso video su AV. INGRESSO SCART

1. Collegare il cavo SCART proveniente dal dispositivo esterno (lettore DVD,

set-top box o console per video giochi) alla presa scart del televisore.

2. Premere il tasto SOURCE di selezione della sorgente del segnale per

selezionare la modalità SCART.

3. Premere il tasto PLAY sul dispositivo esterno.

INGRESSO HDMI 1 . Collegare il cavo proveniente dal dispositivo HDMI alla presa HDMI del televisore.

2. Premere il tasto SOURCE di selezione della sorgente del segnale per

selezionare la modalità HDMI.

3. Per informazioni sul funzionamento, consultare il manuale utente fornito

con il dispositivo HDMI.

MONTAGGIO A PARETE DEL TELEVISORE

Il televisore può essere montato a parete utilizzando l'apposita staffa (non fornita). Per fissare il televisore alla staffa, utilizzare viti M4/M6 (4 pezzi, non fornite). P. 10

PREPARAZIONE DEL TELECOMANDO

INSTALLAZIONE DELLE BATTERIE

2. Inserire due batterie di tipo AAA. Fare

attenzione che i simboli + e – sulle batterie corrispondano a quelli presenti sul telecomando.

3. Chiudere il coperchio del vano batterie.

AVVERTENZE SULL'USO DELLE BATTERIE

Verificare che non vi siano oggetti tra il telecomando e il sensore posto sul televisore. La luce solare o altre forti fonti luminose possono disturbare il segnale del telecomando interferendo con il funzionamento. In questa situazione, è consigliabile girare il televisore in modo da evitare l'esposizione alla luce diretta. Non lasciare il telecomando in prossimità di fonti di calore diretto o in luoghi umidi, poiché ciò può danneggiarlo. Utilizzare due batterie formato AAA da 1,5 V. Non utilizzare batterie di tipi differenti. Installare le batterie rispettandone la polarità. Non utilizzare batterie ricaricabili. Se si prevede di non utilizzare il televisore per lunghi periodi di tempo, rimuovere le batterie dal telecomando. P. 11 02 Informazioni sul televisore con schermo LCD

1. Appoggiare il telecomando sul tavolo con i

tasti rivolti in basso e aprire il coperchio del vano batterie.

Operazioni preliminari Preparazione UBICAZIONE Il televisore deve essere posizionato in prossimità di una presa di corrente, in modo che il cavo di alimentazione possa raggiungerla facilmente, e in un luogo in cui è disponibile una presa o un cavo di prolunga per l'antenna. COLLEGAMENTO 1 . Inserire il cavo dell'antenna TV nella presa Antenna posta sul pannello laterale del televisore.

2. Inserire le batterie nel telecomando. Verificare che siano inserite correttamente

rispettando le polarità indicate all'interno dell'apposito vano.

ACCENSIONE DEL TELEVISORE

1. Premere una volta il tasto STANDBY sul lato destro del televisore. Nell'angolo dello

schermo apparirà una luce rossa lampeggiante.

2. Premere il tasto STANDBY sul telecomando. Il televisore si accende e la luce

lampeggiante rossa diventa di colore blu. Questa operazione può richiedere alcuni secondi.

3. Alla richiesta, selezionare la lingua desiderata dall'elenco che appare sullo schermo.

Premere il tasto ► per scorrere l'elenco delle lingue disponibili, quindi premere OK per confermare. P.12

SINTONIZZAZIONE DEL TELEVISORE

PASSAGGIO A UNA SORGENTE DI SEGNALE ESTERNA DIVERSA DALL'ANTENNA Per informazioni dettagliate su come collegare dispositivi esterni al televisore, vedere DESCRIZIONE DEL TELEVISORE a pagina 6. RICERCA AUTOMATICA

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Tuning

(Sintonia), quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Country (Paese).

Premere i tasti ◄ o ► per selezionare il paese desiderato.

4. Premere i tasti ▲ o ▼ per selezionare Auto Search

(Ricerca automatica), quindi premere il tasto OK per accedervi. Premere i tasti ◄ o ► per selezionare l'opzione OK, quindi premere il tasto OK per avviare la ricerca. Premere il tasto MENU, sarà possibile scegliere se si desidera eseguire o saltare la ricerca TV/DTV.

5. Se necessario, la ricerca automatica può essere interrotta

premendo il tasto EXIT. Nota: il completamento dell'operazione di ricerca automatica può richiedere alcuni minuti. Input Source Input Source

Tuning Function Time Lock Menu Operazioni preliminari Se al televisore è collegato un lettore DVD o un altro dispositivo esterno simile, è possibile fare in modo che il televisore visualizzi il segnale proveniente da tale apparecchio. Per procedere, premere il tasto SOURCE (selezione della sorgente del segnale) per visualizzare il menu delle sorgenti video nell'angolo sinistro dello schermo, quindi premere i tasti ▲ o ▼ per evidenziare la sorgente desiderata e premere OK per selezionarla.

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Tuning

(Sintonia), quindi premere il tasto ▼ per accedervi. Picture

3. Premere i tasti ▲ o ▼ per selezionare Digital Manual Search

(Ricerca manuale digitale), quindi premere il tasto ► per accedervi.

4. Premere i tasti ◄ o ► per selezionare il canale. Premere il tasto

OK per avviare la ricerca.

5. Una volta trovato il canale desiderato, premere il tasto OK per

memorizzarlo. Premere il tasto EXIT per uscire. Sound

SINTONIZZAZIONE DEL TELEVISORE

Ricerca Manuale Analogica La procedura che segue illustra come procedere per eseguire una ricerca manuale.

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Tuning

Auto Search Digital Manual Search (Sintonia), quindi premere il tasto ▼ per accedervi. Analog Manual Search Channel Edit Guide

3. Premere i tasti ▲ o ▼ per selezionare Analog Manual Search

CI Information Software Upgrade on > (Ricerca manuale analogica), quindi premere il tasto ► Start Upgrade per accedervi. 4 . Premere i tasti ▲ o ▼ per selezionare Search (Ricerca), quindi premere il tasto ► per selezionare i canali sulle frequenze superiori. Premere il tasto ◄ per selezionare i canali Analog Manual Search Colour System sulle frequenze inferiori.

5. Al termine, selezionare Storage To (Memorizzazione in) e premere Storage To << 909 >>

Fine Tune i tasti ◄ o ► per selezionare il numero della posizione in cui si Frequency 487.25Mhz desidera memorizzare il canale. Una volta localizzato il canale desiderato, premere il tasto rosso per memorizzarlo. Premere il tasto EXIT per uscire. EXIT SAVE

Picture Sound Tuning Function Time Lock PAL ■ Sound System (Sistema audio) Premere i tasti ▲ o ▼ per selezionare Sound System (Sistema audio), quindi premere i tasti ◄ o ► per selezionare il sistema audio corretto. ■ Current CH (Canale attuale) Premere i tasti ◄ o ► per selezionare il numero del canale da modificare. ■ Storage To (Memorizzazione in) Premere i tasti ◄ o ► per selezionare il numero del programma in cui si desidera memorizzare il canale sintonizzato. ■ Fine tune (Sintonia fine) Se l'immagine o l'audio sono di scarsa qualità, è possibile provare a migliorarle mediante la funzione FINE TUNE. Non utilizzare questa funzione in presenza di immagini o audio di buona qualità.

1. Ripetere i precedenti punti da 1 a 3, quindi premere i tasti ▲ o ▼ per selezionare Fine

2. Premere ripetutamente i tasti ◄ o ► per eseguire la sintonizzazione fino a ottenere

immagini e audio di buona qualità. P. 14

SINTONIZZAZIONE DEL TELEVISORE

Channel Edit (Modifica canale) Questa funzione consente di rinominare e spostare i canali, di impostare i canali preferiti e di saltare quelli indesiderati in modalità analogica.

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu TUNING

(Sintonia), quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare CHANNEL EDIT

(Modifica canale), quindi premere il tasto ► per accedere al sottomenu. Premere i tasti rosso, verde, giallo o blu per accedere al menu desiderato. Menu

Tuning RENAME (Rinomina)

1. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere

il tasto verde per rinominarlo.

2. Premere i tasti ◄ o ► per selezionare il numero della posizione del nome

di canale, quindi premere i tasti ▲ o ▼ per selezionare il numero desiderato.

3. Se necessario, premere il tasto EXIT in qualsiasi momento per

annullare le modifiche. Function Time Lock Channel Edit

FAV NOTA: la funzione RENAME è disponibile solo nel programma ATV. MOVE (Sposta)

1. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere il tasto giallo per selezionare

2. Premere i tasti ▲ o ▼ per selezionare il numero della posizione in cui spostarlo, quindi

premere il tasto giallo per confermare l'operazione.

3. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche.

Impostazione dei canali preferiti

1. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere il tasto rosso per

impostarlo come preferito.

2. Se necessario, premere il tasto rosso in qualsiasi momento per annullare le modifiche.

3. Premere il tasto FAV sul telecomando per visualizzare la schermata Favourite List

(Elenco canali preferiti).

4. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere il tasto OK per accedervi.

SKIP (Salto dei canali indesiderati)

1. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere il tasto blu per saltare il

canale corrente. Menu

2. Se necessario, premere il tasto blu in qualsiasi

momento per annullare le modifiche. Country Auto Search Digital Manual Search Analog Manual Search Channel Edit Guide CI Information Software Upgrade Start Upgrade GUIDE (Guida elettronica) Questa funzione consente di accedere alle informazioni del programma DTV:

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu

TUNING (Sintonia), quindi premere il tasto ▼ per accedervi.

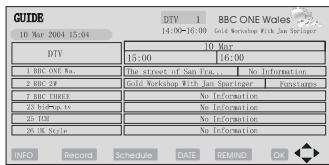

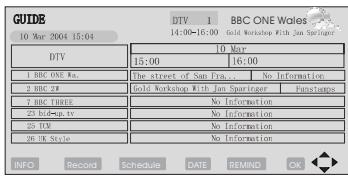

3. Premere i tasti ▲ o ▼ per selezionare Guide (Guida).

Premere il tasto OK per accedere al sottomenu; sullo schermo appare la guida alla programmazione. Il menu Guide può essere richiamato rapidamente premendo il tasto GUIDE sul telecomando. Nota: solo modalità DTV. Picture Sound Tuning

P. 15 COMMON INTERFACE (CI) Lo slot Common Interface (CI, interfaccia comune) Menu è progettato per accogliere il modulo Conditional Country Auto Search Digital Manual Search Access (CA, accesso condizionale) e le smart card Analog Manual Search Edit e consentire così di vedere programmi a pagamento Channel Guide CI Information e di usufruire di altri servizi interattivi. Per ulteriori Software Upgrade Start Upgrade informazioni sui moduli e gli abbonamenti, contattare il fornitore di servizi CI. Haier non fornisce i moduli CA e le smart card, né di serie né come opzioni . Picture Sound Tuning

Function Time Lock Attenzione: spegnere il televisore prima di procedere all'inserimento di un modulo nello slot Common Interface.

1. Inserire prima il modulo e quindi la smart card

nello slot CI situato sul lato del televisore.

2. Accendere il televisore; se il modulo CA viene

rilevato correttamente, sullo schermo appare il messaggio mostrato di seguito. Attendere alcuni secondi per l'attivazione della scheda. CI Module Insert

3. Premere il tasto MENU per visualizzare il menu

principale, quindi premere i tasti ▲ o ▼ per selezionare la riga relativa alla Common Interface e premere il tasto OK. Main Menu Module information Smart card information Language Software Download

4. Sullo schermo vengono visualizzate informazioni

5. Premere il tasto OK per accedere al menu Card (Scheda). Per informazioni

sulla procedura di configurazione, consultare il manuale di istruzioni fornito con la scheda.

6. Quando il modulo viene rimosso dallo slot, sullo

schermo appare il seguente messaggio. P. 16 CI module removed Funzione di aggiornamento del software Quando si riceve la comunicazione della disponibilità di un aggiornamento, è possibile procedere alla sua installazione aggiornando il software operativo tramite il menu Download. I dati relativi a più unità vengono trasferiti su uno speciale canale dedicato a questo scopo. Per procedere è necessario cercare il canale su cui viene trasmesso il codice dell'aggiornamento. Menu

Tuning Time Function Lock Nota: le informazioni relative agli aggiornamenti sono disponibili presso il proprio rivenditore o su Internet. Menu

1. Premere il tasto MENU.

Country Auto Search Digital Manual Search Analog Manual Search Channel Edit Guide CI Information Software Upgrade Are Start Upgrade

2. Premere i tasti ◄ o ► per selezionare il menu TUNING

(Sintonia), quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Software Upgrade

(Aggiornamento software). Picture Sound

4. Premere i tasti ◄ o ► per impostarlo su On. L'impostazione

5. Se lo streaming del codice di aggiornamento del canale è adatto

all'apparecchio, è possibile selezionare l'opzione Do System Update (Esegui aggiornamento sistema). In caso contrario l'opzione Do System Update appare in grigio e non può essere selezionata.

6. Premere i tasti ▲ o ▼ per selezionare l'opzione di aggiornamento del

sistema, quindi premere il tasto OK per confermare. Il televisore si riavvia e inizia la ricerca delle informazioni di aggiornamento. NOTA: se le informazioni sono disponibili, il televisore inizia automaticamente la procedura di aggiornamento. In caso contrario, il televisore torna alla sorgente DTV.

7. Caricare l'identificazione del ricevitore. Questa operazione può richiedere alcuni minuti.

Se si desidera, premere il tasto EXIT per annullare il download e tornare alla modalità standby.

8. Al termine del download, il televisore passa allo stato di aggiornamento indicato dalla spia

luminosa accesa. Sullo schermo appare il quarto menu a destra. Al termine dell'aggiornamento, l'apparecchio torna alla modalità standby. P. 17 Operazioni preliminari Esecuzione dell'aggiornamento

Selezione del programma desiderato

1. Con il numero del programma: selezionare il numero del canale desiderato

premendo i tasti numerici sul telecomando.

2. Con i tasti P+/P-: premere i tasti P+ o P- per selezionare il numero del canale

desiderato. Regolazione del volume Per regolare il volume, premere i tasti V+ o V- sul telecomando o sul lato del televisore. Funzione CH.LIST Premere il tasto CH.LIST sul telecomando per visualizzare il menu Channel List (Elenco canali), quindi premere il tasto ▼ per accedervi. Premere i tasti ▲ o ▼ per selezionare il canale, quindi premere il tasto OK per accedervi. P. 18 REGOLAZIONE DELL'IMMAGINE Modifica delle impostazioni dell'immagine

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Picture

(Immagine), quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare il parametro che

si desidera regolare.

4. Premere i tasti ◄ o ► per regolare il parametro selezionato.

5. Una volta ottenuta una regolazione soddisfacente, premere

il tasto EXIT per tornare alla normale visione, oppure il tasto MENU per tornare al menu precedente. Menu Contrast Brightness Colour Sharpness Tint Mode Colour Temperature Noise Reduction Reset Picture Sound

Time Lock ■ Contrast (Contrasto) Consente di regolare l'intensità delle parti più luminose dell'immagine, mantenendo invariate le parti più scure. Operazioni preliminari ■ Brightness (Luminosità) Consente di regolare la luminosità dell'intera immagine, con effetto principalmente sulle sue parti più scure. ■ Colour (Colore) Consente di impostare il livello di saturazione dei colori per adattarli alle preferenze personali. ■ Sharpness (Nitidezza) Consente di impostare il livello di nitidezza dei dettagli dell'immagine. ■ Tint (Tonalità) Consente di scegliere il mix di colori (tonalità) dell'immagine. Nota: la funzione Tint è disponibile solo in modalità NTSC. ■ Mode (Modalità) Consente di selezionare la modalità dell'immagine. A seconda del programma, le opzioni disponibili sono Standard/Mild/User/Vivid (Standard/Delicata/Utente/Intensa). La modalità desiderata può essere selezionata rapidamente premendo il tasto P.MODE sul telecomando. ■ Colour temperature (Temperatura colore) Consente di aumentare o diminuire i colori caldi (rosso) e freddi (blu) per adattarli alle proprie preferenze. Selezionare Cool (Freddo) per dare ai colori una tonalità tendente al blu, Normal (Normale) per ottenere una tonalità neutra, o Warm (Caldo) per selezionare una tonalità tendente al rosso. ■ Noise Reduction (Riduzione rumore) Filtra e riduce automaticamente il rumore dell'immagine e ne migliora la qualità in caso di ricezione di segnali video di intensità insufficiente. A seconda del livello di rumore presente nell'immagine, selezionare Off/Low/Standard/High (Off/Basso/Standard/Alto). ■ Reset (Ripristina) Consente di ripristinare le impostazioni predefinite. P.19 REGOLAZIONE DELL'AUDIO Modifica delle impostazioni audio

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Sound (Audio), quindi premere il tasto ▼

per accedervi. Menu 3 . Premere i tasti ▲ o ▼ per selezionare il parametro che si > 0 Balance Standard

Mode desidera regolare. Off AVL Off

4. Premere i tasti ◄ o ► per regolare il parametro selezionato. Equalizer

Audio Languages English

5. Una volta ottenuta una regolazione soddisfacente,

Reset premere il tasto EXIT per tornare alla normale visione, oppure il tasto MENU per tornare al menu precedente. Picture Sound Tuning Lock Time Function

■ Balance (Bilanciamento) Consente di regolare il volume del segnale emesso dagli altoparlanti sinistro e destro, in modo da ottenere la migliore riproduzione possibile del segnale stereo per la posizione occupata dall'ascoltatore. ■ Mode (Modalità) Consente di selezionare la modalità audio. A seconda del programma, le opzioni disponibili sono Standard/Music/Theater/User (Standard/Musica/Cinema/Utente) . La modalità desiderata può essere selezionata rapidamente premendo il tasto S.MODE sul telecomando. ■ AVL (Automatic Volume Control, Controllo automatico volume) Consente di ridurre le differenze di livello del volume tra le diverse stazioni radio. Menu 100Hz 300Hz 1KHz 3KHz 10KHz

Consente di controllare il segnale in uscita dal woofer. Premere i tasti ▲ o ▼ per selezionare SRS TS XT. Premere i tasti ◄ o ► per impostare la funzione SRS TS XT su OFF o ON . Picture Sound

Time Lock ■ Equalizer (Equalizzatore) Questo parametro può essere regolato in base alle preferenze personali. ■ Audio Languages (Lingue audio) Premere i tasti ▲ o ▼ per selezionare Primary/Secondary (Principale/Secondaria), quindi premere i tasti ◄ o ► per selezionare le lingue desiderate. Premere il tasto ▼ per selezionare Close (Chiudi), oppure OK per chiudere. Nota: la funzione Audio Language è disponibile solo nella modalità DTV. ■ Reset (Ripristina) Consente di ripristinare le impostazioni predefinite. P. 20 Menu Balance Standard Mode AVL Primary < English

IMPOSTAZIONE DELLE FUNZIONI

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Sound (Audio), quindi premere il tasto ▼

per accedervi. Menu 3 . Premere i tasti ▲ o ▼ per selezionare il parametro che si Language English

4 . Premere i tasti ◄ o ► per regolare il parametro selezionato. Recorder SCART Input

5. Una volta ottenuta una regolazione soddisfacente,

premere il tasto EXIT per tornare alla normale visione, Reset oppure il tasto MENU per tornare al menu precedente. Lock Time Picture Sound Tuning Function

Lock Operazioni preliminari ■ Display Mode (Modalità schermo) Consente di impostare le proporzioni dell'immagine. Premere i tasti ◄ o ► per selezionare le opzioni 4:3/Zoom1/Zoom2/Wide/16:9/Auto. La modalità desiderata può essere selezionata rapidamente premendo il tasto SCREEN sul telecomando. 4:3 mode (Modalità 4:3)

• Consente di vedere immagini con un rapporto originale tra base e altezza di 4:3 , con bande di colore grigio a sinistra e a destra dell'immagine. 16:9 mode (Modalità 16:9) Consente di regolare le immagini orizzontalmente con una proporzione lineare che permette di riempire l'intero schermo. Zoom1 Consente di vedere le immagini senza alcuna alterazione. Tuttavia, le parti superiore e inferiore dell'immagine vengono tagliate. Zoom2 Consente di visualizzare immagini alterate estendendole e tagliandole in senso verticale. L'immagine visualizzata risulta un compromesso tra alterazione e riempimento dello schermo. Wide (Largo) Consente di regolare l'immagine secondo una proporzione non lineare che la rende più larga nella parte superiore e invariata nella parte inferiore.

■ Blue Screen (Schermo blu) Consente di selezionare il colore dello sfondo. Nota: la funzione Blue Screen è disponibile solo per la modalità ATV. ■ Recorder (Registratore) Consente di registrare i programmi televisivi DTV. Per ulteriori informazioni su questa funzione, vedere a pagina 38. ■ SCART Input (Ingresso SCART) Per utilizzare l'ingresso SCART2, verificare che la sorgente del segnale in ingresso sia AV o S-VIDEO, quindi selezionare l'opzione SCART INPUT. P. 21

IMPOSTAZIONE DELLE FUNZIONI

■ OSD Time Out (Disattivazione OSD) Consente di impostare l'intervallo di tempo per cui i menu devono rimanere visualizzati sullo schermo. Premere ripetutamente il tasto per selezionare un numero predefinito di secondi tra le seguenti opzioni: Off, 10 sec, 15 sec, 30 sec, 45 sec, 60 sec. Menu

Tuning Function Time Lock ■ OSD Transparency (Trasparenza OSD) Consente di definire la trasparenza dello sfondo dell'OSD secondo le seguenti opzioni: Off, 25%, 50%, 75%, 100%. ■ Reset (Ripristina) Consente di ripristinare le impostazioni predefinite. P. 22

IMPOSTAZIONE DELLA DATA E DELL'ORA

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Time (Ora) ,

quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Date (Data), quindi

premere il tasto ► per immettere il valore desiderato. Premere i tasti ▲ o ▼ per selezionare l'opzione, quindi premere i tasti ◄ o ► per impostare il valore desiderato. NOTA: nella modalità DTV le informazioni di data e ora vengono ricevute tramite un segnale; pertanto le funzioni Clock e Date non possono essere modificate manualmente. Per modificare l'ora, spegnere il televisore in modalità ATV, quindi riaccenderlo. ■ Off Time (Ora di spegnimento)

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Time (Ora) ,

quindi premere il tasto ► per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Off Time (Ora di

spegnimento), quindi premere il tasto ► per immettere il valore desiderato. Premere i tasti ▲ o ▼ per selezionare Repeat (Ripetizione), quindi premere il tasto ► per attivare l'opzione. Premere i tasti ▲ o ▼ per selezionare ora o minuto. Premere i tasti ◄ o ► per impostare il valore desiderato. Menu Clock Date Off time On time Hour Sleep Minute Time Zone Picture Sound 00:00 --:---:-000 Off

Time Lock Al raggiungimento dell'ora impostata, il televisore passa automaticamente alla modalità standby. ■ On Time (Ora di accensione)

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Time

(Ora) , quindi premere il tasto ▼ per accedervi. Clock 00:00 Date --:-3. Premere i tasti ▲ o ▼ per selezionare On Time (Ora di Off time Activate < --:-Off On time accensione), quindi premere il tasto ► per immettere il Hour

Sleep Off Time Zone valore desiderato. Minute << London 00GMT >>> < London GMT > Premere i tasti ▲ o ▼ per selezionare l'opzione Activate Close (Attiva), quindi premere i tasti ► per impostare il Picture Sound Tuning Function Time valore desiderato. Premere i tasti ▲ o ▼ per selezionare ora o minuto desiderati. Premere i tasti ◄ o ► per impostare il valore desiderato.

Lock Il televisore si accende automaticamente al raggiungimento dell'ora impostata. P. 23 Operazioni preliminari ■ Clock (Orologio) 1 . Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Time (Ora) ,

quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Clock (Orologio),

quindi premere il tasto ► per immettere il valore desiderato. Premere i tasti ▲ o ▼ per selezionare ora o minuto, premere i tasti ◄ o ► per regolare il valore.

IMPOSTAZIONE DELLA DATA E DELL'ORA

■ Sleep (Spegnimento temporizzato) Il timer per lo spegnimento temporizzato consente di spegnere automaticamente il televisore dopo un periodo di tempo predefinito compreso tra 5 e 240 minuti.

1. Premere il tasto MENU, quindi premere i tasti ◄ o ► per selezionare il menu Time (Ora).

2. Premere il tasto ▼, quindi premere i tasti ▲ o ▼ per

3. Premere i tasti ◄ o ►, quindi premere i tasti ◄ o ► per

Menu selezionare il numero di minuti desiderato. Le opzioni Clock 00:00 Date --:-disponibili sono Off, 5 Min, 10 Min, 15 Min, 30 Min, 45 Min, Off time --:-On time

Time Zone < London GMT >

4. Una volta selezionata l'opzione desiderata, premere il tasto

MENU per tornare al menu precedente, oppure il tasto EXIT per tornare alla normale visione. Il timer inizia il conteggio Picture Sound Tuning Function Time alla rovescia per lo spegnimento per un tempo pari al numero di minuti selezionato.

1. Premere il tasto MENU.

2. Premere i tasti ◄ o ► per selezionare il menu Time (Ora),

quindi premere il tasto ▼ per accedervi.

3. Premere i tasti ▲ o ▼ per selezionare Time Zone.

4. Premere i tasti ◄ o ► per selezionare il proprio fuso orario.

5. Premere il tasto MENU per salvare le impostazioni e uscire.

P. 24 Lock Menu Clock Date Off time On time Sleep Time Zone Picture Sound

Questa funzione consente di controllare sintonia, programma, volume e altre impostazioni del televisore. Premere il tasto MENU sul telecomando, quindi premere i tasti ◄ o ► per selezionare il menu Lock, infine premere il tasto ▼ per accedere al sottomenu. Un messaggio sul televisore chiede di inserire la password. La password preimpostata sull'apparecchio è 0000. Qualora si decida di modificarla e si dimentichi il nuovo valore impostato, è possibile ristabilire il controllo del televisore inserendo

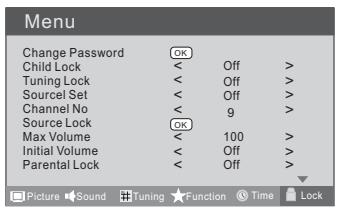

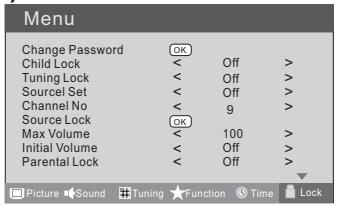

Time Lock ■ CHILD LOCK (Blocco bambini) Premere i tasti ▲ o ▼ per selezionare Child Lock. Premere i tasti ◄ o ► per impostare la modalità On o Off . La funzione Child Lock viene attivata automaticamente se è attivata la modalità Lock. In questo caso, premendo il tasto Child Lock sul televisore, viene visualizzata la schermata Child Lock da cui è possibile uscire immediatamente premendo il tasto MENU. La schermata scompare automaticamente cinque secondi dopo la pressione dell'ultimo tasto. La modalità Child Lock può essere riattivata accedendo al menu Lock Set (Impostazione blocco) e impostando Child Lock su On o Off . ■ Tuning Lock (Blocco sintonia) Premere i tasti ▲ o ▼ per selezionare Tuner Lock, quindi premere i tasti ◄ o ► per selezionare On o Off. Alcune operazioni, come ad esempio la ricerca, non sono disponibili se è impostata l'opzione On. Durante l'accesso al menu Tuning (Sintonia), sullo schermo viene visualizzata la schermata Tuner Lock. Per utilizzare il menu Tuning, accedere al menu Lock (Blocco) e impostare Tuner Lock su Off, oppure utilizzare la funzione di sblocco. ■ Channel NO. (Nr. canale) Questa funzione consente di definire i canali preimpostati. Premere i tasti ▲ o ▼ per selezionare il canale predefinito. Premere i tasti ◄ o ► per selezionare il numero del canale. ■ Source set (Imposta sorgente del segnale) Questa opzione consente di impostare la sorgente predefinita del segnale, da utilizzare all'accensione del televisore. Premere i tasti ◄ o ► per selezionare le opzioni Off, DTV, TV, AV, SCART1, SCART2, S-Video, Component1, Component2, PC, HDMI1, HDMI2, HDMI3, USB; queste vengono visualizzate nell'ordine indicato. L'opzione DVD è disponibile solo su alcuni modelli. P. 25 Operazioni preliminari ■ CHANGE PASSWORD (Modifica password)

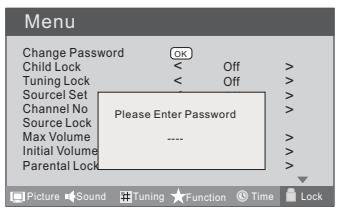

1. Premere i tasti ▲ o ▼ per selezionare Change

Password. Premere il tasto ► per accedervi.

2. Dopo aver inserito le quattro cifre, un messaggio sul

televisore chiede di ripeterle per poterle verificare. La nuova password viene salvata automaticamente al termine dell'operazione. ■ Source Lock (Blocco sorgente del segnale) Questa funzione consente di controllare l'attivazione o la disattivazione della scelta delle modalità di ingresso da dispositivi esterni. Premere i tasti ◄ o ► per impostare su On o Off. Se la funzione è attivata, all'accensione il televisore visualizza il segnale TV; in seguito, premendo il tasto SOURCE il televisore non potrà passare alla sorgente corrispondente e verrà visualizzato un messaggio che informa che la selezione della sorgente del segnale è bloccata. Menu Change Password Child Lock Tuning Lock Sourcel Set Channel No Source Lock Max Volume Initial Volume Parental Lock Picture Sound

Tuning Function Time Lock ■ Max Volume (Volume massimo) Premere i tasti ▲ o ▼ per selezionare Max Volume. Premere i tasti ◄ o ► per regolare il valore del volume tra 0 e 100. Al termine dell'operazione, per ogni successiva regolazione il volume dell'audio del televisore non potrà superare il valore massimo impostato. Se è attivata la funzione Lock Set (Blocca impostazioni) e il volume attuale è superiore al valore impostato in Max Volume, il volume corrente viene memorizzato come nuovo valore massimo; qualora invece il volume attuale sia inferiore al valore massimo, il volume impostato dall'utente rimane invariato. ■ Initial Volume (Volume iniziale) Il televisore è in grado di memorizzare il volume impostato e di ripristinarlo alla successiva accensione del televisore. ■ Parental Lock (Blocco genitori) Premere i tasti ▲ o ▼ per selezionare Parental Lock. Premere i tasti ◄ o ► per selezionare l'opzione Off, oppure 4-18 per limitare l'età dei bambini che possono utilizzare il televisore. ■ Clear Lock (Annulla blocco) Premere i tasti ▲ o ▼ per selezionare la modalità Unlock (Sbloccato). Premere i tasti ◄ o ► per annullare tutte le modalità impostate reimpostando così tutte le opzioni di blocco su Off e riportare il valore del volume massimo a 100. P. 26

VISUALIZZAZIONE DEL MENU SHORTCUT

■ Funzione Subtitle (Sottotitoli)

1. Premere il tasto SUBTITLE sul telecomando per visualizzare

Subtitle Languages il menu delle lingue dei sottotitoli, quindi premere il tasto ▼ off per accedervi. English

2. Premere i tasti ▲ o ▼ per selezionare la voce desiderata,

quindi premere il tasto OK per accedervi. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche. Nota: la visualizzazione del menu delle lingue dei sottotitoli è disponibile solo nella modalità DTV. Channel List ■ Funzione CH.LIST (Elenco canali) Operazioni preliminari

1. Premere il tasto CH.LIST sul telecomando per visualizzare il menu

Channel List (Elenco canali).

2. Premere i tasti ▼ per selezionare il canale, quindi premere il tasto

OK per accedervi. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche. ■ Funzione GUIDE (Guida) Premere il tasto GUIDE sul telecomando per visualizzare il menu Program Guide (Guida programmi), quindi premere i tasti ▲, ▼, ◄ o ► per selezionare il programma desiderato. Se necessario, premere il t asto EXIT in qualsiasi momento per annullare le modifiche. Nota: questa funzione è disponibile solo nella modalità DTV. BBC ONE Wales INFO Record Schedule DATE REMIND

■ Funzione FAV Premere il tasto FAV sul telecomando per visualizzare il menu Favourite List (Elenco preferiti). Premere i tasti ▲ o ▼ per selezionare il programma desiderato, quindi premere il tasto OK per accedervi. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche. ■ INFO Premere il tasto INFO sul telecomando per visualizzare le informazioni relative al canale attualmente sintonizzato. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche.

Premere il tasto AUDIO sul telecomando per visualizzare il menu Audio Languages (Lingue audio). Premere i tasti ▲ o ▼ per selezionare le impostazioni desiderate, quindi premere il tasto OK per accedervi. Se necessario, premere il tasto EXIT in qualsiasi momento per annullare le modifiche.

Nota: la visualizzazione del menu Audio Languages è disponibile solo nella modalità DTV. P. 27

VISUALIZZAZIONE DEL MENU SHORTCUT

■ Esclusione dell’audio La funzione Mute (Esclusione dell'audio) è utile quando è necessario prestare attenzione a quanto avviene in casa, per rispondere a una telefonata o accogliere un visitatore.

1. Per attivare la funzione, premere il tasto MUTE sul telecomando; verrà visualizzata la dicitura

Mute nella parte inferiore dello schermo. Quando si preme il tasto, il volume dell'audio emesso dal televisore viene disattivato.

2. Per tornare al normale ascolto, premere nuovamente il tasto MUTE o il tasto V+ sul telecomando.

■ Visualizzazione rapida di un programma Questa funzione consente di passare rapidamente all'ultimo programma sintonizzato. Per procedere, premere il tasto Q.View (Visualizzazione rapida); il televisore torna alla sorgente TV e visualizza il canale sintonizzato in precedenza (ignorando le sorgenti USB e DVD).

1. Supponendo che il numero del canale precedentemente sintonizzato sia 8

e che il numero del canale attualmente visualizzato sia 18 (come mostrato nella figura), è sufficiente premere il tasto Q.View per tornare al canale 8.

2. In seguito è possibile premere ancora una volta il tasto Q.View per tornare

nuovamente al canale 18. Grazie a questa funzione, è possibile passare rapidamente dal canale visualizzato a quello sintonizzato in precedenza e viceversa.

Utilizzo delle funzioni Funzione teletext La funzione teletext è un sistema di diffusione delle informazioni trasmesso da alcuni canali che consente di leggere notizie su svariati argomenti. Questa funzione permette anche di disporre di sottotitoli per le persone che hanno difficoltà uditive o per chi non conosce la lingua del programma trasmesso da reti televisive via cavo, canali satellitari e così via. Nota: il tasto della funzione teletext può risultare operativo anche in assenza di segnale; in questo caso sullo schermo non appare alcuna informazione. Teletext Funzioni teletext Per selezionare la funzione teletext, premere il tasto sul telecomando. Per disattivare la funzione teletext, premere nuovamente il tasto. Notare che nella modalità teletext non sono disponibili tutte le funzioni di menu. In questa modalità sono attive solo alcune funzioni di controllo, ad esempio: Regolazione del volume Funzione Mute (Esclusione audio) Pagina precedente/successiva Per passare alla pagina precedente o successiva, premere i tasti P+/P-. Inserimento del numero di pagina Per selezionare una specifica pagina del teletext, inserirne il numero tramite i tasti numerici del telecomando, utilizzare i tasti P+ o P- per scorrere le pagine oppure premere i tasti colorati per spostarsi tramite la funzione Fast Text (Testo rapido). Modalità Mix Per vedere l'immagine del canale sintonizzato sul televisore durante l'uso della modalità testo, premere il tasto per sovrapporre i dati del teletext sull'immagine televisiva. Premere nuovamente il tasto per tornare alla modalità testo. INDEX Premere il tasto INDEX per passare alla pagina dell'indice del teletext. P. 29 Teletext Funzione teletext Modifica della lingua Il tasto consente di modificare i caratteri usati dalla funzione teletext; sono disponibili le opzioni Eastern (Lingue orientali) e Western (Lingue occidentali). Pausa Il tasto consente di interrompere temporaneamente l'aggiornamento automatico delle pagine della funzione teletext. Questa funzionalità è molto utile qualora vi siano più pagine di informazioni o di dati per uno stesso numero di pagina. Dimensioni Il tasto consente di passare da una modalità di visualizzazione delle informazioni del teletext all'altra nell'ordine seguente: Full screen (Schermo intero), Top half (Metà superiore), Bottom half (Metà inferiore) e nuovamente Full screen. Questa funzione è molto utile poiché permette di ingrandire l'immagine e di facilitare così la lettura dei caratteri. Rivela Il tasto permette di visualizzare sullo schermo eventuali caratteri nascosti. Questa funzione consente di rivelare informazioni quali le risposte ai giochi interattivi che si svolgono sul servizio teletext. Ora Il tasto permette di visualizzare per alcuni secondi l'ora del servizio teletext nell'angolo in alto a destra (solo in modalità TV normale). SEARCH

P. 30 Tasti colorati della funzione Fast Text (Testo rapido) La funzione Fast Text visualizza automaticamente le quattro pagine usate più frequentemente tra quelle trasmesse dal canale sintonizzato. Per passare direttamente a una di tali pagine, premere il tasto colorato del telecomando corrispondente al contrassegno colorato visualizzato nella parte inferiore della pagina del servizio teletext. Sottocodice Il tasto - - - consente di inserire un codice numerico di quattro cifre che permette di accedere a una pagina secondaria. MODALITÀ USB Nota: le informazioni fornite nelle sezioni che seguono sono indicative e devono essere usate solo a scopo di riferimento. Se necessario, far riferimento al prodotto reale.

UTILIZZO DI UN DISPOSITIVO USB

2. Dispositivi supportati:

Possono essere utilizzati i dispositivi che supportano il protocollo Mass Storage Protocol e che usano un file system in formato FAT32, come ad esempio alcuni dischi USB, dischi rigidi portatili e lettori MP3. Qualora il dispositivo USB impiegato non venga identificato a causa di un file system non supportato, formattare l'apparecchiatura con il formato di file system FAT32.

3. Per ottenere una modalità di riproduzione corretta, verificare quanto segue:

1) la frequenza di campionamento del file dovrebbe essere inferiore a 300 KB/sec;

2) a causa di limitazioni nella distanza di trasmissione del segnale USB, si raccomanda

di non utilizzare un cavo di prolunga del collegamento USB; in caso contrario, assicurarsi che la lunghezza di tale cavo non sia superiore a un metro;

3) utilizzare dispositivi con porte USB ad alta velocità secondo le specifiche

dell'interfaccia standard USB 2.0; in caso di impiego di dispositivi dotati di porte USB conformi alle specifiche USB 1.1, la riproduzione può risultare non uniforme. P. 31 Utilizzo delle funzioni

1. Formati di file supportati:

1) Fotografie: file *.jpg

2) Musica: file *.mp3

3) Filmati: file *.avi

4) Testo: file *.txt

Nota: a causa delle caratteristiche di memorizzazione, alcuni file possono risultare non leggibili. MODALITÀ USB Collegamento/rimozione di un dispositivo USB

1. Premere il tasto SOURCE sul telecomando per selezionare l'opzione USB..

2. Avviare il sistema, quindi attendere due secondi prima di inserire il cavo proveniente dal

dispositivo USB nell'interfaccia USB corrispondente.

3. Dopo aver visualizzato il menu di sistema, premere i tasti ◄ o ► sul telecomando per

selezionare i file USB desiderati, quindi premere il tasto OK per confermare la selezione effettuata e accedere all'elenco di file relativo alla selezione.

4. Premere i tasti ▲ o ▼ sul telecomando per selezionare il file desiderato, quindi premere il

tasto OK per accedervi.

5. Per uscire dal sistema di riproduzione dei file multimediali e tornare alla normale visione

dei programmi televisivi, premere il tasto BACK per tornare al menu precedente (e proteggere il dispositivo collegato), quindi il tasto SOURCE per selezionare la modalità TV e tornare al normale funzionamento del televisore. Note:

1. Durante l'uso di un dispositivo USB, lo schermo diventa di colore nero quando viene premuto

il tasto MENU, tranne durante la riproduzione di immagini o filmati.

2. Durante la riproduzione di file multimediali da un dispositivo USB, premere ripetutamente

il tasto BACK per tornare alla schermata dell'interfaccia principale della modalità USB; a quel punto è possibile cambiare la sorgente del segnale visualizzato premendo nuovamente il tasto SOURCE.

3. NON scollegare il dispositivo USB mentre viene impiegato per riprodurre file multimediali.

In caso di disconnessione improvvisa, i file archiviati sul dispositivo USB possono essere danneggiati. P. 32 MODALITÀ USB Utilizzo di un dispositivo USB

1. Premere i tasti ▲ o ▼ per scorrere le voci del menu principale o del sottomenu e

selezionare l'opzione desiderata.

2. Premere il tasto OK per confermare la selezione.

3. Premere i tasti ◄◄ o ►► per selezionare le funzioni REV (Indietro veloce) o FWD

(Avanti veloce) dell'opzione in fase di riproduzione.

5. Premere il tasto ZOOM per ingrandire l'immagine; una volta ingrandita, è possibile

spostarla premendo i tasti ◄, ►, ▲ o ▼.

6. Premere il tasto STOP ■ per interrompere la riproduzione o tornare al menu

precedente, quindi premere ripetutamente il tasto BACK per tornare al menu principale. NOTA: se si desidera, è possibile selezionare e riprodurre fotografie e filmati di più file diversi. P. 33 Utilizzo delle funzioni

4. Premere il tasto PLAY/PAUSE per avviare la riproduzione; premerlo nuovamente

per sospenderla temporaneamente. MODALITÀ USB Riproduzione di un'immagine

1. Dopo avere eseguito l'accesso

all'interfaccia principale della modalità USB, premere i tasti ◄ o ► per selezionare PHOTO (Fotografia).

2. Premere OK per confermare la selezione

effettuata e accedere all'elenco delle immagini.

3. Premere i tasti ▲ o ▼ per selezionare

l'immagine desiderata, quindi premere OK per confermare e PLAY/PAUSE per visualizzarla. OK ENTER

4. Per mettere in pausa la riproduzione delle immagini, premere nuovamente il tasto

PLAY/PAUSE. Premere il tasto ZOOM per ingrandire l'immagine. Una volta ingrandita l'immagine, premere i tasti ◄, ►, ▲ o ▼ per spostarla. Premere i tasti PREV/NEXT per selezionare l'immagine precedente o successiva. Premere i tasti ▲ o ▼ per ruotare l'immagine. Premere il tasto STOP ■ per interrompere la visualizzazione delle immagini.

5. Per uscire dalla riproduzione, premere ripetutamente il tasto BACK.

NOTA: il menu visualizzato cambia per mostrare i dati della fotografia e la risoluzione in pixel del dispositivo. P. 34 MODALITÀ USB Riproduzione di brani musicali

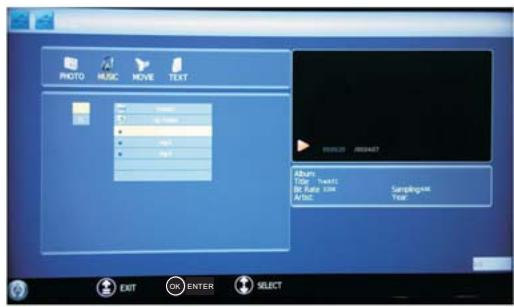

1. Dopo avere eseguito l'accesso

all'interfaccia principale della modalità USB, premere i tasti ◄ o ► per selezionare MUSIC (Musica).

2. Premere OK per confermare la

selezione effettuata e accedere all'elenco dei file musicali. Utilizzo delle funzioni OK ENTER

3. Premere i tasti ▲ o ▼ e OK per selezionare il brano desiderato, quindi premere il tasto

PLAY/PAUSE per avviare la riproduzione. Premere i tasti ◄ o ► per selezionare le funzioni REV (Indietro veloce) o FWD (avanti veloce) del brano in fase di riproduzione. Premere i tasti PREV/NEXT per selezionare il brano musicale precedente o successivo. Premere il tasto STOP ■ per interrompere il brano in fase di riproduzione.

4. Premere ripetutamente il tasto BACK per tornare al menu principale.

NOTA: se si desidera, è possibile riprodurre musica e immagini contemporaneamente. P. 35 MODALITÀ USB Riproduzione di un filmato

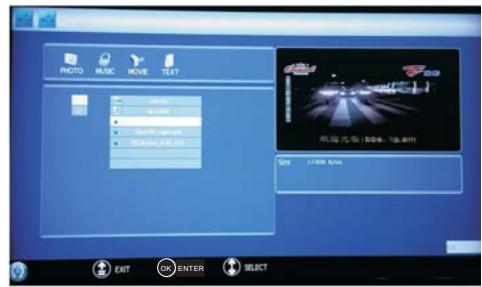

1. Dopo avere eseguito l'accesso

all'interfaccia principale della modalità USB, premere i tasti ◄ o ► per selezionare Movie (Filmato).

2. Premere OK per confermare la selezione

effettuata e accedere all'elenco dei filmati. OK ENTER

3. Premere i tasti ▲ o ▼ e OK per selezionare il filmato desiderato, quindi premere il tasto

PLAY/PAUSE per avviare la riproduzione. Premere il tasto ZOOM per ingrandire il filmato. Premere i tasti PREV/NEXT per selezionare il filmato precedente o successivo. Premere il tasto STOP ■ per interrompere la visualizzazione del filmato.

4. Per uscire dalla riproduzione, premere ripetutamente il tasto BACK.

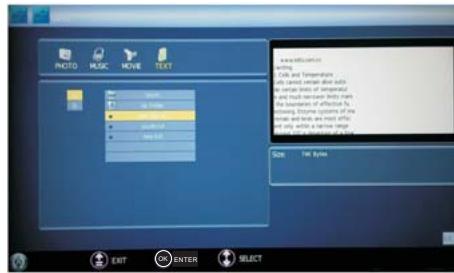

P. 36 MODALITÀ USB Testo

1. Dopo avere eseguito l'accesso

all'interfaccia principale della modalità USB, premere i tasti ◄ o ► per selezionare Text (Testo).

2. Premere OK per confermare la selezione

effettuata e accedere all'elenco dei file di testo.

3. Premere i tasti ▲ o ▼ e OK per selezionare il testo desiderato, quindi premere il tasto

PLAY/PAUSE per avviare la riproduzione. Premere i tasti PREV/NEXT per selezionare il testo precedente o successivo.

4. Per uscire dalla modalità Text, premere ripetutamente il tasto BACK.

NOTA: se si desidera, è possibile riprodurre musica e testo contemporaneamente. P. 37 Utilizzo delle funzioni OK ENTER Registrazione su un disco USB esterno

1. Collegare il dispositivo USB formattato in modalità FAT32 al connettore USB1. Premere il tasto MENU.

Nota: per la registrazione è possibile utilizzare solo il connettore USB1.

2. Premere i tasti ◄ o ► per selezionare il menu FUNCTION

(Funzione), quindi premere il tasto ▼ per accedervi. Menu Ok USB1 C: Select Disk

3. Premere i tasti ▲ o ▼ per selezionare Recorder (Registratore). Check File System Ok start

Premere il tasto ▼ per accedere al sottomenu. USB Disk

4. Premere i tasti ▲ o ▼ per selezionare Select Disk (Selezione Format

Time Shift Size disco), quindi premere i tasti ► o OK per accedervi. Se il dispositivo è dotato di più dischi, premere i tasti ◄ o ► per Speed selezionare quello desiderato. File System Size

5. Premere i tasti ▲ o ▼ per selezionare Format (Formattazione),

quindi premere ► per accedervi. Premere i tasti ◄ o ► per File System Size All selezionare le dimensioni che si desidera formattare, quindi SD 27Min HD7Min premere OK per formattare il disco USB. NOTA: il sistema esegue la formattazione dell'intero dispositivo; qualora questo abbia dimensioni superiori a 1 GB, è possibile selezionare le dimensioni desiderate per la funzione Time Shift (Registrazione differita).

6. La formattazione può richiedere alcuni minuti, il tempo

necessario dipende dalle dimensioni del supporto di Time Shift Size archiviazione. Premere i tasti ◄ o ► per selezionare Time Shift Disk Size (Dimensioni disco registrazione differita). Le dimensioni massime consentite per la funzione Time Shift Time Shift Size All sono di 8 GB. Premere il tasto OK per salvare le impostazioni. SD 14Min HD4Min NOTA: se si seleziona tutto lo spazio su disco per la funzione Time Shift, non sarà possibile utilizzarlo per registrare.

7. Attendere il completamento dei controlli di sistema. Al termine viene visualizzata la

velocità di trasferimento dei dati. NOTE:

1. Generalmente, il dispositivo deve essere formattato solo prima del suo primo

utilizzo per la registrazione.

2. Le dimensioni minime del dispositivo di registrazione sono di 1 GB. La funzione

di formattazione può gestire unità con spazio disponibile fino a 2 TB. Il valore massimo di Multi-Partition (Partizione multipla) è pari a 16, con una sola partizione attiva alla volta.

un bit rate del dispositivo > di 4,5 MB /sec consente la registrazione in qualità HD un bit rate del dispositivo > di 1,5 MB/sec consente la registrazione in qualità SD un bit rate del dispositivo < di 600 KB/sec non consente la registrazione

4. Il sistema non può operare normalmente se il dispositivo USB presenta i problemi

elencati di seguito: sul dispositivo è presente un errore di programmazione. il dispositivo è bloccato in seguito a un errore. Il dispositivo segnala una dimensione non corrispondente al vero. IMPORTANTE: prima di effettuare la connessione, formattare i dispositivi USB da PC in formato FAT32. P. 38 Funzione TIME SHIFT (Registrazione differita) Time Shift La funzione Time Shift è disponibile solamente in modalità DTV. Premere il tasto PLAY/PAUSE per mettere il pausa il programma, quindi premerlo nuovamente per avviare la riproduzione della registrazione differita. Per interrompere la funzione Time Shift, premere il tasto STOP. Per interrompere il programma registrato tramite la funzione Time Shift, premere il tasto EXIT. 14:51 [-00:00:12/00:10:00] Time Shift A B 14:51 [-00:00:12/00:10:00]

1. Premere il tasto D.MENU per registrare il programma

in corso, quindi premere D.MENU o EXIT per ridurre la visualizzazione dell'interfaccia di registrazione. Recording REC

2. Premere il tasto STOP per interrompere la

registrazione del programma in corso. [00:00:00] 5 five 15:06 The streets of SAN francisco (384MB) Recorded List

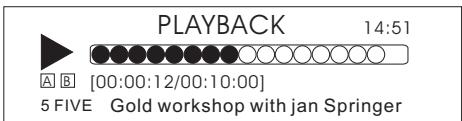

3. Per avviare la riproduzione della registrazione,

premere il tasto INDEX per visualizzare l'elenco dei programmi registrati. Premere i tasti ▲ o ▼ per selezionare il contenuto registrato. Premere il tasto ► per visualizzare le informazioni relative al programma. Premere il tasto ◄ per annullare l'operazione. Premere i tasti OK o PLAY/PAUSE per avviare la riproduzione del programma registrato, oppure STOP per interromperla. Record Gold workshop wit... Play DELETE Gold workshop wit... [DATE] 2004/03/01 [TIME] 14:56:09 [DURATION]0000:00:00

[PROGRAM NAME] Gold workshop with jan Springer INDEX PLAYBACK A B 14:51 [00:00:12/00:10:00] Gold workshop with jan Springer 5 FIVE NOTE: 1 .Il cambio di canale non ha effetti sulla registrazione nella stessa frequenza, ma influenza la funzione Time Shift. I programmi registrati non possono essere cancellati durante la loro riproduzione.

2. Premere ripetutamente il tasto INDEX per visualizzare i programmi registrati,

ordinati in base a nome del programma, nome del canale, ora del programma, nome del file e durata del file. P. 39 Utilizzo delle funzioni REGISTRAZIONE

UTILIZZO DI UN LETTORE DVD

(solo alcuni modelli)

RIPRODUZIONE DI UN DVD

1. Premere il tasto SOURCE sul telecomando per passare

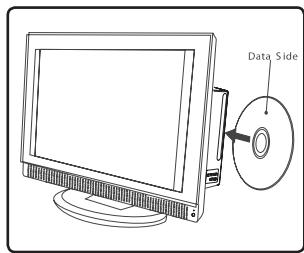

2. Inserire il disco DVD nell'apposito alloggiamento con

l'etichetta rivolta in direzione opposta all'utente e allo schermo. L'alloggiamento del disco accetta solamente DVD di dimensioni standard.

3. Il DVD viene caricato automaticamente; nella maggior

parte dei casi, sullo schermo appare il menu del disco. Premere i tasti ▼,▲,► e ◄ per navigare nel menu del DVD ed evidenziare l'opzione di riproduzione desiderata, quindi premere PLAY/PAUSE. MESSA IN PAUSA DELLA RIPRODUZIONE DI UN DVD

1. Premere il tasto PLAY/PAUSE per interrompere

temporaneamente la riproduzione. Questa operazione esclude anche l'audio.

2. Premere il tasto PLAY/PAUSE per riprendere la riproduzione.

INTERRUZIONE DELLA RIPRODUZIONE DI UN DVD

1. Premere il tasto ■ per interrompere la riproduzione di

un DVD. Sullo schermo del televisore viene visualizzato il logo di avvio del DVD.

2. Alcuni dischi sono in grado di memorizzare il punto in cui

ne è stata interrotta la riproduzione; in questo caso è possibile premere il tasto PLAY/PAUSE per riprendere la riproduzione da tale punto.

3. Premere due volte il tasto ■ per interrompere

completamente la riproduzione e cancellare il contenuto della memoria. USO DELLE FUNZIONI DI AVANZAMENTO E RITORNO VELOCE

1. Premere il tasto ►► per spostarsi avanti velocemente nel

contenuto del disco. Per spostarsi indietro, premere il tasto ◄◄ . 2 . Premere ripetutamente i tasti ►► o ◄◄ per selezionare la velocità di spostamento desiderata tra quelle disponibili, come visualizzato nell'angolo in alto a sinistra dello schermo: 2X, 4X, 8X, 16X, 32X e velocità di riproduzione normale.

3. Premere il tasto PLAY/PAUSE per tornare alla normale

PASSAGGIO ALLA SCENA PRECEDENTE O SUCCESSIVA

Durante la riproduzione, premere il tasto ►►l per passare alla scena successiva del disco, oppure l ◄◄ per passare a quella precedente. PASSWORD Se necessario, è possibile attivare il blocco dei programmi mediante l'impostazione di Password Mode (Modalità password) su On. La password predefinita dell'apparecchio è 0000. Qualora si dimentichi il valore impostato, è possibile ristabilire il controllo del televisore inserendo 1369. P. 40

UTILIZZO DELLA FUNZIONE ZOOM

1 . Premere il tasto ZOOM per ingrandire l'immagine visualizzata sullo schermo. Se necessario, ripetere l'operazione più volte per ottenere un ingrandimento maggiore.

2. Durante l'uso della modalità Zoom, premere i tasti ▼,▲,► e ◄ per visualizzare una

parte differente dell'immagine ingrandita.

VISUALIZZAZIONE DEI SOTTOTITOLI

1. Per visualizzare i sottotitoli, premere il tasto SUBTITLE durante la riproduzione.

2. Le lingue disponibili vengono visualizzate nell'angolo in alto a sinistra dello schermo.

Premere ripetutamente il tasto fino a visualizzare la lingua desiderata.

3. Per disattivare i sottotitoli, premere più volte il tasto SUBTITLE fino a visualizzare

Alcuni DVD dispongono di più visuali riprese da telecamere differenti per alcune o per tutte le scene. Premere il tasto ANGLE per cambiare la visuale della telecamera. Le visuali disponibili possono comprendere la visione anteriore, laterale, intera o esterna. P. 41 Utilizzo delle funzioni

UTILIZZO DELLA MODALITÀ REPEAT

Premere una volta il tasto REPEAT per riprodurre nuovamente il capitolo di un DVD, due volte per ripetere il titolo attualmente visualizzato o tre volte per ripetere l'intero contenuto del disco.

FUNZIONI DVD AGGIUNTIVE

D.MENU Premere per tornare alla voce di menu precedente. AUDIO Molti DVD dispongono di più colonne sonore in lingue differenti. Per cambiare l'audio riprodotto, premere il tasto AUDIO. Per scorrere le opzioni disponibili, attendere tre secondi prima di premere nuovamente il tasto. TITLE Premere per tornare al menu dei titoli (solo su alcuni DVD). Premere i tasti ▼,▲,► e ◄ per spostarsi tra i menu. SEARCH Premere il tasto SEARCH e usare i tasti numerici per inserire il numero del capitolo a cui si desidera passare, quindi premere il tasto PLAY/PAUSE. PROGRAM Durante la riproduzione, premere il tasto PROGRAM per passare direttamente a una sezione o programma del DVD. Premere i tasti numerici per selezionare il numero di programma desiderato. Al termine, spostare il cursore per selezionare START (Avvio). Il DVD passa direttamente alla sezione prescelta e inizia la riproduzione. Per annullare questa funzione, premere il tasto PROGRAM e spostarsi su STOP, quindi premere il tasto PLAY/PAUSE. A-B La funzione A-B consente di impostare una sezione del DVD da ripetere. Premere il tasto A-B per contrassegnare il punto iniziale, quindi premerlo nuovamente per contrassegnare il punto finale. La riproduzione della sezione così identificata inizia immediatamente. Premere nuovamente il tasto A-B per annullare la ripetizione. ANGLE Durante la visione di eventi sportivi, concerti o programmi teatrali, premere questo tasto per vedere la stessa scena da più punti di vista differenti. Questa funzione è disponibile solo sui dischi che la prevedono espressamente. Durante la riproduzione di un disco registrato in modalità multi-angolo, è possibile vedere la stessa scena da punti di vista differenti, ad esempio con la visione frontale, laterale, intera ed esterna. D.CALL Premendo ripetutamente il tasto D.CALL, sullo schermo vengono visualizzati alcuni indicatori OSD differenti corrispondenti ai vari tipi di disco DVD, CD e così via. P. 42

RIPRODUZIONE DI UN CD AUDIO

1. Come avviene per i DVD, i CD audio possono essere inseriti con l'etichetta rivolta in

direzione opposta all'utente.

2. Dopo l'inserimento, il CD viene caricato e sullo schermo appare un menu del suo

3. Premere i tasti ▲ o ▼ per evidenziare il brano che si desidera riprodurre, quindi

premere il tasto PLAY/PAUSE; in alternativa, premere semplicemente il tasto PLAY/PAUSE per ascoltare il contenuto dell'intero CD dall'inizio. Come avviene per i DVD, anche con i CD è possibile interrompere, mettere in pausa, avanzare o arretrare velocemente. Premere il tasto REPEAT per ripetere un brano, una cartella album o l'intero contenuto del disco. Premerlo ripetutamente per selezionare ciò che si desidera ripetere. In alternativa, utilizzare la funzione A-B per ripetere solamente una sezione specifica di una traccia o CD. P.43 Utilizzo delle funzioni RIPRODUZIONE DI UN CD CONTENENTE IMMAGINI JPEG

1. Così come avviene per i DVD o i CD audio, i CD contenenti immagini in formato JPEG

possono essere inseriti con l'etichetta rivolta in direzione opposta all'utente.

2. Dopo l'inserimento, il CD viene caricato e sullo schermo appare un menu del suo

3. Premere i tasti ▲ e ▼ per evidenziare la cartella e l'immagine che si desidera

visualizzare, quindi premere PLAY/PAUSE. Le immagini presenti sul disco vengono visualizzate in sequenza come avviene con una normale presentazione.

4. Durante la visualizzazione delle immagini, premere il tasto PLAY/PAUSE per

interrompere temporaneamente la riproduzione.

5. Premere i tasti ►► l o l ◄◄ per passare rispettivamente all'immagine precedente o

successiva. 05 Sezioni di riferimento

RISOLUZIONE DEI PROBLEMI

La guida che segue contiene informazioni utili per identificare eventuali malfunzionamenti: Immagine e audio mancanti Schermo vuoto Audio mancante Verificare se l'apparecchio è collegato correttamente. Verificare se l'apparecchio è connesso a una presa di corrente adatta. Verificare la presenza di elettricità. Verificare se vi sono segnali validi in ingresso. Azionare il telecomando per passare a una sorgente di segnale valida. In caso di interruzione dell'elettricità, spegnere e riaccendere l'apparecchio. Premere il tasto MUTE e verificare se viene attivata la modalità Mute. Cambiare canale e verificare se il problema persiste. Premere il tasto VOL+ per verificare se il problema può essere risolto. Audio di scarsa qualità Verificare se il sistema audio selezionato è corretto. Consultare il manuale per l'utente ed eseguire le necessarie regolazioni. Immagini mancanti in alcuni canali Verificare che sia selezionato il canale corretto. Regolare l'antenna. Colore mancante per alcuni canali (immagini in bianco e nero) Verificare la presenza del problema su altri canali. Controllare il funzionamento dei sistemi video e audio. Consultare le istruzioni sulla regolazione del colore contenute nel manuale. Verificare che l'antenna sia collegata correttamente. Presenza di macchie Verificare le condizioni generali dell'antenna. in alcune immagini Effettuare la regolazione fine del canale. L'apparecchio non risponde ai comandi Scollegare l'apparecchio dalla presa di corrente e attendere 10 secondi prima di ricollegarlo. Se il problema persiste, contattare il servizio clienti post-vendita per assistenza tecnica. Note:

1. Qualora il malfunzionamento non possa essere eliminato seguendo i consigli della guida,

consultare un centro di assistenza autorizzato locale.

2. L'apparecchio televisivo deve essere riparato esclusivamente da personale tecnico

qualificato. Non tentare mai di rimuovere il pannello posteriore dell'apparecchio; al suo interno sono presenti alte tensioni pericolose che possono causare lesioni o incendi. P. 44 Specifiche SEZIONE SCHERMO Sistema colore

Sistema audio Ingressi video SEZIONE GENERALE DTV Y/Pb/Pr Alimentazione Potenza assorbita Dimensioni (L x P x H) in cm A-si a matrice attiva TFT 160(H) 150 (V) (S626/S626D) 176 (H) 176 (V) (S632F/S632D /S642F) PAL, SECAM, NTSC (AV) BG, DK, I, L SCART, S-VIDEO, YPb/Pr, YCb/Cr, AV, VGA, HDMI, USB Composito: 480i/p, 576i, 720p, 1080i, 1080p Vedere targhetta caratteristiche Vedere targhetta caratteristiche 63,3 x 20,0 x 49,7 (inclusa la base) 63,3 x 20,0 x 49,7 (inclusa la base) 79,8 x 23,0 x 57,5 (inclusa la base) 79,8 x 23,0 x 57,5 (inclusa la base) 102,2 x 28,9 x 70,4 (inclusa la base) 66,2 x 20,0 x 50,0 (inclusa la base) 66,2 x 20,0 x 50,0 (inclusa la base) 79,6 x 23,0 x 59,0 (inclusa la base) 79,6 x 23,0 x 59,0 (inclusa la base) 102,0 x 29,0 x 72,4 (inclusa la base) (LT26K3) (LY26K3) (LTF32K3) (LY32K3) (LTF42K3) (LT26R3) (LY26R3) (LTF32R3) (LY32R3) (LTF42R3) Sezioni di riferimento Tipo Angolo visuale Condizioni ambientali Temperatura di utilizzo: da +5°C a +35°C Umidità di utilizzo: 20% - 80% Temperatura di immagazzinamento: da -15°C a +45°C Umidità di immagazzinamento: 5% - 90% Accessori in dotazione Manuale utente Telecomando Coperchio base (solo modello S642F) Batterie telecomando (x2) Le specifiche dei componenti dell'apparecchio televisivo qui fornite devono essere usate solo a scopo di riferimento. L'aggiornamento delle tecnologie impiegate nel prodotto può comportare differenze. Progetto e specifiche possono essere soggetti a variazioni senza previa notifica. P. 45 GEBRUIKSAANWIJZING DIGITALE LCD-TELEVISIE
