MANUALE UTENTE HFN 136 HAIER

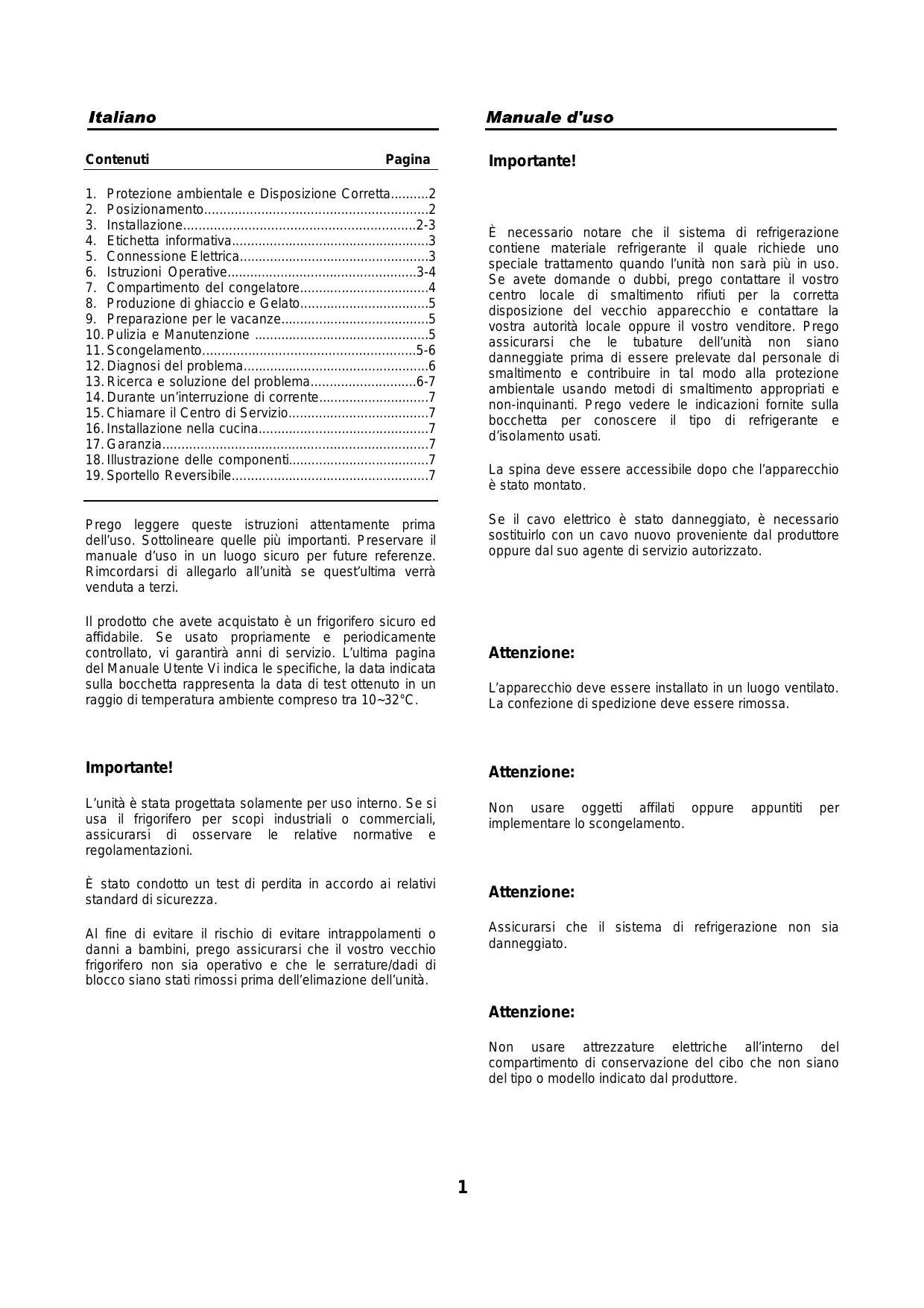

Contenuti Pagina Importante!

1. Protezione ambientale e Disposizione Corretta..........2

8. Produzione di ghiaccio e Gelato..................................5

16. Installazione nella cucina.............................................7

18. Illustrazione delle componenti.....................................7

È necessario notare che il sistema di refrigerazione contiene materiale refrigerante il quale richiede uno speciale trattamento quando l’unità non sarà più in uso. Se avete domande o dubbi, prego contattare il vostro centro locale di smaltimento rifiuti per la corretta disposizione del vecchio apparecchio e contattare la vostra autorità locale oppure il vostro venditore. Prego assicurarsi che le tubature dell’unità non siano danneggiate prima di essere prelevate dal personale di smaltimento e contribuire in tal modo alla protezione ambientale usando metodi di smaltimento appropriati e non-inquinanti. Prego vedere le indicazioni fornite sulla bocchetta per conoscere il tipo di refrigerante e d’isolamento usati. La spina deve essere accessibile dopo che l’apparecchio è stato montato. Se il cavo elettrico è stato danneggiato, è necessario sostituirlo con un cavo nuovo proveniente dal produttore oppure dal suo agente di servizio autorizzato. Prego leggere queste istruzioni attentamente prima dell’uso. Sottolineare quelle più importanti. Preservare il manuale d’uso in un luogo sicuro per future referenze. Rimcordarsi di allegarlo all’unità se quest’ultima verrà venduta a terzi. Il prodotto che avete acquistato è un frigorifero sicuro ed affidabile. Se usato propriamente e periodicamente controllato, vi garantirà anni di servizio. L’ultima pagina del Manuale Utente Vi indica le specifiche, la data indicata sulla bocchetta rappresenta la data di test ottenuto in un raggio di temperatura ambiente compreso tra 10~32°C. Attenzione: L’apparecchio deve essere installato in un luogo ventilato. La confezione di spedizione deve essere rimossa. Importante! Attenzione: L’unità è stata progettata solamente per uso interno. Se si usa il frigorifero per scopi industriali o commerciali, assicurarsi di osservare le relative normative e regolamentazioni. Non usare oggetti affilati oppure implementare lo scongelamento. È stato condotto un test di perdita in accordo ai relativi standard di sicurezza. appuntiti per Attenzione: Assicurarsi che il sistema di refrigerazione non sia danneggiato. Al fine di evitare il rischio di evitare intrappolamenti o danni a bambini, prego assicurarsi che il vostro vecchio frigorifero non sia operativo e che le serrature/dadi di blocco siano stati rimossi prima dell’elimazione dell’unità. Attenzione: Non usare attrezzature elettriche all’interno del compartimento di conservazione del cibo che non siano del tipo o modello indicato dal produttore.

Questo Manuale d’uso è applicabile ad una varietà di modelli e potrebbero verificarsi lievi differenze in alcuni aspetti e caratteristiche da un modello all’altro.

a) Rimuovere tutti i materiali della confezione. b) Rimuovere gli articoli all’interno dell’unità. c) Rimuovere con attenzione la parte di colla e di carta

1. Protezione ambientale e

Smaltimento Corretto rimaste incollate all’unità ed allo sportello. d) Rimuovere i frammenti di polistirolo (se presenti) attorno all’unità. Materiali della confezione e) Estrarre Questa unità è stata confezionata in modo da prevenire danni durante il trasporto. La confezione è composta da materiali reciclabili.

La confezione è composta da tavole corugate/cartone (principalmente derivato da carta reciclata). g) Usare le chiavi fisse fornite con l’unità per regolare il gli accessori accompagnano l’unità.

letteratura che Pulire la superficie interna del frigorifero usando acqua tiepida ed aceto e quindi asciugarla con un panno soffice. livello delle gambe del frigorifero al fine di garantire la sua stabilità. y Componenti in Polistirolo (Polistirolo privo di CFC) y Sacchetti e rivestimenti in polistirolo. y Cinghie in poli-propilene. Tutti i materiali utilizzati possono essere raccolti in un centro specializzato e nuovamente usti dopo un’adeguata procedura di reciclicaggio. Tutti i materiali di scarto devono essere propriamente raccolti. Non usare detergenti, oggetti affilati/appuntiti oppure detergenti a base di soda caustica per pulire il frigorifero. y Prima dell’installazione, assicurarsi che il sistema di refrigerazione sia esente da danni. y Il frigorifero deve essere usato solamente per gli scopi indicati. y L’unità deve essere posizionata su una superficie solida ed omogenea al fine di garantire una buona circolazione del refrigerante ed una prestazione adeguata. y Se possibile, posizionare il refrigeratore in una stanza fresca e ben ventilata. y Non esporre il frigorifero alla luce solare diretta ed assicurarsi che la temperatura dell’ambiente non sia troppo elevata. y Tenere il frigorifero lontano da fonti di calore quali per esempio sistemi che generano calore, forni o fornelli altrimenti il compressore sarà costretto ad aumentare la sua attività risultando in un consumo extra di corrente.

Assicurarsi che il frigorifero sia mantenuto in posizione verticale durante il trasporto e montaggio. Se è necessario inclinarlo, l’inclinazione non deve superare i 45 gradi. Altrimenti l’apparecchio potrebbe danneggiarsi e compromettere la prestazione dell’unità stessa. Al fine di evitare danni all’apparecchio oppure danni a persone, l’unità deve essere rimossa rimossa dall’imballo da almeno due persone dopo che è stata precedentemente posizionata nella locazione selezionata. Prima dell’installazione, assicurarsi che il frigorifero non sia affetto da danni esterni. Durante la procedura di trasporto e di montaggio, non sollevare l’unità impugnandola dalla superficie di lavoro, al fine di prevenire danni al frigorifero. Se il refrigeratore viene posizionato nelle vicinanze di sorgenti di calore, si raccomanda di installare una barriera termica tra l’unità e la sorgente di calore (l’amianto è severamente proibito) oppure mantenere uno spazio adeguato tra l’unità e la fonte di calore come segue: Non attivare l’unità se danneggiata. Controllare ed ispezionare attentamente il frigorigero per: Fornelli oppure stufa elettrica Radiatore o forno Altro frigorifero y Danni alla confezione a causa di un maneggio non corretto durante il trasporto. y Danni sulla superficie esterna. y Danni cavo elettrico/spina. 3 cm 30 cm 2 cm Non posizionare alcun apparato irradiante quale forno a micro-onde o forno tradizionale sulla sommita del frigorifero. Per qualsiasi dubbio, prego contattare il Servizio Clienti per implementare un controllo generale dell’unità. Assicurarsi che le prese d’aria non siano ostruite. Non scollegare il refrigeratore strattonando o tirando il cavo elettrico. Impugnare saldamente la spina e disconnetterla dalla presa. Utilizzare le misure necessarie per prevenire perdite di refrigerante sulla parte superiore dell’unità il quale potrebbe risultare in un serio inquinamento ambientale.

Annotare i dati tecnici. Attenzione! Annotare i dati tecnici per future referenze al fine di evitare di spostare o muovere il frigorifero quando tali dati diverranno necessari. Dopo che il frigorifero è stato posizionato, lasciarlo fermo per almeno 2 ore prima di iniziare ad usarlo in modo tale da garantire una stabile circolazione del refrigerante ed un’operatività prima di problemi Prima di attivare il frigorifero, assicurarsi che il compartimento interno sia asciutto (specialmente gli angoli). Modello/Tipo Volume (netto).....................................................Litro Voltaggio operativo............................................. Volt Corrente massima d’entrata............................... Watt Corrente.............................................................. Amp Consumo elettrico............................................... kWH/24hr Capacità di refrigerazione..................... kg/24ora (non disponibile per refrigeratore senza compartimento di congelamento) Pericolo! A seconda della composizione chimica, il liquido refrigerante potrebbe essere infiammabile. Il sistema di refrigerazione è a prova di perdita. Un’operazione non autorizzata del sistema di circolazione del refrigerante potrebbe causare incendio. Assicurarsi che il sistema di refrigerazione e le sue parti periferiche non siano difettose. Qualsiasi tipo di intervento sul sistema di refrigerazione deve essere implementato personale professionista.

5. Connessione elettrica

Il refrigeratore deve essere connesso ad una presa elettrica propriamente isolata la quale deve inoltre essere controllata da un elettricista qualificato. Il frigorifero deve sempre essere collegato ad una presa il cui voltaggio e fuso siano in conformità alle indicazioni presenti sull’etichetta informativa. Attenzione! In caso di non-conformità, consultare immediatamente il centro di servizio locale oppure il venditore. Se il liquido di refrigerazione entra in contatto con gli occhi può causare seri danni. In questo caso, sciacquare gli occhi con acqua e consultare immediatamente un oculista. Il frigorifero non deve essere connesso al convertitore (quale per esempio cellula solare). Non usare un cavo a prolunga. Il refrigeratore deve essere usato in un raggio di temperatura appropriato a seconda del tipo di clima presente.

6. Istruzioni operative

Accendere il frigorifero (oppure spegnerlo) e selezionare il grado di temperatura desiderato usando il regolatore di temperatura (termostato). y Il termostato è usato per accendere/spegnere il refrigeratore e selezionare la temperatura desiderata. Il raggio della temperatura della stanza, a seconda del tipo di clima, deve essere osservato. Vedere le indicazioni fornite per quanto riguarda il tipo di temperatura e le relative regolazioni da implementare sulla vostra unità. Tipo di clima Temperatura della stanza

+18°C~+43°C b). Iniziare Ruotare in senso orario il regolatore di temperature del frigorifero. Il compressore viene attivato e continuerà a funzionare fino a quando le impostazioni di temperatura selezionate non vengono raggiunte. c). Impostare la temperatura Al fine di impostare il regolatore di temperatura del congelatore, usare la chiave acclusa con l`unità dal produttore e ruotare il regolatore di temperatura in senso orario oppure in senso anti-orario fino a raggiungere l`impostazione desiderata.

4. Etichetta informativa

Sulla parte laterale o posteriore del refrigeratore potete trovare un etichetta d’indicazioni circa i dati tecnici più rilevanti. Per selezionare una temperatura più bassa: ruotare in senso orario. Per selezionare una temperatura più alta:ruotare in senso anti-orario.

Ruotare il regolatore della temperatura in senso anti-orario per impostare livello più basso=raffreddamento leggero; (ruotare il regolatore in senso anti-orario può spegnere il frigorifero, il compressore non sarà dunque in funzione).

Più alta viene impostata la temperatura sul regolatore, più bassa la temperatura sarà nel congelatore.

Ruotare il regolatore della temperatura in senso anti-orario per impostare il livello più alto=raffreddamento intenso; Normalmente , quando il cibo richiede solamente un breve periodo di conservazione, selezionare un’impostazione minima.

Quando il cibo richiede un periodo di conservazione più lungo, selezionare un’impostazione superiore. L’impostazione della temperatura deve eseguita in accordo alle seguenti condizioni: NOTA! essere y Non aggiungere mai bevande in lattina oppure gassate nel congelatore, in quanto l’anidride carbonica si espande sotto congelamento e potrebbe portare ad una pericolosa esplosione. y Temperatura dell’ambiente y Quantità di cibo conservato y Frequenza di apertura dello sportello. Osservando l’unitàin funzione, molto presto noterete come selezionare la temperatura più appropriata. L’impostazione corretta della temperatura è molto importante per la conservazione dei cibi. I microbi possono danneggiare ed infettare il cibo molto rapidamente, a meno che la loro crescita viene bloccata da un ambiente a bassa temperatura. Si raccomanda di regolare la temperatura a 5 °C o anche a valori inferiori in modo tale da eliminare il processo di danno del cibo da parte dei microbi. d). Arresto Ruotare il regolatore della temperatura anti-orario fino al limite consentito. Il compressore si arresta. Scollegare la spina dalla presa elettrica.

y Il cibo in scatola che necessita di una immediata cottura dovrebbe essere conservato nel congelatore per un periodo non più lungo di un ora da quando è stato estratto, altrimenti la scatola potrebbe esplodere. y I gelati oppure il ghiaccio richiedono alcuni minuti prima di poter essere consumati/usati, in quanto le labbra e/o la lingua potrebbero rimanere congelate al morso (la pelle potrebbe screpolarsi). Nello stesso tempo, evitare di toccare le pareti interne nel congelatore con le mani bagnate. IMPORTANTE! senso y Il cibo che viene inserito nel congelatore deve essere ben confezionato. y Osservare la data di scadenza del cibo surgelato. y Solamente cibo fresco di alta qualità è adatto alla conservazione per congelamento. y l cibo che viene inserito nel congelatore deve essere ben sigillato. y Il peso di un singolo pacchetto di cibo surgelato non deve superare i 2 kg. y Prego usare una pellicola di plastica, una pellicola di alluminio per il confezionamento del cibo oppure inserire il cibo in un contenitore speciale. y I sacchetti/contenitori del cibo non devono contenere troppa aria. y Usare elastici, clip, spaghi o nastri resistenti al processo di congelamento per la chiusura del cibo. y È possibile usare apparecchi per la chiusura ermetica dei sacchetti di conservazione. y Indicare il nome, il peso e l’ora di congelamento del cibo sul sacchetto oppure sul contenitore dopo che l’aria in esso contenuto e’ stata eliminata. y Posizionare la parte più ampia del sacchetto contenente il cibo rivolta verso il basso per ottenere un più rapido processo di congelamento. y Asciugare i sacchetti prima di inserirli nel congelatore, quanto potrebbero incollarsi durante congelamento. y Se è necessario congelare il cibo che è già in parte o completamente sciolto, prego cucinarlo prima di inserirlo nuovamente nel congelatore. y Non usare cibo che è già scaduto, in quanto potrebbe causare avvelenamento.

7. Compartimento del congelatore

(non disponibile per alcuni modelli, solamente per refrigeratori con il marchio di 4 stelle) I frigoriferi dotati di 3/4 stelle sono adatti a preservare cibo surgelato (già surgelato prima di essere aggiunto al frigorifero), cibo a breve conservazione (2-3 settimane) tramite il processo di congelamento, oppure la produzione di ghiaccio, gelati o la trasformazioni di acqua in ghiaccio. La data di scadenza del cibo deve essere rispettata. Il congelatore può essere usato per produrre cubetti di ghiaccio.

La temperatura all’interno del congelatore può essere regolata impostando il regolatore apposito. Per il cibo fresco e per il cibo a lunga scadenza, viene raccomandata una temperatura conservazione attorno ai -18 °C o inferiore, in quanto i microbi possono scarsamente sopravvivere a questa temperatura. Una volta che la temperatura è superiore ai -10 °C, i microbi inizieranno a degradare il cibo, il periodo di conservazione verrà sensibilmente ridotto. Se è necessario congelare il cibo che è già in parte o totalmente sciolto, prego cucinarlo prima di inserirlo nuovamente nel frigorifero. L’alta temperatura di cottura è in grado di eliminare la gran parte dei microbi.

Assicurarsi che l’acqua non penetri all’interno delle componenti interne dell’unità. Se nel retro del frigorifero viene montato uno scambiatore termico, per esempio un condensatore, la polvere deve essere rimossa regolarmente per abilitare un’efficiente eliminazione del calore ed evitare un eccessivo consumo elettrico. Usare una spazzola soffice oppure uno spolverino per pulire la superficie esterna dello scambiatore termico. L’acqua proveniente dal processo di scongelamento viene drenata tramite l’apposito condotto. La cavità di drenaggio deve essere pulito regolarmente tramite l’uso di uno strofinaccio o strumenti simili. Assicurarsi che l’acqua non penetri nella cavità di drenaggio durante la pulizia. Altrimenti il liquido potrebbe fuoriuscire a causa dell’evaporazione.

8. Produzione di chiaccio e gelati

(non disponibile per alcuni modelli, solamente per i frigoriferi che sono indicati con il marchio di 4 stelle) Produzione di cubetti di ghiaccio: y Aggiungere acqua al contenitore d’acqua per circa 3/4 del suo volume, posizionarlo nell’area in basso del congelatore. Quando i cubetti di ghiaccio sono pronti, versare acqua corrente sul contenitore in modo tale estrarre facilmente i cubetti di ghiaccio. Produzione di gelati: y Rimuovere i separatori del contenitore. Prego notare che più il vostro gelato è cremoso, più lungo il processo di congelamento risulterà. Quando il gelato è pronto, versare acqua corrente sul contenitore in modo tale estrarre facilmente il gelato.

Compartimento del congelatore Il compartimento del congelatore, designato per la conservazione del cibo surgelato, non possiede il sistema di scongelamento automatico. Lo scompartimento del congelatore deve essere scongelato regolarmente. Lo scongelamento è necessario quando lo spessore del ghiaccio raggiunge i 5 cm. Scollegare il frigorifero prima di scongelarlo. Estrarre il cibo dal compartimento del congelatore e conservare il cibo in un luogo fresco. Usare un raschietto per ghiaccio per rimuoverne lo strato formatosi. Per velocizzare il processo, posizionare una scodella colma di acqua calda nel compartimento del congelatore. Pulire e ricaricare il compartimento del congelatore dopo la procedura di scongelamento.

9. Preparazione per le vacanze

Per lunghe vacanze o lunghe assenze, scollegare l’unità e pulirla come indicato in „Pulizia e Manutenzione“. Lasciare lo sportello aperto per prevenire la formazione di muffa o cattivi odori.

10. Pulizia e Manutenzione

Scollegare o disconnettere l’apparecchio prima di pulirlo. Pulire sempre la superficie esterna dell’unità. Usare un prodotto di lucidazione per mobili per pulire la parte esterna dell’unità regolarmente (non usare alcun tipo di solvente per pulire l’interno dell’unità). Pulire le guarnizioni dello sportello con un panno leggermente inumidito d’acqua tiepida. Non usare alcun detergente. Non usare olio o grasso per pulire la guarnizione dello sportello. Indicazioni di sicurezza! Non usare apparecchi elettrici quali per esempio asciuga-capelli, ventole elettriche, apparecchi di pulizia al vapore, spray di scongelamento oppure fiamme (come per esempio la candela) per scongelare il compartimento del congelatore. Le parti in plastica del compartimento interno potrebbero sciogliersi e qualsiasi scintilla o fiamma potrebbe portare all’esplosione del gas interno. Non usare mai apparecchi di pulizia al vapore per scongelare il compartimento di congelamentopericolo di scossa elettrica!). Pulire regolarmente la parte interna dell’unità. y Pulire lo scompartimento di refrigerazione una volta al mese e ripulirlo dopo il procedimento di scongelamento. y Estrarre il cibo dal frigorifero e dai relativi compartimenti, preservare il cibo in un luogo fresco. y Rimuovere tutte le parti estraibili. y Le componenti interne non sono adatta ad essere lavate nella lavapiatti. Lavarle in modo manuale usando acqua tiepida e detergenti per stoviglie. Non usare detergenti concentrati, agenti abrasivi oppure sostanze chimiche come per esempio acidi. Si raccomanda l’uso di detergenti neutri. Attenzione! Avvolgere il cibo surgelato in un giornale di carta oppure in una coperta. y Tenere il cibo in un luogo fresco prima che il processo di scongelamento sia terminato. y Tenere lo sportello del congelatore aperto. y Durante l’operazione, possono formarsi ghiaccio e brina sulla superficie di evaporazione. Un leggero strato di ghiaccio oppure di brina funge da isolante termico e ritarda la conduzione termica. y Scongelare il compartimento del congelatore nel più breve tempo possibile al fine di evitare lo scongelamento del cibo stesso. y Assorbire di tanto in tanto l’acqua di scongelamento con una spugna. Alcuni apparecchi di pulizia che utilizzano il vapore sono pericolosi e sono severamente proibiti. Lavare il compartimento interno con acqua tiepida ed asciugare con un panno soffice. Attendere 3/4 minuti prima di caricare il frigorifero. Non eliminare o rimuovere l’etichetta informativa posta sul refrigeratore. Potrebbe essere necessaria per il servizio dopo-vendita o relativi procedimenti.

y Non rimuovre il ghiaccio oppure la brina nel compartimento del congelatore usando oggetti taglienti oppure appuntiti. Altrimenti la superficie di evaporazione potrebbe danneggiarsi. y Posizionare un contenitore di acqua calda (non usare acqua a temperatura d’ebollizione) vicino allo sportello del contenitore al fine di accellerare il processo di scongelamento. y Asciugare e congelare il compartimento; re-inserire il cibo all’interno. y Riconnettere il frigorifero dopo lo scongelamento. y Attivare il frigorifero dopo aver regolato la temperatura tramite la manopola di controllo. y Chiudere lo sportello del compartimento del congelatore. y Il refrigeratore è stato attivato? (La temperatura non deve essere impostata su “0”). y Il fuso è danneggiato? Il contatto elettrico è stato eseguito in modo corretto? b) Problema:il compartimento interno non è sufficientemente freddo; il compressore si accende e si spegne molto frequentemente. Prego controllare: y Il compartimento del frigorifero/congelatore deve essere lasciato fermo per almeno 2 ore dopo l’installazione al fine di stabilizzare il sistema di circolazione del refrigerante. Vedere “Avvio”. Se non funzionasse, scollegare il refrigeratore ed inclinare il frigorifero di lato per un certo periodo di tempo e quindi riposizionarlo nella posizione originale. Connettere il refrigeratore dopo 2 ore circa. Tenere la porta dell’unità chiusa per almeno 12 ore. y La porta è stata chiusa correttamente? Se èstata chiusa correttamente, la guarnizione dello sportello dovrebbe assicurare in modo completo la chiusura dello stesso. Test:tentare di posizionare un pezzo di carta tra la guarnizione dello sportello e la cabina esterna. Se la carta scivola via facilmente, consultare il centro di servizio. y Nel compartimento del frigorifero è presente uno spesso strato di ghiaccio. (Vedere “Pulizia e Manutenzione). y Il frigorifero è esposto alla luce solare diretta oppure nelle vicinanze di fonti di calore (forno, radiatore, ecc...?) Che cosa fare:non esporre il refrigeratore alla luce solare diretta; tenere il frigorifero lontano da sorgenti di calore; installare una barriera termica tra il frigorifero e la sorgente di calore (vedere „Locazione“). y Il compartimento interno è sovraccaricato? y La stanza è ben ventilata? Le prese d’aria sono ostruite? Lo scambiatore termico (condensatore) è coperto da polvere? c) La temperatura del compartimento del frigorifero è troppo bassa. Prego controllare: y Il regolatore di temperatura è impostato in modo corretto? y Lo sportello del congelatore è stato propriamente chiuso? y È presente una gran quantità di cibo fresco (oltre 1kg) nel compartimento del congelatore? (Se il compartimento del congelatore è in funziona da molto tempo, la temperatura del frigorifero si adatta di conseguenza). d) Il compartimento del frigorifero è troppo tiepido ed il cibo congelato si è sgelato. y La temperatura ambiente è troppo bassa? (Se è troppo bassa, l’unità di refrigerazione non funzionerà in modo appropriato, risultando in temperatura troppo alta nel compartimento di congelamento).

12. Diagnosi del problema

Al fine di garantire sicurezza ed affidabilità operative durante l’uso del vostro apparecchio, quest’ultimo è stato dotato delle tecniche più innovative e di una tecnologia assolutamente eccezionale refrigerazione congelamento. In caso di qualsiasi problema, prego controllare le informazioni qui di seguito indicate prima di chiamare il servizio d’assistenza: Informazioni da ricordare: Il compressore (anche noto come unità di refrigerazione) non è sempre in funzione. Il compressore è controllare da un regolatore automatico di temperatura. Quando la temperatura interna supera quella pre-impostata, il compressore si attiva automaticamente e quando la temperatura interna cade al di sotto di quella pre-impostata, il compressore si arresta automaticamente . È normale che il compressore sia affetto da un rumore minimo durante la sua operatività. Il rumore proviene dal motore. Il flusso del refrigerante nel sistema di refrigerazione può creare un rumore simile ad un gorgoglio. Tale rumore non rappresenta un problema dell’unità. La superficie esterna può divenire umida quando l’ambiente e la temperatura sono bassi. Si tratta di un fenomeno normale e la superficie esterna si asciugherà non appena la temperatura dell’ambiente aumenta. Se le ragioni del problema non possono essere identificate e risolte, prego consultare il centro di servizio.

13. Ricerca e soluzione del

problema a) Problema: il frigorifero non funziona ( in modo corretto) Prego controllare: y Il cavo elettrico è in buone condizioni?Il refrigeratore è stato propriamente connesso alla presa elettrica? y Si è verificata un’interruzione di corrente? (Usare piccolo apparecchio elettrico per controllare la potenziale mancanza di corrente, per esempio un agitatore meccanico oppure un asciuga-capelli). Che cosa fare:alzare la temperatura ambiente. e) È presente uno strato di ghiaccio spesso nel compartimento del congelatore.

y Data d’acquisto y Nome ed Indirizzo del venditore y Descrizione del difetto/problema Prego controllare: y Lo sportello del compartimento di congelamento è stato propriamente chiuso? y Se alcuni cibi si attaccano alle pareti interne, cercare di rimuoverli con uno strumento spuntato quale per esempio un cucchiaio. y Scongelamento e pulizia del congelatore (vedere „Scongelamento“). Uno spesso strato di ghiaccio impedisce una corretta prestazione di refrigerazione ed aumenta il consumo elettrico. f) Scelta Inusuale Prego controllare: y Il refrigeratore è stato posizionato in modo stabile? L’unità tocca o sfrega contro mobili oppure altri oggetti? Nessun oggetto è stato incastrato tra il retro del refrigeratore ed il muro?. y Spostare gli articoli in contatto con il refrigeratore e lasciare sufficiente spazio tra il refrigeratore e gli articoli circostanti. y Le componenti smontabili sono posizionate in modo corretto? y Le bottiglie oppure i contenitori si sfregano le une con le altre all’interno del compartimento?

16. Installazione in cucina

Se si desidera posizionare il frigorifero in una cucina, è necessario consultare le relative istruzioni fornite nel manuale d’installazione di altri tipi di frigoriferi.

I termini e le condizioni come anche il periodo della garanzia sono indicati nella Lettera di Garanzia ivi acclusa. Il venditore vi fornirà le istruzioni circa la compilazione della Scheda. Il produttore si riserva in ogni momento il diritto di migliorare il design, la costruzione e la tecnologia senza previa notifica.

18. Illustrazione delle componenti

Nota! È normale avvertire il rumore del liquido refrigerante in movimento lungo il sistema di refrigerazione. È normale che si formi vapore acqueo attorno allo sportello durante l’estate. Asciugare la superficie con un panno soffice. Il refrigeratore non è stato progetto per essere riparato dall’utente, perciò, qualora necessario, non intervenire personalmente in riparazioni o operazioni che vanno al di là delle indicazioni ivi fornite.

Regolatore di temperature Cassetto Cerniera di fondo e gambe di livellamento Condensatore Compressore

19. Sportello Reversibile

14. Durante un’interruzione di

corrente Non è necessario estrarre il cibo congelato dal congelatore se l’interruzione di corrente dura non più di 2 ore. Se l’interruzione fosse più prolungata, allora estrarre il cibo.

15. Chiamare il Centro di Servizio

Il servizio e la Riparazione devono essere condotti da personale professionista autorizzato. Il produttore non è responsabile per il rischio di danni o ferite provocate dalla non-curanza delle informazioni; la garanzia in tal caso verrà invalidata. La garanzia e la lista dei centri di servizio indicano tutte le modalità di servizio dopo-vendita fornite per il vostro apparecchio. Prego consultare il vostro venditore se nessun centro di servizio è presente nelle vicinanze. Il costo e le spese derivanti dalla riparazione di servizio, causate da problemi derivati da un uso non corretto oppure dalla non-curanza delle istruzioni ivi contenute, devono essere pagati dall’utente ed il venditore non è in alcun modo responsabile per tali costi e spese. Al fine di ricevere una pronta assistenza, sono necessarie le seguenti informazioni: y Tipo e modello di frigorifero (vedere l’etichetta informativa) Lo sportello può essere capovolto con questo frigorifero. Procedere come indicato per ruotare lo sportello. a. Inclinare leggermente il frigorifero e rimuovere le viti delle gambe di livellamento e quindi rimuovere la cerniera di fondo. Sollevare lo sportello del frigorifero. Nota:al fine di prevenire danni all’unità, non usare troppa forza nell’implementazione della procedura. b. Rimuovere la cerniera superiore e posizionarla nella cavita del perno della cerniera superiore sull’altro lato della cabina. Avvitare la cerniera. c. Installare lo sportello. d. Piegare nuovamente il refrigeratore ed avvitare la cerniera sul lato inferiore, quindi avvitare le viti e le gambe di livellamento.
