Tipo di prodotto	Macchina per sottovuoto
Marca	LERVIA
Modello	KH 151
Alimentazione	230-240 V ~, presa a muro
Potenza	Circa 100 W (stima)
Dimensioni (circa)	40 x 20 x 10 cm
Peso (circa)	1,5 kg
Larghezza max del sacchetto	29 cm
Tempo di saldatura	11 secondi
Tempo di raffreddamento	80 secondi
Funzioni	Saldatura, aspirazione d'aria, taglio, stampa data
Composizione	Corpo in plastica, labbro in silicone, filo saldatore, filo tagliente
Spie luminose	Rosso (saldatura), Verde (aspirazione)
Stampa data	6 rotelline regolabili (giorno, mese, anno)
Pulizia	Panno umido, non utilizzare prodotti abrasivi
Sicurezza	Non immergere, scollegare prima della pulizia, tenere fuori dalla portata dei bambini
Utilizzo	Domestico, per imballaggio di prodotti alimentari
Accessori inclusi	Ugello di aspirazione, rotolo di film plastico
Tipo di film	Film plastico speciale per macchina saldatrice (qualità commerciale)
Certificazione	Direttiva CE bassa tensione, compatibilità elettromagnetica

Domande frequenti - KH 151 LERVIA

Come formare un sacchetto con l'apparecchio?

Aprire il coperchio, rimuovere il rotolo di film, srotolare il film fino a quando la prima saldatura è posizionata sul filo saldatore, richiudere il coperchio premendo con forza. Le spie luminose indicano la saldatura e il taglio.

Qual è la larghezza massima del sacchetto?

La larghezza massima del sacchetto è di 29 cm.

Come utilizzare la funzione di aspirazione?

Infilare l'apertura del sacchetto sull'ugello di aspirazione (circa 2 cm), lisciare il sacchetto, chiudere il coperchio premendo leggermente a sinistra per aspirare l'aria, quindi premere a destra per saldare.

Come regolare la stampa della data?

Ruotare le 6 rotelline sul lato anteriore sinistro per visualizzare il giorno, il mese e l'anno desiderati. Assicurarsi che la striscia bianca del film sia a sinistra per la stampa.

Come pulire l'apparecchio?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire il corpo con un panno leggermente umido. Non utilizzare mai prodotti abrasivi o alcol. Per i residui attaccati al filo saldatore, ripetere un ciclo di saldatura senza film.

Quali precauzioni di sicurezza devo rispettare?

Collegare solo a una presa 230-240 V correttamente cablata. Non immergere mai l'apparecchio in acqua. Non toccare il filo saldatore caldo. Tenere l'apparecchio fuori dalla portata dei bambini. Scollegarlo dopo l'uso.

Quale tipo di film utilizzare?

Utilizzare solo film plastici speciali adatti a macchine saldatrici, di qualità commerciale.

Cosa fare se l'apparecchio non si riscalda?

Verificare che l'apparecchio sia collegato e che la presa funzioni. Se il problema persiste, contattare un servizio di assistenza autorizzato. Non tentare di aprirlo da soli.

Posso utilizzare l'apparecchio per altri usi?

No, l'apparecchio è progettato solo per l'imballaggio di prodotti alimentari in sacchetti sottovuoto. Qualsiasi altro utilizzo può essere pericoloso e annulla la garanzia.

Come avvolgere correttamente il cavo?

Utilizzare il dispositivo di avvolgimento previsto a tale scopo. Non avvolgere mai il cavo intorno all'apparecchio, poiché potrebbe danneggiarlo.

MANUALE UTENTE KH 151 LERVIA

Informazioni di sicurezza e istruzioni per l'uso

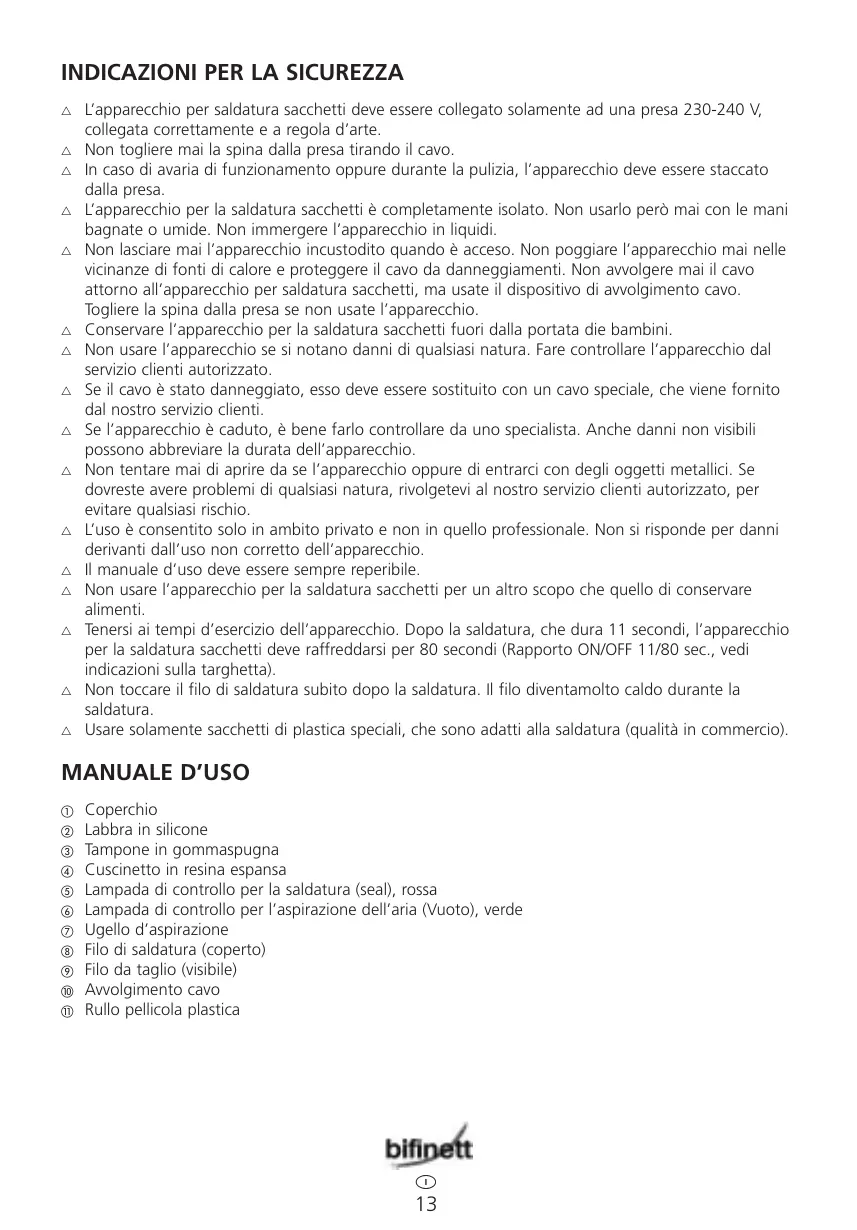

INDICAZIONI PER LA SICUREZZA

L'apparecchio per saldatura sacchetti deve essere collegato solamente ad una presa 230-240 V, collegata correttamente e a regola d'arte.
Non togliere mai la spina alla presa tirando il cavo.
In caso di avaria di funzionamento oppure durante la pulizia, l'apparecchio deve essere staccato alla presa.
L'apparecchio per la saldatura sacchetti è completamente isolato. Non uso però mai con le mani bagnate o umide. Non immergere l'apparecchio in liquidi.
Non lasciare mai l'apparecchio incustodito quando è acceso. Non poggiare l'apparecchio mai nelle vicinanze di fonti di calore e proteggere il cavo da danneggiamenti. Non avvolgere mai il cavo attorno all'apparecchio per saldatura sacchetti, ma usate il dispositivo di avvolgimento cavo. Togliere la spina alla presa se non usate l'apparecchio.
Conservare l'apparecchio per la saldatura sacchetti fuori alla portata die bambini.
Non usare l'apparecchio se si notano danni di qualsiasi natura. Fare controllare l'apparecchio dal servizio clienti autorizzato.
Se il cavo è stato danneggiato,esso deve essere sostituito con un cavo speciale, che viene fornito dal loro servizio clienti.
Se l'apparecchio è caduto, è bene farlo controllare da uno specialista. Anche danni non visibili possono abbreviare la durata dell'apparecchio.
Non tentare mai di aprire da se l'apparecchio oppure di entrarci con degli oggetti metallici. Se dovreste ave problemi di qualiasi natura, rivolgetevi al nostro servizio clienti autorizzato, per evitare qualiasi rischio.
L'uso è consentito solo in ambito privato e non in quello professionale. Non si risponde per danni derivanti dall'uso non corretto dell'apparecchio.
Il manuale d'uso deve essere sempre reperibile.
Non usare l'apparecchio per la saldatura sacchetti per un altro scopo che quello di conservare alimenti.
Tenersi ai tempi d'esercizio dell'apparecchio. Dopo la saldatura, che dura 11 secondi, l'apparecchio per la saldatura sacchetti delve raffreddarsi per 80 secondi (Rapporto ON/OFF 11/80 sec., vediindicazioni sulla targhetta).
Non toccare il filo di saldatura subito dopo la saldatura. Il filo diventamolto caldo durante la saldatura.
Usare solamente sacchetti di plastica speciali, che sono adatti alla saldatura (qualità in commercio).

MANUALE D'USO

① Coperchio
② Labbra in silicone
③ Tampone in gommaspugna
④ Cuscinetto in resina espansa
⑤ Lampada di controllo per la saldatura (seal), rossa
⑥ Lampada di controllo per l'aspirazione dell'aria (Vuoto), verde
⑦ Ugello d'aspirazione
⑧ Filodi saldatura (coperto)
(9) Filo da taglio (visible)
10 Avolgimento cavo
Rullo pellicola plastica

Creazione del sachetto

a) Svolgere il cavo dall'avolgimento cavo ⑥ ed insere la spina correttamente nella presa, montata correttamente e a regola d'arte.

b) Aprire il coperchio ① e togliere il rullo di pellicola ⑨ dal vano. Svolgere la pellicola in modo che il punto, dove deve avenire la prima saldatura, sia posizionato sul filo di saldatura e di taglio ⑧ + ⑨ . Riporre il rullo nel vano. La pellicola a due strati è chiusa sul lato sinistro. Questo è la parte inferiore del sacchetto.

c) Chiudere il coperchio e premerlo fortemente con entrambé le mani verso il basso. Eseguire una pressione uniforme.

Per raggiungere i risultati migliorari, se deve controllare che il labbro di silicone ② appoggia correttamente sul filo di taglio e di saldatura.

Le due lampade di controllo ⑤ e ⑥ , illuminanandi, indicano l'inizio della saldatura e del taglio. La procedura termina, appena la lampada di controllo ⑤ per la saldatura si spegne.

ATTENZIONE: É possible che la pompa di aspirazione continua a funzionare per breve tempo quando premete il coperchio verso il basso. Questo è normale e non è un difetto.

d) Apriré il coperchio ed éstrarre la pellicola quando è necessario per la larghezza desiderata del sac chetto (max. 29 cm). Appoggiare la pellicola sul filo di saldatura e di taglio.
e) Chiudere il coperchio nuovamente e procedere come descripto nel punto c). Appena la lampada rossa di controllo ⑤ si spegne, è possible togliere il sacchetto dall'apparecchio.

Riempimento del sacchetto

a) Adesso è possibile riempire il sacchetto. Riempire il sacchetto fino a 6 cm dal bordo superiore. Controllare che non vi siano alimenti o liquidi nella zona, nella quale deve avenire la saldatura. Questo potrebbe influenzare negativamente la qualità della saldatura. Se inserte liquidi nel sacchetto, riempirlo solo a 3/4 del suo volume.

Stampa della data

a) L'apparecchio è equipaggiato con una funzione stampa della data. L'elemento di lavoro per quello si trova sul dato anteriore sinistro. Esso consiste in 6 rotelline, con le quali si può impostare i numeroi. Le coppie di numeroiosi impostato indicano il giorno, il mese e l'anno.
b) Ruotare le rotelle fino a quando appaioni i numero desiderati. Inserire il rullo di pellicola in modo che la banda bianca per la stampa si trova sul lato sinistro dell'apparecchio. Durante la saldatura viene stampata la data sulla banda bianca.

Aspirazione dell'aria e saldatura

a) Portare l'apertura del sacchetto sull'uglio d'aspirazione ⑦. Controllare che l'uglio sa inserto di almeno due centimetri nel sacchetto.
b) Lisciare il sacchetto dove deve essere saldato.
c) Chiudere il coperchio e premere sul latro sinistro con una leggera pressione verso il basso.

La lampada di controllo verde ⑥ si illumina e l'aria viene aspirata dal sacchetto.

d) Dopo che è stato aspirato abbastanza aria, saldate il sacchetto, premendoanche il lato destro del coperchio verso il basso. La procedura di saldatura e di taglio vieneindicata dall'illuminatione della lampada rossa di controllo ⑤

Appena la lampada rossa di controllo si spegne, la procedura di saldatura e di taglio è terminata.
Apriere il coperchio e togliere con cura il sacchetto ed i resti della pellicola dall'apparecchio.

Pulizia

Prima della pulizia staccare sempre la spina dalla presa e fare attenzione che l'apparecchio si sia raffreddato.

Usare un panno leggermente umido per pulire il carter esterno dell'apparecchio. Non usare mai detergenti oppure alcohol.

Se vi dovrebbero essere residui di pellicola sul filo da taglio ⑨ , ripetere la procedura di saldatura, maenza usare della pellicola. Poi è possibile togliere i resti di pellicola ricerca problemi.

ATTENZIONE: Non toccare il filo da taglio caldo.

Dichiarazione di conformità

Noi della Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, con la presente dichiariamo che il prodotto è conforme alle seguenti direttive CE:

Direttiva CE sulle basse tensioni, Compatibilità elettromagnetica, Norme armonizzate applicate..

Tipo/Denominazione: KH 151

Bochum, 28.02.2003

Hans Kompernaß

• Dirigente -
