Tipo di prodotto	Filtro esterno per acquario
Marca	EHEIM
Modello	350 (professionale 3 e professionale 3e)
Utilizzo	Acquariofilia (uso interno esclusivamente)
Capacità consigliata	Acquari fino a 350 L
Alimentazione elettrica	230 V / 50 Hz
Altezza di installazione massima	180 cm (tra la superficie dell'acqua e il fondo del filtro)
Funzioni principali	Filtrazione meccanica, biologica e chimica tramite masse filtranti EHEIM
Materiali	Plastica, schiuma, ceramica
Sicurezza	Adattatore di sicurezza, valvola di non ritorno, dispositivo di innesco, clip di chiusura
Manutenzione	Pulizia regolare del prefiltro e delle masse filtranti; sostituire la ovatta bianca ad ogni pulizia
Pezzi di ricambio	Disponibili (masse filtranti, guarnizioni, rotore, asse ceramica, ecc.)
Paese di fabbricazione	Germania (Deizisau)
Marca	EHEIM GmbH & Co.KG

Domande frequenti - 350 EHEIM

Cosa fare se la parte superiore del filtro non si chiude?

Verificare che i cestelli filtranti siano posizionati correttamente e non troppo pieni. Assicurarsi che la guarnizione sagomata sia ben montata nella scanalatura e non danneggiata. Se necessario, pulire i bordi dei cestelli e riposizionarli.

Cosa fare se il filtro perde a livello della parte superiore?

Chiudere correttamente tutte le clip di chiusura. Pulire le superfici di tenuta e spruzzare grasso silicone EHEIM (rif. 4001000). Verificare che la guarnizione non sia sporca, montata male o danneggiata; sostituirla se necessario.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione elettrica. Se l'asse in ceramica è rotto, sostituirlo. Pulire la camera della pompa se la girante è bloccata da detriti (ghiaia, gusci di lumaca).

Cosa fare se l'innesco non funziona?

Assicurarsi che la valvola del prefiltro non sia sporca e che si chiuda correttamente. Svuotare il prefiltro se è pieno d'acqua. Pulire o sostituire la valvola di non ritorno se necessario.

Cosa fare se la pompa è rumorosa?

Verificare che la boccola in ceramica sia presente e montata correttamente (modello professionale 3e). Se l'asse in ceramica è rotto, sostituirlo.

Cosa fare se la portata del filtro è notevolmente diminuita?

Verificare la posizione della leva dell'adattatore di sicurezza e pulire i suoi fori. Controllare i tubi per pieghe o ostruzioni. Pulire la griglia di aspirazione e le masse filtranti. Assicurarsi che le masse non siano in reti di imballaggio. Effettuare una pulizia completa della camera della pompa.

Cosa fare se c'è aria nel filtro?

Posizionare il filtro in modo che la testa della pompa sia almeno 10 cm sotto la superficie dell'acqua. Verificare i raccordi dei tubi. Allontanare eventuali diffusori d'aria dal tubo di aspirazione. Pulire le masse filtranti se sono sporche.

Come pulire il prefiltro?

Scollegare il filtro, rimuovere l'adattatore di sicurezza e la testa della pompa. Rimuovere il prefiltro e il cuscinetto in schiuma blu. Sciacquare la schiuma con acqua tiepida e svuotare il prefiltro. Rimettere il cuscinetto in posizione e reinstallare il prefiltro. Sostituire la schiuma dopo 3 pulizie.

Come pulire le masse filtranti?

Rimuovere i cestelli filtranti e sciacquare le masse con acqua tiepida fino a quando l'acqua diventa chiara. Utilizzare la funzione EASY CLEAN: agitare i cestelli sotto l'acqua corrente. Sostituire un terzo delle masse EHEIM SUBSTRATpro e bioMECH ogni 3-4 pulizie per conservare i batteri.

Come sostituire la ovatta filtrante bianca?

La ovatta deve essere sostituita ad ogni pulizia principale. Posizionare la nuova ovatta nel cestello superiore e coprire con la griglia di chiusura. Non riutilizzare mai la ovatta usata.

MANUALE UTENTE 350 EHEIM

... Ilmaa suodattimessa

I filtri esterni EHEIM professionl 3 e professionl 3^e , offrono il massimo comfort e sicurezza, grazie al dispositivo ausiliario di aspirazione integrato e all'adattatore di sicurezza appositamente progettato. Inoltre, l'elevato volume del portafiltero e l'ampio prefilto, uniti alla speciale struttura del filtrlo, garantisco un'efficiente depurazione dell'acqua ed eliminazione delle sostanze nocive.

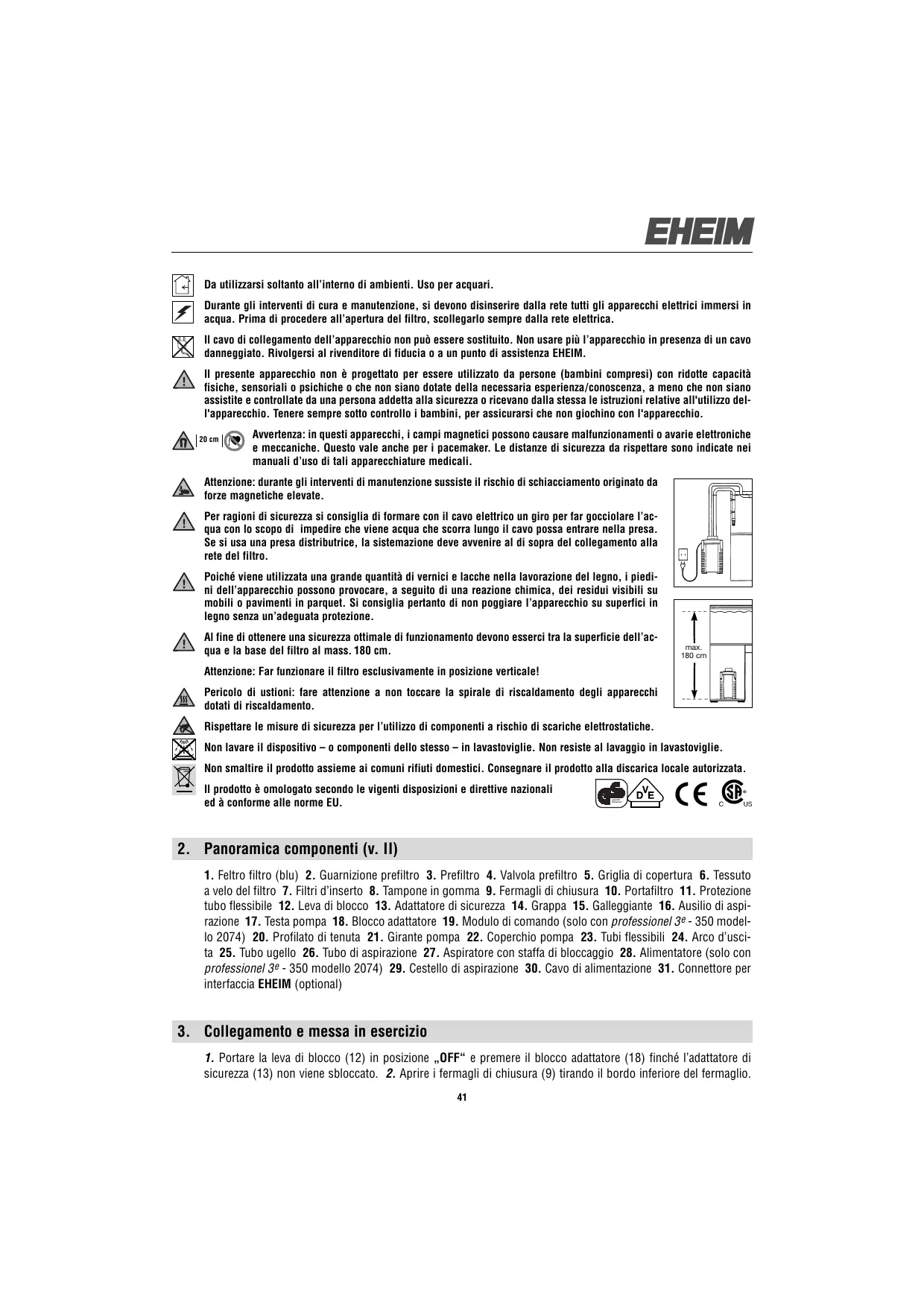

1. Avvertenze di sicurezza

Dautilizzarsi soltanto all'interno di ambienti. Uso per acquari.

Durante gli interventi di cura e manutenzione, si devono disinserire alla rete tutti gli apparecchi elettrici immersi in acqua. Prima di procedere all'apertura del filtro, scollegarlo sempre alla rete elettrica.

Il cavo di collegamento dell'apparecchio non può essere sostituito. Non usare più l'apparecchio in presenza di un cav o danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM.

Il presente apparecchio non è progettato per essere utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assiste e controllate da una persona addetta alla sicurezza o ricevano nella stessa le istruzioni relative all'utilizzo del l'apparecchio. Tenere sempre quello bambini, per assicurarsi che non giochino con l'apparecchio.

20 cm | Avverenza: in questi apparecchi, i campi magnetici possono causare malfunzionamenti o avarie elettroniche e meccaniche. Questo vale anche per i pacemaker. Le distanzi di sicurezza da rispetto sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate.

Per ragioni di sicurezza si consiglia di formare con il caveto elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorrà lungo il cavato possa entrare nella presa. Se si usa una presa distributrice, la systemazione deve avvenire al di sopra del collegamento alla rete del filto.

Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedi dell'apparecchio sono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno senza un'adeguata protezione.

Al fine di ottenera una sicurezza ottimale di funzionamento devono esserci tra la superficie dell'acqua e la base del filtr lo mass. 180 cm.

Attenzione: Far funzionare ilhetto esclusivamente in posizione verticale!

Pericolo di uszioni: fare attenzione a non toccare la spirale di riscaldamento degli apprecchi dotati di riscaldamento.

Rispettare le misure di sicurezza per l'utilizzo di componenti a rischio di scariche eletrostatiche.

Non lavare il dispositivo - o componenti dello stesso - in lavastoviglie. Non resiste al lavaggio in lavastoviglie.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Il prodotto è omologato seconde le vigenti disposizioni e direttive nazionali ed a conforme alle norme EU.

2. Panorama componenti (v. II)

1. Feltro filtrlo (blu) 2. Guarnizione prefiltro 3. Prefiltro 4. Valvola prefiltro 5. Griglia di copertura 6. Tessuto a velo del filtrlo 7. Filtri d'inserto 8. Tampone in gomma 9. Fermagli di chiusura 10. Portafiltro 11. Protezione tubo flessibile 12. Leva di blocco 13. Adattatore di sicurezza 14. Grappa 15. Galleggiante 16. Ausilio di aspirazione 17. Testa pompa 18. Blocco adattatore 19. Modulo di comando (solo con professione 3^e - 350 modello 2074) 20. Profilato di tenuta 21. Girante pompa 22. Coperchio pompa 23. Tubi flessibili 24. Arco d'uscita 25. Tubo ugello 26. Tubo di aspirazione 27. Aspiratore con staffa di bloccaggio 28. Alimentatore (solo con professione 3^e - 350 modello 2074) 29. Cestello di aspirazione 30. Cavo di alimentazione 31. Connettore per interfaccia EHEIM (optional)

3. Collegamento e messa in esercizio

1. Portare la leva di blocco (12) in posizione „OFF“ e premere il blocco adattatore (18) finché l'adattatore di sicurezza (13) non viene sbloccato. 2. Aprire i fermagli di chiusura (9) tirando il bordo inferiore del fermaglio.

2. Rimuovere la testa della pompa (17). 4. Rimuovere tutti i filtri d'inserto. Attenzione: Non caricare eccessamente i filtri - un riempimento eccessivo cui si chearsi non si mantengano perfettamente in posizione. 5. Riempire gli elementi filtranti con materiale filtrante EHEIM. 6. Risciacquare con acqua i filtri cariciati.

Note: pulizia simplice con la funzione EASY CLEAN.

1. Chiudere l'elemento filtrante riempito utilizzando la griglia di copertura (5). 8. Sciacquare l'elemento filtrante molto acqua corrente. Ripetere la procedura con tutti gli altri elementi filtranti. Attenzione: inserire il tessuto non tessuto filtrante bianco nell'elemento filtrante superiore e chiudere con la griglia di copertura. 9. Inserire nuovamente gli elementi filtranti nel contentatore del过滤 (10), seguito la sequenza indicata. Con profession/3-250 (modello 2071): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM SUBSTRAT pro, tessuto non tessuto bianco e griglia di copertura. Con profession/3-350 (modello 2073) e professionl 3^e - 350 (modello 2074): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM bioMECH. 3. Elemento filtrante con EHEIM SUBSTRAT pro, tessuto non tessuto bianco e griglia di copertura. Con profession/3-600 (modello 2075): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM MECH pro. 3. Elemento filtrante con EHEIM bioMECH. 4. Elemento filtrante con EHEIM SUBSTRAT pro, tessuto non tessuto bianco e griglia di copertura.

2. Inserire il prefiltro (3) unitamente al feltro blu (1) (inserire sui supporti v. freccia). 11. Appicare la testa della pompa (17) (prestando attenzione alla posizione di installmente) e chiudere i fermagli di chiusura (9).

Note: Utilizzare solo tubi flessibili originali EHEIM.

1. Fissare l'accessorio per tubi preasemblato all'interno dell'acquario. 13. Tagliare i tubi flessibili (23) a misura, in base alla distance tra filtrto e acquario, ed insertirli sull'accessorio. 14. Applicare i tubi (23) sull'adattatore di sicurezza (13) fino alla battuta (Fig. tubo di ritorno a destra). 15. Montare la protezione del tubo flessibile (11). 16. Inserire l'adattatore di sicurezza (13) nella testa della pompa (17), spingendolo finché non scatterà in posizione in modo udibile. 17. Portare la leva di blocco (12) su „ON". 18. Accertarsi che il tubo del'ugello (25) sia appeso al di sopra della superficie dell'acqua. 19. Premere l'ausilio di aspirazione (16) più volte in successione rapidamente, finché il portafiltro (10) non si riempie automaticamente d'acqua (il prefiltro non deve contentere acqua!). 20. Inserire l'alimentatore (28) sulla testa della pompa (17) (solo con professione 3^e - 350 modello 2074). 21. Inserire il cavo di alimentazione (30). 22. Per lo sfiato dell'ausilio di aspirazione (16), premere ancora 1 - 2 volte e quando spingere il tubo dell'ugello (25) nella posizione desiderata.

4. Uso

Note: per un uso elettronico dell'apparecchio (professionel 3^e ), atteneri alle „Istruzioni per uso elettronico".

5. Cura e manutenzione

Note: Apparecchio per uso elettronico (professionel 3^e ):

il modulo di lavoro indica quando è necessario procedere alla pulizia dei componenti del filtrlo. In caso di po-tenza del filtrlo ridotta, procedere alla manutenzione (ca. agli 3-6 anni). - Eseguire la pulizia del prefiltro (6.1).

• Qualora la pulizia del prefiltro risultasse insufficiente: procedere alla pulizia di tutti i filtri (Pulizia generale 6.2).
• Qualora la pulizia generale risultasse insufficiente: pulire la camera della pompa (6.3).

6.1 Pulizia del prefiltro

Nota: il feltro blu del filtro delve essere sostituito dopo la terza pulizia.

1. Scollegare il cavo di alimentazione (30). 2. Smontare l'adattatore di sicurezza (13) e la testa della pompa

(17) (Cap. 3 Punti 1 - 3). 3. Estrarre il prefilto (3). 4. Estrarre il felto blu (1). 5. Sciacquare il felto blu (1)utto acqua corrente tiepida (se necessario, procedere alla sostituzione. 6. Svuotare e sciacquare il prefilto (3). 7. Inserire il felto blu (1) nel prefilto (3). 8. Inserire il prefilto (3) unitamente al felto blu (1) (inserire sui suporti v. freccia). 9. Controllare le guarnizioni, procedendo alla pulizia se necessario e trattandole con lo spray di manutenzione EHEIM (n. d'ord. 4001000). 10. La valvola del prefilto (4) non delve essere ostruita. 11. Applicare la testa della pompa (17) (prestandoattenzione alla posizione di installmente) e chiudere i fermagli di chiusura (9). 12. Mettere il systema a filto in esercizio (Cap. 3 Punti 17 - 23).

6.2 Pulizia generale

1. Scollegare il cavo di alimentazione (30). 2. Smontare l'adattatore di sicurezza (13) e la testa della pompa (17) (Cap. 3 Punti 1 - 3). 3. Estrarre il filtro preliminare (3) e l'elemento filtrante (5) con tessuto non tessuto bianco e griglia di copertura (6). Sostituire the tessuto a velo bianco (6) after ogni pulizia. 4. Estrarre tutti i filtri d'inserto. 5. Sciacquare i filtri (7) and i relativi componenti con acqua fina a rimuovere agli impurità (V. funzione EASY CLEAN). 6. Svuotare the portafiltero (10).

Note: Eseguire i punti 7 - 8 solo alla terza o quarta pulizia generale. Miscelando una nuova massa di substrato ad una usata, le cultura batteriche necessarie restano preservate.

Attenzione: Non caricareccessivamente i filtri - un riempimento eccessivo può far si che anni non si mantengano perfettamente in posizione.

1. Lasciare nell'elemento filtrante un terzo di EHEIM SUBSTRAT pro usato e di EHEIM bioMECH. 8. Aggiungere due terzi di EHEIM SUBSTRAT pro usate e di EHEIM bioMECH. 9. Se necessario, sostuire completamente la base di EHEIM MECH pro presente. 10. Ricollocare tutti i filtri e i filtri d'inserto (Cap. 3 Punti 8 - 10). 11. Procedere alla pulizia delsystema a tubo con la spazzola di pulizia universale EHEIM (n. d'ord. 4005570). 12./13./ 14. (Cap. 3 Punti 8 - 10). 15. Applicare la testa della pompa (17) (prestando attenzione alla posizione di installmente) e chiudere i fermagli di chiusura (9). 16. Mettere il systema a filtrato in esercizio (Cap. 3 Punti 17 - 23).

6.3 Pulizia della camera della pompa

Attenzione: L'asse in ceramica può rompersi. Procedere alla pulizia con cautela!

1. Smontare l'adattatore di sicurezza (13) e la testa della pompa (17) (Cap. 3 Punti 1 - 3). 2. Ruotare il coperchio della pompa (22) e rimuoverlo. Ingrassare l'anello di tenuta con lo spray di manutenzione EHEIM n. d'ord. 4001000. 3. Smontare il girante della pompa (21). 4. Procedere alla pulizia di camera, coperchio e girante della pompa e de canale di lubrificazione utilizzato il kit di pulizia EHEIM n. d'ord. 4009560. 5. Il girante della pompa (21) deve essere pulito e non ostruito (v. freccia). Prestare attenzione alla posizione di installatione della bussola ceramica (a) (solo con professione 3^e - 350 modello 2074) 6. Inserire il girante (21) nella camera della pompa. 7. Chidere la camera della pompa con il relative coperchio (22). Prestare attenzione alla rientranza e al perno (v. freccia). 8. Smontare la grappa (14) ed il galleggiante (15) sulla parte superiore della testa della pompa (17) e procedere alla relativa pulizia. 9. Inserire la valvola di non ritorno (14/15). (Prestare attenzione alla posizione di installatione. Il galleggiante (15) non deve essere ostruito). 10. Appicare la testa della pompa (17) (prestare attenzione alla posizione di installatione) e chiudere i fermagli di chiusura (9). 11. Mettere ilsystema a filtering in esercizio (Cap. 3 Punti 17 - 23).

7. Cosa fare se . . .

... Non si riesce a chiudere la parte superiore del filtro

Causa	Soluizione
Posizione non corretta dei cestelli dei filtri.	Inserire i cestelle ed il prefiltro in modo tale che combacino bene uno sulla l'alto.
Cestelli dei filtri troppo pieni.	Non riempire troppo i cestelli.Eventualmente pulire le superfici a contatto tra di loro.
Profilato di tenuta non è montato corettamente.	Inserire la guarnizione correttamente nella scanalature prevista sulla parte superiore del filtro.Controllare se ci sono danni ed event. sostiturla.

...Filtro non ermetico nella parte superiore

Causa	Soluizione
Le clips di chiusura non sono ben chiuse.	Chiudere bene tutte le clips di chiusura.
Superfici di tenuta o profilato di tenuta sporco.	Pulire le superfici di tenuta e spruzzare leggermente lo spray di grasso al silicone EHEIM n. d'ord. 4001000.
La guarnizione non è stata montata o in-serita in modo sbagliato o è danneggiata.	Montare correttamente la guarnizione o sostiturla.

...Nonfunzionalisifone d'aspirazione

Causa	Soluizione
Valvola prefiltro non chiusa.	Verificare la presenza di ev. impurità nella sede della valvola prefiltro e procedere alla relativa pulizia. La valvola del prefiltro non deve essere ostruita (v. Cap. 6.2 Punto 13).
Il prefiltro è pieno d'accua.	Svuotare il prefiltro e ripetere il processo.
Valvola di non ritorno sporca / diffetosa.	Procedere alle pulizia o event. sostituzione della valvola (v. Cap. 6.3).

... La pompa non funziona

Causa	Soluizione
Manca l'alimentazione di rete.	Infilare la spina nella presa.
Rottura dell'asse.	Rinnovare l'asse (vedi elenco pezzi di ricambio).
Manca o è bloccata la ruota della pompa per via di granelli o lumachine o altro.	Rimontare la ruota della pompa, pulire la camera della pompa.

... La prestazione del filtrò è molto ridotta

Causa	Soluzione
Posizione della levetta dell'adattatore di sicurezza non corretta.	Verificare e correggere la posizione della levetta.
Adattatore di sicurezza sporco.	Togliere l'adattatore di sicurezza; aprire la levetta di bloccaggio e ripulire le aperture con l'apposita spazzola (n. d'ord. 4005570).
Installazione dei tubi flessibili.	Controllare l'installazione dei tubi, eventuali pieghe o forti strozzature della sezione.
Installazione dei tubi sporca.	Ad intervalli regolari ripulire l'installazione dei tubi;cisione far passare la spazzola universale di pulizia (n. d'ord. 4005570)attraverso i tubi di aspirazione e di pressione e/o tubi d'aspirazione ed il tubo ad ugelli.
Cestino d'aspirazione otturato.	Togliere lo sporco più grossolano e pulire il cestino.
Materialie filtrante molto sporco.	Pulire il materiale filtrante.
Materialie filtrante come EHEIM MECH / SUBSTRAT pro riempito in sacchetto in rete.	Mai riempire materiale filtrante duraturo in sacchetti in rete o calze di nylon. Questo provoca nel giro di breve tempo un'estrema perdita di prestazione della pompa.
Massa filtrante non correttamente pulita.	Togliere la massa filtrante durante la pulizia dall'apposto cestelle e risciacarla con calda tiepida.
Composizione della massa filtrante errata.	Verificare la composizione della massa filtrante con il filtraggio a strati da moi consigliato. Riempire il cestello inferiore fin quasi sotto il bordo con EHEIM MECH. Riempire poi i due cestelle segunti, pure fatto nelle bordo con EHEIM SUBSTRAT pro. Mai mettere il filtrio in velocro bianco sulla maniglia.
Filtro in velcro bianco mal inserito.	Dopo aver inserito il cestello superiore del filtrio abbassare la maniglia ed appoggiare sopra il filtrio in velcro bianco.
Filtro in velcro bianco non sostituito.	Dopo agli pulizia è necessario sostuire il filtrio in velcro bianco.
Pompa sporca.	Pulire la camera della pompa, il canale di raffreddamento e di lubrificazione con il set di spazzola 4009560 (v. cap. „Manutenzione e pulizia").
Circolazione dell'accqua non funziona correttamente.	Mettere in funzione il filtrato aspirando (come descriptre nelle spiegazioni). Fare attenzione, che durante la procedura di riempimento il rifiusso dell'accqua (lato di mandata) si trovi sopra la superficie dell'accqua, in modo che l'aria esca correttamente dall'apparecchio.
Sulsystema di tubi sono stati montati troppi accessori.	Ogni accessorio montato riduce la prestazione del filtrio. Verificare ed eventuallymente togliere accessori inutili oppure farli funzionaretramite una circolazione dell'accqua separata.

... Aria nel filtrlo

Causa	Soluizione
Sede del filtrio.	Il bordo superiore della testa della pompa dovrebbe trovarsi almeno 10 cm al di sotto del livello dell'acqua.Meglio disponlo al di fatto dell'acquario.
L'aria viene aspirata tramite l'installazione dei tubi flessibili.	Verificare il corretto collegamento dei tubi flessibili,eventualmente sostituirli.
Alimentazione in excesso d'aria(pompa a membrana).	Non installare il diffusore nelle vicinanze del tubo d'aspirazione.
Masse filtranti molto sporco.	Pulire le masse filtranti.
Materialie filtrante come EHEIM MECH /SUBSTRAT pro riempito in sacchetto in rete.	Mai riempire materiale filtrante duraturo in sacchetti in rete o calze di nylon. Questo provoca nel giro di breve tempo un'estrema perdita di prestazione della pompa.

... La pompa è molto rumorosa

Causa	Soluizione
Bussola ceramica assente o non correttamente montata.	Procedere al corretto montaggio della bussola, sostituendola se se necessario (solo con professionel 3e - 350 modello 2074).
Asse in ceramicà rotto.	Sostituire l'asse.
